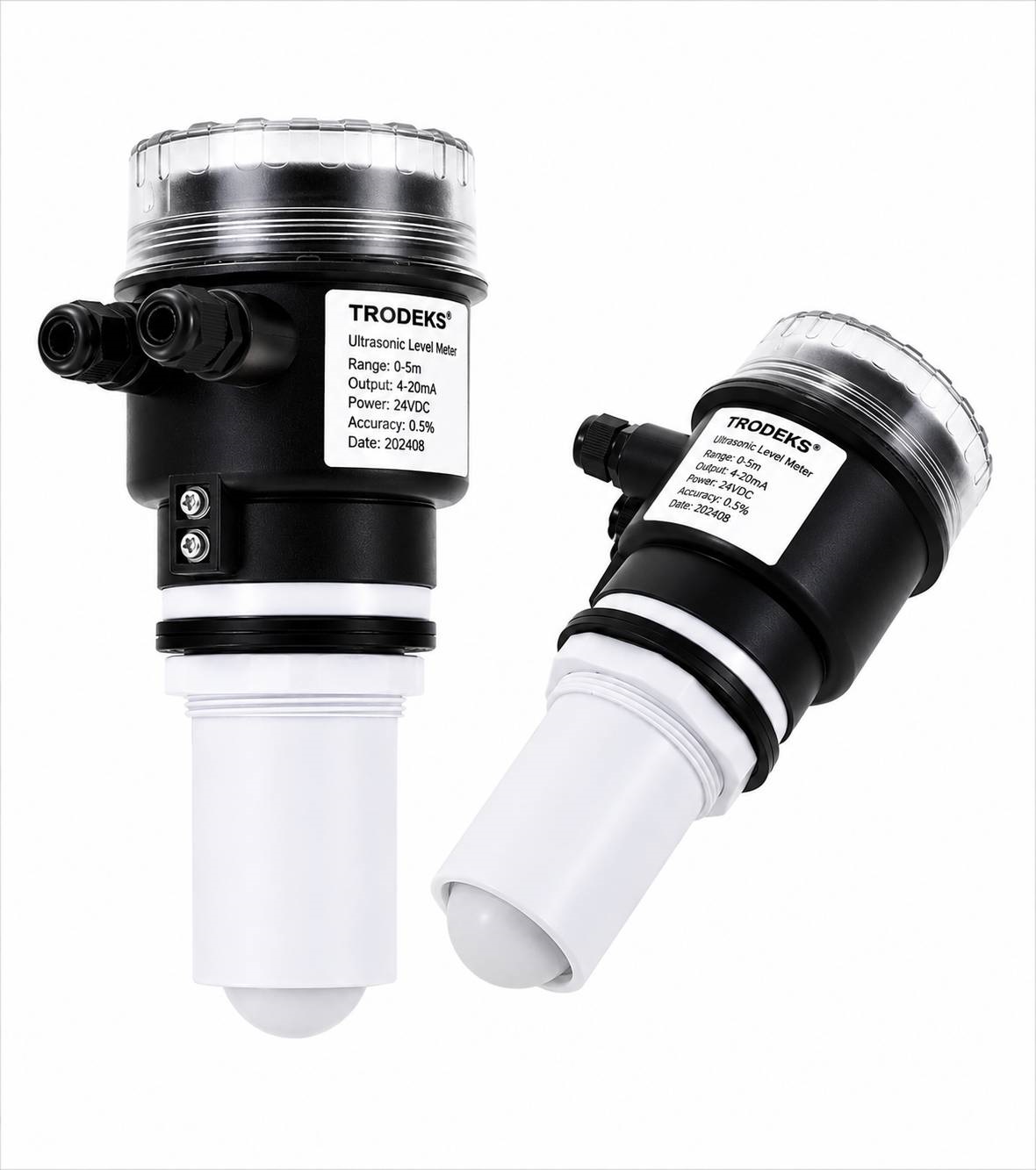

فلومتر التراسونیک کانال باز یکپارچه TRODEKS مدل TCMH100 یک تجهیز پیشرفته برای اندازهگیری پیوسته دبی در کانالهای روباز است که با استفاده از فناوری Ultrasonic و اندازهگیری غیرتماسی سطح مایع، دبی لحظهای، حجم تجمعی و سرعت جریان را با دقت بالا محاسبه میکند. این دستگاه با اندازهگیری ارتفاع سطح سیال و استفاده از روابط هیدرولیکی مربوط به سازههای استاندارد اندازهگیری، اطلاعات دقیقی از میزان جریان عبوری ارائه میدهد.
طراحی یکپارچه سنسور و ترانسمیتر (Integrated Design) موجب نصب سریع، کاهش هزینههای کابلکشی، افزایش پایداری اندازهگیری و سهولت در بهرهبرداری شده است. عدم تماس سنسور با سیال، علاوه بر حذف استهلاک و خوردگی، نیاز به تعمیرات و نگهداری را به حداقل رسانده و عملکرد مطمئن دستگاه را در شرایط محیطی مختلف تضمین میکند.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته

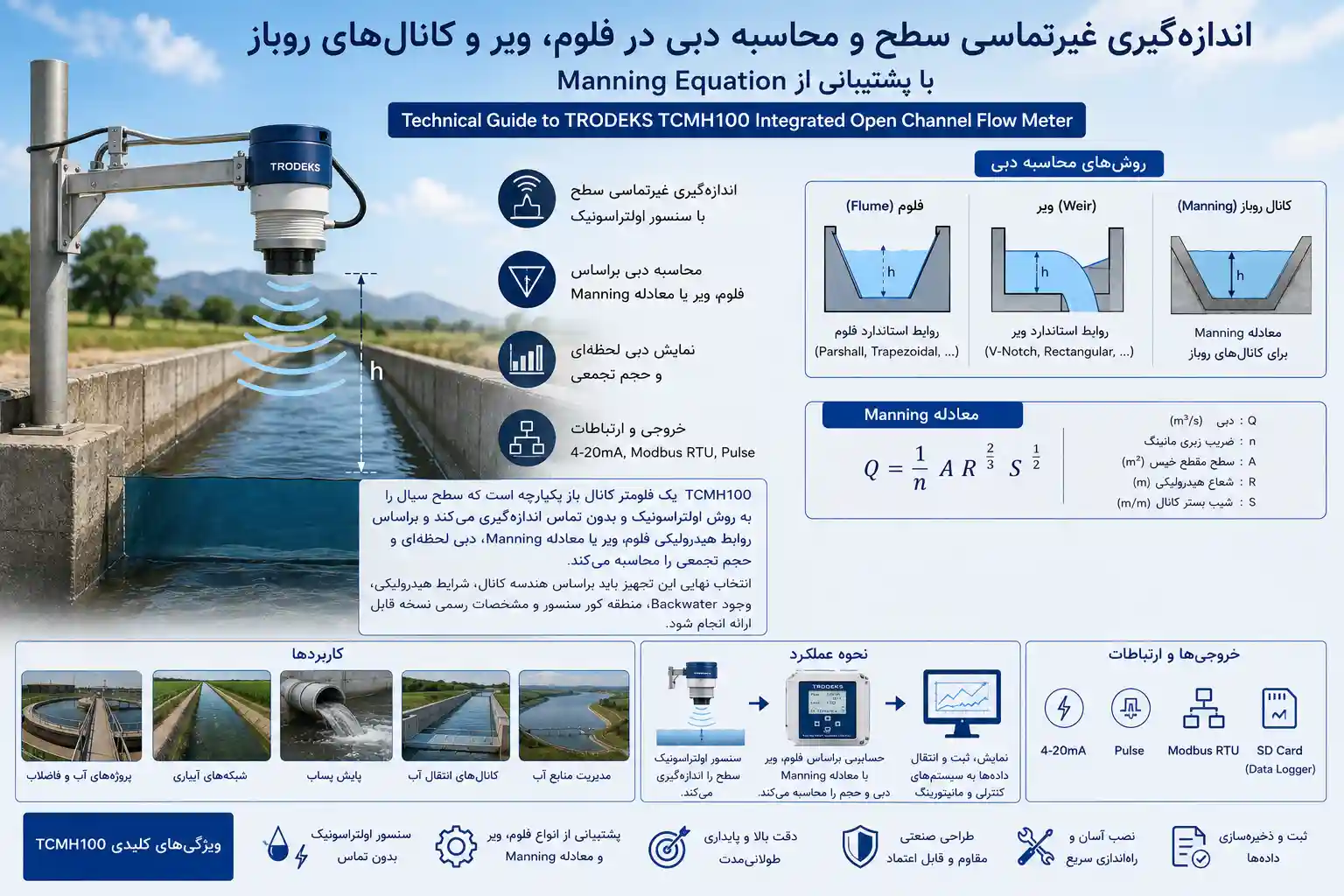

اندازهگیری غیرتماسی سطح و محاسبه دبی در فلوم، ویر و کانالهای روباز با پشتیبانی از Manning Equation
Technical Guide to TRODEKS TCMH100 Integrated Open Channel Flow Meter
TCMH100 یک فلومتر کانال باز یکپارچه است که سطح سیال را به روش اولتراسونیک و بدون تماس اندازهگیری میکند و براساس روابط هیدرولیکی فلوم و ویر یا معادله Manning، دبی لحظهای و حجم تجمعی را محاسبه میکند. انتخاب نهایی این تجهیز باید براساس هندسه کانال، شرایط هیدرولیکی، وجود Backwater، منطقه کور سنسور و مشخصات رسمی نسخه قابل ارائه انجام شود.
بررسی اولیه تناسب TCMH100 با شرایط پروژه
| شرایط پروژه | وضعیت | روش پیشنهادی برای بررسی |
|---|---|---|
| فلوم یا ویر استاندارد موجود است | مناسب | محاسبه دبی براساس رابطه استاندارد سازه |
| کانال روباز با هندسه و شیب مشخص وجود دارد | مشروط | Manning Equation با دادههای معتبر و کالیبراسیون میدانی |
| فقط سطح آب قابل اندازهگیری است | مشروط | روش سطحمحور و رابطه معتبر سطح–دبی |
| Backwater یا تلاطم شدید وجود دارد | نیازمند بررسی | ارزیابی هیدرولیکی و اصلاح محل نصب |
| تغییرات سرعت شدید یا مقطع بسیار نامنظم است | تجهیز جایگزین | سیستم مستقل Area–Velocity |
| لوله کاملاً پر و تحت فشار است | نامناسب | فلومتر مغناطیسی یا اولتراسونیک لوله پر |
اصل مسئله، معرفی دستگاه و دلیل انتخاب
اندازهگیری دبی در کانال باز تنها به ارتفاع آب وابسته نیست و عواملی مانند هندسه مقطع، شیب کف، ضریب زبری، شرایط پاییندست، رسوب، تلاطم و پایداری رابطه سطح–دبی بر نتیجه اثر میگذارند.
بنابراین انتخاب روش هیدرولیکی مناسب از انتخاب صرف دستگاه مهمتر است. تجهیزی که در یک فلوم استاندارد نتیجه قابلاعتمادی دارد، ممکن است در کانال دارای Backwater یا هندسه متغیر، بدون کالیبراسیون میدانی دقت کافی نداشته باشد.
فلومتر اولتراسونیک کانال باز TRODEKS مدل TCMH100 یک تجهیز یکپارچه شامل سنسور سطح و کنترلر محاسبه دبی است. دستگاه فاصله تا سطح سیال را بهصورت غیرتماسی اندازهگیری کرده و براساس هندسه کانال، نوع فلوم یا ویر و پارامترهای هیدرولیکی، دبی لحظهای و حجم تجمعی را محاسبه و نمایش میدهد.
در پروژههای دارای فلوم یا ویر استاندارد، دبی از رابطه سطح–دبی همان سازه محاسبه میشود. در کانالهای بدون سازه، Manning Equation تنها زمانی قابل استفاده است که هندسه، شیب، زبری و شرایط جریان بهاندازه کافی پایدار و معتبر باشند.
ساختار تجهیز، روشها، ورودیها و ارتباطات
فلومتر اولتراسونیک کانال باز یکپارچه با سنسور سطح و کنترلر محاسبه دبی.
یادداشت: ورودی مستقل سنسور سرعت برای این مدل تأیید نشده است.
وضعیت: تأییدشده براساس اطلاعات نسخه قابل ارائه.

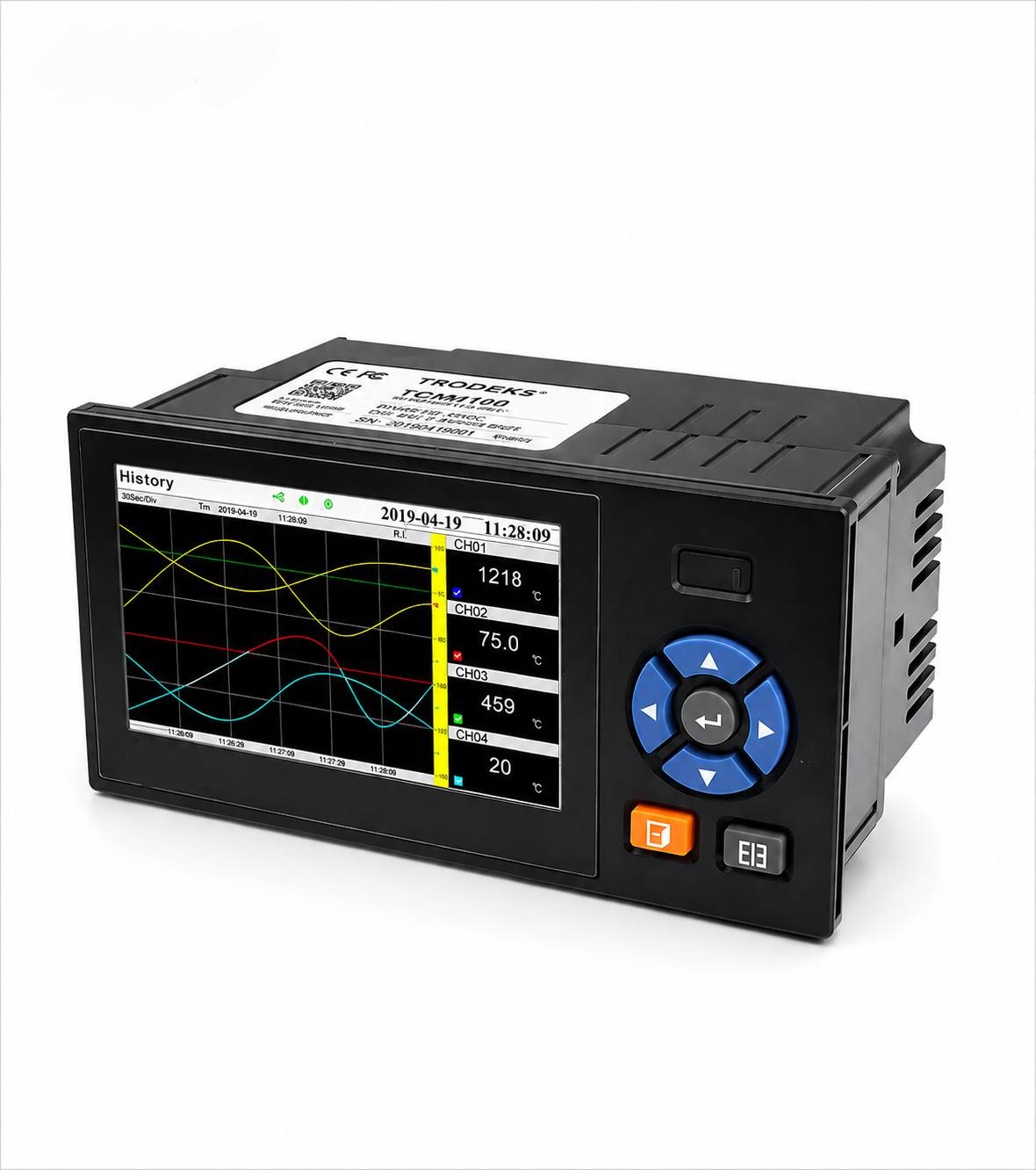

TCMH100 دارای Data Logger است و میتواند برای ثبت اطلاعات اندازهگیری و بررسی روند دادهها استفاده شود. ظرفیت حافظه، دوره ثبت و روش استخراج داده میتواند متناسب با نسخه یا پیکربندی ارائهشده متفاوت باشد.
وضعیت: وجود Data Logger تأییدشده است.
آدرسدهی، رجیسترهای Modbus و تنظیمات ارتباطی در زمان راهاندازی براساس نسخه نشاندهنده و سیستم کنترل پروژه تنظیم میشوند.
کاربردهای اصلی، مستقیم، غیرمستقیم، صنایع و سیالات
چه زمانی انتخاب مناسبی است و چه زمانی نیست
اصول اندازهگیری دبی با Flume، Weir و Manning
در این روش، سنسور ارتفاع آب را در نقطه مرجع فلوم اندازهگیری میکند و کنترلر دبی را از رابطه استاندارد همان فلوم محاسبه میکند.
مزیت اصلی: رابطه شناختهشده و قابلیت ردیابی مناسب.
محدودیت: نیازمند ساخت و نصب صحیح سازه.
کاربرد مناسب: تصفیهخانه، آبیاری و کانالهای استاندارد.
ارتفاع آب بالادست ویر اندازهگیری شده و دبی از رابطه هندسی و هیدرولیکی ویر محاسبه میشود.
مزیت اصلی: سادگی و شناختهشدگی روابط.
محدودیت: حساسیت به نصب، رسوب و شرایط غرقابی.
کاربرد مناسب: دبیهای کم تا متوسط و کانالهای کنترلشده.
در این روش، سطح آب، هندسه کانال، شعاع هیدرولیکی، شیب و ضریب زبری برای محاسبه دبی استفاده میشوند.
مزیت اصلی: امکان استفاده بدون سازه استاندارد در برخی کانالها.
محدودیت: حساسیت زیاد به زبری، شیب، هندسه و یکنواختی جریان.
کاربرد مناسب: کانالهایی با هندسه مشخص و شرایط نسبتاً پایدار.
TCMH100 مستقیماً سطح آب را اندازهگیری میکند، نه سرعت جریان را. دبی از رابطه هیدرولیکی میان سطح آب و مشخصات کانال یا سازه محاسبه میشود. بنابراین اعتبار نتیجه به صحت رابطه سطح–دبی، پایداری هندسه، محل نصب سنسور و شرایط پاییندست وابسته است.
اگر یک تراز مشخص در اثر Backwater یا تغییر بستر با دبیهای متفاوت همراه شود، روش سطحمحور ساده نمیتواند بدون کالیبراسیون یا جبران مناسب نتیجه قابلاعتمادی ارائه کند.
ارزش اصلی TCMH100 در طراحی یکپارچه و امکان استفاده از سنجش غیرتماسی سطح برای محاسبه دبی است. این ویژگی نصب، کابلکشی و راهاندازی را سادهتر میکند.
با این حال، دستگاه جایگزین ارزیابی هیدرولیکی نیست. در کانالهای نامنظم، دارای Backwater یا تغییرات شدید سرعت، باید قبل از انتخاب، روش اندازهگیری مناسب تعیین شود.
جمعبندی واقعبینانه قابلیتها و محدودیتهای فنی
هزینه اولیه، نگهداری و ارزش خرید
هزینه کل پروژه شامل دستگاه یکپارچه، پایه نصب، تابلو یا منبع تغذیه، کابل ارتباطی، تجهیزات مانیتورینگ، نصب، تنظیمات و کالیبراسیون است.
هزینه نگهداری به آلودگی سطح سنسور، گردوغبار، بخار، رسوب اطراف محل نصب، شرایط آبوهوایی و دفعات بازدید وابسته است.
بدون اطلاعات رسمی سازنده، عدد قطعی برای طول عمر درج نمیشود. طول عمر به کیفیت نصب، حفاظت مکانیکی، شرایط محیطی، آببندی و برنامه نگهداری وابسته است.
الزامات نصب، نکات اجرایی و خطاهای رایج
بررسی سریع خطاهای رایج TCMH100
علتهای احتمالی:
اقدام اولیه: سیگنال سطح، تغذیه، ارتفاع نصب و واحدهای اندازهگیری را بررسی کنید.
علتهای احتمالی:
اقدام اولیه: مقدار خام سطح، تنظیمات هندسه و وضعیت ارتباط را بررسی کنید.
علتهای احتمالی:
اقدام اولیه: محل نصب را بررسی و زمان میانگینگیری یا فیلتر را متناسب تنظیم کنید.
علتهای احتمالی:
اقدام اولیه: ابعاد واقعی، Datum، شیب، زبری و شرایط پاییندست را بازبینی کنید.
علتهای احتمالی:
اقدام اولیه: تنظیمات RS485، رجیسترها، سیمبندی و ترمینیشن را بررسی کنید.
علتهای احتمالی:
اقدام اولیه: قابلیت واقعی ثبت داده را با Manual نسخه دستگاه تأیید کنید.
اقدامات دورهای برای حفظ دقت و پایداری عملکرد
مشخصات کلیدی تأییدشده نسخه قابل ارائه
| مشخصه | مقدار |
|---|---|
| نوع تجهیز | فلومتر اولتراسونیک کانال باز یکپارچه |
| برند | TRODEKS |
| مدل | TCMH100 |
| پارامتر مستقیم | Level / سطح سیال |
| پارامترهای محاسباتی | دبی لحظهای و حجم تجمعی |
| اندازهگیری مستقیم سرعت | ندارد؛ دبی بر پایه Level و رابطه هیدرولیکی محاسبه میشود |
| روش اندازهگیری سطح | اولتراسونیک غیرتماسی |
| محدوده اندازهگیری Level | 0 تا 15 متر |
| دقت اندازهگیری Level | 1 میلیمتر |
| روشهای محاسبه دبی | Flume، Weir و Manning Equation متناسب با تنظیمات پروژه |
| خروجی سنسور Level | 4–20mA |
| خروجی نشاندهنده دوم | 4–20mA |
| ارتباط نشاندهنده دوم | RS485 / Modbus |
| Data Logger | دارد |
| فرکانس کاری | قابل سفارش متناسب با نسخه سنسور |
| منبع تغذیه | قابل سفارش متناسب با پیکربندی پروژه |
| دمای کاری | 10- تا 60+ درجه سانتیگراد |
| درجه حفاظت سنسور | IP68 |
| درجه حفاظت نشاندهنده | IP54 |
| جنس بدنه | PVC |
| رزوه نصب | قابل سفارش |
| نوع نصب | سنسور Level به همراه نشاندهنده/کنترلر متناسب با پیکربندی سفارش |
| اتصال به سیستم کنترل | قابل اتصال به PLC / SCADA از طریق خروجیها و ارتباطات تأییدشده |
| کاربردهای اصلی | کانالهای روباز، فلومها، ویرها، تصفیهخانههای آب و فاضلاب، شبکههای آبیاری، زهکشی، پساب صنعتی و پروژههای مدیریت منابع آب |
مقایسه روشهای متداول اندازهگیری دبی کانال باز
| روش | ورودی | مزیت | محدودیت | کاربرد |
|---|---|---|---|---|
| Flume | سطح | رابطه استاندارد و قابلیت ردیابی مناسب | نیازمند سازه استاندارد | تصفیهخانه و آبیاری |
| Weir | سطح | ساده و شناختهشده | حساس به رسوب و غرقابی شدن | دبیهای کم تا متوسط |
| Manning | سطح، هندسه، شیب و زبری | بدون سنسور سرعت | حساس به شرایط کانال | کانالهای پایدار و مشخص |
| Area–Velocity | سطح و سرعت | مناسب کانال نامنظم | هزینه و پیچیدگی بیشتر | مسیرهای با تغییرات سرعت |
| فلومتر لوله پر | سرعت یا میدان مغناطیسی | مناسب جریان تحت فشار | نامناسب برای سطح آزاد | خطوط کاملاً پر |
| شاخص | TRODEKS TCMH100 | کنترلر ساده Flume / Weir | سیستم تخصصی Premium |
|---|---|---|---|
| طراحی | یکپارچه | ممکن است جداگانه باشد | وابسته به مدل |
| روشها | فلوم، ویر، Manning | معمولاً محدود | گسترده |
| پیچیدگی نصب | کم تا متوسط | کم | متوسط تا زیاد |
| ثبت داده | دارد (Data Logger) | معمولاً محدود | معمولاً پیشرفته |
| ارتباط صنعتی | طبق صفحه 4–20mA و Modbus | محدود | گسترده |
| سطح قیمت | اقتصادی تا متوسط | اقتصادیتر | گرانتر |
| مزیت اصلی | یکپارچگی و نصب ساده | سادگی | امکانات تخصصی |
| محدودیت اصلی | سطحمحور بودن | روش محدود | هزینه و پیچیدگی |
دادههای موردنیاز برای انتخاب فنی صحیح
لینکهای داخلی تطبیقدادهشده با صفحات واقعی adakflow.ir
پاسخهای فنی و کاربردی درباره TCMH100
بله. دستگاه برای محاسبه دبی با استفاده از ارتفاع آب و روابط استاندارد فلومها و ویرها معرفی شده است. صحت اندازهگیری به نصب صحیح سازه، تراز بودن آن، انتخاب نقطه اندازهگیری و برقرار بودن شرایط جریان مناسب وابسته است.
در برخی کانالها میتوان با وارد کردن هندسه، شیب و ضریب زبری از Manning Equation استفاده کرد. این روش تنها زمانی قابل اعتماد است که شرایط جریان، هندسه و زبری کانال معتبر و نسبتاً پایدار باشند.
براساس ساختار معرفیشده، دستگاه دارای سنسور سطح اولتراسونیک است و سرعت را مستقیماً اندازهگیری نمیکند. دبی از سطح و روابط هیدرولیکی محاسبه میشود. هرگونه ادعای اندازهگیری مستقیم Velocity باید با دیتاشیت رسمی تأیید شود.
بله. در پیکربندی تأییدشده، نشاندهنده دوم دارای RS485 / Modbus و خروجی 4–20mA است. سنسور Level نیز خروجی 4–20mA دارد. جزئیات آدرسدهی و رجیسترها در زمان راهاندازی متناسب با سیستم کنترل پروژه تنظیم میشوند.
بله. اندازهگیری غیرتماسی برای فاضلاب و پساب مزیت دارد، زیرا سنسور مستقیماً با سیال تماس ندارد. بااینحال کف، بخار، تلاطم، رسوب و Backwater باید پیش از انتخاب بررسی شوند.
دقت به سنسور سطح، روش محاسبه، هندسه کانال، نقطه صفر، شیب، زبری، محل نصب، کف، تلاطم، رسوب، Backwater و کیفیت کالیبراسیون وابسته است.
برای لوله پر، جریان تحت فشار، اندازهگیری مستقیم سرعت، کانال بسیار نامنظم، Backwater شدید یا محیط خارج از مشخصات حفاظتی دستگاه پیشنهاد نمیشود.
ابعاد و شکل کانال، محدوده سطح و دبی، شیب، زبری، نوع سازه، عکس محل، وجود Backwater، کف، رسوب، نوع خروجی و سیستم مانیتورینگ موردنیاز باید ارائه شوند.
براساس اطلاعات فعلی صفحه، مشاوره، نصب و راهاندازی توسط آداکفلو ارائه میشود. دامنه دقیق خدمات، کالیبراسیون میدانی، کابلکشی، تابلو و اتصال به PLC باید در پیشنهاد فنی پروژه مشخص شود.
برای پروژههای سادهتر میتوان کنترلر اختصاصی فلوم یا ویر را بررسی کرد. برای کانالهای دارای تغییر شدید سرعت یا مقطع نامنظم، سیستم Area–Velocity مناسبتر است. برای لوله کاملاً پر نیز فلومتر مغناطیسی یا اولتراسونیک لوله پر باید بررسی شود.
منابع موردنیاز و نتیجه نهایی انتخاب محصول
TCMH100 برای پروژههایی مناسب است که به سنجش غیرتماسی سطح و محاسبه دبی در فلوم، ویر یا کانالهای دارای شرایط هیدرولیکی مشخص نیاز دارند.
مزیت اصلی آن طراحی یکپارچه و نصب ساده است. در کانالهای نامنظم، دارای Backwater یا تغییرات زیاد سرعت، باید تجهیز جایگزین بررسی شود.
شکل مقطع، عرض، عمق، شیب، محدوده سطح و دبی، نوع فلوم یا ویر، رسوب، کف، Backwater، فاصله نصب و نیازهای ارتباطی پروژه را برای بررسی فنی به آداکفلو ارسال نمایید.

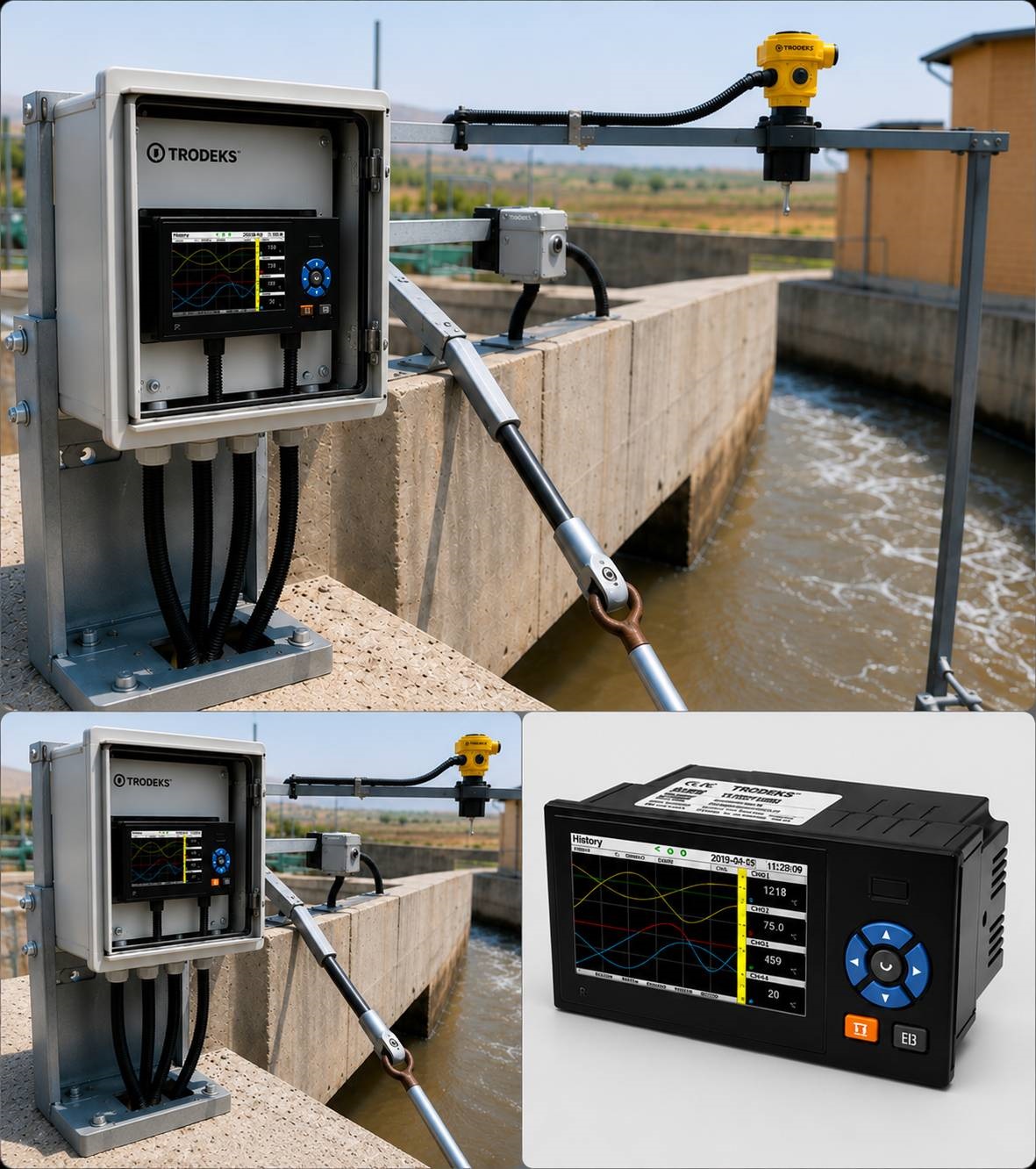

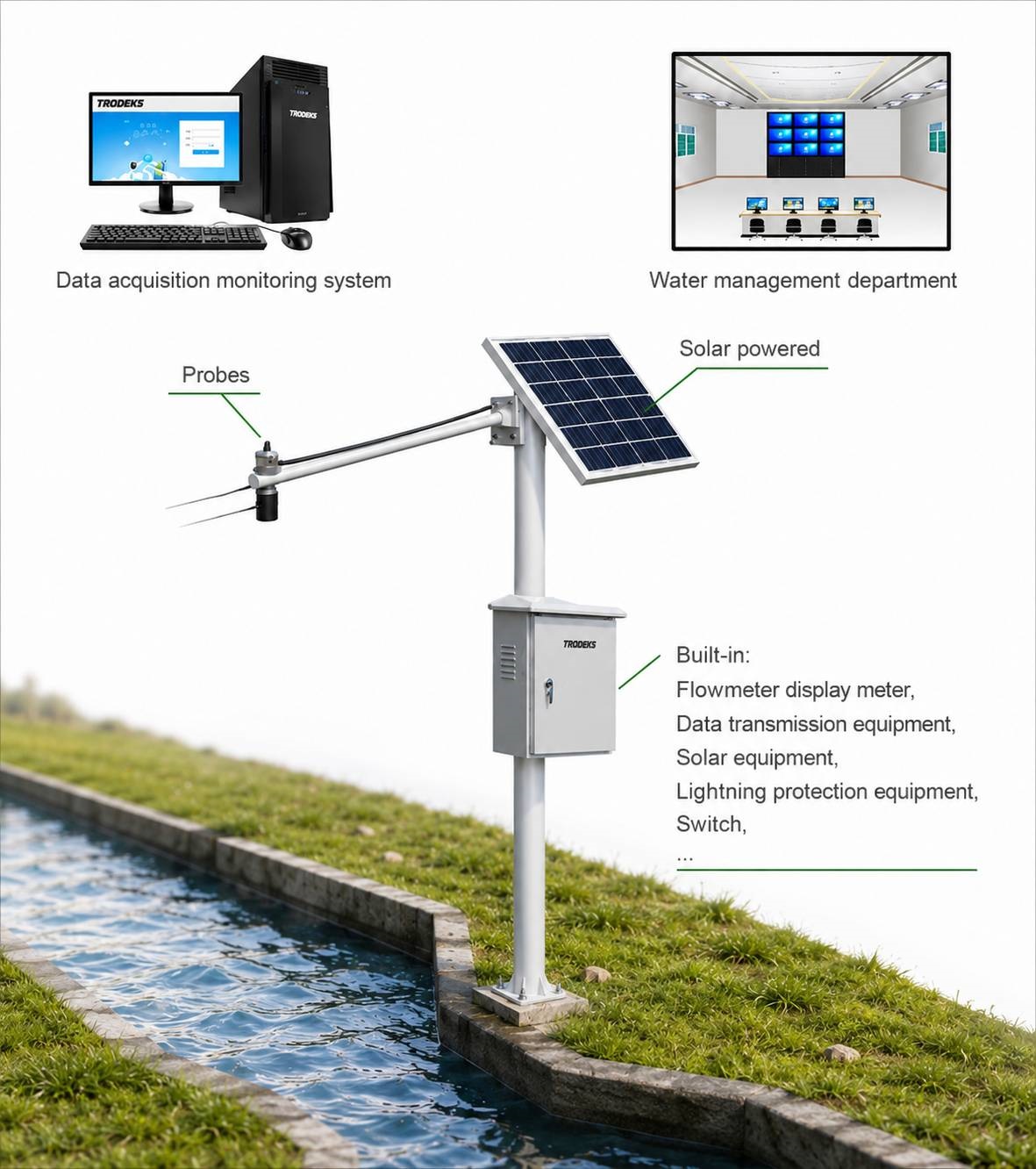

شماتیک نصب، اندازهگیری سطح و محاسبه دبی در کانال روباز
اندازهگیری غیرتماسی Level و محاسبه دبی در Flume، Weir و کانالهای دارای شرایط معتبر برای Manning
کاربرد اصلی فلومتر اولتراسونیک کانال باز TRODEKS مدل TCMH100 اندازهگیری پیوسته و بدون تماس ارتفاع سطح سیال (Level) و محاسبه دبی لحظهای (Flow Rate) و حجم تجمعی (Total Flow) در کانالهای روباز و سازههای هیدرولیکی است. سنسور اولتراسونیک فاصله تا سطح سیال را اندازهگیری میکند و کنترلر با استفاده از Level، هندسه کانال یا رابطه هیدرولیکی تعریفشده، مقدار دبی را محاسبه میکند.
Level بهصورت غیرتماسی توسط سنسور اولتراسونیک اندازهگیری میشود. محدوده تأییدشده Level برای نسخه معرفیشده 0 تا 15 متر و دقت اعلامشده 1 میلیمتر است.
Flow Rate و Total Flow از Level و مشخصات هیدرولیکی کانال یا سازه محاسبه میشوند. این مدل Velocity را مستقیماً اندازهگیری نمیکند.
دستگاه برای محاسبه دبی با Flume، Weir و Manning Equation قابل استفاده است؛ انتخاب روش باید با شرایط واقعی کانال و اعتبار رابطه سطح–دبی تطبیق داده شود.
TCMH100 علاوه بر سازههای استاندارد، در برخی کانالهای فاقد Flume یا Weir نیز میتواند با استفاده از معادله Manning برای محاسبه دبی بهکار رود. در این حالت، کاربر باید مشخصات واقعی کانال و شرایط هیدرولیکی را بهدرستی وارد کند.
در پیکربندی تأییدشده، سنسور Level دارای خروجی 4–20mA است و نشاندهنده دوم نیز از 4–20mA و RS485 / Modbus پشتیبانی میکند. دستگاه همچنین دارای Data Logger است و میتواند در سامانههای PLC و SCADA متناسب با معماری پروژه استفاده شود.
TCMH100 برای پروژههای آب و فاضلاب، شبکههای آبیاری و زهکشی، کانالهای انتقال آب، تصفیهخانهها، پساب صنعتی، سازههای هیدرولیکی، مدیریت منابع آب و سامانههای پایش قابل بررسی است. مناسببودن نهایی دستگاه باید بر اساس نوع کانال، محدوده Level و Flow، شرایط سطح سیال، Backwater، رسوب، تلاطم و روش محاسبه دبی تعیین شود.
سیستم اندازهگیری غیرتماسی Level و محاسبه دبی در کانالهای باز، Flume، Weir و کانالهای مناسب برای Manning
| مشخصه | مقدار / توضیح |
|---|---|
| نوع تجهیز | فلومتر اولتراسونیک کانال باز با سنسور Level و نشاندهنده / کنترلر |
| برند | TRODEKS |
| مدل | TCMH100 |
| اصل اندازهگیری | اندازهگیری اولتراسونیک غیرتماسی سطح (Ultrasonic Non-Contact Level Measurement) |
| پارامتر اندازهگیری مستقیم | ارتفاع / سطح سیال (Level) |
| پارامترهای محاسباتی | دبی لحظهای (Flow Rate) و حجم تجمعی (Total Flow) |
| اندازهگیری سرعت جریان | ندارد؛ TCMH100 سرعت جریان (Velocity) را مستقیماً اندازهگیری نمیکند. |
| محدوده اندازهگیری Level | 0 تا 15 متر |
| دقت Level | 1 میلیمتر |
| روشهای محاسبه دبی | Flume، Weir و Manning Equation متناسب با شرایط هیدرولیکی و تنظیمات پروژه |
| پارامترهای قابل تنظیم برای Manning | Channel Width، Channel Shape، Bottom Slope و Manning Coefficient (n) |
| خروجی سنسور Level | 4–20mA |
| خروجی نشاندهنده دوم | 4–20mA |
| ارتباط دیجیتال نشاندهنده دوم | RS485 / Modbus |
| Data Logger | دارد |
| فرکانس کاری سنسور | قابل سفارش متناسب با نسخه سنسور و نیاز پروژه |
| منبع تغذیه | قابل سفارش متناسب با پیکربندی پروژه |
| دمای کاری | −10°C تا +60°C |
| درجه حفاظت سنسور | IP68 |
| درجه حفاظت نشاندهنده | IP54 |
| جنس بدنه | PVC |
| رزوه / اتصال نصب | قابل سفارش |
| اتصال به سیستم کنترل | قابل اتصال به PLC / SCADA از طریق 4–20mA و RS485 / Modbus متناسب با پیکربندی پروژه |
| کاربردهای اصلی | کانالهای روباز، Flume، Weir، تصفیهخانههای آب و فاضلاب، شبکههای آبیاری و زهکشی، کانالهای انتقال آب، پساب صنعتی و پروژههای مدیریت منابع آب |
