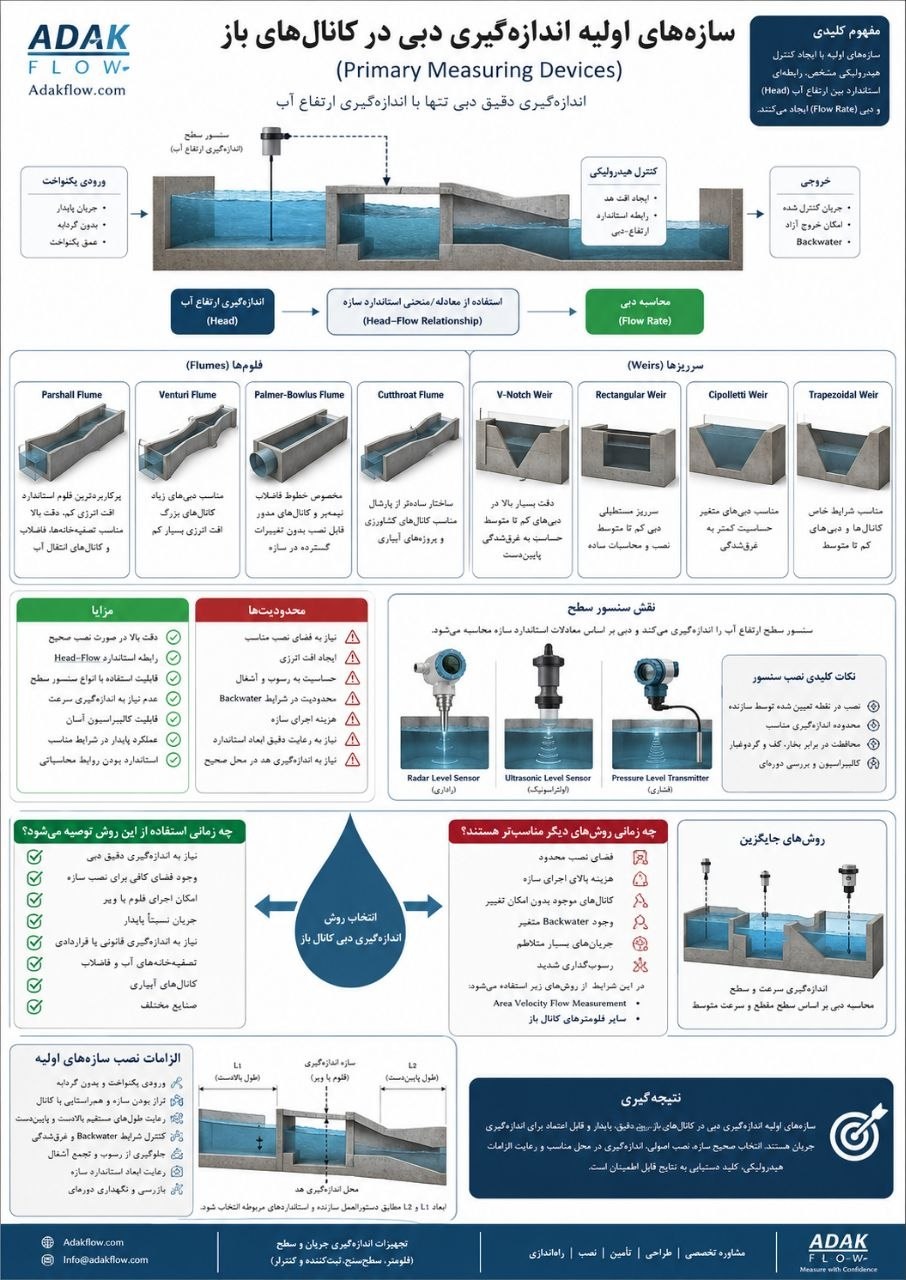

Primary Measuring Device یک سازه هیدرولیکی استاندارد مانند فلوم یا ویر است که با کنترل هندسه و شرایط جریان، رابطه‌ای مشخص میان ارتفاع آب و دبی ایجاد می‌کند. سنسور هد آب را اندازه می‌گیرد و کنترلر با استفاده از رابطه استاندارد همان سازه، دبی لحظه‌ای و حجم تجمعی را محاسبه می‌کند.

جدول انتخاب سریع

اگر امکان ساخت سازه استاندارد وجود داشته باشد و افت هد، رسوب و شرایط پایین‌دست کنترل شوند، فلوم یا ویر می‌تواند رابطه پایدار و قابل اعتبارسنجی میان هد و دبی ایجاد کند. اگر اجرای سازه ممکن نباشد یا Backwater متغیر وجود داشته باشد، فناوری جایگزین باید پس از بررسی رفتار واقعی جریان انتخاب شود.

مقدمه

در بسیاری از سیستم‌های اندازه‌گیری دبی کانال باز، اندازه‌گیری ارتفاع آب به‌تنهایی برای تعیین دقیق جریان کافی نیست. یک عمق یکسان ممکن است در دو کانال با شیب، زبری، هندسه یا تراز پایین‌دست متفاوت، نشان‌دهنده دو دبی متفاوت باشد.

برای ایجاد رابطه‌ای پایدار میان ارتفاع آب یا Head و دبی یا Flow Rate، از سازه‌هایی به نام Primary Measuring Devices استفاده می‌شود. این سازه‌ها با ایجاد کنترل هیدرولیکی تعریف‌شده، شرایط جریان را به شکلی تغییر می‌دهند که محاسبه دبی از روی هد امکان‌پذیر شود.

Primary Measuring Device چیست؟

Primary Measuring Device به سازه‌ای با هندسه مشخص گفته می‌شود که در مسیر جریان آزاد قرار می‌گیرد و با ایجاد کنترل بحرانی یا رابطه هیدرولیکی تعریف‌شده، امکان محاسبه دبی از روی هد آب را فراهم می‌کند.

در این روش، پارامتر اندازه‌گیری مستقیم ارتفاع یا هد آب است. دبی لحظه‌ای و حجم تجمعی، پارامترهای محاسباتی هستند که از معادله، جدول یا منحنی استاندارد سازه به دست می‌آیند.

دقت نهایی به طراحی، ابعاد ساخته‌شده، تراز، نقطه صفر، محل سنجش هد، جریان نزدیک‌شونده و شرایط پایین‌دست وابسته است.

چرا از سازه‌های اولیه اندازه‌گیری دبی استفاده می‌شود؟

رابطه سطح و دبی در یک کانال عادی ممکن است تحت تأثیر عوامل زیر تغییر کند:

• تغییر شیب یا خط انرژی؛
• Backwater و تغییر تراز پایین‌دست؛
• تغییر هندسه مقطع؛
• رسوب، فرسایش یا رشد گیاه؛
• تلاطم، موج و گردابه؛
• تغییر زبری یا ورود جریان جانبی.

سازه اولیه با ایجاد نقطه کنترل هیدرولیکی، این وابستگی را کاهش می‌دهد و رابطه‌ای قابل تکرار و قابل کالیبراسیون میان هد و دبی برقرار می‌کند.

فناوری و نحوه عملکرد

فلوم با باریک‌کردن دیواره‌ها، بالا آوردن کف یا ترکیبی از این دو، جریان را شتاب می‌دهد. ویر نیز با ایجاد تاج یا بازشدگی مشخص، عبور آب را کنترل می‌کند. در هر دو حالت هد در نقطه مرجع اندازه‌گیری می‌شود.

در این رابطه Q دبی، H هد، K ضریب وابسته به هندسه و n توان رابطه هد–دبی است. مقدار دقیق ضرایب و محدوده اعتبار باید از استاندارد یا جدول کالیبراسیون همان سازه استخراج شود.

تفاوت سازه اولیه، سنسور سطح و کنترلر

انواع Primary Measuring Devices

Parshall Flume

پارشال فلوم از بخش همگرا، گلوگاه و قسمت واگرا تشکیل می‌شود و در تصفیه‌خانه، فاضلاب، آبیاری و انتقال آب کاربرد دارد. افت هد نسبتاً محدود و عبور مناسب‌تر مواد معلق از مزایای آن است؛ اما ابعاد، تراز، محل هد و غرق‌شدگی باید کنترل شوند.

Venturi Flume

ونتوری فلوم با انقباض کنترل‌شده، سرعت را افزایش و عمق را تغییر می‌دهد. برای کانال‌های بزرگ و دبی زیاد قابل بررسی است و به طراحی متناسب با هندسه واقعی نیاز دارد.

Palmer–Bowlus Flume یا پالمر–بولوس فلوم

پالمر–بولوس فلوم یک سازه اندازه‌گیری مستقل است و زیرمجموعه پارشال فلوم محسوب نمی‌شود. این فلوم برای اندازه‌گیری جریان آزاد در مجاری مدور، لوله‌های نیمه‌پر، کانال‌های U شکل و شبکه‌های فاضلاب توسعه یافته است و معمولاً در منهول، کانال ورودی یا خروجی تصفیه‌خانه و خطوط ثقلی موجود بررسی می‌شود.

این سازه با ایجاد انقباض جانبی و بالاآوردن کف در ناحیه گلوگاه، جریان زیرِبحرانی را شتاب می‌دهد و یک رابطه قابل محاسبه میان هد بالادست و دبی برقرار می‌کند. سنسور سطح، ارتفاع آب را در نقطه مرجع اندازه می‌گیرد و کنترلر مقدار جریان را از منحنی اختصاصی همان فلوم استخراج می‌کند.

براساس راهنمای EPA، در آرایش تشریح‌شده برای این سازه، هد در فاصله‌ای نزدیک به نصف اندازه فلوم در بالادست گلوگاه اندازه‌گیری می‌شود. بااین‌حال، محل نهایی سنجش هد باید از نقشه و Rating Curve سازنده همان مدل تأیید شود و نباید یک فاصله عمومی برای تمام نمونه‌ها فرض گردد.

برخلاف پارشال فلوم، ابعاد Palmer–Bowlus در محصولات مختلف الزاماً از یک هندسه واحد پیروی نمی‌کنند و یک معادله عمومی را نمی‌توان بدون بررسی برای همه آن‌ها به کار برد. قطر نامی، شکل گلوگاه، ارتفاع رمپ و جدول هد–دبی باید با نسخه واقعی سازه تطبیق داده شوند.

Cutthroat Flume

کات‌تروت فلوم هندسه نسبتاً ساده‌ای دارد و در شبکه‌های آبیاری و پروژه‌های کشاورزی استفاده می‌شود. رابطه هد–دبی باید متناسب با ابعاد واقعی آن باشد.

Long-Throated Flume

فلوم گلوگاه‌بلند امکان تطبیق هندسه با شرایط کانال را فراهم می‌کند. طراحی و کالیبراسیون باید با روش مهندسی معتبر و ابعاد ساخته‌شده انجام شود.

V-Notch Weir

ویر V شکل برای دبی کم و متغیر مناسب است. زاویه V، تیزی لبه، فاصله از کف، جریان نزدیک‌شونده و تهویه تیغه آب بر عملکرد آن اثر دارند.

Rectangular، Cipolletti و Trapezoidal Weirs

این ویرها برای محدوده‌های مختلف جریان استفاده می‌شوند. هندسه دهانه، طول تاج، تیزی لبه و اثر تراز پایین‌دست باید با رابطه محاسباتی سازگار باشند.

مقایسه سریع فلوم‌ها و ویرهای متداول

مزایا و محدودیت‌ها

نقش سنسور سطح

سنسور سطح هد را اندازه می‌گیرد و کنترلر مقدار دبی را از رابطه سازه محاسبه می‌کند. سنسور اولتراسونیک و راداری غیرتماسی هستند؛ ترانسمیتر فشار، فشار ستون آب را در تماس با سیال می‌سنجد.

شرایط هیدرولیکی و الزامات نصب

• جریان ورودی مستقیم و بدون گردابه شدید باشد؛
• سازه با ابعاد و تراز صحیح اجرا شود؛
• نقطه صفر سنسور با مرجع سازه منطبق باشد؛
• Backwater و درصد غرق‌شدگی بررسی شود؛
• دسترسی برای پاک‌سازی رسوب و آشغال وجود داشته باشد؛
• حداقل و حداکثر دبی داخل دامنه سازه قرار گیرند.

نکات نصب اختصاصی Palmer–Bowlus

• سازه باید با قطر و شکل واقعی مجرای نیمه‌پر تطبیق داشته باشد؛
• فلوم، کف مجرا و سنسور سطح باید نسبت به مرجع مشترک تراز شوند؛
• جریان بالادست تا حد امکان مستقیم، آرام و بدون ورود جانبی نزدیک باشد؛
• پایین‌دست باید امکان خروج آزاد جریان را فراهم کند و موجب Submergence نشود؛
• محل سنجش هد و فاصله آن از گلوگاه باید از نقشه سازنده تأیید شود؛
• منحنی هد–دبی واردشده در کنترلر باید متعلق به همان اندازه و هندسه فلوم باشد؛
• رسوب احتمالی پیش از رمپ و مواد جامد داخل گلوگاه در برنامه نگهداری کنترل شوند.

مطالعه مرتبط: ارزیابی هیدرولیکی محل نصب فلومتر کانال باز در شرایط Backwater و تلاطم شدید

چه زمانی روش‌های دیگر مناسب‌تر هستند؟

در محدودیت فضا، هزینه عمرانی زیاد، نبود امکان توقف جریان، افت هد غیرمجاز، Backwater متغیر، کانال نامنظم یا رسوب شدید، روش‌های دیگر باید بررسی شوند.

Hydraulic Rating Curve

تبدیل سطح به دبی با منحنی کالیبره‌شده همان محل؛ پایداری رابطه و تغییرات بستر باید کنترل شوند.

Manning Equation

قابل بررسی برای کانال دارای هندسه، شیب و زبری مشخص و جریان تقریباً یکنواخت؛ در Backwater متغیر استفاده مستقیم از شیب بستر قابل اتکا نیست.

Area–Velocity

در این روش سطح مقطع و سرعت برای محاسبه Q = A × V استفاده می‌شوند. هندسه، محل سنسور، جهت جریان و کالیبراسیون همچنان اهمیت دارند.

مطالعه مرتبط: روش Area–Velocity برای اندازه‌گیری دبی کانال باز

خطاهای رایج انتخاب و نصب

• انتخاب سازه فقط براساس حداکثر دبی؛
• کنترل نکردن تراز و ابعاد واقعی؛
• نصب سنسور خارج از نقطه مرجع؛
• نادیده گرفتن Backwater؛
• تعریف اشتباه نوع یا اندازه سازه در کنترلر؛
• نداشتن برنامه پاک‌سازی رسوب و آشغال.

اطلاعات لازم برای بررسی فنی

پرسش‌های متداول

منابع و استانداردها

1. ISO 4359:2022 — Rectangular, trapezoidal and U-shaped flumes
2. ISO 1438:2017 — Open channel flow measurement using thin-plate weirs
3. ISO 4360:2020 — Open channel flow measurement using triangular profile weirs
4. ASTM D5390-21 — Open-Channel Flow Measurement of Water with Palmer-Bowlus Flumes
5. U.S. EPA — NPDES Compliance Inspection Manual, Appendix O
6. U.S. Bureau of Reclamation — Water Measurement Manual

جمع‌بندی صادقانه و نظر مهندسی آداک‌فلو

Primary Measuring Devices در صورت طراحی و نصب صحیح، رابطه‌ای مشخص و قابل اعتبارسنجی میان هد و دبی ایجاد می‌کنند. مزیت اصلی آن‌ها عدم نیاز به سنجش مستقیم سرعت و مهم‌ترین محدودیتشان وابستگی به هندسه، افت هد، رسوب و شرایط پایین‌دست است.

برای کانال استاندارد و جریان پایدار، فلوم یا ویر می‌تواند راهکاری قابل اتکا باشد. در کانال نامنظم، Backwater متغیر یا محدودیت عمرانی، Area–Velocity یا روش تخصصی‌تر باید بررسی شود.

درخواست بررسی فنی پروژه

ابعاد کانال، محدوده دبی، عمق، رسوب، شرایط پایین‌دست، افت هد مجاز و تصاویر محل را برای واحد فنی آداک‌فلو ارسال کنید.
