راهنمای مهندسی جریان در کانال باز

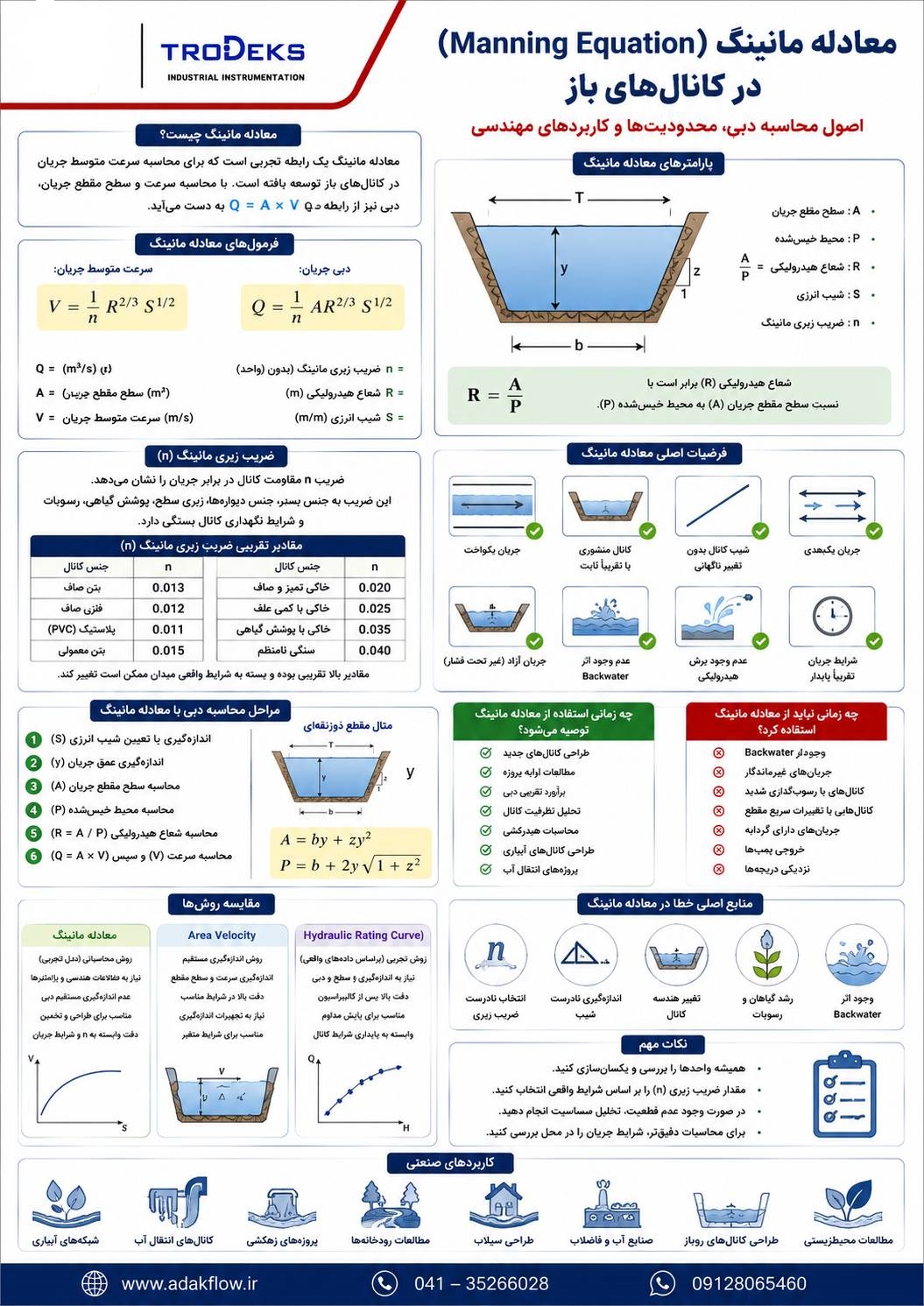

معادله مانینگ؛ محاسبه دبی کانال باز، کاربردها و محدودیت‌های مهندسی
Manning Equation for Open-Channel Flow: Principles, Applications and Engineering Limitations
در پروژه‌های انتقال آب، شبکه‌های آبیاری، زهکشی و مطالعات هیدرولیکی، رابطه مانینگ یکی از ابزارهای رایج برای برآورد سرعت متوسط و ظرفیت عبور جریان است. این روش از هندسه مقطع، شیب خط انرژی و مقاومت هیدرولیکی کانال استفاده می‌کند و برای انجام محاسبه به اندازه‌گیری مستقیم سرعت نیاز ندارد.
با این حال، نتیجه یک محاسبه غیرمستقیم است، نه قرائت مستقیم یک فلومتر. اعتبار خروجی به انتخاب مقطع نماینده، تعیین صحیح ضریب زبری، برآورد معتبر شیب انرژی و انطباق وضعیت واقعی میدان با فرضیات مدل وابسته است.
پاسخ کوتاه
معادله مانینگ یک رابطه تجربی برای برآورد سرعت متوسط و دبی جریان در کانال باز است. برای استفاده صحیح از آن باید مساحت مقطع خیس‌شده، شعاع هیدرولیکی، شیب خط انرژی و ضریب زبری معتبر مشخص باشند. در جریان تقریباً یکنواخت، این روش برای طراحی و برآورد اولیه بسیار کاربردی است؛ اما در شرایطی مانند Backwater متغیر، جریان برگشتی، تغییر شدید مقطع یا میدان سرعت پیچیده، استفاده از رابطه ساده مانینگ به‌تنهایی ممکن است نماینده دبی واقعی نباشد.
خلاصه تصمیم‌گیری در ۳۰ ثانیه
معادله مانینگ چیست؟
معادله مانینگ یک رابطه تجربی در هیدرولیک جریان‌های سطح آزاد است که سرعت متوسط جریان را بر اساس مقاومت هیدرولیکی، شعاع هیدرولیکی و شیب خط انرژی برآورد می‌کند. در دستگاه SI، فرم متداول رابطه سرعت به‌صورت زیر نوشته می‌شود:
پس از برآورد سرعت متوسط، دبی حجمی از رابطه پیوستگی محاسبه می‌شود:
با جای‌گذاری رابطه سرعت مانینگ در معادله پیوستگی، فرم دبی در دستگاه SI به دست می‌آید:
پارامترهای موردنیاز در معادله مانینگ
مساحت مقطع خیس‌شده بر حسب مترمربع که تابع شکل واقعی کانال و عمق آب است.
شعاع هیدرولیکی از تقسیم مساحت مقطع جریان بر محیط خیس‌شده به دست می‌آید.
R = A / P
شیب خط انرژی یا شیب اصطکاک. در جریان یکنواخت، شیب خط انرژی، سطح آب و کف کانال می‌توانند تقریباً برابر باشند؛ اما این برابری در جریان‌های غیریکنواخت الزاماً برقرار نیست.
ضریب زبری مانینگ که اثر مقاومت ترکیبی بستر، دیواره، پوشش گیاهی، موانع، نامنظمی و وضعیت مسیر را در مدل بازنمایی می‌کند.
مراحل محاسبه دبی با رابطه مانینگ
- برداشت هندسه واقعی مقطع و تعیین عمق متناظر با وضعیت جریان.
- محاسبه مساحت A و محیط خیس‌شده P.
- محاسبه شعاع هیدرولیکی از رابطه R = A/P.
- انتخاب ضریب n متناسب با وضعیت واقعی همان بازه از کانال، نه فقط جنس اسمی پوشش.
- تعیین یا برآورد معتبر شیب خط انرژی در طولی کافی و نماینده.
- محاسبه سرعت و دبی و سپس مقایسه نتیجه با مشاهده یا داده میدانی مستقل، در صورت اهمیت اندازه‌گیری.
ضریب زبری مانینگ چگونه انتخاب می‌شود؟
مقدار n فقط مشخصه جنس بستر نیست. تغییر شکل مقطع، موانع، پوشش گیاهی، پیچ‌وخم، رسوب، ناهمواری، عمق جریان و وضعیت نگهداری نیز بر مقاومت هیدرولیکی مؤثرند. به همین دلیل، انتخاب یک عدد ثابت از جدول بدون بررسی شرایط واقعی سایت می‌تواند یکی از مهم‌ترین منابع خطا باشد.
| وضعیت سطح یا مصالح | بازه پایه n | ملاحظه مهندسی |
|---|---|---|
| بتن | 0.012–0.018 | کیفیت اجرا، درزها، رسوب و فرسودگی باید بررسی شوند. |
| برش سنگی | 0.025–0.032 | برای سطح سنگی نسبتاً پایدار با نامنظمی محدود. |
| ماسه درشت | 0.026–0.035 | فرم بستر و رژیم انتقال رسوب باید بررسی شود. |
| شن ریز | 0.028–0.035 | برای بستر نسبتاً پایدار و فاقد پوشش متراکم. |
| شن درشت | 0.030–0.050 | با افزایش ناهمواری و موانع، مقاومت مؤثر می‌تواند افزایش یابد. |
| قلوه‌سنگ | 0.040–0.070 | اندازه مصالح، عمق جریان و آرایش بستر تعیین‌کننده‌اند. |
هشدار: این بازه‌ها نباید بدون بررسی به‌عنوان ضریب نهایی پروژه وارد محاسبه شوند. منابع مهندسی مانند USGS مقادیر پایه و روش‌های اصلاح آن‌ها را برای اثر نامنظمی، تغییر مقطع، مانع، پوشش گیاهی و پیچان‌رودی تشریح می‌کنند.
محدوده اعتبار و فرضیات مهندسی
شرایط مطلوب برای برآورد تک‌مقطعی
- جریان ماندگار یا دارای تغییرات آهسته
- هندسه و زبری نسبتاً ثابت در بازه مورد بررسی
- جهت جریان عمدتاً موازی محور کانال
- نبود جریان برگشتی یا گردابه پایدار در مقطع
- شیب انرژی قابل برآورد و نماینده
- وجود سطح آزاد و نبود جریان کاملاً پر و تحت فشار
نشانه‌های نیاز به تحلیل دقیق‌تر
- Backwater یا کنترل متغیر پایین‌دست
- ورودی یا خروجی پمپ در فاصله نزدیک
- دریچه، انقباض، انبساط یا افت ناگهانی
- تغییر سریع مقطع یا رسوب فعال
- جریان غیرماندگار یا برگشت موضعی
- نیاز قراردادی به عدم‌قطعیت پایین و قابلیت ردیابی اندازه‌گیری
مزایا و محدودیت‌های معادله مانینگ
| مزایا | محدودیت‌ها |
|---|---|
| محاسبات نسبتاً ساده و قابل پیاده‌سازی در نرم‌افزارهای هیدرولیکی | وابستگی مستقیم نتیجه به انتخاب ضریب زبری |
| کاربرد مناسب در طراحی اولیه و کنترل ظرفیت کانال | عدم اندازه‌گیری مستقیم سرعت یا دبی واقعی |
| قابل استفاده برای مقاطع مصنوعی و طبیعی با مدل‌سازی مناسب | حساسیت به خطای هندسه، محیط خیس‌شده و شیب انرژی |
| عدم نیاز به نصب سنسور برای یک برآورد مقدماتی | کاهش اعتبار رابطه ساده در جریان‌های پیچیده و کنترل‌شده از پایین‌دست |
مقایسه Manning با Area Velocity و Hydraulic Rating Curve
سه رویکرد ممکن است در پروژه‌های کانال باز مطرح شوند، اما داده ورودی و فرضیات آن‌ها یکسان نیست. برای شناخت دقیق‌تر دو روش دیگر می‌توانید روش Area Velocity و Hydraulic Rating Curve را بررسی کنید.
| معیار | Manning Equation | Hydraulic Rating Curve | Area Velocity |
|---|---|---|---|
| داده اصلی | هندسه، زبری و شیب انرژی | تراز آب و رابطه معتبر تراز–دبی | عمق یا تراز، هندسه و سرعت اندازه‌گیری‌شده |
| ماهیت نتیجه | برآورد مدل‌محور | تبدیل تراز به دبی بر اساس رابطه اختصاصی سایت یا سازه | محاسبه دبی با استفاده از مساحت و سنجش سرعت |
| نقطه قوت | سادگی و هزینه اولیه پایین برای تحلیل | امکان پایش پیوسته پس از توسعه و اعتبارسنجی رابطه معتبر | واکنش مستقیم‌تر به تغییر واقعی سرعت جریان |
| محدودیت کلیدی | عدم‌قطعیت n و شیب انرژی | تغییر کنترل هیدرولیکی، رسوب یا Backwater | جانمایی سنسور و تبدیل سرعت موضعی به سرعت متوسط |
| کاربرد قابل بررسی | طراحی و تخمین در بازه تقریباً یکنواخت | ایستگاه دارای رابطه تراز–دبی پایدار و اعتبارسنجی‌شده | کانال موجود با سرعت متغیر یا نبود سازه اندازه‌گیری |
حساسیت پارامترها و منابع خطا
از ساختار رابطه می‌توان حساسیت مرتبه اول هر پارامتر را مشاهده کرد. اگر سایر متغیرها ثابت فرض شوند، دبی با 1/n متناسب است، با توان دوسوم شعاع هیدرولیکی تغییر می‌کند و با ریشه دوم شیب متناسب است.
تفکیک مهندسی: در یک مقطع واقعی، A و R هر دو تابع عمق جریان هستند و مستقل از هم تغییر نمی‌کنند. بنابراین اعداد بالا فقط برای درک حساسیت منفرد پارامترها مناسب‌اند و نباید به‌عنوان محاسبه کامل عدم‌قطعیت سیستم استفاده شوند.
- انتخاب ضریب زبری بدون بررسی میدان
- استفاده از شیب کف به‌جای شیب انرژی در شرایط نامناسب
- برداشت ناقص محیط خیس‌شده
- انتخاب مقطع غیرنماینده
- رسوب، فرسایش یا رشد فصلی پوشش گیاهی
- تغییر کنترل پایین‌دست یا وضعیت دریچه
- جریان برگشتی و توزیع غیریکنواخت سرعت
- ترکیب نادرست واحدهای SI و آمریکایی
چه زمانی استفاده از معادله مانینگ منطقی است؟
| نیاز پروژه | ارزیابی اولیه | اقدام پیشنهادی |
|---|---|---|
| طراحی اولیه کانال یا کنترل ظرفیت | مناسب | تحلیل سناریوهای هندسه، شیب و زبری |
| برآورد مقدماتی دبی در بازه تقریباً یکنواخت | قابل بررسی | کنترل میدانی هندسه، شیب و شرایط جریان |
| پایش دائمی با نیاز به داده قابل ردیابی | مشروط | اعتبارسنجی میدانی، Rating Curve یا سنجش سرعت بررسی شود. |
| کانال دارای Backwater متغیر یا جریان برگشتی | نامناسب برای رابطه ساده | تحلیل پروفیل سطح آب یا روش اندازه‌گیری مستقل بررسی شود. |
| مقطع نامنظم با سرعت متغیر | ریسک بالا برای مدل ساده | بررسی Area Velocity و ارزیابی جانمایی سنسور سرعت |
چک‌لیست پیش از پذیرش نتیجه
✓ مقطع برداشت‌شده نماینده بازه مورد بررسی است.
✓ محیط خیس‌شده از هندسه واقعی محاسبه شده است.
✓ مقدار n وضعیت فعلی بستر و دیواره را بازتاب می‌دهد.
✓ شیب در طول کافی و با مرجع تراز معتبر تعیین شده است.
✓ اثر سازه‌ها و کنترل پایین‌دست بررسی شده است.
✓ واحد همه پارامترها با فرم معادله سازگار است.
✓ نتیجه، در صورت اهمیت، با داده مستقل اعتبارسنجی شده است.
✓ تغییرات رسوب و پوشش گیاهی در برنامه بازبینی قرار دارند.
برای انتخاب محل اندازه‌گیری، مقاله ارزیابی هیدرولیکی کانال پیش از نصب فلومتر را مطالعه کنید.
کاربردهای رایج
نمونه پروژه مرتبط با اندازه‌گیری کانال باز
در پروژه‌های کانال موجود و شرایطی که سرعت جریان متغیر است، ممکن است اندازه‌گیری هم‌زمان سطح و سرعت نسبت به مدل صرفاً سطح‌محور قابل بررسی باشد. برای مشاهده یک نمونه واقعی، مطالعه موردی پروژه نصب و راه‌اندازی فلومتر کانال باز راداری TRD-900 در خروجی تصفیه‌خانه فاضلاب قابل بررسی است.
پرسش‌های متداول
آیا معادله مانینگ دبی را اندازه‌گیری می‌کند؟
آیا مانینگ فقط برای کانال‌های هندسی منظم کاربرد دارد؟
چرا ضریب زبری n اهمیت زیادی دارد؟
آیا در Backwater می‌توان از ضریب مانینگ استفاده کرد؟
برای پایش دائمی دبی کانال چه روشی باید بررسی شود؟
منابع مهندسی
جمع‌بندی مهندسی
معادله مانینگ برای طراحی، تحلیل ظرفیت و برآورد اولیه جریان ابزار بسیار مفیدی است، به شرط آنکه هندسه، ضریب زبری و شیب انرژی واقعاً نماینده شرایط محل باشند. خروجی این رابطه باید به‌عنوان نتیجه یک مدل هیدرولیکی تجربی تفسیر شود، نه قرائت مستقیم یک سنسور دبی.
اگر محل دارای Backwater متغیر، میدان سرعت نامتقارن، هندسه نامنظم یا نیاز به پایش پیوسته باشد، انتخاب روش باید پس از ارزیابی هیدرولیکی انجام شود و در صورت نیاز Area Velocity، Rating Curve یا راهکارهای دیگر بررسی شوند.
برای پروژه‌هایی که محاسبه دبی از روی سطح و مدل هیدرولیکی قابل بررسی است، می‌توانید صفحه فلومتر کانال باز TRODEKS مدل TCMH100 را نیز مطالعه کنید. تناسب نهایی تجهیز با پروژه باید بر اساس شرایط واقعی کانال و مشخصات فنی نسخه قابل ارائه بررسی شود.
