راهنمای فنی اندازه‌گیری جریان در کانال‌های روباز

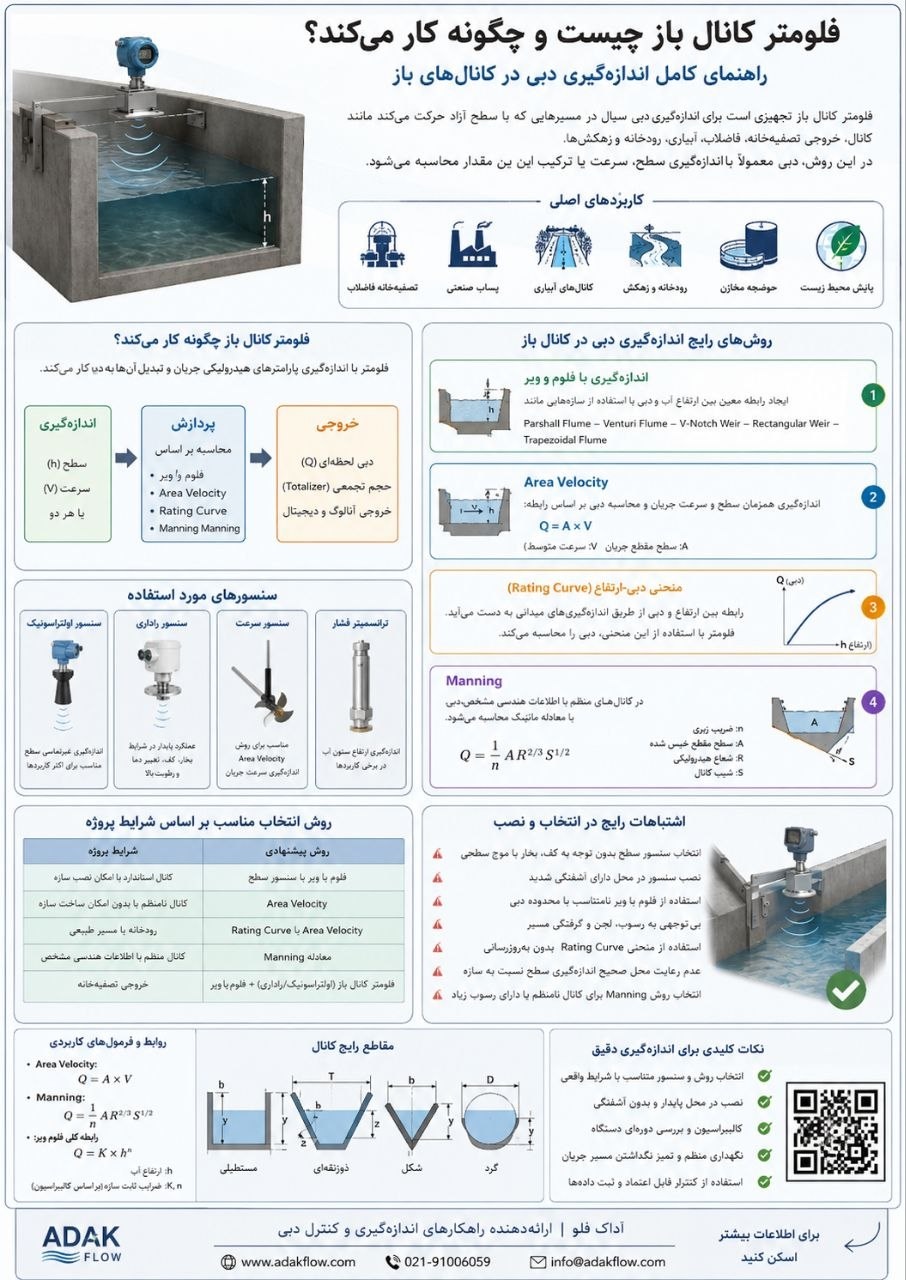

فلومتر کانال باز چیست و چگونه کار می‌کند؟
فلومتر کانال باز سامانه‌ای برای اندازه‌گیری و محاسبه دبی در مسیرهایی است که سیال با سطح آزاد حرکت می‌کند؛ از کانال فاضلاب و خروجی تصفیه‌خانه تا شبکه آبیاری، زهکش، آبراهه صنعتی و مسیر روباز انتقال آب. روش اندازه‌گیری می‌تواند بر پایه هد روی سازه، سنجش هم‌زمان سطح و سرعت، منحنی تراز–دبی یا مدل هیدرولیکی باشد.
Open Channel Flow Meter Working Principle, Measurement Methods and Selection Guide
فلومتر کانال باز چیست؟
در جریان کانال باز، سطح سیال با هوا تماس دارد و عمق آب می‌تواند با تغییر دبی، شرایط پایین‌دست و وضعیت هیدرولیکی مسیر تغییر کند. به همین علت، برخلاف یک لوله کاملاً پر، دانستن قطر یا ابعاد اسمی مسیر به‌تنهایی برای تعیین دبی کافی نیست.
یک فلومتر کانال باز می‌تواند شامل سنسور سطح، حسگر سرعت، کنترلر محاسباتی، Totalizer، دیتالاگر و خروجی‌های ارتباطی باشد. پیکربندی مناسب به هندسه کانال، نوع سیال، محدوده دبی، رسوب، وضعیت سطح، شرایط پایین‌دست و دقت موردنیاز بستگی دارد.
پیش از انتخاب تجهیز، بررسی شرایط هیدرولیکی محل نصب و اثر Backwater اهمیت زیادی دارد؛ زیرا یک سنسور دقیق نیز در محل نامناسب الزاماً دبی قابل اتکایی تولید نمی‌کند.
تفاوت کانال باز با لوله کاملاً پر چیست؟
| معیار | کانال باز | لوله کاملاً پر |
|---|---|---|
| وضعیت سیال | دارای سطح آزاد | کل سطح مقطع لوله از سیال پر است |
| پارامترهای مهم | سطح، هد، سرعت، هندسه، شیب، زبری و شرایط پایین‌دست | سرعت یا کمیت اندازه‌گیری‌شده توسط فناوری، سطح مقطع و وضعیت پرشدگی |
| فناوری متداول | Primary Measuring Device، فلوم، ویر یا سیستم سرعت–سطح | فلومتر الکترومغناطیسی ، اولتراسونیک لوله پر یا سایر فناوری‌های مناسب فرآیند |
فلومتر کانال باز چگونه کار می‌کند؟
منطق عمومی سیستم، تبدیل یک یا چند کمیت قابل اندازه‌گیری به دبی است. دستگاه ابتدا سطح، هد یا سرعت را ثبت می‌کند؛ سپس هندسه کانال و مدل محاسباتی انتخاب‌شده را به کار می‌گیرد و خروجی‌هایی مانند دبی لحظه‌ای، حجم تجمعی، هشدار، سیگنال آنالوگ یا داده ارتباطی تولید می‌کند.
اندازه‌گیری سطح، هد یا سرعت با سنسور متناسب با روش
ورود ابعاد، شکل، نقطه صفر و پارامترهای هیدرولیکی
اجرای رابطه هد–دبی، Area–Velocity، Rating Curve یا Manning
نمایش Flow، Total، ثبت داده و ارسال به PLC یا SCADA
روش‌های اندازه‌گیری دبی در کانال باز
۱. فلوم و ویر؛ سازه‌های اولیه اندازه‌گیری
فلوم یا ویر استاندارد یک کنترل هیدرولیکی ایجاد می‌کند تا میان هد اندازه‌گیری‌شده و دبی، رابطه مشخصی برقرار شود. سنسور معمولاً سطح را در نقطه مرجع سازه اندازه‌گیری می‌کند و کنترلر با معادله یا جدول مربوط به همان هندسه، دبی را محاسبه می‌کند.
شرط اعتبار: ابعاد و تراز سازه، نقطه سنجش هد، شرایط جریان نزدیک‌شونده، رسوب، مواد شناور و وضعیت Free Flow یا Submergence باید کنترل شوند. وجود سازه به‌تنهایی تضمین‌کننده Accuracy کل سیستم نیست.
۲. روش Area–Velocity یا سرعت–سطح
در این روش، مساحت مقطع خیس‌شده از عمق و هندسه واقعی کانال محاسبه می‌شود و در سرعت متوسط مقطع ضرب می‌شود:
Q دبی، A مساحت مقطع خیس‌شده و V̄ سرعت متوسط مقطع است. سنسور ممکن است سرعت موضعی، شاخص یا سرعت سطحی را اندازه‌گیری کند؛ بنابراین تبدیل مقدار اندازه‌گیری‌شده به سرعت متوسط مقطع باید با روش معتبر انجام شود.
این روش برای کانال موجود و پروژه‌هایی که امکان اجرای سازه اولیه ندارند قابل بررسی است؛ اما به هندسه اشتباه، گردابه، جریان برگشتی، پروفایل سرعت نامتقارن، عمق بسیار کم و رسوب حساس است.
۳. Hydraulic Rating Curve یا منحنی تراز–دبی
در یک محل پایدار، مجموعه‌ای از اندازه‌گیری‌های مرجع می‌تواند برای ایجاد رابطه اختصاصی میان سطح و دبی استفاده شود. کنترلر سپس با استفاده از سطح اندازه‌گیری‌شده، مقدار متناظر Flow را از رابطه یا منحنی استخراج می‌کند.
Rating Curve عمومی نیست و به همان ایستگاه و شرایط هیدرولیکی آن تعلق دارد. فرسایش، رسوب‌گذاری، رشد گیاه، تغییر مقطع، جابه‌جایی کنترل هیدرولیکی یا Backwater متغیر می‌تواند رابطه را تغییر دهد؛ بنابراین بازبینی دوره‌ای اهمیت دارد.
۴. محاسبه با معادله Manning
در فرم SI این رابطه، n ضریب زبری Manning، A سطح مقطع خیس‌شده، R شعاع هیدرولیکی و S شیب خط انرژی است.
جایگزین‌کردن شیب بستر به‌جای شیب خط انرژی فقط زمانی قابل دفاع است که جریان تقریباً یکنواخت و شرایط کانال با فرضیات روش سازگار باشد.
محدودیت: Backwater، جریان غیریکنواخت، تغییر زبری، رسوب متغیر، فرسایش یا تعریف نادرست هندسه می‌تواند خطای مدل Manning را افزایش دهد.
چه سنسورهایی در فلومتر کانال باز استفاده می‌شوند؟
اندازه‌گیری غیرتماسی سطح با زمان رفت‌وبرگشت موج صوتی. تغییر دمای مسیر صوت، بخار، کف، آشفتگی شدید و موانع میدان دید باید بررسی شوند.
سنجش غیرتماسی با امواج مایکروویو و حساسیت کمتر به تغییرات دمای هوا نسبت به روش صوتی. هندسه نصب، پرتو، موانع و کیفیت بازتاب سطح همچنان باید بررسی شوند.
عمق را از فشار ستون سیال تعیین می‌کند. چگالی سیال، گرفتگی، رسوب روی دیافراگم و محل نصب بر نتیجه اثر دارند.
می‌تواند شامل Doppler Ultrasonic، حسگر الکترومغناطیسی، رادار سرعت سطحی یا سامانه‌های چندنقطه‌ای باشد. مقدار سرعت ثبت‌شده باید نماینده سرعت متوسط مقطع باشد یا با رابطه معتبر به آن تبدیل شود.
جدول انتخاب سریع روش مناسب
| شرایط پروژه | روش قابل بررسی | شرط مهندسی |
|---|---|---|
| فلوم یا ویر استاندارد موجود است | سنسور سطح + رابطه هد–دبی سازه | کنترل ابعاد، محل اندازه‌گیری هد، تراز و Submergence |
| رابطه سطح–دبی محل پایدار است | Rating Curve | اندازه‌گیری مرجع کافی و بازبینی دوره‌ای |
| مقطع منظم، شیب و زبری قابل تعیین است | Manning Equation | سازگاری شرایط جریان با فرضیات روش |
| رابطه سطح–دبی به‌تنهایی پایدار نیست | Area–Velocity | هندسه صحیح، سرعت نماینده و Verification میدانی |
| مسیر واقعاً لوله کاملاً پر است | فلومتر مخصوص Full Pipe | انتخاب فناوری بر اساس سیال و شرایط فرآیند |
این جدول برای غربال‌گری اولیه است و جایگزین ارزیابی هیدرولیکی محل، Datasheet تجهیز و Verification عملکرد سیستم نمی‌شود.
کاربردهای فلومتر کانال باز
الزامات نصب، راه‌اندازی، Verification و نگهداری
پیش از نصب
- برداشت شکل، ابعاد و تراز واقعی مقطع
- ثبت حداقل، نرمال و حداکثر سطح و دبی مورد انتظار
- بررسی دریچه، زانو، ورودی جانبی و تغییر مقطع
- ارزیابی Backwater، رسوب، لجن، کف و مواد شناور
- تطبیق Range سنسور با عمق و شرایط واقعی کانال
پس از راه‌اندازی
- کنترل Zero Reference و واحدهای مهندسی
- Verification سطح یا سرعت اندازه‌گیری‌شده
- مقایسه دبی سیستم با یک روش مستقل در چند نقطه کاری، در صورت امکان
- بازبینی رابطه هد–دبی، Rating Curve یا پارامترهای مدل
- بازدید دوره‌ای سنسور، کابل، استراکچر و مسیر جریان
- کنترل تغییر هندسه ناشی از رسوب یا عملیات عمرانی
اشتباهات رایج در انتخاب و اجرا
- نصب سنسور در نقطه دارای موج، گردابه یا Hydraulic Jump
- انتخاب Flume یا Weir خارج از محدوده طراحی آن
- استفاده از ابعاد نقشه به‌جای اندازه‌گیری هندسه واقعی
- نادیده‌گرفتن سطح پایین‌دست و Submergence
- استفاده از Rating Curve قدیمی پس از تغییر بستر
- استفاده از Manning بدون Roughness و Slope معتبر
- فرض برابر بودن Surface Velocity با Mean Velocity بدون ضریب یا مدل معتبر
- تمرکز فقط بر Accuracy سنسور و نادیده‌گرفتن عدم‌قطعیت کل سیستم
مرزبندی‌های مهم مهندسی
| موضوع | مرزبندی صحیح |
|---|---|
| Accuracy سنسور | برابر با Accuracy کل سامانه اندازه‌گیری دبی نیست. |
| Surface Velocity | الزاماً برابر Mean Cross-Section Velocity نیست. |
| Rating Curve | اختصاصی محل است و نباید بدون بررسی به ایستگاه دیگری منتقل شود. |
| Verification | با Calibration رسمی تجهیز یکسان نیست. |
| توانایی محصول | به معنی مناسب‌بودن قطعی آن برای هر پروژه کانال باز نیست. |
محصولات و مقالات مرتبط
- فلومترهای کانال باز — خانواده تجهیزات مرتبط با اندازه‌گیری دبی در مسیرهای دارای سطح آزاد.
- Primary Measuring Devices در اندازه‌گیری دبی کانال باز — بررسی نقش Flume و Weir در ایجاد رابطه هد–دبی.
- روش Area–Velocity در کانال باز — اندازه‌گیری دبی بر پایه سطح مقطع خیس‌شده و سرعت جریان.
- منحنی تراز–دبی یا Hydraulic Rating Curve — ساخت و اعتبارسنجی رابطه اختصاصی سطح و دبی.
- معادله Manning در اندازه‌گیری دبی کانال باز — اصول، پارامترها و محدودیت‌های استفاده از مدل Manning.
- راهنمای انتخاب فلومتر برای فاضلاب و پساب صنعتی — مقایسه انتخاب میان فناوری‌های کانال باز، مغناطیسی و اولتراسونیک.
جمع‌بندی مهندسی
فلومتر کانال باز نام یک فناوری واحد نیست؛ بلکه مجموعه‌ای از روش‌ها برای تبدیل سطح، هد، سرعت و هندسه به دبی است. Flume و Weir در صورت طراحی و نصب صحیح، رابطه کنترل‌شده هد–دبی ایجاد می‌کنند. Area–Velocity به اندازه‌گیری سرعت نیز متکی است، اما به تعریف درست مقطع و سرعت نماینده نیاز دارد. Rating Curve باید اختصاصی و به‌روز باشد و Manning فقط در محدوده فرضیات هیدرولیکی خود قابل اتکاست.
نتیجه انتخاب: ابتدا وضعیت واقعی جریان و محل نصب بررسی شود؛ سپس روش اندازه‌گیری، سنسور و کنترلر انتخاب شوند. این ترتیب می‌تواند ریسک خطای پایدار، هزینه اصلاحات پس از نصب و اختلاف میان دبی واقعی و مقدار محاسبه‌شده را کاهش دهد.
سؤالات متداول
منابع فنی
- ISO 748:2021 — Hydrometry — Measurement of liquid flow in open channels — Velocity area methods using point velocity measurements
- U.S. Bureau of Reclamation — Water Measurement Manual
- U.S. EPA — Flow Measurement
- U.S. EPA — Procedures for Measuring Wastewater Flow
- USGS — Computation of Continuous Records of Streamflow
این مقاله یک راهنمای عمومی فنی است. طراحی نهایی، تعیین عدم‌قطعیت، محل نصب، Range سنسور و تضمین عملکرد باید براساس داده واقعی پروژه، مدارک سازنده و بازبینی مهندسی انجام شود.
