خلاصه پروژه
| محل اجرا | خروجی تصفیهخانه فاضلاب دانشگاه صنعتی سهند |
|---|---|
| هدف پروژه | اندازهگیری و پایش دبی خروجی در یک کانال باز کوچک و کمدبی |
| بازه دبی مشاهدهشده | حدود ۱٫۵ تا ۱۵ لیتر بر ثانیه در شرایط بهرهبرداری گزارششده |
| تجهیز و روش | کنترلر دبی کانال باز TRODEKS مدل TBOCF، سنسور سطح اولتراسونیک و سرریز V-Notch سفارشی |
| پارامتر اندازهگیری مستقیم | ارتفاع آب یا هد بالادست سرریز توسط سنسور اولتراسونیک |
| پارامتر محاسباتی | دبی لحظهای و حجم تجمعی براساس رابطه تراز–دبی تعریفشده برای سازه |
بازه فوق، دامنه دبی مشاهدهشده در این پروژه است و نباید بدون بررسی هیدرولیکی بهعنوان محدوده عمومی عملکرد تمام پیکربندیهای TBOCF تفسیر شود.
مسئله مهندسی پروژه
چالش اصلی پروژه، صرفاً نصب یک کنترلر یا سنسور نبود. کانال خروجی ابعاد کوچکی داشت و دبی بهرهبرداری از حدود ۱٫۵ تا نزدیک ۱۵ لیتر بر ثانیه تغییر میکرد. در چنین شرایطی، تغییرات کوچک هد میتواند سهم قابلتوجهی در دبی محاسبهشده داشته باشد؛ بنابراین شکل سازه، تراز نصب، محل قرائت سطح و تعریف نقطه صفر باید بهصورت یک سیستم واحد بررسی شوند.
راهکارهای عمومی که برای کانالهای بزرگ یا دبیهای بالاتر مناسباند، الزاماً در یک مسیر کمدبی پاسخ یکسانی نمیدهند. برای این سایت لازم بود سازه اندازهگیری با هندسه واقعی کانال هماهنگ شود و حساسیت کافی در بخش پایین محدوده جریان ایجاد کند.
چرا سرریز V-Notch انتخاب شد؟
برای این کانال کوچک، سرریز مثلثی V-Notch بهعنوان سازه اندازهگیری اولیه انتخاب شد. شکل V باعث میشود در دبیهای کم، تغییر ارتفاع آب نسبت به تغییر جریان قابل تشخیصتر باشد و سنسور سطح بتواند داده معنادارتری در اختیار کنترلر قرار دهد. این مزیت زمانی معتبر است که هندسه شکاف، لبه مؤثر، آببندی، تراز سازه و شرایط جریان بالادست بهدرستی اجرا شده باشند.
زاویه دقیق V و ضرایب محاسباتی باید از طراحی نهایی و اطلاعات ثبتشده پروژه استخراج شوند. به همین دلیل، در این صفحه عددی برای زاویه یا ضریب تخلیه درج نشده است تا مشخصه حدسی بهعنوان داده اجرایی منتشر نشود.
راهکار اجراشده
۱. بررسی شرایط محل
ابعاد کانال، بازه دبی، وضعیت سطح آب، آرامش جریان، امکان نصب سازه و فضای موردنیاز برای سنسور ارزیابی شد.
۲. ساخت V-Notch متناسب
صفحه سرریز متناسب با کانال ساخته شد و تیزی رأس V، تقارن شکاف و همخوانی سازه با محدوده کمدبی در اولویت قرار گرفت.
۳. نصب و آببندی سازه
صفحه در مقطع کانال تثبیت و پیرامون آن آببندی شد تا جریان از مسیر تعریفشده عبور کند و بایپس، محاسبه را مخدوش نکند.
۴. جانمایی سنسور
سازه نگهدارنده برای نصب پایدار سنسور طراحی شد و محل قرائت سطح با توجه به آرامش سطح، محور اندازهگیری و فاصله مناسب از سرریز انتخاب شد.
۵. تنظیم کنترلر
کنترلر TBOCF براساس روش سازهای انتخابشده، پارامترهای پروژه و نقطه مرجع سطح پیکربندی شد.
۶. تست و راهاندازی
سیگنال سطح، عبور جریان از شکاف، پایداری قرائت و رفتار سیستم در شرایط بهرهبرداری کنترل و سامانه تحویل شد.
اصل اندازهگیری و تفکیک پارامترها
در این پیکربندی، سنسور اولتراسونیک فاصله تا سطح جریان را بدون تماس با سیال اندازه میگیرد. با مشخصبودن مرجع نصب و تراز رأس سرریز، ارتفاع آب بالادست یا هد مؤثر به دست میآید. سپس کنترلر TBOCF دبی را با استفاده از رابطه تراز–دبی متناظر با V-Notch محاسبه میکند.
Q = C × Hn
این نمایش، فرم عمومی رابطه تراز–دبی است. مقدار ضریب C و توان n به هندسه سازه، زاویه V، واحدها و مبنای محاسباتی مورد استفاده وابسته است و باید از طراحی تأییدشده پروژه استخراج شود.
جزئیات حساس در طراحی و نصب
- رأس و لبه V: خطای ساخت، کندشدن لبه یا نامتقارنبودن شکاف میتواند رابطه واقعی هد و دبی را تغییر دهد.
- تراز و تثبیت صفحه: سازه باید بدون انحراف و جابهجایی در مقطع کانال نصب شود.
- آببندی پیرامون سازه: عبور جریان از کنار صفحه باعث میشود تمام دبی از V-Notch عبور نکند و نتیجه کمتر از مقدار واقعی گزارش شود.
- Datum و نقطه صفر: مرجع ارتفاع سنسور باید با تراز رأس V مرتبط و در تنظیمات کنترلر بهدرستی تعریف شود.
- محل سنسور: سنسور باید عمود بر سطح، خارج از ناحیه کور و دور از موانع ایجادکننده بازتاب کاذب نصب شود.
- شرایط هیدرولیکی: سطح بالادست باید تا حد امکان آرام باشد و اثر پسزدگی پاییندست یا استغراق سازه بررسی شود.
- رسوب و مواد شناور: تجمع مواد در نزدیکی رأس، تغییر هندسه مؤثر یا انسداد مسیر میتواند قرائت را منحرف کند.
مستندات تصویری اجرای پروژه

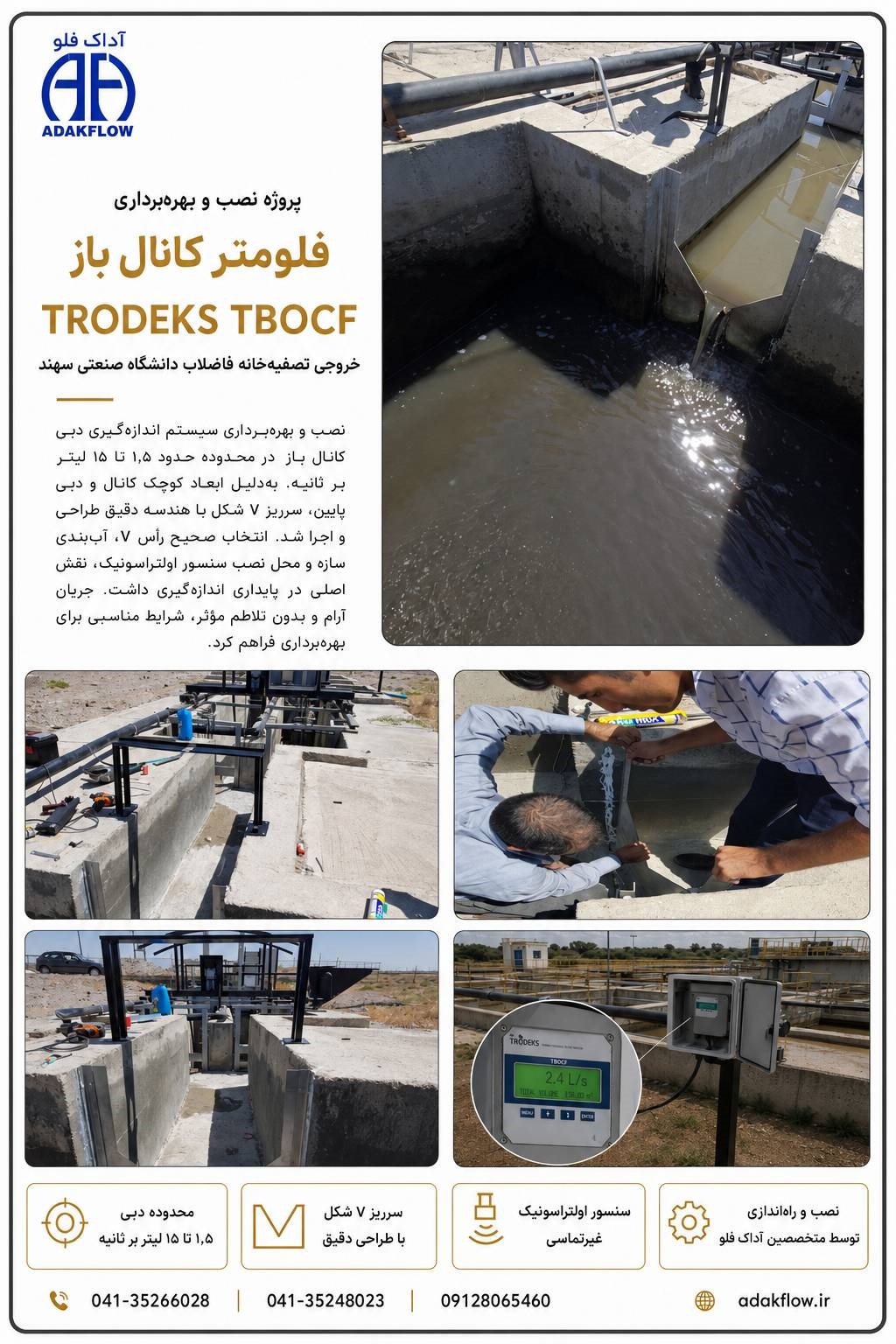

تصاویر زیر مراحل ساخت، نصب و عملکرد سازه V-Notch در کانال خروجی تصفیهخانه را نشان میدهند.
نتیجه نصب و راهاندازی
پس از تکمیل نصب سازه، جانمایی سنسور و تنظیم کنترلر، سامانه در خروجی تصفیهخانه وارد مدار شد. در زمان بهرهبرداری، دبیهای حدود ۱٫۵ تا نزدیک ۱۵ لیتر بر ثانیه گزارش شد. نبود تلاطم مؤثر در نقطه اندازهگیری و آرامبودن سطح بالادست، شرایط مناسبی برای قرائت اولتراسونیک فراهم کرد.
پروژه با موفقیت راهاندازی شد؛ بااینحال عبارت «موفق» در این گزارش به معنای تکمیل اجرا و عملکرد عملیاتی سامانه است و جایگزین گزارش رسمی آزمون دقت یا گواهی کالیبراسیون نمیشود. برای اعلام عدمقطعیت یا دقت نهایی باید داده مرجع و روش آزمون مستند در دسترس باشد.
تجربه مهندسی بهدستآمده از پروژه
مهمترین درس این اجرا آن بود که در اندازهگیری دبی پایین، انتخاب کنترلر بهتنهایی مسئله را حل نمیکند. سازه هیدرولیکی و کیفیت نصب، بخش جداییناپذیر زنجیره اندازهگیری هستند. هرچه کانال کوچکتر و هد کمتر باشد، خطای ساخت رأس V، تعریف Datum، نشت پیرامونی و جانمایی سنسور اثر برجستهتری پیدا میکند.
در چنین پروژههایی، طراحی اختصاصی سازه بر مبنای محدوده واقعی جریان، از انتخاب یک قالب عمومی مطمئنتر است. همچنین وجود سطح آرام در محل اندازهگیری یک مزیت مهم بود و نیاز به اصلاحات پیچیده برای مهار تلاطم را کاهش داد.
بازرسی و نگهداری پیشنهادی
- بازدید دورهای رأس و لبههای V و حذف رسوب یا مواد چسبیده
- کنترل سلامت آببندی دو طرف صفحه و اطمینان از نبود مسیر بایپس
- تمیزکردن سطح سنسور و بررسی عدم وجود مانع در مخروط اندازهگیری
- کنترل Datum و نقطه صفر پس از هر تغییر مکانیکی یا سرویس سازه
- بررسی شرایط پاییندست برای تشخیص Backwater یا استغراق احتمالی
- مقایسه دورهای قرائت سامانه با روش مرجع معتبر، در صورت نیاز پروژه به ردیابی اندازهگیری
این راهکار برای چه پروژههایی قابل بررسی است؟
| شرایط پروژه | ارزیابی اولیه | اقدام مهندسی |
|---|---|---|
| کانال باز کوچک با دبی پایین و سطح آزاد | قابل بررسی | طراحی V-Notch متناسب با بازه واقعی جریان |
| سطح بالادست آرام و محل نصب در دسترس | مناسب | کنترل فاصله، محور سنسور و نقطه مرجع |
| Backwater متغیر یا استغراق سازه | نیازمند بررسی | تحلیل هیدرولیکی یا فناوری جایگزین |
| لوله کاملاً پر و تحت فشار | نامناسب | بررسی فلومتر مناسب لوله پر |
پرسشهای متداول پروژه
چرا برای این پروژه از V-Notch استفاده شد؟
کانال خروجی کوچک و دبی بهرهبرداری پایین بود. سرریز مثلثی در چنین شرایطی میتواند تغییرات جریان کم را به تغییر قابلتشخیصتری در هد تبدیل کند. البته عملکرد آن به طراحی متناسب با محدوده دبی، ساخت دقیق رأس و لبهها، آببندی کامل و برقرار بودن شرایط هیدرولیکی مناسب وابسته است.
آیا TBOCF سرعت جریان را مستقیماً اندازهگیری میکند؟
در پیکربندی این پروژه، خیر. سنسور اولتراسونیک سطح آب را مستقیماً اندازهگیری میکند و کنترلر TBOCF دبی را با استفاده از رابطه تراز–دبی سازه V-Notch محاسبه میکند. معرفی سرعت بهعنوان پارامتر مستقیم این سامانه، بدون وجود و تأیید سنسور سرعت سازگار، از نظر فنی صحیح نیست.
بازه دبی این پروژه چقدر بود؟
براساس اطلاعات بهرهبرداری ارائهشده، حداقل جریان حدود ۱٫۵ و حداکثر آن نزدیک ۱۵ لیتر بر ثانیه بود. این اعداد شرایط همین سایت را توصیف میکنند و محدوده عمومی محصول نیستند. برای پروژه جدید باید حداقل، حداکثر و دبی معمول همراه با ابعاد کانال و شرایط پاییندست بررسی شود.
چه عواملی بیشترین اثر را بر نتیجه اندازهگیری دارند؟
دقت سنسور سطح، هندسه واقعی V، تراز و آببندی صفحه، تعریف نقطه صفر، آرامش سطح، محل نصب سنسور، عدم استغراق سازه و تمیزبودن لبهها عوامل اصلیاند. به همین دلیل ارزیابی عملکرد فقط با مشخصات کنترلر ممکن نیست و کل زنجیره اندازهگیری باید بررسی شود.
آیا این روش در کانال دارای تلاطم یا پسزدگی مناسب است؟
وجود تلاطم شدید میتواند قرائت سطح را ناپایدار کند و Backwater یا استغراق نیز رابطه آزاد هد–دبی را تغییر میدهد. در این پروژه تلاطم مؤثری در نقطه اندازهگیری مشاهده نشد، اما در سایتهای دیگر باید شرایط بالادست و پاییندست جداگانه ارزیابی شود و در صورت لزوم محل نصب یا فناوری تغییر کند.
برای طراحی پروژه مشابه چه اطلاعاتی لازم است؟
ابعاد و شکل کانال، حداقل و حداکثر دبی، عمق جریان، جنس و وضعیت بستر، رسوب و مواد شناور، تلاطم، شرایط پاییندست، امکان نصب سازه، فضای سنسور، منبع تغذیه و نیاز ارتباطی باید ارائه شوند. عکس، نقشه مقطع و ویدئوی جریان نیز ریسک انتخاب نادرست را کاهش میدهند.
منابع فنی
nevadacreek.comمنابع بالا برای اصول عمومی اندازهگیری جریان در کانال باز و سازههای هیدرولیکی ارائه شدهاند. تنظیمات نهایی تجهیز باید با Datasheet و Manual رسمی همان Revision از TBOCF و مدارک اجرایی پروژه تطبیق داده شود.
جمعبندی مهندسی پروژه
در پروژه خروجی تصفیهخانه فاضلاب دانشگاه صنعتی سهند، مسئله اصلی اندازهگیری دبی پایین در یک کانال کوچک بود. راهکار نهایی از ترکیب سرریز V-Notch سفارشی، سنسور سطح اولتراسونیک و کنترلر TRODEKS TBOCF شکل گرفت. طراحی دقیق سازه، آببندی، انتخاب محل سنسور و تعریف صحیح مرجع ارتفاع، نقش تعیینکنندهتری از نصب صرف دستگاه داشتند.
آرامبودن جریان در محل، شرایط مناسبی برای راهاندازی ایجاد کرد و سامانه در دامنه مشاهدهشده حدود ۱٫۵ تا ۱۵ لیتر بر ثانیه وارد بهرهبرداری شد. برای تکرار این راهکار در سایت دیگر، ابتدا باید هندسه، دبی، Backwater، رسوب و امکان ساخت سازه بررسی شود؛ زیرا یک طراحی موفق در این پروژه نباید بدون محاسبه به کانال دیگری تعمیم داده شود.
