راهنمای مهندسی انتخاب روش اندازهگیری دبی کانال باز
اندازهگیری دبی کانال باز بدون فلوم یا ویر؛ آیا ارتفاعسنجی کافی است؟
Open-Channel Flow Measurement Without a Flume or Weir
در بعضی کانالهای باز میتوان بدون احداث فلوم، ویر یا سرریز استاندارد، دبی را محاسبه کرد؛ اما اندازهگیری ساده ارتفاع آب بهتنهایی کافی نیست. برای دستیابی به نتیجه قابل اتکا باید هندسه مقطع، شیب انرژی، زبری، شرایط پاییندست، رسوب و رفتار واقعی جریان نیز بررسی شوند.
پاسخ کوتاه
بله، اما نه با ارتفاعسنجی ساده و بدون مدل هیدرولیکی. ارتفاع آب میتواند یکی از ورودیهای محاسبه دبی باشد؛ ولی تبدیل ارتفاع به دبی فقط زمانی معتبر است که رابطه مشخصی میان سطح آب، سطح مقطع و سرعت جریان وجود داشته باشد. این رابطه ممکن است با معادله Manning، منحنی تراز–دبی کالیبرهشده یا اندازهگیری همزمان سطح و سرعت تعریف شود.
مسئله اندازهگیری دبی بدون سازه چیست؟
اندازهگیری دبی در کانالهای باز برای پروژههای آب و فاضلاب، شبکههای آبیاری و زهکشی، خروجی تصفیهخانهها، کانالهای انتقال آب، پساب صنعتی و پایش محیطزیستی اهمیت دارد.
در روشهای متداول از سازههای اولیه اندازهگیری دبی مانند Parshall Flume، Venturi Flume، V-Notch Weir یا سرریز مستطیلی استفاده میشود. این سازهها در صورت طراحی و نصب صحیح، رابطه مشخصی میان هد آب و دبی ایجاد میکنند.
بااینحال، محدودیت فضا، هزینه عملیات عمرانی، توقفناپذیر بودن جریان، نامناسب بودن هندسه کانال یا دشواری اجرای سازه ممکن است استفاده از فلوم و ویر را غیرعملی کند. در چنین شرایطی، Manning، Hydraulic Rating Curve یا Area–Velocity میتوانند بررسی شوند.

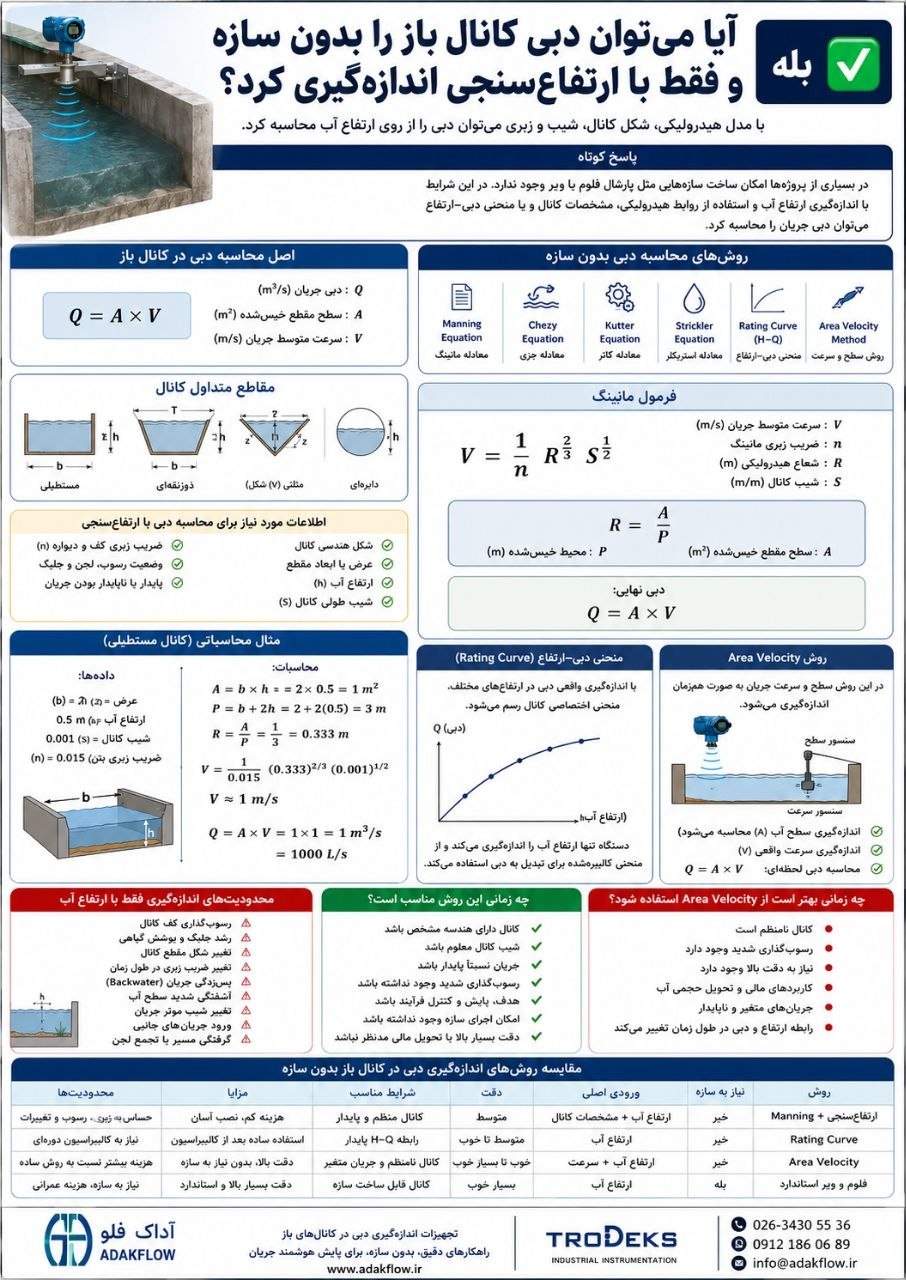

اصل محاسبه دبی در کانال باز
اندازهگیری ارتفاع آب امکان محاسبه سطح مقطع خیسشده را فراهم میکند؛ اما برای محاسبه دبی باید سرعت متوسط جریان نیز معلوم باشد. سرعت ممکن است از یک رابطه هیدرولیکی، منحنی کالیبرهشده یا سنسور سرعت به دست آید.
چه زمانی محاسبه دبی از روی ارتفاع قابل بررسی است؟
روش سطحمحور زمانی قابل بررسی است که مشخصات هیدرولیکی کانال معلوم و نسبتاً پایدار باشند. اطلاعات موردنیاز معمولاً شامل موارد زیر است:
محاسبه دبی با معادله Manning
یکی از روشهای متداول برای برآورد دبی کانال بدون سازه، استفاده از معادله Manning در فلومتر کانال باز است.
Q = A × V
| متغیر | تعریف | واحد در SI |
|---|---|---|
| V | سرعت متوسط جریان | m/s |
| n | ضریب زبری Manning | وابسته به سیستم واحد |
| R | شعاع هیدرولیکی برابر A تقسیم بر محیط خیسشده | m |
| S | شیب خط انرژی | بدون بعد |
این رابطه تجربی برای جریان تقریباً یکنواخت، کانال با هندسه مشخص، ضریب زبری قابل برآورد و شیب انرژی معتبر مناسبتر است. در شرایط Backwater، شیب سطح آب و شیب انرژی ممکن است با شیب بستر برابر نباشند؛ بنابراین جایگزینکردن مستقیم شیب بستر میتواند خطای قابل توجه ایجاد کند.
مثال محاسباتی معادله Manning
یک کانال مستطیلی با شرایط فرضی زیر در نظر گرفته میشود:
- عرض کانال: ۲ متر
- عمق آب: ۰٫۵ متر
- شیب انرژی فرضی: ۰٫۰۰۱
- ضریب زبری فرضی بتن: ۰٫۰۱۵
P = 2 + (2 × 0.5) = 3 m
R = A / P = 1 / 3 = 0.333 m
V ≈ 1.01 m/s
Q = A × V ≈ 1.01 m³/s ≈ 1010 L/s
این مثال صرفاً آموزشی است و برای انتخاب یا کالیبراسیون تجهیز کافی نیست. استفاده عملی از نتیجه به تأیید شیب انرژی، ضریب زبری، هندسه واقعی و شرایط جریان وابسته است.
Hydraulic Rating Curve یا منحنی تراز–دبی
در روش Hydraulic Rating Curve، رابطهای اختصاصی میان ارتفاع آب و دبی همان محل ایجاد میشود. این رابطه میتواند از اندازهگیریهای میدانی معتبر یا مدل هیدرولیکی اعتبارسنجیشده به دست آید.
دستگاه ارتفاع آب را اندازهگیری میکند و سپس مقدار دبی را از جدول یا منحنی تعریفشده استخراج میکند. این روش فقط تا زمانی معتبر است که کنترل هیدرولیکی و شرایط مقطع تغییر اساسی نکرده باشند.
رسوبگذاری، فرسایش، رشد گیاهان، گرفتگی مسیر، تغییر هندسه، تغییر شرایط پاییندست یا اضافهشدن جریان جانبی میتواند رابطه تراز–دبی را تغییر دهد. به همین دلیل منحنی باید بهصورت دورهای با داده مرجع کنترل شود.
برای کنترلرهایی که از این روش پشتیبانی میکنند، میتوان کنترلر دبی کانال باز TRODEKS مدل TBOCF را براساس نسخه، ورودی سنسور و پیکربندی قابل ارائه بررسی کرد.
روش Area–Velocity؛ اندازهگیری سطح و سرعت
در روش Area–Velocity برای اندازهگیری دبی کانال باز علاوه بر سطح یا عمق آب، یک پارامتر مرتبط با سرعت جریان نیز اندازهگیری میشود. سپس سطح مقطع خیسشده از هندسه کانال محاسبه شده و دبی از رابطه Q = A × V به دست میآید.
در سامانههای راداری سطح–سرعت، رادار معمولاً سرعت موضعی سطح آب را اندازهگیری میکند، نه مستقیماً سرعت متوسط کل مقطع. برای تبدیل سرعت سطحی به سرعت متوسط باید از ضریب یا مدل هیدرولیکی مخصوص محل استفاده شود.
بنابراین دقت نهایی فقط به سنسور وابسته نیست و به تعریف مقطع، محل نصب، زاویه رادار، شرایط سطح آب، ضریب تبدیل سرعت و کالیبراسیون میدانی نیز بستگی دارد.
برای اندازهگیری غیرتماسی سطح و سرعت میتوان فلومتر راداری سطح و سرعت TRD-900 را متناسب با شرایط پروژه بررسی کرد.

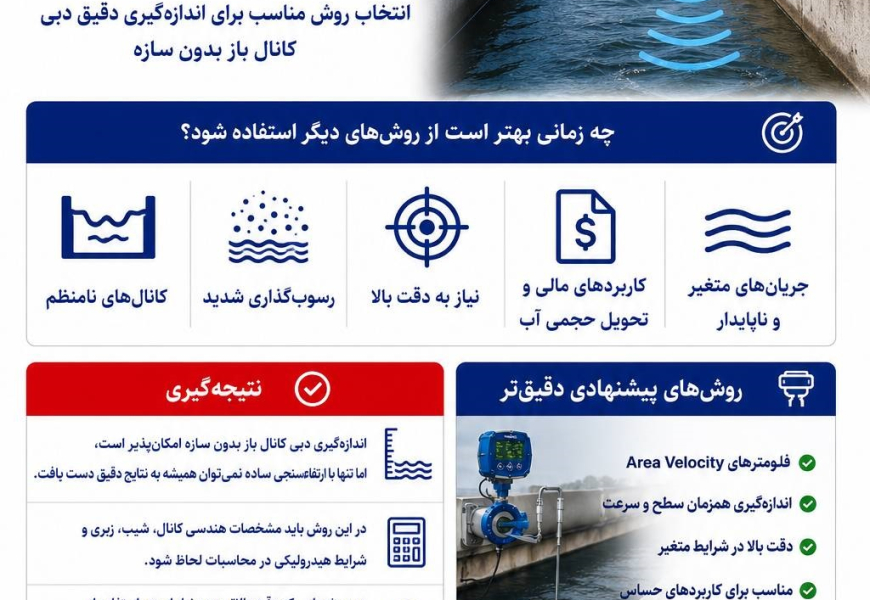

مقایسه روشهای اندازهگیری دبی بدون سازه
| روش | دادههای موردنیاز | کاربرد مناسب | محدودیت اصلی |
|---|---|---|---|
| Manning | سطح، هندسه، زبری و شیب انرژی | کانال منظم با جریان تقریباً یکنواخت | حساسیت به زبری، شیب و Backwater |
| Rating Curve | سطح و منحنی کالیبرهشده محل | مقطع دارای رابطه پایدار سطح–دبی | تغییر منحنی بر اثر رسوب یا تغییر کنترل هیدرولیکی |
| Area–Velocity | سطح، هندسه و سرعت جریان | جریان متغیر یا رابطه ناپایدار سطح–دبی | نیاز به تبدیل سرعت موضعی به سرعت متوسط و کالیبراسیون |
| Flume / Weir | هد آب و رابطه استاندارد سازه | محل دارای امکان اجرای سازه استاندارد | هزینه عمرانی و حساسیت به نصب و شرایط استغراق |
محدودیتهای محاسبه دبی فقط براساس سطح آب
جدول انتخاب سریع روش مناسب
| شرایط پروژه | روش قابل بررسی | وضعیت |
|---|---|---|
| کانال منظم با هندسه، شیب و زبری مشخص | Manning | مشروط به اعتبار هیدرولیکی |
| وجود رابطه معتبر و پایدار میان سطح و دبی | Hydraulic Rating Curve | قابل بررسی |
| جریان متغیر یا رابطه ناپایدار سطح–دبی | Area–Velocity | نیازمند |
