فلومتر کانال باز راداری ترودکس

فلومتر راداری سرعت‌سنج TRD-900

فلومتر راداری سرعت‌سنج TRD-900 یک تجهیز اندازه‌گیری غیرتماسی برای پایش سرعت جریان آب در کانال‌های روباز، رودخانه‌ها، انهار، کانال‌های آبیاری و شبکه‌های زهکشی است. این دستگاه با استفاده از فناوری رادار داپلر، بدون تماس مستقیم با سیال، سرعت سطح آب را با دقت بالا اندازه‌گیری می‌کند.
TRD-900 به دلیل عدم تماس با آب، در برابر رسوبات، خوردگی، آلودگی و گرفتگی مقاوم بوده و نیاز به نگهداری بسیار کمی دارد. این تجهیز برای نصب در محیط‌های باز و شرایط سخت صنعتی طراحی شده و می‌تواند به سیستم‌های تله‌متری، PLC و SCADA متصل شود.

قیمت محصول:
استعلام از طریق واتساپ


گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
TRODEKS TRD-900 Radar Velocity Meter

معرفی و عملکرد فلومتر راداری غیرتماسی سطح و سرعت جریان TRODEKS مدل TRD-900

اندازه‌گیری غیرتماسی سرعت سطح جریان و ارتفاع سطح آب در کانال‌های روباز، رودخانه‌ها، مسیل‌ها، شبکه‌های آبیاری و مسیرهای انتقال آب

Non-Contact Radar Surface Velocity Measurement for Open Channels and Water Monitoring Applications

TRD-900 یک فلومتر کانال باز راداری غیرتماسی است که در بالای سطح آب نصب می‌شود. بخش رادار سرعت با تحلیل اثر داپلر، سرعت موضعی سطح جریان را اندازه‌گیری می‌کند و بخش رادار سطح با فناوری FMCW ارتفاع سطح آب را به‌صورت غیرتماسی تعیین می‌کند. سپس با استفاده از هندسه واقعی مقطع و ضریب تبدیل سرعت سطحی به سرعت متوسط، دبی لحظه‌ای و حجم تجمعی محاسبه می‌شوند.

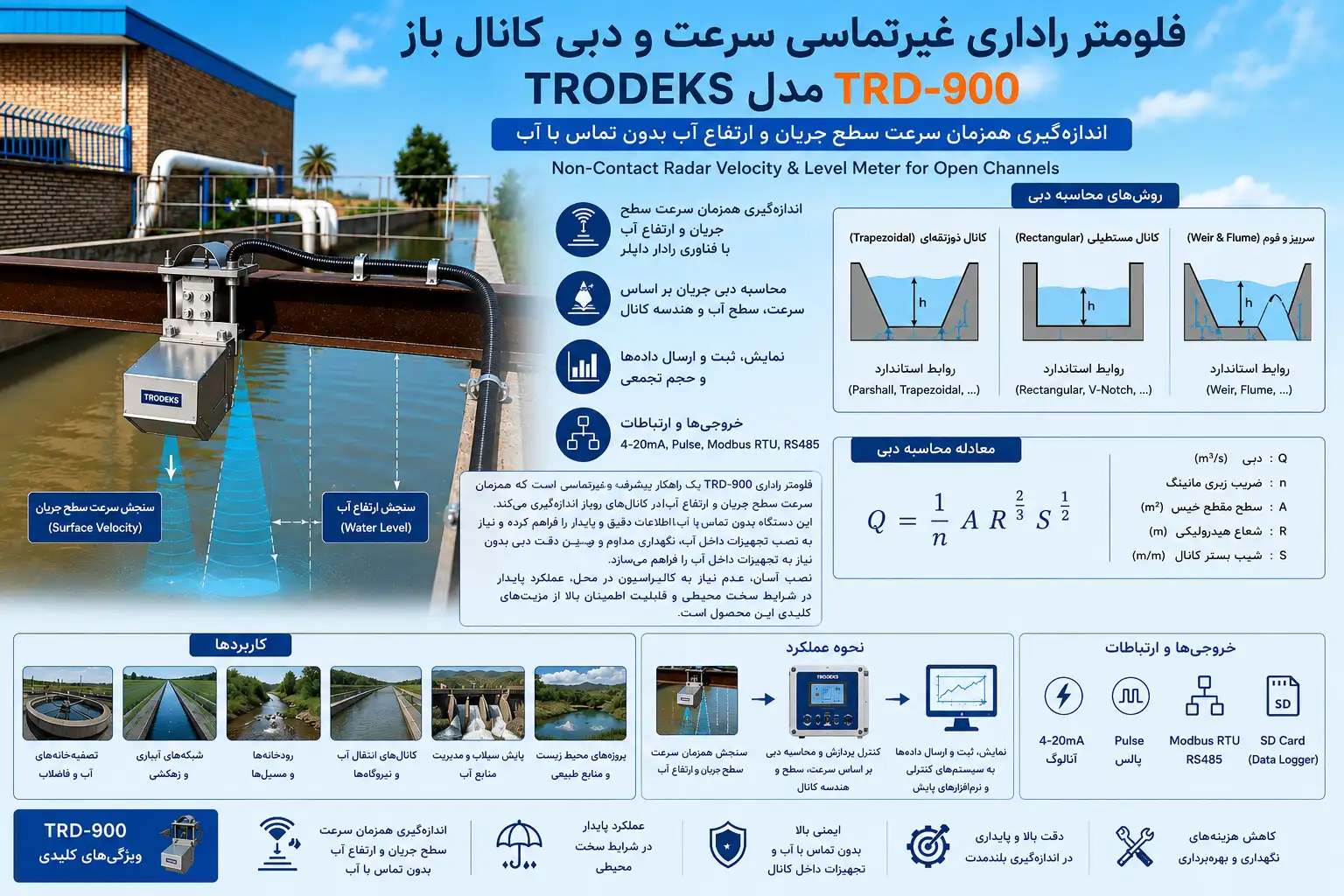

Non Contact Radar Surface Velocity Measurement for Open Channels and Water Monitoring Applications trodeks

پارامترهای مستقیمسرعت موضعی سطح جریان و ارتفاع سطح آب
نصب غیرتماسیسنسور بالای کانال قرار می‌گیرد و با آب تماس مستقیم ندارد.
دبی محاسباتیسرعت متوسط، مساحت خیس‌شده، دبی لحظه‌ای و حجم تجمعی از داده‌های سطح، سرعت و هندسه مقطع
نگهداری کمترنبود قطعه داخل آب، ریسک رسوب، گرفتگی و آسیب مکانیکی را کاهش می‌دهد.

انتخاب سریع TRD-900 برای پروژه

شرایط پروژهوضعیتروش بررسی یا پیشنهاد
کانال روباز با سطح آب قابل مشاهده و جریان سطحی مناسب مناسب ارتفاع نصب، زاویه سنسور و محدوده سرعت کنترل شود.
رودخانه، مسیل یا کانال با خطر سیلاب و اجسام شناور مناسب سازه نصب بالاتر از تراز سیلاب قرار گیرد.
نیاز به محاسبه دبی حجمی مشروط TRD-900 سطح و سرعت سطحی را اندازه‌گیری می‌کند؛ هندسه واقعی مقطع و ضریب تبدیل سرعت برای محاسبه دبی باید تعریف و اعتبارسنجی شوند.
جریان بسیار آرام یا بازتاب سطحی ضعیف نیازمند بررسی کیفیت بازتاب و شرایط واقعی جریان ارزیابی شود.
نیاز به سرعت متوسط مستقیم کل مقطع نامناسب فناوری Area-Velocity تماسی یا روش چندنقطه‌ای بررسی شود.

تصمیم ۳۰ ثانیه‌ای

TRD-900 زمانی مناسب است که هدف، اندازه‌گیری غیرتماسی سرعت سطح جریان باشد و نصب سنسور داخل آب با ریسک رسوب، خوردگی، گرفتگی، سیلاب یا دشواری دسترسی همراه باشد.

شرط اصلی انتخاب

برای اعلام دبی، TRD-900 هر دو پارامتر سطح آب و سرعت سطحی را اندازه‌گیری می‌کند؛ اما هندسه واقعی مقطع، مساحت خیس‌شده و ضریب تبدیل سرعت سطحی به سرعت متوسط باید مشخص و با داده میدانی اعتبارسنجی شوند.

معرفی فنی و مسئله اصلی اندازه‌گیری

بخش سرعت‌سنج TRD-900 در بالای سطح جریان نصب می‌شود و امواج راداری را با زاویه مشخص به سطح آب ارسال می‌کند. حرکت سطح آب موجب تغییر فرکانس سیگنال بازتابی می‌شود و دستگاه با تحلیل اثر داپلر، سرعت موضعی سطح جریان را تعیین می‌کند.

بخش سطح‌سنج راداری دستگاه با فناوری FMCW فاصله تا سطح آب را اندازه‌گیری می‌کند. با تعریف ارتفاع نصب و Datum، تراز یا عمق جریان مشخص می‌شود و این داده همراه سرعت سطحی و هندسه کانال در محاسبه دبی استفاده می‌شود.

اندازه‌گیری غیرتماسی باعث می‌شود سنسور در معرض تماس دائمی با فاضلاب، رسوب، مواد شناور، خوردگی یا سایش قرار نگیرد. این ویژگی در کانال‌هایی که دسترسی به آن‌ها دشوار است یا جریان‌های سیلابی و آلوده دارند، اهمیت بیشتری پیدا می‌کند.

تحلیل مهندسی آداک‌فلومزیت غیرتماسی‌بودن به معنی مستقل‌بودن دستگاه از شرایط هیدرولیکی نیست. زاویه نصب، محل برخورد پرتو، شکل پروفیل سرعت، تلاطم و هندسه مقطع بر کیفیت اندازه‌گیری و تبدیل سرعت به دبی اثر دارند.

مرز سیستم و تفاوت سرعت با دبی

پارامترهای مستقیم

ارتفاع سطح آب و سرعت موضعی سطح جریان، هر دو به‌صورت غیرتماسی.

پارامتر محاسباتی

مساحت خیس‌شده، سرعت متوسط، دبی لحظه‌ای و حجم تجمعی پس از تعریف هندسه و مدل تبدیل سرعت.

تجهیزات تکمیلی

استراکچر نصب، منبع تغذیه و در صورت نیاز نمایشگر، دیتالاگر یا تجهیزات تله‌متری و ارتباطی.

مرز مهم سیستموجود خروجی سرعت به‌تنهایی به معنی ارائه دبی معتبر نیست. مدل هندسی کانال، اندازه‌گیری سطح، ضریب تبدیل سرعت و اعتبارسنجی میدانی بخشی از زنجیره محاسبه دبی هستند.

خلاصه فناوری و روش محاسبه دبی

TRD-900 از رادار CW برای اندازه‌گیری سرعت موضعی سطح جریان و از رادار FMCW برای اندازه‌گیری ارتفاع سطح آب استفاده می‌کند. دبی از ترکیب ارتفاع، هندسه واقعی مقطع و تبدیل سرعت سطحی به سرعت متوسط محاسبه می‌شود.

vm = k(h) × vs
Q = A(h) × vm

ضریب تبدیل نباید بدون بررسی میدانی یا مبنای معتبر به‌صورت ثابت فرض شود؛ زیرا توزیع سرعت در کانال‌های مختلف یکسان نیست.

مزایای واقعی

  • عدم نیاز به قرارگیری سنسور داخل آب
  • کاهش مواجهه با رسوب و خوردگی
  • امکان نصب بدون توقف جریان در بسیاری از پروژه‌ها
  • افزایش ایمنی در کانال‌های عمیق یا پرخطر
  • مناسب برای پایش بلندمدت نقاط دشوار

محدودیت‌های مهم

  • اندازه‌گیری سرعت سطحی، نه سرعت مستقیم کل مقطع
  • وابستگی دبی به هندسه و ضریب تبدیل
  • حساسیت نتیجه به زاویه و محل نصب
  • نیاز به بازتاب مناسب سطح آب
  • لزوم بررسی جریان گردابی یا برگشتی

نصب صحیح و اشتباهات اصلی

اصول نصب
  • انتخاب مقطعی با جریان یکنواخت
  • کنترل ارتفاع، زاویه و فاصله سنسور
  • خارج‌کردن سازه از محدوده سیلاب
  • تثبیت پایه و جلوگیری از لرزش
  • ثبت دقیق پروفیل هندسی کانال
اشتباهات رایج
  • نصب نزدیک آبشار یا دریچه
  • استفاده از ضریب سرعت عمومی بدون اعتبارسنجی
  • فرض هندسه اسمی به‌جای برداشت واقعی
  • نادیده‌گرفتن Backwater
  • عبور کابل سیگنال کنار کابل قدرت
پیش از تغییر تنظیمات، ضرایب اصلاح یا انجام تنظیم دستگاه، ابتدا صحت سیگنال سنسور، واحدها، پارامترهای ورودی، تغذیه، کابل‌کشی و شرایط واقعی فرایند بررسی شود.

اطلاعات لازم پیش از خرید

ابعاد و نقشه مقطع کانال
حداقل و حداکثر سطح آب
حداقل و حداکثر سرعت جریان
ارتفاع و محل پیشنهادی نصب
وجود تلاطم، کف یا جریان برگشتی
نیاز به سرعت، دبی یا هر دو
نوع منبع تغذیه
نوع ارتباط با PLC یا SCADA
تصاویر محل در کم‌آبی و پرآبی
گزینه‌های خروجی، پروتکل، ثبت داده، سنجش سطح و اقلام همراه باید براساس مشخصات رسمی نسخه قابل ارائه و کد سفارش تأیید شوند.

فناوری‌های جایگزین و تجهیزات مکمل

جایگزین سطح‌محور: TBOCF

اگر پروژه بر پایه Flume، Weir، Rating Curve یا Manning و فقط اندازه‌گیری سطح باشد، کنترلر سطح‌محور می‌تواند مناسب‌تر باشد.

مشاهده فلومتر و کنترلر کانال باز TRODEKS مدل TBOCF
جایگزین اولتراسونیک یکپارچه: TCMH100

برای پروژه‌های سطح‌محور با سنجش غیرتماسی اولتراسونیک و محاسبه دبی براساس رابطه هیدرولیکی.

مشاهده فلومتر کانال باز TRODEKS مدل TCMH100
جایگزین تماسی Area–Velocity: TPDF200

برای مطالعات میدانی یا مقاطعی که سنجش سرعت داخل جریان با سنسور غوطه‌ور مناسب‌تر است.

مشاهده فلومتر داپلری پرتابل TRODEKS مدل TPDF200
دیتالاگر و تله‌متری

برای ثبت تاریخی و ارسال از راه دور قابل بررسی است. نوع رابط، حافظه و فناوری ارتباطی باید با Variant و کد سفارش نهایی تطبیق داده شود.

مطالب و پروژه‌های مرتبط

برای بررسی روش اندازه‌گیری، شرایط هیدرولیکی محل و نمونه‌های اجرایی مرتبط با TRD-900، منابع داخلی زیر قابل مطالعه هستند.

پرسش‌های متداول

آیا TRD-900 دبی را مستقیماً اندازه‌گیری می‌کند؟
پارامتر مستقیم سنسور، سرعت سطح جریان است. برای محاسبه دبی باید سرعت متوسط، مساحت خیس‌شده و سطح آب نیز مشخص شوند.
آیا سنسور باید با آب تماس داشته باشد؟
خیر. سنسور بالای سطح آب نصب می‌شود؛ اما باید دید مستقیم و زاویه مناسب داشته باشد.
آیا بارندگی و سیلاب مانع استفاده می‌شوند؟
فناوری غیرتماسی مزیت دارد، اما محل نصب باید خارج از محدوده غرق‌شدن، ضربه اجسام و لرزش شدید باشد.
آیا برای هر کانالی یک ضریب سرعت ثابت کافی است؟
خیر. ضریب تبدیل سرعت سطحی به سرعت متوسط به هندسه مقطع، ارتفاع آب، زبری، پروفیل سرعت، آشفتگی و محل نصب وابسته است و باید با مبنای معتبر یا داده میدانی همان محل اعتبارسنجی شود.
آیا TRD-900 ارتفاع سطح آب را هم مستقیماً اندازه‌گیری می‌کند؟
بله. در پیکربندی معرفی‌شده، TRD-900 دارای بخش رادار سطح است و ارتفاع سطح آب را به‌صورت غیرتماسی اندازه‌گیری می‌کند. دبی پس از ترکیب داده سطح، سرعت سطحی و هندسه مقطع محاسبه می‌شود.
تفاوت TRD-900 با فلومترهای کانال باز صرفاً سطح‌محور چیست؟
TRD-900 هم سرعت سطحی و هم ارتفاع سطح آب را اندازه‌گیری می‌کند و دبی را با روش Surface Velocity–Area محاسبه می‌کند. سیستم‌های صرفاً سطح‌محور معمولاً دبی را از رابطه هد–دبی، Rating Curve یا Manning به‌دست می‌آورند و ورودی سرعت ندارند.

منابع و اعتبار فنی محتوا

  • TRD-900 Radar Flow Meter — Technical Parameters / Product Documentation.
  • مبنای تأییدشده سیستم: رادار سرعت CW + رادار سطح FMCW؛ اندازه‌گیری مستقیم سرعت سطحی و ارتفاع سطح آب.
  • تجربه اجرایی آداک‌فلو در نصب و راه‌اندازی TRD-900 در خروجی تصفیه‌خانه فاضلاب.
  • دقت نهایی دبی باید براساس هندسه واقعی، ضریب تبدیل سرعت، شرایط هیدرولیکی و داده مرجع همان پروژه ارزیابی شود.
شناسنامه محتوا
تهیه محتوا: واحد مهندسی آداک‌فلو
بازبینی فنی: واحد مهندسی آداک‌فلو
Revision محتوا: 1.1
آخرین بازبینی: 2026-08-24
مدل بررسی‌شده: TRODEKS TRD-900


جمع‌بندی صادقانه

TRD-900 برای اندازه‌گیری غیرتماسی سرعت سطح جریان در کانال‌ها و مسیرهای روباز گزینه‌ای قابل بررسی است؛ به‌ویژه در پروژه‌هایی که ورود سنسور به آب با ریسک نگهداری، ایمنی یا آسیب سیلاب همراه است. بااین‌حال، تبدیل سرعت سطحی به دبی معتبر به سنجش سطح، هندسه دقیق مقطع، محل نصب مناسب، ضریب تبدیل قابل دفاع و اعتبارسنجی داده‌ها وابسته است.

بررسی فنی محل نصب TRD-900

برای ارزیابی امکان استفاده از TRD-900، نقشه مقطع کانال، محدوده سطح و سرعت، تصاویر محل، ارتفاع نصب، نوع جریان و نیاز ارتباطی پروژه را برای آداک‌فلو ارسال کنید.

TRODEKS TRD-900 · Radar Velocity Meter

زمینه‌های کاربردی TRD-900 Radar Velocity Meter

کاربردهای متداول فلومتر راداری غیرتماسی TRD-900 در پایش سرعت و دبی جریان‌های روباز

1
کانال‌های روباز انتقال آب اندازه‌گیری سرعت جریان و کمک به محاسبه دبی در کانال‌های بتنی، کانال‌های خاکی، کانال‌های انتقال آب کشاورزی و شبکه‌های توزیع آب.
2
شبکه‌های آبیاری و زهکشی پایش میزان جریان در کانال‌های آبیاری، کنترل توزیع آب، بررسی عملکرد شبکه، تشخیص کم‌آبی یا اضافه‌دبی و مدیریت مصرف آب کشاورزی.
3
رودخانه‌ها، مسیل‌ها و آبراهه‌های طبیعی اندازه‌گیری غیرتماسی سرعت جریان در محیط‌های طبیعی که ورود سنسور به آب دشوار، خطرناک یا پرهزینه است.
4
سامانه‌های هشدار سیلاب استفاده در ایستگاه‌های پایش سیلاب برای ثبت تغییرات سرعت جریان و سطح آب. پایش مداوم جریان و تراز آب یکی از مهم‌ترین ورودی‌های سامانه‌های هشدار زودهنگام و پیش‌بینی سیلاب محسوب می‌شود.
5
دریچه‌های مخازن، سدها و خروجی آبگیرها پایش جریان خروجی از مخازن، دریچه‌ها، سرریزها و کانال‌های پایین‌دست سد بدون نیاز به نصب تجهیزات داخل آب.
6
شبکه‌های جمع‌آوری آب‌های سطحی شهری کنترل جریان در کانال‌های دفع آب‌های سطحی، مسیل‌های شهری، کالورت‌ها و زهکش‌های شهری، به‌ویژه در زمان بارندگی‌های شدید.
7
شبکه‌های فاضلاب و پساب صنعتی پایش دبی و سرعت جریان در کانال‌های روباز فاضلاب، خروجی تصفیه‌خانه‌ها، کانال‌های پساب صنعتی و نقاط تخلیه بدون تماس مستقیم سنسور با سیال.
8
تصفیه‌خانه‌های آب و فاضلاب اندازه‌گیری غیرتماسی در ورودی، خروجی یا کانال‌های میانی تصفیه‌خانه برای کنترل فرآیند، ثبت داده‌ها و پایش عملکرد بهره‌برداری.
9
پروژه‌های هیدرومتری و منابع آب استفاده در ایستگاه‌های اندازه‌گیری منابع آب برای جمع‌آوری داده‌های سرعت، سطح و دبی جریان در بازه‌های زمانی طولانی.
10
پایش زیست‌محیطی کنترل جریان رودخانه‌ها، زهکش‌ها و خروجی‌های صنعتی برای ارزیابی اثرات زیست‌محیطی، پایش تخلیه پساب و مدیریت کیفیت منابع آب.
11
صنایع معدنی و خطوط زهکشی معادن پایش جریان آب برگشتی، زهکش‌های معدنی، کانال‌های انتقال پساب معدنی و جریان‌های روباز در محیط‌هایی با رسوب، گل‌ولای و آلودگی بالا.
12
کشاورزی هوشمند استفاده در سامانه‌های هوشمند آبیاری برای ثبت جریان واقعی آب، مدیریت نوبت‌بندی آبیاری و کاهش هدررفت منابع آبی.
13
پایش از راه دور و تله‌متری اتصال به سیستم‌های Data Logger، PLC، SCADA، LoRa و سایر سامانه‌های مخابراتی برای ارسال داده از نقاط دورافتاده و پایش آنلاین.
14
مدیریت بحران و شرایط اضطراری کاربرد در نقاط پرخطر برای پایش افزایش ناگهانی جریان، انسداد کانال، برگشت جریان، طغیان رودخانه و سایر شرایط غیرعادی شبکه.
15
پروژه‌های تحقیقاتی دانشگاهی و سازمانی استفاده در مطالعات هیدرولیکی، مدل‌سازی جریان، کالیبراسیون مدل‌های بارش-رواناب، بررسی رفتار جریان در کانال‌های روباز و تحلیل داده‌های هیدرومتری.
16
پایش آنلاین دبی بدون تماس با سیال مناسب برای محل‌هایی که نصب سنسورهای تماسی موجب گرفتگی، خوردگی، آسیب تجهیزات، افزایش نیاز به سرویس یا کاهش ایمنی می‌شود.
17
کانال‌های دارای رسوب، شناور و آلودگی به دلیل نصب در بالای کانال و اندازه‌گیری غیرتماسی، برای محیط‌هایی که رسوب، کف، آشغال، گیاهان آبزی یا مواد شناور وجود دارد گزینه‌ای ایده‌آل است.
18
سیستم‌های پایش مصرف و کنترل بهره‌برداری ثبت داده‌های دبی و سرعت جریان برای گزارش‌گیری، تحلیل عملکرد شبکه، کنترل مصرف آب، کاهش تلفات و تصمیم‌گیری مدیریتی.
نکته مهندسی کاربرد نهایی TRD-900 باید براساس شرایط هیدرولیکی محل، کیفیت بازتاب سطح، هندسه مقطع، محدوده سرعت، ارتفاع نصب و نیاز پروژه به سرعت یا دبی بررسی شود.

نظرات کاربران

هنوز نظری برای این محصول وجود ندارد.
TRODEKS TRD-900 · Radar Velocity Meter

مشخصات فنی TRD-900 Radar Velocity Meter

خلاصه مشخصات عملکردی، الکتریکی، راداری، ارتباطی و نصب

مشخصهمقدار
نوع تجهیز فلومتر راداری سرعت و دبی
مدل TRD-900
تکنولوژی اندازه‌گیری Radar / Microwave
اصل اندازه‌گیری Planar Microstrip Array Antenna CW + FMCW
نوع اندازه‌گیری غیرتماسی (Non-Contact)
پارامترهای قابل اندازه‌گیری سرعت جریان، سطح آب، دبی لحظه‌ای، دبی تجمعی
مد کاری Manual / Automatic / Telemetry
محیط کاری عملکرد 24 ساعته، مناسب شرایط بارانی و محیط‌های باز
دمای کاری 30- تا 80+ درجه سانتی‌گراد
ولتاژ تغذیه 5.5 تا 32VDC
جریان مصرفی کمتر از 150mA در حالت کاری با ورودی 12VDC
جریان آماده‌به‌کار کمتر از 1mA
توان رادار سرعت 50mW
فرکانس رادار سرعت 24GHz
فاصله مؤثر اندازه‌گیری سرعت تا 40 متر
محدوده اندازه‌گیری سرعت 0.03 تا 20 متر بر ثانیه (m/s)
دقت اندازه‌گیری سرعت 0.01 متر بر ثانیه
زاویه آنتن رادار سرعت 12 درجه
توان رادار سطح 100mW
فرکانس رادار سطح 24GHz
محدوده اندازه‌گیری سطح تا 40 متر
دقت اندازه‌گیری سطح ±3 سانتی‌متر
زاویه آنتن رادار سطح 11 درجه
خروجی‌ها RS232 / RS485 / 4-20mA
ارتباط بی‌سیم LoRa / 433MHz (اختیاری)
فاصله انتقال داده بی‌سیم تا 5 کیلومتر با LoRa
قابلیت‌های نرم‌افزاری تنظیم مقطع کانال، دریافت داده، گزارش‌گیری، آمار جریان و چاپ گزارش
نوع نصب نصب در بالای کانال، رودخانه یا سازه هیدرولیکی
زاویه نصب پیشنهادی 45 درجه در خلاف جهت جریان
کاربردها رودخانه‌ها، کانال‌های آبیاری، شبکه‌های زهکشی، فاضلاب، هشدار سیلاب، پایش دبی و پروژه‌های هیدرومتری
