تعریف مهندسی در یک نگاه
منحنی تراز–دبی یک مدل کالیبرهشده و وابسته به محل است، نه یک سنسور مستقل. سنسور، سطح آب را اندازه میگیرد و کنترلر یا سامانه پردازش، با استفاده از منحنی معتبر همان ایستگاه، دبی متناظر را محاسبه میکند. اعتبار نتیجه به پایداری مقطع، صحت تراز مرجع، کیفیت اندازهگیریهای مبنا، دامنه پوشش دادهها و کنترل تغییرات هیدرولیکی بستگی دارد.
پاسخ کوتاه: یک ارتفاع مشخص فقط زمانی میتواند به یک دبی مشخص تبدیل شود که رابطه تراز–دبی در محل، پایدار و تقریباً یکتا باشد. در حضور Backwater متغیر، جریان برگشتی، تغییر بستر یا Hysteresis، ممکن است برای یک تراز واحد چند مقدار دبی رخ دهد؛ در این وضعیت، منحنی تکمتغیره بدون اصلاح یا اندازهگیری تکمیلی قابل اتکا نیست.

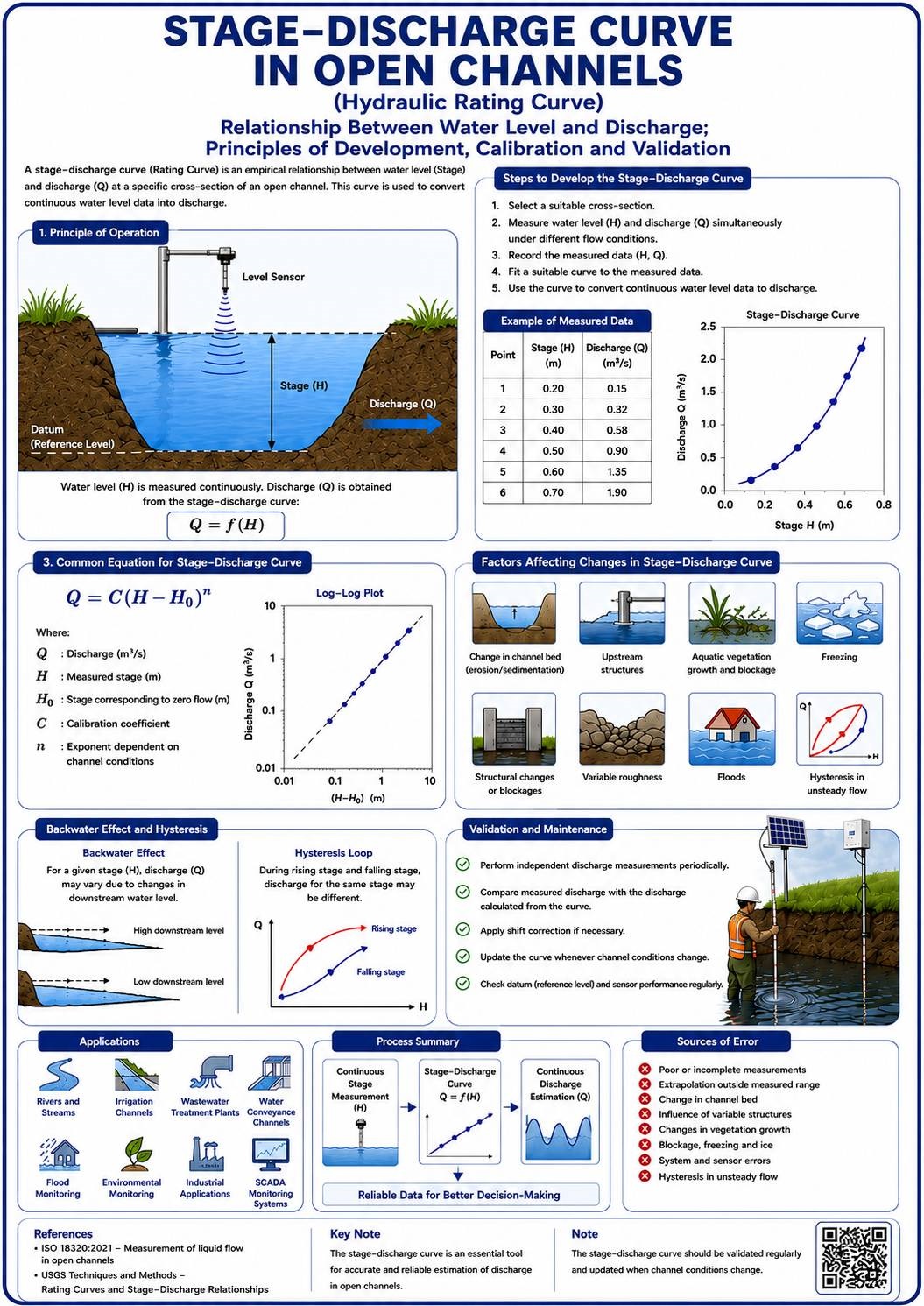

منحنی تراز–دبی چیست؟
منحنی تراز–دبی رابطهای بین دو متغیر اصلی است:
- تراز یا Stage (H): ارتفاع سطح آب نسبت به یک Datum یا تراز مرجع ثابت.
- دبی یا Discharge (Q): حجم آب عبوری از مقطع در واحد زمان، مانند مترمکعب بر ثانیه یا لیتر بر ثانیه.
برای توسعه این رابطه، تراز آب در چند وضعیت بهرهبرداری ثبت میشود و همزمان دبی واقعی با روشی مستقل اندازهگیری میگردد. سپس نقاط حاصل روی نمودار قرار میگیرند و یک معادله یا منحنی مناسب بر آنها برازش داده میشود. پس از تأیید منحنی، سامانه میتواند تراز ثبتشده را به دبی لحظهای و در ادامه به حجم تجمعی تبدیل کند.
مطابق ISO 18320:2020، تعیین رابطه تراز–دبی باید بر پایه تعداد کافی اندازهگیریهای همزمان تراز و دبی انجام شود. این استاندارد موضوعاتی مانند کانال پایدار یا ناپایدار، تغییر کنترل، جریان روی دشت سیلابی، Backwater متغیر و Hysteresis را نیز در دامنه خود قرار میدهد.
تفاوت کانال طبیعی با فلوم و سرریز استاندارد
در رودخانه یا کانال فاقد سازه، رابطه تراز–دبی به هندسه واقعی مقطع، شیب انرژی، زبری، وضعیت بستر، شرایط پاییندست و دادههای میدانی همان محل وابسته است. بنابراین منحنی هر ایستگاه اختصاصی است و نمیتوان منحنی یک کانال را برای کانال دیگری استفاده کرد.
در فلومها و ویرهای استاندارد، رابطه هد–دبی در صورت ساخت، نصب و بهرهبرداری صحیح از قبل تعریف شده و معمولاً پایدارتر است. بااینحال، تراز نبودن سازه، محل اشتباه سنجش هد، رسوب، نشتی، مواد شناور یا غرقشدگی پاییندست میتواند رابطه استاندارد را مخدوش کند.
اصل عملکرد و فرم متداول معادله Rating Curve
- سطح آب بهصورت پیوسته با سنسور سازگار اندازهگیری میشود.
- در چند وضعیت جریان، دبی واقعی و مستقل اندازهگیری میگردد.
- هر مقدار دبی به تراز متناظر و زمان ثبت آن متصل میشود.
- پس از کنترل کیفیت دادهها، رابطه ریاضی یا جدول تراز–دبی ساخته میشود.
- کنترلر، تراز لحظهای را از روی منحنی به دبی تبدیل میکند.
| پارامتر | تعریف مهندسی | ملاحظه |
|---|---|---|
| Q | دبی جریان | واحد باید در تمام محاسبات یکسان باشد. |
| H | تراز اندازهگیریشده سطح آب | نسبت به Datum ثابت تعریف میشود. |
| H0 | تراز مؤثر صفر جریان | الزاماً برابر کف کانال یا صفر سنسور نیست. |
| C | ضریب مقیاس یا کالیبراسیون | از برازش دادههای میدانی تعیین میشود. |
| n | توان وابسته به هندسه و نوع کنترل | نباید بدون تحلیل از پروژه دیگری کپی شود. |
چرا منحنی چندبخشی استفاده میشود؟
در بسیاری از ایستگاهها یک رابطه توانی برای تمام محدوده جریان کافی نیست. با افزایش تراز ممکن است کنترل از کف کانال به دیواره، پل، آبگذر، پوشش سیلابی یا سازه پاییندست منتقل شود. در این حالت، محدوده دبی کم، متوسط و زیاد با Segmentهای جداگانه مدل میشوند و پیوستگی و رفتار محل اتصال بخشها باید کنترل گردد.
مراحل تهیه Hydraulic Rating Curve
۱. انتخاب محل و ارزیابی هیدرولیکی
مقطع باید تا حد امکان پایدار، قابل دسترس و نماینده جریان اصلی باشد. وجود گردابه، پرش هیدرولیکی، ورودی جانبی، تلاطم شدید، فرسایش سریع، رسوب متغیر یا اثر متناوب پاییندست، عدمقطعیت را افزایش میدهد. پیش از نصب، ارزیابی هیدرولیکی محل فلومتر کانال باز باید انجام شود.
۲. تعیین Datum و صفر مرجع
تمام قرائتهای سطح باید به یک مبنای ارتفاعی ثابت متصل باشند. Benchmark، پایه سنسور و تراز مرجع باید مستند و در برابر نشست، ضربه یا جابهجایی محافظت شوند. تغییر Datum بدون اصلاح سوابق، کل منحنی را جابهجا میکند.
۳. نصب و کنترل سنسور سطح
سنسور راداری، اولتراسونیک، فشاری یا شناوری باید متناسب با شرایط محیط انتخاب شود. فاصله مرجع، ناحیه کور، تراز نصب، جبران دما، پایداری پایه، رسوب احتمالی و محدوده اندازهگیری کنترل میشوند. خروجی سنسور باید با قرائت دستی یا مرجع مستقل مقایسه گردد.
۴. برداشت هندسه واقعی مقطع
عرض، تراز کف، دیوارهها، شیب، نقاط شکست و وضعیت رسوب ثبت میشوند. در مقاطع نامنظم، برداشت مختصات عرضی دقیقتر از فرض یک شکل ساده است. هندسه باید به نقطه سنجش تراز و مقطع اندازهگیری دبی مرتبط باشد.
۵. اندازهگیری زوجهای همزمان تراز و دبی
دادهها باید طیف واقعی کارکرد، از دبی کم تا شرایط متوسط و زیاد را پوشش دهند. تعداد اندازهگیریها یک عدد ثابت و عمومی ندارد؛ کفایت داده به گستره جریان، تغییرپذیری سایت، دقت مورد انتظار و الزامات استاندارد یا قرارداد وابسته است.
دبی مرجع میتواند با روش سرعت–سطح چندنقطهای، Current Meter، ADCP، روش حجمی برای جریانهای کوچک، موازنه مخزن یا سازه استاندارد معتبر اندازهگیری شود. زمان ثبت تراز و دبی باید همزمان یا با تصحیح زمانی قابل دفاع باشد.
۶. کنترل کیفیت دادههای میدانی
شرایط غیرعادی مانند تغییر ناگهانی دریچه، بارندگی، ورود جریان جانبی، حرکت رسوب، کف، آشغال، ناپایداری سنسور یا تغییر Datum باید همراه داده ثبت شوند. نقاط دورافتاده نباید صرفاً برای بهتر شدن برازش حذف شوند؛ علت فیزیکی آنها باید بررسی و مستند گردد.
۷. برازش منحنی و تعیین پارامترها
پارامترهای H0، C و n با تحلیل دادهها تعیین میشوند. انتخاب مدل باید علاوه بر شاخص آماری، با منطق هیدرولیکی محل سازگار باشد. در صورت تغییر کنترل، برازش چندبخشی یا روش جایگزین بررسی میشود.
۸. بررسی باقیماندهها و عدمقطعیت
اختلاف دبی اندازهگیریشده و دبی محاسبهشده برای تمام نقاط بررسی میشود. الگوی جهتدار باقیماندهها میتواند نشانه انتخاب مدل نامناسب، Backwater، خطای تراز، تغییر مقطع یا نیاز به تقسیم منحنی باشد.
۹. پیادهسازی در کنترلر یا دیتالاگر
رابطه ممکن است بهصورت ضرایب معادله، جدول نقاط یا چند Segment در کنترلر تعریف شود. واحدها، Offset، محدوده معتبر، نرخ نمونهبرداری، میانگینگیری و نحوه محاسبه Total Flow باید بررسی شوند.
۱۰. آزمون پذیرش و مستندسازی
نسخه منحنی، تاریخ اجرا، دادههای مبنا، روش مرجع، پارامترها، محدوده معتبر، عدمقطعیت و شرایط استثنا باید ثبت شوند. آزمون نهایی بهتر است در چند وضعیت جریان و با دادهای مستقل از دادههای برازش انجام شود.
تفاوت تهیه، کالیبراسیون، اعتبارسنجی و راستیآزمایی
| مرحله | هدف | خروجی |
|---|---|---|
| توسعه یا تهیه | ساخت رابطه اولیه از زوج دادههای تراز و دبی | منحنی، معادله یا جدول اولیه |
| کالیبراسیون | تنظیم پارامترها برای کاهش اختلاف با دادههای مرجع | ضرایب و محدوده معتبر |
| اعتبارسنجی | آزمون عملکرد با دادههای مستقل یا شرایط خارج از مجموعه برازش | خطا، عدمقطعیت و پذیرش یا رد |
| راستیآزمایی دورهای | کنترل اینکه رابطه هنوز معتبر است | تأیید، Shift Correction یا منحنی جدید |
H0 دقیقاً چیست؟
H0 تراز مؤثر صفر جریان در رابطه توانی است. این مقدار میتواند با پایینترین نقطه کنترل هیدرولیکی مرتبط باشد، اما الزاماً برابر کف کانال، صفر نمایشگر یا Datum نیست. انتخاب نادرست H0 میتواند توان منحنی و برآورد دبی کم را بهطور محسوس منحرف کند.
اعتبارسنجی باید در چه محدودهای انجام شود؟
بهترین حالت، بررسی منحنی در دبی کم، متوسط و زیاد و در شرایط واقعی بهرهبرداری است. استفاده از یک نقطه آزمون برای تأیید کل گستره کافی نیست. اگر دادههای معتبر فقط بخش محدودی از دامنه را پوشش دهند، برونیابی خارج از آن محدوده باید با عدمقطعیت بیشتر و هشدار روشن همراه باشد.
اثر Backwater، Hysteresis و تغییر کنترل هیدرولیکی
Backwater یا پسزدگی آب
وقتی تراز پاییندست، دریچه، مخزن، انسداد یا سازهای دیگر بر عمق محل اندازهگیری اثر بگذارد، یک تراز ممکن است با دبیهای متفاوت همراه شود. در این وضعیت، منحنی تکمتغیره Q=f(H) رابطه یکتایی ارائه نمیکند. راهکار میتواند شامل انتقال ایستگاه، اندازهگیری سرعت، سنجش دو تراز، روش Stage–Fall، مدل چندپارامتری یا ایجاد کنترل هیدرولیکی باشد.
Hysteresis یا حلقه رفتوبرگشت سیلاب
در موج سیلابی، شیب انرژی در شاخه صعودی و نزولی یکسان نیست. بنابراین در یک تراز مشابه، دبی هنگام بالا آمدن آب میتواند با دبی هنگام فروکش تفاوت داشته باشد. یک منحنی ثابت این حلقه را نمایش نمیدهد و در کاربردهای حساس ممکن است روش Dynamic Rating یا اندازهگیری تکمیلی لازم باشد.
Shifting Control یا جابهجایی کنترل
رسوب، فرسایش، رشد گیاه، تجمع آشغال، یخ، تغییر دریچه یا عملیات عمرانی میتواند رابطه را بهطور موقت یا دائمی جابهجا کند. در صورت وجود شواهد کافی، Shift Correction مستند قابل اعمال است؛ اما تغییر اساسی باید با منحنی جدید یا مدل مناسبتر پاسخ داده شود.
منابع خطا و عدمقطعیت در منحنی تراز–دبی
نصب نامناسب، Offset اشتباه، موج، کف، دما، رسوب یا جابهجایی سنسور.
تعداد ناکافی نقاط سرعت، مقطع نامناسب، تجهیزات کالیبرهنشده یا ناپایداری جریان.
کمبود داده در دبی بسیار کم یا زیاد و اتکا به برونیابی طولانی.
رسوب، فرسایش، تغییر دیواره، تخریب کف یا تجمع مواد جامد.
Backwater متغیر، دریچه، مخزن، آبگرفتگی یا اتصال به رودخانه.
فرض یک Segment، H0 نادرست یا نادیده گرفتن تغییر کنترل.
چرا ضریب تعیین بالا بهتنهایی کافی نیست؟
یک برازش ممکن است از نظر آماری مناسب به نظر برسد، اما منطق هیدرولیکی نادرست یا دادههای محدود داشته باشد. ارزیابی باید شامل توزیع باقیماندهها، خطای نسبی در بخشهای مختلف، پایداری پارامترها، تحلیل حساسیت و کنترل مستقل میدانی باشد.
پایش، Shift Correction و زمان بازبینی منحنی
منحنی تراز–دبی دائمی نیست. حتی در یک کانال بتنی، رسوب، تعمیرات، تغییر شرایط پاییندست یا خطای مکانیکی میتواند رابطه را تغییر دهد. دوره بازبینی باید بر اساس حساسیت پروژه، پایداری مقطع و شدت تغییرات سایت تعیین شود.
بازبینی فوری در شرایط زیر توصیه میشود:
- پس از سیلاب یا دبی غیرعادی؛
- بعد از لایروبی، تعمیر یا تغییر سازه؛
- پس از جابهجایی سنسور یا تغییر Datum؛
- در صورت تجمع رسوب، گیاه یا آشغال؛
- با مشاهده اختلاف پایدار با روش مرجع؛
- پس از تغییر دریچه یا تراز پاییندست؛
- هنگام تغییر محسوس مقطع یا زبری؛
- در صورت خروج دادهها از الگوی قبلی.
مقایسه Rating Curve با Manning، Area–Velocity و فلوم یا ویر
| روش | پارامتر اصلی | شرط کلیدی | محدودیت مهم | کاربرد مناسب |
|---|---|---|---|---|
| Hydraulic Rating Curve | تراز + داده کالیبراسیون | رابطه پایدار و تقریباً یکتا | تغییر بستر و Backwater | رودخانه و کانال موجود |
| Manning Equation | هندسه، زبری و شیب انرژی | جریان تقریباً یکنواخت | برآورد n و شیب انرژی | کانال منظم و پایدار |
| Area–Velocity | سطح مقطع + سرعت | سرعت نماینده و هندسه معتبر | پروفایل نامتقارن و گردابه | جریان متغیر یا Backwater |
| Flume / Weir | هد روی سازه استاندارد | ساخت و نصب استاندارد | افت هد، رسوب و غرقشدگی | اندازهگیری پایدار و کنترلی |
کاربردهای مهندسی منحنی تراز–دبی
چه زمانی این روش قابل بررسی است؟
- مقطع نسبتاً پایدار و قابل برداشت باشد.
- امکان اندازهگیری مستقل دبی در چند وضعیت وجود داشته باشد.
- رابطه تراز–دبی در محدوده هدف تقریباً یکتا و تکرارپذیر باشد.
- هدف، پایش پیوسته با ثبت سطح و تبدیل آن به دبی باشد.
- برنامه بازدید، کنترل و بازکالیبراسیون تعریف شود.
چه زمانی روش جایگزین ارجح است؟
- Backwater متغیر یا جریان جزرومدی وجود دارد.
- مقطع بهسرعت رسوب میگیرد یا فرسایش مییابد.
- برای یک تراز، دبیهای متفاوت بهطور مکرر ثبت میشود.
- جریان معکوس، چندجهته یا دارای Hysteresis قابلتوجه است.
- دقت قراردادی بالا نیازمند سنجش مستقل سرعت یا کنترل هیدرولیکی است.
چکلیست اطلاعات لازم برای طراحی منحنی
سؤالات متداول درباره Hydraulic Rating Curve
آیا فقط اندازهگیری سطح برای محاسبه دبی کافی است؟
فقط زمانی که رابطه معتبر، پایدار و کالیبرهشدهای بین تراز و دبی وجود داشته باشد. سنسور سطح بهتنهایی سرعت یا دبی را اندازهگیری نمیکند.
برای ساخت منحنی چند اندازهگیری لازم است؟
عدد ثابتی برای همه پروژهها وجود ندارد. دادهها باید محدوده بهرهبرداری و کنترلهای مختلف را با تراکم کافی پوشش دهند و کفایت آنها بر اساس استاندارد، عدمقطعیت و حساسیت پروژه ارزیابی شود.
آیا یک منحنی برای همیشه معتبر است؟
خیر. رسوب، فرسایش، گیاه، آشغال، تغییر سازه، سیلاب و Backwater میتوانند رابطه را تغییر دهند. منحنی باید با اندازهگیریهای دورهای کنترل شود.
آیا میتوان از سنسور اولتراسونیک یا راداری استفاده کرد؟
بله. هر دو فناوری میتوانند تراز آب را اندازهگیری کنند، مشروط بر آنکه محدوده، ناحیه کور، شرایط محیطی، زاویه نصب و مرجع ارتفاعی بهدرستی انتخاب شوند.
تفاوت Rating Curve با معادله Manning چیست؟
Rating Curve بر دادههای واقعی همزمان تراز و دبی همان محل استوار است. Manning سرعت و دبی را از هندسه، شعاع هیدرولیکی، زبری و شیب انرژی برآورد میکند. هر دو روش به فرضیات و شرایط معتبر خود نیاز دارند.
در Backwater میتوان از منحنی تکمتغیره استفاده کرد؟
اگر Backwater باعث شود برای یک تراز، دبیهای متفاوت ایجاد شود، منحنی Q=f(H) کافی نیست. اندازهگیری سرعت، سطح پاییندست، روش Stage–Fall یا مدل چندپارامتری باید بررسی شود.
برونیابی منحنی تا دبیهای بسیار بالا مجاز است؟
برونیابی خارج از دامنه دادههای معتبر، عدمقطعیت را افزایش میدهد و ممکن است تغییر کنترل را نادیده بگیرد. محدوده برونیابی باید محدود، مستند و با تحلیل هیدرولیکی پشتیبانی شود.
آیا منحنی برای تحویل مالی آب کافی است؟
این موضوع به قرارداد، استاندارد مرجع، عدمقطعیت مجاز، قابلیت ردیابی و برنامه کالیبراسیون بستگی دارد. برای کاربرد مالی یا قانونی، ارزیابی مستقل و الزامات پذیرش دقیقتری لازم است.
چرا گاهی از چند Segment استفاده میشود؟
زیرا نوع کنترل هیدرولیکی ممکن است با افزایش سطح تغییر کند. هر Segment باید بخشی از محدوده را مدل کند و اتصال بخشها از نظر پیوستگی و منطق فیزیکی بررسی شود.
جمعبندی مهندسی
منحنی تراز–دبی راهکاری مؤثر برای تبدیل پیوسته سطح آب به دبی است، اما فقط زمانی اعتبار دارد که با دادههای واقعی همان محل تهیه، کالیبره و مستقل از دادههای برازش اعتبارسنجی شود. کیفیت سنسور سطح مهم است، ولی پایداری مقطع، Datum، روش دبی مرجع، پوشش محدوده جریان و کنترل تغییرات هیدرولیکی نقش تعیینکنندهتری در دقت نهایی دارند.
در کانالهای پایدار و دارای رابطه تقریباً یکتا، Hydraulic Rating Curve میتواند راهکاری اقتصادی و قابل اعتماد باشد. در شرایط Backwater متغیر، Hysteresis، تغییر سریع بستر یا جریان معکوس، باید روشهایی مانند Area–Velocity، Index Velocity، Stage–Fall، سازه استاندارد یا مدل هیدرولیکی ارزیابی شوند.
برای تهیه یا بازبینی منحنی تراز–دبی پروژه نیاز به بررسی فنی دارید؟
ابعاد و نقشه مقطع، محدوده دبی، تراز آب، تصاویر محل، شرایط پاییندست و اطلاعات روش اندازهگیری مرجع را برای واحد مهندسی ارسال کنید تا امکان استفاده از Rating Curve، روش سرعت–سطح، معادله Manning یا سازه اندازهگیری مناسب بررسی شود.
ارسال اطلاعات پروژه برای بررسی فنیمنابع فنی و استانداردهای پیشنهادی
- ISO 18320:2020 — Hydrometry — Measurement of liquid flow in open channels — Determination of the stage–discharge relationship.
- U.S. Geological Survey — Does stage tell you how much water is flowing in a stream?
- U.S. Geological Survey — Streamgaging Basics.
- U.S. Geological Survey — How does USGS collect streamflow data?
- USGS TWRI 3-A10 — Discharge Ratings at Gaging Stations.
- USGS — Dynamic rating method for computing discharge and stage time-series data.
- U.S. Bureau of Reclamation — Water Measurement Manual, Open-Channel Measurement.
این مطلب راهنمای عمومی فنی است. طراحی نهایی، تعداد برداشتها، روش برازش، حدود پذیرش و برنامه کالیبراسیون باید براساس دادههای واقعی پروژه، استاندارد مرجع، دستورالعمل تجهیزات و بازبینی مهندسی تعیین شود.
