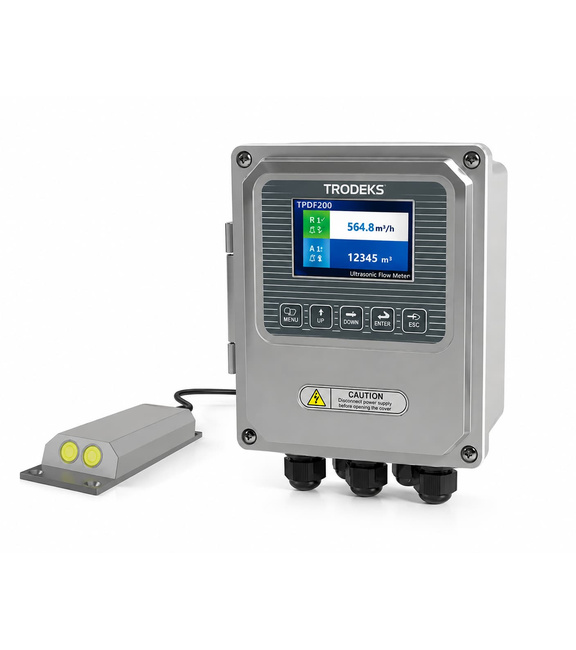

فلومتر داپلری کانال باز TRODEKS مدل TPDF200
فلومتر کانال باز TRODEKS مدل TPDF200 یک سیستم ثابت Area–Velocity برای اندازه‌گیری دبی در کانال‌های روباز، لوله‌های نیمه‌پر، کانال‌های انتقال، آبراهه‌ها و Culvert است. سنسور غوطه‌ور دستگاه، سرعت جریان را با فناوری Ultrasonic Doppler و عمق آب را با سنسور فشار اندازه‌گیری می‌کند و با استفاده از هندسه واقعی مقطع، دبی لحظه‌ای و حجم تجمعی را محاسبه می‌کند. نسخه Fixed / Wall Mount با تغذیه 24VDC ارائه می‌شود و دارای خروجی 4–20mA، ارتباط RS485 Modbus و Relay Alarm است. سنسور دارای درجه حفاظت IP68 و کابل استاندارد 10 متر است و برای پایش دائم جریان در فاضلاب، پساب صنعتی، Storm Water، آب آبیاری و سایر جریان‌های سطح آزاد قابل بررسی است.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
TRODEKS · TPDF200 · Fixed Area Velocity Flow Meter
فلومتر کانال باز Area–Velocity ثابت TRODEKS مدل TPDF200
اندازه‌گیری هم‌زمان سرعت و عمق جریان برای محاسبه دبی در کانال‌های باز و لوله‌های نیمه‌پر، بدون نیاز الزامی به Flume یا Weir
نوع نصبFixed / Wall Mount
پارامترهای مستقیمVelocity، Level و Temperature
پارامترهای محاسباتیInstantaneous Flow و Cumulative Flow
ارتباط و خروجیRS485 Modbus، 4–20mA، Relay Alarm
تصمیم ۳۰ ثانیه‌ای
| شرایط پروژه | وضعیت | توضیح مهندسی |
|---|---|---|
| کانال باز یا لوله نیمه‌پر وجود دارد و اندازه‌گیری دائم دبی لازم است. | مناسب | TPDF200 برای نصب ثابت و پیوسته در این کاربرد طراحی شده است. |
| امکان ساخت Flume یا Weir وجود ندارد یا مطلوب نیست. | مناسب | روش Area–Velocity دبی را از سرعت و سطح مقطع محاسبه می‌کند و به سازه هد–دبی وابسته نیست. |
| فاضلاب، پساب صنعتی، Storm Water یا آب آبیاری دارای ذرات/حباب مناسب است. | مناسب | وجود Scatterer برای تشکیل Echo داپلری ضروری است. |
| آب بسیار شفاف و تقریباً بدون ذرات یا حباب است. | نیازمند بررسی | کیفیت Doppler Echo باید پیش از انتخاب ارزیابی شود. |
| رسوب شدید، لجن یا مواد جامد می‌توانند سنسور را بپوشانند. | نیازمند بررسی | محل نصب و برنامه تمیزکاری دوره‌ای اهمیت بالایی دارد. |
| اندازه‌گیری Custody Transfer یا مرجع قانونی موردنیاز است. | نامناسب بدون بررسی ویژه | الزامات متروژیکی و قانونی پروژه باید جداگانه بررسی شوند. |
نتیجه سریع: اگر جریان سطح آزاد یا نیمه‌پر است، اندازه‌گیری دائم لازم است و سنسور غوطه‌ور قابل نصب است، TPDF200 گزینه قابل بررسی است؛ دقت نهایی به محل نصب، هندسه واقعی مقطع، کیفیت Echo و صحت Level وابسته است.

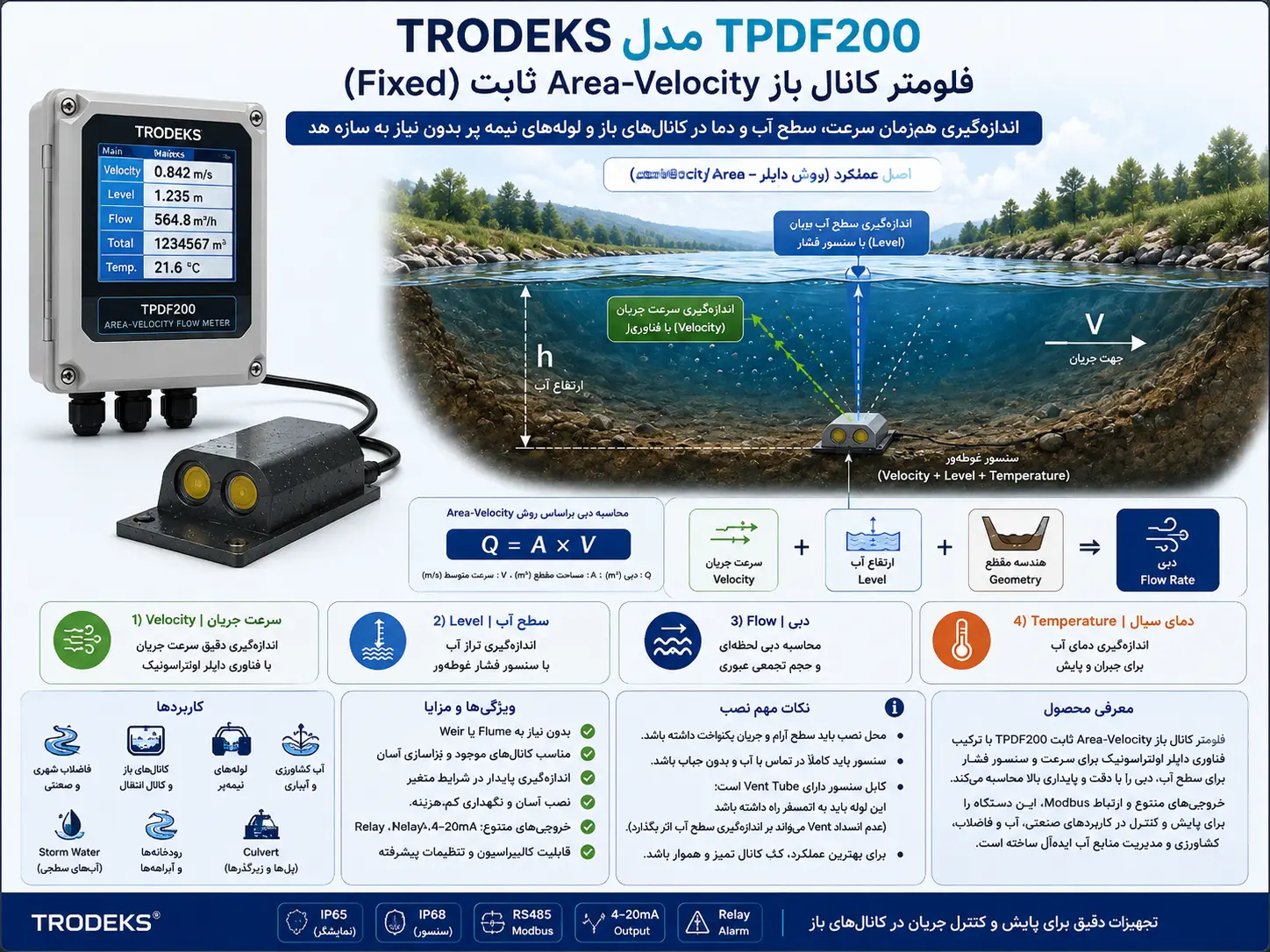

اصل عملکرد Doppler Area–Velocity
سنسور غوطه‌ور TPDF200 امواج اولتراسونیک را به داخل جریان ارسال می‌کند. ذرات معلق یا حباب‌ها بخشی از موج را بازتاب می‌دهند. اختلاف فرکانس موج برگشتی نسبت به موج ارسالی برای تعیین Velocity استفاده می‌شود. هم‌زمان، Depth Pressure Sensor عمق آب را اندازه‌گیری می‌کند.
01 · Velocity
اندازه‌گیری سرعت جریان با Ultrasonic Doppler.
02 · Level
اندازه‌گیری عمق آب توسط Depth Pressure Sensor.
03 · Area
محاسبه سطح مقطع خیس‌شده بر اساس Level و Geometry.
04 · Flow
محاسبه دبی از Area × Velocity و ثبت Total.
Q = A × V
Q = دبی حجمی، A = سطح مقطع جریان، V = سرعت متوسط مؤثر
پارامترهای اندازه‌گیری و نمایش
| پارامتر | نوع | توضیح |
|---|---|---|
| Velocity | اندازه‌گیری مستقیم | سرعت جریان با سنسور Ultrasonic Doppler. |
| Liquid Level / Depth | اندازه‌گیری مستقیم | عمق آب با Depth Pressure Sensor. |
| Temperature | اندازه‌گیری مستقیم | دمای سیال توسط سنسور مجموعه. |
| Instantaneous Flow | محاسباتی | محاسبه دبی لحظه‌ای از Velocity و Area. |
| Cumulative Flow Total | محاسباتی | حجم تجمعی عبوری. |
| Logged / Statistical Values | بسته به نسخه | نمایش مقادیر ثبت‌شده/آماری در اطلاعات ارائه‌شده ذکر شده است؛ ظرفیت و دوره ثبت باید با نسخه نهایی تطبیق داده شود. |
مشخصات فنی تأییدشده TPDF200 – نسخه Fixed
| مشخصه | مقدار / محدوده | توضیح |
|---|---|---|
| نوع تجهیز | Fixed Open Channel / Area Velocity Flow Meter | Wall Mount |
| Velocity Range – Standard | 0.03 تا 5.00 m/s | Accuracy: ±1.0% ±1 cm/s |
| Velocity – Optional | تا 12 m/s | طبق اطلاعات کاتالوگی؛ سفارشی و نیازمند تأیید در سفارش |
| Water Depth | 0.05 تا 10 m | حداقل 5 cm بالاتر از سنسور · Accuracy: 0.5% ±0.5 cm |
| Temperature Measurement | -10 تا +60°C | Accuracy: ±1°C |
| Base Unit Supply | 24VDC | در صورت نیاز 230/220VAC با آداپتور AC/DC به 24VDC |
| Sensor Supply | 9–24VDC | از Base Unit |
| Power Consumption | < 2W | طبق اطلاعات کاتالوگی نسخه ثابت |
| Base Unit Material | ABS / PVC | — |
| Base Unit Protection | IP65 | نسخه Wall Mount |
| Sensor Protection | IP68 | برای نصب غوطه‌ور |
| Sensor Material | PVC / Stainless Steel Core | مقاوم در برابر خوردگی |
| Sensor Cable | 10 m Standard | طول بیشتر بنا به سفارش |
| Display | TFT Color LCD | نمایش Flow، Total، Velocity، Level، Temperature و مقادیر آماری/ثبت‌شده طبق نسخه |
| Analog Output | 4–20mA | در Manual به Instantaneous Flow اختصاص داده شده است. |
| Digital Communication | RS485 Modbus | Instantaneous Flow، Total، Velocity، Level و Temperature قابل خواندن هستند. |
| Relay Output | High / Low Alarm Relay | تعداد و پیکربندی نهایی رله باید با نسخه سفارش تطبیق داده شود. |
| Flow Direction | Bi-directional | برای جریان رفت و برگشت طبق Manual |
تفاوت منبع: در متن تجاری Water Depth برابر 0.005–10m و Temperature برابر -10 تا +70°C آمده، اما جدول Standard Technical Parameters در Manual مقادیر 0.05–10m و -10 تا +60°C را اعلام می‌کند. در این صفحه، Manual به‌عنوان مرجع فنی اصلی استفاده شده است.
خروجی‌ها، Modbus و اتصال به PLC/SCADA
4–20mA
خروجی آنالوگ 4–20mA؛ در Manual، این خروجی متناظر با Instantaneous Flow معرفی شده است.
RS485 Modbus
برای ارتباط دیجیتال با PLC، SCADA یا سیستم ثبت داده.
Relay Alarm
برای High / Low Alarm. تعداد رله‌ها با Variant نهایی کنترل شود.
Manual رجیسترهای Modbus را برای Instantaneous Flow، Cumulative Flow، Velocity، Level و Temperature معرفی می‌کند؛ بنابراین این پارامترها در نسخه Wall Mount از طریق RS485 قابل خواندن هستند.
هندسه مقطع و محاسبه دبی
برای محاسبه Flow، فقط اندازه‌گیری Level و Velocity کافی نیست. شکل و ابعاد واقعی مقطع باید در Base Unit تعریف شوند. Manual امکان انتخاب Cross-Sectionهای مختلف مانند Circular و Quadrilateral را ذکر می‌کند.
Circular
لوله نیمه‌پر
لوله نیمه‌پر
Quadrilateral / Rectangular
کانال با مقطع چهارضلعی
کانال با مقطع چهارضلعی
Other Geometry
فقط در صورت پشتیبانی نسخه نرم‌افزاری و تعریف صحیح هندسه
فقط در صورت پشتیبانی نسخه نرم‌افزاری و تعریف صحیح هندسه
نصب صحیح سنسور
جریان نماینده
سنسور در نقطه‌ای نصب شود که Velocity اندازه‌گیری‌شده نماینده جریان اصلی باشد.
حداقل عمق
سطح آب حداقل 5 cm بالاتر از سنسور باشد.
دور از آشفتگی
تا حد امکان از ریزش، گردابه، تغییر ناگهانی مقطع و جریان‌های غیرنماینده دور باشد.
کنترل رسوب
محل سنسور باید امکان بازدید و تمیزکاری دوره‌ای داشته باشد.
نکته بسیار مهم Vent: داخل کابل سنسور یک مسیر Vent برای جبران فشار وجود دارد و باید با اتمسفر در ارتباط باشد. خم‌شدن یا مسدودشدن کابل می‌تواند روی دقت اندازه‌گیری Level اثر بگذارد.
تنظیمات مهم Wall Mount
| تنظیم | کاربرد |
|---|---|
| Section | انتخاب نوع مقطع براساس هندسه کانال یا لوله. |
| Current Setting | تعریف دبی متناظر با 4mA و 20mA. |
| Modbus ID | تعریف آدرس دستگاه در شبکه RS485. |
| Relay | تنظیم High / Low Alarm و مقدار برگشت. |
| Calibration-mA | اصلاح انحراف خروجی 4–20mA. |
| Calibration-Flow | Fine Adjustment دبی پس از اعتبارسنجی. |
| Small Signal Cut | کاهش قرائت‌های کاذب در محدوده پایین. |
| Wave Filtering / Damping | کاهش اثر نوسانات و صاف‌کردن تغییرات نمایش. |
| Statistics / Modify Sum | مشاهده یا تنظیم پارامترهای تجمعی طبق دسترسی نسخه. |
| Unit Setting | انتخاب m³/h یا L/s برای Instantaneous Flow. |
کاربردهای اصلی
پساب صنعتی
Storm Water
رودخانه و آبراهه
شبکه آبیاری
کانال انتقال آب
Culvert
مزایا و محدودیت‌های مهندسی
مزایا
- اندازه‌گیری هم‌زمان Velocity و Level
- عدم نیاز الزامی به Flume یا Weir
- مناسب برای لوله نیمه‌پر و کانال باز
- خروجی 4–20mA و RS485 Modbus
- قابلیت Alarm با Relay
- سنسور IP68 و مناسب نصب دائم غوطه‌ور
- قابلیت Bi-directional Flow Measurement
محدودیت‌ها
- وابستگی Doppler به وجود ذرات یا حباب مناسب
- اثر رسوب روی عملکرد سنسور
- حساسیت نتیجه Flow به Geometry اشتباه
- نیاز به انتخاب محل نصب نماینده
- اثر گرفتگی Vent روی Level
- نیاز به کنترل Variant برای Logging و تعداد Relay
عیب‌یابی اولیه
| نشانه | علت‌های محتمل | اقدام اولیه |
|---|---|---|
| Velocity ناپایدار یا صفر | Echo ضعیف، آب بسیار شفاف، رسوب یا محل نامناسب | کیفیت جریان و وضعیت سطح سنسور را بررسی کنید. |
| Level غیرواقعی | Vent مسدود/خم‌شده، نصب نامناسب، آسیب کابل | مسیر Vent و ارتباط آن با اتمسفر را کنترل کنید. |
| Flow با مرجع اختلاف دارد | Geometry، Level، Velocity یا ضریب محاسبه نادرست | ابتدا پارامترهای خام را کنترل و سپس Fine Adjustment انجام دهید. |
| 4–20mA صحیح نیست | Scaling یا Calibration-mA نادرست | مقادیر 4mA/20mA و Current Setting را بررسی کنید. |
| RS485 ارتباط ندارد | Modbus ID، Baud Rate، سیم‌بندی یا تنظیمات Master | تنظیمات ارتباط دو سمت و Polarization را کنترل کنید. |
| Alarm Relay درست عمل نمی‌کند | Setpoint یا Return Difference نادرست | High/Low Alarm و Hysteresis را بازبینی کنید. |
اعتبارسنجی و نگهداری
پس از نصب
- کنترل Level با اندازه‌گیری مستقل
- کنترل جهت و مقدار Velocity
- تأیید Geometry واقعی
- مقایسه Flow با روش مرجع مناسب
- کنترل 4–20mA و RS485
نگهداری دوره‌ای
- بازدید رسوب و تمیزکاری سنسور
- کنترل کابل و Vent Conduit
- کنترل آب‌بندی و IP Enclosure
- بررسی تغییرات بستر یا هندسه
- بازبینی Alarm و ارتباطات
اطلاعات لازم پیش از سفارش
نوع کانال یا لوله
شکل و ابعاد مقطع
Min / Max Level
Min / Max Flow
Velocity تقریبی
نوع سیال
ذرات / حباب
رسوب و مواد جامد
طول کابل موردنیاز
نیاز 4–20mA / Modbus / Relay
نیاز Data Logging
تصاویر محل نصب
مقالات و محصولات مرتبط
مقالات مرتبط
محصولات جایگزین یا مکمل
راهنمای لینک داخلی: لینک‌ها فقط به صفحه مادر، مقالات فنی مرتبط و محصولات جایگزین/مکمل متصل شده‌اند. برای این محصول در حال حاضر لینک پروژه اجرایی درج نشده است.
پرسش‌های متداول
آیا TPDF200 به Flume یا Weir نیاز دارد؟
خیر. روش Area–Velocity با اندازه‌گیری Velocity و Level و تعریف Geometry می‌تواند بدون سازه Flume/Weir دبی را محاسبه کند.
آیا برای لوله نیمه‌پر قابل استفاده است؟
بله، به شرط تعریف صحیح مقطع، رعایت حداقل عمق و انتخاب محل نصب مناسب سنسور.
حداقل عمق آب چقدر است؟
طبق Manual، حداقل Water Depth استاندارد 0.05m است و سطح آب باید حداقل 5cm بالاتر از سنسور باشد.
آیا TPDF200 برای آب بسیار شفاف مناسب است؟
فناوری Doppler برای Echo مناسب به ذرات یا حباب نیاز دارد. در آب بسیار شفاف باید کیفیت سیگنال پیش از انتخاب بررسی شود.
خروجی 4–20mA مربوط به چه پارامتری است؟
Manual اعلام می‌کند خروجی 4–20mA متناظر با Instantaneous Flow است و مقادیر 4mA و 20mA در منوی Current Setting تعریف می‌شوند.
آیا به PLC/SCADA متصل می‌شود؟
بله. نسخه Wall Mount دارای RS485 Modbus است و رجیسترهای Flow، Total، Velocity، Level و Temperature در Manual معرفی شده‌اند.
چرا Vent کابل مهم است؟
Depth Pressure Sensor برای جبران فشار اتمسفر به Vent نیاز دارد. مسدودشدن یا خم‌شدن شدید کابل می‌تواند دقت Level را کاهش دهد.
منابع و اعتبار فنی محتوا
Revision محتوا: ADAKFLOW Product Master V3.2 · بدون لینک پروژه · بازبینی: 2026-08-24
جمع‌بندی مهندسی
TRODEKS TPDF200 در نسخه Fixed یک سیستم Area–Velocity برای پایش دائم دبی در کانال‌های روباز و لوله‌های نیمه‌پر است. این تجهیز با سنجش مستقیم Velocity و Level و استفاده از Geometry واقعی مقطع، Instantaneous Flow و Cumulative Flow را محاسبه می‌کند. کیفیت Echo داپلری، محل نصب، وضعیت رسوب، صحت Vent و تعریف صحیح هندسه، عوامل اصلی در کیفیت نتیجه اندازه‌گیری هستند.
TRODEKS TPDF200 · Fixed Area–Velocity
زمینه‌های کاربردی فلومتر کانال باز TRODEKS مدل TPDF200
TPDF200 در نسخه Fixed برای پایش پیوسته دبی در کانال‌های باز و لوله‌های نیمه‌پر به‌کار می‌رود. سنسور غوطه‌ور دستگاه Velocity و Level را اندازه‌گیری می‌کند و سیستم با استفاده از هندسه واقعی مقطع، دبی لحظه‌ای و حجم تجمعی را بر اساس روش Area–Velocity محاسبه می‌کند.
| Velocity Ultrasonic Doppler |
Level Pressure Depth Sensor |
Geometry سطح مقطع واقعی |
Flow Q = A × V |
کاربردهای اصلی
| فاضلاب شهری اندازه‌گیری دبی در کانال‌های ورودی و خروجی تصفیه‌خانه‌ها، خطوط انتقال و مسیرهای دارای جریان سطح آزاد یا نیمه‌پر. | پساب صنعتی پایش دبی خروجی واحدهای صنعتی و کانال‌های تخلیه پساب، در صورت امکان نصب سنسور غوطه‌ور. | Storm Water اندازه‌گیری رواناب، آب باران و جریان در شبکه‌های جمع‌آوری آب‌های سطحی و مسیرهای زهکشی. | رودخانه و آبراهه قابل بررسی برای پایش جریان در آبراهه‌ها و مسیرهای طبیعی با محل نصب پایدار و جریان نماینده. |
| کانال‌های آبیاری پایش دبی در شبکه‌های آبیاری، کانال‌های توزیع و مسیرهای انتقال آب کشاورزی. | کانال‌های انتقال آب اندازه‌گیری مداوم دبی در کانال‌های باز صنعتی، شهری و سامانه‌های انتقال آب. | لوله‌های نیمه‌پر اندازه‌گیری دبی در لوله‌هایی که به‌صورت کامل پر نیستند و دارای سطح آزاد جریان هستند. | Culvert و آبروها قابل بررسی برای آبروها و مسیرهای عبور آب که جریان در آن‌ها به‌صورت سطح آزاد حرکت می‌کند. |
| برای این شرایط قابل بررسی است کانال باز یا لوله نیمه‌پر، پایش دائم، امکان نصب سنسور غوطه‌ور، هندسه قابل تعریف و وجود ذرات یا حباب کافی برای Doppler Echo. | قبل از انتخاب بررسی شود آب بسیار شفاف، رسوب شدید، جریان بسیار آشفته، تغییرات بستر، محدودیت دسترسی برای تمیزکاری یا احتمال گرفتگی Vent کابل. |
نکته مهندسی آداک‌فلو: در روش Area–Velocity کیفیت نتیجه فقط به مشخصات دستگاه وابسته نیست؛ محل نصب، هندسه واقعی مقطع، صحت Level، کیفیت Doppler Echo و تمیز ماندن سنسور مستقیماً بر دقت محاسبه دبی اثر دارند.
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
TRODEKS TPDF200 · Fixed / Wall Mount
مشخصات فنی فلومتر کانال باز TRODEKS مدل TPDF200
مشخصات زیر مربوط به نسخه Fixed / Wall Mount مدل TPDF200 است و بر اساس Manual فنی و اطلاعات کاتالوگی ارائه‌شده تنظیم شده است.
| Base Unit
Installation: Fixed / Wall Mount
Power Supply: 24VDC
Power Consumption: < 2W
Protection: IP65
Material: ABS / PVC
|
Submerged Sensor
Sensor Type: Doppler Velocity + Pressure Level + Temperature
Power Supply: 9–24VDC از Base Unit
Protection: IP68
Material: PVC / Stainless Steel Core
Cable: 10m استاندارد، طول بیشتر سفارشی
|
Outputs & Communication
Analog: 4–20mA
Digital: RS485 Modbus
Relay: High / Low Alarm
Display: TFT Color LCD
Flow Direction: Bi-directional
|
جدول مشخصات فنی
| پارامتر | رنج / مقدار | Accuracy / Resolution / توضیح |
| Velocity | 0.03 تا 5.00 m/s | Accuracy: ±1.0% ±1 cm/s |
| Velocity Optional | تا 12 m/s | طبق اطلاعات کاتالوگی؛ سفارشی و نیازمند تأیید در سفارش |
| Water Depth | 0.05 تا 10 m | حداقل 5 cm بالاتر از سنسور · Accuracy: 0.5% ±0.5 cm |
| Liquid Level Resolution | 0.001 m | طبق اطلاعات کاتالوگی |
| Temperature | -10 تا +60°C | Accuracy: ±1°C |
| Temperature Resolution | 0.1°C | طبق اطلاعات کاتالوگی |
| Instantaneous Flow | محاسبه بر پایه Area × Velocity | واحد قابل انتخاب: m³/h یا L/s |
| Cumulative Flow | Totalized Flow | نمایش و انتقال از طریق Modbus طبق Manual |
| 4–20mA Output | Instantaneous Flow | مقادیر متناظر 4mA و 20mA در Current Setting تعریف می‌شوند. |
| RS485 Modbus | Flow / Total / Velocity / Level / Temperature | رجیسترهای مربوطه در Manual معرفی شده‌اند. |
| Relay Output | High / Low Alarm | تعداد و پیکربندی نهایی با Variant سفارش کنترل شود. |
| Base Unit Supply | 24VDC | برای برق AC از آداپتور AC/DC به 24VDC استفاده می‌شود. |
| Sensor Supply | 9–24VDC | تأمین از Base Unit |
| Base Unit Protection | IP65 | Wall Mount |
| Sensor Protection | IP68 | برای نصب غوطه‌ور |
| Sensor Cable | 10 m Standard | طول بیشتر بنا به سفارش |
نکته مهم نصب: کابل سنسور دارای Vent Conduit برای جبران فشار است و باید با اتمسفر در ارتباط باشد. خم‌شدن یا مسدودشدن مسیر Vent می‌تواند روی دقت اندازه‌گیری Level اثر بگذارد.
مبنای فنی: در موارد اختلاف میان متن تجاری و Manual، مقادیر جدول Standard Technical Parameters در Manual به‌عنوان مرجع اصلی استفاده شده‌اند.
