فلومتر و کنترلر کانال باز TRODEKS مدل TBOCF
فلومتر و کنترلر کانال باز TRODEKS TBOCF سیستمی برای محاسبه، نمایش، ثبت و انتقال اطلاعات دبی در کانالهای باز، فلومها و ویرها است.

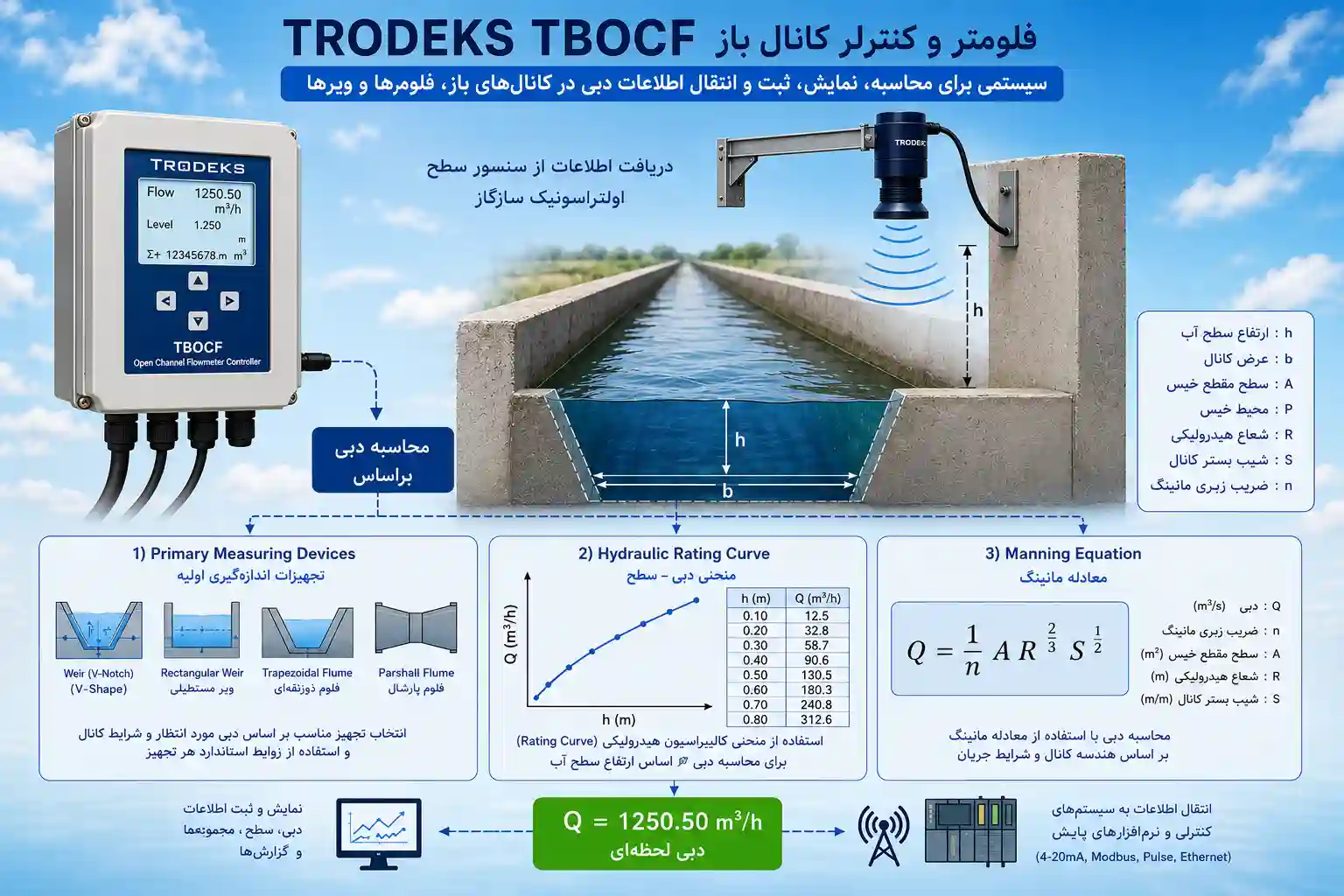

این دستگاه با دریافت اطلاعات از سنسور سطح سازگار، دبی را براساس Primary Measuring Devices، Hydraulic Rating Curve و Manning Equation محاسبه میکند.
مدل TBOCF برای پروژههای آب و فاضلاب، شبکههای آبیاری، پایش پساب، کانالهای انتقال آب و سامانههای مدیریت منابع آب مناسب است.
نکته فنی: TBOCF خودِ سنسور اندازهگیری سطح نیست؛ این تجهیز یک کنترلر و محاسبهگر دبی کانال باز است و برای تشکیل سیستم کامل باید به سنسور سطح سازگار متصل شود .
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
انتخاب سریع
| شرایط پروژه | وضعیت | روش بررسی یا پیشنهاد |
|---|---|---|
| فلوم یا ویر استاندارد و محل صحیح اندازهگیری هد وجود دارد. | مناسب | Primary Measuring Device |
| برای محل، رابطه پایدار و معتبر سطح–دبی وجود دارد. | مناسب | Hydraulic Rating Curve |
| هندسه، زبری و شیب خط انرژی قابل تعیین و اعتبارسنجی است. | مشروط | Manning Equation |
| Backwater، تلاطم شدید یا تغییر بستر محتمل است. | نیازمند بررسی | ارزیابی هیدرولیکی محل نصب |
| مقطع نامنظم یا تغییرات سرعت قابلتوجه است. | تجهیز جایگزین | سیستم مستقل Area–Velocity |
| جریان داخل لوله کاملاً پر و تحت فشار است. | نامناسب | فلومتر مناسب لوله پُر |
تصمیم در کمتر از ۳۰ ثانیه: اگر جریان سطح آزاد دارد و میان سطح و دبی یک رابطه معتبر، پایدار و قابل نگهداری وجود دارد، TBOCF قابل بررسی است. اگر اندازهگیری همزمان سطح و سرعت لازم است یا رابطه سطح–دبی پایدار نیست، باید فناوری جایگزین انتخاب شود.
پروژه مناسب
- کانال باز، فلوم یا ویر دارای سطح آزاد
- ایستگاه دارای Rating Curve معتبر
- کانال با هندسه، زبری و شیب قابل تعیین برای Manning
- پروژه نیازمند نمایش، ثبت یا انتقال دبی به PLC/SCADA
- امکان انتخاب سنسور سطح متناسب با شرایط واقعی محل
شرایط عدم پیشنهاد
- لوله کاملاً پر و تحت فشار
- گاز یا بخار
- نبود رابطه معتبر و پایدار سطح–دبی
- Backwater متغیر، تلاطم شدید یا تغییر مداوم بستر بدون ارزیابی
- مقطعی که تغییرات سرعت در آن با روش صرفاً سطحمحور قابل نمایندگی نیست
مرز سیستم و مشخصات کلیدی
TBOCF یک کنترلر محاسبه دبی است؛ سنسور سطح، تجهیزی جداگانه یا بخشی از پکیج انتخابی پروژه است. سنسور سطح فقط ارتفاع آب را اندازهگیری میکند و کنترلر با اتکا به روش تعریفشده، دبی و حجم تجمعی را محاسبه میکند. خطای سنسور، نصب، Datum، هندسه و مدل هیدرولیکی مستقیماً بر خروجی اثر میگذارد.
| موضوع | خلاصه |
|---|---|
| نوع تجهیز | فلومتر و کنترلر محاسبه دبی کانال باز |
| پارامتر مستقیم | سطح یا ارتفاع آب توسط سنسور سطح سازگار |
| پارامترهای محاسباتی | دبی لحظهای و حجم تجمعی |
| روشهای قابل بررسی | Flume، Weir، Hydraulic Rating Curve و Manning Equation |
| سنسور سطح | اولتراسونیک، راداری یا هیدرواستاتیک، براساس شرایط پروژه |
| ارتباط صنعتی | قابل بررسی برای PLC/SCADA؛ رابط، پروتکل و تعداد کانالها باید با نسخه قابل ارائه تطبیق داده شود. |
| محدودیت بنیادی | در پیکربندی معرفیشده ورودی سنسور سرعت وجود ندارد. |
نیازمند تطبیق با دیتاشیت نسخه قابل ارائه: اطلاعات صفحه فعلی به خروجیهای 4–20mA، RS485 Modbus و رله، تغذیه 24VDC یا 220VAC و درجات حفاظت IP68 برای سنسور و IP65 برای ترانسمیتر اشاره میکند. این موارد پیش از انتشار قطعی یا خرید باید با مدل، Variant و Revision رسمی سازنده کنترل شوند.

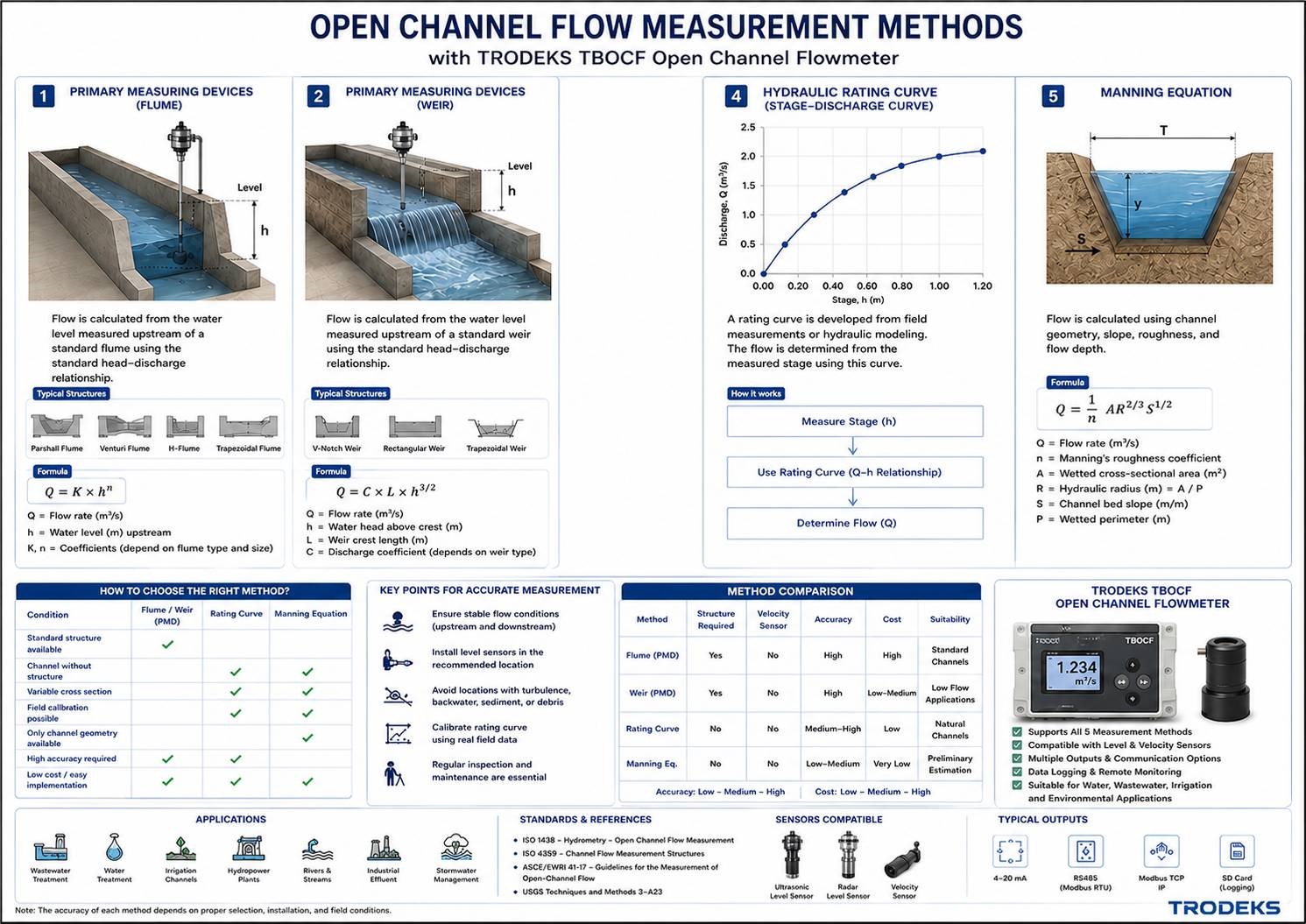

راهنمای انتخاب روش محاسبه
Flume / Weir
هد آب در نقطه مرجع اندازهگیری و با رابطه استاندارد سازه به دبی تبدیل میشود.
مزیت: رابطه شناختهشده و قابل ردیابیشرط: سازه صحیح، تراز و کنترل Free/Submerged FlowHydraulic Rating Curve
سطح اندازهگیریشده با منحنی معتبر همان محل به دبی تبدیل میشود.
مزیت: قابل استفاده در برخی نقاط موجودشرط: داده مرجع، پایداری هندسه و بازبینی دورهایManning Equation
دبی از سطح، هندسه، شعاع هیدرولیکی، زبری و شیب خط انرژی برآورد میشود.
مزیت: بدون نیاز به سنسور سرعتشرط: اعتبار پارامترهای هیدرولیکی و نبود اثر غالب BackwaterQ = (1 / n) × A × R2/3 × S1/2
Q دبی حجمی، n ضریب زبری، A سطح مقطع خیسشده، R شعاع هیدرولیکی و S شیب خط انرژی است. کاربرد این رابطه مشروط به اعتبار فرضیات هیدرولیکی محل است.
مزایای تصمیمساز
- پشتیبانی از چند روش سطحمحور در یک کنترلر
- قابل بررسی برای سازههای استاندارد و برخی نقاط فاقد سازه
- امکان انتخاب فناوری سنجش سطح متناسب با پروژه
- قابلیت اتصال به سامانههای مانیتورینگ در پیکربندی تأییدشده
محدودیتهای تصمیمساز
- دقت نهایی فقط به کنترلر وابسته نیست.
- Rating Curve با تغییر رسوب یا هندسه ممکن است نامعتبر شود.
- Manning به زبری، شیب و هندسه واقعی حساس است.
- Backwater و تلاطم میتوانند رابطه سطح–دبی را مختل کنند.
- Area–Velocity قابلیت این مدل نیست.
نصب و اشتباهات اصلی
نکات مهم نصب
- انتخاب نقطه دور از گردابه، موج شدید و تغییر ناگهانی مقطع
- کنترل Datum، نقطه صفر و هندسه واقعی
- رعایت محل استاندارد سنجش هد در فلوم و ویر
- بررسی Free Flow، Submerged Flow و Backwater
- جداسازی کابل قدرت و ابزار دقیق، شیلد و ارتینگ مطابق اصول EMC
اشتباهات رایج
- انتخاب روش فقط براساس قیمت یا سهولت نصب
- استفاده از Manning بدون داده معتبر هندسه، زبری و شیب
- تعریف Rating Curve بدون نقاط مرجع کافی
- نادیده گرفتن رسوب، کف، Backwater و تغییرات بستر
- معرفی Area–Velocity بهعنوان قابلیت TBOCF
پیش از تغییر تنظیمات، ضرایب اصلاح یا انجام تنظیم دستگاه، ابتدا صحت سیگنال سنسور، واحدها، پارامترهای ورودی، تغذیه، کابلکشی و شرایط واقعی فرایند بررسی شود.
عیبیابی اولیه
| نشانه | علتهای محتمل | اقدام اولیه |
|---|---|---|
| دبی صفر یا ثابت | قطع سیگنال سطح، ورودی یا روش محاسبه نادرست | سیگنال خام، تغذیه، واحدها و تنظیمات روش را بررسی کنید. |
| نوسان شدید دبی | تلاطم، کف، موج یا محل نامناسب | پایداری سطح و محل نصب را کنترل و سپس فیلتر را بازبینی کنید. |
| اختلاف با مرجع | هندسه، Datum، زبری، Rating Curve یا Backwater | ابتدا سطح و شرایط هیدرولیکی، سپس پارامترهای محاسبه را کنترل کنید. |
| قطع ارتباط با PLC/SCADA | کابل، آدرس، Baud Rate یا پروتکل نامتناسب | تنظیمات دو سمت ارتباط را با نسخه دستگاه تطبیق دهید. |
| ثبت نشدن داده | حافظه، زمان سیستم یا دوره ثبت | Manual نسخه قابل ارائه و وضعیت حافظه را بررسی کنید. |
اعتبارسنجی و نگهداری
- کنترل صفر، Datum و هندسه واقعی محل
- بررسی سنسور سطح در چند نقطه قابل ردیابی
- تهیه نقاط مرجع برای Rating Curve
- تطبیق زبری و شیب خط انرژی در Manning
- مقایسه دبی محاسبهشده با روش مرجع مناسب
- بازبینی رسوب، کابل، گلند، آببندی و ارتباطات
اطلاعات لازم پیش از خرید
- شکل، عرض و ابعاد مقطع
- حداقل و حداکثر عمق و دبی
- شیب کانال یا خط انرژی و ضریب زبری
- رسوب، کف، مواد شناور، Backwater و تلاطم
- نوع سنسور، طول کابل و محل نصب
- تغذیه، خروجیها، PLC/SCADA و پروتکل
- دقت موردنیاز و روش مرجع اعتبارسنجی
راهکارهای جایگزین و تجهیزات مکمل
جایگزین: Area–Velocity
برای مقطع نامنظم، تغییرات قابلتوجه سرعت یا نامعتبر بودن رابطه صرفاً سطح–دبی.
بررسی فلومتر راداری سرعتسنج TRD-900مکمل: سنسور سطح اولتراسونیک
برای اندازهگیری غیرتماسی سطح در شرایط مناسب نصب.
مشاهده TLU5030مکمل: سنسور سطح راداری
برای شرایطی که بخار، دما یا محیط فرایندی انتخاب رادار را توجیه میکند.
مشاهده TUP-TDمکمل: سنسور هیدرواستاتیک
برای اندازهگیری تماسی سطح در شرایط مناسب سیال و نصب.
مشاهده PXM78مطالب و پروژههای مرتبط
فلومتر کانال باز چیست و چگونه کار میکند؟ فلوم و ویر بهعنوان Primary Measuring Device آشنایی با Hydraulic Rating Curve آشنایی با Manning Equation روش Area–Velocity در کانال باز اثر Backwater و ارزیابی هیدرولیکی پروژه اندازهگیری دبی خروجی تصفیهخانه پروژه اندازهگیری دبی کم با V-Notch پروژه نصب دو فلومتر اولتراسونیک کانال باز غیرتماسی در خط انتقال آب آبیاری
پرسشهای متداول
آیا TBOCF فقط برای فلوم و ویر است؟
خیر. Hydraulic Rating Curve و Manning Equation نیز در روشهای معرفیشده قرار دارند؛ اما اعتبار هر روش به دادههای ورودی و شرایط هیدرولیکی بستگی دارد.
آیا بدون ساخت فلوم یا ویر میتوان دبی را محاسبه کرد؟
در برخی پروژهها بله؛ مشروط به وجود Rating Curve معتبر یا امکان استفاده مهندسی و اعتبارسنجیشده از Manning.
آیا TBOCF ورودی سنسور سرعت دارد؟
در پیکربندی معرفیشده خیر. برای اندازهگیری همزمان سطح و سرعت باید سیستم مستقل Area–Velocity بررسی شود.
آیا Manning همیشه نتیجه دقیق ایجاد میکند؟
خیر. نتیجه به هندسه، زبری، شیب خط انرژی و برقرار بودن شرایط جریان مناسب وابسته است و باید اعتبارسنجی شود.
آیا دستگاه به PLC یا SCADA متصل میشود؟
قابلیت ارتباط صنعتی قابل بررسی است؛ نوع رابط، پروتکل و تعداد کانالها باید با دیتاشیت و پیکربندی نسخه قابل ارائه تطبیق داده شود.
چه اطلاعاتی برای انتخاب لازم است؟
شکل و ابعاد کانال، عمق و دبی، شیب، رسوب، کف، Backwater، محل نصب، نوع سنسور، تغذیه، خروجیها، پروتکل و تصاویر محل.
منابع و اعتبار محتوا
- U.S. Bureau of Reclamation — Water Measurement Manual
- USGS — Measurement and Computation of Streamflow
- مدل بررسیشده: TRODEKS TBOCF
تهیه محتوا: واحد مهندسی آداکفلوبازبینی فنی: نیازمند ثبت نام و سمت بازبینآخرین بازبینی: 2026-08-03Revision محتوا: ADAKFLOW Product Master V2.0
جمعبندی مهندسی و درخواست بررسی پروژه
TRODEKS TBOCF زمانی انتخاب قابل دفاعی است که دبی کانال باز از یک رابطه معتبر سطح–دبی، سازه استاندارد یا پارامترهای معتبر Manning قابل محاسبه باشد. در کانالهای دارای Backwater متغیر، تلاطم شدید، مقطع نامنظم یا تغییرات قابلتوجه سرعت، پیش از انتخاب باید امکان استفاده از Area–Velocity بررسی شود.
برای بررسی فنی، شکل و ابعاد کانال، حداقل و حداکثر عمق و دبی، شیب، رسوب، کف، Backwater، محل نصب، نوع سنسور و نیاز ارتباطی را ارسال کنید.
TRODEKS TBOCF
کاربردهای کنترلر دبی کانال باز TRODEKS مدل TBOCF
کاربرد در محاسبه، نمایش، ثبت و انتقال اطلاعات دبی در کانالهای باز، فلومها، ویرها و سامانههای پایش و مدیریت منابع آب
TRODEKS TBOCF Open Channel Flow Controller Applications
آب و فاضلاب پایش ورودی و خروجی
آبیاری و زهکشی اندازهگیری آب تحویلی
پایش پساب ثبت و گزارش دبی
اتوماسیون PLC، SCADA و RTU
خلاصه کاربرد
کنترلر TBOCF برای پروژههایی قابل بررسی است که دبی جریان در کانال باز باید با استفاده از فلوم، ویر، منحنی معتبر تراز–دبی یا معادله Manning محاسبه، ثبت و به سیستمهای کنترل و مانیتورینگ منتقل شود.
کاربردهای مستقیم اندازهگیری دبی
تصفیهخانههای فاضلاب
- اندازهگیری دبی ورودی تصفیهخانه فاضلاب
- پایش دبی خروجی پساب تصفیهشده
- اندازهگیری جریان بین واحدهای فرایندی
- ثبت داده برای گزارشهای بهرهبرداری و محیطزیستی
شبکههای آبیاری و زهکشی
- اندازهگیری دبی کانالهای اصلی و فرعی آبیاری
- پایش آب تحویلی به بهرهبرداران
- ثبت اطلاعات مرتبط با سهمیه و حقابه
- اندازهگیری جریان در کانالهای زهکشی
سدها و مخازن آبی
- اندازهگیری دبی کانالهای خروجی سد
- پایش میزان رهاسازی آب
- اندازهگیری جریان در سازههای آبی
- ثبت تغییرات دبی خروجی مخزن
پساب صنعتی
- اندازهگیری دبی پساب کارخانهها
- پایش جریان خروجی واحدهای صنعتی
- ثبت مقدار تخلیه پساب
- انتقال اطلاعات به سیستم مانیتورینگ کارخانه
کانالهای انتقال آب
- اندازهگیری دبی در مسیرهای روباز
- پایش آب خام و آب فرایندی
- اندازهگیری دبی در کانالهای موجود
- محاسبه دبی از روی رابطه معتبر سطح–دبی
رواناب و آب باران
- پایش جریان در کانالهای جمعآوری آب باران
- اندازهگیری دبی در مسیرهای هدایت رواناب
- ثبت تغییرات جریان در رخدادهای بارندگی
- تأمین داده برای مطالعات مدیریت سیلاب
پایش محیطزیستی
- پایش دبی تخلیه پساب
- ثبت اطلاعات برای گزارشهای نظارتی
- اندازهگیری جریان در آبراههها و کانالها
- پایش تغییرات بلندمدت جریان
کاربرد براساس روش محاسبه دبی
| روش | کاربرد مناسب | شرط فنی اصلی |
|---|---|---|
| Flume Measurement | فلومهای استاندارد دارای رابطه مشخص تراز–دبی | نصب صحیح سازه و اندازهگیری سطح در نقطه مرجع |
| Weir Measurement | ویرها و سرریزهای استاندارد در کانالهای آب و پساب | تعریف صحیح نوع، ابعاد و شرایط هیدرولیکی ویر |
| Hydraulic Rating Curve | نقاطی که رابطه معتبر و پایدار میان سطح و دبی دارند | وجود منحنی تراز–دبی معتبر و کالیبرهشده |
| Manning Equation | کانالهایی با هندسه، شیب و ضریب زبری مشخص | اعتبارسنجی اطلاعات کانال و برقرار بودن فرضیات Manning |
کاربردهای کنترلی و اتوماسیون
ارتباط با سیستم کنترل
- انتقال مقدار دبی به PLC
- اتصال به سیستم SCADA
- ارتباط با RTU و تلهمتری
- انتقال داده به HMI
- ارتباط از طریق RS232 و RS485
- پشتیبانی از Modbus RTU
کنترل و هشدار
- صدور فرمان کنترلی براساس مقدار دبی
- کنترل پمپ، شیر یا دریچه از طریق رله
- هشدار کاهش یا افزایش غیرعادی دبی
- پایش وضعیت جریان در کانال
- فعالسازی تجهیزات جانبی براساس منطق کنترلی پروژه
ثبت، تحلیل و مدیریت داده
ثبت اطلاعات بهرهبرداری
ذخیره دادههای دبی روی Micro SD Card برای بررسی عملکرد سیستم
تحلیل روند جریان
بررسی تغییرات ساعتی، روزانه، ماهانه و فصلی دبی
محاسبه بیلان آب
استفاده از اطلاعات دبی برای مقایسه ورودی، خروجی و تحلیل تلفات
تشخیص وضعیت غیرعادی
شناسایی افزایش، کاهش یا توقف غیرمنتظره جریان
صنایع و پروژههای هدف
شرکتهای آب و فاضلاب
تصفیهخانههای آب
تصفیهخانههای فاضلاب
شبکههای آبیاری و زهکشی
سدها و مخازن آبی
پروژههای انتقال آب
کارخانههای دارای پساب
صنایع فولاد و معدن
صنایع شیمیایی و پتروشیمی
پروژههای محیطزیستی
این محصول چه زمانی قابل بررسی است؟
- وقتی جریان دارای سطح آزاد و در کانال روباز باشد.
- وقتی فلوم، ویر یا رابطه معتبر تراز–دبی در محل وجود داشته باشد.
- وقتی هندسه، شیب و زبری کانال برای محاسبه Manning مشخص باشد.
- وقتی ثبت اطلاعات و انتقال داده به PLC یا SCADA موردنیاز باشد.
- وقتی پروژه به خروجی آنالوگ، رابط سریال یا رله کنترلی نیاز داشته باشد.
چه زمانی پیشنهاد نمیشود؟
- برای لوله کاملاً پر و تحت فشار
- برای اندازهگیری جریان گاز یا بخار
- در نقاطی که رابطه پایدار و معتبر میان سطح و دبی وجود ندارد
- در شرایط Backwater متغیر یا تلاطم شدید، بدون ارزیابی هیدرولیکی
- زمانی که هندسه، شیب، زبری یا محدوده جریان مشخص نیست
- برای اندازهگیری مستقیم سرعت جریان یا Area–Velocity در پیکربندی معرفیشده
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
مشخصات فنی کنترلر دبی کانال باز TRODEKS مدل TBOCF
راهکار چندمنظوره برای محاسبه، ثبت و انتقال دادههای دبی در کانالهای باز
TRODEKS TBOCF Open Channel Flow Controller
| نوع تجهیز | کنترلر محاسبه، ثبت و انتقال دادههای دبی کانال باز |
|---|---|
| برند | TRODEKS |
| مدل | TBOCF |
| پارامترهای ورودی مستقیم | سیگنال سنسور سطح و سایر ورودیهای سازگار با پیکربندی کنترلر |
| پارامترهای محاسباتی | دبی لحظهای و حجم تجمعی |
| روشهای محاسبه دبی | Flume Measurement، Weir Measurement، Hydraulic Rating Curve و Manning Equation |
| ورودیهای آنالوگ | ۲ عدد ورودی ایزوله 4–20mA |
| خروجی آنالوگ | 4–20mA و 0–20mA |
| رابطهای سریال | RS232 و RS485 |
| پروتکل ارتباطی | Modbus RTU |
| خروجی رله | ۵ عدد رله Form C |
| ثبت داده | ذخیره اطلاعات روی Micro SD Card |
| ظرفیت کارت حافظه | 8GB |
| حداکثر طول کابل سنسور | تا ۱۰۰۰ متر، متناسب با نوع سنسور و شرایط نصب |
| منبع تغذیه | 24VDC / 115VAC / 230VAC |
| توان مصرفی | ۶ تا ۱۰ وات |
| درجه حفاظت | IP65 / NEMA 4X |
| دمای کاری | −20°C تا +50°C |
| نوع نصب | نصب دیواری (Wall Mount) |
| سنسورهای سازگار | سنسورهای سری TUP-TD و TLU5030 مطابق پیکربندی پروژه |
| ارتباط با اتوماسیون | قابلیت اتصال به PLC، سیستم مانیتورینگ و سامانههای اتوماسیون صنعتی |
تفکیک مهندسی:
TBOCF یک کنترلر است و دبی را با استفاده از سیگنال سنسور و مدل هیدرولیکی انتخابشده محاسبه میکند. استفاده در سیستم Area–Velocity به وجود سنسور سرعت سازگار، نوع ورودی و پیکربندی واقعی سیستم وابسته است.
TBOCF یک کنترلر است و دبی را با استفاده از سیگنال سنسور و مدل هیدرولیکی انتخابشده محاسبه میکند. استفاده در سیستم Area–Velocity به وجود سنسور سرعت سازگار، نوع ورودی و پیکربندی واقعی سیستم وابسته است.
نکته فنی:
انتخاب سنسور، ورودیها، خروجیها و روش محاسبه باید براساس شرایط واقعی کانال و Datasheet رسمی نسخه قابل ارائه انجام شود.
انتخاب سنسور، ورودیها، خروجیها و روش محاسبه باید براساس شرایط واقعی کانال و Datasheet رسمی نسخه قابل ارائه انجام شود.
© 2021 adakflow.ir. All Rights Reserved
