فلومتر التراسونیک چند کاناله ترودکس troeye

فلومتر اولتراسونیک چندکاناله TRODEKS مدل TROEYE یک سیستم اندازه‌گیری دبی و، در پیکربندی مناسب، انرژی حرارتی مایعات در لوله‌های کاملاً پر است. این سیستم از یک مبدل یا واحد پردازش مرکزی و یک، دو یا چهار مسیر صوتی تشکیل می‌شود و می‌تواند متناسب با شرایط پروژه به سنسورهای Clamp-on، Insertion یا Inline متصل شود.

در این صفحه، «چندکاناله» به معنی استفاده از یک، دو یا چهار مسیر اندازه‌گیری اولتراسونیک روی یک خط لوله است و به‌تنهایی به معنی اندازه‌گیری هم‌زمان چند خط مستقل نیست. نوع سنسورها، تعداد مسیرها، سیم‌بندی، خروجی‌ها و پیکربندی نهایی باید براساس سفارش و اطلاعات واقعی پروژه تعیین شوند.

TROEYE با مقایسه زمان عبور موج اولتراسونیک در جهت جریان و خلاف جهت جریان، سرعت متوسط سیال را محاسبه می‌کند. سپس با استفاده از سطح مقطع داخلی لوله، دبی لحظه‌ای و حجم تجمعی را به‌دست می‌آورد. در نسخه مجهز به ورودی سنسور دما، با اتصال سنسورهای PT100 یا PT1000 روی خط رفت و برگشت، امکان محاسبه دبی حرارتی و انرژی تجمعی نیز قابل بررسی است.

جدول انتخاب سریع

این مدل دقیقاً برای چه پروژه‌ای مناسب است؟

• جریان داخل لوله کاملاً پر باشد.
• سیال مایع و دارای قابلیت انتقال مناسب موج اولتراسونیک باشد.
• قطر خارجی، ضخامت جداره، جنس لوله و اطلاعات لاینر قابل تعیین باشند.
• محدوده دما و فشار با سنسور انتخابی تطابق داشته باشد.
• به دبی لحظه‌ای، سرعت و حجم تجمعی نیاز باشد.
• انتقال داده به PLC، SCADA یا RTU موردنیاز باشد.
• اگر محل نصب به اجبار نزدیک پمپ، شیر نیمه‌باز، زانویی یا عامل آشفتگی است، ابتدا شرایط فاصله و محل نصب بررسی و تست کیفیت سیگنال انجام شود. در چنین شرایطی نسخه چهارمسیره می‌تواند گزینه قابل بررسی باشد، اما فقط پس از تأیید سیگنال و بدون تضمین جبران کامل آشفتگی.

چه زمانی این محصول پیشنهاد نمی‌شود؟

• لوله دائماً یا متناوب نیمه‌پر است.
• سیال گاز یا بخار است.
• حباب، کف، هوادهی یا ذرات باعث قطع یا ناپایداری موج می‌شوند.
• قطر، ضخامت، جنس لوله یا مشخصات لاینر نامشخص است.
• محل نصب شدیداً آشفته است و تست کیفیت سیگنال نتیجه قابل قبول نمی‌دهد.
• دما یا فشار از محدوده سنسور انتخابی خارج است.
• گواهی ضدانفجار نسخه قابل تحویل تأیید نشده است.

مرز سیستم و اجزای موردنیاز

سیستم اندازه‌گیری دبی می‌تواند شامل مبدل TROEYE، یک تا چهار جفت سنسور اولتراسونیک، کابل سیگنال، تجهیزات نصب و منبع تغذیه باشد. در نسخه Heat Meter دو سنسور دمای رفت و برگشت و متعلقات نصب آن‌ها نیز لازم است.

نوع مبدل، تعداد مسیرها، نوع سنسور، طول کابل، خروجی‌ها، پروتکل، ثبت تاریخچه، درجه حفاظت، نسخه ضدانفجار و کیت نصب تحت فشار باید در کد سفارش نهایی تأیید شوند.

پارامتر مستقیم و پارامترهای محاسباتی

پارامتر مستقیم

زمان عبور موج در جهت جریان و خلاف جهت جریان، همراه با شاخص‌های تشخیصی مانند قدرت سیگنال، کیفیت سیگنال، نسبت زمان عبور و سرعت صوت سیال.

پارامترهای محاسباتی

سرعت متوسط، دبی حجمی، حجم تجمعی مثبت، منفی و خالص و در نسخه Heat Meter دبی حرارتی و انرژی تجمعی.

مشخصات کلیدی خلاصه

کاربردهای اصلی و پروژه‌های مرتبط

• اندازه‌گیری دبی خطوط انتقال آب
• پایش آب صنعتی، آب فرایندی و آب خنک‌کن
• سامانه‌های گرمایش و سرمایش و موتورخانه‌ها
• پایش خطوط بزرگ با سنسورهای چندمسیره
• نصب دائم با سنسور Insertion
• اتصال به PLC، SCADA یا RTU

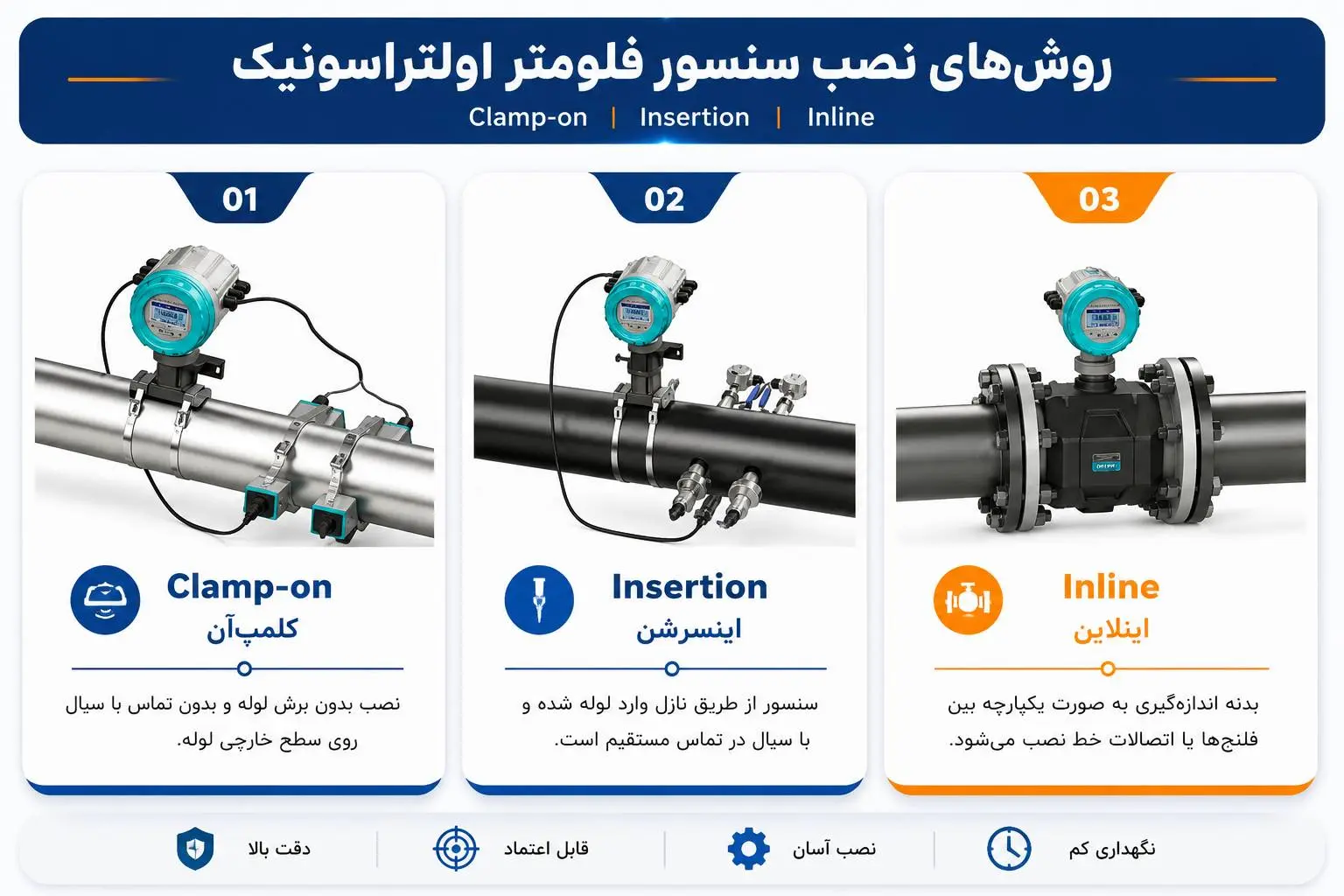

راهنمای انتخاب سنسور و تعداد مسیر

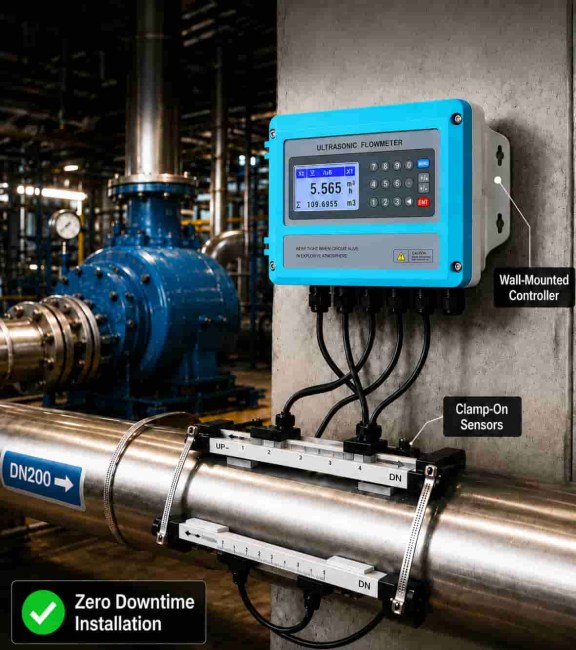

Clamp-on

برای نصب بدون برش لوله و بدون تماس با سیال مناسب است؛ به شرط آنکه جنس، سطح، رسوب و لاینر امکان عبور پایدار موج را فراهم کنند.

Insertion

برای خطوط بزرگ و شرایطی قابل بررسی است که تماس مستقیم سنسور با سیال پذیرفتنی و نصب پایه، شیر توپی و تجهیزات ایمن امکان‌پذیر باشد.

Inline

برای خطوط جدید یا پروژه‌هایی که نصب دائم و هندسه کنترل‌شده موردنیاز است قابل بررسی است.

انتخاب تعداد مسیر

• تک‌مسیره: شرایط ساده‌تر و جریان نسبتاً پایدار
• دومسیره: نمونه‌برداری بیشتر از مقطع و دقت اعلامی بهتر از ±0.5%
• چهارمسیره: خطوط بزرگ، سرعت پایین یا شرایط پیچیده‌تر؛ دقت اعلامی بهتر از ±0.5%
• در حضور حباب یا اجبار نصب نزدیک پمپ و اتصالات، چهارمسیره فقط پس از تست کیفیت سیگنال قبل از نصب پیشنهاد می‌شود.

فناوری و نحوه عملکرد

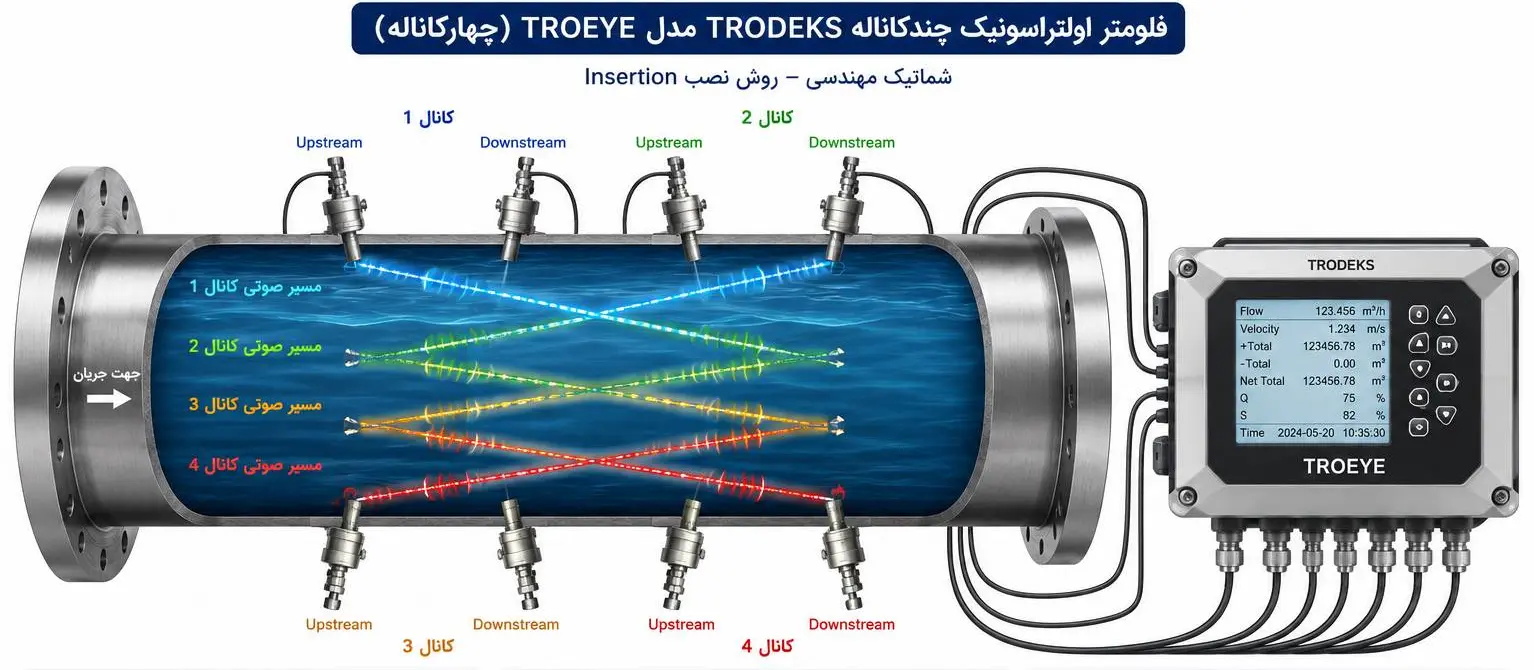

در روش Transit-Time موج یک بار در جهت جریان و بار دیگر خلاف جهت جریان حرکت می‌کند. کنترلر از اختلاف زمان عبور، سرعت سیال را محاسبه و سپس با رابطه Q = v × A دبی حجمی را به‌دست می‌آورد.

عملکرد پایدار به عبور مناسب انرژی صوتی وابسته است. حباب، رسوب، خوردگی، لاینر نامناسب، کوپلینگ ضعیف، فاصله نصب نادرست، اطلاعات اشتباه لوله، لرزش و تداخل الکترومغناطیسی می‌توانند کیفیت اندازه‌گیری را کاهش دهند.

مزایا و محدودیت‌ها

مزایا

• نصب غیرتماسی و بدون افت فشار در پیکربندی Clamp-on
• پشتیبانی از یک، دو و چهار مسیر صوتی
• امکان استفاده از Clamp-on، Insertion و Inline
• اندازه‌گیری دوطرفه و نمایش حجم‌های تجمعی
• امکان Heat Meter در نسخه مناسب
• RS485، Modbus و خروجی‌های صنعتی براساس پیکربندی

محدودیت‌ها

• لوله باید کاملاً پر باشد.
• حباب، کف، هوادهی و ذرات زیاد می‌توانند سیگنال را مختل کنند.
• قطر، ضخامت، جنس و لاینر باید دقیق باشند.
• تلاطم شدید و نصب نزدیک پمپ یا اتصالات نیازمند تست سیگنال هستند.
• چندکاناله بودن به معنی چند خط مستقل نیست مگر در کد سفارش تأیید شود.

نصب و کنترل کیفیت سیگنال

• لوله در محل نصب کاملاً پر باشد.
• محل از پمپ، شیر نیمه‌باز و عوامل آشفتگی فاصله داشته باشد؛ در صورت اجبار، تست پیش از نصب انجام شود.
• کابل از کابل قدرت و خروجی اینورتر جدا باشد.
• سطح نصب Clamp-on پاک، صاف و دارای کوپلنت مناسب باشد.

برای کنترل اولیه نصب، قدرت سیگنال، کیفیت Q و نسبت زمان عبور بررسی شوند. در توضیح قدرت سیگنال توجه شود که بیشتر از 80 بودن سیگنال به‌تنهایی تضمین‌کننده دقت اندازه‌گیری نیست.

عبور کابل سیگنال در کنار کابل قدرت یا اینورتر می‌تواند باعث نویز شود؛ راهنمای مرتبط: تداخل نویز ابزار دقیق و VFD.

اعتبارسنجی، واسنجی و نگهداری

اعتبارسنجی نصب شامل تأیید پر بودن لوله، اندازه‌گیری قطر و ضخامت واقعی، کنترل لاینر، ثبت قدرت سیگنال و Q، بررسی نسبت زمان عبور و تطبیق جهت جریان است.

واسنجی سیستم باید با مرجع معتبر و قابل ردیابی انجام شود. تنظیم چندنقطه‌ای یا اصلاح ضرایب فقط براساس داده واقعی واسنجی و پس از رفع مشکلات نصب انجام شود.

اطلاعات لازم پیش از خرید

• قطر اسمی، قطر خارجی، ضخامت و جنس لوله
• وجود و مشخصات لاینر
• نوع، دما، فشار و محدوده دبی سیال
• میزان حباب، ذرات، رسوب و خوردگی
• فاصله از پمپ، شیر، زانویی و سه‌راهی
• امکان توقف، سوراخ‌کاری یا برش خط
• تعداد مسیر، نوع سنسور، خروجی‌ها و پروتکل
• منبع تغذیه، درجه حفاظت و نیاز ضدانفجار
• عکس و ویدئوی محل نصب

پرسش‌های متداول

منظور از TROEYE چندکاناله چیست؟

ساختار یک، دو یا چهار مسیر صوتی روی یک خط لوله؛ نه الزاماً چند خط مستقل.

آیا در حضور حباب یا نزدیک پمپ قابل استفاده است؟

فقط پس از تست کیفیت سیگنال و بررسی محل. در شرایط اجباری، نسخه چهارمسیره قابل بررسی است، اما تضمینی برای حذف اثر حباب یا آشفتگی وجود ندارد.

دقت نسخه‌ها چقدر است؟

یک‌مسیره ±1% و برای نسخه‌های دو و چهارمسیره بهتر از ±0.5% اعلام شده است. اتکا به این مقادیر به نصب صحیح، پر بودن لوله، کیفیت سیگنال و شرایط پروژه وابسته است.

منابع و اعتبار فنی محتوا

جمع‌بندی صادقانه

فلومتر اولتراسونیک TRODEKS مدل TROEYE برای اندازه‌گیری دبی مایعات در لوله‌های کاملاً پر طراحی شده و براساس پیکربندی می‌تواند از یک، دو یا چهار مسیر صوتی و سنسورهای Clamp-on، Insertion یا Inline استفاده کند.

برای خطوط ساده، نسخه یک‌مسیره می‌تواند کافی باشد. برای خطوط بزرگ، سرعت پایین، پروفیل پیچیده یا شرایطی که نصب به اجبار نزدیک پمپ و اتصالات است، نسخه چهارمسیره فقط پس از تست کیفیت سیگنال پیش از نصب قابل پیشنهاد است.

درخواست بررسی فنی پروژه

برای انتخاب TROEYE، عکس و ویدئوی محل، قطر و ضخامت لوله، جنس و لاینر، نوع و شرایط سیال، محدوده دبی، وضعیت حباب و رسوب، فاصله از پمپ و اتصالات، نوع خروجی، تغذیه و دقت موردنیاز ارسال شود.
