فلومتر التراسونیک داپلر DFM5.0

کد محصول: فلومتر التراسونیک داپلر DFM5.0

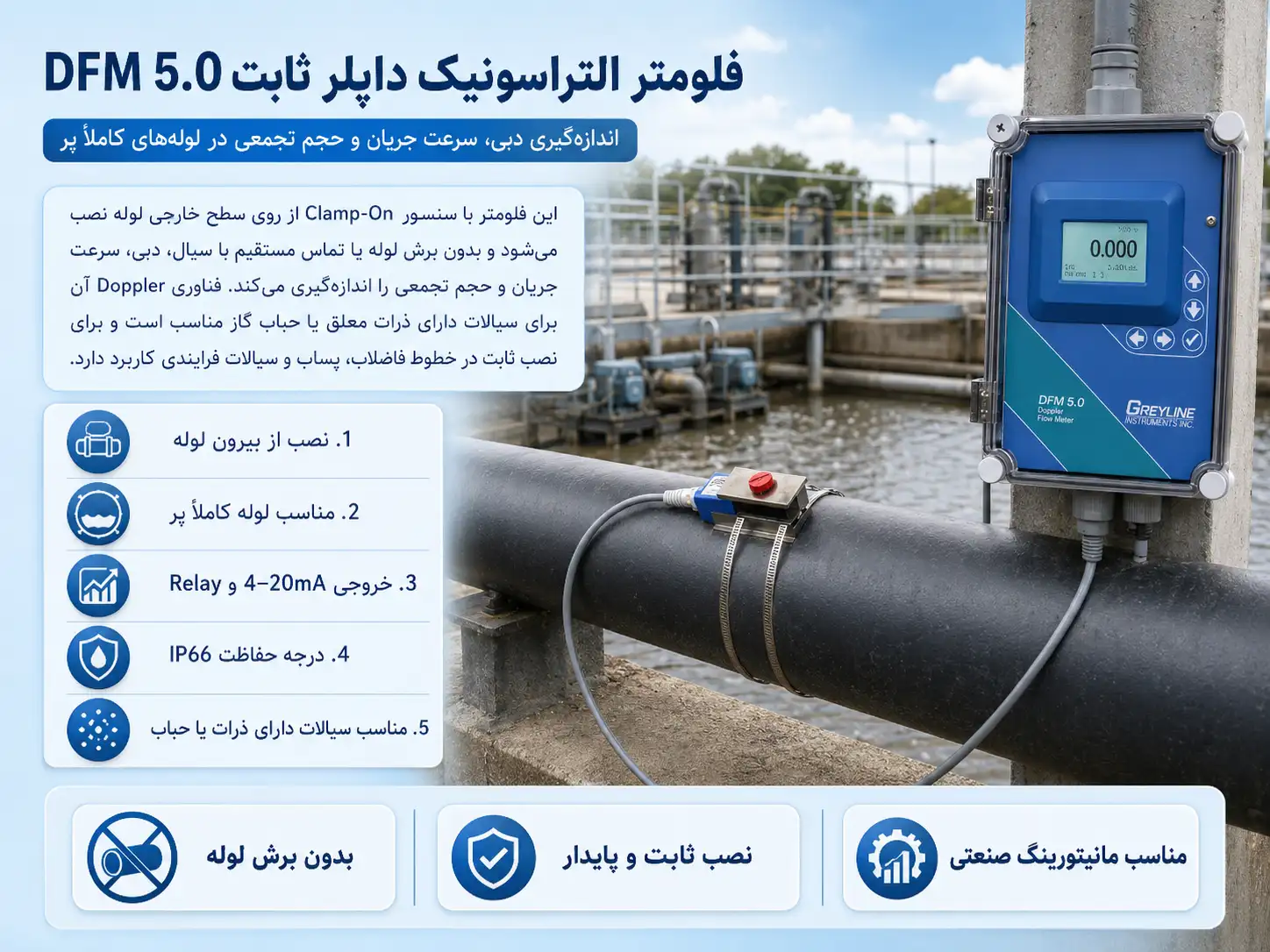

فلومتر التراسونیک داپلر ثابت DFM 5.0 یک فلومتر Clamp-On برای اندازه‌گیری دبی، سرعت جریان و حجم تجمعی در لوله‌های کاملاً پر است که سنسور آن از روی سطح خارجی لوله نصب می‌شود و نیازی به برش لوله یا تماس مستقیم با سیال ندارد.


این تجهیز بر پایه فناوری Doppler کار می‌کند؛ بنابراین برای سیالاتی مناسب است که دارای ذرات معلق یا حباب‌های گاز کافی برای بازتاب سیگنال اولتراسونیک باشند. دستگاه دارای خروجی 4–20mA، Relayهای قابل برنامه‌ریزی، نمایشگر، امکان اندازه‌گیری جریان رفت و برگشت و Data Logger اختیاری است و برای نصب ثابت در خطوط فاضلاب، پساب و سیالات فرایندی دارای Reflector مناسب قابل بررسی است.


مدل DFM 5.0 با Enclosure دارای درجه حفاظت IP66، تغذیه 100–240VAC یا 9–32VDC و سنسور Clamp-On با محدوده دمای کاری بالا، برای نصب دائم و اتصال به سیستم‌های کنترل و مانیتورینگ صنعتی طراحی شده است.

قیمت محصول:
استعلام از طریق واتساپ


گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
Fixed Doppler Ultrasonic Flow Meter · DFM 5.0

فلومتر التراسونیک داپلر ثابت DFM 5.0

اندازه‌گیری دبی، سرعت و حجم تجمعی در لوله‌های کاملاً پر با سنسور Clamp-On خارجی، خروجی صنعتی و قابلیت نصب دائم



Fixed Doppler Ultrasonic Flow Meter DFM 5.0





DFM 5.0 یک فلومتر التراسونیک داپلر ثابت و Wall-Mounted است. سنسور Doppler روی سطح خارجی لوله نصب می‌شود و بدون برش لوله یا تماس مستقیم سنسور با سیال، سرعت جریان را اندازه‌گیری می‌کند. با واردکردن قطر داخلی واقعی لوله، دستگاه دبی حجمی و Totalizer را نیز محاسبه و نمایش می‌دهد.

این فناوری برای عملکرد صحیح به بازتاب موج از ذرات معلق یا حباب‌های گاز داخل جریان وابسته است؛ بنابراین انتخاب آن باید بر اساس ماهیت واقعی سیال انجام شود. چرا یک فلومتر برای تمام سیالات مناسب نیست؟

شرط اصلی اندازه‌گیری Doppler بر اساس مشخصات فنی، Reflectorهای موجود در سیال باید حداقل حدود 100 µm اندازه و حدود 75 ppm غلظت داشته باشند. در سیالات بسیار تمیز یا فاقد ذرات/حباب کافی، کیفیت سیگنال ممکن است برای اندازه‌گیری قابل اتکا کافی نباشد.

انتخاب قابل بررسی است اگر

  • لوله کاملاً پر و تحت فشار باشد.
  • سیال دارای ذرات معلق یا حباب کافی باشد.
  • نصب Clamp-On و بدون برش لوله موردنیاز باشد.
  • خروجی 4–20mA، Relay یا Data Logging موردنیاز باشد.
  • نصب ثابت در پروژه آب، فاضلاب یا فرایند صنعتی مدنظر باشد.

نیازمند بررسی ویژه است اگر

  • سیال بسیار تمیز و فاقد Reflector کافی است.
  • لوله نیمه‌پر یا دارای سطح آزاد است.
  • سطح لوله یا Liner انتقال صوت مناسبی ایجاد نمی‌کند.
  • محل نصب نزدیک VFD، پمپ، شیر یا منبع لرزش شدید است.
  • نصب Transmitter داخل Hazardous Area لازم است.

مشخصات فنی اصلی

مشخصهمقدار / توضیح مهندسی
نوع تجهیز Fixed / Wall-Mounted Doppler Ultrasonic Flow Meter
روش نصب سنسور Clamp-On خارجی روی سطح لوله، بدون تماس مستقیم با سیال
پارامترها Flow Rate، Velocity، Totalizer، Relay Status و Operating Status
محدوده سرعت Forward +0.076 تا +12.2 m/s
محدوده سرعت Reverse −12.2 تا −0.076 m/s
جهت جریان Forward / Reverse قابل اندازه‌گیری؛ Negative Total قابل فعال‌سازی
Pipe Size قطر داخلی حدود 12.7 mm تا 4.5 m (½ تا 180 inch)
Accuracy ±2% Full Scale در شرایط تعریف‌شده فناوری Doppler. تفاوت Accuracy و Repeatability را ببینید
Repeatability ±0.1%
Linearity ±0.5% Full Scale
حداقل Reflector حداقل اندازه حدود 100 µm و غلظت حدود 75 ppm
Sensitivity / Damping قابل تنظیم؛ Damping تا 99%
Signal Parameters Signal Strength و Signal Cutoff قابل مشاهده/تنظیم. Signal Strength به معنی Accuracy نیست

نمایشگر، تنظیمات و کالیبراسیون

بخشمشخصات
Display White Backlit Matrix؛ نمایش Flow Rate، Totalizer، Relay States، Operating Mode و Calibration Menu
Keypad سیستم 5-Key برای تنظیم و کالیبراسیون
زبان منو English / French / Spanish
Pipe ID قطر داخلی واقعی لوله باید در دستگاه وارد شود.
Minimum Velocity Cutoff قابل برنامه‌ریزی برای صفرکردن سرعت‌های بسیار پایین
Damping قابل تنظیم برای پایدارسازی قرائت در جریان‌های متلاطم
Flow Direction On / Off / Invert
Totalizer Resettable؛ امکان Deduct کردن جریان Reverse از Total
Password 0000 تا 9999 برای جلوگیری از تغییر غیرمجاز تنظیمات
Simulation تست Display، خروجی Analog و Relayها بدون نیاز به جریان واقعی

ورودی تغذیه، خروجی‌ها و Relay

مشخصهمقدار / وضعیت
Power Standard 100–240 VAC, 50/60 Hz, 30 W
Power Optional 9–32 VDC، حداکثر 9 W
Analog Output Isolated 4–20mA، حداکثر Load حدود 1000 Ω
Analog Mode در منوی Special Functions امکان انتخاب 4–20mA یا 0–5V ذکر شده است.
Relay Standard 2 × SPDT Relay، هرکدام 5A / 240VAC
Relay Optional 4 Relay اضافه؛ مجموعاً تا 6 Relay
Relay Functions Pump Control، Low Alarm، High Alarm، Pulse
Pulse Minimum interval حدود 2.25 s؛ Pulse duration حدود 350 ms
Surge Protection برای Sensor، 4–20mA و AC Power Input
SYNC اتصال Synchronization برای کاهش Cross Talk چند دستگاه روی یک لوله

Enclosure و شرایط محیطی

مشخصهمقدار
Enclosure Watertight / Dust Tight Polycarbonate
Protection NEMA 4X / IP66
Cover Clear Shatter-Proof Face
دمای محیط −23 تا +60°C
Relative Humidity تا 80%
Max Altitude 5000 m
Pollution Degree 4
Installation Category II
ابعاد تقریبی Enclosure حدود 278 × 188 × 130 mm
Approx. Shipping Weight حدود 4.5 kg
Mounting Wall Mount استاندارد؛ Panel Mount به‌صورت Option

مشخصات سنسور Clamp-On Doppler

مشخصهمقدار
Operating Frequency 640 kHz
Sensor Housing Stainless Steel
Operating Temperature −40 تا +150°C
Minimum Pipe 12.5 mm ID / 15 mm OD
Maximum Pipe 4.5 m ID
Standard Cable 6 m Shielded Coaxial Pair RG174U
Continuous Cable Options 15 m یا 30 m
Extended Cable با کابل مناسب و Junction Box تا حدود 152 m
Submersion تحمل غوطه‌وری اتفاقی تا حدود 0.7 bar / 10 psi؛ برای غوطه‌وری دائم تعریف نشده است.
Data Logger — Optional در نسخه مجهز به Data Logging، کاربر می‌تواند Site ID، Flow/Velocity Mode، تاریخ، زمان و Logging Interval را تعیین کند. Intervalهای ذکرشده شامل 10s، 30s، 1min، 2min، 5min، 10min، 30min و 60min هستند. فایل Log از طریق USB Flash Memory قابل دریافت است و 24-Hour Log می‌تواند گزارش‌های روزانه شامل Total، Average، Maximum، Minimum و زمان وقوع را تا حدود 365 روز نگهداری کند.

الزامات نصب سنسور

  • پیش از نصب نهایی، چند نقطه در اطراف و طول لوله از نظر Signal و پایداری قرائت بررسی شود.
  • سنسور روی بخش مستقیم لوله و به‌صورت طولی نصب شود؛ روی Bend، Elbow یا Fitting نصب نشود.
  • سطحی حدود 50 × 100 mm از Loose Paint، Rust و Scale پاک شود.
  • Coupling Compound به مقدار مناسب بین Sensor Face و Pipe قرار گیرد؛ کم یا زیاد بودن آن می‌تواند باعث Air Gap و افت Signal شود.
  • در لوله افقی و سیال دارای Gas/Solids زیاد، موقعیت 3 یا 9 ساعت توصیه شده است.
  • در سیال با حباب کم، موقعیت 12 ساعت می‌تواند Signal بهتری ایجاد کند.
  • برای Pump / Control Valve / Orifice و تجهیزات افزایش‌دهنده سرعت، حدود 20D بالادست یا 30D پایین‌دست به‌عنوان Guideline ذکر شده است.
  • برای Elbow / Tee / Flanged Connection حدود 6D بالادست یا 10D پایین‌دست به‌عنوان Guideline عمومی ذکر شده است.

راهنمای آداک‌فلو درباره Straight Run و فاصله نصب

لوله نیمه‌پر این ساختار برای محاسبه دبی در لوله کاملاً پر در نظر گرفته شده است. اگر سطح مقطع واقعی جریان به دلیل نیمه‌پر بودن لوله تغییر کند، اندازه‌گیری سرعت به‌تنهایی برای محاسبه دبی حجمی کافی نیست. مقاله رفتار فلومتر Doppler در لوله نیمه‌پر

نصب Transmitter و کابل‌کشی

  • Enclosure به‌صورت Wall Mount نصب می‌شود و Panel Mount نیز قابل سفارش است.
  • فاصله استاندارد Enclosure تا سنسور حدود 6 m است و با کابل مناسب امکان افزایش تا حدود 152 m وجود دارد.
  • از نصب Electronics در نور مستقیم خورشید خودداری شود؛ Sun Screen و Heater/Thermostat به‌صورت Option وجود دارند.
  • ورودی‌های Conduit از بالا ایجاد نشوند و تمام مسیرهای کابل برای جلوگیری از نفوذ رطوبت آب‌بندی شوند.
  • Grounding و Shielding مطابق دستورالعمل نصب اجرا شود.
VFD، EMI و Grounding Manual در بخش عیب‌یابی، Local Electrical Noise و Variable Speed Drive Interference را از علل قرائت کاذب یا ناپایدار معرفی می‌کند. مسیر کابل Signal و Power، Shield، Ground و فاصله از VFD و Motor باید کنترل شوند. راهنمای آداک‌فلو درباره نویز VFD و کابل قدرت

Hazardous Area و گزینه‌های ایمنی

برای برخی Sensor Configurationها، Intrinsic Safety Barrier قابل سفارش است. در پیکربندی اعلام‌شده برای SE4، سنسور می‌تواند با Barrier مناسب برای Class I Groups C,D و Class II Groups E,F,G و Class III استفاده شود؛ اما Enclosure اصلی باید در Non-Hazardous Location نصب شود.

برای SE4 در حالت Non-Incendive نیز Class I Division 2 Groups A,B,C,D در Manual ذکر شده است. انتخاب نهایی باید بر اساس Zone/Class واقعی پروژه و کد دقیق سفارش انجام شود.

عیب‌یابی اولیه

نشانهعلت‌های محتملبررسی اولیه
عدد کمتر از انتظار Pipe ID اشتباه، Sensor Mounting نامناسب، Coupling ضعیف، لوله نیمه‌پر، Signal ناکافی Pipe ID، Full Pipe، Coupling و موقعیت سنسور کنترل شود.
قرائت در No Flow Vibration، Electrical Noise، Signal Cutoff نامناسب، Cross Talk، VFD Signal Cutoff، Ground/Shield، محل Sensor و SYNC بررسی شود.
قرائت ناپایدار نزدیکی به Pump، Valve یا Elbow Sensor Location و Straight Run بازبینی شود.
No Flow Indication Reflector کافی در سیال وجود ندارد یا Coupling از بین رفته است. Signal Strength، ماهیت سیال و Coupling بررسی شود.
عدد بالاتر از انتظار Calibration Error، Vibration، Pipe Not Full، Nearby Velocity-Increasing Device Calibration، Pipe ID، محل Sensor و وضعیت خط بررسی شود.
Signal بالا تضمین‌کننده دقت نیست Signal Strength برای ارزیابی کیفیت دریافت موج مفید است، اما Accuracy محصول یک مشخصه جداگانه است و به Pipe ID، نصب، شرایط جریان، Coupling و سایر عوامل نیز وابسته است. مقاله Signal 95% در برابر Accuracy

Options قابل ارائه در Manual

  • Data Logger
  • 4 Relay اضافه
  • 9–32VDC Power Input
  • Enclosure Heater + Thermostat
  • Sun Screen
  • Panel Mount Kit
  • Sensor Cable Extension / Junction Box
  • Intrinsic Safety Barrier
  • Alternate Velocity Sensor Configuration برای کاربردهای خاص

مطالب فنی مرتبط در آداک‌فلو



DFM 5.0 · Fixed Doppler Flow Meter · Applications
کاربردهای فلومتر التراسونیک داپلر ثابت DFM 5.0
اندازه‌گیری دائم دبی و سرعت در لوله‌های کاملاً پر، با سنسور Clamp-On خارجی و مناسب برای سیالات دارای ذرات معلق یا حباب‌های بازتاب‌دهنده
مرز کاربرد فناوری Doppler این فلومتر زمانی انتخاب مناسبی است که سیال دارای ذرات معلق یا حباب‌های گاز کافی برای بازتاب سیگنال باشد. مبنای اعلام‌شده برای DFM 5.0 حداقل حدود 100 µm اندازه Reflector و حدود 75 ppm غلظت است. راهنمای انتخاب فناوری مناسب برای نوع سیال
۱. خطوط فاضلاب تحت فشار
  • اندازه‌گیری دبی فاضلاب در لوله‌های کاملاً پر
  • خطوط انتقال فاضلاب Pumped / Pressurized
  • پایش دبی ورودی یا خروجی ایستگاه‌های پمپاژ
  • ثبت Total Flow برای بهره‌برداری و گزارش‌گیری
وجود جامدات معلق در بسیاری از خطوط فاضلاب می‌تواند Reflector لازم برای فناوری Doppler را فراهم کند؛ کیفیت Signal باید در محل کنترل شود.
 ۲. پساب و سیالات دارای جامدات معلق
  • پساب فرایندی دارای Suspended Solids
  • سیالات دارای ذرات قابل بازتاب
  • جریان‌های صنعتی دارای حباب یا Gas Entrapment
  • خطوط Recycle / Return که شرایط Doppler را تأمین می‌کنند
کاربرد دقیق به جنس سیال وابسته است؛ وجود ذره یا حباب کافی شرط اصلی است و نام صنعت به‌تنهایی برای انتخاب کافی نیست.
۳. آب دارای حباب یا Reflector کافی
  • آب فرایندی با حباب‌های Entrained
  • آب در نقاطی که Cavitation یا Gas Release کنترل‌شده وجود دارد
  • برخی خطوط آب که Signal Strength واقعی در سایت مناسب باشد
Manual حتی برای Potable Water به نصب در موقعیت 12 ساعت اشاره می‌کند، اما آب شرب بسیار تمیز الزاماً Reflector کافی ندارد؛ بنابراین Signal باید قبل از تأیید انتخاب بررسی شود.
 ۴. کنترل و پایش پمپ‌ها
  • اندازه‌گیری دبی در خطوط مکش/دهش مناسب
  • Flow Alarm بالا یا پایین
  • فعال‌سازی Relay بر اساس Flow Setpoint
  • Pump Control با On / Off Setpointهای جداگانه
Relay استاندارد دستگاه می‌تواند در حالت Pump، Low Alarm یا High Alarm برنامه‌ریزی شود؛ منطق کنترلی پروژه باید جداگانه بررسی شود.
۵. ارسال Pulse بر اساس حجم عبوری
  • Remote Totalizer
  • Samplerهای حجمی
  • Chlorinator یا سیستم دوزینگ مبتنی بر حجم عبوری
  • ارسال Pulse متناسب با Increment حجم
Manual کاربرد Relay Pulse را برای Remote Sampler، Chlorinator و Totalizer به‌طور مستقیم ذکر می‌کند.
 ۶. پایش دائم و Data Logging
  • ثبت Flow یا Velocity در بازه‌های زمانی
  • گزارش 24 ساعته Total، Average، Maximum و Minimum
  • ثبت Site ID، Date و Time
  • انتقال Log از طریق USB Flash در نسخه Logger
Data Logger یک Option است و برای Trend Monitoring و ثبت تاریخچه بهره‌برداری قابل استفاده است.
۷. خطوط با قطر بسیار کوچک تا بسیار بزرگ
  • Pipe ID از حدود 12.7 mm تا 4.5 m
  • پروژه‌هایی که نصب In-Line دشوار است
  • خطوط موجود که برش لوله یا ایجاد فلنج مطلوب نیست
  • نصب سنسور از بیرون لوله با Stainless-Steel Strap
گستره سایز بالا یکی از مزیت‌های اجرایی ساختار Clamp-On است، اما جنس لوله، Liner، خوردگی و Acoustic Coupling باید بررسی شوند.
 ۸. نقاط نیازمند خروجی صنعتی
  • ارسال Flow به PLC / DCS از طریق 4–20mA
  • Flow Alarm با Relay
  • Pulse Output از طریق Relay
  • Synchronization چند دستگاه روی یک لوله برای کاهش Cross Talk
این قابلیت‌ها DFM 5.0 را برای نصب ثابت و یکپارچه‌سازی با سیستم کنترل مناسب می‌کنند.
موارد نامناسب یا نیازمند بررسی ویژه
  • آب مقطر و DI: Manual آن‌ها را از مواردی می‌داند که ممکن است حداقل Reflector لازم را نداشته باشند.
  • آب بسیار تمیز: قبل از انتخاب باید Signal واقعی بررسی شود.
  • لوله نیمه‌پر: برای محاسبه دبی حجمی با این ساختار مناسب نیست. راهنمای لوله نیمه‌پر
  • لوله دارای Air Gap پشت Liner یا خوردگی شدید: انتقال صوت ممکن است تضعیف شود.
  • نصب روی Bend / Elbow / Fitting: توصیه نشده است.
  • غوطه‌وری دائم سنسور: توصیه نشده؛ Submersion اعلام‌شده برای شرایط اتفاقی است.
کاربرد در Sewage به‌طور مستقیم در Manual دیده می‌شود Manual در دستورالعمل سرویس، حتی برای سنسوری که در معرض Sewage بوده روش ضدعفونی تعریف کرده است؛ بنابراین استفاده در محیط‌های فاضلابی جزو کاربردهای واقعی این خانواده محسوب می‌شود، مشروط به اینکه لوله کاملاً پر و شرایط Signal مناسب باشد.
نصب و کیفیت اندازه‌گیری برای کاربردهای فوق، محل نصب Sensor باید از نظر پروفایل جریان و Signal بررسی شود. راهنمای Straight Run و فاصله نصب و تفاوت Signal Strength و Accuracy برای انتخاب محل نصب مرتبط هستند.
VFD و تجهیزات دوار در خطوط نزدیک Pump و Variable Speed Drive، نویز الکتریکی، Grounding و فاصله کابل‌ها باید کنترل شود. راهنمای نویز VFD و کابل قدرت
جمع‌بندی کاربرد
DFM 5.0 برای اندازه‌گیری ثابت دبی و سرعت در لوله‌های کاملاً پر طراحی شده و بهترین حوزه کاربرد آن سیالاتی است که ذرات معلق یا حباب کافی برای ایجاد Doppler Signal دارند. فاضلاب تحت فشار، پساب دارای جامدات، سیالات فرایندی دارای Reflector، پایش خطوط پمپاژ، Flow Alarm، Pulse-Based Control و Data Logging از کاربردهای قابل اتکای این ساختار هستند.

نظرات کاربران

هنوز نظری برای این محصول وجود ندارد.
DFM 5.0 · Fixed Doppler Flow Meter · Technical Specifications

مشخصات فنی کامل فلومتر التراسونیک داپلر ثابت DFM 5.0

Fixed / Wall-Mounted · Clamp-On Doppler Sensor · Flow / Velocity / Totalizer

شرط پایه فناوری Doppler برای عملکرد اعلام‌شده، سیال باید دارای ذرات معلق یا حباب‌های گاز با حداقل اندازه حدود 100 µm و حداقل غلظت حدود 75 ppm باشد. Signal Strength باید در محل واقعی نصب کنترل شود. تفاوت Signal Strength و Accuracy

مشخصات اندازه‌گیری

مشخصهمقدار / توضیح
نوع تجهیز Fixed / Wall-Mounted Doppler Ultrasonic Flow Meter
اصل اندازه‌گیری Ultrasonic Doppler؛ بازتاب موج از Suspended Solids یا Gas Bubbles داخل جریان
روش نصب سنسور Clamp-On روی سطح خارجی لوله، بدون تماس مستقیم با سیال
پارامترهای اصلی Flow Rate، Velocity، Totalizer
Forward Velocity Range +0.076 تا +12.2 m/s
Reverse Velocity Range −12.2 تا −0.076 m/s
جهت جریان Forward / Reverse؛ امکان فعال‌سازی Negative Total
Pipe ID Range 12.7 mm تا 4.5 m (½ تا 180 inch)
Accuracy ±2% of Full Scale راهنمای Accuracy / Repeatability
Repeatability ±0.1%
Linearity ±0.5% of Full Scale
Minimum Reflector Size حدود 100 µm
Minimum Reflector Concentration حدود 75 ppm
Sensitivity Adjustable
Damping Adjustable؛ تا 99%
Signal Cutoff قابل تنظیم برای حذف قرائت‌های کاذب در Signal ضعیف / No-Flow

نمایشگر و منوی تنظیمات

بخشمشخصات
Display White Backlit Matrix Display
موارد قابل نمایش Flow Rate، Totalizer، Relay States، Operating Mode، Calibration Menu، Status و Signal Strength
Calibration Interface Built-in 5-Key Calibrator
زبان منو English / French / Spanish
Pipe ID ورود قطر داخلی واقعی لوله
20mA Setting Flow / Velocity متناظر با 20mA قابل تنظیم
4mA Setting Flow / Velocity متناظر با 4mA قابل تنظیم
Minimum Velocity Cutoff قابل تنظیم
Flow Direction On / Off / Invert
Negative Totals قابل فعال یا غیرفعال‌سازی
Totalizer Reset قابل Reset
Password 0000 تا 9999
Simulation تست Display، Analog Output و Relayها بدون جریان واقعی
Restore Defaults بازگشت به تنظیمات کارخانه

تغذیه و خروجی‌های الکتریکی

مشخصهمقدار
Standard Power Input 100–240 VAC, 50/60 Hz, 30 W
Optional DC Power 9–32 VDC، حداکثر 9 W
Analog Output Isolated 4–20mA
4–20mA Maximum Load 1000 Ω
Alternate Analog Mode 4–20mA یا 0–5V از منوی Special Functions
Standard Relays 2 × SPDT
Relay Rating 5 A / 240 VAC
Optional Relays 4 Relay اضافه؛ حداکثر مجموع 6 Relay
Relay Functions Flow، Pump، Low Alarm، High Alarm، Pulse
Minimum Pulse Interval حدود 2.25 s
Pulse Duration حدود 350 ms
Synchronization SYNC + / SYNC − برای جلوگیری از Cross Talk چند دستگاه روی یک لوله
Surge Protection Sensor، 4–20mA Output و AC Power Input

Enclosure و شرایط محیطی

مشخصهمقدار
Enclosure Material Polycarbonate
Protection NEMA 4X / IP66
Cover Clear Shatter-Proof Face
Ambient Temperature −23 تا +60°C
Relative Humidity تا 80%
Maximum Altitude 5000 m
Pollution Degree 4
Installation Category II
Enclosure Dimensions تقریباً 278 × 188 × 130 mm
Approx. Shipping Weight حدود 4.5 kg
Standard Mounting Wall Mount
Panel Mount Optional
Heater / Thermostat Optional؛ ترموستات کارخانه‌ای تقریباً ON در 4.5°C و OFF در 15.5°C؛ مصرف 15 W
Sun Screen Optional برای کاهش اثر تابش مستقیم خورشید و Condensation

مشخصات سنسور SE4 Doppler

مشخصهمقدار
Sensor Type Clamp-On Doppler Sensor
Minimum Pipe ID 12.5 mm
Minimum Pipe OD 15 mm
Maximum Pipe ID 4.5 m
Sensor Temperature −40 تا +150°C
Operating Frequency 640 kHz
Sensor Housing Stainless Steel
Standard Cable 6 m Shielded Coaxial Pair RG174U
Continuous Cable Options 15 m یا 30 m
Maximum Extended Cable تا حدود 152 m با کابل و Junction Box مناسب
Submersion Rating تحمل غوطه‌وری اتفاقی تا حدود 10 psi / 0.7 bar؛ برای غوطه‌وری دائم توصیه نشده است.
نصب سنسور سنسور باید روی بخش مستقیم لوله نصب شود. در Manual برای تجهیزات افزایش‌دهنده سرعت مثل Pump / Control Valve / Orifice، حدود 20D بالادست یا 30D پایین‌دست و برای Elbow / Tee حدود 6D بالادست یا 10D پایین‌دست به‌عنوان Guideline ذکر شده است. راهنمای Straight Run و فاصله نصب
لوله نیمه‌پر برای محاسبه دبی حجمی، محل اندازه‌گیری باید Full Pipe باشد. اگر لوله نیمه‌پر باشد، سرعت اندازه‌گیری‌شده به‌تنهایی نماینده سطح مقطع واقعی جریان نیست. راهنمای لوله نیمه‌پر

Data Logger — Optional

مشخصهوضعیت
Data Logging Optional
Logging Mode Flow یا Velocity
&
