آیا رعایت فاصلههای استاندارد نصب فلومترها و تجهیزات ابزار دقیق همیشه الزامی است؟
فاصلههای مستقیم قبل و بعد از فلومتر برای ایجاد پروفیل جریان پایدار تعریف شدهاند، اما در پروژههای واقعی همیشه امکان رعایت کامل آنها وجود ندارد.

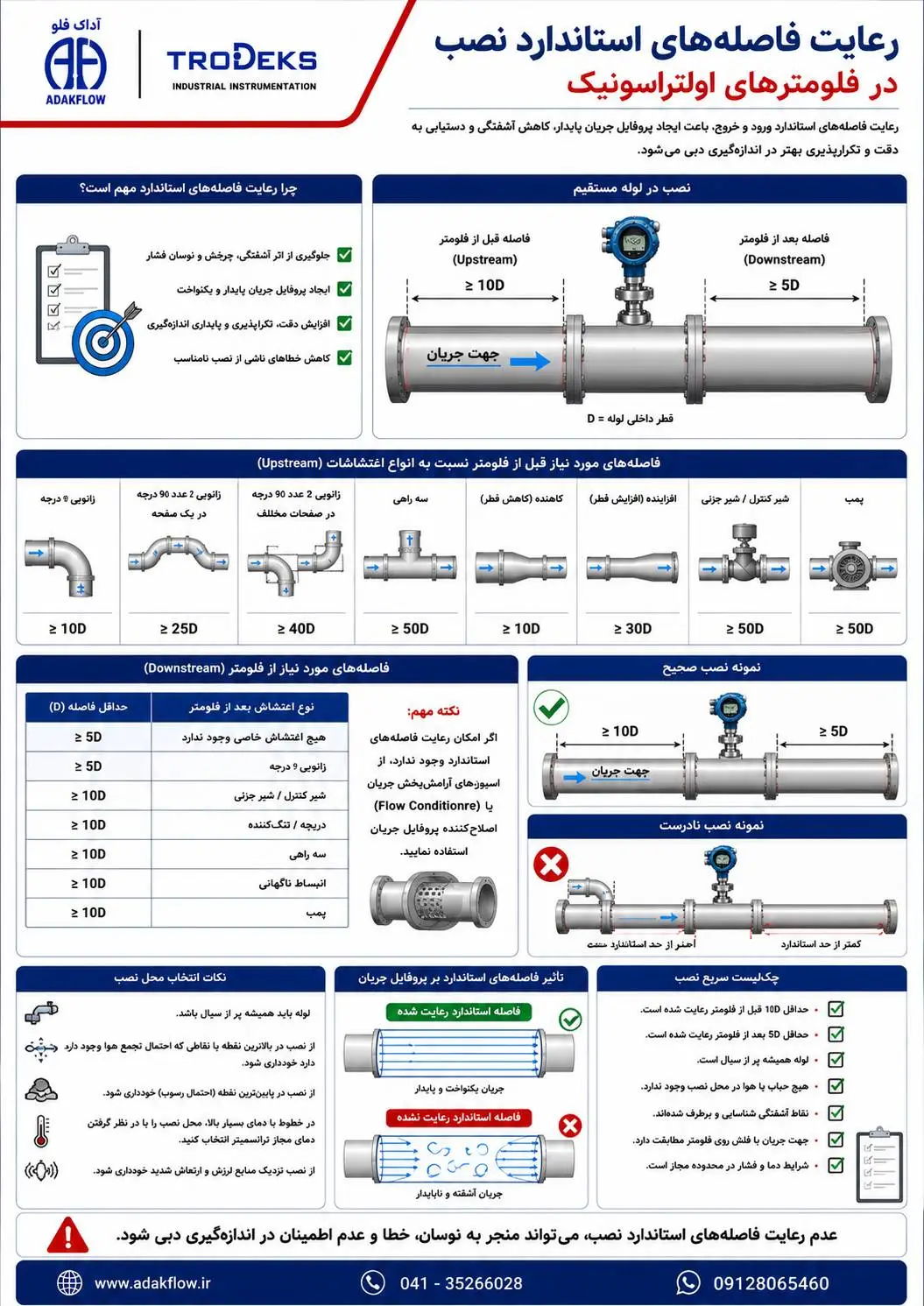

Instrument Installation Spacing and Straight Pipe Requirements
نمونه فاصلههای مستقیم پیشنهادی قبل و بعد از فلومتر در شرایط نصب صنعتی
آیا رعایت فاصله استاندارد همیشه ضروری است؟
در اکثر کاتالوگهای تجهیزات ابزار دقیق، بهویژه فلومترها، سازندگان فاصلههای مشخصی را برای نصب تجهیز نسبت به زانوییها، شیرها، پمپها، سهراهیها و سایر المانهای ایجادکننده آشفتگی جریان اعلام میکنند. این فاصلهها معمولاً با واحد قطر لوله (D) بیان میشوند و هدف اصلی از تعیین آنها، دستیابی به بیشترین دقت اندازهگیری در شرایط استاندارد است.
اما در بسیاری از پروژههای صنعتی، تأسیسات موجود، تصفیهخانههای آب و فاضلاب، ایستگاههای پمپاژ و خطوط انتقال، فضای کافی برای رعایت کامل این الزامات وجود ندارد. در چنین شرایطی این سؤال مطرح میشود که آیا عدم رعایت فاصلههای استاندارد باعث از کار افتادن تجهیز میشود یا تنها دقت اندازهگیری را تحت تأثیر قرار میدهد؟
چرا سازندگان فاصله مستقیم لوله را توصیه میکنند؟
هدف اصلی از رعایت فاصلههای مستقیم قبل و بعد از فلومتر، ایجاد پروفیل جریان پایدار و یکنواخت در محل اندازهگیری است. زمانی که سیال با الگوی منظم از داخل لوله عبور کند، فلومتر میتواند دبی واقعی را با بیشترین دقت اندازهگیری کند.
تجهیزات زیر میتوانند موجب آشفتگی، گردابه و تغییر توزیع سرعت شوند:
- زانویی ۹۰ درجه
- زانویی دوبل
- شیر کنترل
- شیر پروانهای نیمهباز
- سهراهی
- پمپ
- تغییر قطر لوله
آیا عدم رعایت فاصله استاندارد باعث از کار افتادن فلومتر میشود؟
در اغلب موارد پاسخ منفی است. فلومتر همچنان به کار خود ادامه میدهد و مقدار دبی را نمایش میدهد، اما دقت اعلامشده توسط کارخانه سازنده دیگر تضمین نخواهد شد.
به عنوان مثال، فلومتری که در شرایط استاندارد دارای دقت ±0.5 درصد است، ممکن است در شرایط نصب نامناسب با خطای ±2 درصد یا حتی ±5 درصد کار کند. بنابراین مسئله اصلی کاهش دقت اندازهگیری است، نه توقف عملکرد تجهیز.
فاصله استاندارد در انواع فلومترها
فلومتر التراسونیک
در بسیاری از مدلهای Transit Time معمولاً 10D قبل و 5D بعد از فلومتر توصیه میشود. مدلهای چندمسیره میتوانند در شرایط دشوار عملکرد بهتری داشته باشند.
فلومتر الکترومغناطیسی
در بسیاری از دستورالعملها 5D قبل و 3D بعد پیشنهاد میشود. برخی مدلهای مدرن با فاصله کمتر نیز عملکرد قابل قبول ارائه میدهند.
فلومتر ورتکس
فلومتر ورتکس نسبت به آشفتگی جریان حساستر است و معمولاً به طول مستقیم بیشتری نیاز دارد. توصیه سازنده در این فناوری اهمیت زیادی دارد.
فلومتر توربینی
به دلیل وجود قطعات متحرک و وابستگی بالا به پروفیل جریان، رعایت فاصله استاندارد در حفظ دقت این فلومتر نقش مهمی دارد.
چه زمانی رعایت کامل فاصلهها امکانپذیر نیست؟
- بازسازی شبکههای موجود
- پروژههای Retrofit
- اتاقکهای کوچک ابزار دقیق
- خطوط قدیمی صنعتی
- خطوط انتقال دارای محدودیت فضا
در چنین شرایطی، مهندسان با بررسی شرایط فرآیندی، نوع سیال، فناوری فلومتر، دقت مورد نیاز و محدودیتهای اجرایی، بهترین محل نصب قابل دسترس را انتخاب میکنند.
راهکارهای جبران کمبود فاصله مستقیم
استفاده از Flow Conditioner
صافکننده جریان میتواند بخشی از آشفتگی ایجادشده توسط تجهیزات بالادست را کاهش داده و پروفیل جریان را یکنواختتر کند.
استفاده از فلومتر چندمسیره
فلومترهای Multi Path نسبت به تغییرات پروفیل جریان مقاومتر هستند و در بسیاری از کاربردهای حساس انتخاب مناسبتری محسوب میشوند.
انتخاب محل نصب مناسبتر
گاهی تنها با جابهجایی چند متر، شرایط هیدرولیکی خط بهتر شده و دقت اندازهگیری به شکل محسوسی افزایش پیدا میکند.
کالیبراسیون و صحتسنجی دورهای
در پروژههایی که محدودیت نصب وجود دارد، بررسی دورهای عملکرد تجهیز میتواند خطاهای ناشی از شرایط نصب را شناسایی کند.
نقش تجهیزات فشار در مدیریت خطا
پرشر ترانسمیترها معمولاً حساسیت کمتری نسبت به فاصله مستقیم لوله دارند. با این حال عواملی مانند لرزش، ضربههای فشاری، رسوبگذاری و وجود حباب هوا میتوانند بر عملکرد آنها اثر بگذارند.
در تجهیزات اندازهگیری فشار، شرایط فرآیندی، محل انشعاب، نحوه نصب و حفاظت در برابر ضربه و لرزش معمولاً اهمیت بیشتری از فاصله مستقیم لوله دارند.
تجربه عملی در پروژههای آب و فاضلاب
در بسیاری از پروژههای آب و فاضلاب شهری، فضای کافی برای رعایت فاصلههای ایدهآل وجود ندارد. در چنین شرایطی معمولاً فلومترهای الکترومغناطیسی، فلومترهای التراسونیک، دیتالاگرها و سیستمهای پایش آنلاین با در نظر گرفتن شرایط واقعی شبکه نصب میشوند و دقت قابل قبولی ارائه میدهند.
تجربه پروژههای اجرایی نشان داده است که انتخاب صحیح فناوری اندازهگیری، شناخت رفتار هیدرولیکی شبکه و طراحی مناسب محل نصب، اغلب مهمتر از رعایت صرف یک عدد ثابت مانند 10D یا 5D است.
جمعبندی مهندسی
فاصلههای استاندارد نصب در تجهیزات ابزار دقیق با هدف دستیابی به دقت اعلامشده توسط کارخانه سازنده تعریف شدهاند. با این حال در بسیاری از پروژههای واقعی امکان رعایت کامل این الزامات وجود ندارد و مهندسان ناچار به انتخاب راهکارهای جایگزین هستند.
عدم رعایت فاصله مستقیم لزوماً به معنای عدم عملکرد تجهیز نیست، بلکه معمولاً باعث افزایش عدم قطعیت اندازهگیری و کاهش دقت میشود. استفاده از فناوری مناسب، انتخاب صحیح محل نصب، بهرهگیری از فلومترهای پیشرفته و اجرای اصول مهندسی میتواند بخش قابل توجهی از این خطاها را جبران کند.
