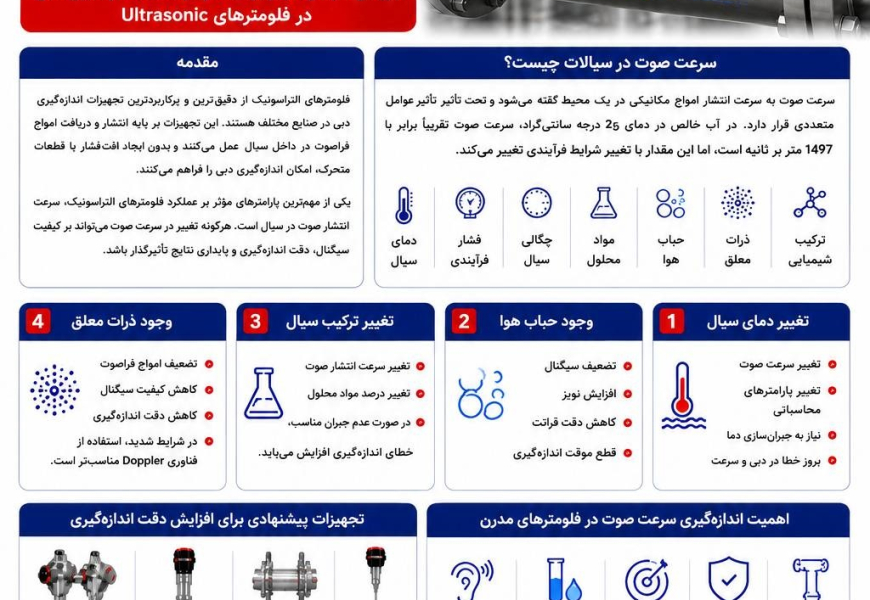

فلومترهای التراسونیک یکی از پیشرفتهترین و پرکاربردترین تجهیزات اندازهگیری دبی در صنایع آب و فاضلاب، نفت و گاز، نیروگاهها، صنایع غذایی و بسیاری از فرآیندهای صنعتی هستند. این تجهیزات با استفاده از امواج فراصوت و بدون نیاز به قطعات متحرک یا ایجاد افت فشار در خط، امکان اندازهگیری دقیق جریان سیال را فراهم میکنند. به دلیل دقت بالا، هزینه نگهداری پایین و قابلیت نصب در طیف گستردهای از خطوط لوله، استفاده از فلومترهای التراسونیک در سالهای اخیر رشد قابل توجهی داشته است.
عملکرد این فلومترها بر پایه ارسال و دریافت امواج صوتی در داخل سیال است و به همین دلیل کیفیت انتشار این امواج نقش مستقیمی در دقت اندازهگیری دارد. یکی از مهمترین عوامل مؤثر بر عملکرد فلومترهای التراسونیک، سرعت انتشار صوت در سیال است. این پارامتر تحت تأثیر عواملی مانند دما، فشار، چگالی، ترکیب شیمیایی سیال، وجود حبابهای هوا و ذرات معلق قرار دارد. هرگونه تغییر در سرعت صوت میتواند باعث تغییر در زمان عبور سیگنالها شده و در نتیجه بر دقت اندازهگیری دبی و پایداری نتایج تأثیر بگذارد. به همین دلیل فلومترهای التراسونیک مدرن از فناوریهای پیشرفته پردازش سیگنال و جبرانسازی شرایط فرآیندی استفاده میکنند تا اندازهگیری قابل اعتماد و دقیقی را در شرایط مختلف عملیاتی ارائه دهند.
سرعت صوت در سیالات چیست؟
سرعت صوت به سرعت انتشار امواج مکانیکی در یک محیط گفته میشود. این مقدار در سیالات مختلف یکسان نیست و تحت تأثیر عوامل متعددی قرار دارد.
در آب خالص در دمای 25 درجه سانتیگراد، سرعت صوت تقریباً برابر با 1497 متر بر ثانیه است، اما این مقدار با تغییر شرایط فرآیندی تغییر میکند.
عوامل مؤثر بر سرعت صوت عبارتاند از:
- دمای سیال
- فشار فرآیندی
- چگالی سیال
- میزان مواد محلول
- وجود حباب هوا
- میزان ذرات معلق
- ترکیب شیمیایی سیال
نحوه عملکرد فلومتر التراسونیک
فلومترهای التراسونیک معمولاً بر اساس روش Transit Time یا زمان عبور کار میکنند. در این روش دو سنسور التراسونیک در دو طرف لوله نصب شده و امواج صوتی یک بار در جهت جریان و بار دیگر در خلاف جهت جریان ارسال میشوند.
اختلاف زمان عبور این دو سیگنال برای محاسبه سرعت سیال و در نهایت دبی مورد استفاده قرار میگیرد. هرچه کیفیت انتقال موج صوتی بهتر باشد، دقت اندازهگیری نیز افزایش خواهد یافت.
تأثیر سرعت صوت بر دقت اندازهگیری
1- تغییر دمای سیال
افزایش یا کاهش دما باعث تغییر سرعت صوت میشود. در بسیاری از کاربردهای صنعتی، بهویژه در خطوط آب گرم، کندانس، سیالات فرآیندی و صنایع انرژی، تغییر دما میتواند موجب تغییر پارامترهای محاسباتی فلومتر شود.
فلومترهای التراسونیک پیشرفته با استفاده از الگوریتمهای جبرانسازی دما و پردازش هوشمند سیگنال، این خطا را تا حد زیادی کاهش میدهند.
2- وجود حباب هوا
یکی از مهمترین عوامل کاهش دقت فلومتر التراسونیک وجود حبابهای هوا در سیال است. امواج فراصوت هنگام برخورد با حبابها دچار تضعیف و پراکندگی میشوند.
نتایج این پدیده عبارتاند از:
- کاهش قدرت سیگنال
- افزایش نویز اندازهگیری
- کاهش دقت اندازهگیری دبی
- قطع موقت یا ناپایداری قرائت فلومتر
3- تغییر ترکیب سیال
در برخی صنایع مانند صنایع غذایی، شیمیایی و دارویی، ترکیب سیال بهصورت مداوم تغییر میکند. تغییر درصد مواد محلول یا تغییر خواص فیزیکی سیال میتواند سرعت انتشار صوت را تغییر داده و در صورت عدم جبران مناسب، باعث افزایش خطای اندازهگیری شود.
4- وجود ذرات معلق
در فلومترهای التراسونیک مبتنی بر روش Transit Time، وجود مقادیر زیاد ذرات معلق میتواند موجب تضعیف امواج فراصوت و کاهش کیفیت سیگنال شود.
در چنین شرایطی، استفاده از فلومترهای التراسونیک نوع Doppler میتواند گزینه مناسبتری باشد؛ زیرا عملکرد این تجهیزات بر اساس بازتاب امواج از ذرات و حبابهای موجود در سیال است.
اهمیت اندازهگیری سرعت صوت در فلومترهای مدرن
فلومترهای التراسونیک پیشرفته علاوه بر اندازهگیری دبی، قابلیت پایش سرعت صوت در سیال را نیز دارند. این ویژگی اطلاعات ارزشمندی درباره وضعیت فرآیند در اختیار اپراتورها قرار میدهد.
مزایای این قابلیت عبارتاند از:
- تشخیص ورود هوا به خط لوله
- شناسایی تغییر کیفیت یا ترکیب سیال
- افزایش دقت اندازهگیری دبی
- پایش سلامت فرآیند
- تشخیص رسوبگذاری یا تغییر شرایط عملیاتی خط
راهکارهای افزایش دقت فلومتر التراسونیک
برای دستیابی به بالاترین دقت اندازهگیری، رعایت نکات زیر توصیه میشود:
- حذف یا کاهش حبابهای هوا در خط
- رعایت طول مستقیم مناسب قبل و بعد از فلومتر
- انتخاب محل نصب استاندارد
- کالیبراسیون و بازبینی دورهای تجهیزات
- استفاده از فلومترهای چند مسیره (Multi Path) در کاربردهای حساس
- انتخاب صحیح نوع سنسور متناسب با ویژگیهای سیال
کاربردهای صنعتی
بررسی سرعت صوت و تأثیر آن بر عملکرد فلومترهای التراسونیک در صنایع مختلف اهمیت ویژهای دارد:
- تصفیهخانههای آب و فاضلاب
- صنایع غذایی و نوشیدنی
- صنایع دارویی
- صنایع شیمیایی
- صنایع نفت و گاز
- نیروگاهها
- خطوط انتقال آب و شبکههای توزیع
جمعبندی
سرعت صوت یکی از مهمترین پارامترهای مؤثر بر عملکرد فلومترهای التراسونیک است. تغییرات دما، فشار، چگالی، وجود حباب هوا، ذرات معلق و ترکیب سیال میتوانند باعث تغییر سرعت انتشار امواج فراصوت و در نتیجه کاهش دقت اندازهگیری شوند.
فلومترهای التراسونیک مدرن TRODEKS با بهرهگیری از فناوریهای پیشرفته پردازش سیگنال، الگوریتمهای جبرانسازی شرایط فرآیندی و قابلیت پایش کیفیت سیگنال، قادرند این خطاها را به حداقل رسانده و اندازهگیری دقیق، پایدار و قابل اعتماد دبی را در طیف گستردهای از کاربردهای صنعتی فراهم کنند. ADAKFLOW نیز به عنوان تأمینکننده تجهیزات ابزار دقیق صنعتی، خدمات مشاوره، انتخاب، تأمین و راهاندازی فلومترهای التراسونیک را برای صنایع مختلف ارائه میدهد.
