فلومتر التراسونیک پرتابل TRODEKS مدل TPW200 یک دستگاه اندازه‌گیری دبی به روش Transit-Time است که امکان اندازه‌گیری جریان مایعات را بدون نیاز به برش لوله، توقف فرآیند یا ایجاد هرگونه تغییر در خط لوله فراهم می‌کند.
در این فناوری، سنسورهای Clamp-On بر روی سطح خارجی لوله نصب می‌شوند و بدون تماس مستقیم با سیال، امواج اولتراسونیک را در جهت و خلاف جهت جریان ارسال می‌کنند. دستگاه با اندازه‌گیری اختلاف زمان عبور این امواج، سرعت جریان و دبی سیال را با دقت بالا محاسبه می‌کند.
ماهیت غیرتهاجمی این روش باعث می‌شود عملیات اندازه‌گیری بدون افت فشار، بدون ایجاد نشتی و بدون نیاز به توقف بهره‌برداری انجام شود. به همین دلیل TPW200 گزینه‌ای مناسب برای اندازه‌گیری موقت، تست عملکرد خطوط، ممیزی مصرف آب و انرژی، بررسی عملکرد پمپ‌ها و کنترل فرآیندهای صنعتی محسوب می‌شود.
طراحی پرتابل و قابل حمل دستگاه امکان استفاده سریع در نقاط مختلف شبکه را فراهم کرده و آن را به ابزاری کاربردی برای بهره‌برداران، پیمانکاران، شرکت‌های آب و فاضلاب، صنایع نفت و گاز، نیروگاه‌ها و واحدهای صنعتی تبدیل کرده است.
فلومتر التراسونیک پرتابل TRODEKS مدل TPW200 با قابلیت نصب سریع، دقت بالا، عدم نیاز به توقف فرآیند و هزینه نگهداری بسیار پایین، راهکاری ایده‌آل برای اندازه‌گیری دبی مایعات در انواع خطوط انتقال و تأسیسات صنعتی به شمار می‌آید.
```
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته

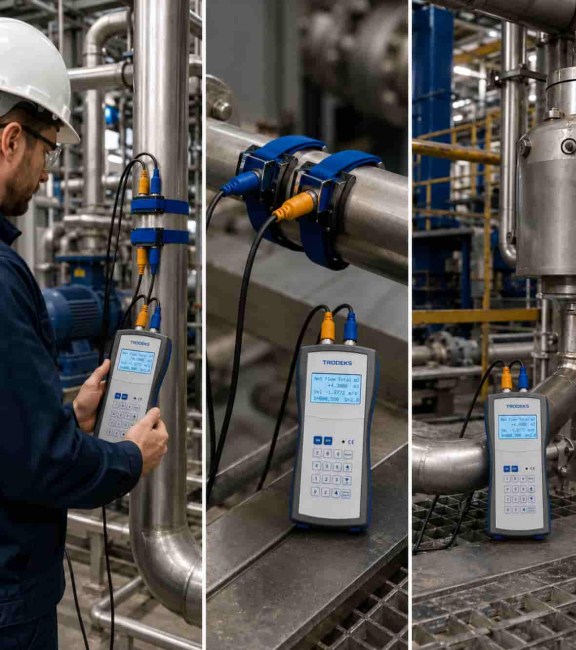

TRODEKS TPW200 · Handheld Clamp-On Ultrasonic Flow Meter
فلومتر پرتابل التراسونیک TRODEKS مدل TPW200
اندازه‌گیری دبی بدون برش لوله، بدون تماس با سیال و مناسب تست و پایش میدانی
TRODEKS TPW200 یک فلومتر پرتابل اولتراسونیک Clamp-On مبتنی بر Transit-Time برای اندازه‌گیری جریان در لوله‌های کاملاً پر است. ترانسدیوسرها روی سطح خارجی لوله نصب می‌شوند و دستگاه از اختلاف زمان عبور موج در جهت و خلاف جریان، سرعت و دبی حجمی را محاسبه می‌کند. کاتالوگ به‌روزشده این خانواده، رنج سایز DN15 تا DN6000، Accuracy دبی ±1%، ثبت داخلی داده و ارتباط MODBUS را مشخص می‌کند.
DN15–DN6000محدوده اعلام‌شده لوله
±1%Flow Measurement Accuracy
16,500 RecordsBuilt-in Data Recorder
>10 hکارکرد باتری داخلی اعلام‌شده
تصمیم ۳۰ ثانیه‌ای
| شرایط پروژه | وضعیت | توضیح مهندسی |
|---|---|---|
| اندازه‌گیری موقت یا دوره‌ای روی لوله کاملاً پر | مناسب | ساختار Clamp-On بدون ایجاد اتصال فرآیندی نصب می‌شود. |
| عدم امکان توقف خط، برش یا سوراخ‌کاری | مناسب | سنسورها از بیرون لوله نصب می‌شوند. |
| قطر لوله بین DN15 و DN6000 | قابل پوشش | نوع ترانسدیوسر باید متناسب با سایز و دما انتخاب شود. |
| لوله نیمه‌پر یا دارای فضای هوای پایدار در مسیر صوتی | نامناسب | Transit-Time استاندارد به مسیر صوتی پر از مایع نیاز دارد. |
| رسوب زیاد، حباب شدید یا شرایط آکوستیکی ضعیف | نیازمند تست | Signal Strength، Q و Transit-Time Ratio باید در محل بررسی شوند. |
| نیاز به Heat / Cooling Energy Measurement | با پیکربندی Heat Meter | نیازمند سنسورهای دمای Clamp-On و پیکربندی مربوطه است. |
چه چیزهایی با کاتالوگ جدید قطعی شد؟
Accuracy و سایز
Flow Accuracy برابر ±1% و Diameter Range برابر 15 تا 6000 میلی‌متر اعلام شده است.
Data Recorder
حافظه داخلی برای ذخیره 16,500 مجموعه داده اندازه‌گیری تأیید شده است.
Communication
Type-C برای اتصال به کامپیوتر / شارژ و MODBUS برای تبادل داده در Manual آمده است.
Battery
باتری قابل شارژ داخلی و امکان استفاده از سه باتری آلکالاین؛ بیش از 10 ساعت کارکرد اعلام شده است.
Installation Methods
در Manual جدید روش‌های Clamp-On تأییدشده برای این خانواده V و Z هستند؛ روش‌های W و N از صفحه محصول حذف شدند.
Signal Validation
Signal Strength، Q و Transit-Time Ratio معیارهای صریح کنترل صحت نصب هستند.

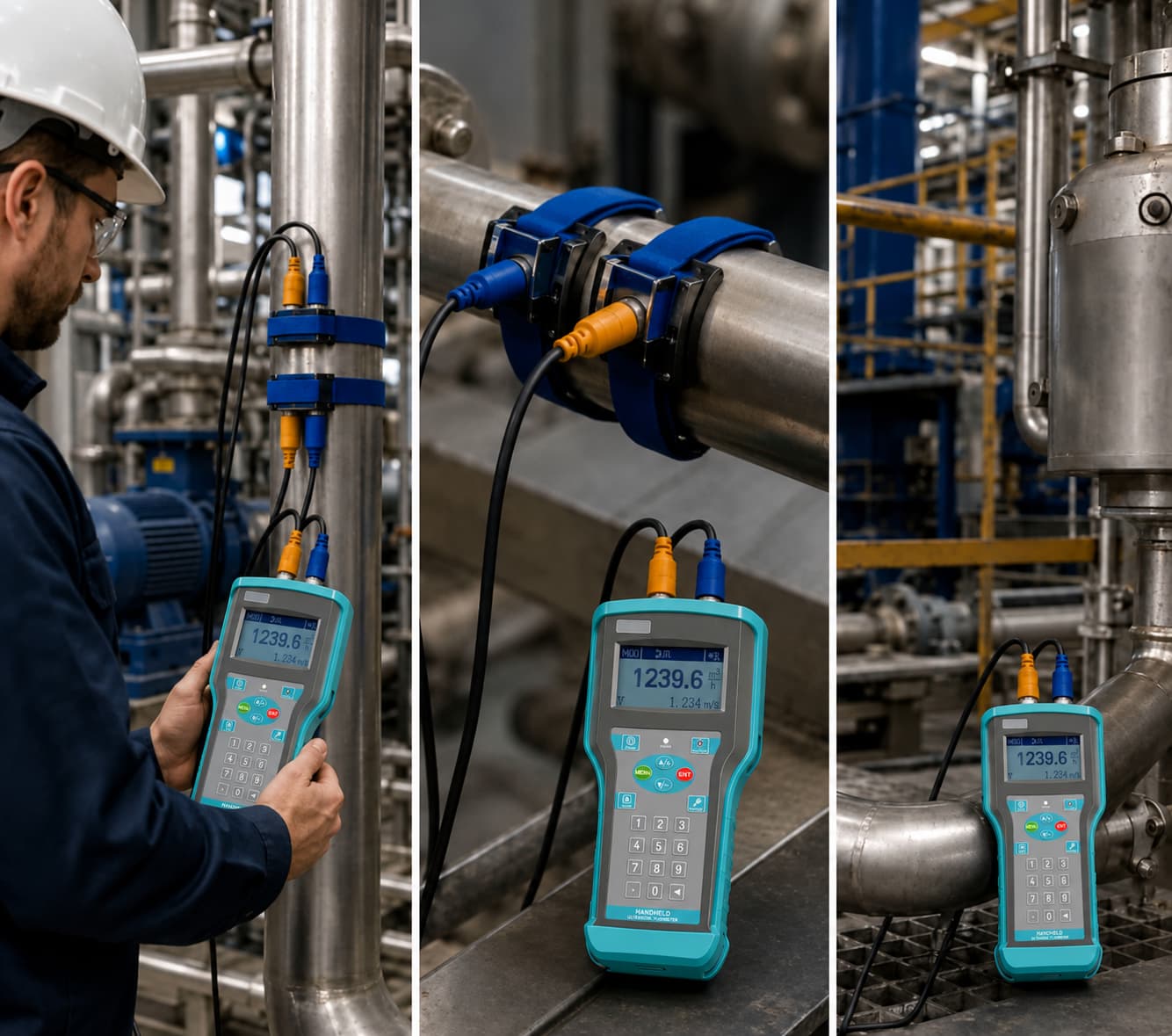

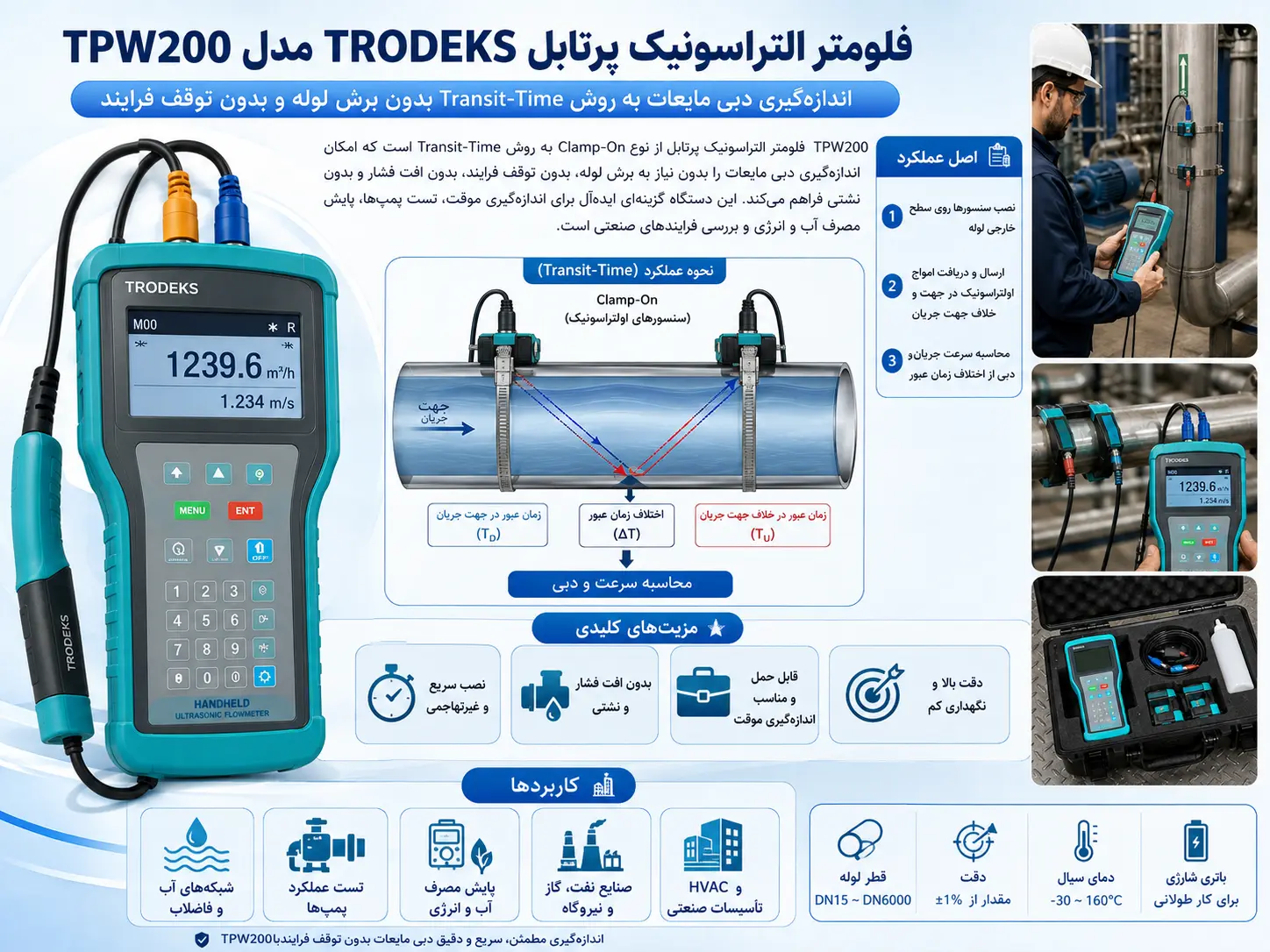

اصل اندازه‌گیری Transit-Time
دو ترانسدیوسر Clamp-On موج اولتراسونیک را در مسیر Downstream و Upstream ارسال و دریافت می‌کنند. در حالت بدون جریان، زمان رفت دو مسیر برابر است؛ با ایجاد جریان، اختلاف زمان عبور ایجاد می‌شود. دستگاه با استفاده از این اختلاف زمان، قطر داخلی و مشخصات واردشده لوله، سرعت و Flow Rate را محاسبه می‌کند.
01 · Pipe Data
OD، Wall Thickness، Pipe Material، Liner و Fluid وارد دستگاه می‌شوند.
02 · Sensor Selection
نوع سنسور بر اساس سایز، دمای سیال و شرایط نصب انتخاب می‌شود.
03 · Spacing
دستگاه فاصله نصب ترانسدیوسرها را محاسبه و در منو نمایش می‌دهد.
04 · Validation
قبل از قبول Flow، Signal Strength، Q و Time Ratio کنترل می‌شوند.
مشخصات فنی تأییدشده از Manual به‌روزشده
| مشخصه | مقدار / توضیح |
|---|---|
| نوع تجهیز | Handheld / Portable Clamp-On Ultrasonic Flow Meter |
| اصل اندازه‌گیری | Transit-Time Ultrasonic |
| Flow Measurement Accuracy | ±1% |
| Heat Measurement Accuracy | ±2% در پیکربندی Heat Meter |
| Diameter Range | 15 تا 6000 mm |
| Pipe Materials | Steel، Stainless Steel، Cast Iron، PVC، Copper، Aluminum و سایر لوله‌های متراکم با خواص آکوستیکی قابل تعریف؛ Lining مجاز است. |
| Measuring Media | Water، Sea Water، Industrial Sewage، Acid/Base Liquids، Alcohol، Oils و سایر مایعات تک‌فاز و یکنواخت که انتقال اولتراسونیک مناسب داشته باشند. |
| Display | 4×16 Western Dot-Matrix Backlit LCD |
| Interface | Type-C برای اتصال به کامپیوتر یا شارژ |
| Communication Protocol | MODBUS |
| Data Record | 16,500 مجموعه داده |
| Battery | باتری قابل شارژ NiMH داخلی؛ امکان استفاده از 3 باتری آلکالاین |
| Continuous Runtime | بیش از 10 ساعت طبق Manual؛ با Power Adapter امکان اندازه‌گیری پیوسته |
| Power Consumption | 1.1 W |
| Housing | Flame-Retardant ABS |
| Stored Pipe Parameters | ذخیره و فراخوانی 9 مجموعه پارامتر متداول لوله |
| Positive / Negative Flow | نمایش جهت جریان و Positive / Negative / Net Total در منوهای دستگاه |
انتخاب ترانسدیوسر
| مدل سنسور | سایز لوله | دمای اعلام‌شده | کاربری |
|---|---|---|---|
| S1 | DN15–100 | −30 تا +90°C | Normal Temperature · Small |
| M1 | DN50–700 | Normal Temperature · Medium | |
| L1 | DN300–6000 | Normal Temperature · Large | |
| S1-HT | DN15–100 | −30 تا +160°C | High Temperature · Small |
| M1-HT | DN50–700 | High Temperature · Medium | |
| L1-HT | DN300–6000 | High Temperature · Large | |
| CT-1 | ≥ DN50 | −40 تا +160°C | Clamp-On Temperature Sensor برای Heat Meter Configuration |
V Method و Z Method
V Method
Manual برای DN15 تا DN200 روش V را ترجیح می‌دهد. دو سنسور در یک سمت لوله قرار می‌گیرند و فاصله آن‌ها طبق مقدار محاسبه‌شده دستگاه تنظیم می‌شود.
Z Method
برای DN200 تا DN6000 ترجیح داده شده و همچنین وقتی V Method سیگنال کافی ایجاد نمی‌کند، Z Method قابل استفاده است. مسیر مستقیم صوت تضعیف کمتری دارد.
اصلاح نسبت به نسخه قبلی صفحه در Manual به‌روزشده این محصول، روش‌های نصب تأییدشده در بخش Flow Measurement، V و Z هستند؛ بنابراین W Method و N Method از نسخه نهایی صفحه حذف شده‌اند.
کنترل صحت نصب؛ فقط دیدن عدد Flow کافی نیست
| شاخص | حد / وضعیت اعلام‌شده | برداشت عملی |
|---|---|---|
| Signal Strength | حداقل برای اندازه‌گیری: ≥60 | کمتر از 60: دستگاه نمی‌تواند طبق راهنمای Manual کار قابل قبول داشته باشد. |
| Signal Strength 60–75 | General | قابل کار، ولی کیفیت نصب بهتر شود اگر امکان دارد. |
| Signal Strength 75–80 | Good | کیفیت دریافت مناسب. |
| Signal Strength >80 | Excellent | کیفیت دریافت بالا؛ اما به‌تنهایی Accuracy را تضمین نمی‌کند. |
| Signal Quality Q | >60 برای شرایط کاری معمول | Q نیز همراه Signal Strength کنترل شود. |
| Transit-Time Ratio | 97% تا 103% | خارج از این بازه می‌تواند نشانه عدم تطابق Pipe Data یا Sensor Spacing باشد. |
Signal با Accuracy یکی نیست برای تفسیر درست شاخص سیگنال، راهنمای تفاوت Signal Strength و Accuracy را ببینید.
محل نصب و شرایط هیدرولیکی
Full Pipe
لوله باید در نقطه سنجش کاملاً پر باشد. برای شرایط نیمه‌پر، راهنمای لوله نیمه‌پر مرتبط است.
Steady Flow
Manual در بخش جریان پایدار راهنمای 10D upstream / 5D downstream را ذکر می‌کند و برای خروجی پمپ یا شیر نیمه‌باز فاصله بیشتر را مطرح می‌کند.
Surface Preparation
زنگ، رنگ، گردوغبار و روغن از سطح نصب حذف شوند و Couplant بدون حباب هوا بین سنسور و لوله قرار گیرد.
EMI
مبدل فرکانس، خطوط فشارقوی و منابع RF می‌توانند روی سیستم اثر بگذارند. راهنمای نویز VFD را ببینید.
فاصله مستقیم برای اصول عمومی انتخاب نقطه سنجش، راهنمای Straight Run و فاصله نصب تجهیزات مرتبط است.
اطلاعاتی که قبل از اندازه‌گیری باید وارد شوند
Outer Diameter
قطر خارجی واقعی لوله
Wall Thickness
ضخامت واقعی دیواره
Pipe Material
جنس لوله و سرعت صوت مرتبط
Liner
نوع، ضخامت و Sound Velocity لاینر در صورت وجود
Fluid
نوع مایع و مشخصات انتقال صوت
Sensor Type
انتخاب S1 / M1 / L1 یا High-Temperature Variant
Installation Method
V یا Z بر اساس سایز و کیفیت سیگنال
ثبت داده، ارتباط و پردازش اطلاعات
Internal Storage
ثبت داخلی تا 16,500 مجموعه داده اندازه‌گیری.
RS485 / MODBUS
Manual خروج داده از طریق RS485 برای MODBUS را ذکر می‌کند.
Type-C
برای اتصال به کامپیوتر و شارژ دستگاه.
External Data Output
خروج داده به حافظه خارجی و امکان استفاده از Bluetooth Printer طبق Manual.
Timed Output
تنظیم Start Time، Interval و تعداد دفعات خروج داده در منوهای مربوطه.
Common Pipe Memory
ذخیره و فراخوانی 9 مجموعه پارامتر متداول خطوط.
Current Loop / Relay Manual در منوهای دستگاه تنظیمات Current Loop، OCT و Relay را نشان می‌دهد؛ اما برای جلوگیری از نسبت‌دادن Connector یا Option اشتباه به Variant تحویلی TPW200، نوع سخت‌افزار خروجی آنالوگ/رله در سفارش نهایی باید با کد دقیق تجهیز تطبیق داده شود.
پیکربندی Heat Meter — در صورت سفارش نسخه مربوطه
Manual جدید یک خانواده مشترک Handheld Ultrasonic Flowmeter / Heat Meter را پوشش می‌دهد. در پیکربندی Heat Meter، اندازه‌گیری انرژی از ترکیب Flow Measurement، Temperature Measurement و Energy Accumulation انجام می‌شود. سنجش دما با سنسورهای خارجی PT100 سه‌سیمه Clamp-On انجام می‌شود.
Temperature Sensor
CT-1 Clamp-On · ≥DN50 · −40 تا +160°C
Temperature Technology
PT100 سه‌سیمه با تماس حرارتی روی Supply و Return Pipe
Heat Accuracy
±2% طبق Technical Specs Manual
Applications
Heating، Refrigeration، HVAC و Heat Exchange Energy Monitoring
مرزبندی محصول قابلیت Heat Meter فقط زمانی در صفحه سفارش TPW200 ذکر شود که Variant تحویلی شامل ورودی و سنسورهای دمای مربوطه باشد.
سیالات و لوله‌های قابل بررسی
| شرایط | ارزیابی | توضیح |
|---|---|---|
| Water / Sea Water | مناسب | در صورت Full Pipe و مسیر صوتی مناسب. |
| Cooling / Heating Water | مناسب | با انتخاب سنسور متناسب با دما. |
| Industrial Sewage | قابل بررسی | Manual آن را در Measuring Media ذکر می‌کند؛ مقدار ذرات/حباب و Signal باید در محل کنترل شود. راهنمای انتخاب فلومتر برای فاضلاب |
| Acid/Base Liquids | قابل بررسی | چون سنسور تماس مستقیم ندارد، سازگاری آکوستیکی و جنس لوله تعیین‌کننده است. |
| Alcohol / Oils | قابل بررسی | Manual این گروه‌ها را ذکر می‌کند؛ Sound Velocity و شرایط سیال باید درست تعریف شوند. |
| حباب یا ذرات زیاد | نیازمند تست | Z Method می‌تواند در بعضی شرایط Signal را بهبود دهد، اما تضعیف شدید موج ممکن است Transit-Time را نامناسب کند. |
| Partially Filled Pipe | نامناسب | برای این شرایط Area–Velocity یا فناوری مناسب لوله نیمه‌پر بررسی شود. |
کاربردهای اصلی TPW200
تست میدانی دبی
اندازه‌گیری موقت بدون تغییر دائمی در خط.
Commissioning
بررسی اولیه Flow پس از راه‌اندازی خطوط و تجهیزات.
تست عملکرد پمپ
اندازه‌گیری دبی واقعی برای مقایسه با فشار و توان مصرفی.
Energy Audit
اندازه‌گیری موقت Flow در خطوط آب و سیستم‌های حرارتی/برودتی.
Water Networks
پایش نقاط مختلف شبکه با یک دستگاه قابل حمل.
Troubleshooting
بررسی خطوط دارای دبی مشکوک بدون بازکردن خط.
روال پیشنهادی اندازه‌گیری میدانی
01 · انتخاب نقطه
Full Pipe، جریان پایدار، فاصله مناسب از اغتشاشات و دسترسی ایمن.
02 · ورود Pipe Data
OD، Wall، Material، Liner، Fluid و Sensor Type.
03 · انتخاب V/Z
روش نصب متناسب با سایز و Signal.
04 · آماده‌سازی سطح
برداشتن زنگ/رنگ و ایجاد سطح تمیز برای Coupling.
05 · نصب سنسورها
Couplant مناسب و فاصله دقیق محاسبه‌شده.
06 · Validation
Signal ≥60، Q>60 و Time Ratio بین 97–103%.
07 · ثبت داده
Flow، Velocity، Positive/Negative/Net Total و زمان.
08 · مستندسازی
ثبت Pipe Data، Sensor، Spacing، Signal و شرایط فرآیند.
پرسش‌های متداول
دقت TPW200 طبق Manual جدید چقدر است؟
Accuracy اندازه‌گیری Flow برابر ±1% اعلام شده است.
رنج سایز لوله چقدر است؟
مجموع خانواده سنسورها DN15 تا DN6000 را پوشش می‌دهد؛ Sensor Model باید متناسب با سایز انتخاب شود.
آیا W Method یا N Method استفاده می‌شود؟
در Manual به‌روزشده‌ای که مبنای این صفحه است، روش‌های Clamp-On توضیح‌داده‌شده V و Z هستند؛ بنابراین صفحه جدید فقط همین روش‌ها را به‌عنوان روش‌های تأییدشده معرفی می‌کند.
چطور بفهمیم نصب قابل قبول است؟
Manual حداقل Signal Strength برابر 60، Q بالاتر از 60 و Transit-Time Ratio بین 97% و 103% را برای بررسی نصب مطرح می‌کند.
حافظه داخلی چقدر است؟
Data Recorder داخلی تا 16,500 مجموعه داده را ذخیره می‌کند.
باتری چقدر کار می‌کند؟
Manual بیش از 10 ساعت کارکرد مداوم را برای باتری اعلام می‌کند و استفاده از Power Adapter برای اندازه‌گیری بدون وقفه را نیز ذکر می‌کند.
آیا Heat Meter هم هست؟
Manual خانواده Flowmeter / Heat Meter را پوشش می‌دهد. Heat Meter نیازمند پیکربندی مربوطه و سنسورهای PT100 Clamp-On است و نباید به هر TPW200 بدون کنترل Variant نسبت داده شود.
پروژه، مقالات و محصولات مرتبط
پروژه واقعی ADAKFLOW
اندازه‌گیری دبی خطوط آب پارک آبی با فلومتر پرتابل التراسونیک TRODEKS
منابع و مرزبندی فنی
مرجع اصلی این Revision محتوای فنی صفحه بر اساس Manual به‌روزشده Handheld Ultrasonic Flowmeter / Heat Meter که توسط کاربر ارائه شده بازسازی شده است. اعداد یا Featureهای نسخه قبلی که در Manual جدید تأیید نشدند، از نسخه نهایی حذف یا محدود شده‌اند.
Variant Control Manual یک خانواده Flowmeter / Heat Meter با چند Sensor و Option را پوشش می‌دهد؛ بنابراین هنگام سفارش باید دقیقاً مشخص شود TPW200 تحویلی شامل کدام Sensor، Temperature Option، Communication / Output Hardware و Accessories است.
جمع‌بندی مهندسی
TPW200 برای اندازه‌گیری پرتابل دبی در لوله‌های کاملاً پر، بدون برش یا تماس با سیال طراحی شده است. Revision جدید صفحه به‌جای اعداد و قابلیت‌های قدیمی، بر مشخصات تأییدشده Manual جدید تکیه دارد: DN15–DN6000، Flow Accuracy ±1%، Sensorهای Normal/High Temperature، V/Z Installation، Data Recorder با ظرفیت 16,500 مجموعه، Type-C، MODBUS و کنترل صریح Signal Strength / Q / Transit-Time Ratio.
مرز کاربرد فناوری Transit-Time TPW200 برای خطوطی مناسب است که در نقطه اندازه‌گیری کاملاً پر باشند و مسیر عبور موج اولتراسونیک بین دو ترانسدیوسر قابل تشکیل باشد. کیفیت اندازه‌گیری به جنس و ضخامت لوله، وجود Liner، نوع سیال، میزان حباب یا ذرات، کیفیت Coupling و محل نصب وابسته است.
اطلاعات تأییدشده در Manual به‌روزشده کارخانه محدوده کلی سایز لوله DN15 تا DN6000، دقت اندازه‌گیری دبی ±1%، حافظه داخلی 16,500 مجموعه داده، ارتباط MODBUS، رابط Type-C و کارکرد باتری بیش از 10 ساعت در Manual جدید این خانواده اعلام شده است.
۱. آب و تأسیسات آبرسانی
|
۲. فاضلاب و پساب صنعتی
Manual جدید «Industrial Sewage» را در فهرست سیالات قابل اندازه‌گیری ذکر می‌کند؛ با این حال وجود حباب زیاد یا جامدات معلق شدید ممکن است Transit-Time را تضعیف کند و باید در محل بررسی شود.
|
۳. صنایع و خطوط فرایندی
|
۴. انرژی، HVAC و سیستم‌های حرارتی
Manual جدید خانواده مشترک Flowmeter / Heat Meter را پوشش می‌دهد. اندازه‌گیری Heat/Cooling Energy فقط در پیکربندی Heat Meter و با سنسورهای دمای مربوطه قابل استفاده است.
|
کاربردهای تخصصی و عملیاتی
|
|
انواع سیالات قابل بررسی
- آب خام
- آب شرب
- آب تصفیه‌شده
- آب دریا
- آب صنعتی
- Industrial Sewage / پساب صنعتی
- Acid / Base Liquids
- Alcohol
- انواع روغن‌ها
- سایر مایعات تک‌فاز و یکنواخت با قابلیت مناسب انتقال موج اولتراسونیک
نکته مهم درباره سیال نام سیال یا صنعت به‌تنهایی برای تأیید اندازه‌گیری کافی نیست. در سیالات دارای حباب زیاد، جامدات معلق بالا، چندفازی، رسوب شدید یا انتقال صوت ضعیف، Signal Strength و Signal Quality باید قبل از قبول نتیجه بررسی شوند.
مزایای کاربردی
|
|
مرزبندی «فلومتر مرجع» TPW200 می‌تواند برای مقایسه و صحت‌سنجی میدانی بسیار مفید باشد، اما نباید بدون گواهی و روش مرجع مناسب به‌عنوان استاندارد رسمی کالیبراسیون یا جایگزین مرجع آزمایشگاهی معرفی شود.
کنترل صحت قبل از پذیرش عدد Flow طبق Manual جدید، Signal Strength باید حداقل حدود 60 باشد، Q در شرایط کاری معمول بالاتر از 60 و Transit-Time Ratio در محدوده تقریبی 97% تا 103% قرار گیرد. همچنین محل نصب، Pipe Data و Sensor Spacing باید کنترل شوند.
جمع‌بندی کاربرد
TRODEKS TPW200 برای اندازه‌گیری پرتابل و غیرتهاجمی دبی در لوله‌های کاملاً پر طراحی شده است. مهم‌ترین حوزه استفاده آن تست میدانی، Commissioning، ممیزی انرژی، ارزیابی عملکرد پمپ‌ها، پایش موقت خطوط و مقایسه عملکرد فلومترهای موجود است. انتخاب نهایی باید بر اساس سایز و جنس لوله، دمای سیال، نوع Sensor، کیفیت Signal و شرایط واقعی محل انجام شود.
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
مبنای این نسخه این مشخصات بر اساس Manual به‌روزشده کارخانه تنظیم شده است. هر عدد، قابلیت یا روش نصب که در نسخه قدیمی صفحه وجود داشت اما در Manual جدید تأیید نشده، از این نسخه حذف شده است تا فقط اطلاعات قابل اتکا و قابل ردیابی به منبع جدید باقی بماند.
| مشخصه | مقدار / توضیح |
|---|---|
| مدل | TRODEKS TPW200 |
| نوع تجهیز | Handheld / Portable Ultrasonic Flow Meter |
| فناوری اندازه‌گیری | Ultrasonic Transit-Time |
| نوع نصب سنسور | External Clamp-On · بدون تماس مستقیم با سیال |
| دقت اندازه‌گیری دبی | ±1% |
| دقت اندازه‌گیری Heat | ±2% فقط در پیکربندی Heat Meter |
| محدوده سایز لوله | DN15 تا DN6000 |
| جنس لوله | Steel، Stainless Steel، Cast Iron، PVC، Copper، Aluminum و سایر لوله‌های متراکم با خواص آکوستیکی قابل تعریف؛ Lining مجاز است. |
| سیالات قابل اندازه‌گیری | Water، Sea Water، Industrial Sewage، Acid/Base Liquids، Alcohol، Oils و سایر مایعات تک‌فاز و یکنواخت با قابلیت مناسب انتقال موج اولتراسونیک |
| نمایشگر | 4×16 Western Dot-Matrix Backlit LCD |
| صفحه کلید | 16 + 2 Touch Keyboard طبق Manual |
| ثبت اطلاعات | Built-in Data Recorder |
| ظرفیت ذخیره‌سازی | 16,500 مجموعه داده اندازه‌گیری |
| پارامترهای قابل مشاهده | Instantaneous Flow Rate، Velocity، Positive Total، Negative Total، Net Total، Date/Time و پارامترهای Heat در نسخه مربوطه |
| ارتباطات | RS485 برای MODBUS · Type-C برای اتصال به کامپیوتر یا شارژ |
| خروج داده خارجی | خروج به External Storage و امکان اتصال به Bluetooth Printer طبق Manual |
| منبع تغذیه | باتری قابل شارژ NiMH داخلی؛ امکان استفاده از 3 باتری آلکالاین؛ قابلیت استفاده با Power Adapter |
| زمان کارکرد باتری | بیش از 10 ساعت طبق Manual |
| توان مصرفی | 1.1 W |
| جنس بدنه یونیت | Flame-Retardant ABS |
| روش‌های نصب سنسور | V Method / Z Method |
| V Method | روش ترجیحی Manual برای DN15 تا DN200 |
| Z Method | روش ترجیحی Manual برای DN200 تا DN6000 و شرایط Signal ضعیف‌تر |
| فاصله مستقیم عمومی | حدود 10D بالادست و 5D پایین‌دست برای جریان پایدار؛ Manual برای خروجی پمپ یا شیر نیمه‌باز شرایط سخت‌گیرانه‌تری نیز مطرح می‌کند. |
| Signal Strength | حداقل لازم برای اندازه‌گیری: ≥60 |
| Signal Quality Q | شرایط کاری معمول: Q > 60 |
| Transit-Time Ratio | 97% تا 103% |
| ذخیره پارامتر لوله | ذخیره و فراخوانی 9 مجموعه پارامتر متداول لوله |
| Password Protection | پشتیبانی می‌شود؛ رمز 1 تا 4 رقمی طبق Manual |
مدل‌های ترانسدیوسر
S1: DN15–100 · M1: DN50–700 · L1: DN300–6000 · دمای Normal Type حدود −30 تا +90°C
S1-HT: DN15–100 · M1-HT: DN50–700 · L1-HT: DN300–6000 · دمای High-Temperature Type حدود −30 تا +160°C
S1-HT: DN15–100 · M1-HT: DN50–700 · L1-HT: DN300–6000 · دمای High-Temperature Type حدود −30 تا +160°C
درباره خروجی‌های Current Loop / Relay Manual در ساختار منو، Current Loop، OCT و Relay را نشان می‌دهد؛ اما نوع سخت‌افزار دقیق خروجی‌ها باید با Variant واقعی TPW200 تحویلی تطبیق داده شود. بنابراین در این نسخه از نسبت‌دادن قطعی 4–20mA، Pulse یا Relay به همه نسخه‌ها خودداری شده است.
ویژگی‌های اصلی
- اندازه‌گیری دبی بدون برش یا سوراخ‌کاری لوله
- نصب Clamp-On بدون تماس مستقیم با سیال
- پوشش سایز لوله از DN15 تا DN6000
- Accuracy دبی برابر ±1%
- ذخیره داخلی 16,500 مجموعه داده
- ارتباط MODBUS و رابط Type-C
- باتری داخلی قابل شارژ با بیش از 10 ساعت کارکرد اعلام‌شده
- روش‌های نصب V و Z
- نمایش Flow Rate، Velocity و Positive / Negative / Net Total
- قابلیت ذخیره 9 مجموعه پارامتر متداول لوله
- کنترل کیفیت نصب با Signal Strength، Q و Transit-Time Ratio
- عدم ایجاد افت فشار ناشی از سنسور داخل خط
- مناسب تست میدانی، Commissioning، Energy Audit و Troubleshooting
- قابل استفاده برای مقایسه و صحت‌سنجی میدانی فلومترهای نصب‌شده
مرزبندی کالیبراسیون TPW200 برای مقایسه و صحت‌سنجی میدانی قابل استفاده است، اما بدون گواهی و روش مرجع مناسب نباید به‌عنوان استاندارد رسمی کالیبراسیون آزمایشگاهی معرفی شود.
کاربردها
- شبکه‌های آب شهری و روستایی
- تصفیه‌خانه‌های آب
- تصفیه‌خانه‌های فاضلاب و خطوط Industrial Sewage قابل بررسی
- خطوط انتقال آب
- صنایع نفت، گاز و پتروشیمی
- صنایع شیمیایی
- صنایع غذایی و دارویی
- نیروگاه‌ها و سیستم‌های Cooling Water
- سیستم‌های HVAC
- برج‌های خنک‌کننده
- تست و ارزیابی عملکرد پمپ‌ها
- ممیزی و پایش انرژی
- مقایسه و صحت‌سنجی میدانی فلومترهای نصب‌شده
- پروژه‌های موقت اندازه‌گیری دبی
- پایش تلفات آب و مدیریت مصرف
- راه‌اندازی و تحویل پروژه‌های صنعتی
شرط قبول نتیجه اندازه‌گیری قبل از پذیرش عدد Flow، پر بودن کامل لوله، اطلاعات واقعی Pipe/Liner/Fluid، فاصله ترانسدیوسرها، کیفیت Coupling، Signal Strength حداقل 60، Q بالاتر از 60 و Transit-Time Ratio در محدوده 97% تا 103% بررسی شوند.
© 2021 adakflow.ir. All Rights Reserved
