اندازهگیری دبی آب خام، آب تصفیهشده، آب دریا و فاضلاب با میزان محدود حباب و مواد معلق؛ به شرط حفظ کیفیت مناسب Signal.
فلومتر التراسونیک TRTF-UF

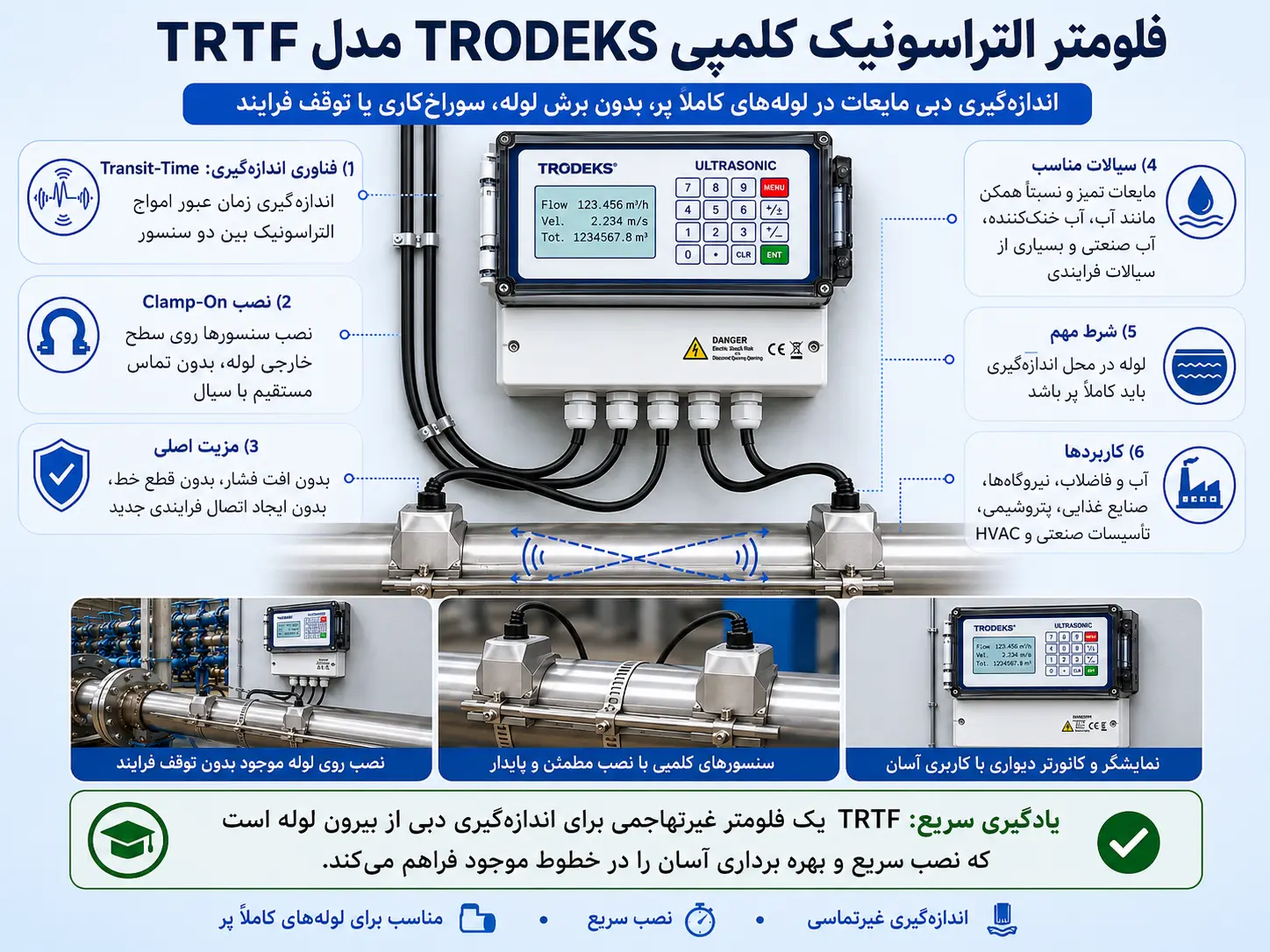

فلومتر التراسونیک کلمپی TRODEKS مدل TRTF یک تجهیز اندازهگیری دبی بر پایه فناوری Transit-Time است که بدون نیاز به برش لوله، سوراخکاری یا توقف فرایند، دبی مایعات را از بیرون لوله اندازهگیری میکند. این دستگاه با استفاده از سنسورهای التراسونیک Clamp-On که روی سطح خارجی لوله نصب میشوند، امکان اندازهگیری دقیق جریان را بدون تماس مستقیم با سیال فراهم میسازد.
فلومتر TRTF با بهرهگیری از فناوری اندازهگیری زمان عبور امواج التراسونیک، برای انواع مایعات تمیز و نسبتاً همگن از جمله آب، آب خنککننده، آب صنعتی، مواد شیمیایی و سیالات فرایندی مناسب است. طراحی غیرتهاجمی این تجهیز باعث حذف هزینههای مربوط به قطع خط، افت فشار و نگهداری تجهیزات در تماس با سیال میشود.
این فلومتر گزینهای ایدهآل برای صنایع آب و فاضلاب، نیروگاهها، صنایع غذایی، پتروشیمی، تأسیسات صنعتی و سیستمهای HVAC محسوب شده و امکان نصب سریع و بهرهبرداری آسان را در خطوط موجود فراهم میکند.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
تصمیم ۳۰ ثانیهای
TRTF چه زمانی مناسب است؟
- لوله در زمان اندازهگیری کاملاً پر است.
- قطع جریان یا توقف فرآیند مطلوب نیست.
- برش یا سوراخکاری لوله امکانپذیر نیست.
- سیال نسبتاً تمیز و مناسب Transit-Time است.
- عدم افت فشار اهمیت دارد.
- اندازهگیری دائمی یا مانیتورینگ آنلاین موردنیاز است.
- اتصال به PLC، DCS یا SCADA نیاز است.
چه زمانی باید بیشتر بررسی شود؟
- لوله نیمهپر است.
- سیال دارای حباب یا ذرات زیاد است.
- رسوب داخلی لوله شدید است.
- لاینر داخلی ناشناخته یا چندلایه وجود دارد.
- ضخامت واقعی لوله مشخص نیست.
- Straight Run کافی در محل نصب وجود ندارد.
- اندازهگیری تجاری یا Custody Transfer موردنیاز است.
اصل اندازهگیری Transit-Time
در فناوری Transit-Time، دو ترانسدیوسر اولتراسونیک روی لوله نصب میشوند. یکی از سیگنالها در جهت جریان و دیگری خلاف جهت جریان حرکت میکند. جریان سیال باعث ایجاد اختلاف کوچکی در زمان رسیدن این دو سیگنال میشود و دستگاه با اندازهگیری این اختلاف، سرعت متوسط سیال را محاسبه میکند.
01
ارسال موج امواج از دیواره لوله وارد سیال میشوند.02
رفت و برگشت زمان عبور در دو جهت مقایسه میشود.03
Velocity سرعت جریان از اختلاف Transit-Time محاسبه میشود.04
Flow سرعت با سطح مقطع داخلی لوله ترکیب میشود.پارامتر مستقیم و محاسباتی
مبنای اندازهگیری
Transit-Time Difference
اختلاف زمان عبور امواج اولتراسونیک در جهت و خلاف جهت جریان اندازهگیری میشود.
پارامتر محاسباتی
Flow Velocity
Velocity با استفاده از اختلاف Transit-Time و اطلاعات مسیر صوتی محاسبه میشود.
خروجی فرآیندی
Flow Rate
دبی حجمی از Velocity و سطح مقطع داخلی واقعی لوله محاسبه میشود.
تجمعی
Total Flow
حجم تجمعی از انتگرال دبی در طول زمان محاسبه میشود.
چرا Clamp-On؟
بدون برش لوله نیازی به فلنج، جوشکاری یا Process Connection جدید نیست.

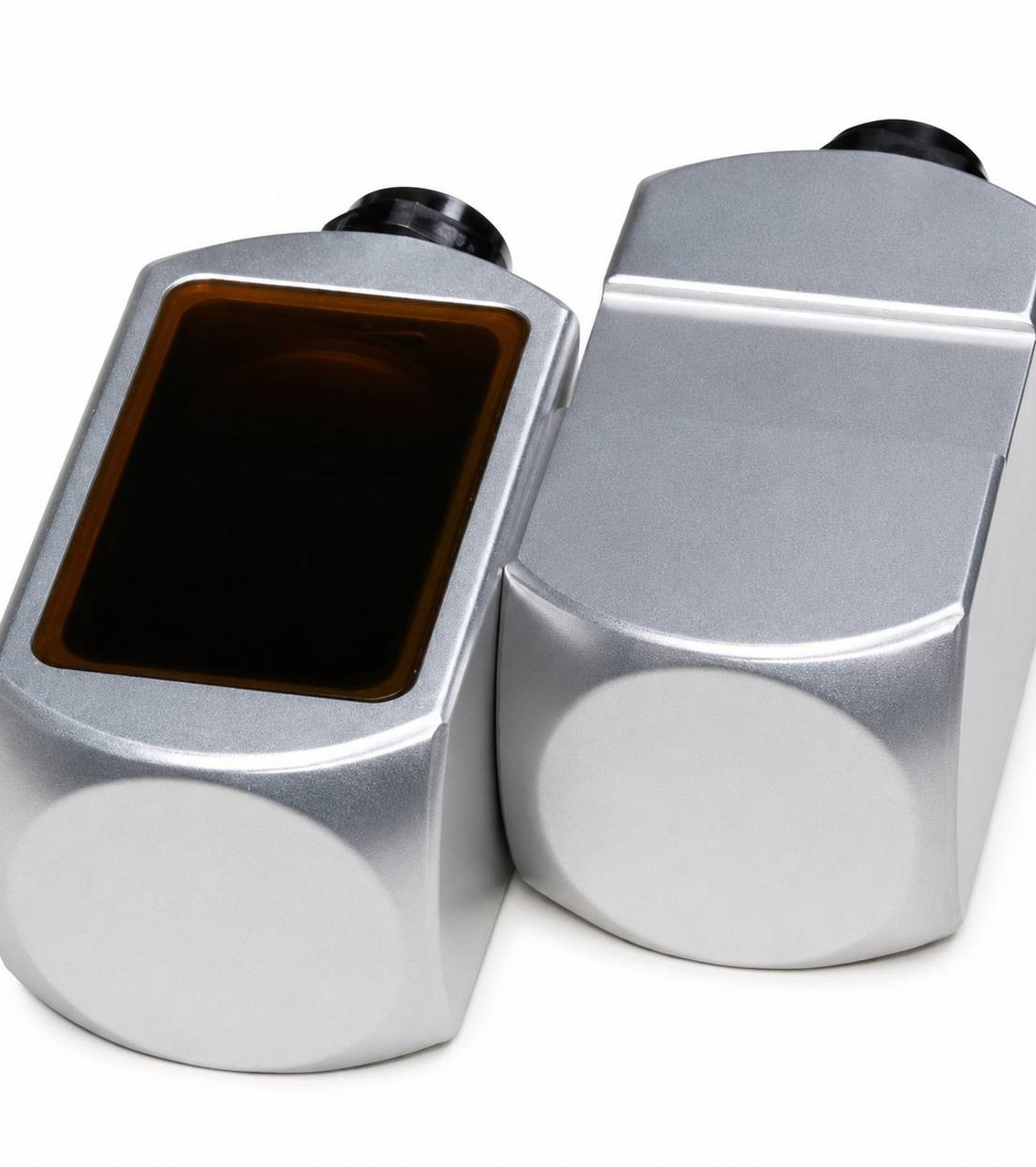

بدون تماس با سیال ترانسدیوسرها روی سطح خارجی لوله قرار میگیرند.
بدون افت فشار هیچ عنصر اندازهگیری داخل مسیر جریان قرار نمیگیرد.
بدون نقطه نشتی جدید نصب ترانسدیوسر نیازمند سوراخکاری بدنه لوله نیست.
اطلاعات واقعی لوله بخشی از اندازهگیری است
TRTF برای محاسبه مسیر صوت و قطر داخلی واقعی لوله به اطلاعات دقیق لوله نیاز دارد. وارد کردن صرفاً DN یا سایز اسمی همیشه کافی نیست.
Outside Diameter
قطر خارجی واقعی لوله
قطر خارجی واقعی لوله
Wall Thickness
ضخامت واقعی جداره
ضخامت واقعی جداره
Pipe Material
جنس لوله
جنس لوله
Liner
جنس و ضخامت لاینر
جنس و ضخامت لاینر
Fluid Type
نوع سیال
نوع سیال
Transducer Spacing
فاصله نصب محاسبهشده
فاصله نصب محاسبهشده
نکته مهندسی: خطا در Wall Thickness یا Liner Thickness میتواند مسیر صوتی محاسبهشده و در نتیجه فاصله صحیح Transducerها را تغییر دهد.

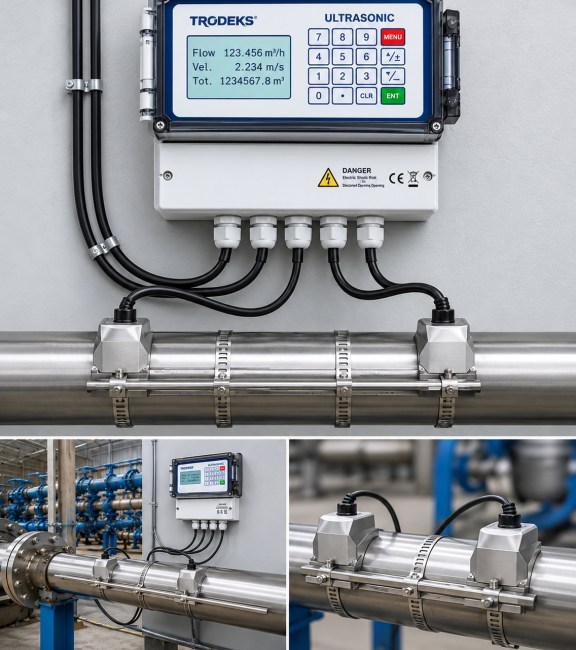

آرایش و نصب سنسورهای Clamp-On
آرایش نصب ترانسدیوسرها و فاصله بین آنها بر اساس قطر خارجی، ضخامت جداره، جنس لوله، لاینر، نوع سیال و نوع سنسور تعیین میشود. فاصله محاسبهشده باید در زمان نصب با دقت روی لوله اجرا شود.
Pipe Data
قطر خارجی، ضخامت جداره، جنس لوله و مشخصات Liner باید واقعی وارد شوند.
Transducer Spacing
فاصله سنسورها بر اساس محاسبه دستگاه و شرایط واقعی لوله اجرا میشود.
Signal Verification
پس از نصب، کیفیت و پایداری سیگنال و صحت دادههای واردشده کنترل میشوند.
آرایش دقیق نصب باید مطابق نوع Transducer و تنظیمات نسخه سفارششده اجرا شود؛ بنابراین در این صفحه عدد یا آرایش ثابت برای همه سایزها اعلام نمیشود.
لوله باید کاملاً پر باشد
در Transit-Time Clamp-On، مسیر صوت باید از سیال عبور کند. وجود فضای خالی در بالای لوله، جریان آزادسطح یا لوله نیمهپر میتواند اندازهگیری را مختل یا نامعتبر کند. برای لولههای نیمهپر باید فناوری مناسب دیگری مانند Area-Velocity بررسی شود.
Straight Run و پروفایل جریان
دقت Clamp-On فقط به سنسور وابسته نیست. جریان پس از زانو، شیر، پمپ، سهراهی یا تغییر قطر میتواند دارای Swirl و پروفایل سرعت نامتقارن باشد. بنابراین محل نصب باید تا حد امکان جریان توسعهیافته و پایدار داشته باشد.
زانو میتواند پروفایل سرعت را نامتقارن کند.
شیر کنترل شیر نیمهباز میتواند آشفتگی شدید ایجاد کند.
پمپ خروجی پمپ ممکن است دارای Pulsation و Swirl باشد.
Reducer / Expander تغییر ناگهانی قطر روی پروفایل جریان اثر میگذارد.
عدد ثابت برای Straight Run بدون Manual مدل اعلام نمیشود؛ مقدار موردنیاز به نوع Disturbance و شرایط واقعی لولهکشی وابسته است.
قبل از اعتماد به Flow، کیفیت سیگنال را بررسی کنید
نمایش یک مقدار Flow روی صفحه بهتنهایی اثباتکننده صحیح بودن اندازهگیری نیست. کیفیت اتصال صوتی و Diagnosticهای دستگاه باید قبل از قبول عدد بررسی شوند.
Signal Strength
Transit-Time Ratio
Stable Velocity
Stable Flow
Correct Spacing
Proper Coupling
Correct Pipe Data
انتخاب بر اساس وضعیت سیال
| شرایط سیال | وضعیت | توضیح مهندسی |
|---|---|---|
| آب تمیز | مناسب | از کاربردهای متداول Transit-Time است. |
| آب صنعتی نسبتاً تمیز | مناسب | کیفیت Signal در سایت کنترل شود. |
| روغن یا سوخت تمیز | قابل بررسی | خواص صوتی و شرایط سیال باید با مدل تطبیق داده شوند. |
| سیال دارای ذرات محدود | مشروط | ذرات میتوانند باعث تضعیف یا Scatter سیگنال شوند. |
| حباب زیاد | نامطلوب | حباب میتواند مسیر صوتی را مختل کند. |
| Slurry یا سیال بسیار آلوده | نیازمند فناوری دیگر | Doppler یا فناوری دیگر ممکن است مناسبتر باشد. |
| لوله نیمهپر | نامناسب | Transit-Time Clamp-On معمولاً نیازمند لوله کاملاً پر است. |
جنس لولههای قابل بررسی
Carbon Steel
Stainless Steel
Cast Iron
Copper
PVC
PE / HDPE
PP
Aluminium
FRP / GRP*
* در FRP/GRP، ساختار چندلایه، نوع رزین، ضخامت و کیفیت لوله میتوانند روی عبور موج اثر بگذارند و Signal باید در محل بررسی شود.
کاربردهای اصلی
خطوط انتقال آب
تصفیهخانههای آب
ایستگاههای پمپاژ
Cooling Water
HVAC
نیروگاهها
صنایع فولاد
معادن
صنایع شیمیایی
نفت و پتروشیمی*
صنایع غذایی
مدیریت مصرف آب
* نوع سیال و کیفیت Transit-Time Signal باید برای پروژه واقعی تأیید شوند.
پایش عملکرد پمپ و شبکه
یکی از مزیتهای Clamp-On امکان اندازهگیری دبی واقعی بدون ایجاد تغییر دائمی در خط است. در سیستمهای پمپاژ، Flow Signal میتواند همراه با فشار و توان الکتریکی برای ارزیابی عملکرد مجموعه استفاده شود.
Flow
دبی واقعی
دبی واقعی
Pressure
فشار سیستم
فشار سیستم
Power
توان مصرفی
توان مصرفی
Efficiency
تحلیل عملکرد سیستم
تحلیل عملکرد سیستم
پایش انرژی حرارتی؛ Flow بهتنهایی کافی نیست
TRTF میتواند Flow موردنیاز برای سیستمهای Energy Monitoring را فراهم کند. اما محاسبه انرژی حرارتی معمولاً علاوه بر Flow به دمای رفت، دمای برگشت و خواص حرارتی سیال نیاز دارد.
بنابراین «قابلیت استفاده در مدیریت انرژی» به معنی اندازهگیری مستقل Energy توسط Flow Meter نیست؛ مگر اینکه سیستم کامل Temperature Input و Energy Calculation داشته باشد.
اتصال به اتوماسیون صنعتی
Clamp-On Sensors
→

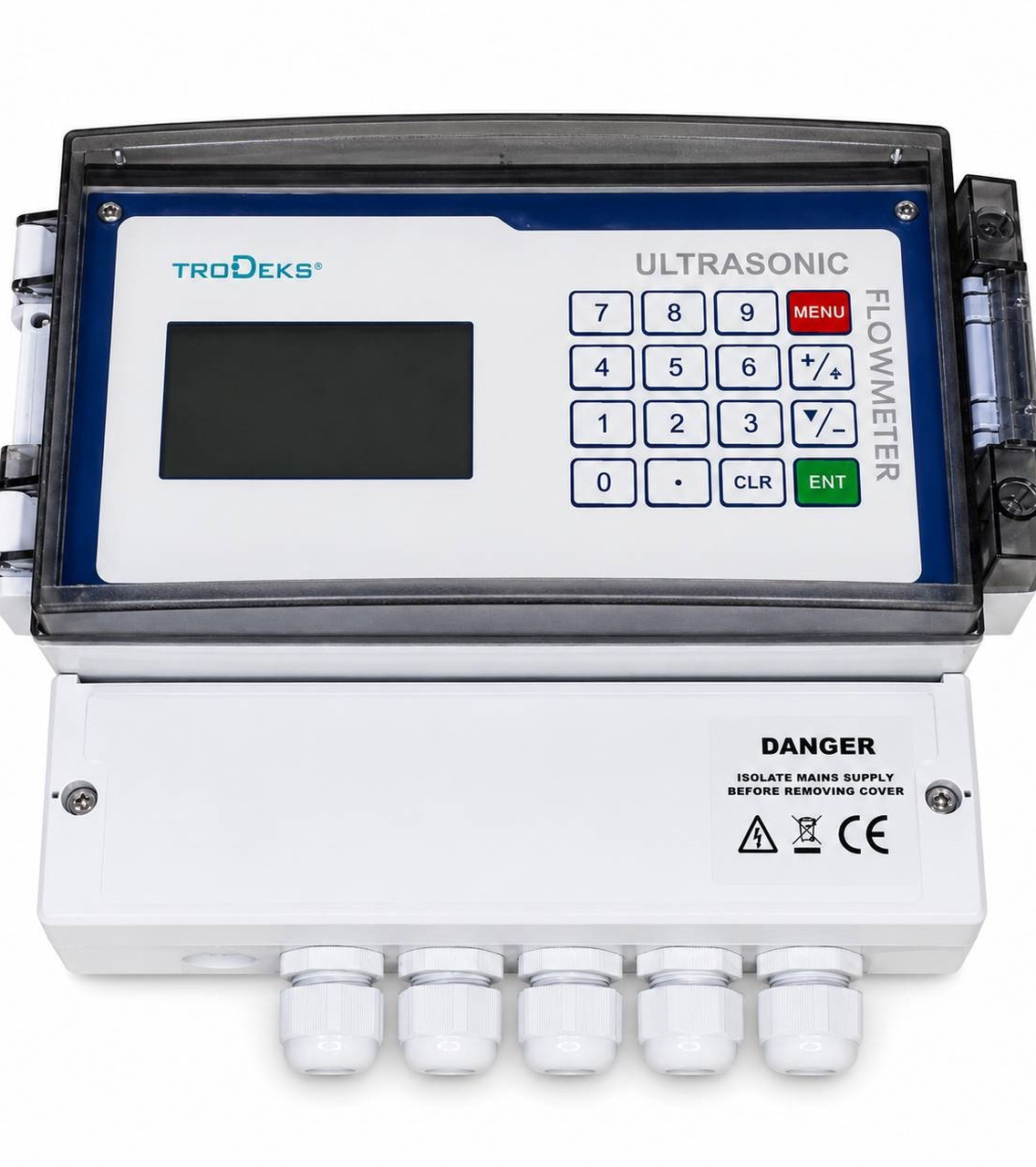

TRTF Converter
→
4–20mA / Relay / RS485-Modbus
→
PLC / DCS / SCADA
خروجی 4–20mA، خروجی Relay و ارتباط RS485 / Modbus RTU برای TRTF تأیید شدهاند.
اندازهگیری جریان دوطرفه
TRTF قابلیت اندازهگیری جریان دوطرفه (Bidirectional Flow Measurement) را دارد. جهت جریان از علامت اختلاف زمان عبور تشخیص داده میشود و این قابلیت برای خطوط دارای Reverse Flow، Backflow و فرآیندهای رفتوبرگشتی قابل استفاده است.
دقت، تکرارپذیری و محدوده سرعت
Accuracy ±1%
Repeatability 0.5%
Velocity Range 0.1 تا 10 m/s
محدوده سرعت تأییدشده 0.1 تا 10 متر بر ثانیه است و دقت اعلامشده ±1% در محدوده کاری صحیح و با رعایت شرایط نصب حفظ میشود.
نکته مهندسی: Accuracy دستگاه با Total Installed Accuracy یکسان نیست. اطلاعات صحیح لوله، محل و فاصله نصب سنسورها، Straight Run، پروفیل جریان، Coupling، رسوب و کیفیت Signal بر نتیجه واقعی سایت اثر دارند.
مزایا و محدودیتهای مهندسی
مزایا
- بدون برش لوله
- عدم تماس با سیال
- عدم ایجاد افت فشار
- عدم ایجاد Process Leak Point جدید
- بدون قطعه متحرک در مسیر جریان
- قابل استفاده روی خطوط فعال
- قابلیت اتصال به اتوماسیون صنعتی
- امکان اندازهگیری جریان دوطرفه طبق مدل
محدودیتها
- لوله باید کاملاً پر باشد.
- حباب زیاد میتواند اندازهگیری را مختل کند.
- رسوب و خوردگی داخلی روی انتقال صوت اثر دارند.
- اطلاعات اشتباه لوله مستقیماً بر نتیجه اثر میگذارد.
- لاینرهای چندلایه ممکن است مشکل ایجاد کنند.
- نیازمند Coupling مناسب ترانسدیوسرها است.
- Flow Profile نامناسب میتواند خطا ایجاد کند.
- برای Custody Transfer باید الزامات مستقلی بررسی شوند.
چه زمانی فناوری دیگری مناسبتر است؟
| شرایط پروژه | فناوری قابل بررسی | دلیل |
|---|---|---|
| مایع تمیز در لوله پر | Transit-Time Clamp-On | عدم تماس و عدم افت فشار |
| فاضلاب یا سیال دارای ذرات زیاد | Doppler Ultrasonic | استفاده از بازتاب ذرات یا حبابها |
| مایع رسانا و نصب Inline مجاز | Electromagnetic Flow Meter | روش صنعتی بدون قطعات متحرک |
| لوله نیمهپر | Area-Velocity | محاسبه Flow از Level و Velocity |
| Mass Flow با دقت بالا | Coriolis | اندازهگیری مستقیم Mass Flow |
روال صحیح نصب و راهاندازی
01 · انتخاب محل انتخاب قسمت مناسب و مستقیم لوله
02 · بررسی لوله OD، Wall Thickness، Material و Liner
03 · آمادهسازی سطح حذف زنگ، رنگ سست و آلودگی
04 · Couplant ایجاد کوپلینگ صوتی مناسب
05 · نصب سنسورها رعایت فاصله محاسبهشده
06 · Signal Check کنترل Signal Quality و Ratio
07 · Flow Check بررسی پایداری Flow و Velocity
08 · Commissioning ثبت تنظیمات و شرایط واقعی نصب
اطلاعات لازم برای انتخاب TRTF
Pipe Outside Diameter
Wall Thickness
Pipe Material
Liner Material
Liner Thickness
Fluid Type
Fluid Temperature
Min / Normal / Max Flow
Full Pipe Condition
Bubble / Solids
Required Accuracy
4–20mA
Relay
RS485 / Modbus RTU
پرسشهای متداول
پروژهها، محصولات و مقالات مرتبط
پروژه مستقیم مرتبط
محصولات و خانوادههای مرتبط
جمعبندی مهندسی
TRODEKS TRTF یک فلومتر Clamp-On مبتنی بر Transit-Time است که برای اندازهگیری دبی مایعات در لولههای پر، بدون برش لوله و بدون تماس مستقیم با سیال قابل استفاده است. این ویژگی آن را برای خطوط فعال، پروژههای نوسازی، سیستمهای آب، Cooling Water، HVAC، تأسیسات و بسیاری از کاربردهای صنعتی مناسب میکند.
در مقابل، کیفیت اندازهگیری به شرایط واقعی نصب وابسته است. قطر و ضخامت واقعی لوله، جنس و لاینر، کیفیت Coupling، فاصله سنسورها، Straight Run، رسوب داخلی، وجود حباب و ذرات و پایداری Signal همگی بر نتیجه اثر دارند. بنابراین نصب صحیح TRTF بخشی از خود سیستم اندازهگیری است.
مشخصات فنی تأییدشده TRTF
| مشخصه | مقدار / توضیح |
|---|---|
| برند / مدل | TRODEKS TRTF |
| فناوری | Clamp-On Transit-Time Ultrasonic |
| محدوده سایز لوله | 25 تا 3000 mm |
| محدوده سرعت | 0.1 تا 10 m/s |
| Accuracy | ±1% |
| Repeatability | 0.5% |
| Bidirectional Flow | دارد |
| خروجی آنالوگ | 4–20mA |
| ارتباط دیجیتال | RS485 / Modbus RTU |
| Relay | دارد |
| منبع تغذیه | 220VAC یا 8–24VDC |
| درجه حفاظت سنسور | IP68 |
| درجه حفاظت نمایشگر / مبدل | IP65 |
| دمای کاری سنسور | −10 تا +150°C |
| طول کابل استاندارد | 10 متر |
| افزایش طول کابل | تا 100 متر با کابل مناسب و شیلددار |
| Data Logger | دیتالاگر خارجی قابل ارائه است |
| شرط اصلی فرآیند | لوله در محل اندازهگیری کاملاً پر و سیال مناسب فناوری Transit-Time باشد. |
TRODEKS TRTF · Clamp-On Transit-Time Ultrasonic Flow Meter
کاربردهای فلومتر التراسونیک کلمپی TRODEKS مدل TRTF
اندازهگیری غیرتماسی دبی مایعات در لولههای کاملاً پر، بدون برش لوله و بدون ایجاد افت فشار
شرط اصلی کاربرد TRTF بر پایه فناوری Transit-Time کار میکند؛ بنابراین لوله باید در محل اندازهگیری کاملاً پر باشد و سیال، جنس لوله، ضخامت جداره، لاینر و شرایط انتقال صوت برای این روش مناسب باشند.
شبکههای انتقال و توزیع آب
پایش خطوط انتقال، شبکههای آبرسانی، خطوط پمپاژ و لولههای زهکشی تحت فشار که در محل اندازهگیری کاملاً پر هستند.
صنایع غذایی و نوشیدنی
پایش دبی مایعات فرایندی و نوشیدنیها بدون تماس سنسور با محصول؛ مناسب بودن نهایی به خواص صوتی سیال و جنس لوله وابسته است.
صنایع لبنی
پایش جریان شیر و مایعات لبنی در خطوط کاملاً پر، در صورتی که شرایط فرایند و عبور موج اولتراسونیک برای Transit-Time مناسب باشد.
سوخت و فرآوردههای نفتی
اندازهگیری دبی مایعاتی مانند گازوئیل، نفت سفید و برخی سوختهای مایع، پس از بررسی خواص صوتی سیال، دما و شرایط واقعی خط.
نیروگاهها و Cooling Water
پایش آب خنککننده، آب فرایندی، خطوط سیرکولاسیون و سایر مدارهای مایع در نیروگاهها و تأسیسات صنعتی.
HVAC و تأسیسات
اندازهگیری دبی آب سرد و گرم در مدارهای بسته، بررسی عملکرد چیلر، بویلر، مبدل حرارتی و شبکه توزیع آب تأسیسات.
متالورژی، فولاد و معادن
پایش خطوط آب صنعتی، Cooling Water و سایر مایعات مناسب Transit-Time در واحدهای تولیدی و تحقیقاتی.
صنایع شیمیایی و فرایندی
اندازهگیری مایعات فرایندی بدون ایجاد Wetted Part جدید؛ سازگاری روش به نوع سیال، دما و شرایط انتقال صوت وابسته است.
صنایع دارویی
پایش غیرتماسی جریان در برخی خطوط مایع که عدم ایجاد اتصال فرایندی جدید اهمیت دارد؛ الزامات بهداشتی و Validation فرایند باید مستقل بررسی شوند.
پایش عملکرد پمپ و شبکه
استفاده از Flow همراه با فشار و توان الکتریکی برای بررسی نقطه کار پمپ، عملکرد سیستم و مقایسه شرایط بهرهبرداری.
مدیریت مصرف آب
پایش مصرف، مقایسه دبی بخشهای مختلف شبکه، بررسی الگوی مصرف و پشتیبانی از برنامههای کاهش هدررفت آب.
ممیزی و تست در محل
قابل استفاده برای بررسی عملکرد خطوط و تجهیزات، مقایسه دبی و تستهای مهندسی در محل، در صورتی که نوع نصب و پیکربندی TRTF برای کاربرد موردنظر مناسب باشد.
پایش اختلاف دبی و هدررفت
اندازهگیری و مقایسه Flow در نقاط مختلف میتواند به Water Balance و شناسایی ناحیههای دارای اختلاف غیرعادی دبی کمک کند؛ TRTF بهتنهایی Leak Detector مستقیم نیست.
PLC / DCS / SCADA
انتقال دادههای Flow به سامانههای کنترل و مانیتورینگ از طریق 4–20mA، Relay و RS485 / Modbus RTU.
کاربرد در پایش انرژی حرارتی
TRTF میتواند Flow موردنیاز سیستمهای BTU / Thermal Energy Monitoring را تأمین کند. برای محاسبه انرژی حرارتی، علاوه بر دبی به دمای رفت، دمای برگشت و محاسبات انرژی نیاز است. بنابراین خود TRTF بهتنهایی به معنی یک Energy Meter کامل نیست.
محدودیت کاربرد برای Slurry، فاضلاب با جامدات یا حباب زیاد، لوله نیمهپر، لاینر پیچیده یا شرایطی که Signal پایدار ایجاد نمیشود، باید فناوری دیگری مانند Doppler، Area–Velocity یا فلومتر مناسب دیگری بررسی شود.
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
TRODEKS TRTF · Clamp-On Transit-Time Ultrasonic Flow Meter
مشخصات فنی فلومتر التراسونیک کلمپی TRODEKS مدل TRTF
مشخصات تأییدشده نسخه قابل ارائه برای اندازهگیری دبی در لولههای کاملاً پر
مشخصات نسخه قابل ارائه این جدول فقط شامل مشخصاتی است که برای TRTF تأیید شدهاند. مقادیر وابسته به Variant یا مواردی که هنوز تأیید نشدهاند عمداً حذف شدهاند تا صفحه محصول دچار تناقض فنی نشود.
| مشخصه | مقدار / توضیح |
|---|---|
| مدل | TRTF Series |
| تکنولوژی اندازهگیری | Transit-Time Ultrasonic |
| نوع نصب | Clamp-On؛ نصب سنسورها روی سطح خارجی لوله |
| نوع اندازهگیری | سرعت جریان، دبی حجمی و حجم تجمعی |
| دقت اندازهگیری | ±1% مقدار اندازهگیریشده |
| تکرارپذیری | 0.5% |
| محدوده سرعت سیال | 0.1 تا 10 متر بر ثانیه |
| جهت اندازهگیری | دوطرفه (Bi-Directional) |
| قطر لوله قابل اندازهگیری | 25 تا 3000 میلیمتر |
| شرط اصلی فرآیند | لوله در محل اندازهگیری کاملاً پر باشد و سیال برای فناوری Transit-Time مناسب باشد |
| نوع سیال | مایعات نسبتاً تمیز و همگن با شرایط مناسب انتقال صوت |
| خروجی آنالوگ | 4–20mA |
| خروجی رله | Relay Output |
| ارتباط دیجیتال | RS485 |
| پروتکل ارتباطی | Modbus RTU |
| تغذیه | 220VAC یا 8–24VDC |
| کلاس حفاظتی ترانسمیتر / نمایشگر | IP65 |
| کلاس حفاظتی سنسورها | IP68 |
| دمای کاری سنسور | −10 تا +150°C |
| جنس کابل سنسور | کابل صنعتی شیلددار |
| طول استاندارد کابل | 10 متر |
| طول کابل قابل افزایش | تا 100 متر با کابل مناسب و شیلددار |
| Data Logger | دیتالاگر خارجی قابل ارائه است |
| ثبت حجم تجمعی | دارد |
| نمایش دبی لحظهای | دارد |
| نمایش سرعت سیال | دارد |
| اتصال به سیستم کنترل | قابل اتصال به PLC / DCS / SCADA از طریق 4–20mA و RS485 / Modbus RTU |
نکته مهندسی نصب در فلومتر Clamp-On، دقت نهایی فقط به مشخصات الکترونیک دستگاه وابسته نیست. قطر خارجی و ضخامت واقعی لوله، جنس لوله و Liner، محل و فاصله سنسورها، کیفیت Coupling، Straight Run، پر بودن کامل لوله و کیفیت Signal همگی بر نتیجه اندازهگیری اثر دارند.
دیتالاگر TRTF در این پیکربندی با Data Logger خارجی قابل ارائه است؛ بنابراین عبارت «Data Logger داخلی» برای این نسخه استفاده نمیشود.
© 2021 adakflow.ir. All Rights Reserved
