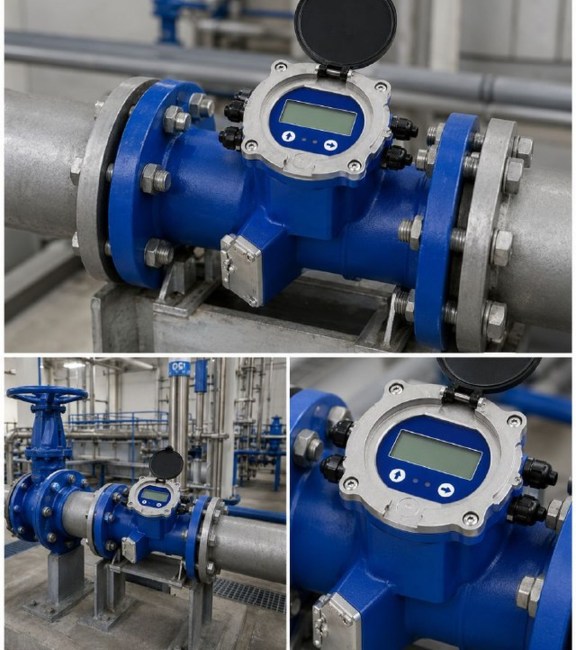

فلومتر آب التراسونیک فلنجی TRODEKS TWM

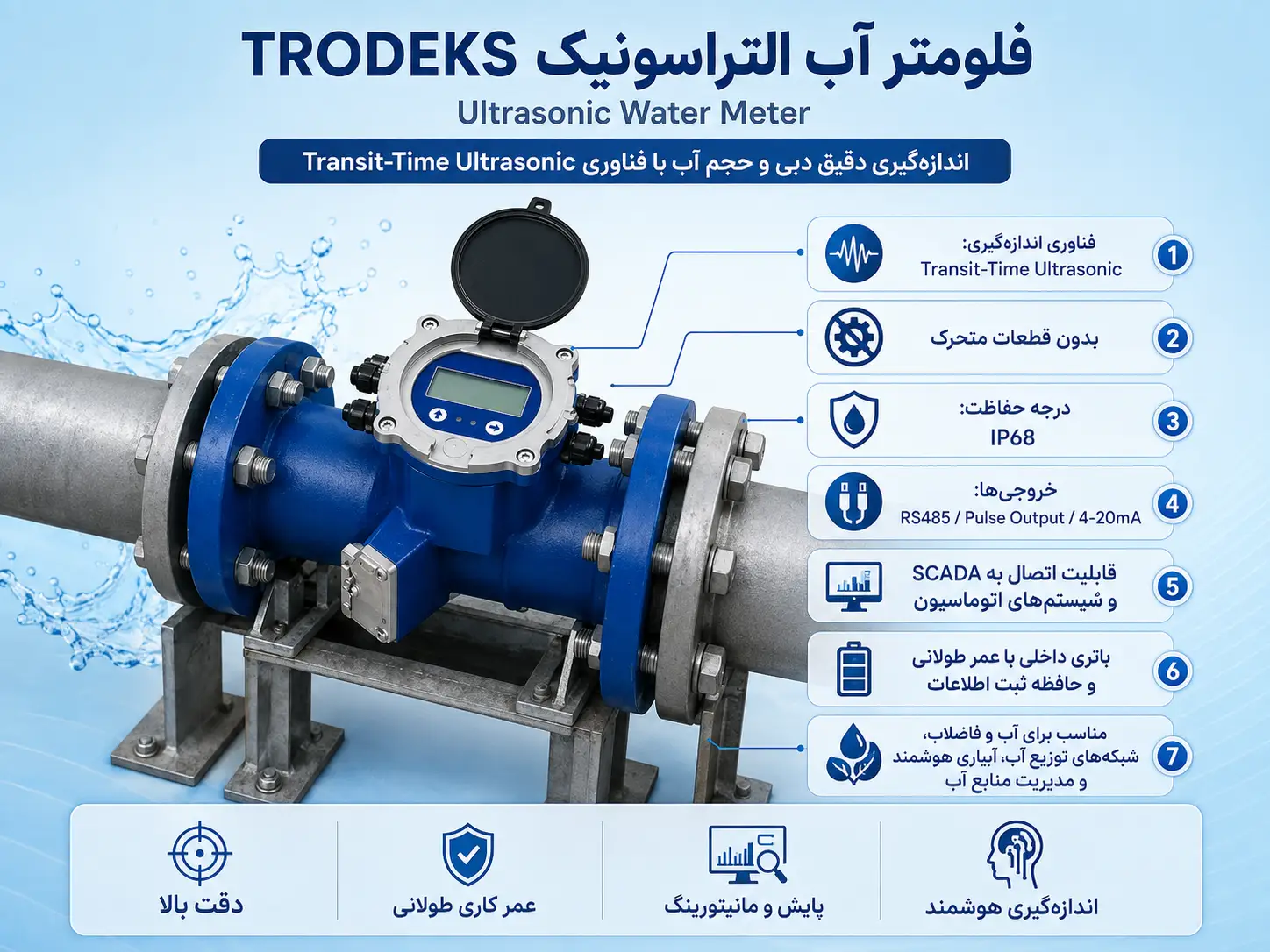

فلومتر آب التراسونیک TRODEKS (Ultrasonic Water Meter)
فلومتر آب التراسونیک TRODEKS یک تجهیز پیشرفته برای اندازهگیری دقیق دبی و حجم آب بر پایه فناوری Transit-Time Ultrasonic است که بدون قطعات متحرک، دقت بالا و عمر کاری طولانی را فراهم میکند.
این دستگاه با درجه حفاظت IP68 قابلیت کار در محیطهای مرطوب و حتی غوطهوری در آب را داشته و برای کاربردهای آب و فاضلاب، شبکههای توزیع آب، آبیاری هوشمند، صنایع و سیستمهای مدیریت منابع آب مناسب است.
این فلومتر از خروجیهای RS485، Pulse Output و 4-20mA پشتیبانی کرده و امکان اتصال به سیستمهای اسکادا (SCADA) و اتوماسیون صنعتی را فراهم میکند.
همچنین با بهرهگیری از باتری داخلی با عمر طولانی و حافظه ثبت اطلاعات، گزینهای ایدهآل برای پروژههای پایش، مدیریت مصرف آب، اندازهگیری هوشمند و مانیتورینگ شبکههای توزیع آب محسوب میشود.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
تصمیمگیری سریع
| شرایط پروژه | ارزیابی | نکته مهندسی |
|---|---|---|
| اندازهگیری آب در خط لوله پر | مناسب | سایز، محدوده دبی و شرایط نصب بررسی شود. |
| اندازهگیری مصرف و حجم تجمعی | مناسب | واحد Totalizer و شرایط ثبت حجم مشخص شود. |
| شبکه آب با نیاز به تلهمتری | قابل بررسی | نوع Communication نسخه انتخابی باید با RTU یا سامانه مانیتورینگ تطبیق داده شود. |
| آب بسیار آلوده یا دارای حباب زیاد | نیازمند بررسی | کیفیت انتقال سیگنال اولتراسونیک و محدودیت فناوری بررسی شود. |
| لوله نیمهپر یا کانال باز | نامناسب | برای این شرایط باید فناوری مناسب Open Channel یا Partially Filled Pipe بررسی شود. |
فلومتر آب التراسونیک TWM چیست؟
فلومتر آب التراسونیک TRODEKS TWM از امواج صوتی فراصوت برای محاسبه سرعت جریان آب استفاده میکند. برخلاف کنتورهای مکانیکی که اندازهگیری آنها به حرکت توربین، پروانه یا سایر اجزای مکانیکی وابسته است، در فناوری Ultrasonic نیازی به قطعات متحرک برای تشخیص سرعت جریان وجود ندارد.
این ویژگی میتواند استهلاک مکانیکی را کاهش دهد و امکان اندازهگیری دبی و حجم آب را برای کاربردهای پایش مصرف، شبکههای توزیع، صنایع و سیستمهای مدیریت آب فراهم کند.
اصل اندازهگیری Transit-Time
در روش Transit-Time، پالسهای اولتراسونیک بین ترانسدیوسرها در جهت جریان و خلاف جهت جریان ارسال میشوند. وجود جریان باعث ایجاد اختلاف بین زمان عبور سیگنال در دو جهت میشود.
پردازنده دستگاه این اختلاف زمانی را تحلیل کرده، سرعت متوسط جریان را محاسبه میکند و با استفاده از سطح مقطع داخلی مسیر اندازهگیری، دبی حجمی را به دست میآورد. حجم تجمعی نیز از انتگرال دبی نسبت به زمان محاسبه میشود.
برای درک اثر خواص سیال و حباب هوا بر مسیر صوتی، مقاله بررسی سرعت صوت و تأثیر آن بر فلومترهای التراسونیک را ببینید.
زنجیره اندازهگیری
01
ارسال موج ارسال پالس Ultrasonic در مسیر جریان02
اندازهگیری زمان مقایسه زمان عبور در دو جهت03
محاسبه سرعت تبدیل اختلاف زمان به سرعت جریان04
Flow & Total محاسبه دبی و حجم تجمعیتفاوت با کنتور مکانیکی آب
| ویژگی | Ultrasonic Water Meter | Mechanical Water Meter |
|---|---|---|
| قطعات متحرک اندازهگیری | ندارد | معمولاً دارد |
| اصل اندازهگیری | Ultrasonic Transit-Time | حرکت مکانیکی متناسب با جریان |
| استفاده برای تلهمتری | بسته به Interface دستگاه قابل پیادهسازی است | بسته به نوع کنتور و ماژول جانبی |
| اندازهگیری جریان معکوس | در نسخههای دارای قابلیت Bidirectional قابل انجام است | وابسته به طراحی کنتور |
| استهلاک مکانیکی بخش اندازهگیری | پایینتر به دلیل نبود اجزای متحرک | وابسته به اجزای مکانیکی و شرایط آب |
مشخصات فنی و ساختار قابل ارائه
| پارامتر | مشخصات |
|---|---|
| سایز قابل ارائه | DN15 تا DN300 |
| تعداد مسیر Ultrasonic | DN15 تا DN40: Single Channel؛ DN50 تا DN300: Dual Channel / Double Beam |
| اصل اندازهگیری | Transit-Time Ultrasonic، بدون قطعات متحرک در مکانیزم اندازهگیری |
| سیال | آب، فاضلاب و آب دریا؛ لوله باید در محل اندازهگیری کاملاً پر باشد. |
| دمای سیال | 0.1 تا 30°C |
| دمای محیط | -10 تا +45°C؛ رطوبت تا 100% RH |
| فشار کاری | DN15-DN40 تا 2.5 MPa؛ DN50-DN300 استاندارد 1.6 MPa |
| Protection Class | IP68؛ قابلیت کار در شرایط غوطهوری تا حدود 2 متر |
| Flow Profile Sensitivity | U3 / D0 |
| کلاس محیطی / مکانیکی | Class C |
| EMC | Class E2 |
| منبع تغذیه | باتری لیتیومی داخلی 3.6V / 19Ah یا تغذیه خارجی DC 8-36V |
| عمر اسمی باتری | حدود 6 سال در شرایط مصرف تعریفشده؛ مصرف انرژی ≤2.7Ah/year |
| نمایشگر | LCD حدود 58×22 mm؛ نمایش Flow، Total، واحدها و وضعیت عملکرد |
| حجم تجمعی | نمایش 9 رقمی Total Flow |
| دبی لحظهای | نمایش 4 رقمی Instantaneous Flow |
| Data Storage | EEPROM / FLASH؛ ثبت خودکار سوابق حجم تجمعی تا 512 روز |
| Measurement Cycle | اندازهگیری 1 بار در ثانیه؛ Verification تا 4 بار در ثانیه |
| جریان دوطرفه | اندازهگیری و Total جداگانه برای Forward و Reverse Flow |
| استاندارد اندازهشناسی | ISO 4064:2005 / GB/T 778-2007 |
DN15-DN40 Single Channel؛ بدنه کوچک با اتصال رزوهای و ساختار مسی.

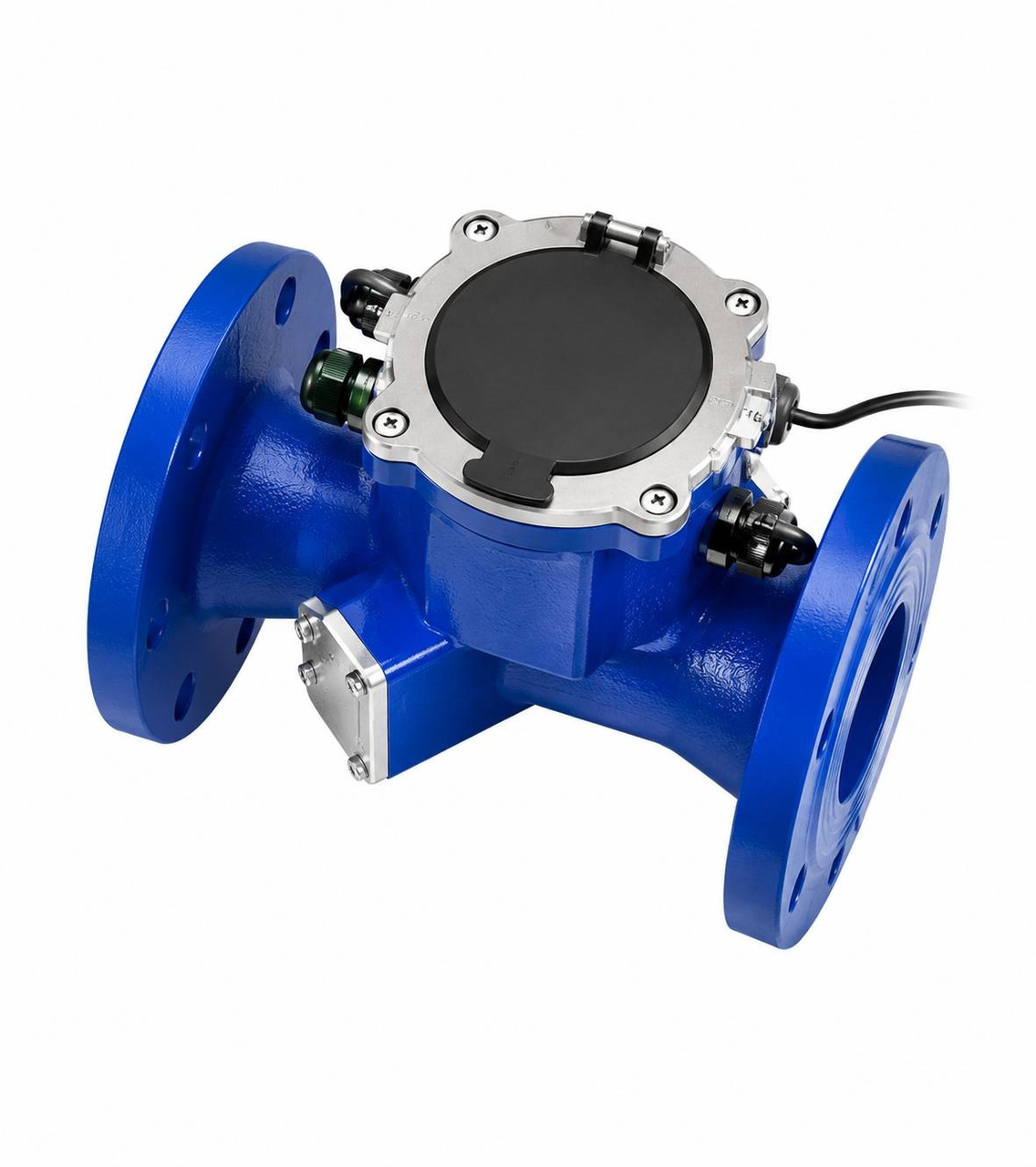

DN50-DN150 Dual Channel؛ اتصال فلنجی و بدنه Ductile Iron.
DN200-DN300 Dual Channel؛ اتصال فلنجی و بدنه Welded Carbon Steel.
ارتباطات، خروجیها و ثبت اطلاعات
پیکربندی خروجی و ارتباط بر اساس کد سفارش انتخاب میشود و لازم نیست تمام Interfaceها همزمان روی یک دستگاه وجود داشته باشند.
RS485
Modbus
M-Bus
Infrared
4-20mA
OCT Pulse
TTL Pulse
DC 8-36V
نکته انتخاب: در نسخه باتریدار، نوع ارتباط، تعداد دفعات ارسال داده و Interval مانیتورینگ بر عمر واقعی باتری اثر میگذارند. در پروژههای تلهمتری، معماری RTU/SCADA باید همزمان با کد سفارش فلومتر تعیین شود.
Accuracy، R-Value و محدوده دبی
Accuracy در Q2 تا Q4 ±2%
Accuracy در Q1 تا Q2 ±5%
R-Value DN15-DN40: R200؛ DN50-DN300: R100
| DN | R | Starting Flow | Q1 Minimum | Q2 Transitional | Q3 Permanent | Q4 Overload |
|---|---|---|---|---|---|---|
| DN15 | 200 | 0.003 | 0.0125 | 0.020 | 2.500 | 3.125 |
| DN20 | 200 | 0.0035 | 0.016 | 0.026 | 3.200 | 4.000 |
| DN25 | 200 | 0.007 | 0.020 | 0.032 | 4.000 | 5.000 |
| DN32 | 200 | 0.010 | 0.032 | 0.050 | 6.300 | 7.875 |
| DN40 | 200 | 0.015 | 0.100 | 0.160 | 20.000 | 25.000 |
| DN50 | 100 | 0.030 | 0.400 | 0.640 | 40.000 | 50.000 |
| DN65 | 100 | 0.059 | 0.630 | 1.008 | 63.000 | 78.750 |
| DN80 | 100 | 0.064 | 1.000 | 1.600 | 100.000 | 125.000 |
| DN100 | 100 | 0.094 | 1.600 | 2.560 | 160.000 | 200.000 |
| DN125 | 100 | 0.120 | 2.000 | 3.200 | 200.000 | 250.000 |
| DN150 | 100 | 0.270 | 2.500 | 4.000 | 250.000 | 312.500 |
| DN200 | 100 | 0.315 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN250 | 100 | 0.508 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN300 | 100 | 0.770 | 6.300 | 10.080 | 630.000 | 787.500 |
واحد تمام مقادیر دبی جدول: m³/h
برای تفسیر صحیح اعداد دقت، تفاوت Accuracy، Repeatability و Resolution را مطالعه کنید.
قابلیتهای تکمیلی
Batch Controller امکان کنترل حجمی/زمانی برای کاربردهایی مانند آبیاری یا تحویل مقدار مشخص آب در پیکربندی مناسب.
Time Accumulator قابلیت ثبت و تجمیع مصرف در بازههای زمانی برای تحلیل مصرف و مدیریت آب.
Heat Measurement در نسخه مجهز به دو سنسور دمای PT1000، امکان استفاده برای محاسبات حرارتی در مدارهای آب سرمایش/تهویه قابل بررسی است.
واحدهای قابل انتخاب Total: m³، ft³، GAL، L؛ Flow: m³/h، GPM، L/min.
Smart Touch Key تنظیم و کاربری دستگاه از طریق کلیدهای لمسی روی نمایشگر.
کاربردهای مستقیم
شبکه توزیع آب اندازهگیری دبی و حجم در نقاط مختلف شبکه.
خطوط انتقال آب پایش جریان آب خام، تصفیهشده و آب صنعتی.
کشاورزی و آبیاری اندازهگیری مصرف آب و حجم تحویلی در سامانههای آبیاری.
مصرف صنعتی پایش آب مصرفی واحدها، خطوط تولید و Utilityها.
تأسیسات ساختمان Sub-Metering و مدیریت مصرف در پروژههای مناسب.
تلهمتری آب انتقال اطلاعات مصرف و دبی به سامانه مرکزی در صورت انتخاب Interface مناسب.
کاربردهای مدیریتی و تحلیلی
اطلاعات دبی و حجم تولیدشده توسط فلومتر میتواند ورودی سامانههای مدیریت شبکه باشد. خود فلومتر الزاماً بهتنهایی نشتی یا برداشت غیرمجاز را تشخیص نمیدهد؛ این نتایج معمولاً از تحلیل دادههای چند نقطه و سایر پارامترهای شبکه حاصل میشوند.
- محاسبه Water Balance
- تحلیل الگوی مصرف
- پایش مصرف مشترکان صنعتی
- مقایسه ورودی و خروجی نواحی شبکه
- کمک به تحلیل آب بدون درآمد (NRW)
- کمک به تشخیص نشتی از طریق تحلیل داده شبکه
- ارزیابی عملکرد ایستگاههای پمپاژ
- مدیریت مصرف آب کشاورزی
- ثبت سوابق مصرف
- ارسال داده به سامانههای Smart Water Management
برای کاربرد TWM در Water Balance، DMA و تحلیل NRW، مقاله زونبندی شبکههای توزیع آب و DMA مرتبط است.
نکات حساس طراحی و نصب
لوله پر مسیر اندازهگیری باید مطابق الزامات دستگاه با آب پر باشد. راهنمای اثر نیمهپر بودن لوله
پروفایل جریان شیر، زانویی، پمپ و سایر اغتشاشات بالادست میتوانند بر پروفایل سرعت اثر بگذارند. راهنمای Straight Run
جهت جریان جهت نصب و تنظیمات Forward/Reverse مطابق دستورالعمل مدل بررسی شود.
وجود هوا تجمع هوا یا حباب زیاد میتواند کیفیت انتقال امواج Ultrasonic را کاهش دهد.
شرایط محیطی محل نصب، احتمال آبگرفتگی، دمای محیط و شرایط کابل یا ارتباط بررسی شود.
دسترسی سرویس برای خواندن نمایشگر، بررسی باتری و سرویس ارتباطات دسترسی مناسب در نظر گرفته شود.
مزایا و محدودیتهای فناوری
مزایا
- عدم استفاده از قطعات متحرک برای اندازهگیری
- استهلاک مکانیکی پایین
- افت فشار پایین در طراحی مناسب
- اندازهگیری دبی و حجم تجمعی
- امکان اندازهگیری جریان دوطرفه در نسخه مناسب
- قابلیت اتصال به سامانههای پایش در نسخههای ارتباطی
- مناسب برای پروژههای مدیریت مصرف آب
- قابل استفاده در ایستگاههای دورافتاده در نسخه باتریدار
محدودیتها
- نیاز به شرایط هیدرولیکی مناسب
- لزوم بررسی Straight Run طبق دستورالعمل سازنده
- تأثیر حباب و هوای محبوس بر انتقال صوت
- لزوم تطبیق سایز و محدوده دبی با پروژه
- تمام خروجیها الزاماً در همه نسخهها موجود نیستند
- عمر باتری تابع شرایط واقعی بهرهبرداری و ارتباطات است
- برای لوله نیمهپر باید فناوری دیگری بررسی شود
عیبیابی اولیه
| نشانه | موارد قابل بررسی |
|---|---|
| دبی صفر با وجود جریان | پر بودن خط، وضعیت دستگاه، جهت جریان، خطاهای Diagnostic و شرایط سیگنال بررسی شود. |
| قرائت ناپایدار | وجود هوا، اغتشاش جریان، محل نصب و شرایط هیدرولیکی بررسی شود. راهنمای تفاوت Signal Quality و Accuracy |
| اختلاف با مرجع | سایز، محدوده جریان، نصب، شرایط مرجع و تنظیمات واحدها بررسی شوند. |
| عدم دریافت اطلاعات در SCADA | نوع Interface، Wiring، Address، Baud Rate، Protocol و تنظیمات سیستم کنترل بررسی شوند. |
| کاهش عمر باتری | Interval ارتباط، شرایط دما، دفعات خواندن و مشخصات واقعی Battery Variant بررسی شود. |
اطلاعات لازم برای انتخاب مدل
سایز لوله / DN
حداقل دبی
دبی نرمال
حداکثر دبی
فشار خط
دمای آب
نوع اتصال
منبع تغذیه
نوع Communication
نیاز به Data Logging
شرایط نصب
الزامات استاندارد پروژه
پرسشهای متداول
جمعبندی مهندسی
فلومتر آب التراسونیک TRODEKS TWM یک راهکار مبتنی بر Transit-Time برای اندازهگیری دبی و حجم آب است که حذف اجزای متحرک در مکانیزم اندازهگیری، آن را برای بسیاری از پروژههای پایش مصرف و شبکههای آب قابل بررسی میکند.
انتخاب صحیح TWM نباید فقط بر اساس قطر لوله انجام شود. حداقل و حداکثر دبی، شرایط هیدرولیکی، فشار و دما، نوع اتصال، منبع تغذیه، پروتکل ارتباطی، شرایط محیطی و الزامات اندازهشناسی پروژه باید پیش از انتخاب کد نهایی تجهیز مشخص شوند.
خلاصه مشخصات فنی تثبیتشده
برند و مدل: TRODEKS TWM
نوع تجهیز: Ultrasonic Water Meter
اصل اندازهگیری: Transit-Time Ultrasonic
سایز: DN15 تا DN300
کانال اندازهگیری: Single Channel برای DN15-DN40 و Dual Channel برای DN50-DN300
Accuracy: ±5% در Q1-Q2 و ±2% در Q2-Q4
Protection: IP68
Power: باتری لیتیومی داخلی یا DC 8-36V
Data Storage: ذخیره سوابق حجم تجمعی تا 512 روز
Bidirectional: اندازهگیری جریان رفت و برگشت و Total جداگانه
ارتباطات: انتخاب Interface بر اساس کد سفارش از میان RS485، Modbus، M-Bus، Infrared، 4-20mA و خروجیهای Pulse
TRODEKS TWM · Applications
کاربردهای فلومتر آب التراسونیک TRODEKS مدل TWM
اندازهگیری دبی و حجم آب در خطوط کاملاً پر؛ از Metering محلی تا شبکههای Smart Water و تلهمتری
مرز کاربرد TWM TWM یک Ultrasonic Water Meter است که دبی لحظهای و حجم تجمعی را اندازهگیری میکند. تشخیص نشتی، سرقت آب، شکستگی، راندمان پمپ، پیشبینی مصرف و Predictive Maintenance معمولاً حاصل تحلیل دادههای شبکه هستند و نباید بهعنوان قابلیت تشخیصی مستقیم فلومتر معرفی شوند. تفاوت Signal Quality و Accuracy در فلومتر اولتراسونیک
۲. پایش نشتی و شکستگی شبکه
- مقایسه دبی ورودی و خروجی نواحی
- تحلیل Minimum Night Flow
- تشخیص الگوی مصرف غیرعادی با سامانه بالادستی
- کمک به اولویتبندی بررسی نشتی
یک TWM منفرد محل نشتی را مستقیماً تعیین نمیکند؛ این تحلیل به چند نقطه اندازهگیری و دادههای تکمیلی شبکه نیاز دارد.
۳. Smart Water و تلهمتری
- قرائت و مانیتورینگ از راه دور
- اتصال به RTU / PLC / SCADA
- ثبت تاریخچه مصرف
- داده ورودی داشبوردهای Smart Water
- تحلیل مصرف و برنامهریزی بهرهبرداری
صدور قبض، IoT ابری یا پیشبینی مصرف، تابع سامانه نرمافزاری و Interface انتخابشده است.
۴. کشاورزی و آبیاری
- آبیاری قطرهای، بارانی و تحت فشار
- اندازهگیری حجم تحویلی آب
- چاهها و ایستگاههای پمپاژ
- مدیریت سهمیه و مصرف آب
- کنترل حجمی/زمانی در پیکربندی دارای Batch Function
۵. صنایع غذایی و نوشیدنی
- آب Utility و آب مصرفی خطوط تولید
- پایش آب شستشو و برخی مدارهای CIP
- محاسبه مصرف آب به ازای تولید
- مدیریت مصرف کارخانه
برای تماس مستقیم با محصول یا سرویس Hygienic، نوع اتصال، متریال و الزامات بهداشتی باید جداگانه تأیید شوند.
۶. دارویی و آبهای تصفیهشده
- آب RO و برخی خطوط آب تصفیهشده
- Utility Water
- پایش مصرف آب در واحدهای جانبی
DI/WFI و خطوط دارویی فقط پس از بررسی دمای واقعی، متریال، اتصال Hygienic و Validation قابل بررسی هستند؛ محدوده دمای تثبیتشده TWM در این پرونده 0.1 تا 30°C است.
۷. نفت، گاز، پتروشیمی و نیروگاه
- Cooling Water و Circulating Water
- Fire Water
- Make-up Water و آب خام
- آب فرایندی و Utility Water
- Heat Metering در نسخه مجهز به PT1000 و شرایط مناسب
۸. فولاد، معدن و صنایع سنگین
- آب خنککاری و برج خنککننده
- آب فرایندی
- خطوط انتقال و بازیافت آب
- پایش مصرف واحدهای تولیدی
برای آب دارای حباب زیاد، جامدات بالا یا شرایط نامناسب انتقال صوت، کیفیت سیگنال باید بررسی شود.
۹. ساختمان و تأسیسات
- مجتمعهای مسکونی، بیمارستان، هتل و مراکز تجاری
- Sub-Metering آب
- مدیریت مصرف
- سامانههای آب سرمایش در محدوده دمای مجاز
۱۰. خطوط انتقال، سد و منابع آب
- خطوط انتقال آب شرب و صنعتی در سایزهای TWM
- خروجی مخزن و خطوط وابسته به سد
- تخصیص و ثبت حجم آب
- پایش برداشت منابع آب
TWM در محدوده DN15 تا DN300 است؛ برای خطوط بزرگتر باید مدل یا فناوری مناسب دیگری بررسی شود.
۱۱. آبشیرینکن و صنایع دریایی
- Feed Water و آب دریا در صورت سازگاری متریال
- آب تولیدی و خطوط انتقال
- پایش حجم تولید RO
- داده کمکی برای تحلیل Recovery و عملکرد فرایند
کنترل راندمان ممبران نیازمند ترکیب دبی با فشار، کیفیت آب و سایر پارامترهای فرایندی است.
۱۲. تحقیق، Digital Twin و تحلیل داده
- مدلسازی هیدرولیکی شبکه
- Digital Twin
- تحلیل الگوی مصرف
- تغذیه داده سامانههای AI
- Predictive Maintenance در سطح سامانه
TWM منبع داده اندازهگیری است؛ مدلسازی، AI و نگهداری پیشبینانه توسط سامانههای نرمافزاری و دادههای تکمیلی انجام میشوند.
کاربردهای تحلیلی غیرمستقیم
- راندمان پمپ: با ترکیب دبی، هد/فشار و توان مصرفی.
- هدررفت و نشتی: با Water Balance، DMA و تحلیل Minimum Night Flow.
- مصرف غیرعادی یا برداشت مشکوک: با تحلیل زمانی دادههای چند نقطه؛ نه تشخیص مستقیم توسط فلومتر.
- مدیریت انرژی: با ترکیب دبی و اطلاعات انرژی پمپاژ.
- KPI و Digital Water Network: از طریق SCADA، Historian یا پلتفرم تحلیلی.
شرایطی که قبل از انتخاب باید کنترل شوند لوله کاملاً پر، کیفیت انتقال صوت، وجود حباب، محدوده دبی، دمای آب، فشار، سایز، شرایط Straight Run و نوع ارتباط باید با پروژه تطبیق داده شوند. لوله نیمهپر · Straight Run · سرعت صوت و عملکرد Ultrasonic
پروژه و مطالب مرتبط
- پروژه مرتبط: بهرهبرداری از ۴۴ دستگاه فلومتر التراسونیک باتریدار در پروژه آبهای مرزی
- مقاله DMA، زونبندی شبکه و کاهش NRW
- مقاله Signal Quality در برابر Accuracy
- تفاوت Accuracy، Repeatability و Resolution
- صفحه اصلی فلومتر آب التراسونیک TRODEKS TWM
پروژه ۴۴ دستگاه بهعنوان تجربه مرتبط فلومتر التراسونیک باتریدار معرفی شده است و بهتنهایی به معنی تأیید مدل دقیق TWM در آن پروژه نیست.
مزایای کاربردی TWM
- اندازهگیری بدون قطعات متحرک
- دبی لحظهای و حجم تجمعی
- اندازهگیری دوطرفه و Total جداگانه Forward/Reverse
- نسخه باتریدار برای نقاط فاقد برق محلی
- IP68 برای محیطهای مستعد آبگرفتگی، طبق شرایط تعریفشده تجهیز
- ثبت داده و ارتباطات صنعتی متناسب با کد سفارش
- قابل استفاده در پروژههای Metering، Smart Water و مدیریت مصرف
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
TRODEKS TWM · Technical Specifications
مشخصات فنی فلومتر آب التراسونیک TRODEKS سری TWM
Ultrasonic Water Meter · Transit-Time · DN15 تا DN300 · IP68 · Battery / DC Power
| مشخصه | مقدار / توضیح مهندسی |
|---|---|
| استاندارد اندازهشناسی | ISO 4064:2005 / GB/T 778-2007 |
| فناوری | Transit-Time Ultrasonic؛ بدون قطعات متحرک در مکانیزم اندازهگیری |
| سایز | DN15 تا DN300 |
| مسیرهای صوتی | DN15-DN40: Single Channel؛ DN50-DN300: Dual Channel / Double Beam |
| سیالات | آب شرب، آب خام، آب صنعتی، آب دریا و فاضلاب در شرایط مناسب انتقال صوت؛ کاربردهای دیگر فقط پس از بررسی سازگاری فرایندی |
| شرط اندازهگیری | لوله در محل اندازهگیری باید کاملاً پر باشد. راهنمای لوله نیمهپر |
| دمای سیال | 0.1 تا 30°C |
| شرایط محیطی | -10 تا +45°C؛ رطوبت تا 100% RH |
| فشار کاری | DN15-DN40: 2.5 MPa؛ DN50-DN300 استاندارد: 1.6 MPa؛ نسخه 2.5 MPa برای برخی پیکربندیها نیازمند سفارش/تأیید است. |
| Connection | DN15-DN40: Threaded؛ DN50-DN300: Flanged |
| بدنه بر اساس سایز | DN15-DN40: Copper Body؛ DN50-DN150: Ductile Iron؛ DN200-DN300: Welded Carbon Steel |
| Flow Profile Sensitivity | U3 / D0؛ جانمایی واقعی همچنان باید با شرایط هیدرولیکی پروژه کنترل شود. راهنمای Straight Run |
| کلاس مکانیکی و اقلیمی | Class C |
| EMC | Class E2 |
| Accuracy | ±5% در Q1 تا Q2 و ±2% در Q2 تا Q4. راهنمای تفسیر Accuracy و Repeatability |
| R-Value | DN15-DN40: R200؛ DN50-DN300: R100 |
| نمایشگر | LCD؛ نمایش دبی لحظهای، حجم تجمعی، واحدها و وضعیت عملکرد |
| Total / Flow Display | Total تا 9 رقم؛ Instantaneous Flow تا 4 رقم |
| واحدها | Total: m³, ft³, GAL, L · Flow: m³/h, GPM, L/min |
| Bidirectional | اندازهگیری Forward و Reverse Flow با Total جداگانه |
| خروجیها / Interfaceها | RS485 / Modbus / M-Bus / Infrared / 4-20mA / OCT Pulse / TTL Pulse؛ ترکیب واقعی بر اساس کد سفارش |
| تغذیه | Lithium Battery 3.6V / 19Ah یا DC 8-36V |
| عمر اسمی باتری | حدود 6 سال در شرایط مصرف تعریفشده؛ عمر واقعی تابع ارتباطات، Interval و شرایط محیطی است. |
| Data Logger | EEPROM / FLASH؛ ثبت خودکار سوابق حجم تجمعی تا 512 روز |
| Measurement Cycle | اندازهگیری 1 بار در ثانیه؛ Verification / Processing تا 4 بار در ثانیه |
| Protection | IP68؛ مناسب محیطهای مستعد آبگرفتگی و غوطهوری تا حدود 2 متر طبق شرایط نصب تعریفشده |
| قابلیتهای تکمیلی | Batch Controller، Time Accumulator، Smart Touch Key و Heat Measurement در پیکربندی مجهز به PT1000 |
نکته درباره Accuracy کیفیت سیگنال Ultrasonic بهتنهایی معادل Accuracy نیست. شرایط نصب، پروفایل جریان، حباب، مشخصات سیال و سرعت صوت هم اثرگذارند. Signal Quality در برابر Accuracy · سرعت صوت و عملکرد فلومتر Ultrasonic
جدول R و Q1 / Q2 / Q3 / Q4
| DN | R | Starting Flow | Q1 | Q2 | Q3 | Q4 |
|---|---|---|---|---|---|---|
| DN15 | R200 | 0.003 | 0.0125 | 0.020 | 2.500 | 3.125 |
| DN20 | R200 | 0.0035 | 0.016 | 0.026 | 3.200 | 4.000 |
| DN25 | R200 | 0.007 | 0.020 | 0.032 | 4.000 | 5.000 |
| DN32 | R200 | 0.010 | 0.032 | 0.050 | 6.300 | 7.875 |
| DN40 | R200 | 0.015 | 0.100 | 0.160 | 20.000 | 25.000 |
| DN50 | R100 | 0.030 | 0.400 | 0.640 | 40.000 | 50.000 |
| DN65 | R100 | 0.059 | 0.630 | 1.008 | 63.000 | 78.750 |
| DN80 | R100 | 0.064 | 1.000 | 1.600 | 100.000 | 125.000 |
| DN100 | R100 | 0.094 | 1.600 | 2.560 | 160.000 | 200.000 |
| DN125 | R100 | 0.120 | 2.000 | 3.200 | 200.000 | 250.000 |
| DN150 | R100 | 0.270 | 2.500 | 4.000 | 250.000 | 312.500 |
| DN200 | R100 | 0.315 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN250 | R100 | 0.508 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN300 | R100 | 0.770 | 6.300 | 10.080 | 630.000 | 787.500 |
واحد تمام مقادیر دبی جدول: m³/h
صفحه محصول فلومتر آب التراسونیک TRODEKS مدل TWM
© 2021 adakflow.ir. All Rights Reserved
