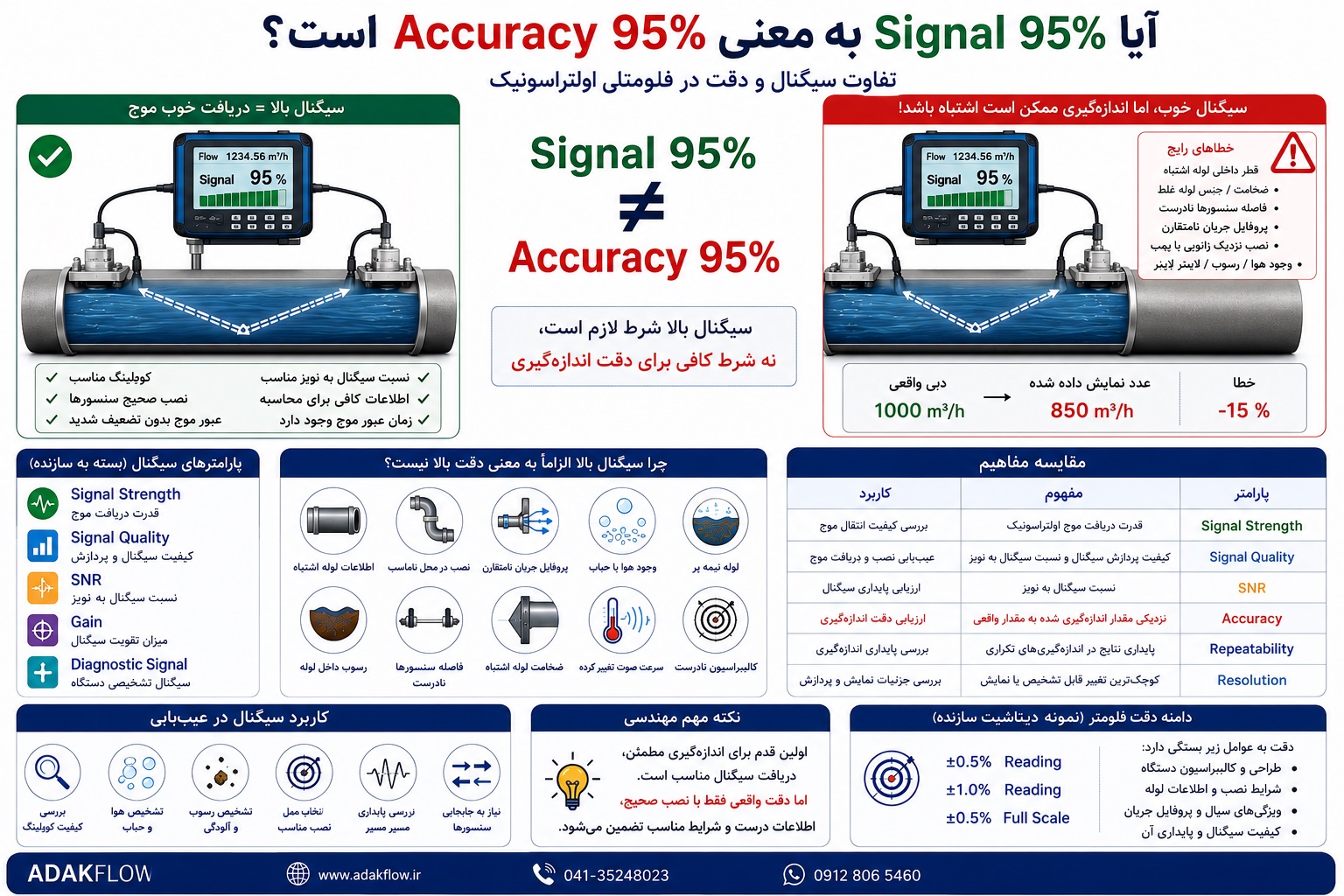

آیا سیگنال 95٪ در فلومتر اولتراسونیک یعنی دقت 95٪ است؟
سیگنال بالا نشاندهنده کیفیت مناسب دریافت موج است؛ اما بهتنهایی دقت واقعی اندازهگیری دبی را تضمین نمیکند.
Ultrasonic Flow Meter Signal Strength versus Measurement Accuracy
تفاوت Signal و Accuracy در فلومتر اولتراسونیک
در فلومترهای اولتراسونیک، یکی از پارامترهایی که هنگام نصب، راهاندازی و عیبیابی بررسی میشود، کیفیت سیگنال دریافتی بین سنسورها است. بسیاری از کاربران وقتی روی نمایشگر دستگاه عددی مانند Signal = 95% مشاهده میکنند، تصور میکنند فلومتر با دقت 95 درصد در حال اندازهگیری است. این برداشت فنی درست نیست.
سیگنال بالا نشان میدهد ارتباط صوتی بین سنسورها مناسب است؛ اما دقت واقعی اندازهگیری به طراحی دستگاه، کالیبراسیون، اطلاعات لوله، شرایط نصب، پروفیل جریان، نوع سیال و کیفیت سیگنال وابسته است.
سیگنال در فلومتر اولتراسونیک چیست؟
سنسور فرستنده موج اولتراسونیک تولید میکند و سنسور گیرنده همان موج را پس از عبور از سیال دریافت میکند. دستگاه بررسی میکند که موج با چه کیفیتی دریافت شده و آیا شرایط برای محاسبه زمان عبور مناسب است یا خیر.
این وضعیت ممکن است با نامهای زیر نمایش داده شود:
- Signal Strength
- Signal Quality
- Gain
- SNR
- Diagnostic Signal
- Signal Level
Signal 95% دقیقاً چه معنی دارد؟
اگر فلومتر مقدار 95 درصد را بهعنوان سیگنال نمایش دهد، معمولاً به این معناست که ارتباط صوتی بین دو سنسور بسیار خوب است.
کوپلینگ مناسب
اتصال آکوستیکی میان سنسور و سطح لوله مناسب است.
محل نصب قابل قبول
تضعیف کم موج
موج اولتراسونیک بدون افت شدید از مسیر عبور میکند.
اطلاعات کافی برای محاسبه
دستگاه داده لازم برای محاسبه زمان عبور را در اختیار دارد.
Accuracy چیست؟
Accuracy یا دقت اندازهگیری، میزان نزدیکی عدد نمایشدادهشده توسط فلومتر به مقدار واقعی جریان است.
Accuracy در دیتاشیت معمولاً با عباراتی مانند ±0.5% Reading، ±1% Reading یا ±0.5% Full Scale تعریف میشود. بنابراین Accuracy یک مشخصه اندازهگیری است، نه یک عدد مربوط به قدرت سیگنال.
چرا سیگنال بالا تضمینکننده دقت نیست؟
ممکن است فلومتر Signal = 95% نمایش دهد، اما یکی از خطاهای زیر همچنان وجود داشته باشد:
- قطر داخلی لوله اشتباه وارد شده باشد.
- ضخامت یا جنس لوله صحیح نباشد.
- لاینر داخلی در تنظیمات لحاظ نشده باشد.
- فاصله سنسورها دقیق نباشد.
- سنسورها نسبت به محور لوله درست نصب نشده باشند.
- پروفیل جریان نامتقارن باشد.
- فلومتر نزدیک زانویی، پمپ، شیر یا سهراهی نصب شده باشد.
- لوله نیمهپر باشد.
- حباب هوا در مسیر سیال وجود داشته باشد.
- رسوب داخلی مسیر مؤثر موج را تغییر داده باشد.
- سرعت صوت سیال بر اثر دما یا ترکیب تغییر کرده باشد.
آیا سیگنال پایین همیشه یعنی اندازهگیری اشتباه است؟
خیر. اگر سیگنال از حداقل مقدار توصیهشده سازنده بالاتر باشد و پایدار باقی بماند، فلومتر میتواند اندازهگیری قابل اعتمادی انجام دهد.
در بعضی شرایط، سیگنال متوسط اما پایدار بهتر از سیگنال بالا ولی ناپایدار است. بنابراین هنگام عیبیابی، علاوه بر عدد سیگنال باید موارد زیر نیز بررسی شوند:
- پایداری سیگنال
- کیفیت موج
- مقدار SNR
- خطاهای Diagnostic
- صحت اطلاعات لوله
- شرایط نصب
- وضعیت پر بودن لوله
- وجود هوا یا رسوب
دلایل خطا با وجود Signal مناسب
- ورود اشتباه اطلاعات لوله
- انتخاب نادرست نوع سیال
- فاصله مستقیم ناکافی قبل و بعد از فلومتر
- نصب نزدیک پمپ، زانویی، شیر یا کاهشدهنده
- وجود حباب هوا
- نیمهپر بودن لوله
- رسوب یا خوردگی داخلی لوله
- نصب نادرست سنسورها
- کالیبره نبودن دستگاه
- تغییر شرایط فرآیند نسبت به زمان تنظیم اولیه
کاربرد Signal در عیبیابی چیست؟
پارامترهای سیگنال بیشتر برای ارزیابی کیفیت نصب و مسیر انتقال موج استفاده میشوند.
- بررسی کیفیت نصب سنسورها
- کنترل کیفیت کوپلینگ
- تشخیص وجود هوا در سیال
- بررسی رسوب یا آلودگی
- ارزیابی مناسب بودن محل نصب
- بررسی پایداری مسیر انتقال موج
- تشخیص نیاز به جابهجایی سنسورها
- پیشبینی کاهش کیفیت اندازهگیری در آینده
در فلومترهای چندمسیره، بررسی سیگنال هر مسیر میتواند برای تشخیص خرابی سنسور، گرفتگی، آشفتگی جریان یا کاهش کیفیت اندازهگیری مفید باشد.
مقایسه Signal و Accuracy
| پارامتر | مفهوم فنی | کاربرد |
|---|---|---|
| Signal Strength | قدرت دریافت موج اولتراسونیک | بررسی کیفیت انتقال موج |
| Signal Quality | کیفیت پردازش سیگنال و نسبت سیگنال به نویز | عیبیابی نصب و دریافت موج |
| Gain | میزان تقویت سیگنال دریافتی | تشخیص ضعف مسیر صوتی |
| SNR | نسبت سیگنال به نویز | ارزیابی پایداری سیگنال |
| Accuracy | نزدیکی مقدار اندازهگیریشده به مقدار واقعی | ارزیابی دقت اندازهگیری |
| Repeatability | تکرارپذیری نتایج در شرایط مشابه | بررسی پایداری اندازهگیری |
| Resolution | کوچکترین تغییر قابل نمایش یا تشخیص | بررسی جزئیات نمایش و پردازش |
پرسشهای متداول
آیا Signal 95% یعنی فلومتر 95% دقیق است؟
خیر. Signal 95% فقط کیفیت دریافت موج را نشان میدهد، نه دقت اندازهگیری.
اگر سیگنال بالا باشد، باز هم ممکن است دبی اشتباه باشد؟
بله. اطلاعات لوله، فاصله سنسورها، شرایط نصب یا وضعیت فرآیند میتواند باعث خطا شود.
سیگنال پایین همیشه خطرناک است؟
نه همیشه. اگر سیگنال پایدار و بالاتر از حداقل توصیهشده سازنده باشد، اندازهگیری میتواند قابل قبول باشد.
برای بررسی دقت فلومتر چه مواردی باید کنترل شود؟
دیتاشیت، کالیبراسیون، قطر داخلی لوله، نوع سیال، نصب سنسورها، طول مستقیم، پر بودن لوله و پایداری سیگنال.
جمعبندی مهندسی
قدرت یا کیفیت سیگنال در فلومترهای اولتراسونیک شاخصی برای ارزیابی کیفیت انتقال امواج بین سنسورها است. این پارامتر در نصب، راهاندازی و عیبیابی اهمیت زیادی دارد، اما معادل دقت اندازهگیری نیست.
دقت واقعی فلومتر حاصل مجموعهای از عوامل است؛ از جمله طراحی دستگاه، کالیبراسیون، شرایط نصب، اطلاعات صحیح لوله، ویژگیهای سیال، پروفیل جریان و کیفیت سیگنال.
