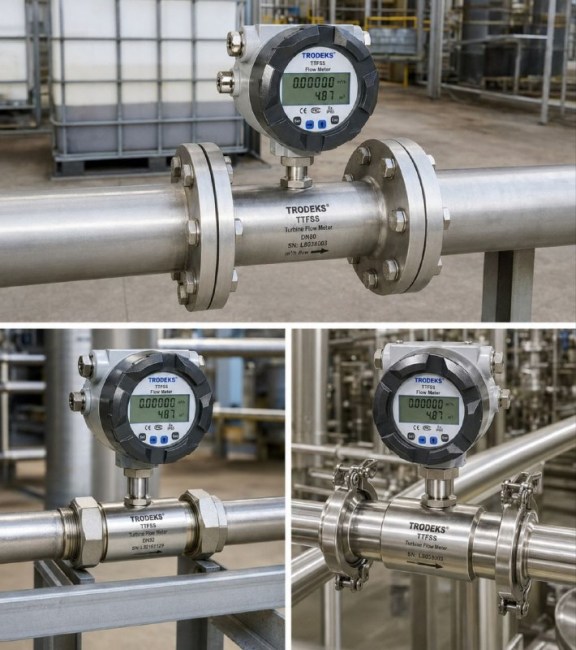

فلومتر توربینی سیالات سری TTFSS
فلومتر توربینی TRODEKS سری TTFSS یک تجهیز دقیق و قابلاعتماد برای اندازهگیری دبی حجمی مایعات تمیز و کمویسکوزیته است که بر پایه فناوری Turbine Flow Measurement طراحی شده است. در این روش، عبور سیال از داخل بدنه فلومتر باعث چرخش روتور توربینی شده و سرعت چرخش آن متناسب با سرعت جریان سیال تغییر میکند. سنسور داخلی این چرخش را به سیگنال فرکانسی تبدیل کرده و ترانسمیتر، مقدار دبی لحظهای، حجم تجمعی و حجم کل عبوری را با دقت بالا محاسبه و نمایش میدهد.
سری TTFSS با بدنه تمام استنلس استیل، طراحی هیدرودینامیکی، افت فشار کم و پایداری طولانیمدت، گزینهای مناسب برای اندازهگیری دقیق انواع مایعات تمیز در فرآیندهای صنعتی است. استفاده از یاتاقانهای دقیق، روتور بالانسشده و قطعات مقاوم در برابر سایش، موجب افزایش دقت اندازهگیری، کاهش استهلاک و طول عمر بالای دستگاه در شرایط بهرهبرداری مداوم میشود.
این فلومتر در مدلهای مختلف با نمایشگر محلی (LCD)، تغذیه باتری یا 24VDC و با دقت اندازهگیری ±0.5% یا ±1.0% عرضه میشود. همچنین امکان انتخاب خروجیهای صنعتی شامل Pulse Output، 4–20mA، RS485 Modbus RTU و HART، اتصال آسان به سیستمهای PLC، DCS، SCADA و سایر سامانههای اتوماسیون صنعتی را فراهم میکند.
فلومتر توربینی TRODEKS سری TTFSS برای اندازهگیری آب، آب تصفیهشده، آب دیونایز، روغنهای سبک، سوختهای مایع، حلالها، مواد شیمیایی با ویسکوزیته پایین و سایر مایعات تمیز مناسب بوده و در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی، صنایع شیمیایی، صنایع غذایی، دارویی، نیروگاهها، فولاد، معادن و بسیاری از فرآیندهای صنعتی مورد استفاده قرار میگیرد.
دقت بالا، تکرارپذیری عالی، پاسخ سریع، افت فشار کم، قابلیت اطمینان بالا و تنوع در مدلها و اتصالات، فلومتر توربینی TRODEKS سری TTFSS را به یکی از بهترین گزینهها برای اندازهگیری دقیق جریان مایعات در کاربردهای صنعتی و فرآیندی تبدیل کرده است.
```
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
تصمیم ۳۰ ثانیهای
TTFSS چه زمانی مناسب است؟
- سیال تمیز و فاقد ذرات جامد قابل توجه است.
- ویسکوزیته سیال پایین است.
- پاسخ سریع به تغییرات دبی اهمیت دارد.
- اندازهگیری Flow Rate و Total موردنیاز است.
- افت فشار محدود ولی قابل قبول است.
- سیستم به Pulse یا سایر خروجیهای صنعتی نیاز دارد.
چه زمانی گزینه مناسبی نیست؟
- سیال دارای ذرات جامد یا مواد ساینده است.
- مایع ویسکوزیته بالایی دارد.
- جریان حاوی مقدار قابل توجهی گاز یا حباب است.
- پروفیل جریان بسیار آشفته و Straight Run کافی وجود ندارد.
- سیال برای متریال Wetted Parts خورنده است.
- افت فشار تقریباً صفر یکی از الزامات اصلی پروژه است.

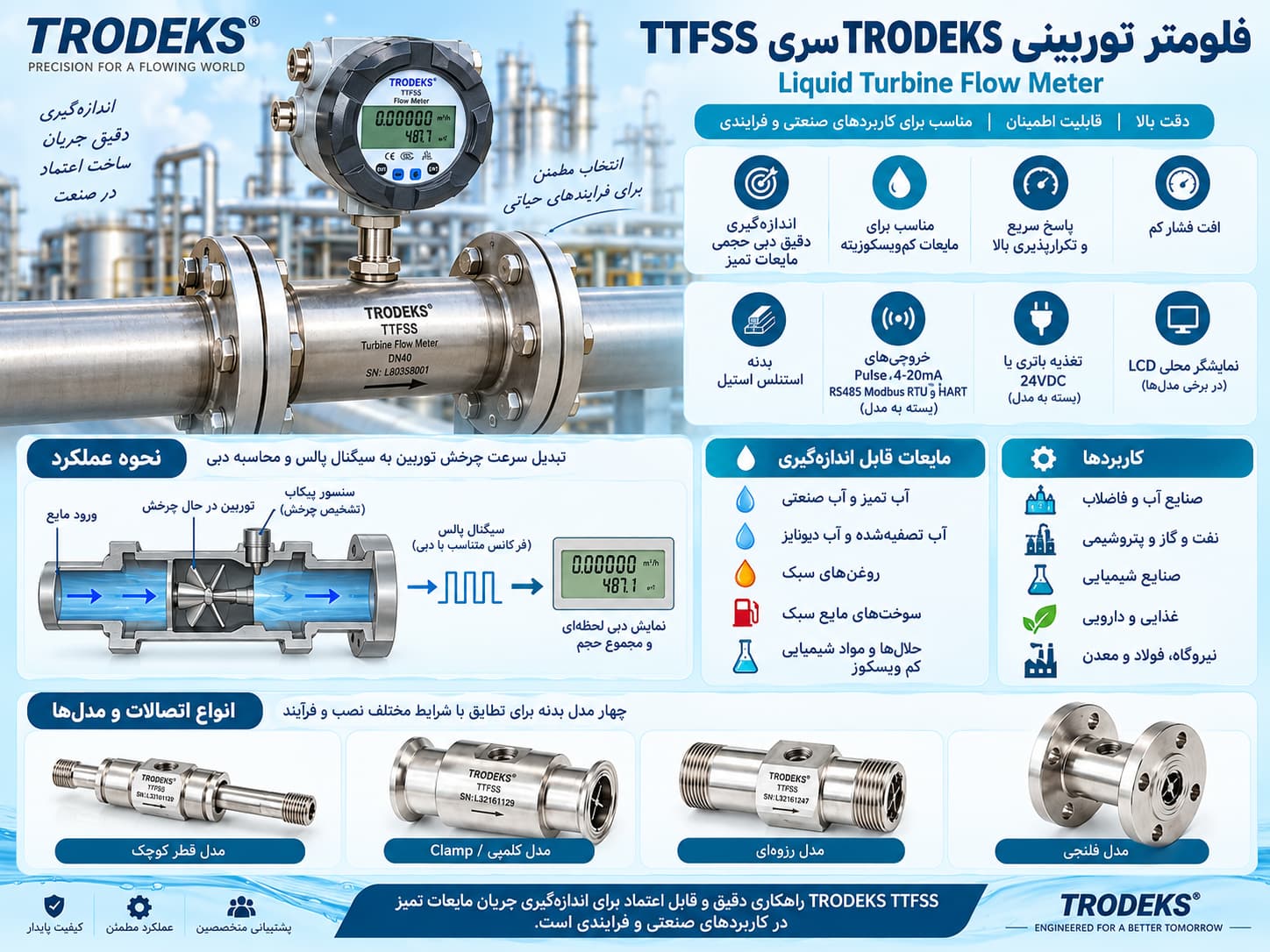

فلومتر توربینی چگونه کار میکند؟
با عبور مایع از داخل فلومتر، نیروی جریان باعث چرخش روتور توربینی میشود. در محدوده کاری طراحیشده، سرعت دوران روتور با سرعت جریان ارتباط دارد. سنسور Pickup عبور پرهها را تشخیص داده و سیگنال پالسی تولید میکند.
01
ورود جریان مایع وارد بدنه فلومتر میشود.02
چرخش روتور سرعت جریان موجب چرخش توربین میشود.03
تولید Pulse Pickup حرکت پرهها را به پالس تبدیل میکند.04
Flow / Total فرکانس پالس برای محاسبه دبی و حجم استفاده میشود.چه چیزی واقعاً اندازهگیری میشود؟
پارامتر پایه
Rotor Speed / Pulse Frequency
سنسور سرعت دوران یا فرکانس عبور پرههای روتور را تشخیص میدهد.
پارامتر محاسباتی
Volumetric Flow Rate
فرکانس پالس با استفاده از K-Factor فلومتر به دبی حجمی تبدیل میشود.
پارامتر تجمعی
Totalized Volume
با شمارش و انتگرالگیری از پالسها، حجم تجمعی عبوری محاسبه میشود.
کاربردهای اصلی
آب صنعتی
آب تصفیهشده
آب خنککننده
آب فرآیندی
سوختهای مایع سبک
روغنهای سبک
حلالهای سازگار
مواد شیمیایی تمیز
Dosing
Batching
بارگیری و تخلیه
پایش مصرف خطوط تولید
صنایع قابل استفاده
| صنعت | نمونه کاربرد |
|---|---|
| آب و تأسیسات | آب صنعتی، خنککننده، خطوط مصرف و توزیع |
| نفت و پتروشیمی | سوخت و مایعات هیدروکربنی سازگار با متریال تجهیز |
| صنایع شیمیایی | حلالها و مواد شیمیایی تمیز و کمویسکوز |
| نیروگاه | آب خنککننده، آب سرویس و سیالات کمکی |
| غذایی و دارویی | فقط در صورت وجود متریال، اتصال و الزامات بهداشتی مناسب |
| فولاد و معدن | آب سرویس و مایعات تمیز فرآیندی؛ نه دوغاب و Slurry |
سه شرط مهم برای عملکرد صحیح
فلومتر توربینی برخلاف برخی فناوریهای دیگر نسبت به شرایط هیدرولیکی و خواص سیال حساس است. سه عامل زیر باید پیش از انتخاب بررسی شوند:
- تمیزی سیال: ذرات جامد میتوانند به روتور و Bearing آسیب بزنند.
- ویسکوزیته: تغییر ویسکوزیته میتواند K-Factor و عملکرد فلومتر را تحت تأثیر قرار دهد.
- پروفیل جریان: آشفتگی ناشی از زانو، شیر، پمپ و اتصالات نزدیک فلومتر میتواند خطای اندازهگیری ایجاد کند.
Straight Run و پروفیل جریان
برای دستیابی به عملکرد مناسب، جریان ورودی به فلومتر باید تا حد امکان دارای پروفیل پایدار باشد. نصب فلومتر بلافاصله بعد از زانو، شیر کنترل، پمپ یا سایر عوامل ایجادکننده Swirl میتواند بر اندازهگیری اثر بگذارد.
نکته مهندسی: طول مستقیم بالادست و پاییندست را نباید برای تمام مدلها یک عدد ثابت اعلام کرد. مقدار دقیق Straight Run باید از دستورالعمل نصب سری TTFSS و شرایط واقعی لولهکشی تعیین شود.
اثر ویسکوزیته بر اندازهگیری
فلومتر توربینی عموماً برای مایعات کمویسکوزیته مناسبتر است. افزایش یا تغییر ویسکوزیته میتواند رفتار هیدرودینامیکی روتور، اصطکاک و رابطه میان فرکانس خروجی و دبی واقعی را تغییر دهد.
به همین دلیل، در اندازهگیری روغن یا سایر سیالاتی که ویسکوزیته آنها با دما تغییر میکند، باید Viscosity در دمای واقعی فرآیند هنگام سایزینگ و بررسی Accuracy در نظر گرفته شود.
نکات مهم نصب و راهاندازی
Strainer در صورت احتمال ورود ذرات، فیلتر مناسب بالادست از روتور و Bearing محافظت میکند.
Full Pipe در سرویس مایع، لوله باید در محل اندازهگیری پر باشد و از عبور هوا جلوگیری شود.
Flow Direction جهت جریان باید مطابق Arrow مشخصشده روی بدنه رعایت شود.
Control Valve موقعیت شیر کنترل نسبت به فلومتر باید طبق آرایش توصیهشده سازنده انتخاب شود.
Cavitation شرایط فشار باید بهگونهای باشد که از Flashing و Cavitation در فلومتر جلوگیری شود.
Pipe Stress فلومتر نباید برای تحمل تنش ناشی از عدم هممحوری لولهها استفاده شود.
اتصال به سیستم کنترل
TTFSS
→
Pulse / Transmitter
→
PLC / DCS
→
SCADA / HMI
Pulse Output از خروجیهای متداول فلومترهای توربینی است. وجود 4–20mA، RS485 Modbus RTU و HART باید برای ترانسمیتر یا Variant دقیق TTFSS سفارششده تأیید شود.
مزایا و محدودیتها
مزایا
- پاسخ سریع به تغییرات جریان
- تکرارپذیری مناسب در شرایط صحیح بهرهبرداری
- خروجی Pulse مناسب برای Totalizing
- ابعاد نسبتاً جمعوجور
- کاربرد گسترده برای مایعات تمیز
- قابلیت اتصال به سیستمهای اتوماسیون
- مناسب برای بسیاری از سیستمهای Batching و Dosing
محدودیتها
- دارای قطعات متحرک در مسیر سیال
- حساسیت به ذرات و آلودگی سیال
- اثرپذیری از ویسکوزیته
- نیاز به پروفیل جریان مناسب
- احتمال سایش Bearing و Rotor در طول زمان
- برای Slurry و مایعات دارای جامدات انتخاب مناسبی نیست.
TTFSS یا فناوری دیگر؟
| شرایط پروژه | فناوری قابل بررسی | دلیل |
|---|---|---|
| مایع تمیز و کمویسکوز | TTFSS Turbine | پاسخ سریع و خروجی فرکانسی مناسب |
| مایع رسانا و دارای ذرات | Electromagnetic | بدون روتور و قطعات متحرک |
| روغن بسیار ویسکوز | Positive Displacement | معمولاً مناسبتر برای ویسکوزیته بالا |
| اندازهگیری مستقیم جرم | Coriolis | اندازهگیری Mass Flow |
| عدم تماس و افت فشار بسیار کم | Ultrasonic | بدون مانع مکانیکی در مسیر در طراحیهای مناسب |
برای انتخاب TTFSS چه اطلاعاتی لازم است؟
نوع دقیق سیال
Min / Normal / Max Flow
Viscosity
Density
Operating Temperature
Operating Pressure
Line Size
Process Connection
Wetted Material
وجود ذرات یا حباب
Accuracy Requirement
نوع خروجی موردنیاز
پرسشهای متداول
اطلاعات نیازمند تأیید فنی
در متن اولیه، مشخصاتی مانند بدنه تمام استنلس استیل، بالانس دینامیکی روتور، انواع اتصال رزوهای/فلنجی/ویفری، نصب افقی و عمودی و خروجیهای Pulse، 4–20mA، RS485 Modbus RTU و HART ذکر شدهاند.
برای انتشار بهعنوان مشخصات قطعی محصول، موارد زیر باید از Datasheet مدل دقیق تأیید شوند: Accuracy، Repeatability، Turndown Ratio، Flow Range، Maximum Viscosity، Pressure Rating، Temperature Range، Body Material، Rotor Material، Bearing Material، Connection، K-Factor، Pressure Drop، Straight Run، Pulse Output، 4–20mA، RS485، HART، Ex Approval و IP Rating.
جمعبندی مهندسی
فلومتر توربینی TRODEKS سری TTFSS برای اندازهگیری دبی حجمی مایعات تمیز و عمدتاً کمویسکوزیته طراحی شده است. پاسخ سریع، خروجی پالسی و امکان محاسبه Flow و Total، این فناوری را برای بسیاری از کاربردهای آب صنعتی، سوختهای سبک، حلالها، Dosing، Batching و پایش مصرف مناسب میکند.
اما انتخاب صحیح آن فقط بر اساس سایز لوله انجام نمیشود. محدوده واقعی دبی، ویسکوزیته، تمیزی سیال، فشار، دما، وجود حباب، شرایط Straight Run و سازگاری متریال باید پیش از انتخاب نهایی بررسی شوند.
فلومتر توربینی TRODEKS سری TTFSS برای اندازهگیری دقیق دبی مایعات تمیز و کمویسکوزیته در طیف گستردهای از صنایع فرآیندی، تأسیسات صنعتی و خطوط انتقال سیالات طراحی شده است. دقت بالا، پاسخ سریع، افت فشار کم و قابلیت اتصال به سیستمهای اتوماسیون صنعتی، این تجهیز را به گزینهای ایدهآل برای کنترل و پایش جریان در کاربردهای مختلف تبدیل کرده است.
- تصفیهخانههای آب شهری و صنعتی
- شبکههای توزیع آب آشامیدنی
- خطوط انتقال آب صنعتی و آب فرآیندی
- سیستمهای آب خنککننده (Cooling Water)
- خطوط تغذیه بویلر (Boiler Feed Water)
- واحدهای تولید آب بدون املاح (DM Water)
- سیستمهای اسمز معکوس (RO)
- آبشیرینکنها و تأسیسات نمکزدایی
- اندازهگیری دبی گازوئیل
- اندازهگیری دبی بنزین
- اندازهگیری نفت سفید و سوختهای سبک
- اندازهگیری روغنهای سبک و روانکارها
- اندازهگیری حلالها و مواد شیمیایی کمویسکوزیته
- سیستمهای تزریق مواد شیمیایی (Chemical Dosing)
- صنایع نفت، گاز، پتروشیمی و پالایشگاهها
- صنایع دارویی و بهداشتی
- صنایع غذایی و نوشیدنی
- خطوط تولید و فرآوری لبنیات
- واحدهای پرکنی و بستهبندی مایعات
- تولید و انتقال روغنهای خوراکی
- صنایع رنگ، رزین و پوششهای صنعتی
- سیستمهای روغن هیدرولیک
- مدارهای روانکاری ماشینآلات صنعتی
- خطوط بارگیری و تخلیه مخازن
- سیستمهای بچینگ (Batching) و دوزینگ (Dosing)
- کنترل عملکرد پمپها و تجهیزات فرآیندی
- پایش و مدیریت مصرف آب، سوخت و مواد اولیه
- اتصال به سیستمهای PLC، DCS و SCADA
- اتوماسیون خطوط تولید و کارخانهها
- صنایع فولاد، معدن و نیروگاهها
- اندازهگیری دقیق دبی مایعات تمیز در خطوط صنعتی و فرآیندی
```
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
| مدل | TTFSS Series |
|---|---|
| برند | TRODEKS |
| نوع تجهیز | فلومتر توربینی مایعات (Liquid Turbine Flow Meter) |
| اصل اندازهگیری | توربین مکانیکی (Liquid Turbine Flow Measurement) |
| نوع سیال | مایعات تمیز، کمویسکوزیته و فاقد ذرات جامد |
| پارامترهای قابل اندازهگیری | دبی لحظهای (Flow Rate)، حجم تجمعی (Totalizer)، حجم کل عبوری، فرکانس خروجی و K-Factor |
| سایز اسمی | DN10 تا DN100 (قابل توسعه در مدلهای بزرگتر) |
| دقت اندازهگیری | ±1.0% از مقدار قرائت (اختیاری ±0.5%) |
| تکرارپذیری | بسیار بالا، مناسب برای اندازهگیریهای فرآیندی و انتقال دادههای دقیق |
| نمایشگر | LCD محلی با نمایش دبی لحظهای، حجم تجمعی، فرکانس، K-Factor و پارامترهای تنظیمی (بسته به مدل) |
| واحدهای اندازهگیری | m³/h، m³/min، L/min، L/s و سایر واحدهای قابل انتخاب |
| خروجی پالس | Pulse Output |
| خروجی آنالوگ | 4–20 mA |
| خروجی ترکیبی | Pulse + 4–20 mA (در برخی مدلها) |
| پروتکلهای ارتباطی | RS485 Modbus RTU (مدل C1) و HART (مدل H) |
| منبع تغذیه | 24VDC، باتری لیتیومی داخلی یا تغذیه دوگانه (بسته به مدل) |
| جنس بدنه | استنلس استیل 304 یا استنلس استیل 316 (اختیاری) |
| نوع اتصال | فلنجی DIN، فلنجی ANSI یا رزوهای (Threaded) |
| استاندارد فلنج | DIN PN6 / PN10 / PN16 / PN25 / PN40 و ANSI Class 150 / 300 / 600 |
| فشار کاری | متناسب با کلاس فلنج انتخابی، تا PN40 |
| دمای سیال | 20- تا 80+، 20- تا 120+ و 20- تا 150+ درجه سانتیگراد (بسته به مدل) |
| کالیبراسیون | کالیبراسیون کارخانهای همراه با K-Factor اختصاصی برای هر فلومتر |
| حفاظت ضدانفجار | نسخه استاندارد یا Ex d IIB T6 (بسته به مدل) |
| جهت نصب | افقی یا عمودی (با رعایت جهت جریان) |
| افت فشار | پایین |
| زمان پاسخ | بسیار سریع، مناسب برای کنترل فرآیندهای صنعتی |
| سیالات قابل اندازهگیری | آب آشامیدنی، آب صنعتی، آب DM، آب RO، آب خنککننده، روغنهای سبک، گازوئیل، بنزین، نفت سفید، سوختهای سبک، حلالها، مواد شیمیایی کمویسکوزیته و سایر مایعات تمیز سازگار با متریال فلومتر |
| قابلیتهای ارتباطی | اتصال مستقیم به PLC، DCS، SCADA، سیستمهای مانیتورینگ، ثبت داده (Data Logging) و اتوماسیون صنعتی |
| کاربردها | صنایع آب و فاضلاب، نفت و گاز، پتروشیمی، پالایشگاهها، صنایع غذایی، دارویی، شیمیایی، نیروگاهها، فولاد، معدن، سیستمهای انتقال سوخت، خطوط فرآیندی و تأسیسات صنعتی |
توجه: محدوده اندازهگیری، دقت، فشار کاری، دمای مجاز، نوع اتصال، کلاس فلنج، خروجیها و قابلیتهای ارتباطی ممکن است با توجه به سایز، مدل و پیکربندی انتخابی متفاوت باشد. تمامی فلومترهای TRODEKS سری TTFSS پیش از تحویل، بهصورت کارخانهای کالیبره شده و همراه با K-Factor اختصاصی ارائه میشوند تا بالاترین دقت اندازهگیری در شرایط واقعی فرآیند تضمین شود.
```
