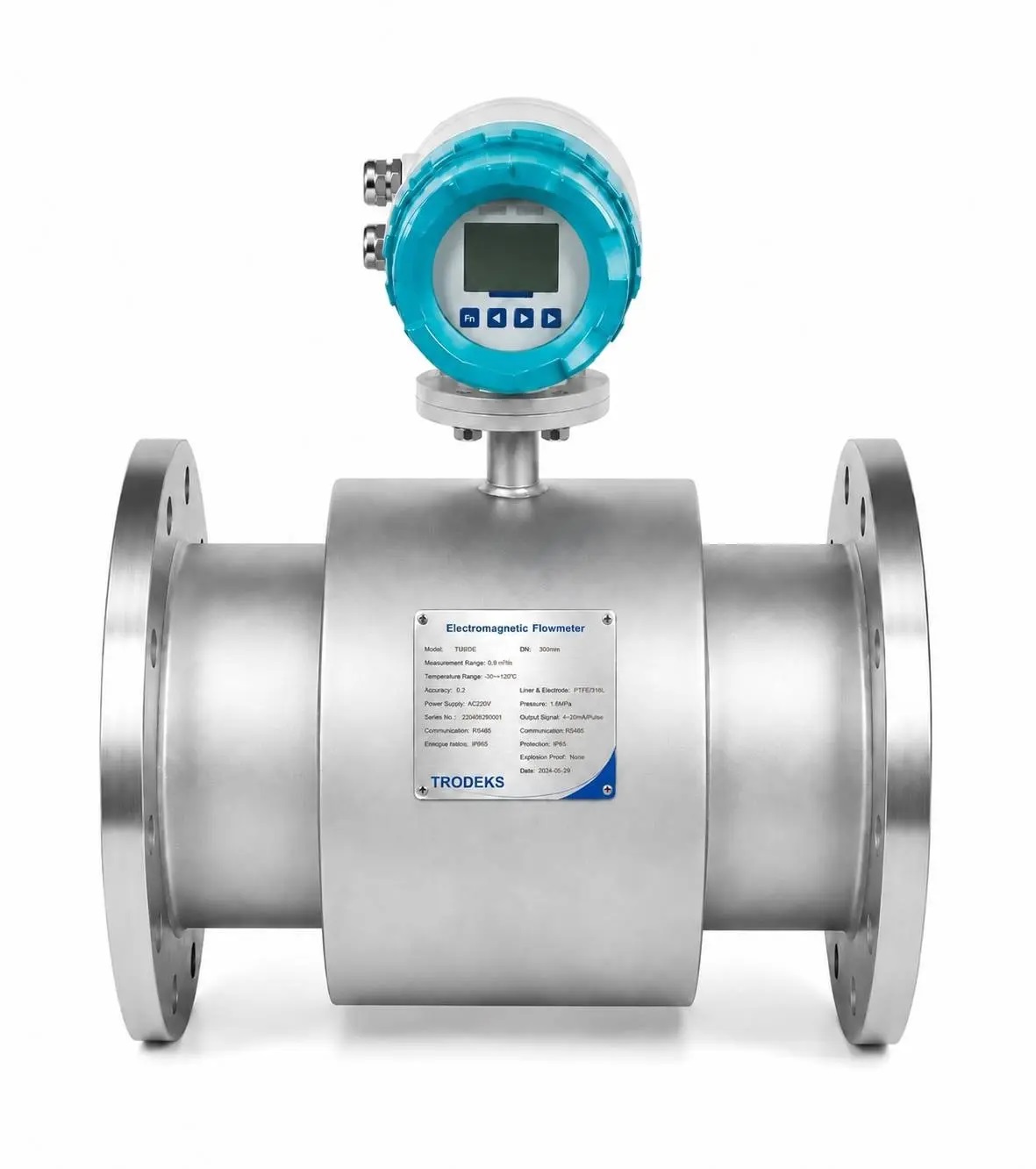

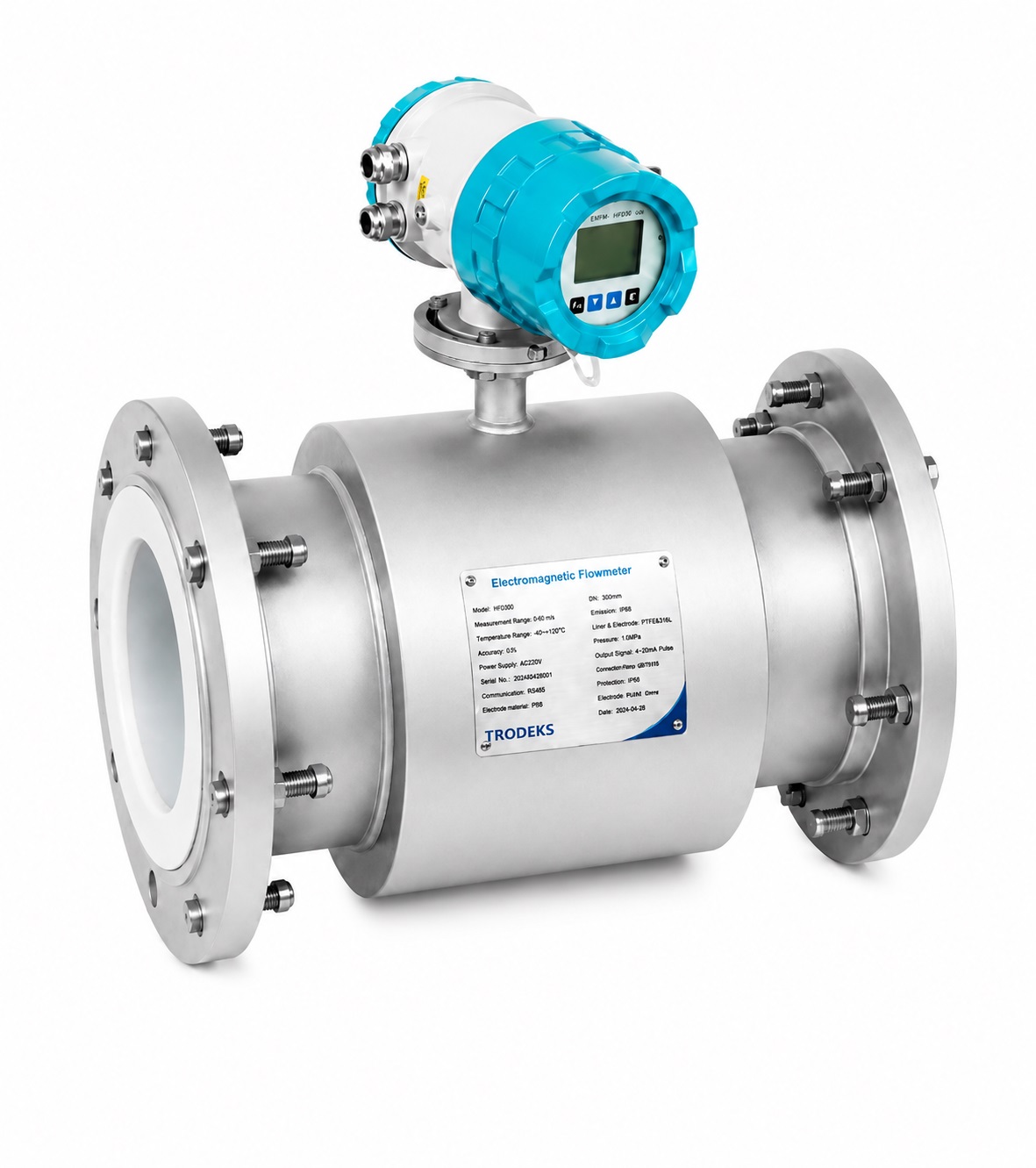

فلومتر الکترومغناطیسی TRODEKS سری TEMDE یک تجهیز اندازهگیری دقیق دبی برای سیالات رسانا است که بر اساس قانون القای فارادی عمل میکند. این فلومتر بدون قطعات متحرک، افت فشار ایجاد نمیکند و برای اندازهگیری آب، فاضلاب، دوغابها، محلولهای شیمیایی و سیالات فرآیندی در صنایع مختلف طراحی شده است.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
بررسی اولیه تناسب TEMDE با شرایط پروژه
| شرایط پروژه | وضعیت | پیشنهاد فنی |
|---|---|---|
| آب، پساب یا مایع رسانا در لوله کاملاً پُر | مناسب | انتخاب سایز، لاینر، الکترود و فشار نامی براساس شرایط پروژه انجام شود. |
| سیال خورنده یا دارای مواد شیمیایی | مشروط | سازگاری شیمیایی لاینر، الکترود و بدنه باید جداگانه تأیید شود. |
| سیال دارای ذرات یا دوغاب ساینده | نیازمند بررسی | نوع لاینر، سرعت جریان و شدت سایش باید بررسی شود. |
| روغن، سوخت یا مایع غیررسانا | نامناسب | فناوری دیگری مانند کوریولیس، جابهجایی مثبت یا اولتراسونیک بررسی شود. |
| گاز یا بخار | نامناسب | فلومتر الکترومغناطیسی برای این رسانهها قابل استفاده نیست. |
| لوله نیمهپر یا دارای تجمع هوا | نامناسب | پُر بودن مقطع تضمین یا فناوری مناسب لوله نیمهپر انتخاب شود. |

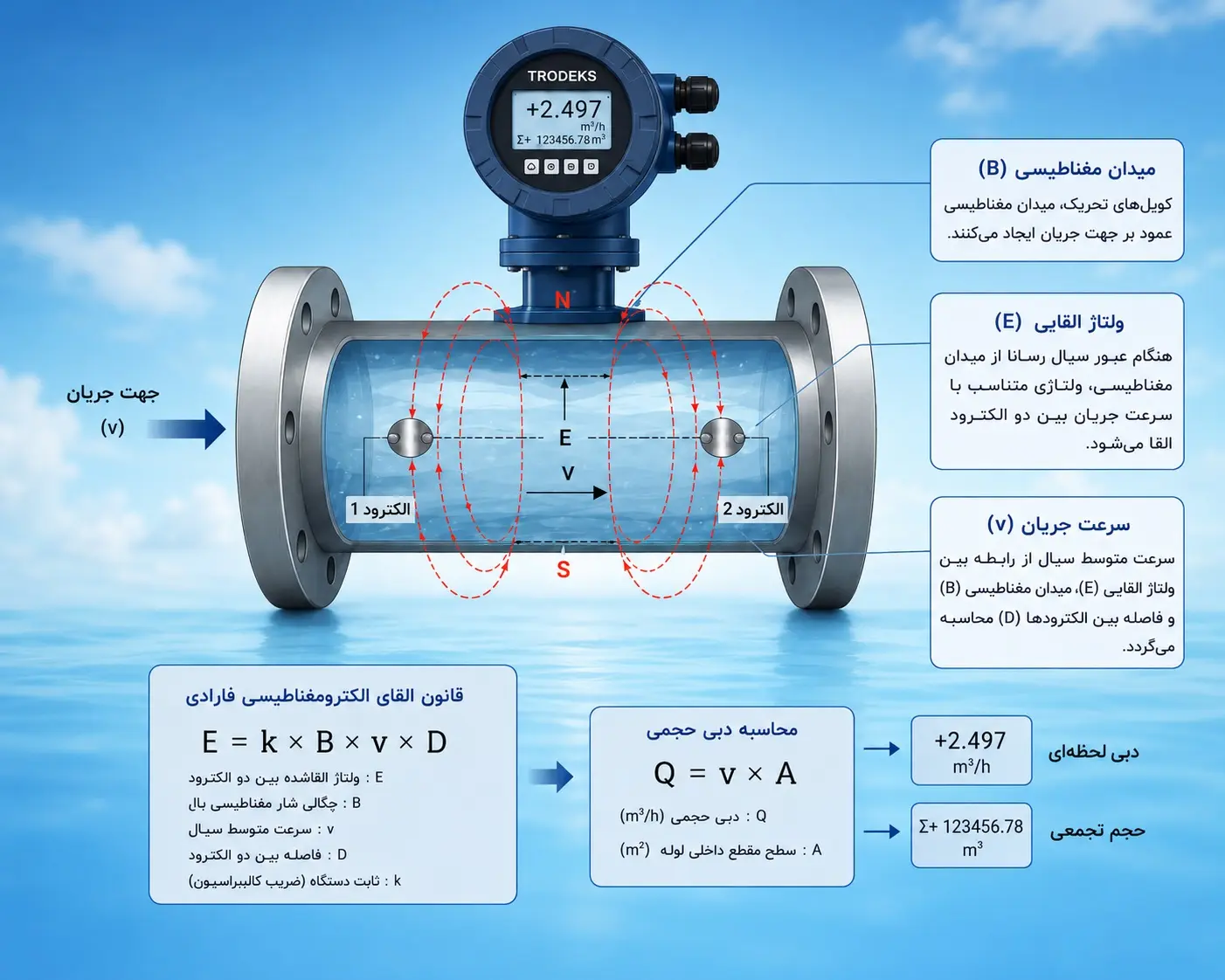

اصل اندازهگیری، ساختار و مرز سیستم
سیستم از سنسور الکترومغناطیسی و مبدل سیگنال تشکیل میشود. در نسخه جدا، کابل سیگنال و تحریک نیز بخشی از سیستم است. رینگ ارت، کابل اضافه، متریال ویژه، درجه حفاظت بالاتر و برخی خروجیها یا ارتباطات میتوانند وابسته به کد سفارش باشند.
وجود یک قابلیت در جدول کد سفارش به معنی استاندارد بودن آن در همه نسخهها نیست. اقلام همراه و Optionهای نهایی باید در پیشفاکتور و کد سفارش ثبت شوند.
پارامتر مستقیم، خروجیها و ساختار تجهیز
| نوع تجهیز | فلومتر الکترومغناطیسی خطی |
|---|---|
| فناوری | القای الکترومغناطیسی فارادی |
| پارامتر مستقیم | ولتاژ القاشده متناسب با سرعت جریان |
| پارامترهای محاسباتی | سرعت، دبی حجمی و حجم تجمعی |
| ساختار | یکپارچه یا جدا از سنسور |
| خروجی و ارتباط | بسته به سفارش: 4–20mA، پالسی/فرکانسی، وضعیت و RS485 |
| نوع نصب | خطی؛ پیکربندی اتصال وابسته به کد سفارش |
| کاربرد اصلی | اندازهگیری مایعات رسانا در لوله کاملاً پُر |
ساختار، لاینر، الکترود و محدودیتهای انتخاب
جمعبندی واقعبینانه قابلیتها و محدودیتهای فنی
الزامات اصلی نصب و اشتباهات رایج
دادههای موردنیاز برای انتخاب نسخه مناسب TEMDE
پاسخهای کاربردی درباره TRODEKS TEMDE
منبع اصلی: TRODEKS — Datasheet Electromagnetic Flow Meter TEMDE
صفحات استفادهشده: صفحات 2 تا 16
مدل بررسیشده: خانواده TEMDE؛ Variant نهایی وابسته به کد سفارش
تهیه محتوا: واحد مهندسی آداکفلو
فلومتر الکترومغناطیسی TRODEKS سری TEMDE برای اندازهگیری جریان مایعات رسانا در خطوط لوله کاملاً پُر قابل بررسی است.
انتخاب صحیح آن به بررسی دبی واقعی، رسانایی، دما، فشار، خورندگی، وضعیت نصب و کد سفارش وابسته است.
مشخصات سیال، رسانایی، محدوده دبی، قطر و جنس لوله، دما، فشار، نوع خروجی و شرایط نصب را برای بررسی فنی به واحد مهندسی آداکفلو ارسال نمایید.
