فلومتر جابجایی مثبت

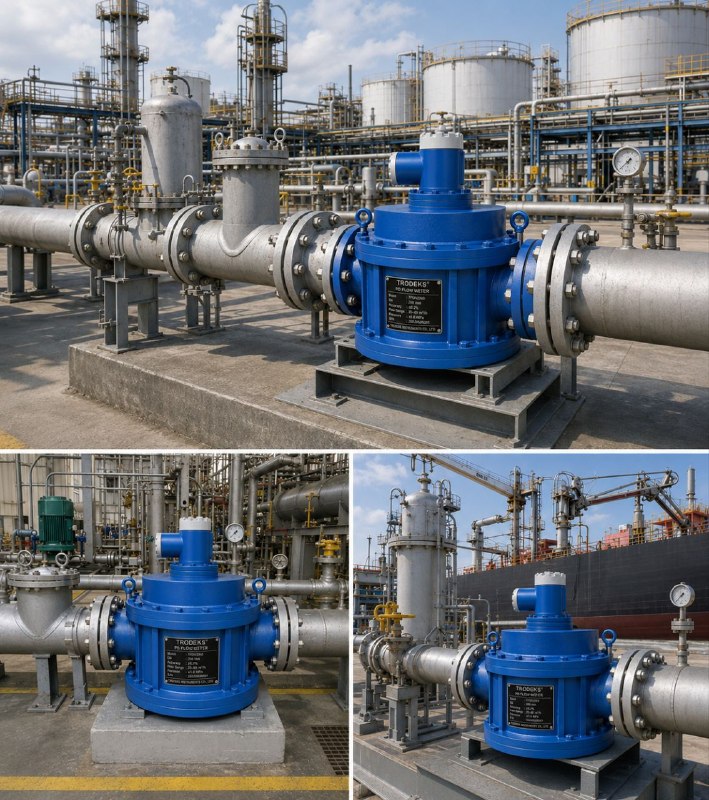

فلومتر جابجایی مثبت TRODEKS مدل TPDH2080 یک دبیسنج حجمی (Positive Displacement Flow Meter) با دقت بالا است که برای اندازهگیری دقیق مایعات تمیز، روغنها، سوختها و سیالات با ویسکوزیته متوسط تا بالا طراحی شده است. این فلومتر با استفاده از مکانیزم چرخدنده بیضوی (Oval Gear)، حجم مشخصی از سیال را در هر گردش اندازهگیری کرده و امکان سنجش بسیار دقیق دبی و حجم عبوری را فراهم میکند.
طراحی ویژه چرخدندههای بیضوی موجب دستیابی به دقت اندازهگیری بالا، تکرارپذیری ممتاز، پایداری طولانیمدت و افت فشار بسیار کم در مسیر جریان میشود. همچنین عملکرد این فلومتر تا حد زیادی مستقل از تغییرات ویسکوزیته سیال بوده و برای کاربردهایی که نیاز به اندازهگیری دقیق انتقال مایعات دارند، گزینهای ایدهآل محسوب میشود.
فلومتر TPDH2080 در صنایع نفت، گاز، پتروشیمی، روانکارها، صنایع شیمیایی، رنگ و رزین، سوخترسانی و سیستمهای انتقال و توزیع مایعات کاربرد گستردهای دارد. این تجهیز با قابلیت ارائه خروجی پالسی و امکان اتصال به سیستمهای کنترل و مانیتورینگ صنعتی، راهکاری مطمئن برای اندازهگیری دقیق و پایدار جریان مایعات فراهم میکند.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
تصمیم ۳۰ ثانیهای
TPDH2080 چه زمانی مناسب است؟
- اندازهگیری مستقیم حجم اهمیت دارد.
- سیال تمیز و فاقد ذرات جامد ساینده است.
- روغن، سوخت یا مایع ویسکوز اندازهگیری میشود.
- Batching یا Totalizing موردنیاز است.
- دبی پایین نیز اهمیت دارد.
- Pulse یا سیگنال خروجی برای PLC نیاز است.
چه زمانی بررسی بیشتر لازم است؟
- سیال حاوی جامدات یا ذرات ساینده است.
- ویسکوزیته با دما تغییر زیادی دارد.
- افت فشار مجاز خط بسیار محدود است.
- مایع خورنده است.
- سیال احتمال کریستالیزه یا جامدشدن دارد.
- پروژه الزام رسمی Custody Transfer دارد.
TPDH2080 چگونه اندازهگیری میکند؟
در فلومتر Positive Displacement، مکانیزم داخلی جریان مایع را به حجمهای مشخص تقسیم میکند. حرکت عناصر داخلی متناسب با مقدار واقعی مایع عبوری ثبت میشود و تعداد سیکلهای مکانیزم به حجم منتقلشده مرتبط است.
بسته به طراحی واقعی TPDH2080، مکانیزم داخلی میتواند از خانوادههایی مانند Oval Gear یا Rotor باشد. نوع دقیق مکانیزم باید از Datasheet همان نسخه تأیید شود و نباید این دو فناوری بدون سند بهعنوان یک ساختار واحد معرفی شوند.
01
ورود مایع سیال وارد محفظه اندازهگیری میشود.02
حرکت مکانیزم سیال اجزای اندازهگیری را حرکت میدهد.03
ثبت حجم تعداد حجمهای جابهجاشده شمارش میشود.04
Flow / Total دبی و حجم تجمعی تعیین میشوند.پارامتر مستقیم و محاسباتی
پارامتر پایه
Displaced Volume
حجمهای مشخص عبوری توسط مکانیزم PD ثبت میشوند.
پارامتر خروجی
Flow Rate & Total
دبی از حجم عبوری در واحد زمان و Total از مجموع حجمهای ثبتشده تعیین میشود.
انتخاب بر اساس نوع سیال
| سیال | وضعیت | نکته انتخاب |
|---|---|---|
| روغن و روانکار | مناسب | Viscosity و Flow Range در دمای کاری کنترل شوند. |
| گازوئیل، نفت سفید و سوخت مایع | قابل بررسی | متریال، Seal و الزامات ایمنی منطقه نصب بررسی شوند. |
| رزین، چسب، پلیمر و مایع ویسکوز | مناسب | افت فشار و حداکثر ویسکوزیته قابل قبول مدل بررسی شود. |
| مایعات بسیار کمویسکوز | مشروط | Internal Leakage میتواند بر عملکرد در دبی پایین اثر بگذارد. |
| سیال دارای ذرات جامد | عموماً نامناسب | خطر سایش، گیرکردن و آسیب مکانیزم داخلی وجود دارد. |
| مواد شیمیایی خورنده | مشروط | تمام Wetted Parts و Sealها باید بررسی شوند. |
کاربردهای اصلی
روغنهای صنعتی و روانکار
سوختهای مایع
رزین و پلیمر
رنگ و چسب
روغن خوراکی
شربت و ملاس
بارگیری و تخلیه
Batching
Dosing
Blending
اسکید انتقال مایع
پایش مصرف مواد اولیه
اثر ویسکوزیته بر TPDH2080
یکی از مزیتهای مهم فناوری Positive Displacement، قابلیت استفاده در بسیاری از مایعات ویسکوز است. با این حال عبارت «عدم تأثیرپذیری از ویسکوزیته» از نظر مهندسی دقیق نیست.
ویسکوزیته میتواند بر Internal Leakage، Torque موردنیاز مکانیزم، افت فشار و محدوده دبی قابل استفاده اثر بگذارد. بنابراین مقدار ویسکوزیته باید در دمای واقعی فرآیند اعلام شود، نه فقط در شرایط آزمایشگاهی.
افت فشار؛ نکتهای که نباید نادیده گرفته شود
فلومتر PD دارای مکانیزم متحرک در مسیر جریان است و حرکت این مکانیزم به اختلاف فشار نیاز دارد. بنابراین افت فشار صفر نیست و مقدار واقعی آن باید در نقطه کاری پروژه بررسی شود.
خصوصاً در مایعات بسیار ویسکوز: سایز کوچک فلومتر ممکن است از نظر Flow Range مناسب به نظر برسد، اما Pressure Drop آن برای خط قابل قبول نباشد. سایزینگ باید همزمان بر اساس دبی و ویسکوزیته انجام شود.
انتخاب متریال
در اطلاعات اولیه به بدنههای چدنی و استنلس استیل اشاره شده است، اما سازگاری با یک سیال فقط بر اساس Body Material مشخص نمیشود.
Body
بدنه اصلی فلومتر
بدنه اصلی فلومتر
Rotor / Gear
مکانیزم داخلی اندازهگیری
مکانیزم داخلی اندازهگیری
Bearing / Shaft
اجزای متحرک و نگهدارنده
اجزای متحرک و نگهدارنده
Seal
سازگاری با سیال، دما و حلال
سازگاری با سیال، دما و حلال
اتصال به PLC و سیستم Batch
TPDH2080
→
Pulse / Transmitter
→
PLC / Batch Controller
→
Pump / Valve
Pulse Output میتواند برای Totalizing و Batch Control استفاده شود. وجود 4–20mA، RS485 و سایر Interfaceها باید برای Variant واقعی سفارششده تأیید شود.
نکات کلیدی نصب
Strainer در بسیاری از سرویسها نصب فیلتر مناسب بالادست برای حفاظت مکانیزم داخلی اهمیت دارد.
Air / Gas عبور هوا یا گاز همراه مایع میتواند به خطای Volumetric Measurement منجر شود.
Flow Direction جهت جریان باید مطابق علامت روی تجهیز رعایت شود.
Viscosity ویسکوزیته واقعی در Temperature Operating محاسبه شود.
Bypass در خطوط حساس، Bypass میتواند سرویس و بازکردن فلومتر را ساده کند.
Orientation نصب افقی یا عمودی تنها طبق محدودیت اعلامشده برای مدل دقیق انجام شود.
قاعده راهاندازی: پیش از تغییر Meter Factor یا Scaling خروجی، ابتدا نوع سیال، ویسکوزیته، جهت نصب، وجود هوا، وضعیت Strainer، آزادبودن مکانیزم و Pulse Factor بررسی شود.
مزایا و محدودیتهای مهندسی
مزایا
- اندازهگیری مستقیم حجم
- کاربرد مناسب در بسیاری از مایعات ویسکوز
- امکان Totalizing و Batching
- وابستگی کمتر به Straight Run نسبت به بسیاری از فلومترهای سرعتی
- قابلیت استفاده در دبیهای پایین در سایز مناسب
- امکان تجهیز به خروجیهای صنعتی طبق نسخه
محدودیتها
- دارای مکانیزم متحرک در تماس با سیال
- ذرات جامد میتوانند باعث سایش یا گیرکردن شوند.
- افت فشار صفر نیست.
- ویسکوزیته بر عملکرد و افت فشار اثر دارد.
- سرویس دورهای اجزای مکانیکی ممکن است لازم باشد.
- سازگاری Seal و متریال داخلی باید بررسی شود.
Custody Transfer؛ قابلیت فناوری یا تأیید مدل؟
فلومترهای Positive Displacement در صنعت میتوانند در سامانههای اندازهگیری تجاری استفاده شوند، اما این موضوع به معنی تأیید خودکار TPDH2080 برای Custody Transfer نیست.
برای استفاده مالی یا انتقال مالکیت باید Accuracy Class، استاندارد اندازهشناسی، Approval، Meter Proving، Seal Requirements و مدارک مدل دقیق بررسی شوند.
چه زمانی فناوری دیگری مناسبتر است؟
Coriolis
اگر Mass Flow، Density و اندازهگیری مستقلتر از تغییرات خواص سیال اهمیت دارد، Coriolis باید بررسی شود.
Magnetic Flow Meter
برای مایعات رسانا و کاربردهایی که حذف اجزای متحرک اولویت دارد، الکترومغناطیسی میتواند گزینه بهتری باشد.
Ultrasonic
اگر افت فشار بسیار پایین و عدم تماس مکانیزم اندازهگیری با سیال اولویت دارد، Ultrasonic قابل مقایسه است.
اطلاعات لازم پیش از سفارش
نام دقیق سیال
Viscosity در دمای کار
Density
Min Flow
Normal Flow
Max Flow
Process Temperature
Process Pressure
افت فشار مجاز
نوع اتصال
Wetted Material
Pulse / 4–20mA / RS485
پرسشهای متداول
جمعبندی مهندسی
TRODEKS TPDH2080 یک فلومتر Positive Displacement برای اندازهگیری حجمی مایعات است که برای بسیاری از کاربردهای روغن، روانکار، سوخت، رزین، مواد اولیه مایع و سیستمهای Batching قابل بررسی است.
در انتخاب این تجهیز، ویسکوزیته واقعی سیال، محدوده دبی، افت فشار، دمای فرآیند، سازگاری متریال، وجود ذرات، نوع مکانیزم داخلی و خروجی موردنیاز اهمیت بیشتری از سایز اسمی خط دارند. در پروژههای مالی یا Custody Transfer نیز تأییدیه اندازهشناسی باید جدا از مشخصات عمومی فلومتر بررسی شود.
منابع و اعتبار اطلاعات
برند و مدل: TRODEKS TPDH2080
نوع تجهیز: Positive Displacement Flow Meter
پارامتر پایه: Displaced Volume
کاربرد اصلی: Volumetric Flow / Total Measurement
تهیه محتوا: واحد مهندسی آداکفلو
Revision سند سازنده: در اطلاعات فعلی مشخص نشده است.
موارد نیازمند تأیید از Datasheet مدل دقیق: نوع مکانیزم Oval Gear یا Helical Rotor، Accuracy ±0.2%، Repeatability، Flow Range هر سایز، Minimum/Maximum Viscosity، Pressure Drop، Pressure Rating، Temperature Rating، Body Material، Rotor Material، Bearing/Shaft Material، Seal Options، نصب افقی/عمودی، Pulse Factor، 4–20mA، RS485، Display، Totalizer، Ex Approval و هرگونه Approval برای Custody Transfer.
- اندازهگیری دقیق نفت خام و فرآوردههای نفتی
- اندازهگیری بنزین، گازوئیل، نفت سفید و سایر سوختهای مایع
- انتقال و پایش روغنهای روانکار و هیدرولیک
- اندازهگیری روغنهای صنعتی، معدنی و روغنهای فرآیندی
- خطوط انتقال روغن حرارتی و روغنهای سنگین
- صنایع پتروشیمی، پالایشگاهها و مجتمعهای نفت و گاز
- صنایع شیمیایی و واحدهای تولید حلالها
- صنایع رنگ، رزین، چسب و پلیمر
- صنایع غذایی برای اندازهگیری روغن خوراکی، شربت، ملاس و سایر سیالات غلیظ
- صنایع دارویی و تولید مواد مایع
- صنایع آرایشی و بهداشتی
- کارخانههای تولید قیر و فرآوردههای وابسته
- خطوط بارگیری و تخلیه تانکرها و مخازن ذخیره
- اسکیدهای اندازهگیری (Metering Skid)
- سیستمهای انتقال سوخت و جایگاههای ذخیرهسازی
- اندازهگیری سیالات با ویسکوزیته بالا و بسیار بالا
- سیستمهای توزیع، فروش و مدیریت مصرف سوخت
- واحدهای اختلاط و بچینگ (Batching Systems)
- خطوط پرکن مایعات صنعتی و نیمهصنعتی
- کنترل و پایش مصرف مواد اولیه در خطوط تولید
- پروژههای اندازهگیری تجاری و مالی (Custody Transfer)
- سیستمهای اتوماسیون صنعتی، PLC، DCS و SCADA
- پایش مصرف سیالات در نیروگاهها و واحدهای تولید انرژی
- صنایع دریایی، بنادر و اسکلههای انتقال سوخت
- صنایع فولاد، سیمان، معادن و سایر واحدهای فرآیندی
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
| مشخصه | مقدار |
|---|---|
| نوع تجهیز | فلومتر جابجایی مثبت (Positive Displacement Flow Meter) |
| مکانیزم اندازهگیری | روتور مارپیچی (Spiral Rotor) |
| دقت اندازهگیری | ±0.2% یا ±0.5% بر اساس سفارش |
| تکرارپذیری | حداکثر یکسوم خطای پایه فلومتر |
| سایزهای قابل ارائه | DN25 تا DN350 |
| سایز نمونه پلاک | DN200 (200 میلیمتر) |
| رنج دبی برای DN200 | بسته به ویسکوزیته و کلاس دقت، حدود 25 تا 250 مترمکعب بر ساعت یا بیشتر |
| سیالات قابل اندازهگیری | بنزین، نفت سفید، گازوئیل، روغن سنگین، روغن صنعتی و سایر سیالات ویسکوز |
| محدوده ویسکوزیته | 0.3 تا 3500 mPa.s |
| دمای کاری استاندارد | -20 تا +250 درجه سانتیگراد (کلاس 0.5) |
| دمای کاری کلاس 0.2 | -20 تا +90 درجه سانتیگراد |
| نسخه دمای بالا | قابل تجهیز تا حدود 250 درجه سانتیگراد با رادیاتور حرارتی |
| استاندارد فلنج | GB/T9113.1-2000 |
| فشار کاری | 1.6، 2.0، 2.5، 4.0 و 6.3 MPa (بسته به سایز و متریال) |
| متریال بدنه | چدن، فولاد ریختگی یا استنلس استیل (بر اساس سفارش) |
| متریال روتور | چدن، آلومینیوم آلیاژی یا استنلس استیل |
| متریال شافت | استنلس استیل |
| نوع نمایش | شمارنده مکانیکی، عقربهای یا قابلیت اتصال به نمایشگر دیجیتال |
| خروجی سیگنال | پالس، 4-20mA و امکان اتصال به سیستمهای کنترلی |
| تغذیه ترانسمیتر | 12VDC یا 24VDC (بسته به مدل) |
| خروجی آنالوگ | 4-20mA با خطای حدود ±0.5%FS |
| خروجی پالس | قابل ارائه برای انتقال سیگنال حجمی و توتالایزر |
| نوع نصب | افقی یا عمودی (مطابق شرایط فرآیند و سفارش) |
| مزیت عملکردی | افت فشار کم، نویز پایین، پایداری بالا و عملکرد مناسب در سیالات غلیظ |
| کاربرد اصلی | اندازهگیری حجمی دقیق، انتقال محصول و کاربردهای تجاری (Custody Transfer) |
