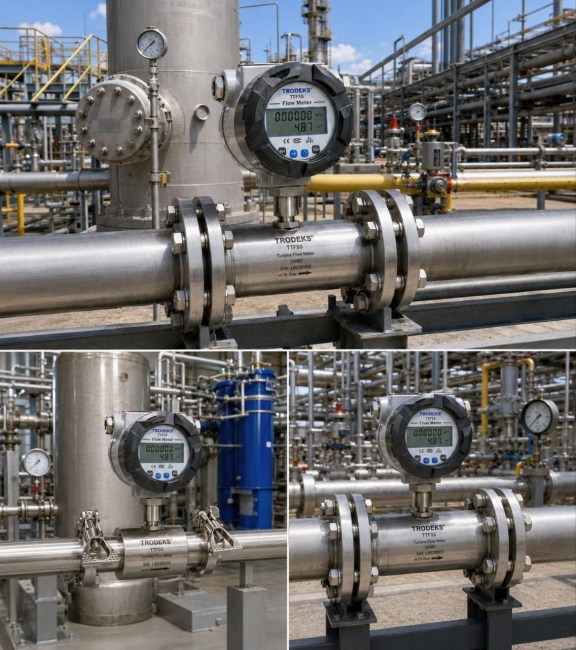

فلومتر توربینی گاز سری TTFSS
فلومتر توربینی گاز TRODEKS سری TTFSS یک تجهیز دقیق و قابل‌اعتماد برای اندازه‌گیری دبی گازهای تمیز و خشک است که بر پایه فناوری Gas Turbine Flow Measurement طراحی شده است. در این روش، انرژی جریان گاز باعث چرخش روتور توربینی شده و سرعت دوران روتور به سیگنال الکتریکی متناسب با دبی تبدیل میشود. این فناوری، اندازه‌گیری دقیق دبی لحظه‌ای، حجم تجمعی و حجم کل عبوری را با دقت و تکرارپذیری بالا فراهم می‌کند.
سری TTFSS با طراحی مکانیکی دقیق، روتور بالانس‌شده، یاتاقان‌های با اصطکاک پایین و بدنه مقاوم، برای عملکرد پایدار در شرایط سخت صنعتی توسعه یافته است. این فلومتر با افت فشار کم، پاسخ سریع، پایداری بلندمدت و قابلیت اندازه‌گیری در محدوده وسیعی از دبی، گزینه‌ای مناسب برای کاربردهای اندازه‌گیری و پایش گاز در صنایع مختلف محسوب میشود.
این محصول قابلیت تجهیز به نمایشگر محلی و خروجی‌های استاندارد صنعتی نظیر Pulse، 4–20mA، RS485 Modbus RTU و در مدل‌های سفارشی HART را دارد و به‌راحتی به سیستم‌های PLC، DCS، SCADA و سامانه‌های مانیتورینگ صنعتی متصل میشود.
فلومتر توربینی گاز TRODEKS سری TTFSS برای اندازه‌گیری انواع گازهای تمیز و خشک مانند گاز طبیعی، هوای فشرده، نیتروژن، اکسیژن، آرگون، دی‌اکسید کربن و سایر گازهای صنعتی مناسب بوده و در خطوط انتقال گاز، ایستگاه‌های تقلیل فشار، صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها، کارخانه‌های صنعتی، سیستم‌های توزیع گاز و واحدهای فرآیندی مورد استفاده قرار می‌گیرد. دقت بالا، تکرارپذیری عالی، طول عمر زیاد و نیاز حداقلی به تعمیرات و نگهداری، این تجهیز را به یکی از گزینه‌های ایده‌آل برای اندازه‌گیری جریان گاز در کاربردهای صنعتی تبدیل کرده است.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
تصمیم ۳۰ ثانیه‌ای
TTFSS چه زمانی قابل بررسی است؟
- گاز تمیز و نسبتاً خشک است.
- اندازه‌گیری دبی حجمی موردنیاز است.
- پاسخ سریع به تغییرات Flow اهمیت دارد.
- پروفیل جریان و Straight Run مناسب فراهم است.
- Pulse یا سیگنال خروجی برای سیستم کنترل موردنیاز است.
- پایش مصرف گاز واحدهای صنعتی موردنیاز است.
چه زمانی بررسی بیشتری لازم است؟
- گاز حاوی مایع، روغن یا ذرات جامد است.
- فشار یا دمای گاز تغییر قابل توجهی دارد.
- نیاز به Standard / Normal Flow وجود دارد.
- دبی بسیار پایین است.
- پروژه دارای الزام Custody Transfer است.
- محل نصب Hazardous Area است.
- Oxygen Service موردنیاز است.

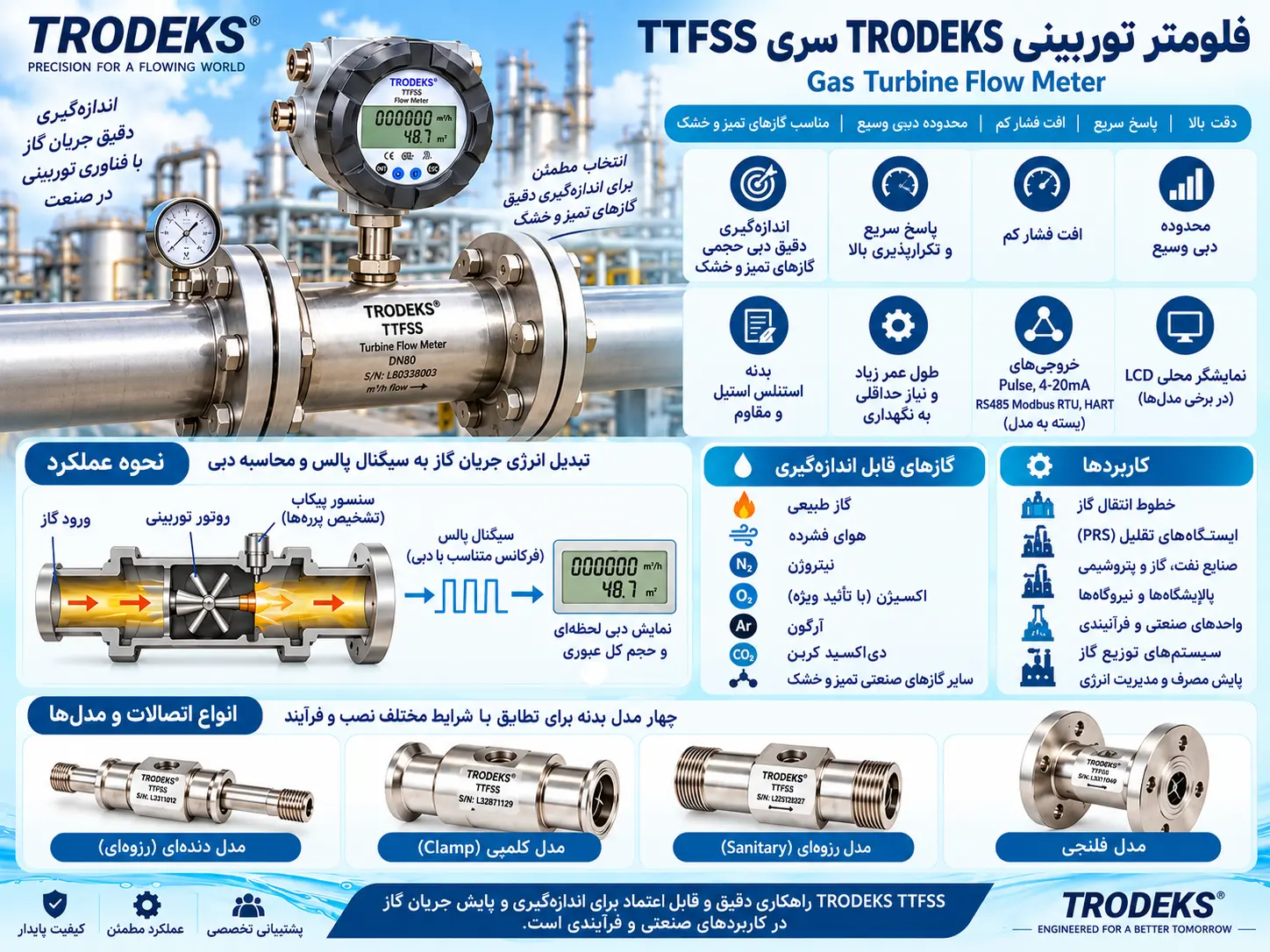

فلومتر توربینی گاز چگونه کار می‌کند؟
گاز با عبور از مسیر داخلی فلومتر به Rotor توربینی نیرو وارد می‌کند. در محدوده کاری طراحی‌شده، سرعت دوران Rotor با سرعت جریان ارتباط دارد. Pickup عبور پره‌ها را تشخیص داده و پالس‌هایی با فرکانس متناسب با جریان تولید می‌کند.
01
ورود گاز گاز وارد مسیر اندازه‌گیری میشود.02
چرخش روتور جریان باعث حرکت Turbine Rotor میشود.03
Pulse Signal Pickup حرکت پره‌ها را تشخیص می‌دهد.04
Flow / Total سیگنال برای محاسبه دبی و حجم استفاده میشود.پارامتر مستقیم و محاسباتی
پارامتر پایه
Rotor Speed / Frequency
فرکانس تولیدشده توسط Pickup با سرعت دوران Rotor مرتبط است.
پارامتر فرآیندی
Actual Volumetric Flow
با استفاده از K-Factor، فرکانس خروجی به دبی حجمی در شرایط واقعی خط تبدیل میشود.
در صورت Compensation
Standard / Normal Flow
برای تبدیل حجم واقعی به حجم مرجع، اطلاعات فشار، دما، شرایط مرجع و در صورت نیاز خواص گاز باید در سیستم محاسباتی لحاظ شوند.
Actual Flow با Standard Flow یکی نیست
فلومتر توربینی به‌صورت پایه حجم گاز عبوری در شرایط واقعی خط را اندازه‌گیری می‌کند. اما حجم گاز با تغییر فشار و دما تغییر می‌کند. بنابراین m³/h واقعی خط الزاماً با Nm³/h یا Sm³/h برابر نیست.
اگر هدف مدیریت انرژی، مقایسه مصرف یا محاسبه حجم در شرایط مرجع باشد، فشار و دمای گاز و تعریف دقیق Base Conditions باید مشخص شوند و Flow Computer یا سیستم محاسباتی مناسب، Actual Volume را به Standard / Normal Volume تبدیل کند.
مرز سیستم اندازه‌گیری گاز
Gas Turbine Meter
دبی و حجم حجمی گاز در شرایط واقعی خط را اندازه‌گیری می‌کند.
Pressure Transmitter
برای Pressure Compensation در سیستم‌هایی که Standard / Normal Flow موردنیاز است قابل استفاده است.
Temperature Sensor
دمای واقعی گاز را برای Volume Correction فراهم می‌کند.
Flow Computer
در صورت طراحی مناسب، حجم مرجع، Total و داده‌های مدیریتی را محاسبه و ثبت می‌کند.
نکته: وجود Totalizer به معنی وجود Volume Correction داخلی نیست. اگر Variant فقط Actual Volume را ثبت کند، Compensation فشار و دما باید توسط تجهیز یا سیستم دیگری انجام شود.
انتخاب بر اساس نوع گاز
| گاز / شرایط | ارزیابی | نکته انتخاب |
|---|---|---|
| هوای فشرده تمیز و خشک | مناسب برای بررسی | Flow Range، فشار، دما و Turndown موردنیاز بررسی شوند. |
| گاز طبیعی | قابل بررسی | Pressure Rating، Hazardous Area و Actual / Standard بودن Flow مشخص شود. |
| نیتروژن و آرگون | قابل بررسی | Density، فشار، دما و شرایط مرجع Flow مشخص شوند. |
| CO₂ | نیازمند بررسی شرایط | فشار، دما، فاز سیال، Density و محدوده عملکرد Variant باید بررسی شوند. |
| اکسیژن | نیازمند تأیید ویژه | Oxygen Service، Cleaning، متریال و Approval دستگاه باید به‌طور مشخص تأیید شوند. |
| گاز مرطوب یا همراه قطرات مایع | عموماً نامناسب | مایع می‌تواند روی Rotor، Bearing و عملکرد اندازه‌گیری اثر منفی بگذارد. |
| گاز دارای ذرات جامد | نیازمند Conditioning | Filtration و کیفیت گاز قبل از فلومتر باید بررسی شوند. |
کاربردهای اصلی
گاز طبیعی
هوای فشرده
نیتروژن
آرگون
CO₂ در شرایط سازگار
پایش مصرف خطوط گاز
گاز سوخت مشعل‌ها و کوره‌ها
نیروگاه‌ها
پتروشیمی
صنایع فولاد
سیستم مدیریت انرژی
پایش مصرف واحدهای صنعتی
Straight Run و Flow Conditioner
فلومتر توربینی نسبت به پروفیل سرعت و Swirl حساس است. زانوها، Tee، شیرهای کنترلی، Regulatorها و سایر تجهیزات بالادست می‌توانند پروفیل جریان را تغییر دهند و بر رابطه بین Rotor Speed و Flow واقعی اثر بگذارند.
قاعده انتخاب: طول مستقیم Upstream و Downstream یا نیاز به Flow Conditioner باید از Manual مدل دقیق TTFSS تعیین شود. برای تمام سایزها و تمام آرایش‌های لوله‌کشی یک عدد ثابت قابل تعمیم نیست.
راهنمای Straight Run و فاصله نصب فلومترها
راهنمای Straight Run و فاصله نصب فلومترها
کیفیت گاز قبل از فلومتر
Filtration ذرات می‌توانند به Bearing و Rotor آسیب بزنند یا اصطکاک را افزایش دهند.
Dry Gas ورود قطرات مایع یا Oil Carryover می‌تواند عملکرد مکانیزم را مختل کند.
Pressure & Temperature فشار و دما بر Density و تبدیل Actual Volume به Standard / Normal Volume اثر دارند.
Pulsation جریان ضربانی شدید می‌تواند باعث رفتار ناپایدار و خطای اندازه‌گیری شود.
افت فشار در Gas Turbine Meter
برای چرخاندن Rotor و عبور گاز از ساختار داخلی فلومتر، مقداری افت فشار ایجاد میشود. بنابراین عبارت «افت فشار بسیار کم» نباید بدون Curve یا داده سازنده به‌صورت عددی یا قطعی استفاده شود.
Pressure Drop تابع Flow Rate، Density، فشار خط، سایز و طراحی داخلی فلومتر است و خصوصاً در سیستم‌های Low Pressure باید هنگام سایزینگ بررسی شود.
خروجی و اتصال به اتوماسیون
TTFSS
→
Pulse / Pickup
→
Transmitter / Flow Computer
→
PLC / DCS / SCADA
Pulse یکی از خروجی‌های متداول فناوری Turbine است. وجود 4–20mA، RS485 Modbus RTU یا HART باید برای Transmitter و Variant دقیق سفارش‌شده تأیید شود.
Explosion Proof؛ عبارت عمومی کافی نیست
برای نصب فلومتر در Hazardous Area صرفاً عبارت «Explosion Proof Available» کافی نیست. نوع حفاظت، Gas Group، Temperature Class، Zone / Class و Certificate باید با الزامات واقعی پروژه تطبیق داده شوند.
وجود نسخه ضدانفجار برای خانواده TTFSS در اطلاعات فعلی مطرح شده است، اما ATEX، IECEx یا سایر تأییدیه‌ها باید از مدارک Variant دقیق بررسی شوند.
مزایا و محدودیت‌های مهندسی
مزایا
- پاسخ سریع به تغییرات جریان
- Pulse Output مناسب برای Totalizing
- تکرارپذیری مناسب در شرایط صحیح بهره‌برداری
- قابل بررسی برای گازهای تمیز و خشک
- امکان استفاده در سیستم‌های پایش انرژی
- قابلیت اتصال به Flow Computer و سیستم کنترل
- مناسب برای پایش مصرف واحدهای صنعتی
محدودیت‌ها
- دارای Rotor و Bearing متحرک است.
- به تمیزی گاز حساس است.
- ورود مایع می‌تواند عملکرد را مختل کند.
- نیازمند پروفیل جریان مناسب است.
- افت فشار صفر نیست.
- Standard Flow بدون Compensation مناسب به‌دست نمی‌آید.
- Qmin و Turndown به Variant و شرایط گاز وابسته‌اند.
چه زمانی فناوری دیگری قابل بررسی است؟
| شرایط | فناوری قابل بررسی | دلیل |
|---|---|---|
| گاز تمیز و خشک در محدوده کاری مناسب | Gas Turbine | پاسخ سریع و خروجی پالسی |
| هوای فشرده با Turndown وسیع | Thermal Mass | Mass Flow و Rangeability می‌تواند در بسیاری از کاربردها مزیت داشته باشد. |
| عدم استفاده از قطعات متحرک | Ultrasonic Gas | بدون Rotor مکانیکی |
| اندازه‌گیری مستقیم Mass Flow | Coriolis | اندازه‌گیری مستقیم جرم در محدوده کاربرد مناسب |
| Steam Service | Vortex / DP | فناوری‌های رایج برای بسیاری از کاربردهای بخار |
برای مقایسه فناوری‌ها می‌توانید راهنمای انتخاب فناوری مناسب فلومتر برای سیالات مختلف را نیز مطالعه کنید.
اطلاعات لازم برای انتخاب TTFSS
نوع دقیق گاز
Min / Normal / Max Flow
Actual یا Normal Flow
Operating Pressure
Operating Temperature
Gas Density / Composition
Line Size
Process Connection
وجود ذرات یا مایع
Accuracy Requirement
Hazardous Area
نوع خروجی موردنیاز
محصول، پروژه و منابع مرتبط
محصول مرتبط برای گاز روتامتر TRODEKS سری TFITD برای مایعات و گازها
فناوری Variable Area برای برخی کاربردهای اندازه‌گیری و نمایش محلی جریان گاز. انتخاب Range، فشار، دما، Density و متریال باید براساس شرایط واقعی فرآیند انجام شود.
پروژه واقعی مرتبط با اندازه‌گیری گاز پروژه اندازه‌گیری گاز طبیعی با Orifice Flow Meter و Flow Computer
نمونه واقعی سیستم اندازه‌گیری گاز با ترانسمیتر فشار و دما، Flow Computer و محاسبه دبی تصحیح‌شده.
راهنمای انتخاب فناوری آیا یک فلومتر برای تمام سیالات مناسب است؟
مقایسه Turbine، Thermal Mass، Coriolis، Vortex، Ultrasonic و سایر فناوری‌ها براساس نوع سیال و شرایط فرآیند.
راهنمای نصب Straight Run و فاصله مناسب نصب فلومترها
بررسی اثر زانو، شیر، پمپ و سایر عوامل ایجادکننده آشفتگی بر پروفیل جریان.
مرزبندی لینک‌های مرتبط: Thermal Mass، Coriolis، Ultrasonic Gas و Vortex می‌توانند در شرایط مشخص از نظر فناوری با Gas Turbine مقایسه شوند؛ اما تا زمانی که صفحه محصول مستقیم و مرتبط آن‌ها در ADAKFLOW تأیید نشده باشد، لینک محصول حدسی به این صفحه اضافه نمی‌شود.
پرسش‌های متداول
اطلاعات نیازمند تأیید فنی
برند و سری: TRODEKS TTFSS
نوع تجهیز: Gas Turbine Flow Meter
اصل اندازه‌گیری: Turbine Flow Measurement
پارامتر پایه: Rotor Speed / Pulse Frequency
پارامتر اندازه‌گیری: Actual Volumetric Flow / Totalized Volume
در صفحه فعلی سایت برای این خانواده مقادیری مانند DN25 تا DN300، Accuracy ±1% با Option ±0.5%، Repeatability بهتر از ±0.1%، Turndown تا 20:1 و Pressure تا 40 bar نیز ذکر شده‌اند؛ اما تا زمان تطبیق با Datasheet دقیق Variant، این مقادیر در این متن به‌عنوان Specification قطعی فریز نشده‌اند.
مواردی که باید با Datasheet مدل دقیق تأیید شوند: Accuracy، Repeatability، Turndown Ratio، Qmin / Qmax، Pressure Rating، Temperature Rating، Pressure Drop، Gas Density Limits، Body Material، Rotor Material، Bearing Material، K-Factor، Pulse Output، 4–20mA، RS485 Modbus RTU، HART، Flow Computer Function، P/T Compensation، Explosion-Proof Certification، IP Rating، Straight Run، Flow Conditioner، Oxygen Service و هرگونه Approval مربوط به Custody Transfer.
جمع‌بندی مهندسی
فلومتر توربینی گاز TRODEKS سری TTFSS برای اندازه‌گیری حجمی گازهای تمیز و خشک قابل بررسی است و به دلیل پاسخ سریع و خروجی پالسی می‌تواند در پایش مصرف گاز طبیعی، هوای فشرده و برخی گازهای صنعتی استفاده شود.
اما در پروژه گاز، انتخاب فلومتر تنها براساس سایز لوله یا دبی اسمی کافی نیست. نوع گاز، Min / Normal / Max Flow، فشار، دما، Density، Actual یا Standard بودن Flow، کیفیت گاز، Straight Run، افت فشار مجاز، Hazardous Area و خروجی موردنیاز باید پیش از انتخاب Variant نهایی مشخص شوند.
TRODEKS TTFSS · Gas Turbine Flow Meter Applications
زمینه‌های کاربرد فلومتر توربینی گاز TRODEKS سری TTFSS
فلومتر توربینی گاز TRODEKS سری TTFSS برای اندازه‌گیری حجمی جریان گازهای تمیز و خشک در محدوده کاری مناسب قابل بررسی است. تناسب نهایی تجهیز به نوع گاز، فشار، دما، Density، Min / Normal / Max Flow، وضعیت رطوبت و ذرات، شرایط نصب و الزامات پروژه وابسته است.
اصل کاربرد: TTFSS برای گاز تمیز و خشک طراحی شده است. وجود مایع، Oil Carryover، ذرات جامد، میعان، Pulsation شدید یا شرایط خارج از محدوده Variant می‌تواند عملکرد Rotor و Bearing و کیفیت اندازه‌گیری را تحت تأثیر قرار دهد.
صنایع نفت، گاز و پتروشیمی
- پایش دبی گاز طبیعی در خطوط انتقال و توزیع، در صورت انطباق با Pressure Rating و الزامات پروژه
- اندازه‌گیری گاز سوخت (Fuel Gas) واحدهای فرآیندی
- پایش مصرف گاز در واحدهای پالایش و پتروشیمی
- اندازه‌گیری گازهای فرآیندی تمیز و خشک
- سیستم‌های تزریق گاز، در صورت سازگاری شرایط فرآیند با Variant انتخابی
- ایستگاه‌های تقلیل فشار CGS / TBS / PRS برای کاربردهای پایش و فرآیندی، پس از بررسی سایزینگ و Approval
- Metering Skidهای صنعتی در کاربردهایی که Gas Turbine از نظر فنی مناسب باشد
توجه: استفاده برای Custody Transfer یا صورتحساب رسمی فقط در صورت وجود Approval، Calibration و الزامات متروژیکی لازم برای Variant دقیق قابل ادعا است.
نیروگاه‌ها و سیستم‌های تولید انرژی
- پایش گاز سوخت ورودی توربین‌های گازی
- اندازه‌گیری گاز سوخت بویلرها
- پایش مصرف گاز واحدهای تولید برق
- ثبت و مقایسه مصرف انرژی بین واحدها
- کنترل و پایش Fuel Gas سیستم‌های احتراق
صنایع فولاد و ریخته‌گری
- گاز سوخت کوره‌های پیش‌گرم
- گاز سوخت کوره‌های عملیات حرارتی
- پایش مصرف گاز خطوط ذوب و ریخته‌گری
- سیستم‌های احتراق صنعتی
- تخصیص و کنترل مصرف گاز بین خطوط تولید
صنایع سیمان
- پایش گاز سوخت مشعل‌های اصلی
- گاز مصرفی کوره‌های دوار
- سیستم‌های گرمایشی و Drying Process
- مدیریت مصرف گاز واحدهای حرارتی کارخانه
صنایع شیشه و سرامیک
- پایش گاز سوخت کوره‌های ذوب
- کوره‌های پخت و عملیات حرارتی
- کنترل مصرف Fuel Gas مشعل‌ها
- پایش انرژی در فرآیندهای حرارتی
صنایع غذایی و نوشیدنی
- پایش گاز سوخت بویلرهای تولید بخار
- گاز مصرفی Dryers و تجهیزات حرارتی
- سیستم‌های گرمایش کارخانه
- پایش مصرف گاز در یوتیلیتی‌های حرارتی
صنایع دارویی و بهداشتی
- پایش Fuel Gas بویلرهای یوتیلیتی
- تجهیزات گرمایشی و تولید انرژی
- پایش مصرف گاز واحدهای خدماتی
- گازهای صنعتی تمیز و خشک، فقط در صورت سازگاری متریال و فرآیند
صنایع شیمیایی
- خطوط انتقال گازهای صنعتی تمیز و خشک
- گاز سوخت راکتورها و تجهیزات حرارتی
- پایش مصرف گاز فرآیندی
- سیستم‌های مدیریت و کنترل انرژی
سایر صنایع
- صنایع نساجی؛ گاز سوخت بویلرها، خشک‌کن‌ها و خطوط تکمیل
- صنایع کاغذ و سلولزی؛ یوتیلیتی و تجهیزات حرارتی
- صنایع معدنی و فرآوری مواد معدنی
- صنایع خودروسازی؛ خطوط رنگ، Oven و کوره‌های پخت
- کارخانه‌های دارای شبکه هوای فشرده و گازهای صنعتی
گازهای قابل بررسی
| گاز | ارزیابی اولیه | شرط مهم |
|---|---|---|
| گاز طبیعی (Natural Gas) | قابل بررسی | فشار، دما، Density، Hazardous Area و Actual / Standard Flow بررسی شود. |
| هوای فشرده (Compressed Air) | قابل بررسی | هوا باید تمیز و تا حد موردنیاز سیستم خشک باشد؛ Oil Carryover بررسی شود. |
| نیتروژن (N₂) | قابل بررسی | Flow Range، Pressure و Temperature بررسی شود. |
| آرگون (Ar) | قابل بررسی | Density و محدوده دبی واقعی پروژه کنترل شود. |
| اکسیژن (O₂) | نیازمند تأیید ویژه | Oxygen Service، Cleaning، Wetted Material و Approval باید صریحاً تأیید شوند. |
| دی‌اکسید کربن (CO₂) | شرایطی | فشار، دما و حفظ فاز گازی باید بررسی شود. |
| متان (CH₄) | قابل بررسی | Hazardous Area و Pressure Rating کنترل شود. |
| اتان، پروپان و بوتان | نیازمند بررسی فاز | باید در شرایط واقعی خط در فاز گاز باقی بمانند و خطر Condensation بررسی شود. |
| Biogas | نیازمند بررسی جدی | رطوبت، H₂S، خورندگی، ذرات و Condensate باید کنترل شوند؛ Biogas خام الزاماً مناسب Turbine نیست. |
کاربردهای کنترلی و مدیریتی
- مانیتورینگ لحظه‌ای Actual Flow
- ثبت Totalized Volume
- پایش مصرف گاز واحدهای مختلف
- بالانس مصرف انرژی کارخانه
- تحلیل روند مصرف و راندمان فرآیند
- شناسایی افزایش غیرعادی مصرف
- اتصال به PLC / DCS / SCADA در صورت وجود Interface مناسب
- یکپارچه‌سازی با EMS از طریق خروجی یا سیستم واسط مناسب
- ثبت و تحلیل داده‌های بلندمدت در سیستم مانیتورینگ
- تخصیص مصرف بین واحدهای صنعتی
- محاسبات هزینه داخلی مصرف انرژی در صورت طراحی صحیح Measurement System
- پایش از راه دور در صورت وجود زیرساخت ارتباطی مناسب
مرزبندی مهم: فلومتر TTFSS به‌تنهایی «Leak Detector» نیست. مقایسه Flow / Total در نقاط مختلف شبکه می‌تواند به شناسایی الگوهای غیرعادی مصرف کمک کند، اما تشخیص قطعی نشتی به طراحی سیستم، محل اندازه‌گیری، شرایط بهره‌برداری و تحلیل داده وابسته است.
مطالب و پروژه مرتبط
پروژه واقعی اندازه‌گیری گاز پروژه اندازه‌گیری گاز طبیعی با Orifice و Flow Computer
نمونه واقعی استفاده از Pressure / Temperature Compensation و Flow Computer در سیستم اندازه‌گیری گاز طبیعی.
راهنمای انتخاب فناوری آیا یک فلومتر برای تمام سیالات مناسب است؟
مقایسه فناوری‌های مختلف Flow Measurement براساس نوع سیال و شرایط فرآیند.
برای تأیید کاربرد TTFSS: نوع دقیق گاز، Min / Normal / Max Flow، فشار و دما، Density یا Composition، وضعیت رطوبت و ذرات، Hazardous Area، Accuracy Requirement، Actual یا Standard Flow و نوع خروجی موردنیاز باید پیش از انتخاب Variant نهایی مشخص شوند.
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
TRODEKS TTFSS · Technical Specifications
مشخصات فنی فلومتر توربینی گاز TRODEKS سری TTFSS
Gas Turbine Flow Meter for Clean and Dry Gases
نکته فنی مهم مشخصات عددی TTFSS می‌توانند با سایز، Pressure Class، نوع Pickup، Transmitter، Display، Material و Ordering Code تغییر کنند.
مشخصات پایه و اصل عملکرد
| مشخصه | توضیح |
|---|---|
| مدل | TRODEKS TTFSS Series |
| نوع تجهیز | Gas Turbine Flow Meter |
| اصل اندازه‌گیری | چرخش Rotor توربینی توسط جریان گاز و تبدیل عبور پره‌ها به Pulse / Frequency توسط Pickup |
| پارامتر پایه | Rotor Speed / Pulse Frequency |
| پارامتر فرآیندی | Actual Volumetric Flow و Totalized Volume |
| K-Factor | ضریب تبدیل Pulse Frequency به Flow / Volume؛ مقدار واقعی باید برای فلومتر یا Variant دقیق مشخص شود. |
| نوع سیال | گازهای تمیز و خشک در محدوده سازگار با Material، Pressure، Temperature و Flow Range دستگاه |
| Standard / Normal Flow | در صورت نیاز به Nm³/h یا Sm³/h، Pressure / Temperature Compensation و تعریف Base Conditions لازم است. |
| خروجی پایه فناوری | Pulse / Frequency |
مقادیر درج‌شده فعلی؛ نیازمند تأیید Datasheet
| مشخصه | مقدار درج‌شده فعلی | وضعیت |
|---|---|---|
| سایز اسمی | DN25 تا DN300 | تأیید با Datasheet |
| Accuracy | ±1.0%؛ Option اعلام‌شده ±0.5% | تأیید برای Variant دقیق |
| Repeatability | بهتر از ±0.1% | نیازمند سند سازنده |
| Turndown Ratio | تا 20:1 | تابع سایز و Density |
| جهت Flow | Uni-directional | تأیید Variant |
| Maximum Working Pressure | تا 40 bar | وابسته به Body / Flange Class |
| Process Temperature | −20 تا +80°C | نیازمند تأیید |
| Ambient Temperature | −30 تا +70°C | نیازمند تأیید |
| Body Material | SS304 / SS316 | تأیید Ordering Code |
| Rotor Material | Stainless Steel | Grade نیازمند تأیید |
| Bearing | Low-Friction Precision Bearing | Material / Type تأیید شود |
| Connection | Flanged؛ ANSI / DIN / JIS | استاندارد واقعی سفارش تأیید شود |
| Pressure Class | PN16 / PN25 / PN40؛ ANSI 150 / 300 | تأیید سایز و Variant |
نمایشگر، خروجی و ارتباطات
| ویژگی | وضعیت مهندسی |
|---|---|
| Local Display | LCD برای Flow / Total در برخی Variantها؛ نوع نمایشگر باید تأیید شود. |
| Pulse Output | خروجی متداول فناوری Turbine؛ مشخصات الکتریکی Pickup باید برای مدل دقیق بررسی شود. |
| 4–20mA | در صورت وجود Transmitter مناسب؛ نیازمند تأیید Ordering Code |
| RS485 Modbus RTU | Variant-dependent؛ نیازمند تأیید |
| HART | Option احتمالی در برخی Transmitterها؛ تا Datasheet تأیید نشود قطعی نیست. |
| Power Supply | 24VDC یا Battery در اطلاعات فعلی ذکر شده است؛ Variant دقیق باید مشخص شود. |
Pressure / Temperature Compensation
مرزبندی سیستم اندازه‌گیری فلومتر Turbine به‌صورت پایه Actual Volume را اندازه‌گیری می‌کند. وجود Pressure Transmitter، Temperature Sensor، Volume Corrector یا Flow Computer یک قابلیت مستقل از Sensor Body است و باید در Variant یا سیستم اندازه‌گیری سفارش‌شده مشخص شود. وجود Totalizer به‌تنهایی به معنی Standard Volume Compensation نیست.
IP Rating و Hazardous Area
IP Rating IP65 / IP67 در اطلاعات فعلی ذکر شده‌اند .
Explosion Protection کدهای Ex ia IIC T4 یا Ex d IIC T6 در Specification نهایی درج شده و در Certificate ارائه میشود .
سازگاری با گازها
- Natural Gas: قابل بررسی با توجه به Pressure، Temperature و Hazardous Area
- Compressed Air: مناسب برای بررسی در صورت تمیزی و خشکی کافی
- N₂ / Ar: قابل بررسی
- CO₂: فشار، دما و فاز گاز باید کنترل شود.
- O₂: فقط پس از تأیید رسمی Oxygen Service، Cleaning و Material
- Hydrocarbon Gases: خطر Condensation و تغییر فاز باید بررسی شود.
- Biogas: رطوبت، H₂S، ذرات و خورندگی باید پیش از انتخاب بررسی شوند.
امکانات اختیاری؛ فقط با تأیید Variant
Pressure Transmitter
Temperature Sensor
Flow Computer
Volume Corrector
Data Logger
HART
Remote Display
Battery Power / Backup
Wireless Communication و Custom Calibration Certificate نیز در اطلاعات اولیه ذکر شده‌اند .
استانداردها و Compliance
AGA Report No.7، EN 12261 و ISO 9951 از استانداردها / مراجع مرتبط با اندازه‌گیری گاز توسط Turbine Meter هستند؛ اما ذکر آن‌ها در این صفحه نباید به معنی Compliance یا Certification خود TTFSS تلقی شود.
CE، ATEX، IECEx یا هر Approval دیگر فقط در صورت وجود Declaration / Certificate معتبر برای Variant مورد سفارش باید در Datasheet نهایی نوشته شود.
نصب و Straight Run
جهت نصب، Straight Run، Orientation و نیاز به Flow Conditioner باید براساس Manual مدل دقیق تعیین شوند. عبارت «نصب عمودی فقط از پایین به بالا» تا زمانی که Manual رسمی Variant آن را تأیید نکند، به‌عنوان قانون عمومی این سری در نظر گرفته نمی‌شود.
راهنمای Straight Run و فاصله نصب فلومترهاپروژه مرتبط اندازه‌گیری گاز
پروژه اندازه‌گیری گاز طبیعی با Orifice Flow Meter و Flow Computer
نمونه عملی استفاده از Pressure / Temperature Compensation و Flow Computer در یک سیستم اندازه‌گیری گاز.
برای صدور Specification نهایی TTFSS: Ordering Code، Line Size، Min / Normal / Max Flow، Gas Composition / Density، Operating Pressure، Operating Temperature، Process Connection، Hazardous Area، Accuracy Requirement، Actual / Standard Flow و نوع Output / Communication باید مشخص شوند و سپس Datasheet همان Variant مبنای انتخاب قرار گیرد.
© 2021 adakflow.ir. All Rights Reserved
