فلومتر و کنترلر TRODEKS مدل TFP5100
فلومتر و کنترلر TRODEKS مدل TFP5100 یک سیستم اندازهگیری و کنترل جریان با دقت بالا است که برای پایش لحظهای دبی، حجم تجمعی (Total Flow) و کنترل فرآیندهای انتقال مایعات طراحی شده است. این تجهیز با بهرهگیری از سنسور پدلویل (Paddle Wheel) و کنترلر هوشمند، امکان اندازهگیری پایدار جریان، نمایش اطلاعات فرآیندی و ارسال سیگنالهای کنترلی به سیستمهای اتوماسیون صنعتی را فراهم میکند.
کنترلر TFP5100 علاوه بر نمایش دبی لحظهای، حجم کل عبوری، وضعیت عملکرد و پارامترهای فرآیندی، قابلیت ارائه خروجیهای استاندارد صنعتی شامل 4–20 میلیآمپر، خروجی پالسی (Pulse)، ارتباط RS485 (Modbus RTU) و رلههای آلارم قابل برنامهریزی را در اختیار کاربر قرار میدهد. این ویژگیها امکان اتصال مستقیم به سیستمهای PLC، DCS، SCADA، RTU و سایر تجهیزات کنترلی را فراهم میسازد.
به دلیل ساختار مقاوم، دقت مناسب، نصب آسان و قابلیت تنظیم برای انواع سایز لوله و شرایط فرآیندی، فلومتر و کنترلر TFP5100 در طیف گستردهای از صنایع از جمله تصفیه آب و فاضلاب، صنایع شیمیایی، سیستمهای HVAC، تأسیسات ساختمانی، شبکههای آبرسانی، خطوط انتقال مایعات، سیستمهای آبیاری، پایش محیطزیست و فرآیندهای صنعتی مورد استفاده قرار میگیرد.
این تجهیز علاوه بر اندازهگیری جریان، امکان تعریف آلارمهای حد بالا و پایین، کنترل تجهیزات جانبی مانند پمپها و شیرهای برقی، ثبت حجم مصرفی، مانیتورینگ آنلاین و یکپارچهسازی با سیستمهای مدیریت انرژی و اتوماسیون صنعتی را فراهم کرده و راهکاری قابل اعتماد برای کنترل و مدیریت جریان مایعات در کاربردهای صنعتی و تأسیساتی محسوب میشود.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
تصمیم ۳۰ ثانیهای
TFP5100 چه زمانی مناسب است؟
- سیال مایع و نسبتاً تمیز است.
- اندازهگیری اقتصادی و پیوسته دبی موردنیاز است.
- افت فشار پایین اهمیت دارد.
- نمایش محلی Flow و Total موردنیاز است.
- کنترل Pump، Valve یا Alarm براساس دبی موردنظر است.
- ارسال اطلاعات به PLC یا سیستم مانیتورینگ لازم است.
چه زمانی باید بیشتر بررسی شود؟
- سیال دارای ذرات جامد، الیاف یا رسوب زیاد است.
- ویسکوزیته سیال بالا است.
- دقت بسیار بالا یا اندازهگیری مالی موردنیاز است.
- سرعت جریان بسیار پایین است.
- سیال از نظر شیمیایی تهاجمی است.
- فرآیند دارای دما یا فشار بالا است.
TFP5100 چگونه دبی را اندازهگیری میکند؟
در فناوری Paddle Wheel بخشی از انرژی جریان باعث چرخش پروانه میشود. سرعت دوران پروانه در محدوده کاری تجهیز با سرعت سیال ارتباط دارد. سنسور این حرکت را به پالس یا سیگنال الکتریکی تبدیل میکند و کنترلر با استفاده از پارامترهای کالیبراسیون، سرعت جریان را به دبی حجمی تبدیل میکند.
01
عبور سیال مایع از محل نصب سنسور عبور میکند.02
چرخش Paddle جریان باعث دوران پروانه میشود.03
تولید سیگنال سرعت دوران به سیگنال الکتریکی تبدیل میشود.04
Flow & Total کنترلر دبی و حجم تجمعی را محاسبه میکند.پارامترهای اندازهگیری و کنترلی
Flow Rate
نمایش دبی لحظهای سیال در واحد مهندسی انتخابشده.
Totalizer
محاسبه حجم تجمعی عبوری از خط در طول زمان.
Flow Velocity
سرعت جریان مبنای اصلی تبدیل سیگنال Paddle Wheel به Flow است.
Alarm / Control
در صورت وجود خروجی کنترلی، امکان تعریف شرایط Low Flow، High Flow و فرمان کنترلی فراهم میشود.
کاربردهای مستقیم
آب تمیز
Process Water
Cooling Water
آب خام و تصفیهشده
سیستمهای RO
سیستمهای CIP
آب شستشو
Chemical Dosing
برجهای خنککننده
مدارهای بسته آب
آبیاری و کشاورزی
تأسیسات صنعتی
کاربردهای کنترلی و بهرهبرداری
حفاظت از پمپ تشخیص Low Flow و استفاده از سیگنال برای حفاظت فرآیندی پمپ.
کنترل دوزینگ تنظیم تزریق مواد شیمیایی متناسب با دبی خط.
کنترل VFD استفاده از Flow Signal در حلقه کنترل سرعت پمپ.
مدیریت مصرف ثبت حجم مصرفی آب یا سیال در واحدهای مختلف.
Heat Exchanger پایش جریان آب در مدار مبدلهای حرارتی.
Filtration کنترل جریان در سیستمهای فیلتراسیون و عملیات Backwash.
نصب صحیح؛ عامل مهم در دقت Paddle Wheel
فلومتر Paddle Wheel سرعت سیال را در یک نقطه از مقطع لوله اندازهگیری میکند و سپس از آن برای محاسبه دبی کل استفاده میشود. بنابراین کیفیت پروفیل سرعت، موقعیت سنسور، عمق ورود Paddle و قطر داخلی واقعی لوله بر نتیجه اندازهگیری اثر دارند.
Full Pipe لوله در محل اندازهگیری باید کاملاً پر باشد.
Straight Run آشفتگی ناشی از زانو، شیر و پمپ باید کنترل شود.
Insertion Depth عمق نصب سنسور باید مطابق دستورالعمل سازنده باشد.
Pipe Data قطر داخلی واقعی لوله در محاسبه Flow اهمیت دارد.
نکته مهندسی: عدد ثابت برای طول مستقیم بالادست و پاییندست نباید بدون Manual مدل اعلام شود. مقدار موردنیاز به آرایش لولهکشی و تجهیزات اطراف محل نصب بستگی دارد.
چه سیالاتی نیاز به بررسی بیشتری دارند؟
| نوع سیال | وضعیت | دلیل |
|---|---|---|
| آب تمیز | مناسب | یکی از کاربردهای متداول Paddle Wheel |
| محلول شیمیایی تمیز | قابل بررسی | سازگاری تمام Wetted Parts باید کنترل شود. |
| مایع دارای ذرات جامد | محدود | ذرات میتوانند باعث سایش یا گیرکردن Paddle شوند. |
| Slurry | عموماً نامناسب | وجود جامدات و سایش برای مکانیزم چرخان مشکلساز است. |
| سیال بسیار ویسکوز | نیازمند بررسی | Viscosity بر حرکت Paddle و کالیبراسیون اثر میگذارد. |
| سیال دارای الیاف | نامناسب | احتمال پیچیدن الیاف دور Rotor وجود دارد. |
SS316 به معنی سازگاری با همه مواد شیمیایی نیست
در متن اولیه، SS304 و SS316 برای بدنه سنسور ذکر شدهاند. اما برای انتخاب فلومتر در سرویس شیمیایی، تنها جنس بدنه کافی نیست. جنس Paddle، Shaft، Bearing، Seal و O-Ring نیز باید با سیال، غلظت و دمای فرآیند سازگار باشند.
بنابراین برای اسیدها، قلیاها، حلالها و مواد شیمیایی خورنده، Chemical Compatibility باید براساس ترکیب کامل Wetted Parts مدل سفارششده بررسی شود.

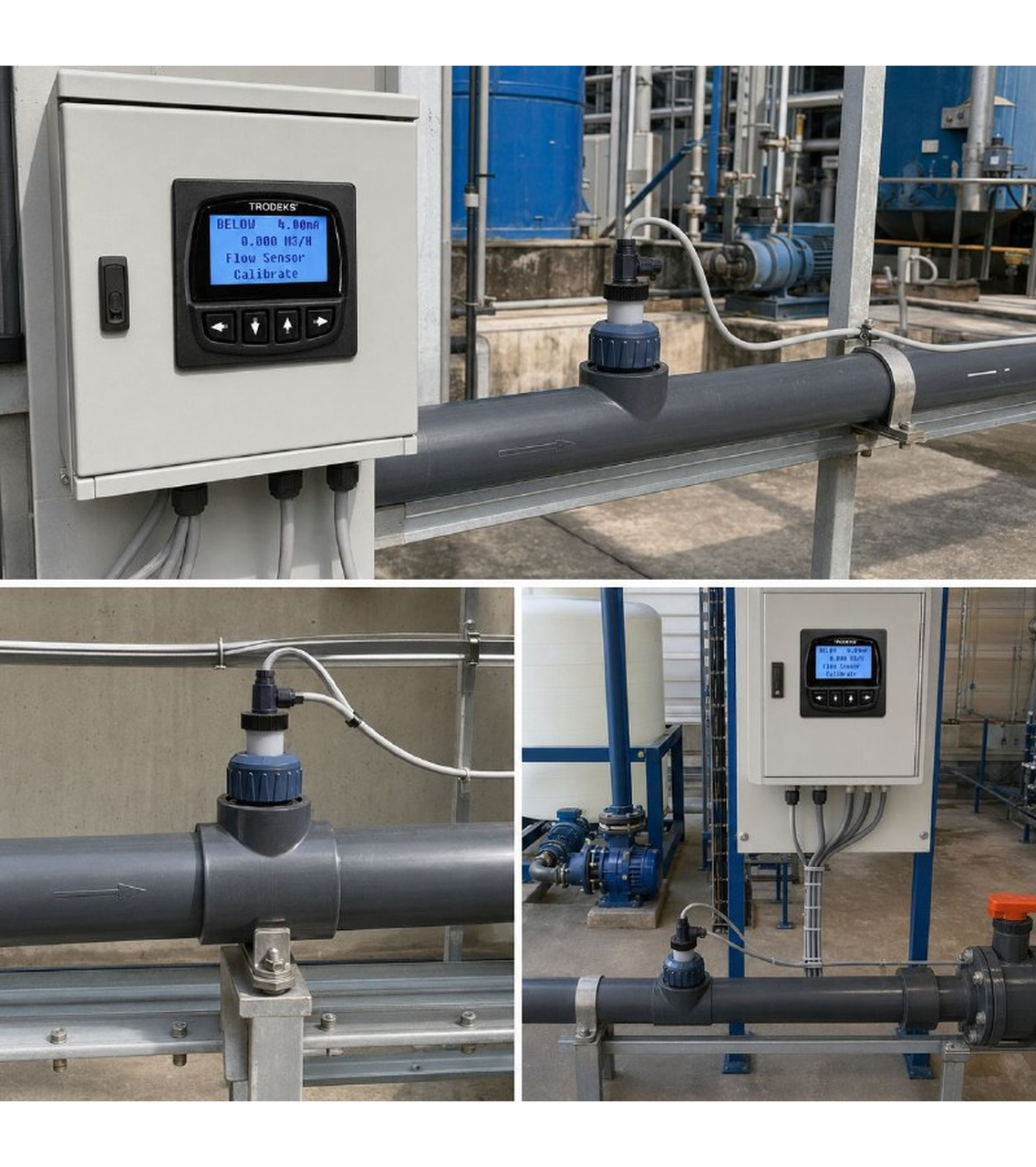

اتصال به سیستم اتوماسیون
Paddle Wheel Sensor
→
TFP5100 Controller
→
4–20mA / Pulse / Relay
→
PLC / HMI / SCADA
وجود 4–20mA، Pulse، Relay و RS485 Modbus RTU در متن اولیه خانواده ذکر شده است؛ پیکربندی دقیق خروجیها باید براساس مدل و کد سفارش نهایی تأیید شود.
TFP5100 فقط یک نمایشگر دبی نیست
Low Flow Alarm
هشدار در صورت کاهش جریان از Set Point تعریفشده.
High Flow Alarm
تشخیص عبور جریان از محدوده مجاز فرآیند.
Proportional Dosing
استفاده از Flow Signal برای تزریق متناسب مواد شیمیایی.
Consumption Monitoring
محاسبه Total Flow برای تحلیل مصرف و گزارش بهرهبرداری.
مزایا و محدودیتهای مهندسی
مزایا
- ساختار اندازهگیری نسبتاً ساده
- پاسخ سریع به تغییرات جریان
- افت فشار پایین در نصب صحیح
- امکان اندازهگیری Flow و Total
- مناسب برای بسیاری از کاربردهای آب
- امکان استفاده در حلقههای کنترلی
- قابل اتصال به سیستم اتوماسیون
- هزینه اجرایی مناسب در بسیاری از پروژهها
محدودیتها
- دارای قطعه متحرک در تماس با سیال است.
- برای Slurry و سیالات دارای الیاف مناسب نیست.
- به پروفیل سرعت جریان حساس است.
- رسوب میتواند روی حرکت Paddle اثر بگذارد.
- برای دبیهای بسیار پایین محدودیت دارد.
- Viscosity بالا میتواند باعث خطای اندازهگیری شود.
- نیازمند بررسی دورهای Rotor و محور است.
چه زمانی فلومتر دیگری مناسبتر است؟
| شرایط فرآیند | فناوری قابل بررسی | دلیل |
|---|---|---|
| آب تمیز و کاربرد اقتصادی | Paddle Wheel | ساختار ساده و مناسب برای Flow Monitoring |
| فاضلاب یا آب دارای جامدات | Electromagnetic | بدون Rotor متحرک در مسیر جریان |
| عدم امکان تماس با سیال | Clamp-On Ultrasonic | اندازهگیری از بیرون لوله |
| دقت بسیار بالا / Mass Flow | Coriolis | اندازهگیری مستقیم جرم |
| سیال رسانا و صنعتی | Magnetic Flow Meter | بدون قطعه متحرک و مناسب بسیاری از مایعات رسانا |
بازرسی و نگهداری
- بررسی آزاد بودن حرکت Paddle
- کنترل رسوب یا آلودگی روی Rotor
- بازرسی محور و Bearing در سرویسهای طولانیمدت
- کنترل نشتی محل اتصال سنسور
- بررسی وضعیت Seal و O-Ring
- کنترل کابل و اتصالات الکتریکی
- مقایسه دورهای Flow Reading با شرایط واقعی فرآیند
- بررسی K-Factor پس از تغییر سایز، لوله یا محل نصب
اطلاعات لازم برای انتخاب TFP5100
نوع سیال
Min / Normal / Max Flow
سایز لوله
جنس لوله
قطر داخلی لوله
Operating Pressure
Operating Temperature
Viscosity
Chemical Compatibility
نوع اتصال
Output Requirement
Alarm / Control Requirement
پرسشهای متداول
جمعبندی مهندسی
TRODEKS TFP5100 یک سیستم Paddle Wheel برای اندازهگیری و کنترل دبی مایعات است که میتواند برای آب تمیز، آب فرآیندی، مدارهای خنککننده، RO، برخی خطوط شیمیایی سازگار و کاربردهای عمومی صنعتی مورد استفاده قرار گیرد.
مزیت اصلی این فناوری، ساختار نسبتاً ساده، پاسخ سریع، افت فشار پایین و امکان استفاده از سیگنال Flow در سیستمهای کنترلی است. در مقابل، وجود Paddle متحرک باعث میشود تمیزی سیال، رسوب، ویسکوزیته، ذرات، کیفیت نصب و پروفیل جریان در انتخاب و بهرهبرداری آن اهمیت ویژهای داشته باشند.
اطلاعات نیازمند تأیید فنی
برند: TRODEKS
مدل: TFP5100
نوع تجهیز: Paddle Wheel Flow Meter & Controller
اصل اندازهگیری: Velocity Measurement by Rotating Paddle Wheel
مواردی که باید با Datasheet نهایی تأیید شوند: Accuracy، Repeatability، Flow Range، Velocity Range، Pipe Size Range، Pressure Rating، Temperature Rating، SS304/SS316 Configuration، Paddle Material، Shaft Material، Bearing Material، Seal/O-Ring Material، Chemical Compatibility، K-Factor، Display Functions، Power Supply، 4–20mA، Pulse Output، Relay Outputs، RS485 Modbus RTU، IP Rating، Mounting Configuration و Straight Run Requirements.
فلومتر و کنترلر جریان TRODEKS مدل TFP5100 برای اندازهگیری، نمایش، پایش و کنترل دبی انواع مایعات با ویسکوزیته پایین در خطوط لوله صنعتی و تأسیساتی طراحی شده است. این تجهیز با بهرهگیری از فناوری Paddle Wheel و اندازهگیری سرعت چرخش پروانه، دبی لحظهای، حجم تجمعی (Total Flow)، سرعت جریان و وضعیت عملکرد سیستم را با دقت مناسب محاسبه کرده و اطلاعات را بهصورت لحظهای روی نمایشگر نمایش میدهد یا به سیستمهای کنترلی ارسال میکند.
کاربرد اصلی این دستگاه شامل اندازهگیری جریان آب خام، آب آشامیدنی، آب صنعتی، آب فرآیندی، آب خنککننده، آب تصفیهشده، سیستمهای اسمز معکوس (RO)، آبشیرینکنها، محلولهای شیمیایی سازگار، خطوط انتقال مایعات، تجهیزات شستشوی در محل (CIP)، سیستمهای آبیاری، استخرها، برجهای خنککننده، ماشینآلات صنعتی و انواع خطوط تولید است. طراحی این تجهیز موجب ایجاد افت فشار بسیار کم در مسیر جریان شده و عملکردی پایدار در کاربردهای اندازهگیری مداوم فراهم میکند.
TFP5100 علاوه بر اندازهگیری جریان، قابلیت کنترل پمپها، فرمان به شیرهای برقی، ایجاد آلارم، کنترل فرآیند، مدیریت مصرف آب، ثبت اطلاعات بهرهبرداری، کنترل تزریق مواد شیمیایی و ارسال داده به سیستمهای PLC، DCS، SCADA، HMI و سایر سامانههای اتوماسیون صنعتی را نیز فراهم میکند. همچنین با بهرهگیری از خروجیهای استاندارد صنعتی شامل 4–20mA، Pulse، RS485 Modbus RTU و رلههای قابل برنامهریزی، امکان یکپارچهسازی آسان با تجهیزات کنترلی و مانیتورینگ وجود دارد.
به دلیل دقت مناسب، پاسخدهی سریع، قابلیت اطمینان بالا، نصب آسان، مصرف انرژی پایین، هزینه نگهداری اندک و عملکرد پایدار، فلومتر و کنترلر جریان TRODEKS مدل TFP5100 انتخابی ایدهآل برای صنایع آب و فاضلاب، صنایع غذایی و نوشیدنی، صنایع دارویی، صنایع شیمیایی، نیروگاهها، صنایع فولاد، معادن، پتروشیمی، تأسیسات ساختمانی، سیستمهای HVAC و بسیاری از فرآیندهای صنعتی و تأسیساتی محسوب میشود.
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
مشخصات اندازهگیری
| پارامتر | مشخصات |
|---|---|
| تکنولوژی اندازهگیری | Paddle Wheel (پدلویل) |
| نوع اندازهگیری | اندازهگیری دبی حجمی مایعات |
| دقت اندازهگیری | ±1% |
| تکرارپذیری | ±0.5% |
| خطی بودن (Linearity) | ±1% |
| حداکثر فرکانس شمارش | 10 kHz (معادل 12000 rpm) |
نمایشگر
| نوع نمایشگر | LCD ماتریسی با نور پسزمینه |
| اطلاعات قابل نمایش | دبی لحظهای، حجم تجمعی (Totalizer)، وضعیت خروجیها و پارامترهای تنظیمات |
ورودی سنسور
| نوع سنسور | سنسور Paddle Wheel پلاگینی |
| سازگاری | قابلیت اتصال به سنسورهای همخانواده |
خروجیها
| خروجی آنالوگ | 4–20 mA |
| خروجی پالسی | Pulse Output |
| ارتباط دیجیتال | RS485 |
| پروتکل ارتباطی | Modbus RTU |
| خروجی رله | رله آلارم قابل برنامهریزی |
منبع تغذیه
| ولتاژ تغذیه | 9 تا 26 ولت DC |
| ولتاژ پیشنهادی | 24VDC |
| مصرف توان | حدود 1 وات |
ارتباطات صنعتی
| پروتکل ارتباطی | RS485 Modbus RTU |
| قابلیت اتصال | PLC، DCS، HMI، SCADA و سایر سیستمهای اتوماسیون صنعتی |
| انتقال داده | قابلیت انتقال اطلاعات در فواصل طولانی |
شرایط محیطی
| دمای کاری | -20 تا +70 درجه سانتیگراد |
| رطوبت مجاز | 0 تا 95 درصد (بدون میعان) |
| درجه حفاظت | IP65 |
جنس قطعات در تماس با سیال
| استاندارد | استنلس استیل SS304 |
| اختیاری | استنلس استیل SS316 |
روشهای نصب
| روش نصب | نصب پنلی، دیواری یا اینلاین روی لوله |
سایزهای قابل ارائه
| سایز اسمی | DN25، DN40، DN50، DN65، DN80، DN100، DN125 و DN200 |
| سایز اتصال | 1"، 1¼"، 2"، 2½"، 3"، 4"، 5" و 8" |
استاندارد فلنج
| استانداردهای قابل ارائه | PN16، PN25، ANSI Class 150، JIS 10K و سایر استانداردها بنا به سفارش |
واحدهای اندازهگیری
| واحدهای قابل انتخاب | m³/h، L/min و L/s |
قابلیتها و ویژگیها
- دقت و پایداری بالا در اندازهگیری
- افت فشار بسیار کم
- نویز و تلاطم هیدرولیکی پایین
- نصب و راهاندازی آسان
- مقاومت بالا در برابر تداخلات الکترومغناطیسی (EMI)
- قابلیت کنترل فرآیند و تجهیزات جانبی
- ثبت حجم تجمعی (Totalizer)
- نمایشگر LCD با نور پسزمینه
- مناسب برای کارکرد مداوم 24 ساعته
- نگهداری آسان و هزینه سرویس پایین
- طول عمر بالا
- قابلیت سفارشیسازی متناسب با نیاز پروژه
سیالات قابل اندازهگیری
- آب خام
- آب آشامیدنی
- آب صنعتی
- آب فرآیندی
- آب خنککننده
- آب تصفیهشده
- محلولهای شیمیایی سازگار
- مایعات با ویسکوزیته پایین
