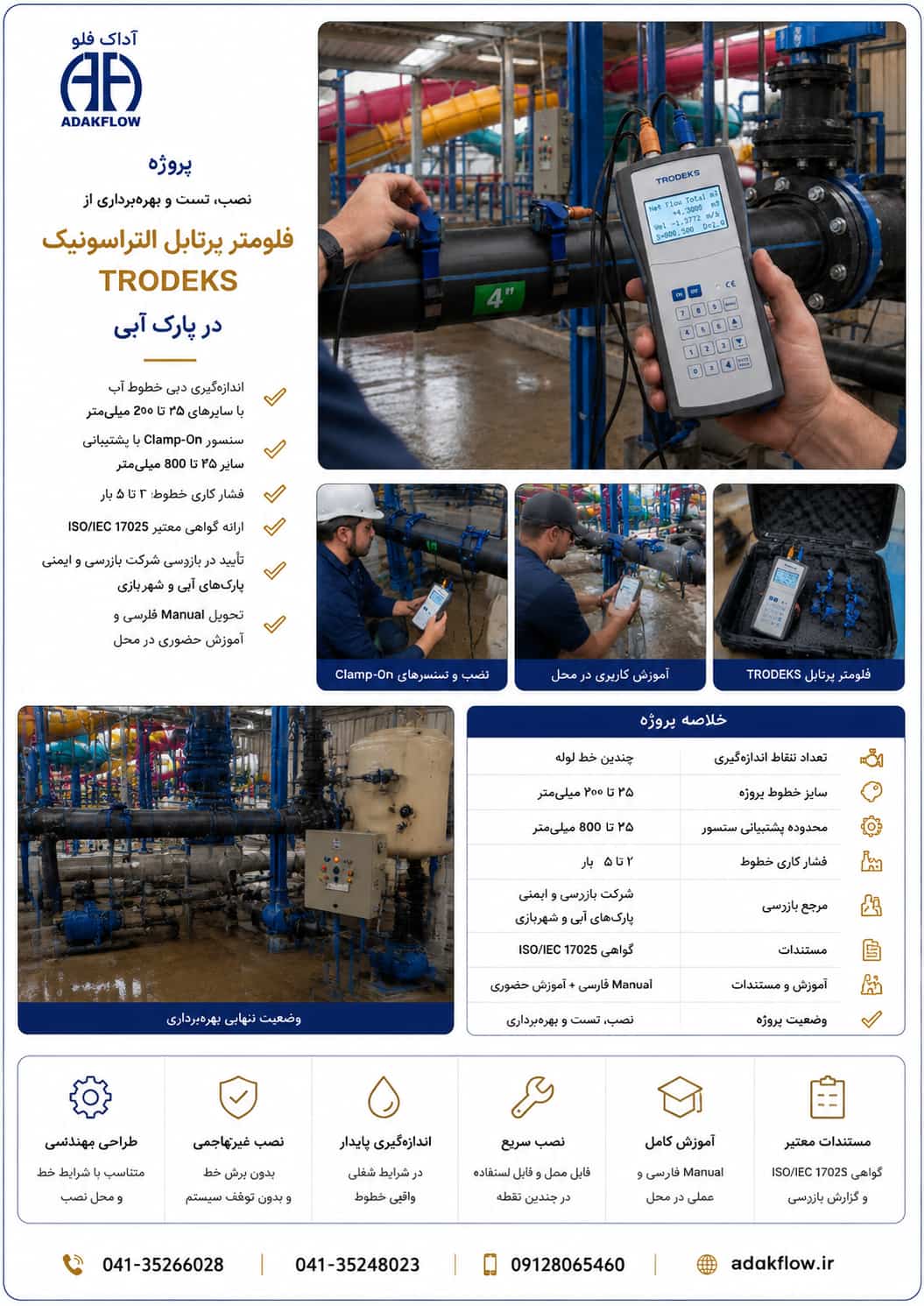

اندازهگیری دبی خطوط آب پارک آبی با فلومتر پرتابل التراسونیک TRODEKS
تأمین، نصب، تنظیم، تست و بهرهبرداری از فلومتر پرتابل التراسونیک TRODEKS برای اندازهگیری دبی خطوط آب با سایزهای 25 تا 200 میلیمتر و فشار کاری 2 تا 5 بار، همراه با سنسور Clamp-On با محدوده پشتیبانی 25 تا 800 میلیمتر، مستندات مرتبط با ISO/IEC 17025، بازرسی پروژه، آموزش عملی در محل و تحویل Manual فارسی تهیهشده توسط آداکفلو.
خلاصه پروژه
| محل اجرا | مجموعه پارک آبی |
| صنعت | پارک آبی و مجموعه تفریحی |
| هدف پروژه | اندازهگیری و بررسی میدانی دبی خطوط آب مجموعه |
| مسئله اصلی | نیاز به اندازهگیری دبی بدون برش یا ایجاد تغییر دائمی در خطوط |
| سایز خطوط اجراشده | 25 تا 200 میلیمتر |
| فشار کاری خطوط پروژه | 2 تا 5 bar |
| تجهیز اصلی | فلومتر پرتابل التراسونیک TRODEKS |
| نوع سنسور | Ultrasonic Clamp-On |
| محدوده سایزی سنسور تحویلی | 25 تا 800 میلیمتر |
| روش اندازهگیری | Ultrasonic Transit-Time مطابق مشخصات مدل تجهیز تحویلی |
| سیال پروژه | آب |
| پارامتر مورد اندازهگیری | دبی جریان |
| روش نصب | Clamp-On؛ نصب سنسورها روی سطح خارجی لوله |
| مرجع بازرسی | شرکت بازرسی و ایمنی پارکهای آبی و شهربازی |
| مستندات | مستندات مرتبط با گواهی معتبر ISO/IEC 17025 |
| آموزش | آموزش عملی نصب، تنظیم و کاربری فلومتر در محل پروژه |
| راهنمای کاربری | Manual فارسی تهیهشده توسط آداکفلو و تحویلشده به مشتری |
| وضعیت پروژه | نصب، تست، آموزش و بهرهبرداری انجام شده است |
| تاریخ اجرا | اطلاعات این بخش در اسناد فعلی پروژه ثبت نشده است. |
مسئله مهندسی پروژه
در شبکههای گردش و انتقال آب پارکهای آبی، خطوط مختلفی با قطرهای متفاوت برای انتقال و گردش آب مورد استفاده قرار میگیرند. بررسی دبی واقعی این خطوط میتواند برای ارزیابی وضعیت بهرهبرداری، بررسی عملکرد تجهیزات و تحلیل شرایط هیدرولیکی شبکه موردنیاز باشد.
در این پروژه، اندازهگیری دبی روی خطوطی با سایزهای مختلف از 25 تا 200 میلیمتر و در فشار کاری حدود 2 تا 5 بار موردنیاز بود.
یکی از محدودیتهای اجرایی، نامطلوب بودن ایجاد تغییر مکانیکی دائمی در خطوط صرفاً برای انجام اندازهگیری بود. استفاده از برخی فلومترهای In-Line میتوانست نیازمند برش لوله، نصب فلنج یا اتصال جدید و در برخی شرایط توقف بخشی از سیستم باشد.
همچنین به دلیل وجود خطوط با قطرهای مختلف، استفاده از یک تجهیز قابل حمل که امکان انتقال بین نقاط مختلف شبکه را داشته باشد، از نظر اجرایی اهمیت داشت.
بنابراین پروژه فقط شامل تهیه یک فلومتر نبود و انتخاب محل اندازهگیری، ورود صحیح مشخصات لوله، نصب مناسب سنسورها، کنترل سیگنال و آموزش بهرهبردار نیز بخشی از راهکار اجرایی محسوب میشد.
چرا فلومتر پرتابل التراسونیک انتخاب شد؟
انتخاب فلومتر پرتابل التراسونیک TRODEKS در این پروژه بر اساس شرایط واقعی سایت و نیاز بهرهبردار انجام شد.
مهمترین دلایل انتخاب این راهکار شامل امکان اندازهگیری بدون برش لوله، وجود خطوط با سایزهای مختلف و نیاز به استفاده از یک دستگاه پرتابل در نقاط مختلف مجموعه بود.
سنسور Clamp-On تحویلی همراه دستگاه، محدوده سایزی 25 تا 800 میلیمتر را پشتیبانی میکرد و به همین دلیل محدوده خطوط موجود در این پروژه، یعنی 25 تا 200 میلیمتر، در محدوده سایزی سنسور قرار داشت.
با این حال، قرارگرفتن یک خط در محدوده سایزی سنسور بهتنهایی برای تأیید امکان اندازهگیری کافی نیست. جنس و ساختار لوله، ضخامت دیواره، وضعیت سطح، وجود رسوب، شرایط سیال، وجود حباب و کیفیت دریافت سیگنال نیز باید بررسی شوند.
راهکار اجراشده
بررسی شرایط محل
خطوط موردنظر از نظر سایز، شرایط بهرهبرداری، دسترسی مکانیکی و امکان نصب خارجی سنسورها بررسی شدند. سایز خطوط پروژه از 25 تا 200 میلیمتر و فشار کاری مشاهدهشده 2 تا 5 بار بود.
انتخاب فلومتر و سنسور
فلومتر پرتابل التراسونیک TRODEKS همراه با سنسور Clamp-On با محدوده سایزی 25 تا 800 میلیمتر برای پروژه انتخاب شد.
انتخاب نقطه اندازهگیری
برای هر خط، محل نصب سنسورها با توجه به شرایط واقعی سایت و وضعیت جریان انتخاب شد. وجود تجهیزاتی مانند پمپ، شیر، زانویی و سهراهی در انتخاب نقطه اندازهگیری مورد توجه قرار گرفت.
آمادهسازی سطح لوله
سطح خارجی لوله در محل نصب سنسورها برای ایجاد تماس مناسب و انتقال بهتر سیگنال التراسونیک آماده شد.
نصب سنسورهای Clamp-On
سنسورها متناسب با مشخصات واقعی هر خط و تنظیمات موردنیاز دستگاه روی سطح خارجی لوله نصب شدند.
تنظیم و پیکربندی دستگاه
اطلاعات موردنیاز مربوط به لوله و سیال در فلومتر وارد شد. هر خط بهصورت مستقل تنظیم شد و از یک تنظیم ثابت برای تمام سایزها استفاده نشد.
کنترل سیگنال و عملکرد
پس از نصب، وضعیت دریافت و پایداری سیگنال بررسی شد و در صورت نیاز، موقعیت سنسورها یا تنظیمات دستگاه اصلاح گردید.
تست و بهرهبرداری
پس از تکمیل تنظیمات و بررسی عملکرد، اندازهگیری دبی در خطوط موردنظر انجام و تجهیز وارد مرحله بهرهبرداری شد.
بازرسی پروژه
تجهیز و مستندات مربوط به پروژه در فرایند بررسی شرکت بازرسی و ایمنی پارکهای آبی و شهربازی قرار گرفت.
ارائه مستندات ISO/IEC 17025
مستندات مرتبط با گواهی معتبر ISO/IEC 17025 در چارچوب مدارک پروژه ارائه شد.
تهیه و تحویل Manual فارسی
آداکفلو برای استفاده آسانتر بهرهبردار، راهنمای فارسی کار با فلومتر پرتابل التراسونیک را تهیه و همراه دستگاه تحویل مشتری داد.
آموزش عملی در محل
آموزش عملی شامل انتخاب محل اندازهگیری، نصب سنسورها، ورود اطلاعات خط، تنظیم دستگاه، کنترل سیگنال، قرائت دبی و جابهجایی دستگاه بین خطوط مختلف در محل پروژه ارائه شد.
اصل اندازهگیری فلومتر پرتابل التراسونیک
در روش Transit-Time، ترنسدیوسرهای التراسونیک روی سطح خارجی لوله نصب میشوند و سیگنال التراسونیک در جهت جریان و خلاف جهت جریان ارسال و دریافت میشود.
حرکت سیال باعث ایجاد اختلاف در زمان عبور سیگنال در دو جهت میشود. دستگاه با تحلیل این اختلاف زمانی و اطلاعات تعریفشده مربوط به لوله و سیال، سرعت متوسط جریان را محاسبه میکند.
سپس دبی حجمی بر اساس سرعت متوسط جریان و سطح مقطع داخلی مؤثر لوله محاسبه میشود.
در این رابطه، Q دبی حجمی، V سرعت متوسط جریان و A سطح مقطع داخلی مؤثر لوله است.
جزئیات حساس طراحی و نصب
سایز خطوط
خطوط واقعی این پروژه در محدوده 25 تا 200 میلیمتر بودند. با تغییر قطر خط، پارامترهای مربوط به تنظیم دستگاه و نصب سنسورها نیز باید متناسب با همان خط بازتعریف شوند.
محدوده سنسور
سنسور تحویلی محدوده 25 تا 800 میلیمتر را پشتیبانی میکرد. این عدد مشخصه سنسور است و نباید با سایز خطوط اجراشده پروژه اشتباه گرفته شود.
فشار خط
فشار کاری خطوط در شرایط واقعی این پروژه بین 2 تا 5 بار بود. به دلیل نصب خارجی سنسورهای Clamp-On، سنسورها در تماس مستقیم با فشار فرایند قرار نمیگیرند، اما شرایط مکانیکی و فرایندی خط همچنان باید در ارزیابی پروژه لحاظ شود.
مشخصات لوله
قطر خارجی، ضخامت دیواره، جنس لوله و در صورت وجود، پوشش یا لاینینگ داخلی، از اطلاعات مهم برای تنظیم صحیح فلومتر هستند.
کیفیت سطح خارجی
وجود خوردگی، رنگ ضخیم، آلودگی یا ناهمواری شدید میتواند کیفیت انتقال سیگنال التراسونیک را تحت تأثیر قرار دهد.
کوپلینگ سنسورها
تماس مناسب بین سنسور و سطح لوله و استفاده صحیح از ماده کوپلنت در دریافت مناسب سیگنال اهمیت دارد.
شرایط جریان
حضور تجهیزاتی مانند پمپ، شیر، زانویی و سهراهی در نزدیکی محل نصب میتواند پروفیل سرعت جریان را تغییر دهد و در انتخاب محل اندازهگیری باید مورد توجه قرار گیرد.
وجود حباب یا هوا
وجود مقدار قابل توجه حباب یا هوا در سیال میتواند موجب تضعیف یا ناپایداری سیگنال التراسونیک شود.
پر بودن خط
شرایط پرشدگی خط باید با الزامات فناوری Transit-Time تطبیق داشته باشد و خطوط نیمهپر نباید بدون بررسی فنی مشابه خطوط کاملاً پر در نظر گرفته شوند.
کنترل کیفیت سیگنال
صرف نمایش عدد روی صفحه دستگاه برای پذیرش اندازهگیری کافی نیست و وضعیت کیفیت و پایداری سیگنال نیز باید بررسی شود.
مستندات تصویری اجرای پروژه
Alt پیشنهادی: بررسی خط لوله آب پارک آبی پیش از نصب فلومتر پرتابل التراسونیک
Alt پیشنهادی: فلومتر پرتابل التراسونیک TRODEKS مورد استفاده در پروژه پارک آبی
Alt پیشنهادی: آمادهسازی سطح لوله برای نصب سنسور فلومتر التراسونیک Clamp-On
Alt پیشنهادی: نصب سنسورهای التراسونیک روی خط لوله پارک آبی
Alt پیشنهادی: تنظیم و تست فلومتر پرتابل التراسونیک TRODEKS در محل پروژه
Alt پیشنهادی: آموزش عملی کار با فلومتر پرتابل التراسونیک در محل پارک آبی
Alt پیشنهادی: بهرهبرداری فلومتر پرتابل TRODEKS برای اندازهگیری دبی خطوط آب
تصاویر واقعی پروژه باید بدون تغییر نسبت تصویر و بدون استفاده از تصاویر ساختگی بهجای مستندات اجرایی در این بخش قرار گیرند.
نتیجه نصب و راهاندازی
فلومتر پرتابل التراسونیک TRODEKS برای اندازهگیری دبی خطوط آب با سایزهای 25 تا 200 میلیمتر در مجموعه پارک آبی نصب، تنظیم و مورد استفاده قرار گرفت.
فشار خطوط مورد بررسی در زمان اجرای پروژه در محدوده 2 تا 5 بار قرار داشت و سنسور Clamp-On تحویلی با محدوده سایزی 25 تا 800 میلیمتر، سایز خطوط مورد اندازهگیری در این پروژه را پوشش میداد.
تجهیز و مستندات مرتبط در فرایند بررسی شرکت بازرسی و ایمنی پارکهای آبی و شهربازی قرار گرفت و پس از نصب، تنظیم و بررسی عملکرد، سیستم برای بهرهبرداری تحویل شد.
در کنار تجهیز، مستندات مرتبط با ISO/IEC 17025، Manual فارسی تهیهشده توسط آداکفلو و آموزش عملی کار با فلومتر نیز به بهرهبردار ارائه شد.
تجربه مهندسی بهدستآمده
یکی از نکات مهم این پروژه، وجود خطوط با قطرهای متفاوت در یک مجموعه واحد بود. در چنین شرایطی مزیت فلومتر پرتابل فقط در قابل حمل بودن دستگاه خلاصه نمیشود، بلکه امکان استفاده از یک سیستم اندازهگیری روی نقاط مختلف شبکه بدون ایجاد یک فلومتر دائمی برای هر خط اهمیت بیشتری پیدا میکند.
در این پروژه خطوط 25 تا 200 میلیمتر توسط سنسوری پوشش داده شدند که محدوده سایزی آن تا 800 میلیمتر ادامه داشت. با این حال تغییر سایز خط به معنی امکان استفاده از تنظیمات قبلی نیست و اطلاعات هر خط باید جداگانه در دستگاه تعریف شود.
تجربه اجرایی دیگر، اهمیت آموزش اپراتور بود. دستگاه پرتابل ممکن است پس از تحویل بارها روی خطوط مختلف مورد استفاده قرار گیرد. بنابراین انتخاب نقطه مناسب، نصب صحیح سنسورها و ورود دقیق اطلاعات خط، بخشی از کیفیت اندازهگیری است.
به همین دلیل Manual فارسی و آموزش حضوری در محل، بهعنوان بخشی از تحویل فنی پروژه در نظر گرفته شد.
بازرسی و نگهداری پیشنهادی
- بررسی سلامت سنسورها و کابلها پیش از هر استفاده
- کنترل کانکتورها و اتصالات
- تمیزکردن سطح سنسورها پس از اندازهگیری
- کنترل وضعیت سطح لوله پیش از نصب
- استفاده صحیح از ماده کوپلنت
- بررسی اطلاعات سایز، جنس و ضخامت لوله پیش از اندازهگیری
- کنترل کیفیت و پایداری سیگنال پس از نصب
- جلوگیری از آسیب مکانیکی به سنسور و کابلها
- نگهداری صحیح دستگاه و متعلقات
- بررسی دورهای وضعیت کالیبراسیون بر اساس الزامات کیفی بهرهبردار
- مقایسه دورهای با روش مرجع در کاربردهایی که نیازمند تأیید مستقل هستند
فاصله زمانی مشخصی برای کالیبراسیون یا بازرسی در این صفحه اعلام نمیشود و باید بر اساس مستندات رسمی سازنده، الزامات سیستم کیفیت بهرهبردار و شرایط واقعی استفاده تعیین شود.
این راهکار برای چه پروژههایی قابل بررسی است؟
| شرایط پروژه | ارزیابی اولیه | اقدام مهندسی |
|---|---|---|
| خطوط 25 تا 200 میلیمتر مشابه پروژه اجراشده | مناسب برای بررسی | کنترل جنس، ضخامت، سیال و شرایط نصب |
| خطوط تا 800 میلیمتر | در محدوده سایزی سنسور تحویلی | بررسی فنی شرایط واقعی خط پیش از تأیید |
| نیاز به اندازهگیری بدون برش لوله | مناسب برای بررسی | ارزیابی روش Clamp-On |
| اندازهگیری روی چند خط با قطرهای متفاوت | مناسب برای بررسی | تعریف تنظیمات مستقل برای هر خط |
| خطوط تحت فشار | قابل بررسی | کنترل شرایط مکانیکی و فرایندی خط |
| وجود رسوب یا لاینینگ داخلی قابل توجه | نیازمند بررسی | بررسی کیفیت سیگنال یا تست میدانی |
| وجود مقدار قابل توجه هوا یا حباب | شرایط مرزی | تست عملی یا بررسی فناوری جایگزین |
| خط نیمهپر | نامناسب برای انتخاب مستقیم | بررسی فناوری مناسب جریان نیمهپر |
| نیاز به اندازهگیری دائمی | نیازمند بررسی | مقایسه مدل پرتابل و فلومتر ثابت |
پرسشهای متداول پروژه
سایز خطوط واقعی این پروژه چقدر بود؟
خطوط مورد اندازهگیری دارای سایزهای مختلف از 25 تا 200 میلیمتر بودند.
سنسور فلومتر چه محدودهای را پشتیبانی میکرد؟
سنسور Clamp-On تحویلی همراه دستگاه، محدوده سایزی 25 تا 800 میلیمتر را پشتیبانی میکرد.
آیا در این پروژه روی لوله 800 میلیمتر نیز اندازهگیری انجام شد؟
خیر. حداکثر سایز خطوط اجراشده در این پروژه 200 میلیمتر بود. عدد 800 میلیمتر مربوط به محدوده قابل پشتیبانی سنسور است.
فشار خطوط پروژه چقدر بود؟
فشار کاری مشاهدهشده خطوط در زمان اجرای پروژه بین 2 تا 5 بار بود.
چه مرجعی پروژه را بررسی کرد؟
تجهیز و مستندات پروژه در فرایند بررسی شرکت بازرسی و ایمنی پارکهای آبی و شهربازی قرار گرفت.
آیا همراه دستگاه آموزش نیز ارائه شد؟
بله. آموزش عملی نصب، تنظیم و استفاده از دستگاه در محل پروژه انجام شد و Manual فارسی تهیهشده توسط آداکفلو نیز به مشتری تحویل گردید.
آیا محدوده 25 تا 800 میلیمتر به معنی عملکرد قطعی روی تمام خطوط این محدوده است؟
خیر. محدوده سایزی فقط یکی از معیارهای انتخاب است و جنس و ضخامت لوله، شرایط سیال، رسوبات، حباب، وضعیت جریان و کیفیت سیگنال نیز باید بررسی شوند.
منابع فنی
- Manual رسمی فلومتر پرتابل التراسونیک TRODEKS مورد استفاده در پروژه
- Datasheet رسمی مدل تجهیز تحویلی
- گواهی و مستندات مرتبط با ISO/IEC 17025 ارائهشده در پروژه
- مدارک و گزارشهای بازرسی پروژه، در صورت مجاز بودن انتشار
- Manual فارسی تهیهشده توسط آداکفلو
- مستندات نصب، تست و راهاندازی پروژه
جمعبندی مهندسی پروژه
در این پروژه، اندازهگیری دبی خطوط آب یک مجموعه پارک آبی با سایزهای 25 تا 200 میلیمتر و فشار کاری مشاهدهشده 2 تا 5 بار موردنیاز بود. به دلیل نیاز به انجام اندازهگیری بدون برش یا ایجاد تغییر دائمی در خطوط و همچنین وجود سایزهای مختلف در شبکه، فلومتر پرتابل التراسونیک TRODEKS با سنسور Clamp-On انتخاب شد.
سنسور تحویلی محدوده سایزی 25 تا 800 میلیمتر را پشتیبانی میکرد و بنابراین خطوط اجراشده پروژه در محدوده سایزی آن قرار داشتند. مراحل نصب، تنظیم، بررسی سیگنال و تست در محل انجام شد و تجهیز و مستندات مربوطه در فرایند بررسی شرکت بازرسی و ایمنی پارکهای آبی و شهربازی قرار گرفت.
در کنار دستگاه، مستندات مرتبط با ISO/IEC 17025، Manual فارسی تهیهشده توسط آداکفلو و آموزش عملی استفاده از دستگاه به بهرهبردار ارائه شد. تجربه این پروژه نشان داد در فلومترهای پرتابل، انتخاب صحیح تجهیز تنها بخشی از مسئله است و کیفیت نصب سنسورها، تعریف دقیق مشخصات هر خط و آموزش اپراتور نیز نقش مهمی در دستیابی به اندازهگیری قابل استفاده دارند.
درخواست بررسی فنی پروژه مشابه
برای بررسی امکان استفاده از فلومتر پرتابل یا ثابت التراسونیک در پروژه مشابه، اطلاعات واقعی خط و شرایط بهرهبرداری را برای آداکفلو ارسال کنید.
- نوع سیال
- حداقل و حداکثر دبی
- سایز یا قطر خارجی لوله
- ضخامت دیواره
- جنس لوله
- لاینینگ یا پوشش داخلی
- فشار کاری
- دمای کاری
- وضعیت پر یا نیمهپر بودن خط
- عکس و ویدئو محل
- نقشه یا P&ID
- وجود رسوب یا حباب
- هدف اندازهگیری
- نیاز به PLC یا DCS
- محل اجرای پروژه
