فلومتر سطح متغیر (روتامتر) سری TFITD

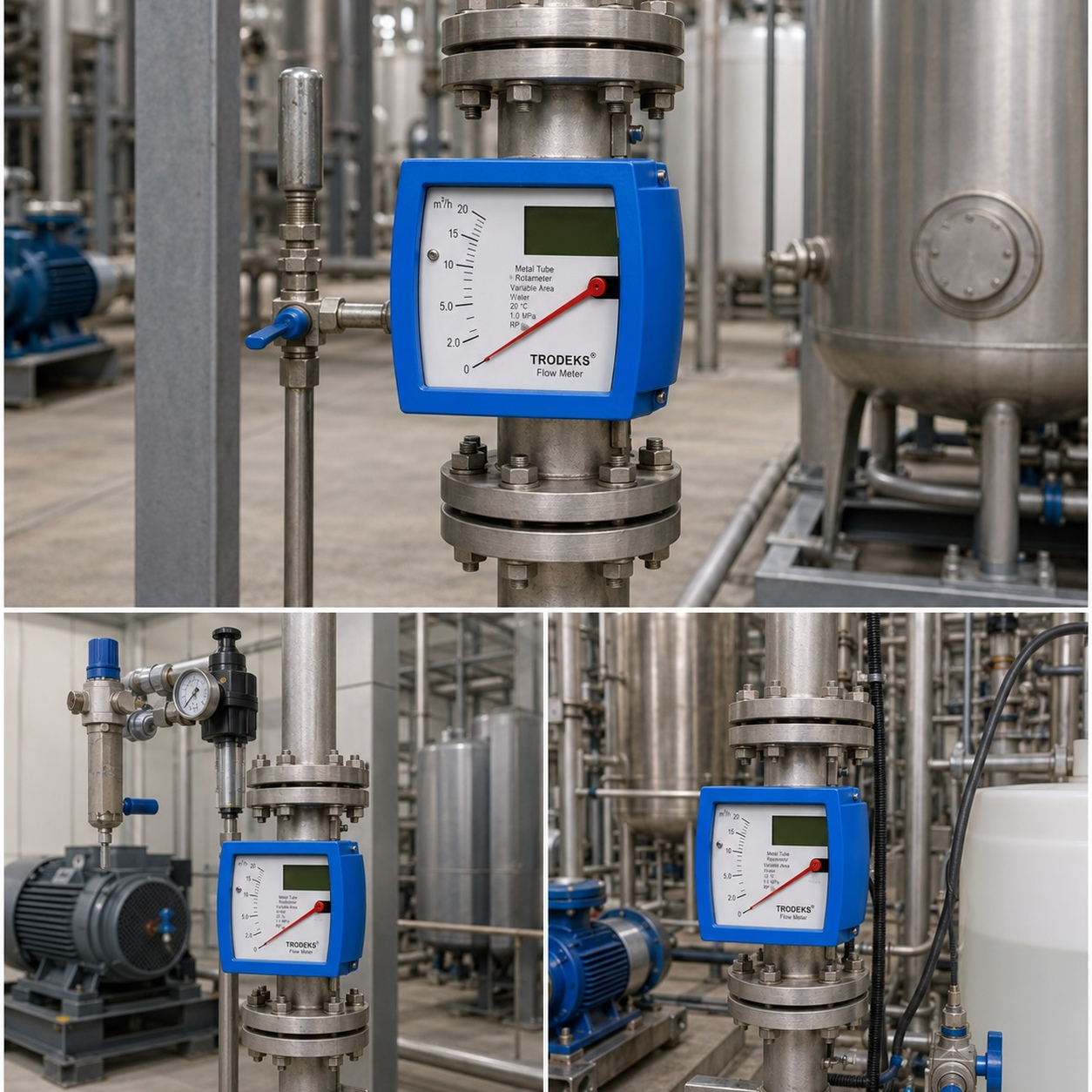

فلومتر سطح متغیر (روتامتر) TRODEKS سری TFITD یک تجهیز صنعتی دقیق و قابلاعتماد برای اندازهگیری پیوسته دبی مایعات و گازها است که بر اساس فناوری Variable Area (VA) یا سطح متغیر طراحی شده است. در این روش، سیال از داخل یک لوله مخروطی عمودی عبور کرده و شناور داخلی (Float) متناسب با نرخ جریان جابهجا میشود. موقعیت شناور بیانگر مقدار دبی بوده و امکان قرائت مستقیم جریان را با دقت و پایداری بالا فراهم میکند.
سری TFITD با بهرهگیری از طراحی مهندسی، کیفیت ساخت بالا و استفاده از متریالهای مقاوم در برابر خوردگی، سایش و شرایط سخت فرآیندی، عملکردی پایدار و طول عمر بالایی را در محیطهای صنعتی تضمین میکند. این فلومتر بدون نیاز به منبع تغذیه خارجی، اندازهگیری دقیق و قابل اطمینانی را ارائه داده و به دلیل افت فشار پایین، نصب آسان و هزینه نگهداری اندک، یکی از اقتصادیترین تجهیزات اندازهگیری دبی در صنایع مختلف محسوب میشود.
فلومترهای سری TFITD در متریالهای مختلف مانند استیل ضدزنگ، PVC، PP، PVDF و سایر آلیاژهای مقاوم، همراه با انواع اتصالات رزوهای، فلنجی یا سفارشی تولید میشوند. همچنین امکان تجهیز دستگاه به ترانسمیتر خروجی 4-20mA، سوئیچ آلارم، نمایشگر محلی و سایر تجهیزات جانبی، این محصول را برای استفاده در سیستمهای اتوماسیون صنعتی، PLC، DCS و SCADA مناسب میسازد.
به دلیل سادگی عملکرد، قابلیت اطمینان بالا و عدم نیاز به تعمیرات پیچیده، روتامتر TRODEKS سری TFITD در صنایع آب و فاضلاب، نفت، گاز، پتروشیمی، صنایع شیمیایی، صنایع غذایی، صنایع دارویی، نیروگاهها، معادن، کارخانههای فولاد، صنایع کاغذ، سیستمهای تصفیه آب، تجهیزات آزمایشگاهی و بسیاری از فرآیندهای صنعتی برای اندازهگیری دقیق جریان مایعات و گازها مورد استفاده قرار میگیرد.
طراحی مستحکم، دقت مناسب، قابلیت سفارشیسازی، مقاومت بالا در برابر شرایط محیطی و فرآیندی، امکان نصب آسان و هزینه بهرهبرداری پایین، فلومتر سطح متغیر TRODEKS سری TFITD را به یکی از گزینههای ایدهآل برای اندازهگیری دبی در کاربردهای صنعتی و فرآیندی تبدیل کرده است.
```
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
تصمیم ۳۰ ثانیهای
TFITD چه زمانی مناسب است؟
- نمایش محلی و سریع دبی موردنیاز است.
- سیال مایع یا گاز با شرایط مشخص فرآیندی است.
- عدم نیاز به برق برای نمایش محلی اهمیت دارد.
- رنج جریان در محدوده کاری روتامتر قرار دارد.
- نصب عمودی مطابق طراحی دستگاه امکانپذیر است.
- سادگی بهرهبرداری و مشاهده مستقیم جریان مهم است.
چه زمانی بررسی بیشتری لازم است؟
- ویسکوزیته مایع بالا یا متغیر است.
- فشار یا دمای فرآیند بالا است.
- سیال خورنده یا ناسازگار با متریال داخلی است.
- گاز با فشار و دمای متغیر اندازهگیری میشود.
- نصب افقی موردنیاز است.
- اندازهگیری تجاری یا Accuracy بسیار سختگیرانه لازم است.
روتامتر TFITD چگونه دبی را اندازهگیری میکند؟
در فلومتر Variable Area، Float داخل مسیر اندازهگیری حرکت میکند. با افزایش جریان، نیروی واردشده از طرف سیال بیشتر شده و Float بالاتر میرود. در نقطهای که نیروهای وارد بر Float به تعادل میرسند، موقعیت آن نمایانگر مقدار دبی است.
01
ورود سیال سیال وارد مسیر اندازهگیری میشود.02
حرکت Float نیروی جریان باعث جابهجایی شناور میشود.03
تعادل Float در ارتفاع متناظر با جریان قرار میگیرد.04
Flow Reading دبی از موقعیت Float خوانده میشود.پارامتر اندازهگیری و خروجی
پارامتر پایه
Float Position
موقعیت Float در مسیر Variable Area نشاندهنده وضعیت تعادل جریان است.
پارامتر نمایششده
Volumetric Flow Rate
موقعیت Float با Scale مناسب به دبی حجمی سیال تبدیل میشود.
Option
4–20mA / Alarm
در صورت وجود Transmitter یا Limit Switch مناسب، وضعیت جریان میتواند به سیستم کنترل منتقل شود.
انتخاب بر اساس نوع سیال
| سیال / شرایط | وضعیت | نکته انتخاب |
|---|---|---|
| آب و مایعات تمیز | مناسب | Range، فشار، دما و متریال بررسی شود. |
| هوای فشرده و گازهای صنعتی | قابل بررسی | فشار، دما و شرایط مرجع Scale باید مشخص باشند. |
| اسید و قلیا | مشروط | تمام Wetted Parts باید از نظر Chemical Compatibility بررسی شوند. |
| مایع ویسکوز | مشروط | Viscosity روی Float Calibration و Pressure Drop اثر دارد. |
| Slurry یا مایع دارای جامدات | عموماً نامناسب | ذرات میتوانند حرکت Float را مختل کرده یا باعث سایش شوند. |
| بخار | نیازمند تأیید | Temperature/Pressure Rating و Scale مناسب بخار باید در مدل دقیق تأیید شود. |
کاربردهای اصلی
آب صنعتی
آب خنککننده
سیستمهای Dosing
مواد شیمیایی سازگار
هوای فشرده
نیتروژن
اکسیژن*
آرگون
CIP
مبدل حرارتی
سیستمهای آزمایشگاهی
خطوط Utility
* برای سرویس اکسیژن باید الزامات متریال، پاکیزگی و Oxygen Service مدل دقیق تأیید شوند.
اندازهگیری گاز؛ Scale بدون فشار و دما معنا ندارد
در روتامتر گاز، موقعیت Float به چگالی گاز وابسته است و چگالی نیز با فشار و دما تغییر میکند. بنابراین Scale روتامتر باید برای گاز مشخص و شرایط مرجع مشخص انتخاب شود.
اگر فشار یا دمای واقعی با شرایط طراحی Scale تفاوت قابلتوجهی داشته باشد، مقدار خواندهشده ممکن است نیازمند Correction باشد. بنابراین در سفارش گاز باید نوع گاز، فشار، دما و واحد دبی مرجع مشخص شوند.
اثر ویسکوزیته روی روتامتر
روتامتر به خواص فیزیکی سیال وابسته است. تغییر ویسکوزیته میتواند نیروی Drag روی Float و در نتیجه موقعیت تعادل آن را تغییر دهد؛ این اثر مخصوصاً در سایزها و Flow Rangeهای خاص میتواند مهم باشد.
بنابراین برای روغنها یا سایر سیالاتی که ویسکوزیته آنها با دما تغییر میکند، بهتر است Viscosity در دمای واقعی بهرهبرداری هنگام انتخاب Scale و سایز اعلام شود.
افت فشار در Variable Area Flow Meter
روتامتر برای ایجاد نیروی لازم جهت نگهداشتن Float در موقعیت تعادل به اختلاف فشار نیاز دارد. بنابراین عبارت «افت فشار صفر» درست نیست.
در بسیاری از کاربردها Pressure Drop یک روتامتر قابل مدیریت است، اما مقدار واقعی آن به سایز، Float، Flow Range، چگالی و نوع سیال وابسته است و باید از داده سازنده بررسی شود.
نمایش محلی و Optionهای اتوماسیون
Local Indicator
نمایش محلی دبی بدون نیاز به تغذیه خارجی در ساختار پایه.
4–20mA Transmitter
در صورت وجود Option مناسب، موقعیت Float به سیگنال آنالوگ تبدیل میشود.
Limit / Alarm Switch
برای اعلام High/Low Flow یا منطق Interlock در نسخههای مجهز.
مرز سیستم: نمایش محلی قابلیت ذاتی روتامتر است، اما 4–20mA، Alarm Switch و اتصال به PLC/DCS/SCADA قابلیت استاندارد همه نسخهها نیستند و باید در کد سفارش یا Datasheet مدل انتخابی تأیید شوند.
نکات کلیدی نصب
Vertical Installation نسخههای استاندارد Variable Area معمولاً به نصب عمودی و جریان از پایین به بالا نیاز دارند؛ مدل دقیق تأیید شود.
Flow Direction جهت جریان باید مطابق طراحی و Arrow تجهیز باشد.
Clean Flow Path رسوب، آلودگی و جامدات میتوانند حرکت Float را مختل کنند.
Valve Position شیر تنظیم جریان باید با آرایش توصیهشده برای سرویس مایع یا گاز نصب شود.
Pressure / Temperature Range مکانیکی فلومتر و Density Correction با شرایط واقعی تطبیق داده شود.
Avoid Pulsation پالس شدید پمپ یا جریان ناپایدار میتواند باعث نوسان Float و خواندن دشوار شود.
قاعده راهاندازی: پیش از تغییر Scale Correction یا تنظیم تجهیزات جانبی، ابتدا نوع سیال، چگالی، ویسکوزیته، فشار، دما، جهت جریان، آزادی حرکت Float و شرایط واقعی نصب بررسی شود.
مزایا و محدودیتهای مهندسی
مزایا
- نمایش مستقیم و سریع جریان
- عدم نیاز به برق در نسخه پایه
- ساختار ساده و قابل مشاهده
- مناسب برای بسیاری از مایعات و گازها
- هزینه بهرهبرداری نسبتاً پایین
- امکان افزودن Transmitter یا Alarm طبق نسخه
- مناسب برای کنترل محلی جریان
محدودیتها
- Scale به خواص سیال وابسته است.
- چگالی و ویسکوزیته بر قرائت اثر دارند.
- برای گاز، فشار و دما اهمیت بالایی دارند.
- Float باید آزادانه حرکت کند.
- ذرات جامد و رسوب میتوانند ایجاد خطا کنند.
- نوع نصب معمولاً محدودیت جهت دارد.
- برای اندازهگیری بسیار دقیق یا Custody Transfer معمولاً فناوریهای دیگری بررسی میشوند.
چه زمانی فناوری دیگری بهتر است؟
| شرایط پروژه | فناوری قابل بررسی | دلیل |
|---|---|---|
| نمایش محلی ساده بدون برق | TFITD Rotameter | سادگی و مشاهده مستقیم جریان |
| مایع رسانا و دارای ذرات | Electromagnetic | بدون Float و اجزای متحرک در مسیر |
| اندازهگیری جرم دقیق | Coriolis | Mass Flow مستقیم |
| خط بسیار بزرگ | Ultrasonic / Magnetic | معمولاً مناسبتر برای قطرهای بالا |
| نیاز به اتوماسیون کامل بدون قرائت محلی | Electronic Flow Meter | خروجی و Diagnostics پیشرفتهتر |
اطلاعات لازم برای انتخاب TFITD
مایع یا گاز
نام دقیق سیال
Min / Normal / Max Flow
Density
Viscosity
Operating Pressure
Operating Temperature
Line Size
Process Connection
Wetted Material
Local Only / 4–20mA
Alarm Switch Requirement
پرسشهای متداول
جمعبندی مهندسی
فلومتر سطح متغیر TRODEKS سری TFITD راهکاری ساده و صنعتی برای نمایش مستقیم دبی مایعات و گازها است. مزیت اصلی این فناوری، مشاهده محلی جریان بدون نیاز به منبع تغذیه در نسخه پایه و امکان کنترل سریع وضعیت فرآیند است.
اما انتخاب صحیح روتامتر فقط براساس سایز لوله انجام نمیشود. نوع سیال، چگالی، ویسکوزیته، فشار، دما، Range واقعی دبی، جهت نصب، متریال و شرایط مرجع Scale باید مشخص باشند. در سرویس گاز، فشار و دما اهمیت ویژه دارند و برای سیالات خورنده، سازگاری تمام قطعات در تماس با سیال باید بررسی شود.
اطلاعات نیازمند تأیید فنی
برند و سری: TRODEKS TFITD
نوع تجهیز: Variable Area Flow Meter / Rotameter
اصل اندازهگیری: Variable Area
پارامتر پایه: Float Position
پارامتر نمایششده: Volumetric Flow Rate
تهیه محتوا: واحد مهندسی آداکفلو
مواردی که باید با Datasheet مدل دقیق تأیید شوند: Flow Range هر سایز، Accuracy Class، Turndown Ratio، Pressure Rating، Temperature Rating، Pressure Drop، Density Range، Viscosity Limits، Body Material، Float Material، Seal Material، Process Connection، نصب افقی یا عمودی، Steam Service، Oxygen Service، 4–20mA Transmitter، Limit Switch، IP Rating و هرگونه Ex Approval.
فلومتر سطح متغیر (روتامتر) TRODEKS سری TFITD برای اندازهگیری، نمایش و کنترل پیوسته دبی لحظهای (Flow Rate) مایعات و گازها در خطوط فرآیندی طراحی شده است. این تجهیز با بهرهگیری از فناوری Variable Area (VA) یا سطح متغیر، بدون نیاز به منبع تغذیه خارجی، جریان سیال را با دقت مناسب اندازهگیری کرده و مقدار دبی را بهصورت مستقیم از طریق حرکت شناور داخل لوله مخروطی نمایش میدهد.
روتامترهای سری TFITD علاوه بر نمایش محلی جریان، در صورت تجهیز به ترانسمیتر خروجی 4-20mA، سوئیچ آلارم (Alarm Switch) یا سایر تجهیزات جانبی، قادر به ارسال اطلاعات اندازهگیری به سیستمهای PLC، DCS، SCADA و دیگر سامانههای اتوماسیون صنعتی هستند. این قابلیت امکان پایش لحظهای، کنترل فرآیند، ثبت دادهها و مدیریت هوشمند جریان را در صنایع مختلف فراهم میکند.
این فلومتر برای اندازهگیری دبی طیف گستردهای از سیالات شامل آب آشامیدنی، آب صنعتی، آب خنککننده، فاضلاب، اسیدها، بازها، مواد شیمیایی، حلالها، روغنهای صنعتی، روغنهای حرارتی، سوختهای مایع، هوای فشرده، بخار، نیتروژن، اکسیژن، آرگون و سایر گازهای صنعتی مناسب بوده و در صنایع آب و فاضلاب، نفت، گاز، پتروشیمی، صنایع شیمیایی، غذایی، دارویی، نیروگاهی، فولاد، معدن و بسیاری از فرآیندهای صنعتی مورد استفاده قرار میگیرد.
به دلیل ساختار ساده، قابلیت اطمینان بالا، افت فشار کم، هزینه نگهداری پایین و امکان سفارشیسازی متناسب با شرایط فرآیندی، فلومتر سطح متغیر TRODEKS سری TFITD راهکاری ایدهآل برای کنترل جریان، حفاظت از تجهیزات، بهینهسازی مصرف انرژی، مدیریت مصرف مواد اولیه، افزایش راندمان خطوط تولید و ارتقای پایداری فرآیندهای صنعتی به شمار میرود.
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
| مدل | TFITD Series |
|---|---|
| برند | TRODEKS |
| نوع تجهیز | فلومتر سطح متغیر (Rotameter) با نمایش مستقیم |
| اصل اندازهگیری | Variable Area (سطح متغیر) |
| نوع سیالات | مایعات و گازها |
| روش نمایش | شناور مکانیکی (Float) با مقیاس مدرج |
| دقت اندازهگیری | تا ±1.6% F.S. (بسته به مدل) |
| تکرارپذیری | ±0.5% |
| محدوده اندازهگیری | متناسب با نوع سیال، سایز و مدل تجهیز |
| سایز اتصال | DN15 تا DN150 (بسته به مدل) |
| نوع اتصال | رزوهای، فلنجی یا سفارشی |
| جهت نصب | عمودی، با جریان از پایین به بالا |
| جنس بدنه | استنلس استیل 304، استنلس استیل 316، PVC، PP، PVDF یا آلومینیوم (بسته به مدل) |
| جنس شناور (Float) | استنلس استیل، PTFE، PVC یا Hastelloy |
| جنس لوله اندازهگیری | شیشه بوروسیلیکات، پلیکربنات یا فلز |
| حداکثر فشار کاری | تا 16 بار (بسته به مدل) |
| حداکثر دمای کاری | تا 200 درجه سانتیگراد (بسته به متریال) |
| افت فشار | بسیار کم |
| کلاس حفاظتی | IP65 / IP67 (در مدلهای مجهز به ترانسمیتر) |
| خروجی آنالوگ | 4–20 mA (اختیاری) |
| خروجی دیجیتال | RS485 با پروتکل Modbus RTU (مدلهای سفارشی) |
| سوئیچ آلارم | قابل نصب (High Alarm / Low Alarm) |
| منبع تغذیه | 24VDC (در مدلهای دارای ترانسمیتر) |
| کالیبراسیون | کالیبراسیون کارخانهای مطابق استانداردهای بینالمللی |
| سیالات قابل اندازهگیری | آب آشامیدنی، آب صنعتی، آب خنککننده، اسیدها، بازها، مواد شیمیایی، حلالها، روغنهای صنعتی، روغنهای حرارتی، سوختهای مایع، هوای فشرده، بخار، نیتروژن، اکسیژن، آرگون و سایر گازهای صنعتی |
| قابلیتهای اختیاری | ترانسمیتر 4–20mA، سوئیچ هشدار، نمایشگر محلی، اتصالات سفارشی، متریال ویژه و نسخههای مقاوم در برابر خوردگی |
| کاربردها | آب و فاضلاب، صنایع شیمیایی، نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی، صنایع دارویی، معادن، فولاد، سیستمهای تصفیه آب، آزمایشگاهها و سایر فرآیندهای صنعتی |
| استاندارد ساخت | مطابق استانداردهای ISO و CE (بسته به مدل) |
توجه: مشخصات فنی فوق به مدل، سایز، متریال، نوع اتصال و تجهیزات جانبی انتخابی بستگی دارد. برای انتخاب مناسبترین مدل روتامتر TRODEKS سری TFITD متناسب با نوع سیال، فشار، دما و شرایط فرآیندی، با کارشناسان فنی Adakflow مشورت کنید.
```
