چرا ارتینگ فلومتر مغناطیسی اهمیت دارد؟

فلومتر الکترومغناطیسی سرعت سیال رسانا را از طریق اندازه‌گیری یک ولتاژ بسیار کوچک میان الکترودهای داخل لوله محاسبه می‌کند. برای آنکه این ولتاژ ضعیف به‌درستی تفسیر شود، سیال و بدنه اندازه‌گیر باید نسبت به یک مرجع الکتریکی پایدار قرار گیرند.

اگر این مرجع به‌درستی ایجاد نشود، اختلاف پتانسیل‌های ناخواسته، نویز تجهیزات قدرت، اینورترها، موتورهای الکتریکی و جریان‌های سرگردان می‌توانند روی سیگنال اندازه‌گیری اثر بگذارند.

جمع‌بندی سریع ارتینگ صحیح فقط برای حفاظت بدنه نیست؛ بخشی از آن برای هم‌پتانسیل‌کردن سیال، لوله و فلومتر و ایجاد مرجع پایدار اندازه‌گیری انجام می‌شود.

راهنمای تصویری ارتینگ و رینگ ارت

راهنمای تصویری نصب ارتینگ و رینگ ارت برای فلومترهای الکترومغناطیسی
موارد نیاز به رینگ ارت، جنس‌های قابل انتخاب و نمونه‌های صحیح و اشتباه نصب

تفاوت ارتینگ و رینگ ارت چیست؟

ارتینگ و هم‌بندی

در این روش، بدنه فلومتر، لوله فلزی و نقاط تعیین‌شده توسط سازنده به یک پتانسیل مشترک متصل می‌شوند.

رینگ ارت

رینگ ارت قطعه‌ای رسانا است که میان فلنج فلومتر و فلنج لوله نصب می‌شود و مستقیماً با سیال تماس دارد.

نکته مهندسی اتصال بدنه فلومتر به زمین لزوماً به معنی ایجاد مرجع مناسب برای خود سیال نیست؛ به‌ویژه در خطوط عایق.

چه زمانی استفاده از رینگ ارت ضروری است؟

وضعیت خط لولهنیاز معمولتوضیح
لوله فولادی بدون پوشش عایق معمولاً خیر در صورت پیوستگی الکتریکی سالم و هم‌بندی صحیح
لوله استنلس استیل متصل به زمین معمولاً خیر سلامت اتصال فلنج‌ها و نبود رنگ در محل تماس باید کنترل شود.
لوله PVC اغلب بله PVC رسانا نیست و مرجع الکتریکی سیال را ایجاد نمی‌کند.
لوله HDPE اغلب بله معمولاً رینگ ارت یا الکترود مرجع لازم است.
لوله GRP یا FRP اغلب بله بدنه کامپوزیتی عایق است.
لوله فلزی با پوشش داخلی عایق نیازمند بررسی ممکن است پوشش داخلی تماس الکتریکی سیال با لوله را قطع کند.
هشدار تصمیم نهایی باید بر اساس مدل دقیق فلومتر، جنس لاینر، نوع اتصال و دستورالعمل سازنده انجام شود.

علائم نبود ارتینگ مناسب

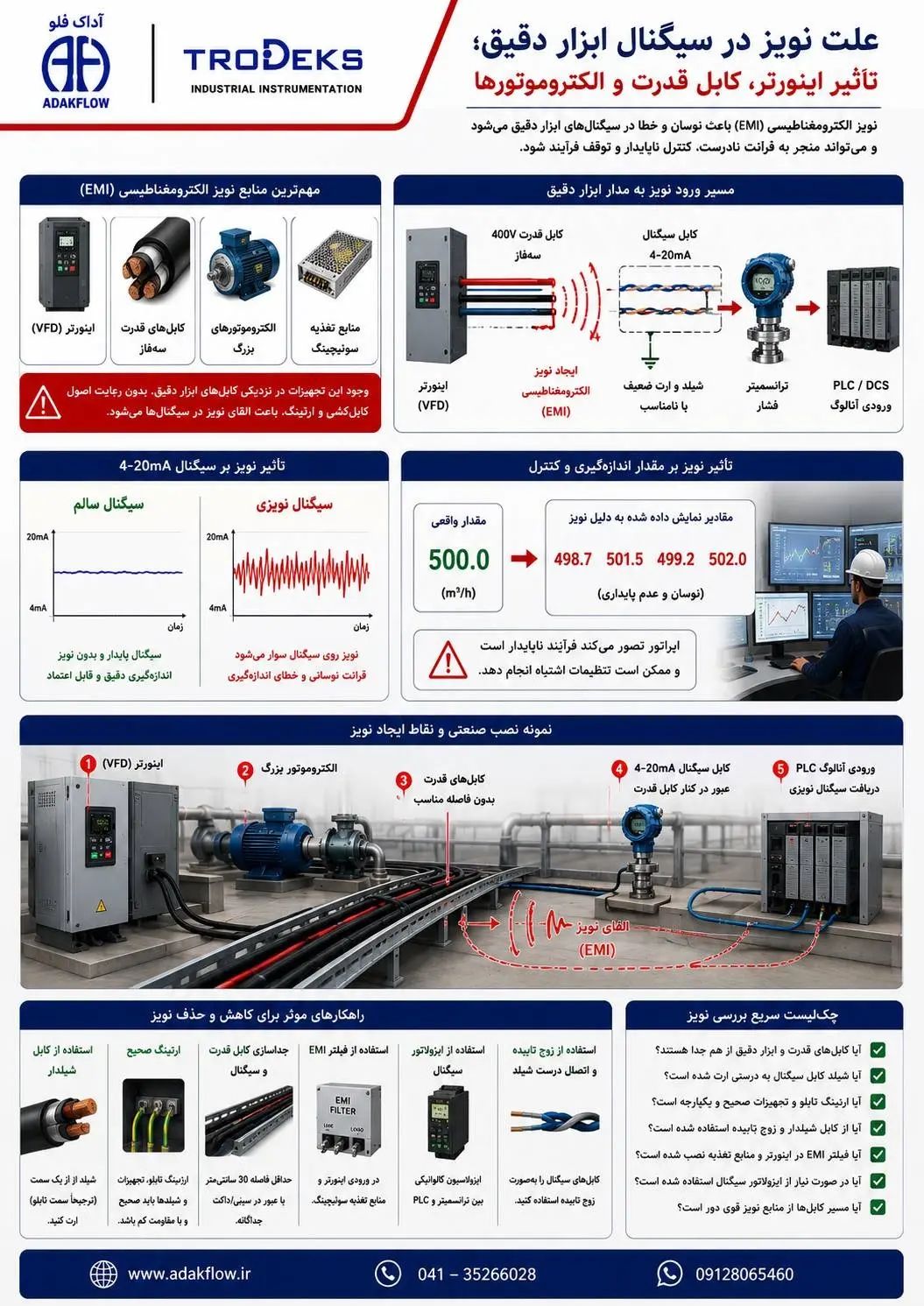

  • نوسان عدد دبی در جریان پایدار
  • صفر ناپایدار در حالت توقف جریان
  • تغییر عدد هم‌زمان با روشن‌شدن موتور یا اینورتر
  • نوسان خروجی 4–20 mA
  • اختلاف میان نمایشگر محلی و مقدار دریافتی در PLC

اصول نصب صحیح

  1. دفترچه همان مدل فلومتر بررسی شود.
  2. جنس لوله، پوشش داخلی و پیوستگی فلنج‌ها کنترل شود.
  3. سطوح اتصال از رنگ، زنگ‌زدگی و آلودگی پاک شوند.
  4. رینگ ارت در محل تعیین‌شده نصب شود.
  5. سیم‌های هم‌بندی کوتاه، محکم و مقاوم در برابر خوردگی باشند.
  6. کابل سیگنال از کابل قدرت و خروجی اینورتر فاصله داشته باشد.

جمع‌بندی نهایی

نتیجه‌گیری صادقانه در خطوط فلزی پیوسته، ممکن است هم‌بندی مناسب کافی باشد. در خطوط PVC، HDPE، GRP، FRP و سایر خطوط عایق، معمولاً باید رینگ ارت یا راهکار مرجع مورد تأیید سازنده در نظر گرفته شود.

پرسش‌های متداول

آیا همه فلومترهای مغناطیسی به رینگ ارت نیاز دارند؟

خیر. نیاز به رینگ ارت به جنس لوله، طراحی فلومتر و دستورالعمل سازنده بستگی دارد.

آیا لوله PVC و HDPE به رینگ ارت نیاز دارد؟

اغلب بله، زیرا این لوله‌ها عایق هستند و مرجع الکتریکی سیال را فراهم نمی‌کنند.

آیا ارتینگ دقت فلومتر را افزایش می‌دهد؟

ارتینگ دقت پایه دستگاه را افزایش نمی‌دهد، اما از نویز، نوسان و خطای ناشی از مرجع نامناسب جلوگیری می‌کند.

راهنمای انتخاب لاینر و الکترود در فلومتر الکترومغناطیسی

راهنمای انتخاب لاینر و الکترود در فلومتر الکترومغناطیسی

راهنمای ساده انتخاب متریال داخلی فلومتر

انواع لاینر فلومتر الکترومغناطیسی و روش انتخاب آن

بررسی ساده و کاربردی لاینرهای PTFE، PFA، لاستیکی، پلی‌یورتان و سرامیکی براساس نوع سیال، خوردگی، سایش، دما و شرایط نصب

Electromagnetic Flowmeter Liner Selection Guide

برای سیالات خورنده ابتدا سازگاری شیمیایی PTFE، PFA یا ETFE بررسی شود
برای سیالات ساینده پلی‌یورتان، لاستیک مناسب یا سرامیک قابل بررسی است
قبل از سفارش دما، فشار، خلأ، ذرات جامد و دیتاشیت سازنده کنترل شود
راهنمای تصویری انواع لاینر و الکترود فلومتر الکترومغناطیسی
راهنمای تصویری مقایسه تعدادی از لاینرها و الکترودهای فلومتر الکترومغناطیسی

لاینر فلومتر الکترومغناطیسی چیست و چرا مهم است؟

لاینر، پوشش داخلی لوله اندازه‌گیری در فلومتر الکترومغناطیسی است. این پوشش بین سیال و بدنه فلزی فلومتر قرار می‌گیرد و از تماس مستقیم سیال با بدنه جلوگیری می‌کند.

انتخاب لاینر فقط یک انتخاب ظاهری یا اقتصادی نیست. جنس لاینر باید با نوع سیال، میزان خورندگی، دما، فشار، وجود خلأ، سرعت جریان و مقدار ذرات جامد هماهنگ باشد. انتخاب اشتباه می‌تواند باعث بادکردگی، ترک‌خوردگی، جداشدن پوشش، سایش سریع یا ناپایداری اندازه‌گیری شود.

جمع‌بندی در کمتر از ۳۰ ثانیه: برای مواد شیمیایی معمولاً خانواده فلوروپلیمرها مانند PTFE و PFA بررسی می‌شوند؛ برای آب و فاضلاب لاستیک سخت انتخاب رایجی است؛ برای دوغاب و سایش، پلی‌یورتان یا لاستیک‌های مقاوم و در بعضی کاربردهای ویژه سرامیک قابل بررسی است. انتخاب نهایی همیشه باید با جدول سازگاری همان سازنده تطبیق داده شود.

لاینر چه نقشی در عملکرد فلومتر دارد؟

فلومتر الکترومغناطیسی برای اندازه‌گیری صحیح به یک مسیر داخلی عایق الکتریکی نیاز دارد. لاینر، لوله اندازه‌گیری را از سیال و الکترودها جدا می‌کند تا ولتاژ بسیار کوچک ایجادشده در اثر حرکت سیال به‌درستی دریافت شود.

  • ایجاد عایق الکتریکی داخل لوله اندازه‌گیری
  • محافظت بدنه فلزی در برابر خوردگی
  • تحمل سایش و برخورد ذرات جامد
  • حفظ سطح داخلی مناسب برای عبور سیال
  • کمک به افزایش طول عمر سنسور در شرایط فرآیندی
نکته مهندسی: در فلومتر الکترومغناطیسی معمولی، سطح داخلی اندازه‌گیری باید غیررسانا باشد. بنابراین اصطلاح «فول متال» را نباید به معنی حذف کامل عایق داخلی در یک مگ‌متر متداول تفسیر کرد. این عبارت ممکن است به بدنه، آلیاژ بخش مرطوب یا یک طراحی خاص سازنده اشاره داشته باشد.

انواع لاینرهای رایج فلومتر الکترومغناطیسی

لاینر PTFE

PTFE یا تفلون به دلیل مقاومت شیمیایی گسترده، سطح صاف و اصطکاک کم، یکی از شناخته‌شده‌ترین لاینرهای فلومتر مغناطیسی است.

  • اسیدها و بازها
  • مواد شیمیایی
  • سیالات خورنده
  • کاربردهای عمومی فرآیندی

نکته انتخاب: شرایط خلأ و فشار منفی باید بررسی شود؛ زیرا عملکرد PTFE در خلأ به طراحی و روش مهار لاینر وابسته است.

لاینر PFA

PFA از خانواده فلوروپلیمرهاست و برای بسیاری از فرآیندهای خورنده و کاربردهایی که کیفیت سطح داخلی اهمیت دارد استفاده می‌شود.

  • مواد شیمیایی خورنده
  • فرآیندهای حساس
  • صنایع غذایی و دارویی
  • دمای فرآیندی بالاتر

نکته انتخاب: معمولاً هزینه آن از لاستیک و بسیاری از لاینرهای عمومی بیشتر است.

لاینر ETFE / FEP

ETFE و FEP نیز پوشش‌های فلوروپلیمری هستند و در برخی مدل‌ها به‌عنوان گزینه میانی بین مقاومت شیمیایی و استحکام مکانیکی ارائه می‌شوند.

  • مواد شیمیایی
  • آب‌های فرآیندی
  • محیط‌های خورنده
  • کاربردهای خاص سازنده

نکته انتخاب: دامنه دما، فشار و مواد سازگار باید دقیقاً از دیتاشیت مدل بررسی شود.

لاینر لاستیک سخت

لاستیک سخت گزینه‌ای رایج و اقتصادی برای خطوط آب، فاضلاب و بسیاری از لوله‌های با قطر بالا است.

  • آب خام
  • آب صنعتی
  • فاضلاب
  • شبکه‌های انتقال

نکته انتخاب: برای دمای بالا یا مواد شیمیایی بسیار تهاجمی، انتخاب آن باید با احتیاط انجام شود.

لاینر لاستیک نرم یا طبیعی

لاستیک نرم یا طبیعی انعطاف‌پذیری بیشتری دارد و در بعضی فرآیندهای دارای ذرات جامد یا ضربه‌های مکانیکی مناسب است.

  • دوغاب معدنی
  • پالپ و کاغذ
  • سیالات دارای جامدات
  • کاربردهای ساینده

نکته انتخاب: مقاومت شیمیایی و دمای مجاز آن از یک ترکیب لاستیکی به ترکیب دیگر متفاوت است.

لاینر پلی‌یورتان (PU)

پلی‌یورتان بیشتر به دلیل مقاومت سایشی مناسب شناخته می‌شود و در خطوط حاوی شن، ماسه و ذرات جامد کاربرد دارد.

  • معادن
  • شن و ماسه
  • دوغاب
  • صنایع سیمان

نکته انتخاب: مقاومت شیمیایی و تحمل دمایی آن باید جداگانه کنترل شود؛ PU برای همه مواد خورنده مناسب نیست.

لاینر سرامیکی

سرامیک در برخی فلومترهای ویژه برای مقاومت بالا در برابر سایش و خوردگی استفاده می‌شود و خود ماده نیز عایق الکتریکی است.

  • دوغاب‌های سخت
  • سایش شدید
  • مواد شیمیایی خاص
  • فرآیندهای تخصصی

نکته انتخاب: قیمت، شکنندگی و حساسیت به ضربه یا شوک حرارتی باید در طراحی پروژه در نظر گرفته شود.

جدول مقایسه انواع لاینر

نوع لاینرنقطه قوت اصلیسیالات و کاربردهای معمولمحدودیت مهم
PTFE مقاومت شیمیایی گسترده و سطح صاف اسیدها، بازها و مواد شیمیایی خورنده خلأ و فشار منفی باید براساس طراحی بررسی شود
PFA مقاومت شیمیایی و کیفیت سطح داخلی مناسب فرآیندهای شیمیایی، غذایی و دارویی هزینه بالاتر و وابستگی به مدل سازنده
ETFE / FEP تعادل مقاومت شیمیایی و مکانیکی کاربردهای شیمیایی و فرآیندی خاص محدوده کاربرد دقیق باید از دیتاشیت کنترل شود
لاستیک سخت اقتصادی و مناسب قطرهای بالا آب، فاضلاب و شبکه‌های انتقال محدودیت در دمای بالا و مواد بسیار خورنده
لاستیک نرم یا طبیعی انعطاف‌پذیری و مقاومت در برابر ضربه و سایش دوغاب، معدن، پالپ و سیالات دارای جامدات سازگاری شیمیایی و دمایی محدودتر
پلی‌یورتان (PU) مقاومت سایشی مناسب شن، ماسه، معدن، سیمان و دوغاب برای همه مواد شیمیایی و دماهای بالا مناسب نیست
سرامیک مقاومت زیاد در برابر سایش و خوردگی فرآیندهای سخت و تخصصی قیمت، شکنندگی و حساسیت به ضربه
توجه: واژه‌هایی مانند «مقاوم به خوردگی» یا «مقاوم به سایش» به معنی مناسب‌بودن برای همه سیالات نیست. نوع ماده، غلظت، دما و مدت تماس می‌تواند نتیجه را تغییر دهد.

روش انتخاب لاینر مناسب؛ قدم‌به‌قدم

  1. نوع دقیق سیال را مشخص کنید. فقط نام عمومی سیال کافی نیست؛ ترکیب شیمیایی، غلظت، ناخالصی‌ها و مواد شست‌وشودهنده نیز مهم هستند.
  2. دمای عادی و حداکثر دما را بنویسید. دمای راه‌اندازی، شست‌وشو و توقف فرآیند ممکن است با دمای عادی متفاوت باشد.
  3. فشار مثبت و احتمال خلأ را بررسی کنید. بعضی لاینرها در فشار منفی یا تخلیه ناگهانی خط به طراحی حمایتی نیاز دارند.
  4. وجود ذرات جامد و میزان سایش را ارزیابی کنید. اندازه، سختی و درصد ذرات همراه با سرعت جریان روی عمر لاینر اثر می‌گذارد.
  5. الزامات بهداشتی یا آب آشامیدنی را کنترل کنید. در صنایع غذایی، دارویی یا آب شرب، تأییدیه متریال و طراحی اتصال اهمیت دارد.
  6. لاینر را همراه با الکترود انتخاب کنید. ممکن است لاینر در برابر سیال مقاوم باشد اما جنس الکترود مناسب نباشد.
  7. جدول سازگاری و دیتاشیت همان مدل را مرجع نهایی قرار دهید. محدوده دما و فشار بین برندها، سایزها و ساختارهای مختلف یکسان نیست.

انتخاب سریع لاینر براساس کاربرد

آب و فاضلاب

لاستیک سخت یکی از گزینه‌های رایج است. اگر مقدار شن، ماسه یا ذرات ساینده زیاد باشد، پلی‌یورتان یا لاستیک مقاوم به سایش نیز بررسی می‌شود.

مواد شیمیایی خورنده

PTFE، PFA یا ETFE می‌توانند گزینه اولیه باشند، اما انتخاب نهایی باید براساس نوع ماده، غلظت و دمای واقعی انجام شود.

دوغاب معدنی و صنایع سیمان

پلی‌یورتان، لاستیک طبیعی یا سرامیک بسته به شدت سایش، اندازه ذرات، سرعت جریان و بودجه پروژه قابل بررسی هستند.

صنایع غذایی و دارویی

معمولاً PFA یا PTFE همراه با طراحی و تأییدیه بهداشتی مناسب بررسی می‌شود. فقط جنس لاینر کافی نیست و اتصال فرآیندی نیز اهمیت دارد.

اشتباهات رایج در انتخاب لاینر

  • انتخاب لاینر فقط براساس قیمت اولیه
  • استفاده از PTFE در خط دارای خلأ بدون بررسی محدودیت سازنده
  • انتخاب پلی‌یورتان فقط به دلیل سایش، بدون بررسی سازگاری شیمیایی
  • نادیده‌گرفتن شوک حرارتی و دمای شست‌وشوی خط
  • درنظرنگرفتن اندازه، درصد و سختی ذرات جامد
  • استفاده از جدول عمومی به‌جای دیتاشیت همان برند و مدل
  • انتخاب جداگانه لاینر بدون توجه به جنس الکترود و رینگ ارت

پرسش‌های متداول

برای فاضلاب، لاستیک سخت بهتر است یا پلی‌یورتان؟

برای فاضلاب معمولی، لاستیک سخت انتخاب رایجی است. اگر سیال دارای شن، ماسه یا ذرات ساینده زیاد باشد، پلی‌یورتان یا یک لاستیک مقاوم به سایش ممکن است مناسب‌تر باشد.

آیا PTFE همیشه بهترین لاینر است؟

خیر. PTFE مقاومت شیمیایی خوبی دارد، اما در کاربردهای ساینده، خلأ، فشار مکانیکی خاص یا پروژه‌های اقتصادی ممکن است گزینه دیگری مناسب‌تر باشد.

بهترین لاینر برای اسیدها چیست؟

پاسخ به نوع اسید، غلظت و دما وابسته است. PTFE، PFA، ETFE و در برخی طراحی‌ها سرامیک قابل بررسی هستند، اما جدول سازگاری سازنده باید مرجع باشد.

آیا فلومتر الکترومغناطیسی می‌تواند بدون لاینر عایق و کاملاً فلزی باشد؟

در طراحی متداول مگ‌متر، لوله اندازه‌گیری باید از سیال عایق شود. بنابراین جداره فلزی رسانا بدون عایق داخلی، ساختار معمول فلومتر الکترومغناطیسی نیست و عبارت فول متال باید طبق تعریف سازنده بررسی شود.

جمع‌بندی

لاینر مناسب، لاینری نیست که فقط بیشترین مقاومت یا بالاترین قیمت را داشته باشد. انتخاب درست باید با شرایط واقعی فرآیند هماهنگ شود.

برای سیالات شیمیایی، خانواده PTFE، PFA و ETFE معمولاً در اولویت بررسی قرار می‌گیرند. برای آب و فاضلاب، لاستیک سخت گزینه‌ای رایج است. در خطوط ساینده، پلی‌یورتان، لاستیک مقاوم یا سرامیک می‌تواند مناسب باشد.

نتیجه نهایی: قبل از خرید، نام دقیق سیال، غلظت، دما، فشار، احتمال خلأ، مقدار ذرات جامد، سرعت جریان و جنس الکترود را مشخص کنید. سپس انتخاب را با جدول سازگاری و دیتاشیت همان فلومتر نهایی کنید.
اشنایی سازه‌های اولیه اندازه‌گیری دبی یا Primary Measuring Devices

اشنایی سازه‌های اولیه اندازه‌گیری دبی یا Primary Measuring Devices

راهنمای تخصصی اندازه‌گیری جریان در کانال‌های روباز

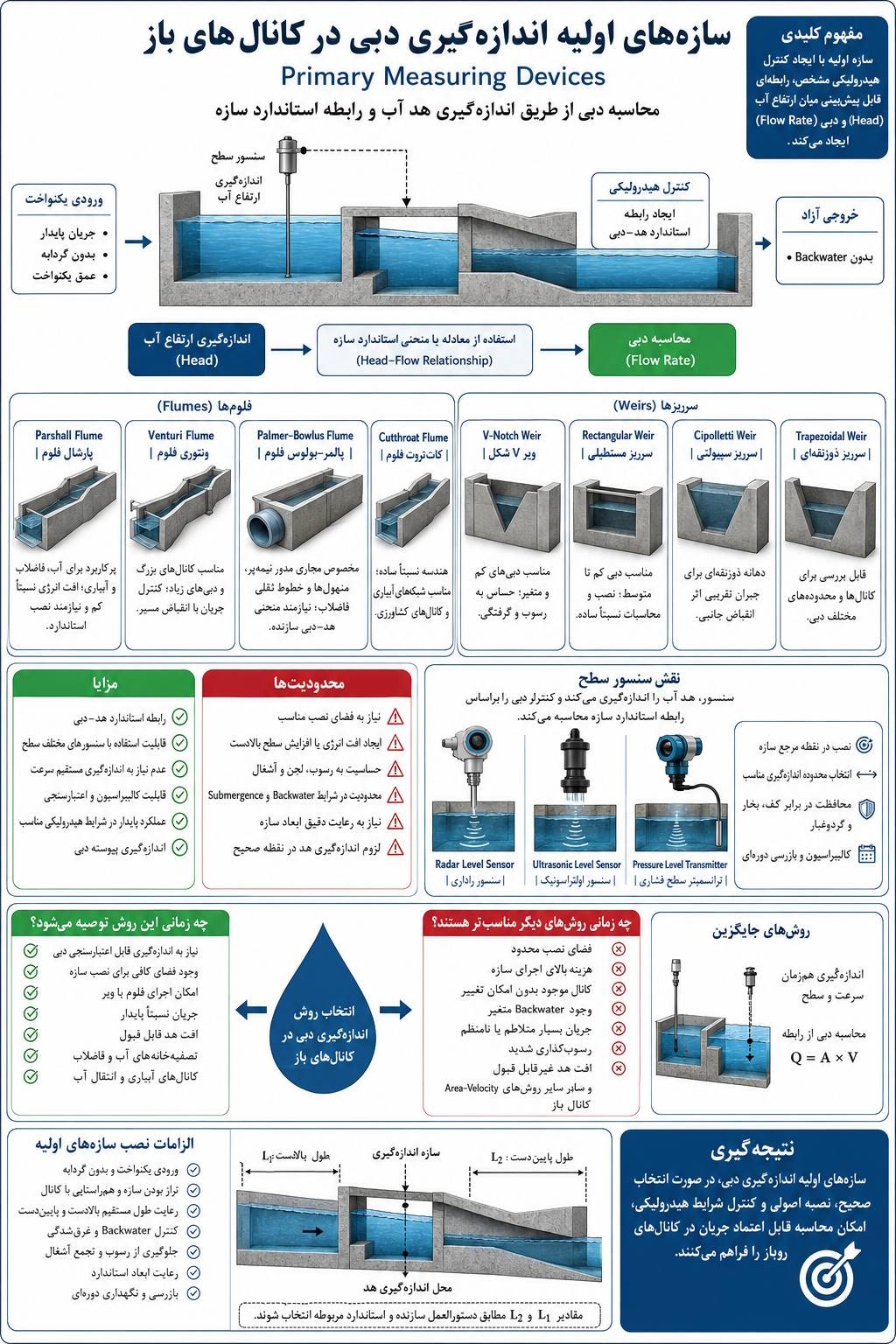

Primary Measuring Devices در اندازه‌گیری دبی کانال باز چیست؟

بررسی مهندسی سازه‌های اولیه اندازه‌گیری دبی، انواع فلوم و ویر، رابطه هد–دبی، الزامات نصب، محدودیت‌های هیدرولیکی و روش انتخاب سازه مناسب

Primary Measuring Devices for Open Channel Flow Measurement

تعریف ساده برای انتخاب سریع

Primary Measuring Device یک سازه هیدرولیکی استاندارد مانند فلوم یا ویر است که با کنترل هندسه و شرایط جریان، رابطه‌ای مشخص میان ارتفاع آب و دبی ایجاد می‌کند. سنسور هد آب را اندازه می‌گیرد و کنترلر با استفاده از رابطه استاندارد همان سازه، دبی لحظه‌ای و حجم تجمعی را محاسبه می‌کند.

جدول انتخاب سریع

شرایط پروژهگزینه قابل بررسیملاحظه اصلی
دبی کم و متغیر V-Notch Weir افت هد، رسوب و تیزی لبه کنترل شود
آب، فاضلاب یا آبیاری Parshall Flume ابعاد، تراز و غرق‌شدگی بررسی شود
مجرا یا لوله مدور نیمه‌پر Palmer–Bowlus Flume سازگاری با قطر واقعی تأیید شود
کانال بزرگ و دبی زیاد Venturi یا Long-Throated Flume افت انرژی و فضای اجرا ارزیابی شود
نبود امکان ساخت سازه Rating Curve، Manning یا Area–Velocity نیازمند ارزیابی هیدرولیکی است
Backwater متغیر Area–Velocity یا روش چندپارامتری رابطه ساده هد–دبی ممکن است معتبر نباشد
جمع‌بندی در کمتر از ۳۰ ثانیه

اگر امکان ساخت سازه استاندارد وجود داشته باشد و افت هد، رسوب و شرایط پایین‌دست کنترل شوند، فلوم یا ویر می‌تواند رابطه پایدار و قابل اعتبارسنجی میان هد و دبی ایجاد کند. اگر اجرای سازه ممکن نباشد یا Backwater متغیر وجود داشته باشد، فناوری جایگزین باید پس از بررسی رفتار واقعی جریان انتخاب شود.

مقدمه

در بسیاری از سیستم‌های اندازه‌گیری دبی کانال باز، اندازه‌گیری ارتفاع آب به‌تنهایی برای تعیین دقیق جریان کافی نیست. یک عمق یکسان ممکن است در دو کانال با شیب، زبری، هندسه یا تراز پایین‌دست متفاوت، نشان‌دهنده دو دبی متفاوت باشد.

برای ایجاد رابطه‌ای پایدار میان ارتفاع آب یا Head و دبی یا Flow Rate، از سازه‌هایی به نام Primary Measuring Devices استفاده می‌شود. این سازه‌ها با ایجاد کنترل هیدرولیکی تعریف‌شده، شرایط جریان را به شکلی تغییر می‌دهند که محاسبه دبی از روی هد امکان‌پذیر شود.



Primary Measuring Device چیست؟

Primary Measuring Device به سازه‌ای با هندسه مشخص گفته می‌شود که در مسیر جریان آزاد قرار می‌گیرد و با ایجاد کنترل بحرانی یا رابطه هیدرولیکی تعریف‌شده، امکان محاسبه دبی از روی هد آب را فراهم می‌کند.

در این روش، پارامتر اندازه‌گیری مستقیم ارتفاع یا هد آب است. دبی لحظه‌ای و حجم تجمعی، پارامترهای محاسباتی هستند که از معادله، جدول یا منحنی استاندارد سازه به دست می‌آیند.

دقت نهایی به طراحی، ابعاد ساخته‌شده، تراز، نقطه صفر، محل سنجش هد، جریان نزدیک‌شونده و شرایط پایین‌دست وابسته است.



primary measuring devices

چرا از سازه‌های اولیه اندازه‌گیری دبی استفاده می‌شود؟

رابطه سطح و دبی در یک کانال عادی ممکن است تحت تأثیر عوامل زیر تغییر کند:

  • تغییر شیب یا خط انرژی؛
  • Backwater و تغییر تراز پایین‌دست؛
  • تغییر هندسه مقطع؛
  • رسوب، فرسایش یا رشد گیاه؛
  • تلاطم، موج و گردابه؛
  • تغییر زبری یا ورود جریان جانبی.

سازه اولیه با ایجاد نقطه کنترل هیدرولیکی، این وابستگی را کاهش می‌دهد و رابطه‌ای قابل تکرار و قابل کالیبراسیون میان هد و دبی برقرار می‌کند.

فناوری و نحوه عملکرد

فلوم با باریک‌کردن دیواره‌ها، بالا آوردن کف یا ترکیبی از این دو، جریان را شتاب می‌دهد. ویر نیز با ایجاد تاج یا بازشدگی مشخص، عبور آب را کنترل می‌کند. در هر دو حالت هد در نقطه مرجع اندازه‌گیری می‌شود.

Q = K × Hn

در این رابطه Q دبی، H هد، K ضریب وابسته به هندسه و n توان رابطه هد–دبی است. مقدار دقیق ضرایب و محدوده اعتبار باید از استاندارد یا جدول کالیبراسیون همان سازه استخراج شود.

تفاوت سازه اولیه، سنسور سطح و کنترلر

جزء سیستموظیفهنمونه
Primary Device ایجاد رابطه هیدرولیکی هد–دبی فلوم و ویر
Level Sensor اندازه‌گیری مستقیم هد اولتراسونیک، راداری یا هیدرواستاتیک
Flow Controller محاسبه، تجمع، ثبت و انتقال دبی کنترلر کانال باز

انواع Primary Measuring Devices

Parshall Flume

پارشال فلوم از بخش همگرا، گلوگاه و قسمت واگرا تشکیل می‌شود و در تصفیه‌خانه، فاضلاب، آبیاری و انتقال آب کاربرد دارد. افت هد نسبتاً محدود و عبور مناسب‌تر مواد معلق از مزایای آن است؛ اما ابعاد، تراز، محل هد و غرق‌شدگی باید کنترل شوند.

Venturi Flume

ونتوری فلوم با انقباض کنترل‌شده، سرعت را افزایش و عمق را تغییر می‌دهد. برای کانال‌های بزرگ و دبی زیاد قابل بررسی است و به طراحی متناسب با هندسه واقعی نیاز دارد.

Palmer–Bowlus Flume یا پالمر–بولوس فلوم

پالمر–بولوس فلوم یک سازه اندازه‌گیری مستقل است و زیرمجموعه پارشال فلوم محسوب نمی‌شود. این فلوم برای اندازه‌گیری جریان آزاد در مجاری مدور، لوله‌های نیمه‌پر، کانال‌های U شکل و شبکه‌های فاضلاب توسعه یافته است و معمولاً در منهول، کانال ورودی یا خروجی تصفیه‌خانه و خطوط ثقلی موجود بررسی می‌شود.

این سازه با ایجاد انقباض جانبی و بالاآوردن کف در ناحیه گلوگاه، جریان زیرِبحرانی را شتاب می‌دهد و یک رابطه قابل محاسبه میان هد بالادست و دبی برقرار می‌کند. سنسور سطح، ارتفاع آب را در نقطه مرجع اندازه می‌گیرد و کنترلر مقدار جریان را از منحنی اختصاصی همان فلوم استخراج می‌کند.

براساس راهنمای EPA، در آرایش تشریح‌شده برای این سازه، هد در فاصله‌ای نزدیک به نصف اندازه فلوم در بالادست گلوگاه اندازه‌گیری می‌شود. بااین‌حال، محل نهایی سنجش هد باید از نقشه و Rating Curve سازنده همان مدل تأیید شود و نباید یک فاصله عمومی برای تمام نمونه‌ها فرض گردد.

برخلاف پارشال فلوم، ابعاد Palmer–Bowlus در محصولات مختلف الزاماً از یک هندسه واحد پیروی نمی‌کنند و یک معادله عمومی را نمی‌توان بدون بررسی برای همه آن‌ها به کار برد. قطر نامی، شکل گلوگاه، ارتفاع رمپ و جدول هد–دبی باید با نسخه واقعی سازه تطبیق داده شوند.

Palmer–Bowlus چه زمانی قابل بررسی است؟
  • جریان در لوله یا مجرای مدور، آزاد و نیمه‌پر باشد؛
  • نصب در منهول یا خط ثقلی موجود موردنیاز باشد؛
  • هدف، پایش فاضلاب خام، پساب، آب صنعتی یا رواناب باشد؛
  • خروجی پایین‌دست آزاد باشد و سازه مستغرق نشود؛
  • Rating Curve معتبر سازنده برای اندازه انتخابی موجود باشد.
محدودیت مهم Palmer–Bowlus:

این فلوم برای لوله کاملاً پر یا جریان تحت فشار مناسب نیست. Submergence، شیب نامناسب پایین‌دست، رسوب در بالادست رمپ، هد بسیار کم یا تعریف منحنی اشتباه می‌تواند اعتبار محاسبه را کاهش دهد.

Cutthroat Flume

کات‌تروت فلوم هندسه نسبتاً ساده‌ای دارد و در شبکه‌های آبیاری و پروژه‌های کشاورزی استفاده می‌شود. رابطه هد–دبی باید متناسب با ابعاد واقعی آن باشد.

Long-Throated Flume

فلوم گلوگاه‌بلند امکان تطبیق هندسه با شرایط کانال را فراهم می‌کند. طراحی و کالیبراسیون باید با روش مهندسی معتبر و ابعاد ساخته‌شده انجام شود.

V-Notch Weir

ویر V شکل برای دبی کم و متغیر مناسب است. زاویه V، تیزی لبه، فاصله از کف، جریان نزدیک‌شونده و تهویه تیغه آب بر عملکرد آن اثر دارند.

Rectangular، Cipolletti و Trapezoidal Weirs

این ویرها برای محدوده‌های مختلف جریان استفاده می‌شوند. هندسه دهانه، طول تاج، تیزی لبه و اثر تراز پایین‌دست باید با رابطه محاسباتی سازگار باشند.

مقایسه سریع فلوم‌ها و ویرهای متداول

سازهکاربرد مناسبمزیت اصلیمحدودیت اصلی
Parshall Flume کانال‌های آب، فاضلاب و آبیاری کاربرد گسترده و افت هد نسبتاً محدود لزوم رعایت دقیق هندسه و کنترل غرق‌شدگی
Palmer–Bowlus Flume لوله نیمه‌پر، منهول و خطوط ثقلی فاضلاب امکان نصب در بعضی مجاری مدور موجود و افت هد کم نیاز به منحنی اختصاصی سازنده و خروجی آزاد
Venturi Flume کانال‌های بزرگ و دبی زیاد کنترل جریان با انقباض و بازیابی انرژی نیاز به فضای کافی و طراحی متناسب با سایت
Cutthroat Flume کشاورزی و شبکه‌های آبیاری هندسه نسبتاً ساده وابستگی رابطه دبی به ابعاد دقیق سازه
Long-Throated Flume کانال جدید یا موجود با طراحی اختصاصی انعطاف هندسی و نیاز محدودتر به افت هد لزوم طراحی و کالیبراسیون مهندسی معتبر
V-Notch Weir جریان کم و دامنه متغیر دبی حساسیت مناسب در دبی پایین افت هد و حساسیت به رسوب و مواد شناور
Rectangular / Cipolletti Weir دبی کم تا متوسط هندسه شناخته‌شده و کنترل ساده‌تر ابعاد نیاز به افت هد، جریان آرام و تهویه مناسب
تفاوت Palmer–Bowlus و Parshall: پارشال معمولاً در کانال‌های روباز مستطیلی و شبکه‌های آب یا فاضلاب اجرا می‌شود؛ پالمر–بولوس برای تطبیق با مجاری مدور نیمه‌پر و خطوط ثقلی موجود طراحی شده است. انتخاب میان این دو باید بر اساس شکل مسیر، دامنه جریان، افت هد، امکان اجرای عمرانی و شرایط پایین‌دست انجام شود.

مزایا و محدودیت‌ها

مزایا

  • رابطه استاندارد Head–Flow؛
  • دقت مناسب با نصب صحیح؛
  • قابلیت استفاده با سنسورهای سطح؛
  • عدم نیاز به سنجش مستقیم سرعت؛
  • امکان کالیبراسیون و اعتبارسنجی؛
  • اندازه‌گیری پیوسته و ثبت حجم.

محدودیت‌ها

  • نیاز به فضا و عملیات عمرانی؛
  • افت انرژی یا افزایش تراز بالادست؛
  • حساسیت به رسوب و آشغال؛
  • اثر Backwater و Submergence؛
  • وابستگی به ابعاد و تراز؛
  • نیاز به نگهداری دوره‌ای.

نقش سنسور سطح

سنسور سطح هد را اندازه می‌گیرد و کنترلر مقدار دبی را از رابطه سازه محاسبه می‌کند. سنسور اولتراسونیک و راداری غیرتماسی هستند؛ ترانسمیتر فشار، فشار ستون آب را در تماس با سیال می‌سنجد.

نکته نصب: محل سنجش هد را نمی‌توان صرفاً براساس سهولت نصب انتخاب کرد. نقطه مرجع باید با استاندارد یا دستورالعمل همان سازه تطبیق داشته باشد.

شرایط هیدرولیکی و الزامات نصب

  • جریان ورودی مستقیم و بدون گردابه شدید باشد؛
  • سازه با ابعاد و تراز صحیح اجرا شود؛
  • نقطه صفر سنسور با مرجع سازه منطبق باشد؛
  • Backwater و درصد غرق‌شدگی بررسی شود؛
  • دسترسی برای پاک‌سازی رسوب و آشغال وجود داشته باشد؛
  • حداقل و حداکثر دبی داخل دامنه سازه قرار گیرند.

نکات نصب اختصاصی Palmer–Bowlus

  • سازه باید با قطر و شکل واقعی مجرای نیمه‌پر تطبیق داشته باشد؛
  • فلوم، کف مجرا و سنسور سطح باید نسبت به مرجع مشترک تراز شوند؛
  • جریان بالادست تا حد امکان مستقیم، آرام و بدون ورود جانبی نزدیک باشد؛
  • پایین‌دست باید امکان خروج آزاد جریان را فراهم کند و موجب Submergence نشود؛
  • محل سنجش هد و فاصله آن از گلوگاه باید از نقشه سازنده تأیید شود؛
  • منحنی هد–دبی واردشده در کنترلر باید متعلق به همان اندازه و هندسه فلوم باشد؛
  • رسوب احتمالی پیش از رمپ و مواد جامد داخل گلوگاه در برنامه نگهداری کنترل شوند.

مطالعه مرتبط: ارزیابی هیدرولیکی محل نصب فلومتر کانال باز در شرایط Backwater و تلاطم شدید

چه زمانی روش‌های دیگر مناسب‌تر هستند؟

در محدودیت فضا، هزینه عمرانی زیاد، نبود امکان توقف جریان، افت هد غیرمجاز، Backwater متغیر، کانال نامنظم یا رسوب شدید، روش‌های دیگر باید بررسی شوند.

Hydraulic Rating Curve

تبدیل سطح به دبی با منحنی کالیبره‌شده همان محل؛ پایداری رابطه و تغییرات بستر باید کنترل شوند.

Manning Equation

قابل بررسی برای کانال دارای هندسه، شیب و زبری مشخص و جریان تقریباً یکنواخت؛ در Backwater متغیر استفاده مستقیم از شیب بستر قابل اتکا نیست.

Area–Velocity

در این روش سطح مقطع و سرعت برای محاسبه Q = A × V استفاده می‌شوند. هندسه، محل سنسور، جهت جریان و کالیبراسیون همچنان اهمیت دارند.

مطالعه مرتبط: روش Area–Velocity برای اندازه‌گیری دبی کانال باز

خطاهای رایج انتخاب و نصب

  • انتخاب سازه فقط براساس حداکثر دبی؛
  • کنترل نکردن تراز و ابعاد واقعی؛
  • نصب سنسور خارج از نقطه مرجع؛
  • نادیده گرفتن Backwater؛
  • تعریف اشتباه نوع یا اندازه سازه در کنترلر؛
  • نداشتن برنامه پاک‌سازی رسوب و آشغال.

اطلاعات لازم برای بررسی فنی

  • شکل و ابعاد کانال؛
  • عرض، عمق و شیب؛
  • حداقل، معمول و حداکثر دبی؛
  • حداقل و حداکثر سطح آب؛
  • نوع سیال و مواد معلق.
  • رسوب، لجن و مواد شناور؛
  • شرایط پایین‌دست؛
  • افت هد مجاز؛
  • دقت و هدف اندازه‌گیری؛
  • عکس، نقشه و ویدئوی محل.

پرسش‌های متداول

آیا بدون فلوم یا ویر می‌توان دبی را اندازه‌گیری کرد؟

بله. Rating Curve، Manning یا Area–Velocity قابل بررسی هستند؛ اما انتخاب به هندسه، Backwater، رسوب و دقت موردنیاز وابسته است.

آیا سنسور اولتراسونیک مستقیماً دبی را می‌سنجد؟

خیر. در این سیستم سنسور هد را اندازه می‌گیرد و کنترلر دبی را از رابطه فلوم یا ویر محاسبه می‌کند.

آیا وجود سازه استاندارد دقت را تضمین می‌کند؟

خیر. ابعاد، تراز، نقطه صفر، محل سنجش هد، غرق‌شدگی و نگهداری نیز باید صحیح باشند.

Backwater چه اثری دارد؟

می‌تواند هد را بدون افزایش متناسب دبی بالا ببرد و رابطه جریان آزاد را نامعتبر کند.

فلوم بهتر است یا ویر؟

انتخاب به دبی، افت هد، مواد معلق، فضای نصب و شرایط پایین‌دست بستگی دارد.

برای انتخاب چه اطلاعاتی لازم است؟

ابعاد کانال، دبی، عمق، افت هد، رسوب، وضعیت پایین‌دست و تصاویر محل برای ارزیابی اولیه لازم هستند.

Palmer–Bowlus Flume چه تفاوتی با Parshall Flume دارد؟

پالمر–بولوس برای تطبیق با مجاری مدور نیمه‌پر، منهول‌ها و خطوط ثقلی فاضلاب طراحی شده است؛ پارشال در کانال‌های روباز آب، آبیاری و فاضلاب کاربرد گسترده‌تری دارد. پالمر–بولوس به منحنی هد–دبی اختصاصی سازنده همان هندسه نیاز دارد و نباید ضرایب پارشال برای آن استفاده شوند.

آیا Palmer–Bowlus برای لوله کاملاً پر مناسب است؟

خیر. این فلوم برای جریان ثقلی دارای سطح آزاد در لوله یا مجرای نیمه‌پر است. اگر لوله کاملاً پر و تحت فشار باشد، باید فناوری مناسب جریان پرفشار مانند فلومتر مغناطیسی یا اولتراسونیک لوله پر بررسی شود.

آیا یک معادله عمومی برای تمام Palmer–Bowlus Flumeها وجود دارد؟

خیر. هندسه و ابعاد این خانواده مانند پارشال برای تمام محصولات یکسان نیست. Rating Curve، ضرایب محاسبه، محل سنجش هد و محدوده جریان باید از مدارک همان سازنده و همان اندازه استخراج شوند.

منابع و استانداردها

  1. ISO 4359:2022 — Rectangular, trapezoidal and U-shaped flumes
  2. ISO 1438:2017 — Open channel flow measurement using thin-plate weirs
  3. ISO 4360:2020 — Open channel flow measurement using triangular profile weirs
  4. ASTM D5390-21 — Open-Channel Flow Measurement of Water with Palmer-Bowlus Flumes
  5. U.S. EPA — NPDES Compliance Inspection Manual, Appendix O
  6. U.S. Bureau of Reclamation — Water Measurement Manual
اصلاح مرجع: شماره صحیح استاندارد پیش‌نویس ISO 1438:2017 است؛ عبارت ISO 1438:2021 صحیح نیست.

جمع‌بندی صادقانه و نظر مهندسی آداک‌فلو

Primary Measuring Devices در صورت طراحی و نصب صحیح، رابطه‌ای مشخص و قابل اعتبارسنجی میان هد و دبی ایجاد می‌کنند. مزیت اصلی آن‌ها عدم نیاز به سنجش مستقیم سرعت و مهم‌ترین محدودیتشان وابستگی به هندسه، افت هد، رسوب و شرایط پایین‌دست است.

برای کانال استاندارد و جریان پایدار، فلوم یا ویر می‌تواند راهکاری قابل اتکا باشد. در کانال نامنظم، Backwater متغیر یا محدودیت عمرانی، Area–Velocity یا روش تخصصی‌تر باید بررسی شود.

درخواست بررسی فنی پروژه

ابعاد کانال، محدوده دبی، عمق، رسوب، شرایط پایین‌دست، افت هد مجاز و تصاویر محل را برای واحد فنی آداک‌فلو ارسال کنید.

ارسال درخواست بررسی فنی فلومترهای کانال باز
علت نویز در سیگنال ابزار دقیق؛ تأثیر اینورتر (VFD)، کابل قدرت و الکتروموتورها

علت نویز در سیگنال ابزار دقیق؛ تأثیر اینورتر (VFD)، کابل قدرت و الکتروموتورها

راهنمای فنی ابزار دقیق و EMC

علت نویز در سیگنال ابزار دقیق؛ تأثیر اینورتر (VFD)، کابل قدرت و الکتروموتورها

نوسان فلومتر یا ترانسمیتر همیشه نشانه خرابی تجهیز نیست. در بسیاری از پروژه‌های صنعتی، نویز الکترومغناطیسی ناشی از VFD، کابل قدرت، موتور و ارتینگ نامناسب عامل اصلی اختلال است.

Instrumentation Signal Noise Caused by VFDs, Power Cables and Electric Motors
نشانه رایج پرش مقدار، آلارم کاذب و ناپایداری حلقه 4–20 mA
منبع محتمل خروجی VFD، کابل قدرت، موتور، کنتاکتور یا منبع سوئیچینگ
راه‌حل اصلی جداسازی مسیر، شیلدینگ، ارتینگ و رعایت اصول EMC
نویز ابزار دقیق ناشی از اینورتر VFD، کابل قدرت و الکتروموتور
مسیرهای رایج ایجاد و انتقال نویز در سیستم‌های ابزار دقیق صنعتی

چرا نباید فوراً تجهیز را معیوب بدانیم؟

در بسیاری از کارخانه‌ها، زمانی که مقدار نمایش‌داده‌شده توسط فلومتر، ترانسمیتر فشار یا ترانسمیتر سطح دچار نوسان می‌شود، اولین تصور خرابی تجهیز است. با این حال، در بخش قابل توجهی از پروژه‌های صنعتی، مشکل از خود تجهیز نیست؛ بلکه نویز الکترومغناطیسی (Electromagnetic Interference – EMI) عامل اصلی اختلال است.

اینورترهای کنترل دور موتور، کابل‌های قدرت سه‌فاز، الکتروموتورهای بزرگ، منابع تغذیه سوئیچینگ و تجهیزات قدرت، میدان‌های الکترومغناطیسی و جریان‌های ناخواسته تولید می‌کنند. اگر کابل‌کشی، ارتینگ و شیلدینگ صحیح اجرا نشود، این نویزها وارد مدار ابزار دقیق شده و موجب خطای اندازه‌گیری، قطع شبکه صنعتی یا توقف فرآیند می‌شوند.

نشانه تشخیصی مهم: اگر نوسان فقط هنگام استارت موتور، تغییر سرعت اینورتر یا روشن‌شدن پمپ ظاهر می‌شود، ابتدا مسیر کابل، شیلد و ارت را بررسی کنید؛ نه اینکه فوراً تجهیز را تعویض کنید.

نویز الکترومغناطیسی (EMI) چیست؟

نویز الکترومغناطیسی، انرژی الکتریکی ناخواسته‌ای است که وارد مدار اندازه‌گیری یا سیستم کنترل می‌شود و مقدار واقعی سیگنال را تغییر می‌دهد.

حلقه‌های آنالوگ

نوسان سیگنال 4–20 mA، پرش مقدار و افزایش خطای ورودی آنالوگ

شبکه صنعتی

قطع ارتباط Modbus RS-485 و اختلال در تبادل داده

PLC و کنترل

آلارم کاذب، ناپایداری PID و عملکرد نامطمئن فرآیند

تجهیزات اندازه‌گیری

تغییر ناگهانی مقدار فلومتر، فشار، سطح یا دما

چرا اینورترها مهم‌ترین منبع نویز هستند؟

اینورتر یا Variable Frequency Drive برای کنترل سرعت موتور از تکنیک PWM استفاده می‌کند. در این روش، ترانزیستورهای قدرت با سرعت زیاد روشن و خاموش می‌شوند و ولتاژ پالسی تولید می‌کنند.

این روش کنترل دقیقی ایجاد می‌کند، اما هم‌زمان می‌تواند باعث تولید هارمونیک، میدان الکترومغناطیسی و جریان نشتی شود. شدت نویز به عوامل زیر وابسته است:

مشخصات درایو

توان اینورتر، فرکانس سوئیچینگ و کیفیت فیلتر داخلی

کابل موتور

طول کابل، نوع کابل خروجی و نحوه اتصال شیلد

سیستم زمین

هم‌بندی، اختلاف پتانسیل زمین و مسیر برگشت جریان‌های فرکانس بالا

فاصله‌گذاری

فاصله کابل قدرت و خروجی VFD از کابل‌های سیگنال و شبکه

کابل قدرت چگونه باعث ایجاد نویز می‌شود؟

کابل‌های قدرت حامل جریان بالا هستند و در اطراف خود میدان مغناطیسی ایجاد می‌کنند. اگر کابل ابزار دقیق در مسیر طولانی و به‌صورت موازی کنار کابل قدرت اجرا شود، بخشی از میدان در هادی‌های سیگنال القا شده و ولتاژ ناخواسته ایجاد می‌کند.

قاعده اجرایی: مسیر کابل قدرت و ابزار دقیق را جدا کنید. اگر تقاطع اجتناب‌ناپذیر است، کابل‌ها را تا حد امکان با زاویه ۹۰ درجه از یکدیگر عبور دهید.

تأثیر نویز بر تجهیزات ابزار دقیق

تجهیزات ابزار دقیق با سیگنال‌های کوچک و دقیق کار می‌کنند؛ بنابراین نسبت به نویز حساس هستند. پیامدهای رایج شامل موارد زیر است:

  • نوسان خروجی فلومتر
  • تغییر مقدار ترانسمیتر فشار
  • اختلال در ترانسمیتر سطح
  • خطا در سیگنال‌های دما
  • نوسان حلقه 4–20 mA
  • آلارم کاذب در PLC
  • قطع ارتباط Modbus RS-485
  • افزایش خطای ورودی آنالوگ
  • ناپایداری کنترل PID
  • توقف یا عملکرد نامطمئن فرآیند

مسیرهای ورود نویز به سیستم

القای مغناطیسی

عبور کابل سیگنال در کنار کابل قدرت، ولتاژ ناخواسته را در مدار اندازه‌گیری القا می‌کند.

القای خازنی

تغییرات سریع ولتاژ خروجی اینورتر از طریق ظرفیت بین کابل‌ها منتقل می‌شود.

نویز هدایتی

نویز از مسیر تغذیه، ارت، نول یا کابل مشترک وارد تجهیزات می‌شود.

تشعشع الکترومغناطیسی

کابل خروجی اینورتر می‌تواند مانند آنتن عمل کرده و نویز را در محیط منتشر کند.

حلقه زمین

اختلاف پتانسیل میان نقاط زمین، جریان ناخواسته‌ای در شیلد یا مدار سیگنال ایجاد می‌کند.

روش تشخیص منبع نویز در سایت

زمان رخداد خطا را ثبت کنید بررسی کنید نوسان هم‌زمان با استارت موتور، تغییر فرکانس VFD یا قطع‌و‌وصل کنتاکتور رخ می‌دهد یا خیر.
سیگنال را از محل تجهیز و PLC مقایسه کنید اگر مقدار محلی پایدار ولی ورودی PLC ناپایدار است، کابل، ایزولاسیون یا کارت ورودی را بررسی کنید.
مسیر کابل را بازبینی کنید طول مسیر موازی با کابل قدرت، محل تقاطع و نزدیکی به کابل خروجی VFD را ثبت کنید.
شیلد و ارت را کنترل کنید نوع اتصال شیلد باید با دستورالعمل سازنده و فلسفه ارت پروژه هماهنگ باشد.
منبع تغذیه و حلقه زمین را بررسی کنید اختلاف پتانسیل، نویز تغذیه و اشتراک نادرست زمین می‌تواند علت اصلی باشد.

راهکارهای کاهش نویز

  • جداسازی مسیر کابل قدرت و ابزار دقیق
  • استفاده از کابل شیلددار استاندارد
  • اتصال شیلد مطابق دستورالعمل سازنده
  • اجرای سیستم ارت و هم‌بندی صحیح
  • نصب فیلتر EMC مناسب برای اینورتر
  • استفاده از Ferrite Core در صورت نیاز
  • رعایت فاصله مناسب کابل قدرت و سیگنال
  • تقاطع کابل‌ها با زاویه ۹۰ درجه
  • استفاده از زوج‌تابیده برای شبکه صنعتی
  • دوری کابل سیگنال از خروجی VFD
  • استفاده از ایزولاتور سیگنال در حلقه‌های حساس
  • تفکیک تغذیه ابزار دقیق از بارهای قدرتی آلوده
هشدار: اتصال شیلد، ارت و نول بدون بررسی طراحی پروژه می‌تواند حلقه زمین ایجاد کند. اجرای اصلاحات باید براساس نقشه، دستورالعمل سازنده و اندازه‌گیری واقعی انجام شود.

مقایسه منابع ایجاد نویز

منبعشدت تقریبی نویزاثر رایج بر ابزار دقیقاولین اقدام پیشنهادی
اینورتر (VFD) بسیار زیاد اختلال در سیگنال و شبکه صنعتی بررسی کابل خروجی، شیلد، فیلتر EMC و ارت
کابل قدرت سه‌فاز زیاد القای نویز در کابل سیگنال جداسازی مسیر و کاهش طول موازی
الکتروموتور متوسط میدان مغناطیسی و جریان نشتی بررسی ارت موتور و فاصله کابل‌ها
کنتاکتور متوسط پالس لحظه‌ای هنگام قطع و وصل استفاده از مدار حذف جرقه یا سرج‌ساپرسور
منبع تغذیه سوئیچینگ کم تا متوسط افزایش نویز زمینه کنترل کیفیت تغذیه و جداسازی منبع
دستگاه جوش بسیار زیاد ایجاد پالس‌های شدید و اختلال گسترده جداسازی تغذیه و ارت؛ توقف تست هنگام جوشکاری

استانداردها و مراجع مرتبط

طراحی و اجرای سیستم‌های مقاوم در برابر نویز معمولاً با توجه به الزامات EMC، نصب الکتریکی، درایوهای کنترل دور و توصیه‌های سازندگان انجام می‌شود.

IEC 61000 IEC 61800 IEC 60364 ISA Practices NAMUR Recommendations

پرسش‌های متداول

آیا نوسان سیگنال همیشه از خرابی ترانسمیتر است؟

خیر. اگر خطا با روشن‌شدن موتور یا تغییر سرعت VFD هم‌زمان است، ابتدا کابل‌کشی، شیلدینگ، ارتینگ و تغذیه بررسی شود.

آیا اتصال شیلد از هر دو طرف همیشه اشتباه است؟

پاسخ به معماری سیستم، فرکانس نویز، نوع شبکه و دستورالعمل سازنده وابسته است. تصمیم‌گیری باید براساس طراحی EMC پروژه انجام شود.

آیا Ferrite Core به‌تنهایی مشکل را حل می‌کند؟

معمولاً خیر. فریت می‌تواند بخشی از نویز فرکانس بالا را کاهش دهد، اما جایگزین کابل‌کشی صحیح، هم‌بندی، فیلتر مناسب و جداسازی مسیر نیست.

چرا Modbus RS-485 با روشن‌شدن موتور قطع می‌شود؟

مسیر نامناسب کابل، زوج‌تابیده نبودن، شیلدینگ ضعیف، مقاومت‌های انتهایی نامناسب، اختلاف زمین و نزدیکی به خروجی VFD از علت‌های محتمل هستند.

جمع‌بندی

اینورترها، کابل‌های قدرت و الکتروموتورها بخش جدایی‌ناپذیر صنایع مدرن هستند، اما طراحی یا اجرای نامناسب آن‌ها می‌تواند نویز الکترومغناطیسی قابل توجهی ایجاد کند. در بسیاری از موارد، نوسان سیگنال، خطای اندازه‌گیری یا قطع ارتباط شبکه صنعتی ناشی از خرابی تجهیز نیست؛ بلکه نتیجه کابل‌کشی غیراصولی، ارتینگ نامناسب یا اجرای نادرست شیلد است.

با رعایت اصول EMC، استفاده از کابل مناسب، جداسازی مسیرهای قدرت و سیگنال، اجرای صحیح سیستم ارت و نصب تجهیزات حفاظتی متناسب با پروژه، می‌توان پایداری سیستم ابزار دقیق را افزایش داد و از توقف‌های پرهزینه جلوگیری کرد.

نتیجه عملی: پیش از تعویض فلومتر یا ترانسمیتر، زمان رخداد خطا، مسیر کابل، شیلد، ارت، منبع تغذیه و هم‌زمانی آن با عملکرد تجهیزات قدرت را بررسی کنید.
Flow Conditions, Backwater Effects, Turbulence and Sensor Location

ارزیابی هیدرولیکی کانال قبل از نصب فلومتر کانال باز



ارزیابی هیدرولیکی محل نصب فلومتر کانال باز در شرایط Backwater و تلاطم شدید

در اندازه‌گیری دبی کانال باز، دقت فقط به مدل فلومتر یا مشخصات سنسور وابسته نیست. شکل کانال، وضعیت جریان، محل نصب، شرایط بالادست و پایین‌دست و نحوه کالیبراسیون مستقیماً بر اعتبار نتیجه اثر می‌گذارند. به همین دلیل، در کانال‌های دارای پس‌زدگی آب یا Backwater، تلاطم شدید، گردابه، موج، پرش هیدرولیکی، کف، رسوب، ورودی جانبی یا تغییر ناگهانی مقطع، باید پیش از انتخاب نهایی فلومتر، شرایط هیدرولیکی محل بررسی شود.

 hydraulic assessment before flowmeter installation fa rebuilt a3 600dpi 1 1

موضوع: اندازه‌گیری دبی کانال باز

سطح مقاله: فنی و کاربردی
تدوین و بازبینی: واحد مهندسی آداک فلو
تاریخ انتشار: ۱۹ تیر ۱۴۰۵
آخرین بازبینی فنی: ۱۹ تیر ۱۴۰۵

تعریف ساده برای مشتری: ارزیابی هیدرولیکی یعنی بررسی کنیم آیا جریان در نقطه پیشنهادی نصب فلومتر، پایدار، قابل تکرار و نماینده دبی کل کانال است یا تحت تأثیر Backwater، تلاطم، گردابه، موج، جریان برگشتی، رسوب، انسداد یا سازه‌های مجاور قرار دارد. نتیجه این بررسی مشخص می‌کند که محل نصب قابل قبول است، باید جابه‌جا یا اصلاح شود یا لازم است روش دیگری برای اندازه‌گیری دبی انتخاب گردد.


فهرست مطالب :

ارزیابی هیدرولیکی چیست؟

ارزیابی هیدرولیکی مجموعه‌ای از بازدیدها، اندازه‌گیری‌ها و محاسبات مهندسی است که برای شناخت رفتار آب در محدوده محل نصب فلومتر انجام می‌شود. هدف اصلی این است که مشخص شود آیا پارامتر اندازه‌گیری‌شده توسط سنسور، مانند سطح یا سرعت، می‌تواند نماینده مناسبی از جریان واقعی کانال باشد یا خیر.

در یک محل مناسب، جریان ترجیحاً باید در امتداد محور کانال حرکت کند، سطح آب نوسان غیرعادی نداشته باشد، مقطع خیس‌شده قابل تعریف باشد و توزیع سرعت در عرض و عمق کانال به‌شدت نامتقارن نباشد. وجود مقداری آشفتگی در جریان طبیعی است؛ مسئله زمانی ایجاد می‌شود که موج، گردابه یا جریان برگشتی باعث شود قرائت موضعی سنسور دیگر نماینده متوسط جریان نباشد.

بنابراین عبارت «نیازمند ارزیابی هیدرولیکی و اصلاح محل نصب» به معنی رد قطعی فلومتر یا غیرقابل اندازه‌گیری بودن کانال نیست. این عبارت یعنی انتخاب تجهیز و محل نصب نباید فقط براساس عرض کانال، عمق یا حداکثر دبی انجام شود و رفتار واقعی جریان نیز باید بررسی گردد.

چرا ارزیابی هیدرولیکی پیش از نصب فلومتر اهمیت دارد؟

فلومتر ممکن است از نظر مشخصات فنی برای محدوده دبی و عمق کانال مناسب باشد، اما در محل نامناسب نصب شود. در این صورت حتی یک سنسور دقیق نیز می‌تواند خروجی غیرواقعی تولید کند. برای مثال، سنسور سرعت ممکن است داخل یک گردابه قرار گیرد یا سنسور سطح به‌جای سطح متوسط، قله و دره موج‌ها را ثبت کند.

هزینه اصلاح محل نصب پس از اجرای کابل‌کشی، ساخت پایه، نصب تابلو و راه‌اندازی معمولاً بسیار بیشتر از هزینه بررسی اولیه است. ارزیابی هیدرولیکی کمک می‌کند پیش از خرید یا نصب نهایی، ریسک خطا، جابه‌جایی و اختلاف با اندازه‌گیری مرجع کاهش یابد.



نکته مهم: ارزیابی هیدرولیکی صرفاً نگاه کردن به سطح آب نیست. ممکن است سطح ظاهراً آرام باشد، اما در زیر سطح، جریان برگشتی یا پروفایل سرعت نامتقارن وجود داشته باشد. از طرف دیگر، ممکن است موج‌های کوچک سطحی وجود داشته باشند ولی میانگین سطح و سرعت با پردازش مناسب قابل اندازه‌گیری باشند.


Backwater یا پس‌زدگی آب چیست؟

Backwater شرایطی است که در آن یک عامل پایین‌دست باعث افزایش عمق آب در بالادست و کاهش شیب سطح آب می‌شود. در این حالت، وضعیت جریان در محل نصب فقط به دبی عبوری وابسته نیست؛ بلکه تراز آب پایین‌دست نیز بر عمق و سرعت اثر دارد.

عوامل رایج ایجاد Backwater عبارت‌اند از:

  • بالا آمدن تراز رودخانه، مخزن، استخر یا کانال دریافت‌کننده؛
  • بسته شدن یا تغییر وضعیت دریچه پایین‌دست؛
  • وجود سد، بند، ویر، فلوم یا سازه کنترل سطح؛
  • کم بودن ظرفیت لوله یا دهانه خروجی؛
  • رسوب، لجن، گیاه، آشغال یا انسداد در پایین‌دست؛
  • تغییر ناگهانی شیب، عرض یا تراز کف کانال؛
  • تلاقی کانال با جریان دیگری که سطح آن متغیر است.

چرا Backwater اندازه‌گیری دبی را دشوار می‌کند؟

در بسیاری از روش‌های مبتنی بر سطح، فرض می‌شود برای هر ارتفاع آب، یک دبی مشخص وجود دارد. این فرض زمانی معتبر است که رابطه تراز–دبی پایدار و تقریباً یکتا باشد. در حضور Backwater ممکن است یک ارتفاع مشخص در دو زمان مختلف با دو دبی متفاوت مشاهده شود.

برای مثال، ممکن است عمق آب در محل نصب ۱٫۲ متر باشد؛ اما در حالت اول این عمق به دلیل دبی زیاد و در حالت دوم به دلیل بالا بودن سطح پایین‌دست، با وجود دبی کمتر، ایجاد شده باشد. در هر دو حالت سنسور سطح مقدار یکسانی نشان می‌دهد، ولی دبی واقعی یکسان نیست.

نتیجه: وجود Backwater می‌تواند رابطه ساده ارتفاع–دبی را غیرقابل اعتماد کند. بنابراین استفاده از یک سنسور سطح همراه با یک منحنی ثابت Rating Curve، بدون بررسی شرایط پایین‌دست، ممکن است به خطای سیستماتیک منجر شود.


نشانه‌های احتمالی Backwater در محل

  • بالا آمدن سطح آب بدون افزایش متناسب جریان ورودی؛
  • کاهش سرعت هم‌زمان با افزایش عمق؛
  • تغییر سطح محل اندازه‌گیری با باز و بسته شدن دریچه پایین‌دست؛
  • غرق‌شدگی فلوم یا ویر؛
  • تغییرات روزانه یا فصلی سطح آب ناشی از رودخانه یا مخزن پایین‌دست؛
  • حرکت کند اجسام شناور یا ایجاد حرکت برگشتی نزدیک دیواره؛
  • کاهش محسوس شیب سطح آب در بخشی از کانال



تفاوت Backwater، Submergence و Surcharge چیست؟

Backwater یا پس‌زدگی آب

اثر عمومی شرایط پایین‌دست بر عمق و سرعت جریان در بالادست است. این پدیده می‌تواند در کانال آزاد، رودخانه، فلوم یا بالادست یک دریچه رخ دهد.

Submergence یا غرق‌شدگی

حالتی است که سطح پایین‌دست بر عملکرد یک سازه اندازه‌گیری مانند فلوم یا ویر اثر می‌گذارد و شرایط جریان آزاد آن را مختل می‌کند. درصد مجاز غرق‌شدگی به نوع و هندسه سازه بستگی دارد.

Surcharge یا جریان تحت فشار

شرایطی است که مجرا یا کانال سرپوشیده تقریباً یا کاملاً پر می‌شود و جریان دیگر رفتار معمول کانال باز را ندارد. در این وضعیت ممکن است روش یا تجهیز مخصوص جریان آزاد قابل استفاده نباشد.

هر Submergence می‌تواند با اثر Backwater همراه باشد، اما هر Backwater الزاماً به معنی غرق‌شدگی یک سازه اندازه‌گیری نیست. همچنین Backwater با Surcharge یکسان نیست.


تلاطم شدید چه اثری بر فلومتر کانال باز دارد؟

جریان آب ذاتاً آشفته است؛ بنابراین منظور از تلاطم نامطلوب، حذف کامل آشفتگی نیست. تلاطم شدید زمانی است که نوسانات سرعت و سطح، گردابه‌ها، جریان‌های عرضی، حباب هوا، کف یا پاشش آب به اندازه‌ای باشند که خروجی سنسور ناپایدار یا غیرنماینده شود.

تلاطم شدید معمولاً در مجاورت نقاط زیر دیده می‌شود:

  • پس از آبشار، افت ناگهانی یا پرش هیدرولیکی؛
  • بعد از زانو، پیچ تند یا تغییر جهت کانال؛
  • نزدیک ورودی جانبی یا محل اختلاط دو جریان؛
  • بعد از دریچه، پمپ یا خروجی پرفشار؛
  • در محل تغییر ناگهانی عرض یا عمق کانال؛
  • نزدیک موانع، پایه‌ها، رسوبات یا آشغال‌گیرها؛
  • در کانال‌های دارای بستر بسیار نامنظم یا شیب موضعی زیاد.
  •
  •
پدیده هیدرولیکیاثر احتمالی بر اندازه‌گیری
موج و نوسان سریع سطح پراکندگی قرائت سنسور سطح و محاسبه ناپایدار مساحت مقطع
گردابه و جریان برگشتی اندازه‌گیری سرعتی که نماینده جهت و سرعت متوسط کانال نیست
حباب هوا و کف تضعیف یا پراکندگی سیگنال بعضی حسگرهای صوتی
پروفایل سرعت نامتقارن ایجاد خطا در تبدیل سرعت موضعی به سرعت متوسط مقطع
رسوب یا آشغال تغییر هندسه مقطع، پوشاندن سنسور یا ایجاد اختلال در میدان سرعت
پرش هیدرولیکی نوسان شدید سطح، ورود هوا، جریان برگشتی و تغییرات سریع سرعت



در ارزیابی هیدرولیکی چه مواردی بررسی می‌شود؟



۱. هندسه و وضعیت فیزیکی کانال

شکل مقطع، عرض، عمق، شیب بستر، جنس دیواره، زبری، رسوب و تغییرات هندسی بالادست و پایین‌دست ثبت می‌شود. برای روش سرعت–سطح، مساحت مقطع خیس‌شده باید از روی عمق آب و هندسه واقعی کانال محاسبه گردد.

۲. پایداری سطح آب

دامنه و سرعت نوسان سطح بررسی می‌شود. سنسور باید بتواند سطح میانگین معتبر را تشخیص دهد و تغییرات ثبت‌شده نباید فقط حاصل موج، کف، پاشش یا حرکت موضعی آب باشند.

۳. جهت و توزیع سرعت

بررسی می‌شود که جریان عمدتاً در امتداد محور کانال است یا مؤلفه عرضی، عمودی، چرخشی و برگشتی قابل‌توجه دارد. در ارزیابی دقیق‌تر، سرعت در چند نقطه از عرض و عمق اندازه‌گیری می‌شود تا پروفایل سرعت مشخص گردد.

Q = A × V

در این رابطه، Q دبی، A مساحت مقطع خیس‌شده و V سرعت متوسط مقطع است. چالش اصلی این است که سرعت اندازه‌گیری‌شده توسط سنسور باید با سرعت متوسط واقعی مقطع رابطه پایدار و قابل کالیبراسیون داشته باشد.

۴. رژیم جریان و عدد فرود

Fr = V / √(gD)

در این رابطه، V سرعت متوسط، g شتاب گرانش و D عمق هیدرولیکی است. عمق هیدرولیکی از رابطه زیر محاسبه می‌شود:

D = A / T

در این رابطه، A مساحت مقطع خیس‌شده و T عرض سطح آزاد آب است. در کانال مستطیلی، عمق هیدرولیکی برابر عمق جریان است، اما در مقاطع ذوزنقه‌ای، نیمه‌پر یا نامنظم باید از هندسه واقعی مقطع محاسبه شود.

  • Fr < 1: جریان زیرِبحرانی و حساس‌تر به شرایط پایین‌دست؛
  • Fr ≈ 1: جریان نزدیک حالت بحرانی؛
  • Fr > 1: جریان فوق‌بحرانی با سرعت بالا و عمق کمتر.

۵. اثر پایین‌دست

سطح آب، وضعیت دریچه‌ها، موانع، رسوب و تغییرات کانال در پایین‌دست بررسی می‌شوند. در صورت امکان، سطح و سرعت در چند وضعیت بهره‌برداری ثبت می‌شود تا مشخص گردد آیا برای یک سطح مشابه، دبی‌های متفاوت رخ می‌دهد یا خیر.

۶. حداقل و حداکثر دبی

محل ممکن است در دبی متوسط مناسب باشد، ولی در دبی کم سنسور از آب خارج شود یا سرعت کمتر از محدوده اندازه‌گیری باشد. در دبی زیاد نیز ممکن است سنسور غرق شود، سطح به سازه نزدیک گردد یا Backwater و تلاطم افزایش یابد.

۷. رسوب، آشغال و نگهداری

دسترسی، ایمنی، امکان تمیزکاری، رسوب‌گیری، تجمع لجن، آشغال و رشد زیستی بررسی می‌شوند. محل هیدرولیکی مناسب ولی غیرقابل نگهداری، در بهره‌برداری بلندمدت انتخاب قابل اعتمادی نیست.

۸. پایداری زمانی شرایط

در کانال‌هایی که سطح پایین‌دست، وضعیت دریچه یا دبی در طول زمان تغییر می‌کند، یک مشاهده کوتاه کافی نیست. ممکن است لازم باشد سطح، سرعت و شرایط بهره‌برداری در چند ساعت، چند روز یا چند فصل ثبت شوند.

مراحل اجرایی ارزیابی هیدرولیکی

  1. بررسی اسناد پروژه: نقشه کانال، ابعاد، مقطع، شیب، محدوده دبی، وضعیت دریچه‌ها و سازه‌های بالادست و پایین‌دست بررسی می‌شوند.
  2. بازدید اولیه محل: جهت جریان، موج، گردابه، کف، رسوب، آشغال، جریان برگشتی و تغییرات سطح مشاهده و ثبت می‌شوند.
  3. انتخاب چند مقطع نامزد: بهتر است فقط یک نقطه از پیش تعیین‌شده بررسی نشود و حداقل دو یا سه محل احتمالی با یکدیگر مقایسه شوند.
  4. برداشت هندسه واقعی: عرض، عمق، تراز کف، شکل مقطع و تغییرات عرضی کانال ثبت می‌شوند.
  5. اندازه‌گیری سطح و سرعت: سطح آب و سرعت در چند نقطه و ترجیحاً در بیش از یک وضعیت دبی اندازه‌گیری می‌شوند.
  6. بررسی پایین‌دست: سطح آب پایین‌دست، دریچه، مخزن، انسداد، رسوب و احتمال Backwater بررسی می‌شوند.
  7. تحلیل هیدرولیکی: مساحت مقطع، سرعت متوسط، عدد فرود، پایداری سطح و یکنواختی جریان تحلیل می‌شوند.
  8. انتخاب روش اندازه‌گیری: براساس نتیجه بررسی، یکی از روش‌های سطح–دبی، مانینگ، سرعت–سطح، سرعت سطحی، فلوم، ویر یا اندازه‌گیری دو سطح انتخاب می‌شود.
  9. نصب آزمایشی یا راه‌اندازی: سنسور در محل منتخب نصب و عملکرد آن در شرایط واقعی بررسی می‌شود.
  10. اعتبارسنجی: دبی فلومتر با یک روش مستقل در چند وضعیت جریان مقایسه و ضرایب لازم تنظیم می‌شوند.



اثر Backwater و تلاطم بر روش‌های اندازه‌گیری

روش اندازه‌گیریاثر Backwaterاثر تلاطم شدیدملاحظه مهندسی
سنسور سطح همراه Rating Curve زیاد؛ رابطه تراز–دبی ممکن است یکتا نباشد نوسان سطح موجب پراکندگی محاسبه می‌شود فقط در صورت وجود رابطه پایدار و اعتبارسنجی‌شده مناسب است
محاسبه با معادله مانینگ زیاد؛ شیب انرژی ممکن است با شیب بستر برابر نباشد تغییرات موضعی جریان اعتبار محاسبه را کاهش می‌دهد هندسه، زبری و شرایط جریان باید مشخص و پایدار باشند
Area–Velocity یا سرعت–سطح کمتر از روش فقط سطح، زیرا سرعت نیز اندازه‌گیری می‌شود در پروفایل نامتقارن یا جریان برگشتی همچنان خطا ممکن است جهت نصب، هندسه مقطع و کالیبراسیون اهمیت زیادی دارند
ویر یا سرریز اندازه‌گیری در صورت غرق‌شدگی، رابطه هد–دبی آزاد معتبر نیست آشفتگی بالادست می‌تواند سنجش هد را مختل کند شرایط نزدیک‌شدن جریان و حد مجاز غرق‌شدگی باید کنترل شوند
فلوم اندازه‌گیری عملکرد به نوع فلوم و درصد غرق‌شدگی وابسته است ورودی نامناسب و موج می‌تواند دقت را کاهش دهد هندسه، تراز نصب و محل صحیح سنجش هد باید رعایت شوند
سرعت‌سنج سطحی غیرتماسی سرعت را مستقیم‌تر می‌سنجد، اما عمق و تبدیل سرعت مهم‌اند موج، کف و جهت نامناسب جریان بر ضریب تبدیل اثر می‌گذارند نیازمند سطح قابل ردیابی و مقطع تعریف‌شده است



چرا معادله مانینگ در شرایط Backwater محدود می‌شود؟

Q = (1 / n) × A × R2/3 × S1/2

معادله مانینگ زمانی قابل اتکاتر است که جریان تقریباً یکنواخت، هندسه کانال مشخص، ضریب زبری قابل برآورد و شیب انرژی معلوم باشد. در شرایط Backwater، شیب سطح آب و شیب انرژی ممکن است با شیب بستر برابر نباشد؛ بنابراین استفاده مستقیم از شیب بستر به‌جای شیب انرژی می‌تواند خطا ایجاد کند.

محدودیت‌های روش Area–Velocity

انتخاب روش سرعت–سطح به‌تنهایی تضمین‌کننده دقت نیست. در جریان برگشتی، سنسور باید قابلیت تشخیص جهت سرعت را داشته باشد. در مقاطع نامنظم نیز رابطه عمق–مساحت باید از برداشت واقعی کانال تهیه شود. در سرعت‌سنج‌های سطحی، ضریب تبدیل سرعت سطح به سرعت متوسط مقطع باید با داده‌های میدانی اعتبارسنجی گردد.

روش Stage–Fall یا تراز–افت

در روش Stage–Fall، سطح آب در ایستگاه اصلی و یک ایستگاه کمکی اندازه‌گیری می‌شود. اختلاف تراز آب بین دو ایستگاه، همراه با تراز ایستگاه اصلی، برای تخمین اثر شیب و Backwater به کار می‌رود. این روش نیازمند برداشت دقیق تراز، فاصله مشخص بین ایستگاه‌ها، ثبت هم‌زمان داده‌ها و کالیبراسیون با اندازه‌گیری مستقل دبی است.

چه زمانی محل نصب فلومتر باید جابه‌جا شود؟

جابه‌جایی محل زمانی توصیه می‌شود که خطای اصلی از شرایط موضعی نقطه نصب ناشی شود و در قسمت دیگری از همان کانال بتوان جریان نماینده‌تری پیدا کرد.

  • سنسور داخل یا بسیار نزدیک پرش هیدرولیکی قرار گرفته است؛
  • در محل سنسور جریان برگشتی یا گردابه پایدار وجود دارد؛
  • ورودی جانبی نزدیک محل، پروفایل سرعت را نامتقارن کرده است؛
  • سنسور بلافاصله پس از زانو، دریچه، آبشار یا تغییر مقطع نصب شده است؛
  • سطح پایین‌دست به‌صورت متغیر بر محل فعلی اثر می‌گذارد؛
  • رسوب یا آشغال دائماً اطراف سنسور جمع می‌شود؛
  • سطح یا سرعت خارج از محدوده عملکرد سنسور است؛
  • مقایسه با روش مرجع، خطای وابسته به وضعیت جریان نشان می‌دهد.

آیا می‌توان یک فاصله ثابت از زانو، آبشار یا دریچه اعلام کرد؟

به‌صورت عمومی نمی‌توان یک فاصله ثابت و معتبر برای همه پروژه‌ها تعیین کرد. فاصله مورد نیاز تابع ابعاد کانال، عمق، سرعت، عدد فرود، ارتفاع افت، شکل مقطع، شدت اختلاط، نوع سنسور و محدوده دبی است.

عباراتی مانند «سنسور را همیشه پنج متر بعد از زانو نصب کنید» بدون توجه به ابعاد و رژیم جریان، قاعده مهندسی عمومی محسوب نمی‌شوند. پنج متر در یک کانال کوچک ممکن است کافی باشد و در یک کانال بزرگ یا جریان پرانرژی کاملاً ناکافی باشد.


محل جایگزین مناسب چه ویژگی‌هایی دارد؟

  • مقطع کانال مشخص، پایدار و قابل اندازه‌گیری باشد؛
  • جریان عمدتاً یک‌جهته و در امتداد کانال باشد؛
  • تغییرات سطح ناشی از موج و پاشش محدود باشد؛
  • از ورودی جانبی، زانو، دریچه و افت ناگهانی فاصله کافی داشته باشد؛
  • رسوب‌گذاری و تجمع آشغال در آن حداقل باشد؛
  • برای نصب، کالیبراسیون و نگهداری دسترسی ایمن وجود داشته باشد؛
  • در تمام محدوده دبی، سنسور در محدوده عملکرد خود باقی بماند.

چه زمانی جابه‌جایی کافی نیست و باید روش اندازه‌گیری تغییر کند؟

گاهی Backwater یا ناپایداری جریان محدود به یک نقطه نیست و بخش بزرگی از کانال را تحت تأثیر قرار می‌دهد. در این شرایط، انتقال سنسور چند متر به بالا یاپایین مسئله اصلی را حل نمی‌کند.

تغییر از روش فقط سطح به Area–Velocity

وقتی رابطه تراز–دبی به علت Backwater ثابت نیست، اندازه‌گیری هم‌زمان سطح و سرعت می‌تواند مناسب‌تر باشد. بااین‌حال، سنسور سرعت نیز باید در مقطعی نصب شود که میدان سرعت قابل تفسیر باشد.

استفاده از دو سنجش سطح

در بعضی کانال‌های تحت اثر پس‌زدگی، اندازه‌گیری سطح در دو نقطه و محاسبه افت سطح می‌تواند اطلاعات بیشتری از شیب جریان فراهم کند.

ایجاد کنترل هیدرولیکی با فلوم یا ویر

در صورت امکان ایجاد افت مجاز، می‌توان با نصب یک سازه استاندارد، رابطه مشخص‌تری بین هد و دبی ایجاد کرد. طراحی باید محدوده دبی، افت هد، رسوب، مواد شناور، شرایط نزدیک‌شدن جریان و غرق‌شدگی را در نظر بگیرد.

استفاده از اندازه‌گیری غیرتماسی

در کانال‌هایی که تماس سنسور با فاضلاب، رسوب یا مواد خورنده مطلوب نیست، سنجش غیرتماسی سطح و سرعت سطحی قابل بررسی است. تبدیل سرعت سطحی به سرعت متوسط نیازمند ضریب مناسب و اعتبارسنجی میدانی است.

مدل‌سازی هیدرولیکی

برای کانال‌های بزرگ، شبکه‌های پیچیده، Backwater متغیر یا پروژه‌هایی با دقت قراردادی بالا، ممکن است مدل‌سازی جریان تدریجی یا غیردائمی لازم باشد.

معیار پذیرش یا رد محل نصب

وضعیت مشاهده‌شدهتصمیم اولیه مهندسی
جریان مستقیم، مقطع ثابت و نوسان محدود محل احتمالاً مناسب است؛ نیاز به اعتبارسنجی دارد
موج سطحی محدود ولی میانگین پایدار ممکن است با فیلتر مناسب و آزمون میدانی قابل قبول باشد
گردابه پایدار یا جریان برگشتی جابه‌جایی محل یا تغییر روش توصیه می‌شود
Backwater متغیر روش فقط سطح معمولاً قابل اتکا نیست
رسوب‌گذاری مستمر روی سنسور اصلاح محل، برنامه نگهداری یا تغییر فناوری لازم است
پرش هیدرولیکی در محل محل برای اندازه‌گیری معمول نامناسب است
غرق‌شدگی فلوم یا ویر بیش از حد مجاز اصلاح طراحی یا محاسبه شرایط مستغرق لازم است
خروجی ناپایدار و غیرقابل تکرار محل یا روش تا زمان رفع علت تأیید نمی‌شود

حدود عددی نهایی پذیرش باید براساس دستورالعمل سازنده، نوع سنسور، استاندارد روش اندازه‌گیری و دقت مورد انتظار پروژه تعیین شوند.


نقش ارزیابی هیدرولیکی در عدم‌قطعیت اندازه‌گیری

دقت نهایی دبی فقط برابر دقت اعلام‌شده سنسور نیست. ممکن است سنسور سطح دقت بالایی داشته باشد، اما شکل واقعی مقطع یا سرعت متوسط به‌درستی تعیین نشده باشد. در این حالت، دبی نهایی می‌تواند خطای قابل‌توجهی داشته باشد.

منابع اصلی عدم‌قطعیت عبارت‌اند از:

  • خطای اندازه‌گیری سطح؛
  • خطای برداشت هندسه مقطع؛
  • خطای اندازه‌گیری سرعت؛
  • خطای ضریب تبدیل سرعت موضعی یا سطحی به سرعت متوسط؛
  • تغییرات رسوب و سطح مقطع؛
  • نوسان زمانی جریان؛
  • خطای نصب و جهت‌گیری سنسور؛
  • خطای منحنی یا مدل محاسبه دبی.

اعتبارسنجی چگونه انجام می‌شود؟

پس از نصب، خروجی فلومتر باید در چند وضعیت دبی با یک روش مستقل مقایسه شود. بسته به نوع پروژه، روش مرجع می‌تواند شامل سرعت‌سنج پرتابل، اندازه‌گیری چندنقطه‌ای سرعت–سطح، ADCP، Current Meter، روش حجمی برای جریان‌های کوچک، سازه استاندارد معتبر یا موازنه حجمی مخزن باشد.

اعتبارسنجی در یک نقطه دبی کافی نیست. بهتر است حداقل در دبی کم، متوسط و زیاد یا در چند وضعیت واقعی بهره‌برداری انجام شود.

ثبت هم‌زمان داده‌ها

برای بررسی Backwater، ساعت تجهیزات باید همگام باشد و سطح بالادست، سطح پایین‌دست، سرعت، وضعیت دریچه و شرایط بهره‌برداری تا حد امکان هم‌زمان ثبت شوند.

مثال‌های کاربردی

مثال اول: Backwater ناشی از مخزن پایین‌دست

سنسور سطح در کانالی نصب شده که به مخزنی با تراز متغیر تخلیه می‌شود. هنگام بالا آمدن مخزن، سطح کانال افزایش می‌یابد ولی دبی ورودی تغییر محسوسی ندارد. در این وضعیت، منحنی ثابت ارتفاع–دبی قابل اعتماد نیست.

ارزیابی باید شامل ثبت هم‌زمان سطح محل، سطح پایین‌دست و یک اندازه‌گیری مستقل دبی در چند وضعیت باشد. راهکار ممکن است انتقال ایستگاه، استفاده از سرعت–سطح یا توسعه یک رابطه چندپارامتری باشد.

مثال دوم: نصب سنسور پس از دریچه

خروجی دریچه دارای جت پرسرعت، موج و گردابه است. سنسور سرعت نزدیک دریچه، سرعت موضعی بالایی ثبت می‌کند که نماینده سرعت متوسط کل مقطع نیست. انتقال سنسور به مقطعی که جریان در آن دوباره توزیع شده است می‌تواند مسئله را حل کند.

مثال سوم: کانال دارای پرش هیدرولیکی

جریان پس از یک افت، فوق‌بحرانی است و کمی پایین‌تر پرش هیدرولیکی تشکیل می‌شود. داخل پرش، سطح ناپایدار، جریان برگشتی و حباب هوا وجود دارد. نصب سنسور در این ناحیه مناسب نیست.

مثال چهارم: کانال فاضلاب با رسوب و آشغال

جریان ظاهراً آرام است، ولی رسوب کف، سطح مقطع را تغییر داده و آشغال روی سنسور تجمع می‌کند. راهکار می‌تواند اصلاح محل، برنامه پاک‌سازی، برداشت دوره‌ای مقطع یا استفاده از سنجش غیرتماسی باشد.

آیا ارزیابی اولیه از راه دور امکان‌پذیر است؟

بله. در بسیاری از پروژه‌ها می‌توان با دریافت نقشه، ابعاد کانال، محدوده دبی، عمق آب، تصاویر و ویدئوی جریان و اطلاعات سازه‌های پایین‌دست، یک ارزیابی اولیه انجام داد. این بررسی برای تعیین امکان‌پذیری اولیه، انتخاب فناوری و مشخص کردن اطلاعات تکمیلی مفید است.

بااین‌حال، ارزیابی از راه دور جایگزین بازدید میدانی در پروژه‌های پیچیده نیست. در کانال‌های دارای Backwater متغیر، پرش هیدرولیکی، گردابه شدید یا دقت قراردادی بالا، ممکن است برداشت میدانی سطح، سرعت و هندسه کانال لازم باشد.

چک‌لیست اطلاعات مورد نیاز برای بررسی فنی

  • نوع و شکل مقطع کانال مشخص باشد.
  • عرض، عمق و شیب تقریبی کانال ارائه شود.
  • حداقل، دبی معمول و حداکثر دبی مشخص باشند.
  • حداقل و حداکثر سطح آب ثبت شده باشند.
  • تصاویر و ویدئو از جریان در چند وضعیت تهیه شوند.
  • محل زانوها، دریچه‌ها، ورودی‌های جانبی و تغییرات مقطع مشخص باشد.
  • وضعیت سطح و سازه‌های پایین‌دست توضیح داده شود.
  • وجود موج، کف، گردابه، جریان برگشتی و پرش هیدرولیکی ثبت شود.
  • میزان رسوب، لجن، آشغال و مواد شناور مشخص شود.
  • نوع سیال و شرایط خوردگی یا آلودگی اعلام گردد.
  • دقت مورد انتظار و هدف اندازه‌گیری مشخص باشد.
  • امکان دسترسی برای نصب و نگهداری بررسی شود.



خروجی نهایی ارزیابی هیدرولیکی چیست؟

Technical Information Checklist for Engineering Evaluation TRODEKS

یک ارزیابی اصولی باید به یک تصمیم اجرایی منجر شود. خروجی می‌تواند شامل موارد زیر باشد:

  • تأیید محل پیشنهادی بدون تغییر؛
  • تعیین محل جایگزین و جهت صحیح نصب سنسور؛
  • اصلاح سازه نگهدارنده یا ارتفاع نصب؛
  • تغییر روش از سطح–دبی به سرعت–سطح یا روش دیگر؛
  • پیشنهاد استفاده از فلوم، ویر یا کنترل هیدرولیکی؛
  • تعیین نیاز به سنجش سطح پایین‌دست یا اندازه‌گیری دوم؛
  • تعیین روش کالیبراسیون و آزمون پذیرش؛
  • توصیه‌های نگهداری، پاک‌سازی و بازرسی دوره‌ای.
اصل تصمیم‌گیری: هدف پیدا کردن نقطه‌ای نیست که آب کاملاً بدون آشفتگی باشد؛ چنین شرایطی در بسیاری از کانال‌ها وجود ندارد. هدف، انتخاب مقطعی است که رفتار آن پایدار، قابل تکرار، قابل کالیبراسیون و نماینده دبی کل کانال باشد.


پرسش‌های متداول

آیا وجود Backwater به معنی غیرممکن بودن اندازه‌گیری دبی است؟

خیر. Backwater به معنی نیاز به بررسی دقیق‌تر و انتخاب روش مناسب‌تر است. انتقال محل، روش سرعت–سطح، اندازه‌گیری دو سطح یا ایجاد کنترل هیدرولیکی می‌تواند راهکار مناسب باشد.

آیا در شرایط Backwater می‌توان فقط از سنسور سطح استفاده کرد؟

فقط زمانی که رابطه تراز–دبی در محدوده بهره‌برداری با داده‌های کافی ثابت و اعتبارسنجی شده باشد. اگر برای یک سطح، دبی‌های مختلف رخ دهند، منحنی تک‌متغیره سطح–دبی مناسب نیست.

آیا روش Area–Velocity مشکل Backwater را کاملاً حل می‌کند؟

خیر. این روش وابستگی به سطح تنها را کاهش می‌دهد، اما محل سنسور سرعت، جهت جریان، پروفایل سرعت، هندسه مقطع و کالیبراسیون همچنان اهمیت دارند.

چه میزان تلاطم برای نصب فلومتر قابل قبول است؟

یک حد عمومی برای همه فناوری‌ها وجود ندارد. معیار پذیرش به نوع سنسور، محدوده سرعت، روش پردازش، هندسه کانال و دقت مورد انتظار وابسته است.

آیا فیلتر نرم‌افزاری برای حذف نوسان کافی است؟

فیلتر می‌تواند نوسانات کوتاه‌مدت را کاهش دهد، اما خطای ناشی از محل نامناسب، Backwater یا سرعت غیرنماینده را اصلاح نمی‌کند.

آیا چاهک آرامش یا Stilling Well همیشه مشکل موج را حل می‌کند؟

چاهک آرامش می‌تواند نوسان سطح را کاهش دهد، اما گرفتگی، رسوب، تأخیر پاسخ و ارتباط هیدرولیکی آن باید بررسی شود. این سازه رابطه غیر یکتای تراز–دبی ناشی از Backwater را به‌تنهایی اصلاح نمی‌کند.

آیا فلوم یا ویر همیشه از روش سرعت–سطح دقیق‌تر است؟

خیر. دقت به طراحی، ساخت، نصب، شرایط نزدیک‌شدن جریان، اندازه‌گیری هد، غرق‌شدگی و نگهداری وابسته است.

آیا ارزیابی با عکس و ویدئو کافی است؟

برای ارزیابی اولیه، عکس، ویدئو و نقشه بسیار مفید هستند. در پروژه‌های پیچیده یا حساس، بازدید میدانی و اندازه‌گیری سطح و سرعت لازم است.



نتیجه‌گیری

ارزیابی هیدرولیکی برای اطمینان از این انجام می‌شود که فلومتر، رفتار واقعی جریان را اندازه‌گیری کند، نه اثر موضعی موج، گردابه، Backwater، پرش هیدرولیکی یا یک مانع نزدیک را.

در این ارزیابی، هندسه کانال، پایداری سطح، توزیع و جهت سرعت، رژیم جریان، شرایط پایین‌دست، رسوب، محدوده دبی، امکان نگهداری و عدم‌قطعیت اندازه‌گیری بررسی می‌شوند. سپس مشخص می‌گردد که محل فعلی قابل قبول است، باید جابه‌جا شود یا روش اندازه‌گیری نیاز به تغییر دارد.

جابه‌جایی سنسور نباید صرفاً براساس یک فاصله عمومی انجام شود. محل جایگزین باید با مشاهده، اندازه‌گیری و اعتبارسنجی تأیید گردد. همچنین در شرایطی که Backwater گسترده یا متغیر است، استفاده از روش فقط سطح ممکن است مناسب نباشد.




منابع و استانداردهای پیشنهادی

  1. ISO 748:2021، Hydrometry — Measurement of liquid flow in open channels — Velocity area methods using point velocity measurements.
  2. U.S. Bureau of Reclamation، Water Measurement Manual.
  3. U.S. Geological Survey، Measurement and Computation of Streamflow.
  4. U.S. Geological Survey، Discharge Measurements at Gaging Stations.
  5. U.S. Geological Survey، Basic Hydraulic Principles of Open-Channel Flow.

این مقاله یک راهنمای عمومی فنی است. طراحی نهایی، انتخاب محل، تعیین فواصل نصب و تضمین دقت باید براساس اطلاعات واقعی پروژه، دستورالعمل سازنده و بازبینی مهندسی انجام شود.

برای انتخاب محل نصب و روش مناسب اندازه‌گیری دبی، به بررسی فنی نیاز دارید؟

در کانال‌های دارای Backwater، تلاطم شدید، گردابه، نوسان سطح یا جریان نامنظم، انتخاب فلومتر و تعیین محل نصب باید براساس اطلاعات واقعی پروژه انجام شود.

برای بررسی اولیه، ابعاد و شکل کانال، محدوده دبی، عمق آب، تصاویر یا ویدئوی جریان، محل سازه‌های بالادست و پایین‌دست و شرایط بهره‌برداری را در اختیار واحد فنی قرار دهید. پس از بررسی اطلاعات، امکان‌پذیری اندازه‌گیری، روش پیشنهادی، محل مناسب نصب و نیاز احتمالی به بازدید یا ارزیابی تکمیلی مشخص خواهد شد.



ارسال اطلاعات پروژه برای بررسی فنی

سؤالات متداول درباره Backwater و اندازه‌گیری دبی

آیا وجود Backwater به معنی غیرممکن بودن اندازه‌گیری دبی است؟

خیر. Backwater به معنی نیاز به بررسی دقیق‌تر و انتخاب روش مناسب‌تر است. انتقال محل، استفاده از روش سرعت–سطح، اندازه‌گیری دو سطح یا ایجاد کنترل هیدرولیکی می‌تواند راهکار مناسبی باشد.

آیا در شرایط Backwater می‌توان فقط از سنسور سطح استفاده کرد؟

فقط زمانی که رابطه تراز–دبی در محدوده بهره‌برداری با داده‌های کافی ثابت و اعتبارسنجی شده باشد.

آیا روش Area–Velocity مشکل Backwater را کاملاً حل می‌کند؟

خیر. این روش وابستگی به سطح تنها را کاهش می‌دهد، اما محل سنسور سرعت، جهت جریان، پروفایل سرعت، هندسه مقطع و کالیبراسیون همچنان اهمیت دارند.

چه زمانی محل نصب فلومتر باید جابه‌جا شود؟

وقتی محل فعلی تحت تأثیر پرش هیدرولیکی، گردابه، جریان برگشتی، ورودی جانبی، زانو، دریچه، رسوب یا تلاطم شدید باشد و مقطع مناسب‌تری وجود داشته باشد.

آیا فیلتر نرم‌افزاری می‌تواند محل نصب نامناسب را اصلاح کند؟

خیر. فیلتر فقط نوسانات کوتاه‌مدت را کاهش می‌دهد و نمی‌تواند خطای ناشی از Backwater، سرعت غیرنماینده یا محل نصب نامناسب را برطرف کند.

آیا ارزیابی هیدرولیکی با عکس و ویدئو امکان‌پذیر است؟

برای ارزیابی اولیه، عکس، ویدئو و نقشه مفید هستند. در پروژه‌های پیچیده یا حساس، بازدید میدانی و اندازه‌گیری سطح و سرعت لازم است.
