راهنمای نصب فلومتر الکترومغناطیسی

راهنمای نصب فلومتر الکترومغناطیسی

بررسی مهندسی محل نصب، پر بودن لوله، جهت نصب، طول مستقیم، موقعیت شیر و پمپ، ارتینگ، Ground Ring، کابل‌کشی و کنترل‌های لازم پیش از راه‌اندازی فلومتر مغناطیسی

Electromagnetic Flowmeter Installation Guide
تعریف ساده: فلومتر الکترومغناطیسی برای اندازه‌گیری دبی سیالات رسانا در لوله طراحی می‌شود. کیفیت اندازه‌گیری تنها به دقت خود تجهیز وابسته نیست؛ محل نصب، پر بودن لوله، شرایط هیدرولیکی، هم‌پتانسیل‌سازی الکتریکی، نحوه کابل‌کشی و تنظیم صحیح تجهیز می‌توانند مستقیماً روی پایداری و اعتبار اندازه‌گیری اثر بگذارند.
جمع‌بندی در کمتر از ۳۰ ثانیه: فلومتر مغناطیسی را در نقطه‌ای نصب کنید که لوله در شرایط بهره‌برداری کاملاً پر بماند، از تجمع هوا جلوگیری شود، پروفایل جریان تا حد ممکن پایدار باشد و الزامات طول مستقیم اعلام‌شده توسط سازنده رعایت شود. ارتینگ و هم‌پتانسیل‌سازی باید مطابق نوع لوله و دستورالعمل همان مدل انجام شود. وجود Ground Ring برای همه فلومترها و همه خطوط یک الزام عمومی نیست.

چرا نصب فلومتر الکترومغناطیسی اهمیت دارد؟

اصل کار فلومتر الکترومغناطیسی بر ایجاد میدان مغناطیسی و اندازه‌گیری ولتاژ القاشده در سیال رسانای در حال حرکت است. در نتیجه، تجهیز باید بتواند سیگنال بسیار کوچکی را در شرایط واقعی فرآیند به‌صورت پایدار اندازه‌گیری کند.

اگر لوله در محل سنسور کاملاً پر نباشد، هوا در ناحیه الکترودها جمع شود، اتصال زمین نامناسب باشد یا میدان جریان به‌شدت آشفته باشد، خطای مشاهده‌شده ممکن است به اشتباه به خود فلومتر نسبت داده شود؛ در حالی‌که منشأ واقعی مشکل، شرایط نصب است.

نکته مهندسی: اعداد مربوط به طول مستقیم، حداقل رسانایی، نحوه Grounding و محدودیت‌های نصب باید از Manual همان مدل فلومتر استخراج شوند. نمی‌توان یک عدد ثابت را برای تمام فلومترهای مغناطیسی موجود در بازار به‌عنوان قانون عمومی در نظر گرفت.

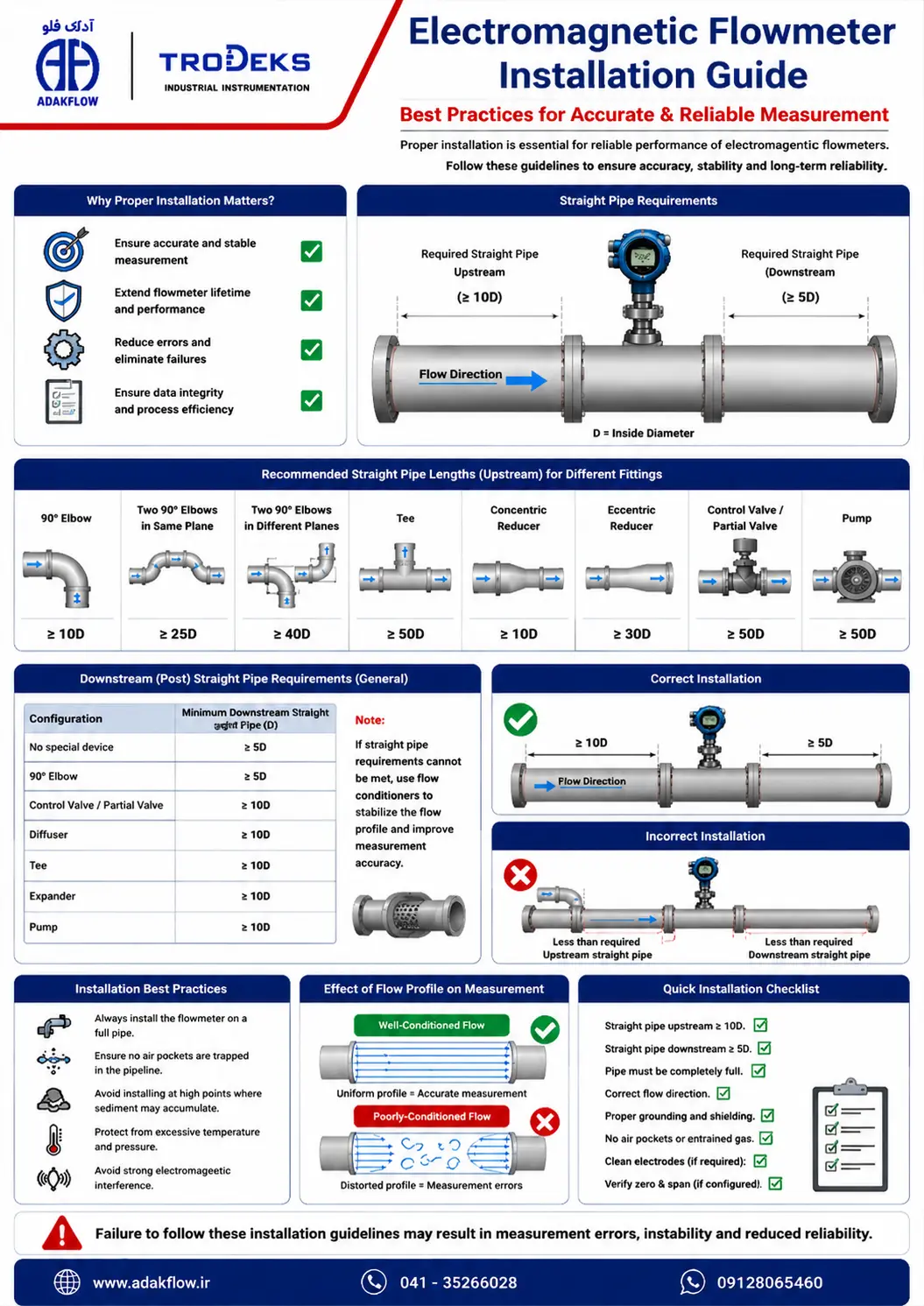

ChatGPT Image Aug 10 2026 11 45 51 AM

اصل اول: لوله در محل فلومتر باید کاملاً پر باشد

یکی از مهم‌ترین شرایط اندازه‌گیری صحیح در اغلب فلومترهای الکترومغناطیسی Full-Bore این است که مقطع داخلی سنسور در زمان اندازه‌گیری با سیال پر باشد. وجود ناحیه خالی، جریان آزاد یا حباب‌های بزرگ می‌تواند وضعیت الکترودها و میدان اندازه‌گیری را مختل کند.

موقعیت‌هایی که باید با احتیاط بررسی شوند

  • بالاترین نقطه یک خط لوله که امکان تجمع هوا وجود دارد.
  • لوله‌های نزولی که ممکن است در بعضی شرایط کاملاً تخلیه شوند.
  • خروجی آزاد لوله که جریان می‌تواند به حالت نیمه‌پر تبدیل شود.
  • سمت مکش پمپ در شرایطی که فشار پایین و احتمال ورود هوا وجود دارد.
  • خطوطی که در دبی پایین، پر بودن کامل آنها تضمین نشده است.
هشدار: فلومتر الکترومغناطیسی Full-Bore معمولی را نباید صرفاً به دلیل وجود جریان در لوله، مناسب لوله نیمه‌پر فرض کرد. اگر خط در شرایط واقعی کاملاً پر نیست، ابتدا باید روش اندازه‌گیری و فناوری مناسب آن شرایط بررسی شود.

برای بررسی دقیق‌تر این موضوع می‌توانید مقاله اثر نیمه‌پر بودن لوله بر فلومتر مغناطیسی را مطالعه کنید.

جهت نصب فلومتر؛ افقی یا عمودی؟

پاسخ واحدی برای همه پروژه‌ها وجود ندارد. جهت نصب باید به‌گونه‌ای انتخاب شود که لوله در محل سنسور پر باقی بماند و احتمال تجمع هوا یا رسوب در ناحیه اندازه‌گیری کاهش پیدا کند.

نصب روی خط افقی

در نصب افقی، موقعیت الکترودها باید مطابق دستورالعمل سازنده باشد. در بسیاری از طراحی‌ها قرار گرفتن محور الکترودها تقریباً در صفحه افقی کمک می‌کند تا حباب‌های هوا در بالای لوله و رسوبات در پایین لوله مستقیماً روی هر دو الکترود قرار نگیرند. با این حال موقعیت مجاز سنسور باید با Manual همان مدل تطبیق داده شود.

نصب روی خط عمودی

در خطوط عمودی، عبور جریان از پایین به بالا معمولاً شرایط مناسبی برای پر نگه‌داشتن مقطع سنسور ایجاد می‌کند. این آرایش می‌تواند در سیالات دارای جامدات معلق نیز از نظر جلوگیری از تخلیه مقطع مفید باشد، مشروط بر اینکه الزامات فرآیند و سازنده رعایت شوند.

قاعده کاربردی: مهم‌تر از افقی یا عمودی بودن نصب، تضمین Full Pipe بودن سنسور و جلوگیری از قرار گرفتن آن در محل نامناسب هیدرولیکی است.

طول مستقیم قبل و بعد از فلومتر

زانو، شیر، سه‌راهی، پمپ، انقباض یا انبساط لوله می‌توانند پروفایل سرعت را تغییر دهند. فلومتر باید مطابق محدودیت‌های اعلام‌شده توسط سازنده در فاصله مناسب از این اغتشاشات نصب شود.

در برخی فلومترهای کلاسیک، سازنده ممکن است چند قطر لوله در بالادست و پایین‌دست توصیه کند. در مقابل، برخی مدل‌های جدید با طراحی خاص برای نصب با طول مستقیم بسیار کوتاه یا حتی 0D ارائه شده‌اند. بنابراین استفاده از یک قانون ثابت مانند «همیشه 5D قبل و 2D بعد» برای همه برندها و مدل‌ها صحیح نیست.

عامل بالادست یا پایین‌دستاثر احتمالیاقدام پیشنهادی
زانو تغییر پروفایل سرعت و ایجاد چرخش جریان فاصله موردنیاز از Manual مدل بررسی شود
سه‌راهی یا انشعاب ایجاد عدم تقارن در میدان جریان از نصب بلافاصله پس از انشعاب خودداری شود مگر سازنده مجاز بداند
شیر کنترلی آشفتگی شدید و احتمال افت فشار موقعیت شیر نسبت به فلومتر بر اساس دستورالعمل سازنده تعیین شود
کاهنده یا افزاینده تغییر سرعت و شکل پروفایل جریان نوع تبدیل و فاصله نصب بررسی شود
پمپ پالس، آشفتگی، ارتعاش یا ورود هوا فاصله، فشار خط و محل مناسب نصب ارزیابی شود

محل فلومتر نسبت به پمپ و شیر

پمپ

نصب در مجاورت پمپ باید با توجه به نوع پمپ، شرایط مکش، فشار خط، ارتعاش و دستورالعمل سازنده انجام شود. یکی از اهداف اصلی این است که در محل اندازه‌گیری، سیال بدون ورود هوای ناخواسته و در وضعیت هیدرولیکی پایدار عبور کند.

اگر در مکش پمپ فشار پایین باشد یا هوا وارد خط شود، حتی یک فلومتر سالم نیز ممکن است خروجی ناپایدار نشان دهد.

شیر

شیرهایی که باعث تغییر شدید پروفایل یا افت فشار می‌شوند، باید در چیدمان اندازه‌گیری با دقت در نظر گرفته شوند. موقعیت دقیق فلومتر نسبت به شیر به نوع شیر، شرایط فرآیند و الزامات سازنده بستگی دارد.

نکته: هدف فقط رعایت یک فاصله هندسی نیست. باید از شرایطی که باعث تشکیل حباب، کاویتاسیون، تخلیه لوله یا آشفتگی شدید در ناحیه سنجش می‌شود جلوگیری شود.

ارتینگ و هم‌پتانسیل‌سازی فلومتر مغناطیسی

برای اندازه‌گیری پایدار، پتانسیل الکتریکی سیال و سیستم اندازه‌گیری باید مطابق طراحی سازنده مرجع مناسبی داشته باشد. به همین دلیل Grounding یا Potential Equalization یکی از بخش‌های مهم نصب فلومتر الکترومغناطیسی است.

روش اجرای آن به جنس لوله، نوع پوشش داخلی، ساختار سنسور، وجود الکترود مرجع و طراحی الکترونیکی فلومتر بستگی دارد.

آیا همیشه Ground Ring لازم است؟

خیر. Ground Ring یک الزام عمومی برای تمام فلومترهای الکترومغناطیسی نیست. برخی سنسورها دارای الکترود مرجع یا سیستم‌های داخلی هم‌پتانسیل‌سازی هستند و بعضی طراحی‌ها ممکن است بدون Ground Ring نصب شوند.

در مقابل، در بعضی خطوط پلاستیکی، خطوط دارای پوشش عایق یا کاربردهای خاص، سازنده ممکن است استفاده از حلقه زمین یا روش دیگری برای برقراری مرجع الکتریکی را تعیین کند.

قانون مهندسی: قبل از سفارش Ground Ring، نقشه Grounding همان سنسور را بررسی کنید. استفاده غیرضروری از قطعه اضافه، همان‌قدر نامناسب است که حذف قطعه‌ای که واقعاً برای آن نصب لازم است.

کابل‌کشی و جلوگیری از نویز

در مدل‌های Remote، کابل بین سنسور و ترانسمیتر بخشی از سیستم اندازه‌گیری است و نباید مانند یک کابل عمومی با آن برخورد شود. نوع کابل، شیلد، طول مجاز، مسیر عبور و روش اتصال باید مطابق دستورالعمل سازنده باشد.

  • کابل سیگنال را بدون بررسی سازنده با کابل مشابه جایگزین نکنید.
  • مسیر کابل سیگنال را تا حد امکان از کابل‌های قدرت و منابع نویز جدا نگه دارید.
  • نحوه اتصال Shield باید دقیقاً مطابق نقشه سازنده انجام شود.
  • در مجاورت VFD، موتورهای بزرگ و کابل‌های قدرت، طراحی EMC اهمیت بیشتری پیدا می‌کند.
  • گلندها و آب‌بندی ورودی کابل متناسب با درجه حفاظت موردنیاز اجرا شوند.
هشدار: اتصال شیلد یا زمین به شکل سلیقه‌ای می‌تواند مسیرهای جریان ناخواسته یا Ground Loop ایجاد کند. نقشه سیم‌بندی سازنده باید مرجع اجرا باشد.

نصب مکانیکی فلومتر بین فلنج‌ها

در مدل‌های فلنجی، فلومتر نباید برای اصلاح ناهم‌راستایی لوله یا کشیدن دو فلنج به سمت یکدیگر استفاده شود. تنش مکانیکی اضافی می‌تواند به بدنه، فلنج، لاینر یا آب‌بندی تجهیز آسیب وارد کند.

  • هم‌محوری لوله و فلومتر قبل از سفت‌کردن پیچ‌ها کنترل شود.
  • گسکت مناسب با سیال، فشار و نوع اتصال انتخاب شود.
  • گسکت نباید وارد قطر داخلی مسیر جریان شود.
  • پیچ‌ها به‌صورت متقارن و مرحله‌ای سفت شوند.
  • گشتاور سفت‌کردن باید با دستورالعمل تجهیز و مشخصات گسکت مطابقت داشته باشد.
  • به لاینر داخلی فلومتر هنگام نصب یا حمل ضربه وارد نشود.
نکته: لاینر بخشی از سطح اندازه‌گیری و آب‌بندی داخلی سنسور است. آسیب مکانیکی، بریدگی یا تغییر شکل آن می‌تواند به نشتی یا خرابی تجهیز منجر شود.

انتخاب قطر فلومتر و اثر آن بر نصب

انتخاب سایز فلومتر فقط بر اساس قطر اسمی لوله انجام نمی‌شود. دبی حداقل، دبی نرمال، دبی حداکثر، سرعت جریان، افت فشار مجاز، ماهیت سیال و محدوده اندازه‌گیری تجهیز باید بررسی شوند.

در بعضی پروژه‌ها ممکن است سایز اندازه‌گیری با سایز خط یکسان باشد و در پروژه دیگر استفاده از Reducer و انتخاب سنسور کوچک‌تر از خط از نظر محدوده سرعت قابل بررسی باشد. این تصمیم باید بر اساس سایزینگ واقعی انجام شود.

اشتباه رایج: انتخاب اتوماتیک فلومتر فقط با عبارت «لوله DN200 است، پس فلومتر هم DN200» بدون بررسی دبی واقعی و محدوده سرعت، روش مهندسی کاملی نیست.

رسانایی سیال را قبل از نصب بررسی کنید

فلومتر الکترومغناطیسی برای سیالاتی کار می‌کند که رسانایی الکتریکی کافی برای فناوری همان تجهیز داشته باشند. حداقل Conductivity یک مقدار ثابت برای تمام مدل‌ها نیست و باید از دیتاشیت یا Manual همان فلومتر بررسی شود.

آب، فاضلاب و بسیاری از محلول‌های شیمیایی معمولاً در محدوده کاربرد فلومتر مغناطیسی قرار می‌گیرند، اما سیالات هیدروکربنی و بعضی سیالات با رسانایی بسیار پایین ممکن است برای این فناوری مناسب نباشند.

مراحل پیشنهادی نصب و راه‌اندازی

  1. بررسی مشخصات فرآیند: سایز خط، دبی، فشار، دما، جنس سیال، رسانایی و متریال لاینر و الکترود کنترل شود.
  2. انتخاب محل نصب: نقطه‌ای انتخاب شود که در شرایط بهره‌برداری واقعی، سنسور کاملاً پر بماند.
  3. بررسی اغتشاشات جریان: موقعیت زانو، پمپ، شیر، سه‌راهی و Reducer نسبت به فلومتر کنترل شود.
  4. کنترل جهت Flow: جهت فلش روی سنسور با جهت واقعی جریان مطابقت داده شود.
  5. نصب مکانیکی: هم‌محوری فلنج‌ها، گسکت، پیچ‌ها و تنش مکانیکی بررسی شود.
  6. اجرای Grounding: مطابق نقشه سازنده، مرجع الکتریکی و Potential Equalization اجرا شود.
  7. کابل‌کشی: تغذیه، سیگنال، شیلد و کابل سنسور مطابق Manual متصل شوند.
  8. تنظیمات اولیه: سایز، واحد دبی، جهت جریان، Range، خروجی آنالوگ، Pulse و Totalizer بررسی شوند.
  9. آبگیری و هواگیری خط: از پر بودن کامل سنسور و نبود حباب تجمع‌یافته اطمینان حاصل شود.
  10. کنترل عملکرد: Zero Flow، دبی واقعی، جهت نمایش، Totalizer و خروجی‌های کنترلی بررسی شوند.

چک‌لیست قبل از راه‌اندازی

  • مدل و سایز تجهیز با مدارک پروژه تطابق دارد.
  • متریال لاینر و الکترود برای سیال تأیید شده است.
  • فلش جهت جریان صحیح است.
  • لوله در محل سنسور کاملاً پر می‌شود.
  • محل نصب مستعد تجمع دائمی هوا نیست.
  • طول مستقیم مطابق Manual بررسی شده است.
  • پمپ و شیر نسبت به فلومتر در محل مناسبی قرار دارند.
  • فلومتر بدون تنش مکانیکی بین فلنج‌ها نصب شده است.
  • Grounding یا Potential Equalization مطابق نقشه اجرا شده است.
  • نیاز یا عدم نیاز به Ground Ring مشخص شده است.
  • کابل سیگنال و کابل قدرت به‌درستی مسیرگذاری شده‌اند.
  • تنظیمات واحد، Range، Output و Totalizer بررسی شده‌اند.

خطاهای رایج در نصب فلومتر مغناطیسی

اشتباهپیامد احتمالیکنترل مهندسی
نصب در لوله نیمه‌پر خروجی ناپایدار یا اندازه‌گیری نامعتبر اصلاح محل نصب یا بررسی فناوری مناسب‌تر
تجمع هوا در سنسور نوسان یا خطای اندازه‌گیری اصلاح نقطه نصب و هواگیری
Grounding نامناسب نویز و سیگنال غیرپایدار اجرای نقشه هم‌پتانسیل‌سازی سازنده
نصب نزدیک اغتشاش بدون بررسی خطای ناشی از پروفایل جریان کنترل Straight Run همان مدل
شیلدینگ اشتباه نویز الکتریکی مطابقت با Wiring Diagram سازنده
تنش فلنجی روی سنسور آسیب مکانیکی یا نشتی اصلاح Alignment خطوط
انتخاب سایز فقط بر اساس DN خط سرعت نامناسب و ضعف عملکرد در بعضی نقاط کاری سایزینگ با دبی واقعی پروژه

آیا قانون 5D و 2D همیشه معتبر است؟

خیر. این اعداد در بسیاری از دستورالعمل‌های کلاسیک دیده می‌شوند، اما نباید به همه فلومترهای الکترومغناطیسی تعمیم داده شوند.

برای نمونه، برخی مدل‌های جدید Siemens، KROHNE و Endress+Hauser دارای طراحی‌هایی هستند که در شرایط تعریف‌شده توسط سازنده می‌توانند با طول مستقیم کمتر یا حتی بدون Straight Run متعارف نصب شوند.

نتیجه‌گیری صادقانه: بهترین عدد برای فاصله قبل و بعد از فلومتر، عددی نیست که از یک مقاله عمومی حفظ شده باشد؛ عدد صحیح همان مقداری است که سازنده برای مدل، سایز و شرایط نصب موردنظر اعلام کرده است.

پرسش‌های متداول نصب فلومتر الکترومغناطیسی

آیا فلومتر مغناطیسی باید همیشه روی خط افقی نصب شود؟

خیر. نصب افقی و عمودی هر دو می‌توانند قابل استفاده باشند. شرط اصلی، رعایت دستورالعمل سازنده و پر ماندن کامل مقطع سنسور در شرایط واقعی بهره‌برداری است.

آیا نصب عمودی بهتر از نصب افقی است؟

پاسخ به شرایط پروژه بستگی دارد. در برخی خطوط، جریان رو به بالا در نصب عمودی به پر ماندن لوله کمک می‌کند؛ اما جهت نهایی باید با شرایط فرآیند و Manual تجهیز تطبیق داده شود.

آیا Ground Ring برای همه فلومترهای مغناطیسی لازم است؟

خیر. نیاز به Ground Ring به طراحی سنسور، نوع لوله، وجود الکترود مرجع و دستورالعمل سازنده بستگی دارد.

فلومتر مغناطیسی را چند قطر بعد از زانو نصب کنیم؟

عدد ثابت برای همه مدل‌ها وجود ندارد. Straight Run موردنیاز باید از Manual همان فلومتر استخراج شود.

آیا فلومتر الکترومغناطیسی در لوله نیمه‌پر کار می‌کند؟

فلومترهای Full-Bore متداول برای لوله کاملاً پر طراحی می‌شوند. برای خطوط نیمه‌پر باید فناوری یا تجهیزی که مشخصاً برای این شرایط طراحی شده بررسی شود.

چرا فلومتر بعد از نصب عدد ناپایدار نشان می‌دهد؟

علاوه بر ایراد احتمالی تجهیز، باید پر بودن لوله، وجود هوا، Grounding، نویز الکتریکی، کابل‌کشی، تنظیمات، پروفایل جریان و شرایط واقعی فرآیند بررسی شوند.

فلومتر الکترومغناطیسی TRODEKS TEMDE

برای بررسی مشخصات محصول، متریال، سایزها، محدوده کاربرد و اطلاعات فنی فلومتر الکترومغناطیسی آداک‌فلو می‌توانید صفحه فلومتر الکترومغناطیسی TRODEKS TEMDE را مشاهده کنید.

توجه: این مقاله یک راهنمای عمومی مهندسی نصب است. برای اجرای نهایی، دیتاشیت، Installation Manual و Wiring Diagram مدل دقیق تجهیز تحویلی باید مبنای کار قرار گیرد.

جمع‌بندی مهندسی

نصب صحیح فلومتر الکترومغناطیسی از خود انتخاب تجهیز جدا نیست. حتی یک فلومتر مناسب نیز در محل نامناسب، لوله نیمه‌پر، شرایط دارای هوای محبوس، Grounding نادرست یا میدان جریان نامطلوب نمی‌تواند الزاماً عملکرد مورد انتظار پروژه را ارائه کند.

قبل از نصب، سه موضوع باید به‌صورت مشخص پاسخ داده شوند: آیا سنسور همیشه پر است؟ آیا شرایط هیدرولیکی محل نصب با الزامات مدل سازگار است؟ و آیا مرجع الکتریکی، کابل‌کشی و تنظیمات مطابق Manual اجرا شده‌اند؟

جمع‌بندی آداک‌فلو: نصب فلومتر مغناطیسی را با یک نسخه عمومی و ثابت برای همه تجهیزات انجام ندهید. اصول مشترک را رعایت کنید، اما فاصله نصب، Grounding، جهت مجاز، کابل و محدودیت‌های فرآیندی را از مدارک مدل واقعی تجهیز استخراج کنید.
