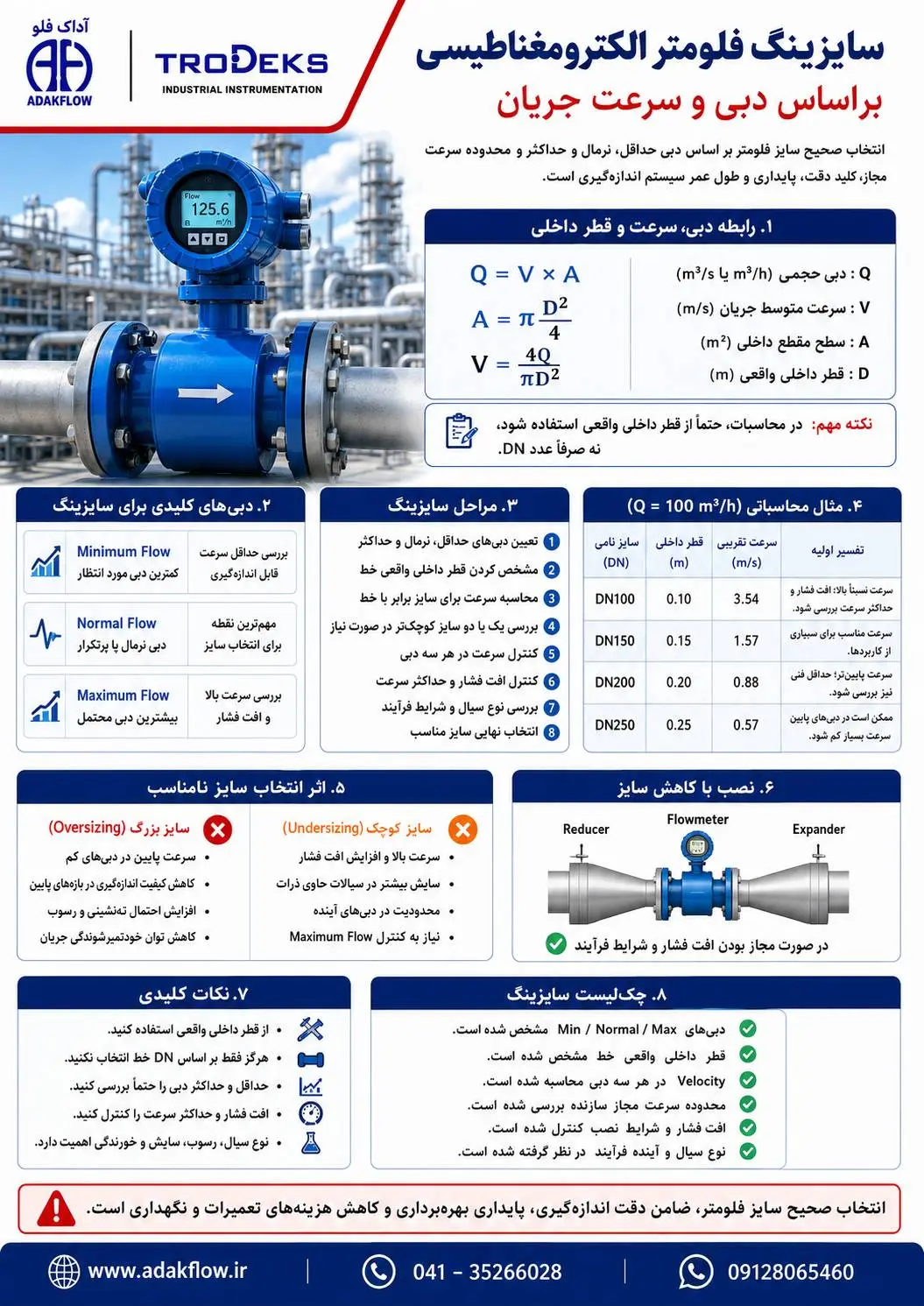

سایزینگ فلومتر الکترومغناطیسی بر اساس دبی و سرعت جریان

راهنمای مهندسی انتخاب قطر مناسب فلومتر مغناطیسی با استفاده از دبی حداقل، نرمال و حداکثر، سرعت جریان، قطر داخلی لوله و محدوده عملکرد واقعی تجهیز

Electromagnetic Flowmeter Sizing Based on Flow Rate and Velocity

تعریف ساده: سایز فلومتر الکترومغناطیسی نباید فقط بر اساس سایز اسمی خط لوله انتخاب شود. پارامتر اصلی برای کنترل انتخاب، رابطه بین دبی، سطح مقطع داخلی و سرعت واقعی سیال داخل سنسور است.

جمع‌بندی در کمتر از ۳۰ ثانیه: ابتدا دبی حداقل، دبی نرمال و دبی حداکثر پروژه را مشخص کنید. سپس برای هر سایز پیشنهادی، سرعت جریان را محاسبه کنید. سایزی مناسب است که در تمام نقاط کاری پروژه، سرعت در محدوده مجاز اعلام‌شده توسط سازنده باقی بماند و در عین حال افت فشار، رسوب، سایش، شرایط نصب و نیاز فرآیند قابل قبول باشند.

چرا انتخاب سایز فلومتر فقط بر اساس DN لوله کافی نیست؟

یکی از اشتباهات رایج در انتخاب فلومتر این است که سایز سنسور بدون محاسبه، برابر با قطر اسمی خط لوله در نظر گرفته شود. برای مثال، اگر خط DN200 باشد، به‌طور خودکار فلومتر DN200 انتخاب شود.

این روش همیشه صحیح نیست؛ زیرا ممکن است دبی واقعی خط نسبت به قطر لوله بسیار کم باشد. در چنین شرایطی، سرعت داخل فلومتر پایین می‌آید و نقطه کاری تجهیز ممکن است از محدوده مطلوب اندازه‌گیری فاصله بگیرد. در صورت نیاز با دادن اطلاعات کافی کارشناسان ما برای شما مشتری عزیز محاسبه قطر مناسب را محاسبه و انجام خواهند داد تا متقبل هزینه اضافی نشوید

در مقابل، کوچک‌کردن بیش از حد سایز فلومتر نیز می‌تواند سرعت را افزایش دهد و موجب افزایش افت فشار، سایش، نویز هیدرولیکی یا ایجاد محدودیت در فرآیند شود.

اصل مهندسی: DN خط، فقط یکی از ورودی‌های سایزینگ است. دبی واقعی فرآیند و سرعت حاصل از آن باید هم‌زمان بررسی شوند.

رابطه دبی، سرعت و قطر داخلی

پایه محاسبه سایزینگ از معادله پیوستگی جریان به دست می‌آید. برای جریان داخل یک لوله دایره‌ای:

Q = V × A A = πD² / 4 V = 4Q / πD²

Q: دبی حجمی

V: سرعت متوسط جریان داخل لوله یا سنسور

A: سطح مقطع داخلی

D: قطر داخلی واقعی مسیر جریان

بنابراین با ثابت بودن دبی، اگر قطر کاهش پیدا کند سرعت افزایش می‌یابد و اگر قطر افزایش پیدا کند سرعت کاهش خواهد یافت.

توجه: در محاسبات دقیق باید قطر داخلی واقعی استفاده شود، نه صرفاً عدد DN. قطر داخلی می‌تواند با توجه به Schedule لوله، ضخامت جداره، لاینر سنسور و طراحی سازنده متفاوت باشد.

چه دبی‌هایی باید در سایزینگ بررسی شوند؟

سایزینگ صحیح نباید فقط بر اساس یک دبی نامی انجام شود. حداقل سه نقطه کاری باید مشخص باشند:

پارامتر	تعریف	اهمیت در سایزینگ
Minimum Flow	کمترین دبی واقعی مورد انتظار در بهره‌برداری	برای بررسی پایین نیفتادن سرعت از محدوده مناسب
Normal Flow	دبی معمول و پرتکرار فرآیند	مهم‌ترین نقطه برای انتخاب سایز عملیاتی
Maximum Flow	بیشترین دبی محتمل یا طراحی	برای بررسی سرعت بالا، افت فشار و محدودیت سنسور

نکته: اگر دبی فرآیند دارای نوسان گسترده است، نسبت Minimum Flow به Maximum Flow می‌تواند نقش تعیین‌کننده‌ای در انتخاب سایز و مدل فلومتر داشته باشد.

سرعت مناسب برای فلومتر الکترومغناطیسی چقدر است؟

یک عدد واحد و مطلق برای همه فلومترهای الکترومغناطیسی وجود ندارد. محدوده سرعت مجاز و محدوده‌ای که سازنده برای بهترین عملکرد توصیه می‌کند، باید از دیتاشیت یا Manual مدل موردنظر استخراج شود.

با این حال، هدف سایزینگ این است که در دبی نرمال، سرعت در محدوده‌ای قرار گیرد که هم اندازه‌گیری پایدار باشد و هم مشکلات هیدرولیکی مانند افت فشار زیاد، سایش شدید یا رسوب کاهش پیدا کند.

هشدار: استفاده از یک قانون ثابت مانند «سرعت همیشه باید بین دو عدد مشخص باشد» بدون مراجعه به مشخصات سازنده، روش مناسبی برای تمام برندها و کاربردها نیست.

اثر سایز بیش از حد بزرگ؛ Oversizing

زمانی که قطر فلومتر نسبت به دبی واقعی فرآیند بزرگ انتخاب شود، سرعت جریان داخل سنسور کاهش پیدا می‌کند.

پیامدهای احتمالی Oversizing

کاهش سرعت در دبی‌های پایین
کاهش کیفیت اندازه‌گیری در نقاط بسیار پایین محدوده
افزایش احتمال ته‌نشینی در سیالات دارای جامدات معلق
کاهش توان خودتمیزشوندگی جریان در بعضی کاربردها
افزایش هزینه خرید در برخی سایزهای بزرگ

نشانه رایج Oversizing: خط لوله قطر بزرگی دارد، اما دبی واقعی فرآیند نسبت به ظرفیت آن بسیار پایین است.

اثر سایز بیش از حد کوچک؛ Undersizing

کوچک‌کردن سایز فلومتر می‌تواند سرعت را افزایش دهد و در برخی پروژه‌ها برای رسیدن به محدوده مناسب اندازه‌گیری مفید باشد. اما این کار محدودیت دارد.

پیامدهای احتمالی Undersizing

افزایش سرعت جریان داخل سنسور
افزایش افت فشار در Reducer، سنسور و Expander
افزایش سایش در سیالات حاوی ذرات جامد
افزایش احتمال مشکلات هیدرولیکی در سرعت‌های بالا
محدود شدن ظرفیت خط در دبی‌های آینده

اشتباه رایج: کوچک کردن فلومتر فقط برای بالا بردن Velocity بدون محاسبه افت فشار و کنترل Maximum Flow می‌تواند انتخاب نامناسبی ایجاد کند.

آیا می‌توان فلومتر را کوچک‌تر از سایز خط انتخاب کرد؟

بله. در بسیاری از پروژه‌ها انتخاب فلومتر با قطر کمتر از خط اصلی از نظر فنی قابل بررسی است، به‌خصوص زمانی که سرعت جریان در سایز خط بسیار پایین باشد.

در این شرایط معمولاً از Reducer قبل از فلومتر و Expander بعد از آن استفاده می‌شود. اما نسبت تبدیل، طول مستقیم، افت فشار، فشار فرآیند و الزامات نصب باید کنترل شوند.

قاعده مهندسی: کاهش سایز زمانی قابل قبول است که محاسبات دبی، سرعت، افت فشار و شرایط مکانیکی خط هم‌زمان آن را تأیید کنند.

مثال ساده سایزینگ بر اساس دبی و Velocity

فرض کنید دبی نرمال یک خط برابر با 100 مترمکعب بر ساعت باشد. هدف این است که سرعت تقریبی جریان برای چند قطر مختلف بررسی شود.

Q = 100 m³/h = 0.02778 m³/s

قطر فرضی	قطر مورد استفاده در محاسبه	سرعت تقریبی در Q = 100 m³/h	تفسیر اولیه
DN100	0.10 m	حدود 3.54 m/s	سرعت نسبتاً بالا؛ باید با دیتاشیت و افت فشار بررسی شود
DN150	0.15 m	حدود 1.57 m/s	از نظر سرعت، نقطه قابل بررسی برای بسیاری از کاربردها
DN200	0.20 m	حدود 0.88 m/s	سرعت پایین‌تر؛ باید Minimum Flow نیز بررسی شود
DN250	0.25 m	حدود 0.57 m/s	ممکن است در دبی‌های پایین سرعت بسیار کم شود

مهم: این جدول یک مثال محاسباتی برای نشان دادن اثر قطر بر سرعت است و به‌تنهایی به معنی تأیید یا رد هیچ سایز مشخصی نیست. انتخاب نهایی باید بر اساس قطر داخلی واقعی و محدوده سرعت مجاز مدل موردنظر انجام شود.

مثال پروژه‌ای؛ وقتی خط بزرگ است ولی دبی پایین است

فرض کنید یک خط انتقال DN300 برای توسعه آینده طراحی شده، اما دبی واقعی فعلی در بیشتر ساعات بهره‌برداری فقط 80 مترمکعب بر ساعت است.

اگر فلومتر DN300 مستقیماً انتخاب شود، سرعت داخل سنسور ممکن است بسیار پایین باشد. در چنین شرایطی باید حداقل گزینه‌های زیر بررسی شوند:

فلومتر هم‌سایز خط
فلومتر یک سایز کوچک‌تر
فلومتر دو سایز کوچک‌تر در صورت مجاز بودن شرایط فرآیند

سپس برای هر گزینه، سرعت در Minimum Flow، Normal Flow و Maximum Flow محاسبه می‌شود و انتخابی انجام می‌گیرد که بهترین تعادل میان محدوده اندازه‌گیری، افت فشار و آینده فرآیند را ایجاد کند.

چرا Minimum Flow در سایزینگ بسیار مهم است؟

در بسیاری از پروژه‌ها سایزینگ فقط با Maximum Flow انجام می‌شود. این روش ممکن است باعث شود فلومتر برای دبی بالا مناسب باشد، اما در شرایط عادی بهره‌برداری یا شبانه که دبی کاهش می‌یابد، سرعت بسیار پایین شود.

بنابراین حداقل دبی پایدار یا کمترین دبی قابل اندازه‌گیری مورد انتظار باید از ابتدا مشخص شود.

قاعده عملی: فلومتری که فقط Maximum Flow را پوشش می‌دهد ولی در Normal Flow یا Minimum Flow نقطه کاری مناسبی ندارد، سایزینگ کاملی ندارد.

چرا Maximum Flow نیز باید کنترل شود؟

اگر فلومتر کوچک‌تر از خط انتخاب شود، ممکن است در دبی نرمال شرایط بسیار خوبی ایجاد کند؛ اما در Maximum Flow سرعت به مقدار بالایی برسد.

بنابراین پس از انتخاب سایز کوچک‌تر، موارد زیر باید دوباره کنترل شوند:

حداکثر سرعت مجاز سنسور
افت فشار کل مجموعه Reducer، Flowmeter و Expander
فشار کاری خط
احتمال سایش در سیالات دارای ذرات
ظرفیت توسعه آینده فرآیند

اثر نوع سیال بر انتخاب Velocity

انتخاب سرعت فقط یک موضوع مربوط به عملکرد الکترونیکی فلومتر نیست. خصوصیات سیال نیز می‌تواند محدوده عملی مناسب را تغییر دهد.

نوع سیال	موضوع مهم در سایزینگ
آب تمیز	تمرکز اصلی بر محدوده اندازه‌گیری و افت فشار
فاضلاب	کنترل سرعت پایین برای کاهش احتمال ته‌نشینی
لجن	توجه ویژه به رسوب، سایش و شرایط فرآیند
دوغاب	کنترل سایش لاینر و الکترود در سرعت‌های بالا
مواد شیمیایی	علاوه بر Velocity، سازگاری لاینر و الکترود ضروری است

مراحل پیشنهادی سایزینگ فلومتر الکترومغناطیسی

تعیین دبی‌ها: Minimum Flow، Normal Flow و Maximum Flow پروژه مشخص شوند.
بررسی سایز خط: DN، Schedule و قطر داخلی واقعی خط مشخص شود.
محاسبه Velocity: سرعت برای سایز هم‌اندازه خط محاسبه شود.
بررسی سایزهای جایگزین: در صورت پایین بودن سرعت، یک یا چند سایز کوچک‌تر نیز محاسبه شوند.
کنترل Minimum Flow: سرعت در پایین‌ترین دبی پروژه بررسی شود.
کنترل Maximum Flow: سرعت و افت فشار در بالاترین دبی بررسی شوند.
مقایسه با دیتاشیت: محدوده سرعت و دبی مجاز مدل انتخابی کنترل شود.
کنترل سیال: رسوب، ذرات جامد، سایش و خورندگی بررسی شوند.
کنترل نصب: Reducer، Expander، طول مستقیم و فضای نصب بررسی شوند.
انتخاب نهایی: سایزی انتخاب شود که بهترین عملکرد را در کل محدوده واقعی بهره‌برداری ارائه دهد.

چک‌لیست سریع سایزینگ

Minimum Flow مشخص شده است.
Normal Flow مشخص شده است.
Maximum Flow مشخص شده است.
قطر داخلی واقعی خط مشخص است.
Velocity در هر سه دبی محاسبه شده است.
محدوده سرعت مجاز سازنده بررسی شده است.
افت فشار در صورت کاهش سایز کنترل شده است.
نوع سیال و احتمال رسوب یا سایش بررسی شده است.
Reducer و Expander در صورت نیاز بررسی شده‌اند.
شرایط توسعه آینده فرآیند در نظر گرفته شده است.

خطاهای رایج در سایزینگ فلومتر مغناطیسی

اشتباه	پیامد احتمالی	روش صحیح
انتخاب سایز فقط بر اساس DN خط	Velocity نامناسب	محاسبه دبی و سرعت واقعی
بررسی فقط Maximum Flow	عملکرد ضعیف در دبی عادی و کم	بررسی Minimum، Normal و Maximum
استفاده از DN به جای قطر داخلی	خطای محاسبه Velocity	استفاده از Internal Diameter واقعی
کاهش بیش از حد سایز	سرعت و افت فشار بالا	کنترل Maximum Flow و Pressure Drop
بزرگ انتخاب کردن سنسور	سرعت بسیار پایین	بررسی سایز کوچک‌تر
نادیده گرفتن نوع سیال	رسوب یا سایش	بررسی مشخصات واقعی فرآیند

آیا فلومتر کوچک‌تر از خط دقت بیشتری دارد؟

نه به‌صورت مطلق. کوچک کردن سنسور می‌تواند Velocity را افزایش دهد و در برخی کاربردها نقطه کاری مناسبتری ایجاد کند، اما این به معنی افزایش قطعی Accuracy در همه پروژه‌ها نیست.

Accuracy نهایی به مشخصات خود فلومتر، محدوده دبی، شرایط نصب، پروفایل جریان، رسانایی سیال، Grounding و عوامل دیگر نیز وابسته است.

نتیجه‌گیری صادقانه: هدف از کاهش سایز، رساندن فلومتر به محدوده کاری مناسب است؛ نه ایجاد یک قانون عمومی که «فلومتر کوچک‌تر همیشه دقیق‌تر است».

پرسش‌های متداول سایزینگ فلومتر الکترومغناطیسی

آیا سایز فلومتر باید همیشه برابر سایز لوله باشد؟

خیر. در صورت پایین بودن Velocity می‌توان سایز کوچک‌تر را بررسی کرد، مشروط بر اینکه افت فشار، Maximum Flow و الزامات نصب تأیید شوند.

مهم‌ترین پارامتر برای سایزینگ چیست؟

دبی واقعی فرآیند در کنار سرعت حاصل در قطر داخلی سنسور، از اصلی‌ترین پارامترهای تصمیم‌گیری هستند.

آیا فقط دبی نرمال برای انتخاب سایز کافی است؟

خیر. Minimum Flow و Maximum Flow نیز باید بررسی شوند تا فلومتر در کل محدوده بهره‌برداری عملکرد قابل قبول داشته باشد.

اگر Velocity خیلی پایین باشد چه کنیم؟

یکی از گزینه‌ها بررسی سایز کوچک‌تر فلومتر است. اما انتخاب نهایی باید با دیتاشیت، افت فشار، نوع سیال و Maximum Flow کنترل شود.

اگر Velocity خیلی بالا باشد چه مشکلی ایجاد می‌شود؟

ممکن است افت فشار، سایش یا محدودیت‌های هیدرولیکی افزایش پیدا کنند. حداکثر سرعت مجاز باید از مدارک همان مدل بررسی شود.

در محاسبه از DN استفاده کنیم یا قطر داخلی؟

برای محاسبه Velocity باید از قطر داخلی واقعی مسیر جریان استفاده شود. DN تنها یک سایز اسمی است.

فلومتر الکترومغناطیسی TRODEKS TEMDE

برای بررسی مشخصات فنی، سایزها، متریال و محدوده کاربرد محصول می‌توانید صفحه فلومتر الکترومغناطیسی TRODEKS TEMDE را مشاهده کنید.

توجه: سایزینگ نهایی باید با Flow Range و Velocity Range مدل دقیق تجهیز، قطر داخلی واقعی سنسور و شرایط فرآیندی پروژه تطبیق داده شود.

جمع‌بندی مهندسی

انتخاب سایز فلومتر الکترومغناطیسی یک تصمیم صرفاً مکانیکی بر اساس سایز فلنج یا DN خط نیست. نقطه شروع صحیح، شناخت دبی واقعی فرآیند و تبدیل آن به Velocity داخل سنسور است.

سایز مناسب باید در Minimum Flow، Normal Flow و Maximum Flow بررسی شود. اگر سایز خط موجب Velocity بسیار پایین شود، انتخاب فلومتر کوچک‌تر می‌تواند قابل بررسی باشد؛ اما باید هم‌زمان Maximum Velocity، افت فشار، رسوب، سایش، شرایط نصب و الزامات سازنده کنترل شوند.

جمع‌بندی آداک‌فلو: ابتدا Flow را بشناسید، سپس Velocity را محاسبه کنید و در نهایت DN را انتخاب کنید. ترتیب صحیح سایزینگ «دبی ← سرعت ← قطر مناسب» است، نه «قطر خط ← همان سایز فلومتر».

منابع فنی

اصول معادله پیوستگی جریان برای ارتباط دبی حجمی، سطح مقطع و سرعت متوسط.
Installation Manual و Technical Data Sheet سازنده فلومتر برای محدوده مجاز Flow و Velocity هر مدل.
مدارک فنی خط لوله شامل DN، Schedule و قطر داخلی واقعی.
ADAKFLOW Engineering Reference — فلومتر الکترومغناطیسی TRODEKS TEMDE.

Technical basis: Continuity equation, manufacturer flow range, velocity limits, actual internal diameter and process operating conditions.
