معادله مانینگ (Manning Equation) چیست؟ راهنمای محاسبه دبی در کانال‌های باز

در بسیاری از پروژه‌های انتقال آب، شبکه‌های آبیاری، کانال‌های روباز و مطالعات هیدرولیکی، یکی از اولین روش‌های تخمین دبی استفاده از معادله مانینگ (Manning Equation) است. این رابطه که بیش از یک قرن در مهندسی آب مورد استفاده قرار گرفته، امکان محاسبه سرعت و دبی جریان را تنها بر اساس هندسه کانال، شیب انرژی و زبری بستر فراهم می‌کند.

با وجود کاربرد گسترده، معادله مانینگ یک روش اندازه‌گیری مستقیم نیست، بلکه یک مدل تجربی هیدرولیکی است. بنابراین دقت آن به صحت اطلاعات ورودی و میزان تطابق شرایط واقعی جریان با فرضیات معادله بستگی دارد. استفاده نادرست از این رابطه می‌تواند منجر به خطاهای قابل توجه در برآورد دبی شود؛ به همین دلیل شناخت محدوده اعتبار، محدودیت‌ها و الزامات کاربرد آن برای مهندسان ضروری است.

معادله مانینگ چیست؟

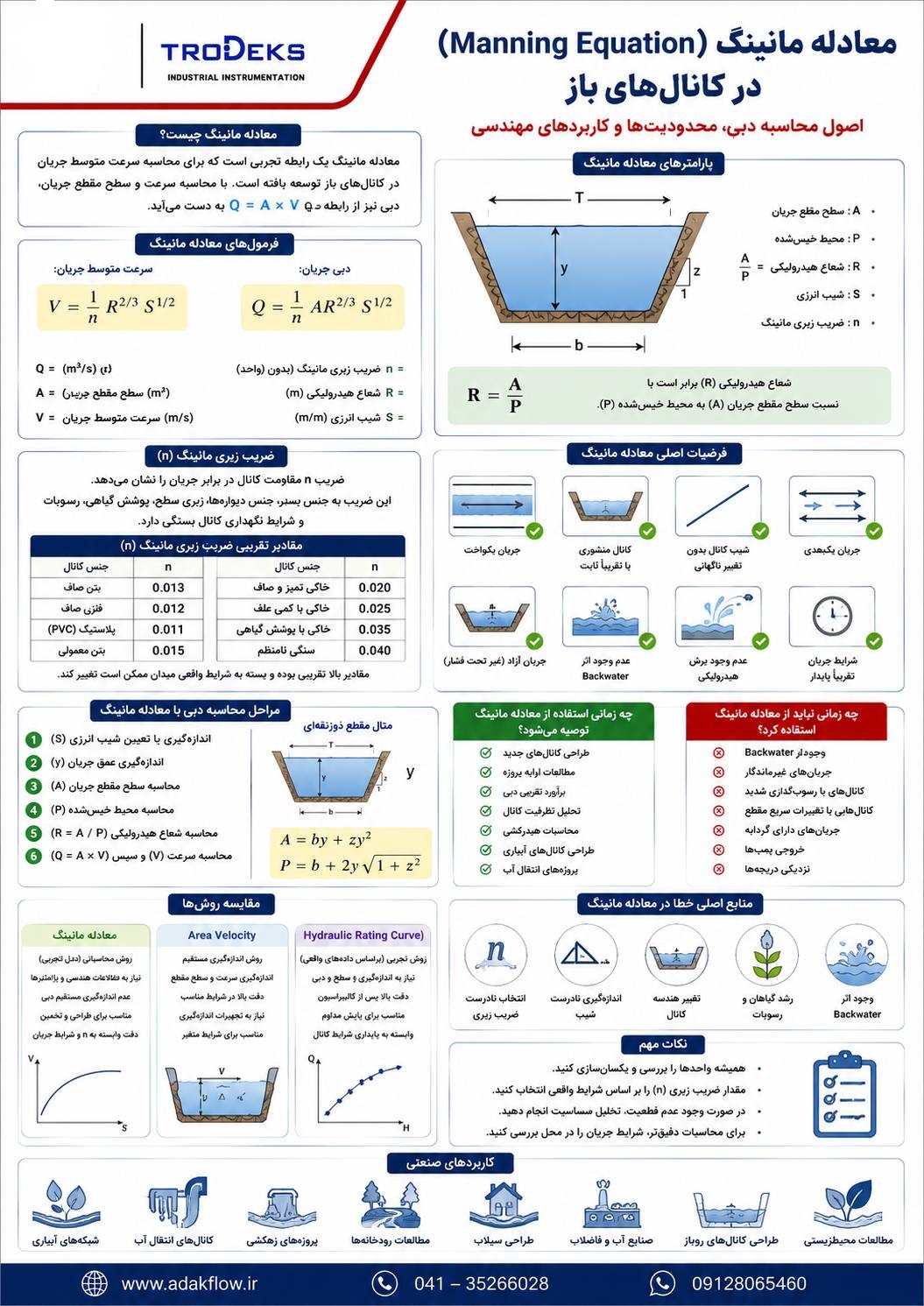

معادله مانینگ یک رابطه تجربی برای محاسبه سرعت متوسط جریان در کانال‌های باز است. پس از محاسبه سرعت، دبی جریان از رابطه زیر به دست می‌آید.

Q = A × V

که در آن:

• Q = دبی (m³/s)
• A = سطح مقطع جریان (m²)
• V = سرعت متوسط جریان (m/s)

سرعت متوسط نیز از معادله مانینگ محاسبه می‌شود:

V = (1/n) × R^2/3 × S^1/2

در نتیجه:

Q = (1/n) × A × R^2/3 × S^1/2

پارامترهای معادله مانینگ

معادله مانینگ بر چهار پارامتر اصلی استوار است.

سطح مقطع جریان (A)

مساحت بخشی از کانال که توسط آب اشغال شده است.

شعاع هیدرولیکی (R)

نسبت سطح مقطع جریان به محیط خیس‌شده کانال است.

R = A / P

که در آن P محیط خیس‌شده کانال است.

شیب انرژی (S)

شیب خط انرژی یا در شرایط جریان یکنواخت، تقریب مناسبی از شیب کف کانال است.

ضریب زبری مانینگ (n)

مهم‌ترین پارامتر معادله که اثر اصطکاک بستر و دیواره‌ها را نشان می‌دهد.

ضریب زبری مانینگ چیست؟

ضریب n مقاومت کانال در برابر جریان را بیان می‌کند.

این ضریب به عوامل مختلفی وابسته است:

• جنس بستر
• جنس دیواره
• زبری سطح
• پوشش گیاهی
• رسوبات
• سنگ‌ها
• پیچ‌وخم کانال
• موانع موجود
• وضعیت نگهداری کانال

هرچه زبری بیشتر باشد، مقدار n افزایش یافته و سرعت جریان کاهش می‌یابد.

فرضیات اصلی معادله مانینگ

معادله مانینگ تنها زمانی نتایج قابل اعتماد ارائه می‌دهد که شرایط زیر برقرار باشد.

• جریان تقریباً یکنواخت باشد.
• کانال منشوری یا تقریباً ثابت باشد.
• شیب کانال تغییر ناگهانی نداشته باشد.
• جریان عمدتاً یک‌بعدی باشد.
• جریان تحت فشار نباشد.
• اثر Backwater ناچیز باشد.
• پرش هیدرولیکی در مقطع وجود نداشته باشد.

در غیر این صورت، احتمال افزایش خطای محاسبات وجود دارد.

مزایای معادله مانینگ

• سادگی محاسبات
• عدم نیاز به تجهیزات اندازه‌گیری
• مناسب برای طراحی اولیه
• مناسب برای مطالعات هیدرولیکی
• کاربرد گسترده در مهندسی آب
• قابل استفاده در اغلب نرم‌افزارهای هیدرولیکی

محدودیت‌های معادله مانینگ

• وابستگی زیاد به ضریب زبری
• عدم اندازه‌گیری واقعی دبی
• حساسیت به تغییرات هندسه کانال
• کاهش دقت در جریان‌های متغیر
• مناسب نبودن برای شرایط دارای Backwater
• مناسب نبودن برای جریان‌های ناپایدار
• عدم در نظر گرفتن تغییرات زمانی سرعت

چه زمانی استفاده از Manning Equation توصیه می‌شود؟

• طراحی کانال‌های جدید
• مطالعات اولیه پروژه
• برآورد تقریبی دبی
• تحلیل ظرفیت کانال
• محاسبات زهکشی
• طراحی کانال‌های آبیاری
• پروژه‌های انتقال آب

چه زمانی نباید از معادله مانینگ استفاده کرد؟

• وجود Backwater
• جریان‌های غیرماندگار
• رسوب‌گذاری شدید
• تغییرات سریع مقطع کانال
• وجود گردابه
• خروجی پمپ‌ها
• نزدیکی دریچه‌ها
• محل پرش هیدرولیکی

در این شرایط، روش‌هایی مانند Area Velocity یا Hydraulic Rating Curve معمولاً نتایج دقیق‌تری ارائه می‌کنند.

تفاوت Manning Equation با Hydraulic Rating Curve

در معادله مانینگ، دبی از اطلاعات هندسی و پارامترهای هیدرولیکی محاسبه می‌شود.

در مقابل، Hydraulic Rating Curve بر پایه اندازه‌گیری‌های واقعی میدان ایجاد شده و رابطه ارتفاع و دبی را از داده‌های تجربی استخراج می‌کند.

به همین دلیل، در بسیاری از ایستگاه‌های اندازه‌گیری دائمی، استفاده از Rating Curve نسبت به مانینگ دقت بیشتری دارد.

تفاوت Manning Equation با Area Velocity

در روش Area Velocity، سرعت و سطح مقطع به‌صورت مستقیم اندازه‌گیری می‌شوند.

اما در معادله مانینگ، سرعت اندازه‌گیری نمی‌شود و از یک مدل تجربی محاسبه می‌شود.

• Area Velocity یک روش اندازه‌گیری است.
• Manning Equation یک روش محاسباتی است.

منابع اصلی خطا

• انتخاب نادرست ضریب زبری
• اندازه‌گیری نادرست شیب
• تغییر هندسه کانال
• رسوب‌گذاری
• رشد گیاهان
• خطای محاسبه سطح مقطع
• تغییر شرایط جریان
• وجود Backwater

کاربردهای صنعتی

• شبکه‌های آبیاری
• کانال‌های انتقال آب
• پروژه‌های زهکشی
• مطالعات رودخانه
• طراحی سیلاب
• صنایع آب و فاضلاب
• طراحی کانال‌های روباز
• مطالعات محیط‌زیستی

پرسش‌های متداول (FAQ)

آیا معادله مانینگ دبی را اندازه‌گیری می‌کند؟

خیر. این رابطه دبی را بر اساس یک مدل تجربی محاسبه می‌کند و جایگزین اندازه‌گیری مستقیم نیست.

آیا می‌توان از مانینگ برای هر نوع کانال استفاده کرد؟

خیر. اعتبار این معادله به شرایط هیدرولیکی، پایداری جریان و دقت پارامترهای ورودی وابسته است.

آیا تغییر ضریب زبری بر نتیجه تأثیر زیادی دارد؟

بله. ضریب زبری یکی از حساس‌ترین پارامترهای معادله است و انتخاب نادرست آن می‌تواند خطای قابل‌توجهی در محاسبه دبی ایجاد کند.

آیا معادله مانینگ برای کانال‌های دارای Backwater مناسب است؟

خیر. در چنین شرایطی معمولاً استفاده از روش‌های مبتنی بر اندازه‌گیری مستقیم یا مدل‌های پیشرفته‌تر توصیه می‌شود.

نتیجه‌گیری

معادله مانینگ یکی از پرکاربردترین روابط تجربی در مهندسی هیدرولیک برای برآورد دبی کانال‌های باز است. این معادله با استفاده از هندسه مقطع، شعاع هیدرولیکی، شیب انرژی و ضریب زبری، امکان تخمین سرعت و دبی جریان را فراهم می‌کند و در طراحی کانال‌ها، مطالعات انتقال آب و تحلیل ظرفیت جریان کاربرد گسترده‌ای دارد.

با این حال، دقت نتایج به کیفیت داده‌های ورودی و میزان انطباق شرایط واقعی با فرضیات معادله وابسته است. در کانال‌های دارای جریان ناپایدار، Backwater، تغییرات شدید بستر یا شرایط هیدرولیکی پیچیده، استفاده از روش‌هایی مانند Area Velocity، Hydraulic Rating Curve یا سایر روش‌های اندازه‌گیری مستقیم معمولاً گزینه مناسب‌تری خواهد بود.
