خلاصه پروژه

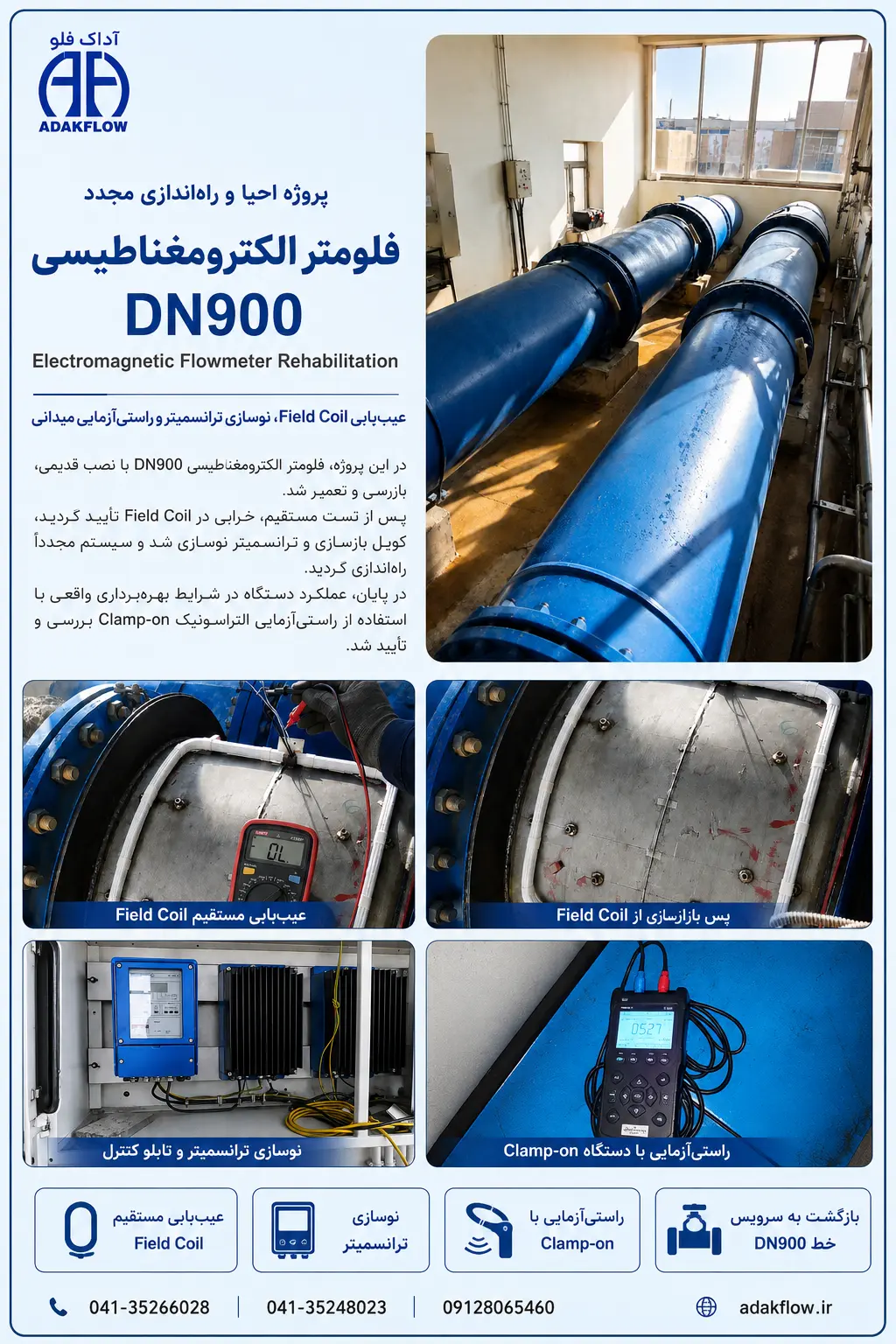

این پروژه مربوط به بازسازی و بازگشت به سرویس یک فلومتر الکترومغناطیسی DN900 بود. مسیر کار از عیب‌یابی مدار تحریک آغاز شد، با تأیید مستقیم خرابی Field Coil ادامه یافت و پس از ساخت و نصب سیم‌پیچ جایگزین، نوسازی بخش الکترونیک و راه‌اندازی، با راستی‌آزمایی میدانی چندنقطه‌ای تکمیل شد.

مسئله مهندسی پروژه

در یک خط DN900، تعویض کامل سنسور فقط مسئله خرید یک فلومتر جدید نیست. توقف بهره‌برداری، عملیات مکانیکی روی خط بزرگ، جابه‌جایی تجهیز سنگین، تطبیق فلنج‌ها و هزینه اجرای مجدد نیز باید هم‌زمان بررسی شوند. در این پروژه، قبل از تصمیم به تعویض کامل، امکان حفظ بدنه اصلی و بازسازی بخش‌های واقعاً معیوب ارزیابی شد.

• قطر بالای خط و هزینه قابل‌توجه جایگزینی کامل سنسور.
• محدودیت توقف طولانی‌مدت سرویس پمپاژ.
• امکان دسترسی به مدار تحریک و بررسی مستقیم Field Coil.
• نیاز به بازیابی اندازه‌گیری دبی برای کنترل بهره‌برداری و پایش انتقال آب.

چرا احیا به‌جای تعویض کامل بررسی شد؟

پس از ارزیابی اولیه مشخص شد بخش اصلی بدنه سنسور هنوز قابلیت بررسی و استفاده مجدد دارد و خرابی را می‌توان در زنجیره تحریک و الکترونیک تفکیک کرد. به همین دلیل، احیای هدفمند تجهیز از نظر فنی قابل بررسی بود. برای پروژه‌های جدید که تعویض کامل فلومتر موردنیاز است، خانواده فلومترهای الکترومغناطیسی TRODEKS TEMDE یک گزینه مرتبط برای بررسی مهندسی است؛ اما تجهیز استفاده‌شده در این پروژه از برند KROHNE / ALTOMETER بوده است.

راهکار اجراشده

۱. دسترسی مکانیکی و عیب‌یابی مدار تحریک

برای تفکیک عیب کابل، اتصال و خود سیم‌پیچ، کاور سنسور باز شد تا اندازه‌گیری مستقیم روی سرهای واقعی Field Coil انجام شود. نتیجه تست مستقیم، وضعیت OL را نشان داد و خرابی مدار سیم‌پیچ تأیید شد.

• بررسی آثار حرارت، سوختگی، رطوبت یا تخریب عایق.
• کنترل وضعیت مکانیکی پایه‌ها و محل نشیمن سیم‌پیچ.
• بازدید اتصالات، ترمینال‌ها و مسیر خروج سیم‌ها.
• اندازه‌گیری مستقیم مقاومت روی سرهای واقعی Coil.

۲. برداشت مشخصات و ساخت Field Coil جایگزین

پس از تأیید خرابی، مشخصات فیزیکی و الکتریکی سیم‌پیچ مرجع برای تهیه نمونه جایگزین برداشت شد. هدف صرفاً رسیدن به یک مقاومت اهمی نبود؛ کویل جدید باید از نظر شکل، انحنا، ابعاد، نقاط نشیمن و مسیر نصب با هندسه موجود سنسور سازگار می‌بود.

• فرم کلی و شعاع انحنا متناسب با بدنه DN900.
• ابعاد خارجی و نقاط نشیمن روی پایه‌ها.
• قطر سیم و ساختار بسته سیم‌پیچ.
• تعداد دور نمونه اصلی در حد امکان مستندسازی.
• نوع و ضخامت عایق‌کاری نهایی.
• محل خروج سرهای سیم برای اتصال به مدار تحریک.

۳. نصب، عایق‌کاری و تأیید الکتریکی

کویل جایگزین روی پایه‌های موجود نصب و مسیر آن تثبیت شد. در نصب، جلوگیری از تنش نقطه‌ای، فاصله از اجزای هادی، جلوگیری از خم تند و کنترل روکش عایقی در تمام طول مسیر مورد توجه قرار گرفت. پس از نصب، مقاومت ثبت‌شده مدار 50.0 Ω بود.

۴. نوسازی ترانسمیتر و راه‌اندازی

براساس سابقه اعلام‌شده پروژه، ترانسمیتر قدیمی از سرویس خارج شده و آسیب آن به رخداد رعدوبرق / Surge نسبت داده شده بود. پس از احیای سنسور و مدار تحریک، ترانسمیتر با یک نسل دیجیتال سازگار جایگزین شد و تنظیمات اولیه برای نمایش Flow و Totalizer انجام گرفت.

برای پروژه‌هایی که VFD، کابل قدرت، ارت یا رخدادهای Surge می‌توانند روی زنجیره اندازه‌گیری اثر بگذارند، مطالعه علت نویز در سیگنال ابزار دقیق و اثر VFD، کابل قدرت و الکتروموتورها نیز مرتبط است.

۵. راستی‌آزمایی میدانی چندنقطه‌ای

پس از تکمیل تعمیرات، عملکرد فلومتر DN900 با یک فلومتر اولتراسونیک Clamp-on TRODEKS بررسی شد. ابتدا محل مناسب نصب ترنسدیوسر از نظر کیفیت سیگنال و شرایط خط انتخاب و سپس مقایسه در چهار نقطه کاری انجام شد.

• شروع آزمون از دبی پایین و پس از پایدارشدن شرایط خط.
• مقایسه قرائت فلومتر مغناطیسی با مرجع Clamp-on.
• افزایش مرحله‌ای دبی با استفاده از ظرفیت پمپاژ موجود.
• تکرار مقایسه در مجموع چهار نقطه کاری.
• بررسی رفتار، تکرارپذیری و روند اختلاف قرائت‌ها.

برای درک بهتر محدودیت‌های این روش، Signal Strength در فلومتر اولتراسونیک و ارتباط آن با Accuracy و همچنین فاصله‌های نصب و Straight Run فلومترها دو مطلب مرتبط هستند.

اصل ارزیابی و تفکیک «راستی‌آزمایی» از «کالیبراسیون»

به دلیل سایز DN900 و محدودیت بهره‌برداری، سنسور از خط جدا و به Flow Calibration Rig آزمایشگاهی منتقل نشد. بنابراین مرحله نهایی این پروژه Field Verification بود، نه کالیبراسیون آزمایشگاهی قابل ردیابی.

جزئیات حساس در تعمیر و راه‌اندازی

• تست مستقیم Coil: برای تفکیک خرابی کابل و ترمینال از خود Field Coil ضروری بود.
• هندسه سیم‌پیچ جایگزین: مقاومت اهمی به‌تنهایی معیار کافی برای ساخت نمونه جدید نبود.
• عایق‌کاری: تماس با اجزای هادی، خم تند یا آسیب روکش می‌توانست خرابی مجدد ایجاد کند.
• ارت و Surge Protection: پس از سابقه آسیب ترانسمیتر باید در برنامه نگهداری باقی بماند.
• محل نصب Clamp-on: پروفایل جریان، Straight Run، وضعیت سطح لوله و نصب ترنسدیوسر بر نتیجه مقایسه اثر دارند.
• پر بودن لوله: در ارزیابی فلومترهای مغناطیسی و اولتراسونیک باید وضعیت پر یا نیمه‌پر بودن خط کنترل شود. راهنمای اثر نیمه‌پر بودن لوله

نتیجه نصب و راه‌اندازی

در این گزارش هیچ مقدار عددی برای چهار نقطه دبی ساخته یا تخمین زده نشده است، زیرا مقادیر ثبت‌شده سایت در اطلاعات موجود ارائه نشده‌اند.

تجربه مهندسی به‌دست‌آمده از پروژه

مهم‌ترین نتیجه این پروژه آن بود که در تجهیزات سایز بزرگ و قدیمی، تصمیم «تعویض کامل» نباید قبل از تفکیک دقیق محل خرابی گرفته شود. اگر بدنه سنسور، الکترودها و ساختار اصلی قابل استفاده باشند، احیای هدفمند مدار تحریک و الکترونیک می‌تواند از نظر اجرایی قابل بررسی باشد. در مقابل، اگر خرابی گسترده باشد یا ایمنی و قابلیت اطمینان قابل تضمین نباشد، تعویض کامل انتخاب مناسب‌تری است.

این تجربه همچنین نشان داد که Field Verification با Clamp-on برای بررسی عملیاتی مفید است، اما کیفیت آن به شرایط نصب مرجع وابسته است و جایگزین Calibration Rig نمی‌شود.

بازرسی و نگهداری پیشنهادی

• ثبت دوره‌ای مقاومت Field Coil و مقایسه با مقدار مرجع ثبت‌شده پس از تعمیر.
• اندازه‌گیری دوره‌ای Insulation Resistance نسبت به بدنه.
• بازبینی ارت، هم‌بندی و Surge Protection.
• تهیه نسخه پشتیبان از تنظیمات ترانسمیتر و ثبت پارامترهای Commissioning.
• بازرسی آب‌بندی کاور، Cable Glandها و نشانه‌های نفوذ رطوبت.
• تکرار Field Verification پس از تعمیرات عمده یا طبق برنامه نگهداری.

این راهکار برای چه پروژه‌هایی قابل بررسی است؟

پرسش‌های متداول پروژه

چرا فلومتر DN900 به‌طور کامل تعویض نشد؟

زیرا قبل از تعویض کامل، امکان تفکیک خرابی و حفظ بدنه اصلی وجود داشت. پس از تست مستقیم، Field Coil معیوب شناسایی شد و احیای هدفمند مجموعه از نظر فنی قابل انجام بود.

آیا 50.0 Ω مقاومت استاندارد Field Coil برای همه فلومترهای DN900 است؟

خیر. این عدد فقط مقدار ثبت‌شده پس از تعمیر در همین پروژه است و نباید به مدل یا سایز دیگری تعمیم داده شود.

آیا مقایسه با Clamp-on به معنی کالیبراسیون فلومتر است؟

خیر. این مرحله Field Verification بود. کالیبراسیون قابل ردیابی به تجهیز مرجع، روش آزمون، شرایط کنترل‌شده و گزارش عدم‌قطعیت نیاز دارد.

چرا چند نقطه دبی بررسی شد؟

برای اینکه رفتار تجهیز فقط در یک نقطه کاری ارزیابی نشود و روند عملکرد آن در چند شرایط عملیاتی خط دیده شود. مقادیر عددی این چهار نقطه در اطلاعات فعلی موجود نیست و در این صفحه ساخته نشده‌اند.

برای پروژه مشابه چه اطلاعاتی لازم است؟

مدل و سازنده فلومتر، سایز، سال نصب، وضعیت Liner و الکترودها، مقاومت Coil، Insulation Resistance، نوع ترانسمیتر، علائم خرابی، شرایط خط، امکان توقف و تصاویر داخلی/خارجی تجهیز باید ارائه شوند.

محصولات، مقالات و پروژه‌های مرتبط

• فلومتر الکترومغناطیسی TRODEKS سری TEMDE — محصول مرتبط برای پروژه‌های جدید.
• فلومترهای اولتراسونیک Clamp-on آداک‌فلو — فناوری مرتبط با Field Verification.
• پروژه نصب فلومتر الکترومغناطیسی DN1200 در تصفیه‌خانه اهواز — تجربه مرتبط در خطوط سایز بزرگ.
• مقاله فاصله‌های نصب و Straight Run فلومترها.
• مقاله Signal Strength در برابر Accuracy فلومتر اولتراسونیک.
• مقاله نویز ابزار دقیق، VFD، کابل قدرت و الکتروموتورها.
• مشاهده همه پروژه‌های اجراشده آداک‌فلو.

منابع فنی

• گزارش فنی پروژه «احیا، بازسازی و راه‌اندازی مجدد فلومتر الکترومغناطیسی DN900 – Rev. 4.0».
• اندازه‌گیری‌ها و تصاویر ثبت‌شده در همین پروژه.
• مطالب فنی داخلی آداک‌فلو برای نصب، نویز و ارزیابی فلومترها.

اعداد و نتایج این صفحه فقط در محدوده مستندات همین پروژه بیان شده‌اند و به پروژه، برند یا سایز دیگری تعمیم داده نمی‌شوند.

جمع‌بندی مهندسی پروژه

فلومتر الکترومغناطیسی DN900 با سابقه نصب 1991 پس از تفکیک عیب، تأیید خرابی مستقیم Field Coil، ساخت و نصب سیم‌پیچ جایگزین، نوسازی ترانسمیتر و راه‌اندازی مجدد به سرویس بازگشت. مقاومت ثبت‌شده Coil پس از تعمیر 50.0 Ω بود و عملکرد عملیاتی مجموعه در چهار نقطه کاری با فلومتر اولتراسونیک Clamp-on بررسی شد.

ارزش اصلی این پروژه در حفظ یک تجهیز سایز بزرگ بدون ادعای بیش از مستندات موجود است: تعمیر هدفمند بر اساس شواهد، تفکیک روشن راستی‌آزمایی میدانی از کالیبراسیون آزمایشگاهی و ثبت محدودیت‌های نتیجه.
