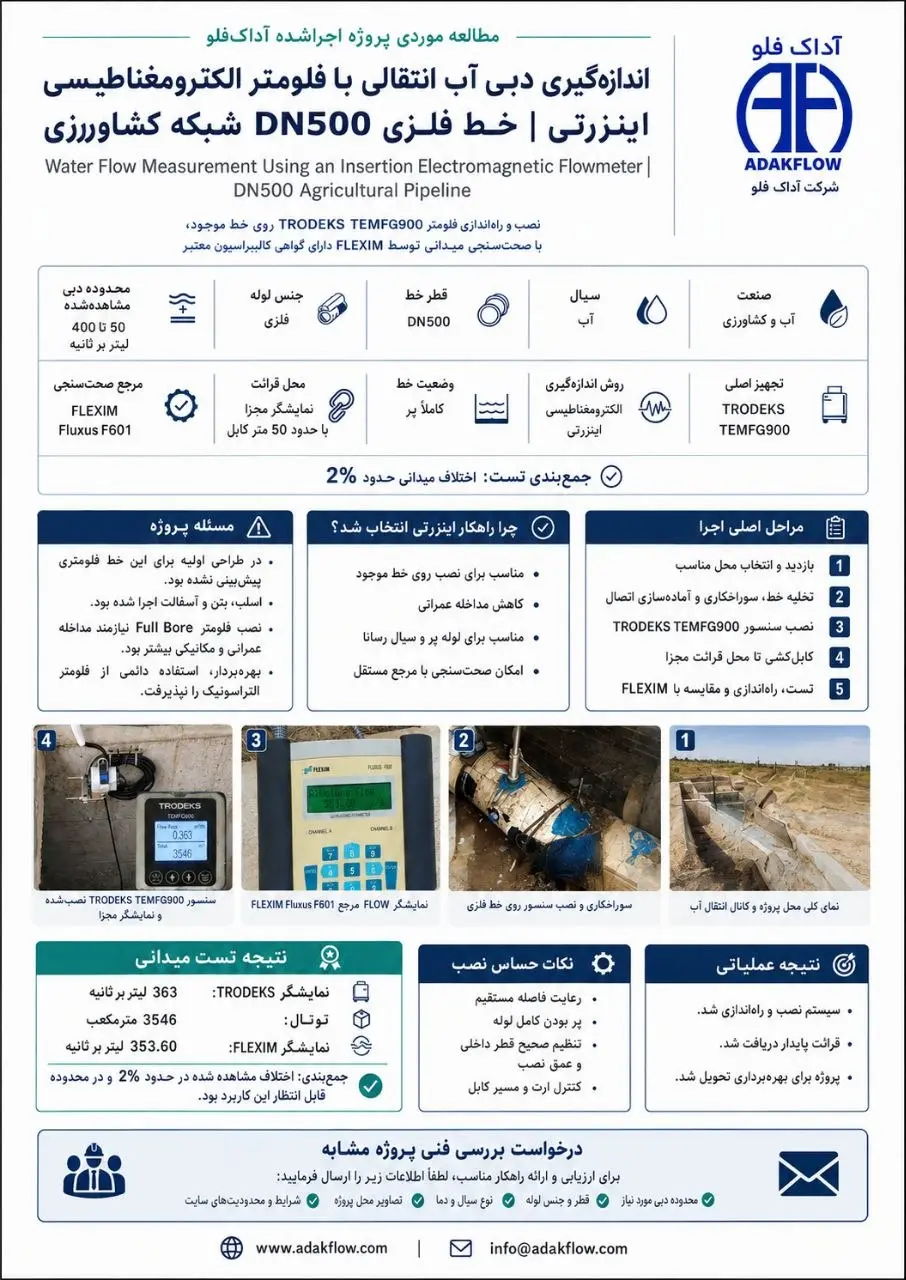

اندازهگیری دبی آب با فلومتر الکترومغناطیسی اینسرتی | پروژه خط DN500 توزیع آب کشاورزی
تأمین، نصب و راهاندازی فلومتر الکترومغناطیسی Insertion مدل TRODEKS TEMFG900 روی خط فلزی DN500، اجرای عملیات مکانیکی و کابلکشی حدود 50 متر تا محل قرائت ریموت، سپس مقایسه میدانی با فلومتر التراسونیک FLEXIM دارای گواهی کالیبراسیون معتبر.
خلاصه پروژه
| محل اجرا | خط انتقال آب به شبکه کشاورزی؛ نام محل در نسخه عمومی منتشر نمیشود. |
| کارفرما / بهرهبردار | اطلاعات این بخش برای انتشار عمومی ارائه نشده است. |
| صنعت | انتقال، توزیع و پایش آب کشاورزی |
| هدف پروژه | اندازهگیری دبی و حجم آب عبوری و ایجاد امکان قرائت پایدار دبی در خط موجود |
| مسئله اصلی | تکمیل شدن اسلب، بتنریزی و آسفالت محوطه بدون پیشبینی فلومتر در طراحی اولیه؛ دشواری ایجاد تغییر گسترده برای نصب مدل Full Bore |
| بازه مشاهدهشده در پروژه | 50 تا 400 لیتر بر ثانیه |
| تجهیز اصلی | فلومتر الکترومغناطیسی اینسرتی TRODEKS TEMFG900 |
| سنسور | پروب الکترومغناطیسی Insertion برای نصب روی خط موجود |
| روش اندازهگیری | اندازهگیری الکترومغناطیسی روی سیال رسانا در لوله پر |
| پارامتر اندازهگیری مستقیم | سیگنال الکتریکی متناسب با سرعت موضعی سیال در میدان مغناطیسی |
| پارامتر محاسباتی | دبی حجمی بر مبنای سیگنال سنسور و اطلاعات هندسی/پیکربندی خط؛ جزئیات الگوریتم داخلی TEMFG900 باید با Manual رسمی همان مدل کنترل شود. |
| خروجی و ارتباط | قرائت ریموت در نقطهای جدا از محل سنسور؛ حدود 50 متر کابلکشی انجام شد. نوع دقیق سیگنال یا پروتکل در اسناد فعلی پروژه ثبت نشده است. |
| وضعیت پروژه | نصب، راهاندازی و تحویل عملیاتی انجام شده است. |
| تاریخ اجرا / انتشار | تاریخ اجرا در اسناد فعلی موجود نیست؛ تاریخ انتشار هنگام بارگذاری صفحه درج شود. |
مسئله مهندسی پروژه
خط DN500 پس از تکمیل بخش عمده عملیات عمرانی نیازمند اندازهگیری دبی شد؛ در طراحی اولیه تجهیز دائمی برای این نقطه پیشبینی نشده بود.
پیرامون مسیر لوله، اسلب، بتن و آسفالت اجرا شده بود. در چنین وضعیتی نصب یک فلومتر Full Bore میتوانست به بازکردن گسترده محل، ایجاد فضای مکانیکی برای برش و اتصال مجدد خط و بازسازی بخشهایی از محوطه نیاز داشته باشد. بنابراین مسئله فقط انتخاب ابزار نبود؛ راهکار باید با زیرساخت تکمیلشده سازگار میشد.
گزینه Clamp-on Ultrasonic نیز بررسی شد، اما بهرهبردار آن را بهعنوان تجهیز دائمی این نقطه نپذیرفت. این تصمیم بهمعنی برتری ذاتی یک فناوری نسبت به فناوری دیگر نیست و فقط به شرایط همین پروژه و خواسته بهرهبردار مربوط است.
خط در زمان بهرهبرداری کاملاً پر بود و در محل سنجش مشکل محسوس تجمع هوا گزارش نشد؛ موضوعی که برای کاربرد روش مغناطیسی اهمیت بنیادی دارد.
چرا فلومتر الکترومغناطیسی Insertion انتخاب شد؟
از نظر فنی قابل بررسی بود، اما به دلیل تکمیل عملیات عمرانی، مداخله مکانیکی و بازسازی بیشتری میطلبید.
بدون برش خط امکان استفاده داشت، ولی برای نصب دائمی مورد تأیید بهرهبردار قرار نگرفت و بعدها بهصورت مرجع مقایسه به کار رفت.
امکان Retrofit روی خط موجود را بدون نصب بدنه Full Bore بزرگ بین دو مقطع فراهم میکرد و با محدودیتهای سایت تناسب اجرایی بیشتری داشت.
پر بودن لوله، رسانا بودن سیال، جانمایی مناسب، فاصلههای مستقیم و تنظیم اطلاعات هندسی خط از عوامل اصلی تصمیم بودند.
راهکار اجراشده
-
بررسی شرایط محل
وضعیت خط فلزی DN500، دسترسی، شرایط عمرانی، مسیر کابل و پر بودن لوله بررسی شد.
-
انتخاب روش اندازهگیری
پس از مقایسه گزینههای موجود، TRODEKS TEMFG900 برای این نقطه تأیید شد.
-
کنترل جانمایی و فاصله مستقیم
جانمایی سنسور با درنظرگرفتن فاصله مناسب از عوامل ایجاد اغتشاش انجام شد. مقدار دقیق فاصله مستقیم بالادست و پاییندست در مدارک فعلی پروژه ثبت نشده است.
-
تخلیه خط و آمادهسازی مکانیکی
پیش از سوراخکاری، آب خط تخلیه شد؛ پروژه Hot Tap تحت فشار نبود.
-
سوراخکاری و جوشکاری
محل ورود پروب آماده و اتصال موردنیاز سنسور روی لوله اجرا شد.
-
نصب و پیکربندی
پروب Insertion نصب شد. قطر داخلی، عمق ورود و ضرایب اختصاصی فقط باید بر پایه داده معتبر و Manual سازنده تنظیم شوند.
-
کابلکشی تا محل قرائت ریموت
حدود 50 متر کابل تا نقطه نمایش اجرا شد. اتاق فرمان مستقل وجود نداشت و نوع دقیق پروتکل در اسناد فعلی ثبت نشده است.
-
تست پایداری
پس از راهاندازی، رفتار قرائت بررسی شد و قرائت دبی در زمان تست پایدار بود.
-
مقایسه میدانی با FLEXIM
فلومتر التراسونیک پرتابل FLEXIM دارای گواهی کالیبراسیون معتبر روی همان خط نصب و خروجی دو سامانه مقایسه شد.
اصل اندازهگیری و تفکیک پارامترها
فلومترهای الکترومغناطیسی بر پایه قانون القای فارادی کار میکنند. حرکت مایع رسانا در میدان مغناطیسی ولتاژی ایجاد میکند که با سرعت جریان ارتباط دارد. در نوع Insertion، سنسور در نقطهای از مقطع قرار میگیرد و سیگنال مرتبط با سرعت موضعی را دریافت میکند.
| پارامتر | نقش | وضعیت در پروژه |
|---|---|---|
| سیگنال القایی | کمیت فیزیکی حاصل از حرکت سیال رسانا در میدان مغناطیسی | مبنای سنجش سنسور |
| سرعت موضعی | از سیگنال سنسور استنباط میشود | ورودی اصلی محاسبه جریان |
| هندسه لوله | قطر داخلی/سطح مقطع در تبدیل سرعت به دبی اثر دارد | DN500 اسمی؛ قطر داخلی دقیق ثبت نشده است |
| دبی حجمی | خروجی محاسباتی سیستم | 50 تا 400 L/s در این پروژه مشاهده شد |
جزئیات حساس طراحی و نصب
- پر بودن لوله: در زمان تست این شرط برقرار بود.
- فاصله مستقیم: آشفتگی ناشی از شیر، زانویی، سهراهی یا تغییر قطر میتواند پروفایل سرعت را تغییر دهد؛ محل پروژه با رعایت فاصله موردنیاز انتخاب شد.
- عمق ورود پروب: خطا در Position یا Insertion Depth میتواند نتیجه را تحت تأثیر قرار دهد.
- قطر داخلی واقعی: DN اسمی بهتنهایی برای محاسبه دقیق کافی نیست.
- جهت سنسور: باید مطابق راستای جریان و دستورالعمل سازنده باشد.
- ارت و همپتانسیلسازی: مرجع الکتریکی نامناسب میتواند نویز یا ناپایداری ایجاد کند.
- حفاظت کابل: مسیر حدود 50 متری باید در برابر رطوبت، صدمات مکانیکی و نویز حفاظت شود.
- هوا در خط: در این پروژه مشکل محسوس ناشی از هوا گزارش نشد.
نتیجه نصب و راهاندازی
سامانه پس از نصب وارد مدار شد و قرائت در زمان تست پایدار بود. در دبی حدود 400 لیتر بر ثانیه اختلاف بین TEMFG900 و FLEXIM تقریباً 8 لیتر بر ثانیه بود؛ یعنی حدود 2 درصد.
تجربه مهندسی بهدستآمده
درس اصلی پروژه، اهمیت پیشبینی نقاط اندازهگیری پیش از پایان عملیات عمرانی بود. پس از اجرای اسلب، بتن و آسفالت، افزودن یک Full Bore میتواند به کاری فراتر از ابزار دقیق تبدیل شود.
در چنین شرایطی Insertion میتواند برای Retrofit قابل بررسی باشد، اما کیفیت نتیجه به جانمایی، قطر داخلی واقعی، عمق سنسور و وضعیت پروفایل جریان وابسته است.
مقایسه با یک فلومتر مستقل و کالیبره نیز به تیم اجرا امکان داد عملکرد سیستم نصبشده را در شرایط واقعی خط کنترل کند، بدون آنکه نتیجه فراتر از اسناد موجود تفسیر شود.
بازرسی و نگهداری پیشنهادی
- بازدید اتصال مکانیکی و کنترل نشتی یا خوردگی.
- بررسی کابل، گلند و مسیر محافظ.
- کنترل Grounding و همپتانسیلسازی پس از تعمیرات.
- بازبینی Position و عمق ورود در صورت باز و بست سنسور.
- کنترل قطر داخلی تنظیمشده بعد از هر تغییر مکانیکی در خط.
- مقایسه دورهای با روش مرجع معتبر در کاربردهای حساس.
- بررسی رسوب یا آلودگی روی بخش در تماس با سیال.
فاصله زمانی ثابت برای سرویس اعلام نشده است؛ دوره نگهداری باید بر اساس Manual و تجربه بهرهبرداری همین سایت تعیین شود.
این راهکار برای چه پروژههایی قابل بررسی است؟
| شرایط پروژه | ارزیابی اولیه | اقدام مهندسی |
|---|---|---|
| خط قطر بالا، سیال رسانا، لوله کاملاً پر و محدودیت برای Full Bore | مناسب برای بررسی | کنترل قطر داخلی، پروفایل جریان و محل نصب |
| طول مستقیم کافی و دسترسی مناسب | شرایط مطلوبتر | تعیین Position و عمق ورود طبق Manual |
| نزدیکی به زانویی، شیر، پمپ یا سهراهی | نیازمند بررسی | ارزیابی اغتشاش و اصلاح جانمایی |
| قطر داخلی واقعی نامشخص | شرایط مرزی | اندازهگیری یا استخراج مشخصات واقعی پیش از پیکربندی |
| لوله نیمهپر، هوای شدید یا سیال خارج از هدایت مجاز سازنده | نامناسب یا پرریسک | بررسی فناوری جایگزین |
| نیاز به دقت قراردادی بالاتر از توان مستند روش انتخابی | نیازمند بازنگری | بررسی Full Bore، Multi-path Ultrasonic یا روش مرجع متناسب |
پرسشهای متداول پروژه
به دلیل تکمیل زیرساخت عمرانی، اجرای آن میتوانست برش، فضای نصب و بازسازی بیشتری ایجاد کند؛ بنابراین راهکار Insertion برای Retrofit انتخاب شد.
بهرهبردار آن را برای نصب دائمی نپذیرفت. از FLEXIM کالیبره فقط برای مقایسه میدانی استفاده شد.
خیر؛ این بازه فقط در همین پروژه مشاهده شده و نباید به همه کاربردهای محصول تعمیم داده شود.
در دبی حدود 400 L/s، اختلاف نزدیک 8 L/s یا حدود 2% از مقدار خواندهشده بود. از آنجا که Accuracy ثبتشده برای تجهیز ±3% FS است و مقدار Full Scale تنظیمشده در اسناد فعلی موجود نیست، این دو درصد را نمیتوان مستقیماً با ±3% FS مقایسه کرد. این نتیجه فقط یک مقایسه میدانی است، نه گزارش رسمی Accuracy یا عدمقطعیت.
خیر. آب خط تخلیه شد و سپس عملیات سوراخکاری و جوشکاری انجام گرفت.
نوع سیال، حداقل و حداکثر دبی، قطر داخلی و جنس لوله، فشار و دما، شرایط پر بودن خط، نقشه مسیر، فاصله از موانع هیدرولیکی، عکس محل، نیاز خروجی و محدودیت توقف فرایند.
منابع فنی
- مدارک اجرایی و گزارش میدانی آداکفلو: دادههای اختصاصی این پروژه.
- صفحه محصول TRODEKS TEMFG900 در آداکفلو
- مقاله فاصلههای نصب و Straight Run تجهیزات ابزار دقیق
- یادداشت استاندارد: ISO 20456:2017 بهعنوان مرجع مستقیم این پروژه استفاده نشده است، زیرا دامنه این استاندارد Insertion-type flowmeters را مستثنا میکند.
جمعبندی مهندسی پروژه
مسئله اصلی، افزودن اندازهگیری دبی به خط DN500 پس از پایان بخش مهمی از عملیات عمرانی بود. Full Bore با مداخله بیشتر همراه میشد و التراسونیک نیز برای بهرهبرداری دائمی پذیرفته نشد؛ در نتیجه TRODEKS TEMFG900 بهعنوان راهکار Insertion انتخاب شد.
عملیات مکانیکی، کابلکشی ریموت و راهاندازی انجام شد. خط در زمان تست کاملاً پر بود، جانمایی با توجه به شرایط جریان انجام شده بود و خروجی در زمان تست پایدار مشاهده شد. مقایسه با FLEXIM دارای گواهی کالیبراسیون در نقطه حدود 400 L/s اختلافی نزدیک 8 L/s، معادل تقریبی 2 درصد، نشان داد.
موفقیت این راهکار در یک پروژه، به معنی امکان اجرای مستقیم آن در هر سایت دیگری نیست و شرایط هیدرولیکی، مکانیکی، فرایندی و نصب باید جداگانه بررسی شوند.
