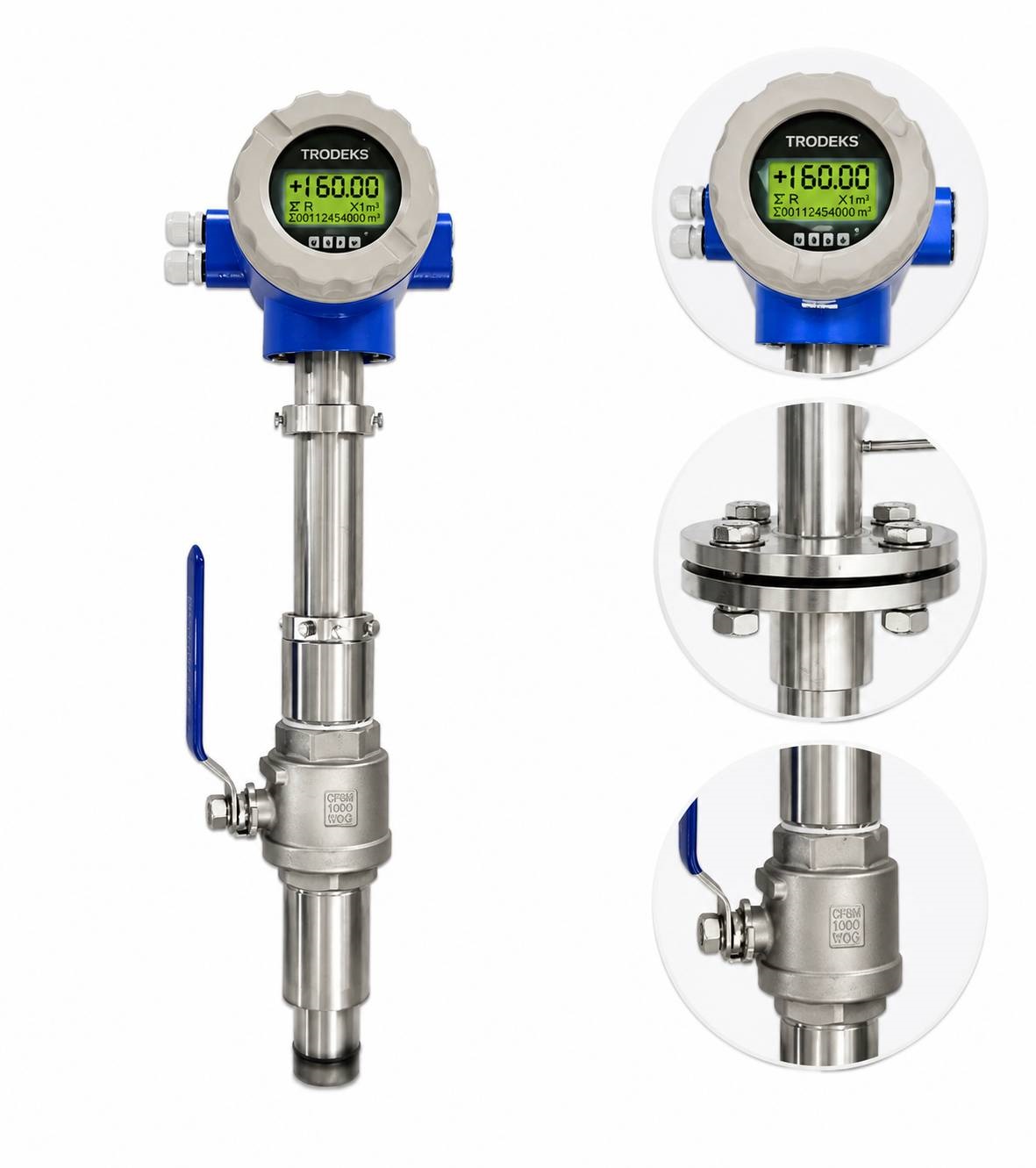

فلومتر الکترومغناطیسی اینسرتی TRODEKS مدل TEMFG900
فلومتر الکترومغناطیسی اینسرتی TRODEKS TEMFG900 یک تجهیز صنعتی برای اندازهگیری دبی مایعات رسانا در خطوط لوله با قطر بزرگ است که بر اساس قانون القای الکترومغناطیسی فارادی (Faraday's Law of Electromagnetic Induction) عمل میکند. در این فناوری، با عبور سیال رسانا از میدان مغناطیسی ایجادشده توسط سنسور، ولتاژی متناسب با سرعت جریان القا شده و دستگاه با پردازش این سیگنال، دبی لحظهای و حجم عبوری را با دقت مناسب محاسبه میکند.
طراحی Insertion این فلومتر امکان نصب سنسور از طریق شیر توپی یا اتصال مخصوص را فراهم میکند؛ بنابراین در بسیاری از کاربردها نیازی به برش کامل خط لوله یا جایگزینی بخش بزرگی از لوله نیست. این ویژگی موجب کاهش زمان نصب، کاهش هزینههای اجرایی و سهولت انجام سرویس و نگهداری شده و TEMFG900 را به گزینهای مناسب برای خطوط انتقال با قطرهای بزرگ تبدیل میکند.
فلومتر TEMFG900 با ایجاد افت فشار بسیار کم، برای اندازهگیری آب خام، آب آشامیدنی، آب صنعتی، فاضلاب، پساب، محلولهای شیمیایی رسانا و سایر مایعات دارای هدایت الکتریکی مناسب طراحی شده است. این تجهیز با قابلیت نصب بهصورت Compact یا Remote، پشتیبانی از خروجیهای استاندارد صنعتی و ارتباطات دیجیتال، امکان اتصال به سیستمهای PLC، DCS، SCADA و سامانههای مانیتورینگ صنعتی را فراهم میکند.
به دلیل هزینه مناسب نسبت به فلومترهای الکترومغناطیسی تمامقطر (Full Bore)، نصب آسان، عملکرد پایدار و قابلیت استفاده در خطوط انتقال بزرگ، فلومتر TRODEKS TEMFG900 انتخابی اقتصادی و قابل اعتماد برای شبکههای انتقال آب، تأسیسات آب و فاضلاب، نیروگاهها، صنایع شیمیایی، معادن، صنایع فلزی، پالایشگاهها و سایر فرآیندهای صنعتی محسوب میشود.
```
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
فلومتر الکترومغناطیسی اینسرتی TRODEKS TEMFG900 یک تجهیز صنعتی برای اندازهگیری دبی مایعات رسانا در خطوط لوله با قطر متوسط تا بسیار بزرگ است که بر اساس قانون القای الکترومغناطیسی فارادی (Faraday's Law) عمل میکند. این فلومتر با اندازهگیری سرعت جریان در داخل لوله و محاسبه دبی حجمی، امکان پایش دقیق و پایدار جریان را بدون ایجاد افت فشار فراهم میسازد.
طراحی اینسرتی (Insertion) این تجهیز باعث میشود بدون نیاز به نصب فلومتر فلنجی تمامقطر (Full Bore)، بتوان آن را بر روی خطوط موجود نصب کرد. این ویژگی موجب کاهش هزینه تجهیزات، کاهش زمان نصب و سادهتر شدن اجرای پروژه، بهویژه در خطوط انتقال با قطرهای بزرگ میشود.

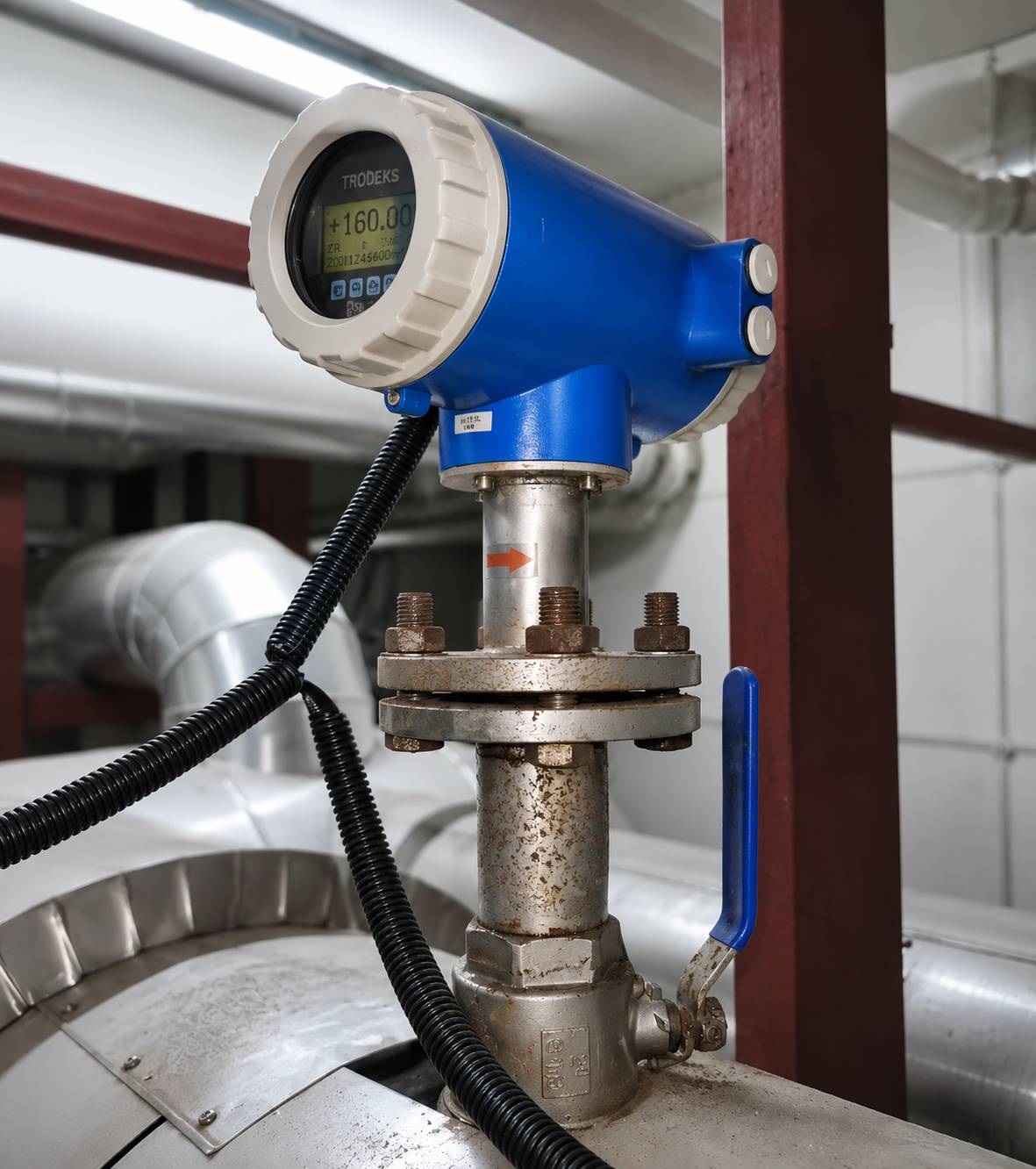

یکی از مهمترین قابلیتهای TEMFG900 امکان نصب از طریق شیر توپی (Hot Tap) یا اتصال مخصوص است. در بسیاری از پروژهها این ویژگی امکان نصب، سرویس یا تعویض تجهیز را بدون برش کامل خط لوله و با حداقل توقف فرآیند فراهم میکند که موجب کاهش هزینههای اجرایی و بهرهبرداری خواهد شد.
از آنجا که هیچ مانع مکانیکی در مسیر جریان وجود ندارد، این فلومتر افت فشار اضافی ایجاد نمیکند و عملکرد آن نسبت به تغییرات ویسکوزیته، چگالی، فشار و دمای سیال تا زمانی که سیال دارای هدایت الکتریکی مناسب باشد، وابستگی کمی دارد. به همین دلیل برای اندازهگیری آب خام، آب آشامیدنی، آب صنعتی، آب دریا، پساب، فاضلاب و سایر مایعات رسانا گزینهای مناسب محسوب میشود.
TEMFG900 قابلیت ارائه خروجیهای استاندارد صنعتی شامل 4-20mA، Pulse Output و RS485 Modbus RTU را داشته و در برخی مدلها از HART Communication نیز پشتیبانی میکند. همچنین قابلیت نصب بهصورت کامپکت یا ریموت، نمایشگر LCD صنعتی، تنظیمات دیجیتال و امکان انتخاب متریال الکترود متناسب با نوع سیال، این تجهیز را برای استفاده در سیستمهای PLC، DCS، SCADA و RTU مناسب ساخته است.
کاربردهای مستقیم
- اندازهگیری دبی خطوط انتقال آب شهری
- شبکههای توزیع آب آشامیدنی
- خطوط انتقال آب خام
- تصفیهخانههای آب
- تصفیهخانههای فاضلاب
- خطوط انتقال پساب
- شبکههای آبیاری تحت فشار
- سیستمهای آبرسانی کشاورزی
- ایستگاههای پمپاژ
- خطوط انتقال آب نیروگاهها
- صنایع فولاد
- صنایع معدنی
- صنایع سیمان
- صنایع غذایی و نوشیدنی
- صنایع لبنی
- صنایع دارویی
- صنایع شیمیایی
- صنایع پتروشیمی
- صنایع کاغذ و خمیر کاغذ
- سیستمهای خنککننده صنعتی
- خطوط انتقال آب دریا
- آبشیرینکنها
- خطوط آب فرآیندی کارخانهها
- شبکههای توزیع آب صنعتی
کاربردهای غیرمستقیم
- پایش مصرف آب واحدهای صنعتی
- مدیریت مصرف انرژی
- کنترل عملکرد پمپها
- پایش راندمان پمپها
- شناسایی نشتی خطوط انتقال
- پایش عملکرد فیلترها
- کنترل فرآیندهای شستشو (CIP)
- مانیتورینگ شبکههای توزیع
- مدیریت تلفات آب
- کنترل راندمان تصفیهخانهها
- مدیریت هوشمند منابع آب
- ثبت اطلاعات فرآیندی
- تهیه گزارشهای مدیریتی
- تحلیل عملکرد خطوط انتقال
- کنترل توازن هیدرولیکی شبکه
- ارسال اطلاعات به PLC، DCS، SCADA و RTU
مزایای محسوس
- نصب سریع و آسان
- عدم ایجاد افت فشار
- کاهش هزینه نصب نسبت به فلومترهای Full Bore
- قابلیت نصب روی خطوط موجود
- نگهداری آسان
- طول عمر بالا
- مصرف توان پایین
- نمایش لحظهای دبی
- دقت مناسب در خطوط با قطر بزرگ
- قابلیت سرویس بدون باز کردن خط (در صورت استفاده از Hot Tap)
مزایای غیرمحسوس
- کاهش هزینه توقف تولید
- کاهش هزینه سرمایهگذاری در خطوط با قطر بزرگ
- افزایش قابلیت اطمینان سیستم
- کاهش هزینههای تعمیر و نگهداری
- کاهش زمان اجرای پروژه
- کاهش هزینه اصلاح لولهکشی
- بهبود بهرهوری انرژی
- افزایش دقت دادههای فرآیندی
- بهبود تصمیمگیری مدیریتی
- کاهش خطای انسانی
- تسهیل توسعه آینده شبکه
- کاهش هزینههای بهرهبرداری بلندمدت
ویژگیهای فنی و مهندسی
- اصل اندازهگیری بر پایه قانون القای الکترومغناطیسی فارادی
- مناسب برای اندازهگیری مایعات رسانا
- طراحی Insertion برای نصب روی خطوط موجود
- مناسب برای خطوط با قطر بزرگ (بسته به مدل)
- بدون قطعات متحرک در مسیر جریان
- عدم ایجاد افت فشار
- قابلیت اندازهگیری جریان دوطرفه
- خروجی استاندارد 4-20mA
- خروجی پالسی (Pulse Output)
- ارتباط RS485 Modbus RTU
- پشتیبانی از HART در مدلهای مربوطه
- قابلیت نصب بهصورت Compact یا Remote
- نمایشگر LCD صنعتی
- تنظیمات دیجیتال
- قابلیت تشخیص خطا (Self-Diagnostic)
- امکان انتخاب متریال الکترود متناسب با نوع سیال
- مقاومت مناسب در برابر نویزهای الکترومغناطیسی
- پایداری بالا در کارکرد مداوم
- مناسب برای بهرهبرداری 24 ساعته در محیطهای صنعتی
- قابلیت اتصال به PLC، DCS، SCADA و RTU
- مناسب برای پروژههای آب، فاضلاب، نیروگاهی، صنایع شیمیایی، معدنی و فرآیندی
جمعبندی
فلومتر الکترومغناطیسی اینسرتی TRODEKS TEMFG900 راهکاری اقتصادی، قابلاعتماد و صنعتی برای اندازهگیری دبی مایعات رسانا در خطوط لوله با قطر بزرگ است. طراحی اینسرتی، عدم ایجاد افت فشار، قابلیت نصب روی خطوط موجود، پشتیبانی از خروجیهای استاندارد صنعتی و امکان یکپارچهسازی با سیستمهای اتوماسیون، این تجهیز را به گزینهای مناسب برای پروژههای آب و فاضلاب، نیروگاهی، صنایع شیمیایی، معادن، صنایع فرآیندی و شبکههای انتقال آب تبدیل کرده است.
فلومتر الکترومغناطیسی اینسرتی TRODEKS TEMFG900 به دلیل طراحی Insertion، راهکاری مناسب برای اندازهگیری دبی مایعات رسانا در خطوط انتقال با قطر متوسط تا بسیار بزرگ است. این تجهیز بهویژه در پروژههایی که استفاده از فلومترهای فلنجی Full Bore از نظر هزینه، وزن، فضای نصب یا توقف فرآیند مقرونبهصرفه نیست، انتخابی اقتصادی و قابل اعتماد محسوب میشود.
۱. صنایع آب و آبفا
- اندازهگیری دبی خطوط انتقال آب خام
- اندازهگیری آب خروجی تصفیهخانهها
- پایش شبکههای توزیع آب شهری
- کنترل ورودی و خروجی مخازن ذخیره
- اندازهگیری دبی خطوط انتقال بین ایستگاههای پمپاژ
- مدیریت تلفات آب (Non-Revenue Water)
- پایش خطوط انتقال آب بینشهری
- کنترل دبی خطوط تغذیه شهرکهای صنعتی
۲. صنایع فاضلاب
- اندازهگیری دبی فاضلاب خام
- اندازهگیری پساب تصفیهشده
- کنترل دبی ورودی و خروجی تصفیهخانهها
- پایش خطوط انتقال فاضلاب
- اندازهگیری جریان ایستگاههای پمپاژ فاضلاب
- سیستمهای بازچرخانی آب
- مانیتورینگ خطوط تخلیه صنعتی
۳. صنایع نیروگاهی
- اندازهگیری آب خنککننده (Cooling Water)
- سیستمهای Circulating Water
- خطوط تغذیه بویلر
- سیستمهای Make-up Water
- اندازهگیری آب دمین (DM Water)
- پایش مصرف آب واحدهای نیروگاهی
۴. صنایع نفت، گاز و پتروشیمی
- اندازهگیری آب Utility
- سیستمهای Fire Water
- خطوط انتقال آب صنعتی
- واحدهای Cooling Water
- سیستمهای آب فرآیندی
- خطوط تزریق آب
- اندازهگیری محلولهای رسانا
توجه: فلومتر TEMFG900 برای اندازهگیری مایعات دارای هدایت الکتریکی طراحی شده است و برای اندازهگیری مستقیم نفت خام، گاز طبیعی یا هیدروکربنهایی با رسانایی الکتریکی بسیار پایین مناسب نیست.
۵. صنایع فولاد و ذوب فلزات
- خطوط آب خنککننده کورهها
- سیستمهای ریختهگری مداوم
- مدارهای گردش آب صنعتی
- پایش مصرف آب خطوط تولید
- سیستمهای بازیافت آب
۶. صنایع معدنی
- انتقال آب فرآیندی
- خطوط تغذیه کارخانههای فرآوری
- مدارهای بازیافت آب
- آبرسانی معادن روباز
- اندازهگیری دوغابهای رسانا (با انتخاب متریال مناسب الکترود)
۷. صنایع شیمیایی
- محلولهای اسیدی رسانا
- محلولهای قلیایی
- آب صنعتی
- محلولهای نمکی
- محلولهای فرآیندی رسانا
- سیستمهای CIP
۸. صنایع غذایی و نوشیدنی
- خطوط انتقال آب فرآیندی
- کارخانههای نوشیدنی
- صنایع لبنی
- کارخانههای آب معدنی
- صنایع قند و شکر
- صنایع کنسرو
- صنایع آبمیوه
۹. صنایع دارویی
- آب فرآیندی
- آب خالص (Purified Water)
- سیستمهای Utility
- خطوط CIP و شستشو
- سیستمهای بازیافت آب
۱۰. صنایع کاغذ و سلولز
- آب سفید (White Water)
- آب فرآیندی
- سیستمهای بازیافت آب
- خطوط انتقال پالپ رسانا
۱۱. صنایع کشاورزی
- شبکههای آبیاری تحت فشار
- خطوط انتقال آب کشاورزی
- ایستگاههای پمپاژ
- مدیریت مصرف آب
- شبکههای توزیع آب مزارع
۱۲. صنایع آبشیرینکن (Desalination)
- اندازهگیری آب ورودی
- اندازهگیری آب خروجی
- خطوط انتقال آب شیرین
- سیستمهای اسمز معکوس (RO)
- خطوط توزیع آب تولیدی
۱۳. سیستمهای مانیتورینگ و اتوماسیون
- اتصال به PLC
- اتصال به DCS
- اتصال به RTU
- اتصال به SCADA
- سیستمهای تلهمتری
- مانیتورینگ از راه دور
- ثبت دادههای فرآیندی
- سیستمهای مدیریت انرژی (EMS)
کاربردهای مهندسی غیرمستقیم
علاوه بر اندازهگیری دبی، فلومتر TEMFG900 در پایش، تحلیل و بهینهسازی عملکرد سیستمهای انتقال مایعات نیز نقش مهمی ایفا میکند.
- تحلیل راندمان پمپها
- تشخیص کاهش ظرفیت پمپ
- شناسایی نشتی خطوط انتقال
- کنترل تراز هیدرولیکی شبکه
- پایش مصرف انرژی مرتبط با دبی
- کنترل عملکرد شیرهای کنترلی
- تشخیص گرفتگی خطوط انتقال
- تحلیل عملکرد فیلترها
- مدیریت مصرف آب
- تهیه ترازنامه آب (Water Balance)
- کنترل عملکرد تجهیزات فرآیندی
- ثبت دادههای بلندمدت برای تحلیلهای آماری
- پایش عملکرد شبکههای انتقال
- بهینهسازی بهرهبرداری از خطوط انتقال
- کنترل و کاهش هدررفت آب در شبکههای توزیع
جمعبندی
گستره وسیع کاربردهای فلومتر الکترومغناطیسی اینسرتی TRODEKS TEMFG900 نشان میدهد این تجهیز تنها یک ابزار اندازهگیری دبی نیست؛ بلکه بخشی از سامانههای پایش، کنترل و مدیریت هوشمند فرآیندهای انتقال مایعات رسانا به شمار میرود. طراحی اینسرتی، نصب آسان، عدم ایجاد افت فشار، قابلیت اتصال به سیستمهای اتوماسیون صنعتی و مناسب بودن برای خطوط با قطر بزرگ، این محصول را به گزینهای کارآمد برای پروژههای آب، فاضلاب، نیروگاهی، صنایع شیمیایی، معدنی و سایر فرآیندهای صنعتی تبدیل کرده است.
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
مشخصات عمومی
- برند: TRODEKS
- مدل: TEMFG900
- نوع تجهیز: Insertion Electromagnetic Flow Meter
- تکنولوژی اندازهگیری: القای الکترومغناطیسی (Faraday's Law)
- نوع سنسور: Insertion Electromagnetic Sensor
- نوع اندازهگیری: اندازهگیری دبی حجمی (Volume Flow)
- سیالات قابل اندازهگیری: مایعات دارای هدایت الکتریکی
محدوده اندازهگیری
- قطر لوله: DN300 تا DN3000
- مناسب برای خطوط انتقال با قطر بزرگ
- قابلیت نصب بر روی خطوط موجود بدون نیاز به تعویض فلومتر فلنجی
دقت اندازهگیری
- Accuracy: ±2.5% of Reading
محدوده سرعت جریان
- سرعت قابل اندازهگیری: 1 تا 10 متر بر ثانیه (m/s)
مشخصات فرآیندی
- حداکثر فشار کاری: ≤1.6 MPa
- حداکثر دمای سیال: ≤70°C
- حداقل هدایت الکتریکی سیال: ≥50 μS/cm
جنس الکترودها
- Stainless Steel 304 (SS304)
- Stainless Steel 304L (SS304L)
- Stainless Steel 316 (SS316)
- Stainless Steel 316L (SS316L)
- Hastelloy
- Titanium
- سایر آلیاژهای سفارشی بر اساس نوع سیال
ساختار نصب
- Insertion Type
- Hot Tap Installation
- Ball Valve Installation
- Pup Joint Installation
- Compact Type
- Remote Type
فاصله سنسور تا کانورتر
- حداکثر فاصله: 50 متر
- کابل RVVP Dual Shield
- کابل STT3200 Triple Shielded Two-Pair
خروجیها و ارتباطات
- خروجی آنالوگ 4–20 mA
- خروجی پالسی (Pulse Output)
- RS485 Modbus
- HART Communication (اختیاری)
قابلیتهای اندازهگیری
- اندازهگیری جریان دوطرفه (Bi-directional Flow)
- Positive Totalizer
- Reverse Totalizer
- Difference Totalizer
نمایشگر و پردازش
- نمایشگر LCD دوخطی
- نمایش دبی لحظهای
- نمایش حجم تجمعی
- تنظیم پارامترها از طریق منوی دستگاه
- پردازنده 16-bit High Performance Microprocessor
قابلیتهای نرمافزاری
- Self Diagnosis
- Self Check
- SMT Technology
- Digital Programming
ویژگیهای هیدرولیکی
- عدم ایجاد افت فشار
- فاقد قطعات متحرک
- نیاز کم به لوله مستقیم
- مناسب برای خطوط انتقال با قطر بزرگ
ویژگیهای عملکردی
در محدوده مجاز عملکرد و در صورت ثابت بودن سایر شرایط فرآیند، اندازهگیری دبی حجمی این تجهیز به طور مستقیم تحت تأثیر موارد زیر قرار نمیگیرد:
- چگالی سیال
- ویسکوزیته سیال
- فشار فرآیند
- دمای سیال
توجه: عملکرد صحیح فلومتر منوط به رسانایی الکتریکی سیال برابر یا بیشتر از 50 μS/cm است.
شرایط نصب
- حداقل 5DN لوله مستقیم در بالادست
- حداقل 3DN لوله مستقیم در پاییندست
- قابل نصب بر روی خطوط افقی
- قابلیت نصب از طریق Ball Valve
- امکان خارج کردن سنسور بدون برش خط (در صورت طراحی مناسب سیستم نصب)
سیالات قابل اندازهگیری
- آب خام
- آب آشامیدنی
- آب صنعتی
- فاضلاب
- پساب
- آب دریا
- محلولهای رسانا
- اسیدها و بازهای رسانا
- دوغابهای رسانا (با انتخاب مناسب متریال الکترود)
صنایع قابل استفاده
- آب و فاضلاب
- نیروگاهها
- صنایع شیمیایی
- پتروشیمی (برای سیالات رسانا)
- صنایع فولاد
- معادن
- صنایع غذایی
- کشاورزی و آبیاری
- صنایع کاغذ و سلولز
- شبکههای انتقال آب
مزایای فنی
- راهکار اقتصادی برای خطوط انتقال با قطر بزرگ
- عدم نیاز به فلومتر فلنجی Full Bore
- کاهش هزینه نصب و اجرا
- مناسب برای پروژههای Retrofit
- نصب و سرویس آسان
- قابلیت اتصال به PLC، DCS، RTU و SCADA
- عملکرد پایدار در بهرهبرداری مداوم
- طول عمر بالا
- نیاز حداقلی به تعمیر و نگهداری
