تحویل و بهرهبرداری از ۱۰ دستگاه پمپ سانتریفیوژ بهداشتی TRODEKS PRO در کارخانه صنایع غذایی
تأمین و تحویل مجموعهای از پمپهای سانتریفیوژ کوپل مستقیم با طراحی جمعوجور و مناسب کاربردهای فرایندی صنایع غذایی
Delivery and Commissioning of 10 TRODEKS PRO Sanitary Centrifugal Pumps for a Food Processing Plant
خلاصه پروژه
| نوع پروژه | تأمین، تحویل و بهرهبرداری از تجهیزات پمپاژ فرایندی |
| تعداد تجهیزات | ۱۰ دستگاه پمپ |
| صنعت | صنایع غذایی |
| برند | TRODEKS |
| خانواده محصول | TRODEKS PRO |
| نوع پمپ | پمپ سانتریفیوژ کوپل مستقیم با طراحی بهداشتی |
| ساختار کلی | محفظه استنلس استیل نورد سرد، پروانه باز استنلس استیل با ریختهگری دقیق، آببند مکانیکی، پوشش پمپ، فانوس و شفت |
| وضعیت پروژه | تجهیزات تحویل شده و پروژه وارد مرحله بهرهبرداری شده است |
مسئله مهندسی پروژه
کارخانه صنایع غذایی برای انتقال سیال در چند نقطه از فرایند به مجموعهای از پمپهای همخانواده نیاز داشت. در چنین پروژهای، انتخاب پمپ فقط بر اساس «دبی اسمی» کافی نیست؛ زیرا وضعیت بهداشتی خط، نوع سیال، دما، ویسکوزیته، احتمال وجود ذرات، شیوه شستوشو، محدودیت فضای نصب و دسترسی تعمیراتی نیز باید در نظر گرفته شوند.
از طرف دیگر، پروژه شامل ده دستگاه بود. بنابراین یکنواختی تجهیزات، قابلیت جایگزینی قطعات، سادهترشدن آموزش اپراتور، هماهنگی اتصالات و کاهش تنوع اقلام یدکی اهمیت بیشتری پیدا میکرد.
چرا پمپ سانتریفیوژ بهداشتی TRODEKS PRO انتخاب شد؟
خانواده TRODEKS PRO بهعنوان مجموعهای از پمپهای سانتریفیوژ کوپل مستقیم، برای نصب جمعوجور و انتقال سیالات فرایندی در خطوطی طراحی شده است که تمیزی سطوح در تماس با محصول و امکان سرویسپذیری اهمیت دارد.
ساختار اعلامشده این پمپ شامل محفظه استنلس استیل نورد سرد، پروانه باز استنلس استیل تولیدشده با ریختهگری دقیق، آببند مکانیکی، پوشش پمپ، فانوس و شفت است. اتصال مکانیکی مجموعه پمپ به شفت موتور، آرایش کوپل مستقیم و ابعاد فشردهتری ایجاد میکند.
انتخاب نهایی هر مدل باید با نقطه کاری واقعی انجام شود. عبارت «پمپ صنایع غذایی» بهتنهایی برای تعیین سایز، توان و نوع آببند کافی نیست.
مراحل اجرای پروژه
دریافت نیاز پروژه
تعداد تجهیزات، کاربرد کلی و الزامات کارخانه بررسی شد.
انتخاب خانواده پمپ
خانواده TRODEKS PRO برای کاربرد بهداشتی و آرایش کوپل مستقیم در نظر گرفته شد.
کنترل سفارش
تعداد، ساختار کلی تجهیزات و اقلام همراه پیش از ارسال کنترل شدند.
بستهبندی و حمل
پمپها در جعبههای چوبی مجزا و با محافظهای داخلی برای حمل آماده شدند.
تحویل به کارخانه
ده دستگاه پمپ و اقلام همراه به محل پروژه تحویل شدند.
کنترل ظاهری
وضعیت بستهبندی، بدنه، اتصالات و متعلقات پس از تحویل بررسی شد.
آمادهسازی بهرهبرداری
نصب باید بر اساس نقشه خط، نقطه کاری و دستورالعمل تجهیز انجام شود.
ورود به سرویس
تجهیزات پس از تکمیل الزامات نصب و کنترلهای لازم وارد بهرهبرداری شدند.
ساختار و اجزای اصلی پمپ
| جزء | شرح فنی | نکته بهرهبرداری |
|---|---|---|
| محفظه پمپ | استنلس استیل نورد سرد | باید از نظر خوردگی و سازگاری با سیال بررسی شود. |
| پروانه | پروانه باز استنلس استیل با ریختهگری دقیق | شرایط سیال و وجود ذرات روی انتخاب و عملکرد اثر دارد. |
| آببند مکانیکی | جداسازی ناحیه سیال از بخش محرک | نوع دقیق سطوح و الاستومر باید با سیال و دما سازگار باشد. |
| پوشش پمپ | بخش تکمیلکننده محفظه هیدرولیکی | آببندی و مونتاژ صحیح پس از سرویس ضروری است. |
| فانوس | بخش رابط میان مجموعه پمپ و موتور | سلامت مکانیکی و عدم اعمال تنش خارجی اهمیت دارد. |
| شفت | انتقال گشتاور موتور به پروانه | نباید تحت بار اضافی ناشی از لولهکشی قرار گیرد. |
الزامات حساس نصب و راهاندازی
- تعیین نقطه کاری: پمپ باید بر اساس دبی و هد واقعی خط انتخاب شود.
- مکش مناسب: افت فشار بیشازحد در خط مکش میتواند احتمال کاویتاسیون را افزایش دهد.
- پرهیز از بار لوله: وزن یا تنش لولهکشی نباید به نازلهای پمپ منتقل شود.
- هواگیری و پرکردن: راهاندازی خشک میتواند به آببند مکانیکی آسیب بزند.
- کنترل جهت چرخش: جهت چرخش موتور باید پیش از بهرهبرداری نهایی بررسی شود.
- سازگاری آببند: متریال آببند و الاستومرها باید با سیال، دما و مواد شستوشو سازگار باشند.
- شستوشو: روش CIP یا شستوشوی دستی باید با ساختار خط و دستورالعمل سازنده هماهنگ شود.
- حفاظت موتور: تنظیم حفاظت اضافهبار و شرایط برق ورودی باید بر اساس پلاک موتور انجام شود.
نتیجه تحویل و بهرهبرداری

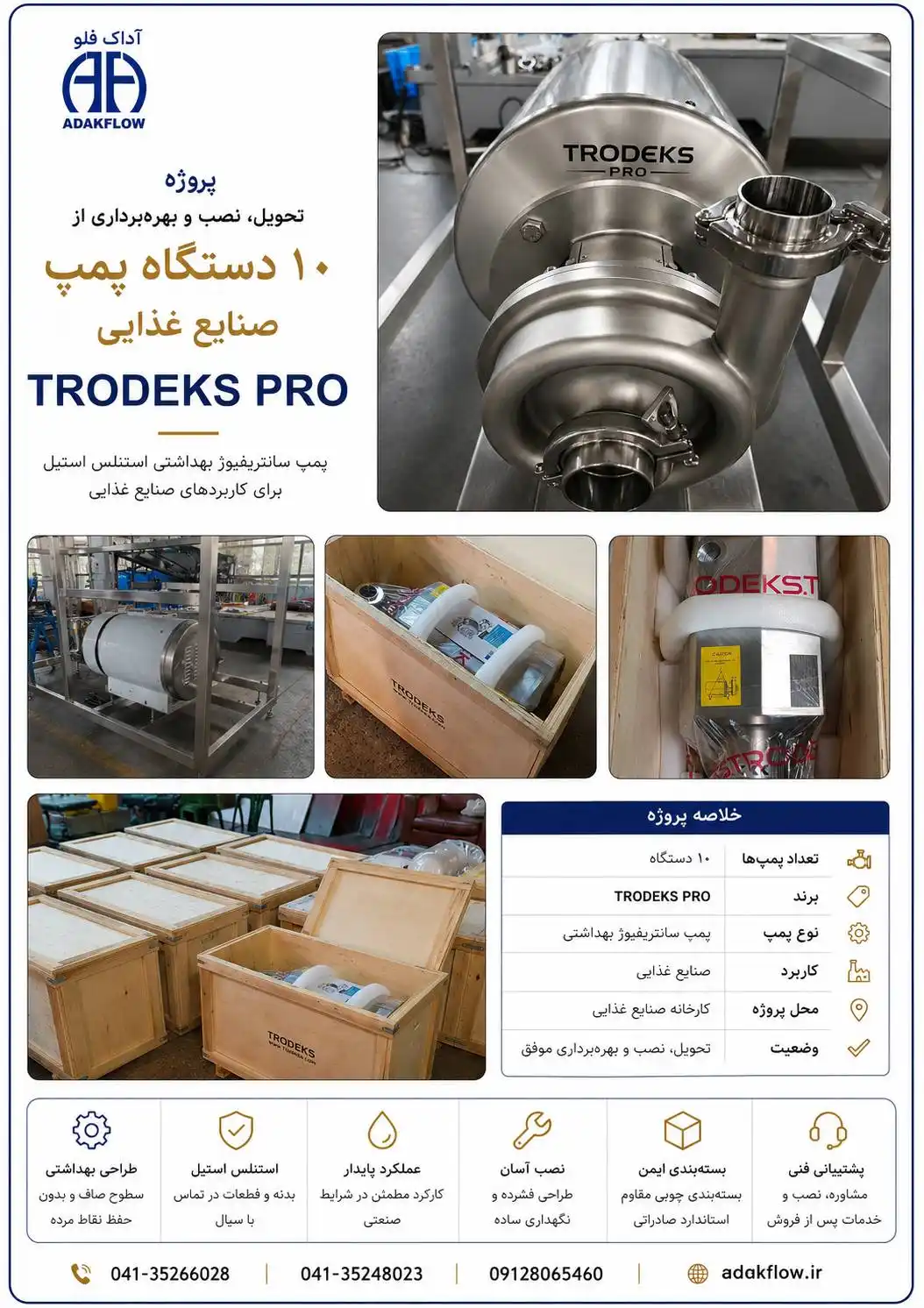

ده دستگاه پمپ TRODEKS PRO با بستهبندی چوبی و محافظهای داخلی به کارخانه صنایع غذایی تحویل شد. تصاویر پروژه، وضعیت تجهیزات در زمان تحویل، بستهبندی مجزا و اجزای استنلس استیل پمپها را نشان میدهند.
پس از انجام کنترلهای موردنیاز و آمادهسازی خطوط، تجهیزات وارد مرحله بهرهبرداری شدند. این عبارت به معنی تأیید نقطه کاری، راندمان یا عملکرد هیدرولیکی با عدد مشخص نیست؛ زیرا گزارش آزمون عملکرد و دادههای اندازهگیریشده در اطلاعات فعلی موجود نیست.
تجربه مهندسی آداکفلو
در سفارشهای چنددستگاهی، یکسانسازی خانواده تجهیزات مزیت مهمی ایجاد میکند. وقتی پمپها از یک خانواده و با منطق ساخت مشابه انتخاب شوند، مدیریت قطعات یدکی، آموزش اپراتورها و برنامهریزی تعمیرات سادهتر میشود.
بااینحال، یکسانبودن خانواده به این معنی نیست که همه نقاط فرایندی الزاماً به یک سایز یا یک توان نیاز دارند. هر پمپ باید با منحنی سیستم همان خط تطبیق داده شود و عملکرد آن در محدوده مناسب منحنی پمپ قرار گیرد.
در صنایع غذایی، بررسی قابلیت تمیزکاری و سازگاری سطوح در تماس با محصول باید همزمان با محاسبات هیدرولیکی انجام شود. انتخاب صرفاً بر اساس ظاهر استنلس استیل، جایگزین بررسی فنی متریال، زبری سطح، نوع آببند و روش شستوشو نیست.
بازرسی و نگهداری پیشنهادی
- کنترل نشتی آببند مکانیکی و وضعیت ناحیه اطراف شفت
- پایش صدای غیرعادی، لرزش و افزایش دمای موتور یا یاتاقانها
- بازرسی دورهای اتصالات و جلوگیری از انتقال تنش لولهکشی
- کنترل آمپراژ موتور و مقایسه با مقدار پلاک
- بازرسی پروانه و محفظه در صورت افت دبی یا افزایش مصرف انرژی
- کنترل برنامه شستوشو و جلوگیری از ماندگاری محصول در نقاط مرده خط
- ثبت سوابق تعمیر، تعویض سیل و عملکرد هر یک از ده دستگاه
کاربردپذیری برای پروژههای مشابه
| شرایط پروژه | ارزیابی اولیه | اقدام مهندسی |
|---|---|---|
| سیال غذایی با ویسکوزیته پایین تا متوسط و بدون ذرات درشت | قابل بررسی | محاسبه نقطه کاری و بررسی سازگاری متریال |
| نیاز به نصب جمعوجور | مناسبتر | بررسی فضای سرویس و دسترسی آببند |
| سیال بسیار ویسکوز یا حساس به برش | نیازمند بررسی جدی | مقایسه با پمپ جابهجایی مثبت |
| وجود ذرات درشت یا الیاف | نیازمند بررسی | تحلیل عبور ذرات و ساختار پروانه |
| مکش نامناسب یا NPSH محدود | شرایط مرزی | اصلاح خط مکش یا انتخاب فناوری دیگر |
| نیاز به استاندارد یا گواهی بهداشتی مشخص | نیازمند مستندات | کنترل گواهیها و مدارک دقیق مدل سفارششده |
پرسشهای متداول
چرا برای صنایع غذایی از پمپ بهداشتی استفاده میشود؟
در خطوط غذایی، شکل سطوح در تماس با محصول، متریال، امکان شستوشو و جلوگیری از تجمع آلودگی اهمیت دارد. انتخاب نهایی باید با شرایط واقعی فرایند و برنامه شستوشو تطبیق داده شود.
آیا TRODEKS PRO برای همه سیالات غذایی مناسب است؟
خیر. دبی، هد، دما، ویسکوزیته، دانسیته، وجود ذرات و حساسیت محصول به برش باید بررسی شوند.
مزیت آرایش کوپل مستقیم چیست؟
این آرایش میتواند مجموعه را جمعوجورتر و نصب را سادهتر کند. بااینحال، کنترل بار لولهکشی، جهت چرخش و شرایط سرویس همچنان ضروری است.
آیا جنس دقیق تمام قطعات استنلس استیل است؟
در توضیحات محصول، محفظه و پروانه استنلس استیل معرفی شدهاند؛ اما گرید دقیق متریال و جنس همه اجزا باید از مدارک مدل سفارششده استخراج شود.
برای انتخاب پمپ مشابه چه اطلاعاتی باید ارسال شود؟
دبی، هد، نوع سیال، دما، ویسکوزیته، دانسیته، مقدار و اندازه ذرات، نوع اتصال، برق موتور، روش شستوشو و نقشه نصب.
منابع فنی
این صفحه بر اساس اطلاعات پروژه و تصاویر واقعی ارائهشده توسط آداکفلو و صفحه معرفی محصول TRODEKS تنظیم شده است.
مرجع محصول اعلامشده: http://www.trodeks.com/product/id6736-cid720/food-grade-centrifugal-pump.html
جمعبندی مهندسی پروژه
در این پروژه، ده دستگاه پمپ سانتریفیوژ بهداشتی TRODEKS PRO برای استفاده در یک کارخانه صنایع غذایی تأمین، بستهبندی، تحویل و وارد مرحله بهرهبرداری شدند. طراحی کوپل مستقیم، ساختار جمعوجور، محفظه استنلس استیل، پروانه باز و آببند مکانیکی از ویژگیهای اصلی معرفیشده برای این خانواده هستند.
ارزش مهندسی پروژه فقط در تعداد تجهیزات خلاصه نمیشود. یکپارچگی خانواده پمپها، کاهش تنوع قطعات، سهولت نگهداری و امکان برنامهریزی منظم سرویس برای ده دستگاه، بخشی از مزیت اجرایی چنین انتخابی است.
برای تعمیم این راهکار به کارخانههای دیگر، باید نقطه کاری، سیال، دما، ویسکوزیته، روش شستوشو، الزامات بهداشتی و مدارک دقیق هر مدل جداگانه بررسی شوند.
درخواست بررسی فنی پروژه پمپ صنایع غذایی
برای انتخاب پمپ، اطلاعات دبی، هد، نوع سیال، دما، ویسکوزیته، اتصالات، برق موتور، روش شستوشو و عکس یا نقشه خط را برای آداکفلو ارسال کنید.
