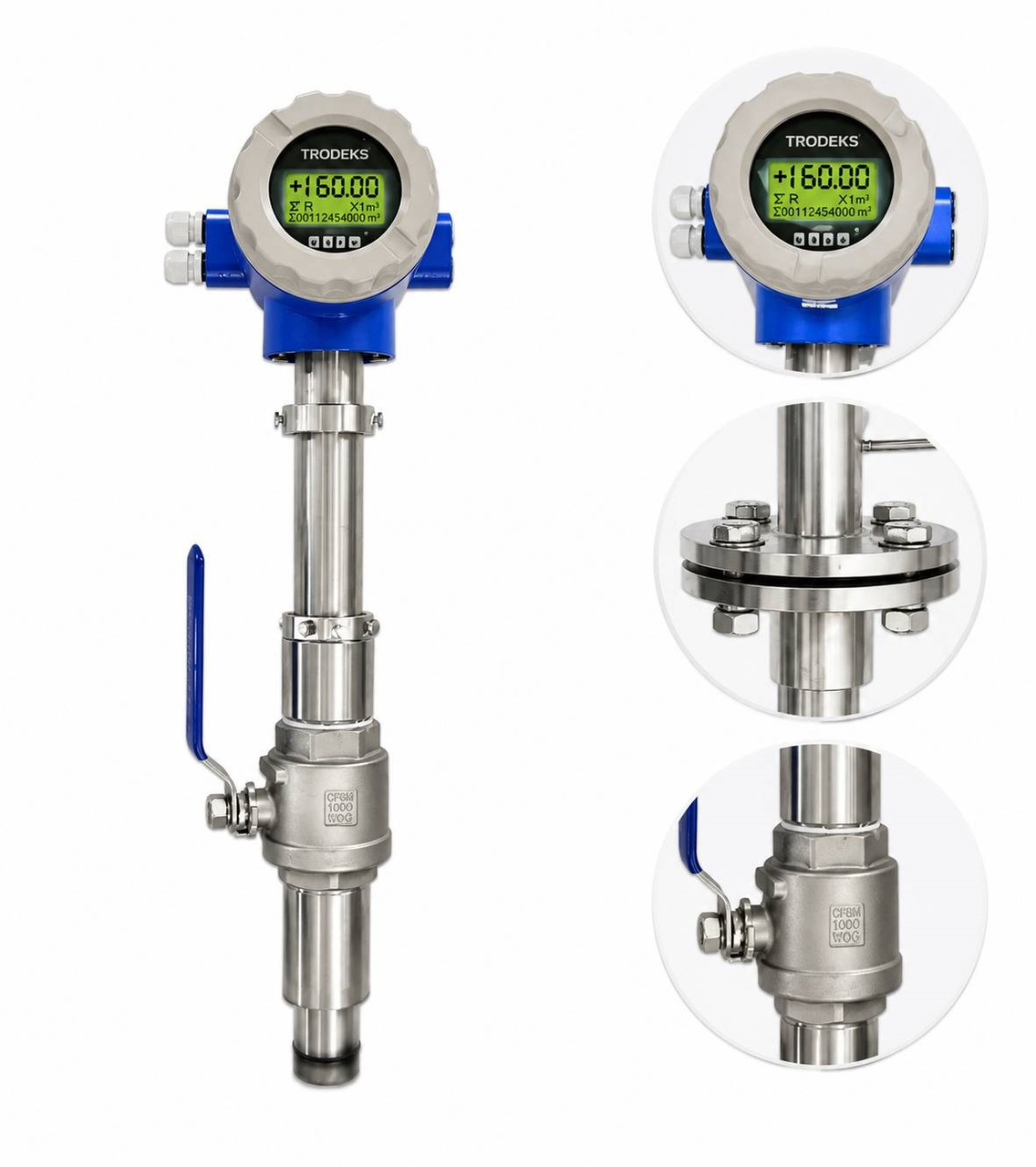

فلومتر الکترومغناطیسی اینسرتی TRODEKS مدل TEMFG900

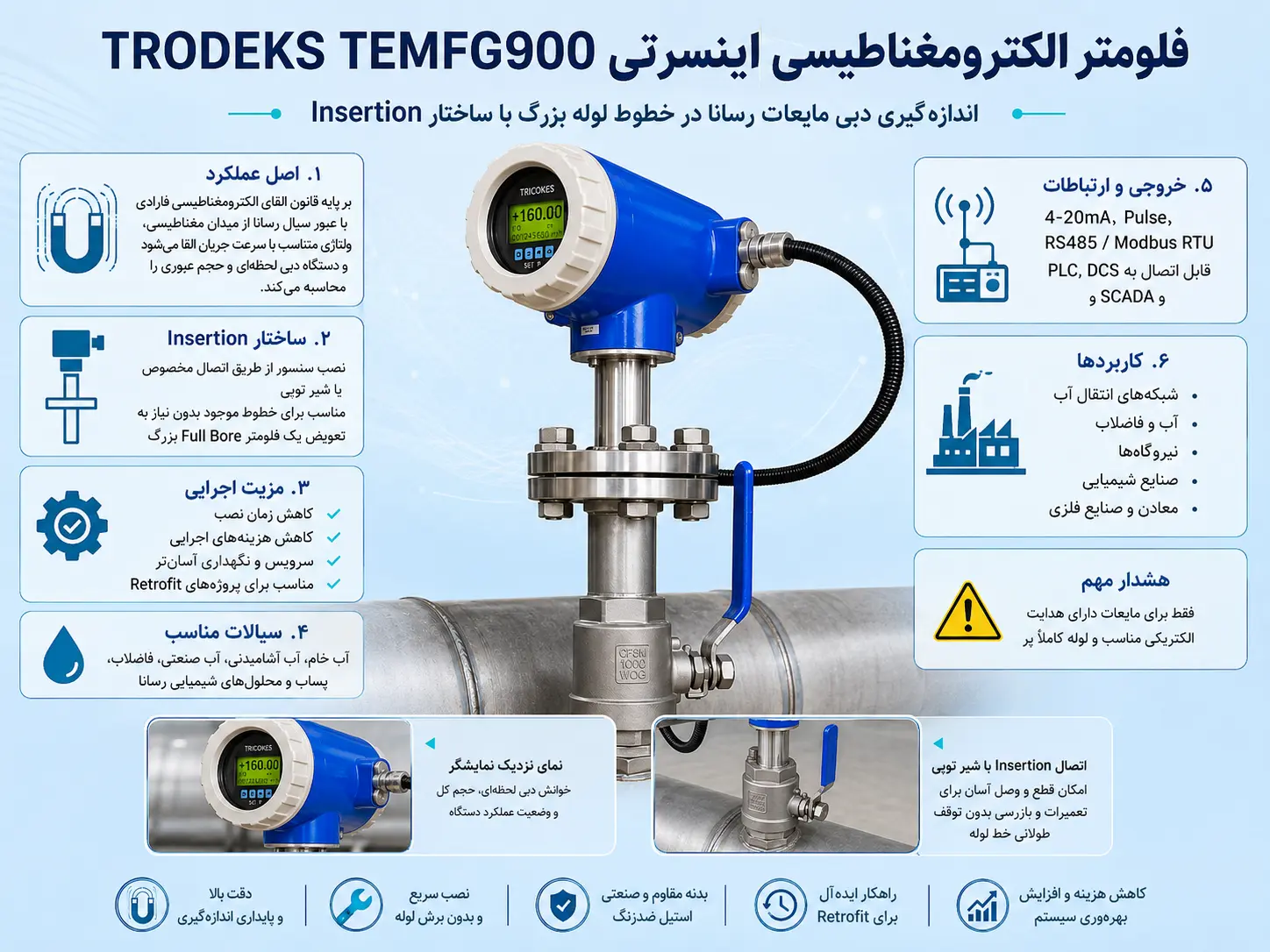

فلومتر الکترومغناطیسی اینسرتی TRODEKS TEMFG900 یک تجهیز صنعتی برای اندازهگیری دبی مایعات رسانا در خطوط لوله با قطر بزرگ است که بر اساس قانون القای الکترومغناطیسی فارادی (Faraday's Law of Electromagnetic Induction) عمل میکند. در این فناوری، با عبور سیال رسانا از میدان مغناطیسی ایجادشده توسط سنسور، ولتاژی متناسب با سرعت جریان القا شده و دستگاه با پردازش این سیگنال، دبی لحظهای و حجم عبوری را با دقت مناسب محاسبه میکند.
طراحی Insertion این فلومتر امکان نصب سنسور از طریق شیر توپی یا اتصال مخصوص را فراهم میکند؛ بنابراین در بسیاری از کاربردها نیازی به برش کامل خط لوله یا جایگزینی بخش بزرگی از لوله نیست. این ویژگی موجب کاهش زمان نصب، کاهش هزینههای اجرایی و سهولت انجام سرویس و نگهداری شده و TEMFG900 را به گزینهای مناسب برای خطوط انتقال با قطرهای بزرگ تبدیل میکند.
فلومتر TEMFG900 با ایجاد افت فشار بسیار کم، برای اندازهگیری آب خام، آب آشامیدنی، آب صنعتی، فاضلاب، پساب، محلولهای شیمیایی رسانا و سایر مایعات دارای هدایت الکتریکی مناسب طراحی شده است. این تجهیز با قابلیت نصب بهصورت Compact یا Remote، پشتیبانی از خروجیهای استاندارد صنعتی و ارتباطات دیجیتال، امکان اتصال به سیستمهای PLC، DCS، SCADA و سامانههای مانیتورینگ صنعتی را فراهم میکند.
به دلیل هزینه مناسب نسبت به فلومترهای الکترومغناطیسی تمامقطر (Full Bore)، نصب آسان، عملکرد پایدار و قابلیت استفاده در خطوط انتقال بزرگ، فلومتر TRODEKS TEMFG900 انتخابی اقتصادی و قابل اعتماد برای شبکههای انتقال آب، تأسیسات آب و فاضلاب، نیروگاهها، صنایع شیمیایی، معادن، صنایع فلزی، پالایشگاهها و سایر فرآیندهای صنعتی محسوب میشود.
```
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
انتخاب سریع TEMFG900
| شرایط پروژه | وضعیت | روش بررسی یا پیشنهاد |
|---|---|---|
| آب یا مایع رسانا در خط با قطر بزرگ | مناسب | قطر داخلی، سرعت جریان و شرایط نصب بررسی شود. برای انتخاب اولیه، Conductivity حداقل 5 µS/cm در نظر گرفته شود؛ برای سیالات با هدایت بسیار پایین بررسی اختصاصی انجام شود. |
| خط موجود که نصب Full Bore دشوار یا پرهزینه است | مناسب | امکان نصب مکانیکی، نقطه ورود و دسترسی سرویس بررسی شود. |
| خط با پروفایل جریان نامتقارن یا آشفتگی شدید | مشروط | طول مستقیم بالادست و پاییندست و محل نصب اهمیت بالایی دارد. |
| سیال با هدایت الکتریکی ناکافی | نامناسب | فناوری دیگری مانند Ultrasonic باید بررسی شود. |
| لوله نیمهپر | نامناسب | فلومتر مغناطیسی معمولاً نیازمند پر بودن مقطع اندازهگیری است؛ فناوری مناسب لوله نیمهپر بررسی شود. |
| نیاز به نصب یا خارجکردن سنسور تحت فشار | نیازمند تأیید | Hot Tap، Retractable Assembly، شیر ایزوله و Pressure Rating نسخه سفارش باید تأیید شوند. |
تصمیم ۳۰ ثانیهای
چه زمانی انتخاب مناسبی است؟
- سیال دارای هدایت الکتریکی کافی است.
- لوله در محل اندازهگیری کاملاً پر است.
- قطر خط، استفاده از Full Bore را پرهزینه یا دشوار میکند.
- فضای مناسب برای نصب سنسور وجود دارد.
- شرایط جریان برای اندازهگیری موضعی مناسب است.
- اطلاعات واقعی قطر داخلی لوله در دسترس است.
چه زمانی بررسی بیشتری لازم است؟
- نزدیک زانویی، شیر، پمپ یا تغییر قطر نصب میشود.
- پروفایل جریان نامتقارن است.
- سیال Conductivity پایینی دارد.
- رسوب یا پوشش روی الکترود محتمل است.
- نیاز به Hot Tap تحت فشار وجود دارد.
- دقت موردنیاز پروژه بسیار سختگیرانه است.
TEMFG900 چگونه دبی را اندازهگیری میکند؟
اصل اندازهگیری فلومتر الکترومغناطیسی بر قانون القای فارادی استوار است. هنگامی که یک مایع رسانا از میدان مغناطیسی عبور میکند، ولتاژی متناسب با سرعت حرکت سیال ایجاد میشود. الکترودها این سیگنال را دریافت میکنند و ترانسمیتر آن را به مقدار سرعت جریان تبدیل میکند.
در ساختار Insertion، سنسور کل سطح مقطع لوله را اشغال نمیکند و سرعت را در ناحیه مشخصی از جریان اندازه میگیرد. سپس با استفاده از اطلاعات هندسی خط و پارامترهای تنظیمشده، دبی حجمی محاسبه میشود. بنابراین صحت قطر داخلی، عمق ورود سنسور و مناسببودن پروفایل سرعت اهمیت زیادی دارد.
نکته تصمیمساز: در فلومتر Insertion، کیفیت نصب بخشی از کیفیت اندازهگیری است. حتی یک سنسور مناسب، در صورت نصب در محل دارای آشفتگی شدید یا با عمق ورود اشتباه، نمیتواند الزاماً نتیجه مطلوب پروژه را ایجاد کند.
مرز سیستم اندازهگیری
سنسور Insertion
در موقعیت تعیینشده وارد خط شده و سیگنال مرتبط با سرعت موضعی مایع رسانا را دریافت میکند.
ترانسمیتر
سیگنال سنسور و پارامترهای تنظیمشده را پردازش کرده و دبی حجمی را محاسبه و نمایش میدهد.
هندسه خط
قطر داخلی واقعی و موقعیت سنسور از ورودیهای مهم برای تبدیل سرعت اندازهگیریشده به دبی هستند.
توجه: سنسور Insertion بهتنهایی یک سیستم اندازهگیری کامل نیست. اتصال مکانیکی، ترانسمیتر، تنظیم قطر خط، عمق ورود، Grounding و شرایط مناسب جریان بخشی از زنجیره اندازهگیری هستند.
مشخصات عملکردی تأییدشده
| ویژگی | شرح |
|---|---|
| نوع تجهیز | Insertion Electromagnetic Flow Meter |
| سایز لوله استاندارد | 200 تا 3000 میلیمتر |
| سایزهای بزرگتر | بالاتر از 3000 میلیمتر بهصورت سفارشی |
| محدوده سرعت | 0 تا 10 m/s |
| Accuracy | ±3% FS |
| Repeatability | 0.5% |
| Conductivity | برای انتخاب اولیه ≥5 µS/cm بهعنوان مبنای عمومی فلومترهای الکترومغناطیسی در نظر گرفته شود؛ مقدار دقیق TEMFG900 تابع نسخه و تأیید سازنده است. |
| خروجی آنالوگ | 4–20mA |
| خروجی پالسی | Pulse Output |
| ارتباط دیجیتال | RS485 / Modbus RTU |
| منبع تغذیه | 24VDC یا 220VAC |
| ساختار ترانسمیتر | Compact یا Remote، قابل سفارش |
| Hot Tap / Retractable | دارد؛ قابل ارائه متناسب با سفارش |
| اصل اندازهگیری | Electromagnetic / Faraday's Law |
| شرط اصلی فرآیند | مایع رسانا و لوله کاملاً پر در محل اندازهگیری |
پروژههای مناسب
خطوط انتقال آب پایش دبی در خطوط بزرگ آب خام، آب صنعتی و شبکههای انتقال.
آب و فاضلاب خطوط پر از مایع رسانا در تصفیهخانهها و شبکههای فرآیندی.
ایستگاههای پمپاژ پایش دبی خروجی پمپها در صورت وجود شرایط هیدرولیکی مناسب.
خطوط صنعتی بزرگ کاربردهایی که نصب فلومتر Full Bore نیازمند تغییرات مکانیکی قابلتوجه است.
تجربه میدانی آداکفلو نمونه اجرای واقعی این فناوری را در پروژه نصب و راهاندازی TEMFG900 روی خط DN500 مشاهده کنید.
چرا Insertion بهجای Full Bore؟
با افزایش قطر لوله، ابعاد، وزن و هزینه یک فلومتر Full Bore نیز میتواند افزایش یابد. ساختار Insertion تنها بخش سنجش را وارد خط میکند و به همین دلیل در برخی پروژههای بزرگ میتواند اجرای مکانیکی سادهتری داشته باشد.
مزیت بالقوه Insertion
- عدم نیاز به بدنه Full Bore هماندازه خط
- وزن و ابعاد نصب کمتر در خطوط بزرگ
- کاهش تغییرات مکانیکی در برخی پروژهها
- امکان Retrofit روی خطوط موجود
- عدم ایجاد مانع تمامقطر در مسیر جریان
هزینه این مزیت چیست؟
- وابستگی بیشتر به پروفایل جریان
- اهمیت زیاد محل نصب
- لزوم تنظیم صحیح عمق ورود
- نیاز به قطر داخلی واقعی لوله
- حساسیت انتخاب به Straight Run

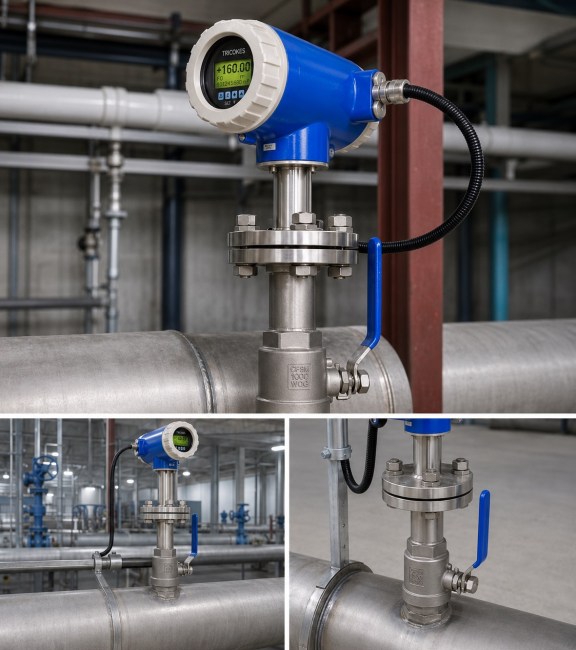

Hot Tap / Retractable Assembly
TEMFG900 قابلیت ارائه با مجموعه Hot Tap / Retractable را دارد. این پیکربندی برای خطوطی که توقف آنها دشوار است، امکان ورود و خارجکردن سنسور از طریق مجموعه مکانیکی و شیر ایزوله را فراهم میکند.
اجرای Hot Tap باید بر اساس فشار و دمای واقعی خط، نوع اتصال، شیر ایزوله، طول پروب و دستورالعمل ایمنی پروژه انجام شود.
نصب؛ مهمترین بخش عملکرد فلومتر Insertion
لوله کاملاً پر محل اندازهگیری باید در شرایط بهرهبرداری موردنظر دارای مقطع پر از سیال باشد.
Straight Run فاصله از پمپ، زانویی، شیر و تغییر قطر براساس دستورالعمل نصب همان مدل تعیین شود.
عمق ورود Insertion Depth باید براساس قطر خط و دستورالعمل سازنده تنظیم شود.
قطر داخلی واقعی OD اسمی لوله جایگزین مقدار صحیح قطر داخلی موردنیاز برای محاسبه دبی نیست.
جهت سنسور جهت قرارگیری سنسور نسبت به جریان باید دقیقاً مطابق راهنمای سازنده باشد.
Grounding ارت و همبندی الکتریکی مناسب برای کیفیت سیگنال فلومتر مغناطیسی اهمیت دارد.
قاعده راهاندازی: پیش از تغییر تنظیمات، ضرایب اصلاح یا انجام تنظیم دستگاه، ابتدا صحت سیگنال سنسور، واحدها، پارامترهای ورودی، تغذیه، کابلکشی و شرایط واقعی فرایند بررسی شود.
اشتباهات اصلی در انتخاب و نصب
| اشتباه | اثر احتمالی | اقدام اولیه |
|---|---|---|
| ورود قطر اشتباه | خطای محاسبه دبی | قطر داخلی واقعی بررسی شود. |
| عمق ورود نامناسب | نمونهبرداری از ناحیه نامناسب پروفایل سرعت | Insertion Depth طبق Manual تنظیم شود. |
| نصب نزدیک اغتشاش هیدرولیکی | پروفایل سرعت نامتقارن و خطای اندازهگیری | Straight Run و محل نصب بازبینی شود. |
| لوله نیمهپر | اندازهگیری نامعتبر | محل یا فناوری اندازهگیری تغییر کند. |
| Grounding نامناسب | نویز یا ناپایداری سیگنال | ارت، همبندی و کابلکشی بررسی شود. |
مزایا و محدودیتها
مزایا
- ساختار مناسب برای خطوط با قطر بالا
- امکان Retrofit در بسیاری از خطوط موجود
- عدم وجود قطعه متحرک در مکانیزم اندازهگیری
- عدم ایجاد انسداد Full Bore در خط
- امکان انتقال سیگنال به سیستم کنترل
- قابلیت انتخاب متریال الکترود متناسب با سیال، در صورت ارائه سازنده
محدودیتها
- فقط برای مایعات با هدایت الکتریکی کافی
- وابستگی عملکرد به پروفایل سرعت
- اهمیت زیاد Straight Run
- نیاز به تنظیم صحیح قطر و عمق ورود
- عدم کاربرد عادی در لوله نیمهپر
- نیاز به بررسی رسوب یا پوشش روی الکترودها
چه زمانی فناوری دیگری بهتر است؟
Clamp-On Ultrasonic
اگر سیال رسانا نیست یا ورود سنسور به داخل خط مطلوب نیست، فلومتر اولتراسونیک Clamp-On میتواند گزینه جایگزین باشد. شرایط لوله و سیال باید جداگانه بررسی شوند.
Full Bore Magnetic
در پروژههایی که دقت بالاتر و اندازهگیری میانگین کل مقطع اولویت دارد و امکان نصب مکانیکی وجود دارد، Full Bore Electromagnetic باید در مقایسه فنی باقی بماند.
Open / Partially Filled Pipe
برای جریانهای کانال باز یا لولههای نیمهپر باید از فناوری متناسب با شرایط هیدرولیکی پروژه استفاده شود.
اطلاعات لازم پیش از انتخاب و سفارش
نوع سیال
Conductivity سیال
سایز و Schedule لوله
قطر داخلی واقعی
جنس لوله
دبی Min / Normal / Max
فشار فرآیند
دمای فرآیند
Straight Run موجود
نوع اتصال مکانیکی
نیاز به Hot Tap
خروجی و پروتکل موردنیاز
پروژه واقعی، محصولات و مقالات مرتبط
پروژه واقعی اجراشده با TEMFG900
- پروژه نصب و راهاندازی فلومتر الکترومغناطیسی اینسرتی TRODEKS TEMFG900 روی خط DN500
مطالعه موردی واقعی آداکفلو از اجرای TEMFG900 روی خط موجود؛ مرجع اجرایی مستقیم برای ساختار Insertion این محصول.
پرسشهای متداول
جمعبندی مهندسی
TRODEKS TEMFG900 برای اندازهگیری دبی مایعات رسانا در خطوطی قابل بررسی است که استفاده از ساختار Insertion از نظر نصب، ابعاد و شرایط پروژه مزیت دارد. این موضوع بهویژه در خطوط با قطر بالا و پروژههای Retrofit میتواند اهمیت پیدا کند.
اما مزیت اصلی این فلومتر زمانی حفظ میشود که شرایط هیدرولیکی خط بهدرستی بررسی شوند. قطر داخلی واقعی، هدایت الکتریکی سیال، پر بودن لوله، Straight Run، عمق ورود، جهت نصب، Grounding و پروفایل جریان از عوامل اصلی انتخاب و عملکرد سیستم هستند. برای پروژههایی با الزامات دقت سختگیرانه، مقایسه با Full Bore Magnetic یا سایر فناوریهای مناسب نیز باید انجام شود.
منابع و اعتبار محتوا
برند و مدل: TRODEKS TEMFG900
نوع تجهیز: Insertion Electromagnetic Flow Meter
مشخصات تأییدشده نسخه قابل ارائه: سایز 200 تا 3000 mm، بالاتر از 3000 mm سفارشی، Velocity برابر 0 تا 10 m/s، Accuracy برابر ±3% FS، Repeatability برابر 0.5%، خروجیهای 4–20mA / Pulse / RS485-Modbus، تغذیه 24VDC یا 220VAC، Compact/Remote سفارشی و Hot Tap/Retractable قابل ارائه.
Conductivity: مقدار ≥5 µS/cm فقط بهعنوان مبنای مهندسی عمومی بر اساس منابع رسمی سازندگان معتبر فلومتر الکترومغناطیسی استفاده شده و بهعنوان دیتاشیت رسمی TEMFG900 معرفی نمیشود.
TRODEKS TEMFG900 · Insertion Electromagnetic Flow Meter
کاربردهای فلومتر الکترومغناطیسی اینسرتی TRODEKS مدل TEMFG900
اندازهگیری دبی مایعات رسانا در لولههای کاملاً پر، بهویژه در خطوط متوسط و بزرگ و پروژههای Retrofit
شرط اصلی کاربرد TEMFG900 فقط برای مایعات دارای هدایت الکتریکی کافی و در محلهایی که لوله در حالت بهرهبرداری کاملاً پر است قابل بررسی است. برای آبهای بسیار خالص، DM Water، Purified Water و آب محصول RO، Conductivity واقعی باید پیش از انتخاب کنترل شود. درباره اثر نیمهپر بودن لوله بر فلومتر مغناطیسی بیشتر بخوانید.
۲. فاضلاب و پساب
- فاضلاب خام و پساب تصفیهشده در خطوط پر
- ورودی و خروجی تصفیهخانهها
- خطوط انتقال و پمپاژ فاضلاب
- بازچرخانی آب و پساب صنعتی
در سیالات دارای رسوب، پوشش، جامدات ساینده یا شرایط شدید، وضعیت پروب و الکترود باید جداگانه ارزیابی شود.
۳. نیروگاه و Utility Water
- Cooling Water و Circulating Water
- Make-up Water
- آب صنعتی و Utility Water
- پایش مصرف آب واحدهای نیروگاهی
DM Water و آب بسیار خالص: فقط پس از کنترل Conductivity واقعی.
۴. نفت، گاز و پتروشیمی
- Cooling Water و Fire Water
- Utility Water و آب صنعتی
- آب تزریقی و جریانهای آبی رسانا
- محلولهای شیمیایی رسانا
برای نفت خام، گاز طبیعی و هیدروکربنهای با Conductivity بسیار پایین مناسب نیست.
۵. فولاد و صنایع فلزی
- آب خنککننده کوره و تجهیزات
- مدارهای گردش آب صنعتی
- سیستمهای بازیافت آب
- پایش مصرف آب خطوط تولید
۶. معدن و فرآوری مواد معدنی
- آب فرایندی و آب تغذیه کارخانه
- مدارهای بازیافت آب
- آبرسانی معادن
- برخی دوغابهای رسانا، بهصورت مشروط
برای Slurry باید سایش پروب، رسوب روی الکترود، پروفایل سرعت و متریال Wetted Part بررسی شوند؛ این کاربرد بهصورت عمومی توصیه نمیشود.
۷. صنایع شیمیایی
- محلولهای اسیدی و قلیایی رسانا
- محلولهای نمکی
- آب صنعتی و محلولهای فرایندی رسانا
- برخی خطوط CIP
سازگاری شیمیایی الکترود، پروب، آببندی و اتصال مکانیکی باید با سیال واقعی کنترل شود.
۸. غذایی، نوشیدنی و دارویی
- آب Utility و آب فرایندی رسانا
- خطوط شستشو و CIP در صورت سازگاری متریال
- مدارهای بازیافت آب
برای تماس مستقیم با محصول، Purified Water یا فرایندهای Hygienic، الزامات بهداشتی، Validation، متریال و Conductivity باید مستقل بررسی شوند.
۹. کاغذ و سلولز
- آب فرایندی و White Water
- بازیافت آب
- جریانهای رسانا با جامدات کنترلشده
برای پالپ غلیظ یا جریانهای دارای فیبر زیاد، رسوب و پروفایل جریان باید بررسی شوند.
۱۰. کشاورزی و آبیاری تحت فشار
- خطوط انتقال آب کشاورزی
- شبکههای آبیاری تحت فشار
- ایستگاههای پمپاژ
- مدیریت و پایش مصرف آب
مشاهده پروژه واقعی نصب TEMFG900 روی خط DN500 توزیع آب کشاورزی
۱۱. آبشیرینکن و Desalination
- آب دریا و Feed Water رسانا
- Brine و خطوط آب شور، با متریال مناسب
- خطوط Utility و انتقال آب
برای RO Permeate یا آب محصول کمهدایت، Conductivity باید اندازهگیری شود و ممکن است فناوری مغناطیسی معمول مناسب نباشد.
۱۲. مانیتورینگ و اتوماسیون
- PLC، DCS و SCADA
- RTU و سیستمهای Telemetry
- مانیتورینگ از راه دور
- ثبت و تحلیل داده با Data Logger یا سامانه خارجی
TEMFG900 دارای 4–20mA، Pulse و RS485 / Modbus RTU است؛ Data Logging تابع سامانه خارجی یا تجهیزات جانبی است.
کاربردهای مهندسی غیرمستقیم
داده دبی TEMFG900 میتواند همراه با اندازهگیریهای دیگر برای تحلیل سیستم استفاده شود؛ این موارد قابلیت تشخیصی مستقیم خود فلومتر نیستند.
- راندمان پمپ: با ترکیب دبی، فشار/هد و توان مصرفی.
- هدررفت یا نشتی: با مقایسه چند نقطه اندازهگیری و تهیه Water Balance.
- گرفتگی یا افت ظرفیت خط: با تحلیل همزمان دبی و فشار در طول زمان.
- عملکرد شیر کنترلی: با مقایسه Position شیر و پاسخ دبی.
- عملکرد فیلتر: با ترکیب دبی و Differential Pressure.
- مدیریت انرژی: دبی میتواند یکی از ورودیهای EMS باشد؛ خود TEMFG900 انرژی را مستقیماً اندازهگیری نمیکند.
- تحلیل بلندمدت: از طریق PLC/SCADA/Data Logger خارجی برای Trend و تحلیل آماری.
محدودیتهای مهم این فلومتر برای گازها، هیدروکربنهای با هدایت بسیار پایین، لوله نیمهپر و سیالاتی که Conductivity آنها کمتر از حد قابل قبول سیستم باشد مناسب نیست. در جریانهای ساینده، رسوبزا، بهداشتی یا بسیار خورنده، انتخاب Insertion باید همراه با بررسی متریال، پروفایل جریان، Straight Run و شرایط سرویس انجام شود. راهنمای فاصله نصب و Straight Run
جمعبندی مهندسی
TRODEKS TEMFG900 برای خطوط متوسط و بزرگ حاوی مایعات رسانا، بهویژه در پروژههای Retrofit که نصب فلومتر الکترومغناطیسی Full Bore از نظر مداخله مکانیکی، ابعاد یا توقف خط دشوار است، قابل بررسی است. مزیت اصلی آن کاهش حجم تغییرات مکانیکی نسبت به یک تجهیز Full Bore بزرگ است؛ نه «عدم افت فشار مطلق» یا «مناسب بودن برای همه سیالات». عملکرد نهایی به Conductivity، پر بودن لوله، قطر داخلی واقعی، عمق ورود پروب، پروفایل سرعت، Straight Run و کیفیت نصب وابسته است.
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
TRODEKS TEMFG900 · Technical Specifications
مشخصات فنی فلومتر الکترومغناطیسی اینسرتی TRODEKS مدل TEMFG900
مشخصات تأییدشده نسخه قابل ارائه آداکفلو؛ مقادیر وابسته به Option یا Variant سفارش جداگانه کنترل شوند.
| ویژگی | مشخصات |
|---|---|
| برند | TRODEKS |
| مدل | TEMFG900 |
| نوع تجهیز | Insertion Electromagnetic Flow Meter |
| اصل اندازهگیری | Electromagnetic / Faraday's Law |
| پارامتر اندازهگیری | سرعت موضعی جریان و محاسبه دبی حجمی |
| سیال | مایعات دارای هدایت الکتریکی کافی |
| سایز لوله استاندارد | 200 تا 3000 mm |
| سایزهای بزرگتر | بالاتر از 3000 mm بهصورت سفارشی |
| محدوده سرعت | 0 تا 10 m/s |
| Accuracy | ±3% FS |
| Repeatability | 0.5% |
| خروجی آنالوگ | 4–20mA |
| خروجی پالسی | Pulse Output |
| ارتباط دیجیتال | RS485 / Modbus RTU |
| تغذیه | 24VDC یا 220VAC |
| ساختار ترانسمیتر | Compact یا Remote، قابل سفارش |
| Hot Tap / Retractable | دارد؛ متناسب با سفارش و شرایط مکانیکی خط |
شرایط فرآیندی
- لوله در محل اندازهگیری باید کاملاً پر باشد.
- سیال باید Conductivity کافی برای فناوری الکترومغناطیسی داشته باشد.
- قطر داخلی واقعی لوله باید در تنظیمات وارد شود.
- پروفایل جریان و محل نصب روی Accuracy سیستم اثرگذارند.
Conductivity
در اطلاعات قطعی موجود برای TEMFG900 مقدار حداقل Conductivity اختصاصی مدل تثبیت نشده است. برای انتخاب اولیه میتوان مقدار 5 µS/cm را فقط بهعنوان مبنای عمومی برخی فلومترهای الکترومغناطیسی در نظر گرفت؛ برای آب بسیار خالص و سیالات با رسانایی پایین، مقدار واقعی باید پیش از سفارش کنترل شود.
متریال پروب و الکترود
جنس الکترود و بخشهای Wetted باید بر اساس خورندگی، شوری، سایش و ترکیب شیمیایی سیال انتخاب شود. فهرست SS304 / 316 / Hastelloy / Titanium در متن اولیه بهعنوان Option قطعی TEMFG900 تأیید نشده و در سفارش باید با سازنده تطبیق داده شود.
فشار، دما و IP
Pressure Rating، Temperature Rating و IP باید برای Variant سفارششده تأیید شوند. اعداد 1.6 MPa و 70°C موجود در متن اولیه در اطلاعات قطعی فعلی TEMFG900 تأیید نشدهاند؛ بنابراین بهعنوان مشخصه نهایی درج نمیشوند.
نصب و جانمایی
- Insertion Depth: باید بر اساس قطر داخلی و دستورالعمل همان نسخه تنظیم شود.
- Straight Run: مقدار ثابت 5DN/3DN برای همه پروژهها بهصورت عمومی درج نمیشود؛ فاصله واقعی به موانع بالادست/پاییندست و راهنمای مدل وابسته است.
- Grounding: ارت و همپتانسیلسازی برای پایداری سیگنال اهمیت دارد.
- Hot Tap: TEMFG900 قابلیت ارائه با Retractable/Hot Tap دارد، اما Pressure Rating، شیر ایزوله و روش ایمن نصب باید مهندسی شوند.
موارد حذفشده از مشخصات قطعی
موارد زیر تا زمان وجود Datasheet/Manual معتبر برای Variant موردنظر، بهعنوان مشخصه قطعی TEMFG900 درج نمیشوند:
- HART Communication
- حداکثر فاصله ثابت 50 متر و نام تجاری/نوع دقیق کابل
- LCD دوخطی و پردازنده 16-bit
- Self Diagnosis / Self Check / SMT Technology
- Bi-directional، Positive/Reverse/Difference Totalizer بهعنوان Feature قطعی
- Pressure Rating = 1.6 MPa و Temperature = 70°C
- Straight Run ثابت 5DN بالادست و 3DN پاییندست
- فهرست قطعی متریالهای SS304/304L/316/316L/Hastelloy/Titanium
تجربه میدانی آداکفلو پروژه واقعی نصب و راهاندازی TEMFG900 روی خط DN500 توزیع آب کشاورزی نمونه اجرایی این ساختار Insertion در یک خط موجود است.
نکته مهندسی درباره افت فشار و خواص سیال TEMFG900 مانند یک فلومتر Full Bore یا Restriction تمام سطح مقطع را مسدود نمیکند، اما پروب Insertion داخل جریان قرار میگیرد؛ بنابراین عبارت «افت فشار صفر» استفاده نمیشود. در فناوری الکترومغناطیسی، دبیسنجی مستقیماً بر مبنای چگالی یا ویسکوزیته انجام نمیشود، ولی تغییرات دما، فشار، ویسکوزیته، جامدات، رسوب یا شرایط فرایندی میتوانند از طریق Conductivity، پروفایل جریان، متریال و وضعیت نصب بر عملکرد واقعی سیستم اثر بگذارند.
© 2021 adakflow.ir. All Rights Reserved
