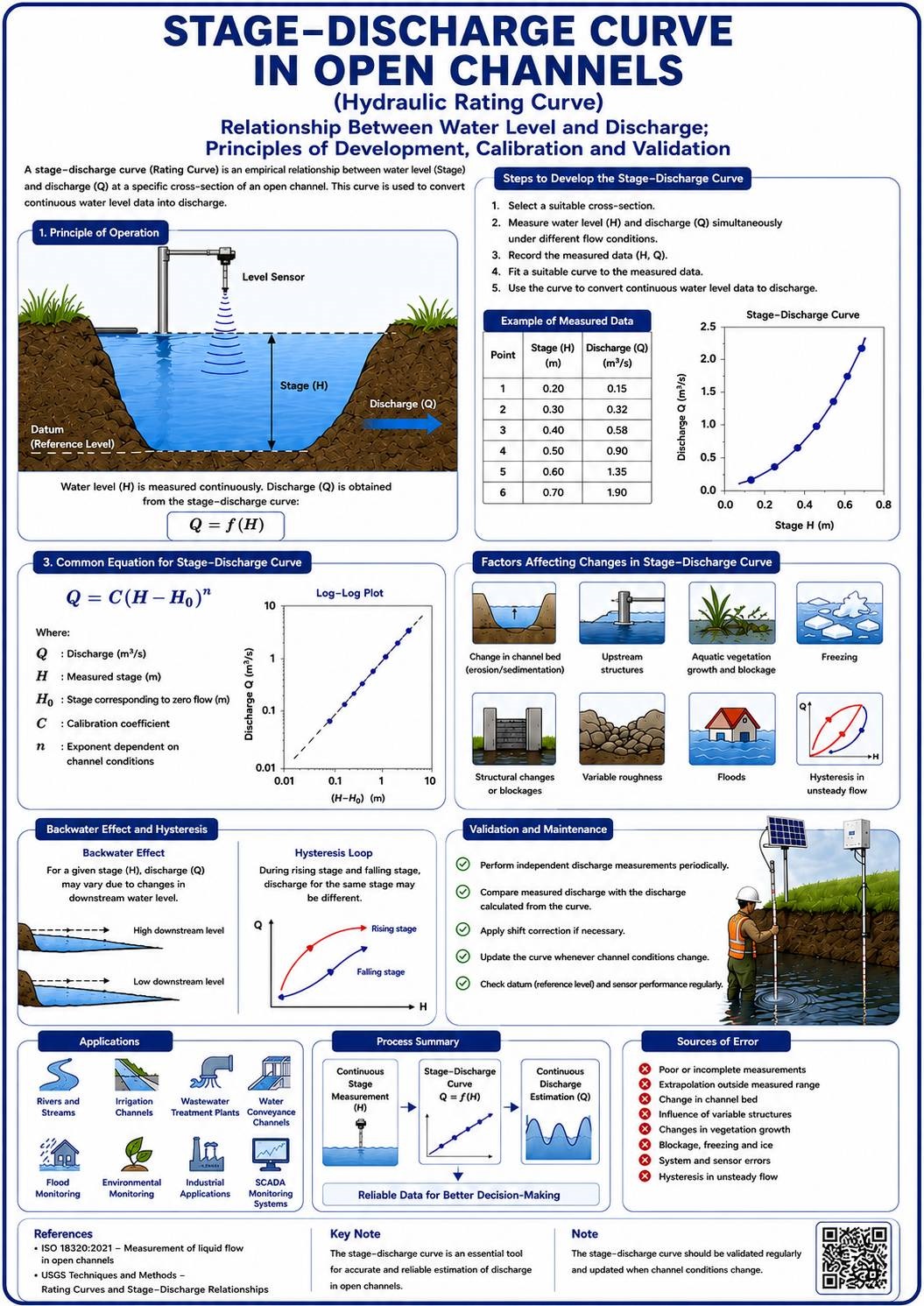

منحنی تراز–دبی در کانال‌های باز چیست؟

مقدمه

در بسیاری از کانال‌های باز، رودخانه‌ها، آبراهه‌ها و ایستگاه‌های هیدرومتری، اندازه‌گیری مداوم و مستقیم دبی دشوار یا پرهزینه است. در مقابل، اندازه‌گیری سطح آب معمولاً ساده‌تر، سریع‌تر و قابل انجام به‌صورت پیوسته است. به همین دلیل، مهندسان با استفاده از مجموعه‌ای از اندازه‌گیری‌های واقعی سطح و دبی، رابطه‌ای میان این دو پارامتر ایجاد می‌کنند که به آن منحنی تراز–دبی، Stage–Discharge Rating Curve یا در کاربرد عمومی Hydraulic Rating Curve گفته می‌شود.

منحنی تراز–دبی به زبان ساده مشخص می‌کند که برای هر ارتفاع مشخص آب، چه مقدار دبی از مقطع عبور می‌کند. این رابطه باید با اندازه‌گیری‌های واقعی ساخته، کنترل و در طول زمان بازبینی شود؛ زیرا هندسه، زبری و شرایط هیدرولیکی کانال ممکن است تغییر کنند. استاندارد ISO 18320 نیز تعیین رابطه تراز–دبی را بر پایه تعداد کافی اندازه‌گیری هم‌زمان تراز و دبی تعریف می‌کند. (iso.org)

منحنی تراز–دبی چیست؟

منحنی تراز–دبی رابطه‌ای میان دو متغیر اصلی است:

• Stage یا H: ارتفاع سطح آب نسبت به یک تراز مرجع
• Discharge یا Q: حجم آب عبوری از مقطع در واحد زمان

در عمل، مهندس در چند وضعیت جریان، ارتفاع آب را ثبت و هم‌زمان دبی واقعی را با یک روش مستقل اندازه‌گیری می‌کند. پس از جمع‌آوری داده‌های کافی، نقاط به‌دست‌آمده روی نمودار تراز–دبی رسم می‌شوند و یک منحنی یا معادله مناسب بر آن‌ها برازش داده می‌شود.

USGS این رابطه را با انجام اندازه‌گیری‌های مکرر و مجزای دبی در ایستگاه‌های اندازه‌گیری توسعه می‌دهد و سپس از آن برای تبدیل پیوسته ارتفاع ثبت‌شده به دبی استفاده می‌کند. (usgs.gov)

نکته مهم این است که منحنی تراز–دبی، خود یک سنسور یا تجهیز مستقل نیست. این منحنی یک مدل کالیبره‌شده هیدرولیکی است که خروجی سنسور سطح را به دبی تبدیل می‌کند.

آیا Hydraulic Rating Curve فقط برای فلوم و سرریز است؟

خیر. منحنی تراز–دبی هم برای کانال‌های طبیعی و هم برای سازه‌های هیدرولیکی کاربرد دارد.

در یک رودخانه یا کانال بدون سازه، این رابطه از هندسه مقطع، شیب، زبری، شرایط پایین‌دست و اندازه‌گیری‌های واقعی دبی به دست می‌آید. در فلوم‌ها و سرریزهای استاندارد نیز رابطه هد–دبی معمولاً از معادلات یا جداول کالیبراسیون سازه حاصل می‌شود.

تفاوت اصلی این است که در یک سازه استاندارد، رابطه هد–دبی در شرایط نصب صحیح، معمولاً از پیش تعیین‌شده و قابل پیش‌بینی‌تر است. اما در یک کانال طبیعی، منحنی باید برای همان محل و با داده‌های واقعی ساخته شود؛ زیرا رابطه هر ایستگاه به شکل، اندازه، شیب و زبری همان کانال وابسته است. (usgs.gov)

اصل عملکرد منحنی تراز–دبی

منطق روش بسیار ساده است:

1. سطح آب به‌صورت مداوم اندازه‌گیری می‌شود.
2. در چند وضعیت دبی، اندازه‌گیری واقعی جریان انجام می‌شود.
3. هر اندازه‌گیری دبی به تراز متناظر آن متصل می‌شود.
4. یک رابطه ریاضی یا منحنی از نقاط به‌دست‌آمده ساخته می‌شود.
5. از آن پس، دستگاه با خواندن سطح آب، دبی متناظر را از منحنی محاسبه می‌کند.

فرم متداول معادله Rating Curve به‌صورت زیر است:

که در آن:

• Q: دبی
• H: تراز اندازه‌گیری‌شده
• H₀: تراز مؤثر صفر جریان یا Offset
• C: ضریب کالیبراسیون
• n: توان وابسته به هندسه و کنترل هیدرولیکی

در بسیاری از ایستگاه‌ها، یک معادله برای تمام محدوده دبی کافی نیست. ممکن است برای دبی کم، متوسط و زیاد از چند بخش یا Segment جداگانه استفاده شود؛ زیرا کنترل هیدرولیکی با بالا آمدن سطح آب تغییر می‌کند. USGS نیز منحنی‌های متداول را اغلب به‌صورت روابط توانی چندبخشی توسعه می‌دهد. (ca.water.usgs.gov)

مراحل تهیه Hydraulic Rating Curve

۱. انتخاب محل مناسب

محل باید تا حد امکان دارای مقطع پایدار، هندسه مشخص و جریان قابل اندازه‌گیری باشد. وجود گردابه، تلاطم شدید، جریان برگشتی یا تغییرات متناوب پایین‌دست باعث افزایش عدم‌قطعیت می‌شود.

محل مناسب معمولاً دارای ویژگی‌های زیر است:

• جریان عمدتاً یک‌جهته
• مقطع نسبتاً ثابت
• بستر پایدار
• امکان نصب سنسور سطح
• دسترسی برای اندازه‌گیری میدانی
• حداقل اثر Backwater متغیر
• نبود رسوب‌گذاری یا فرسایش سریع

انتخاب محل اندازه‌گیری باید براساس محدودیت تجهیزات و شرایط واقعی سایت انجام شود؛ نواحی دارای گردابه یا تلاطم زیاد برای اندازه‌گیری قابل اعتماد مناسب نیستند. (usbr.gov)

۲. تعیین تراز مرجع

تمام قرائت‌های سطح باید نسبت به یک Datum یا تراز مرجع ثابت ثبت شوند. این تراز نباید با نشست پایه، تغییر محل سنسور یا جابه‌جایی تجهیزات تغییر کند.

در صورت تغییر Datum، تمام داده‌ها و منحنی قبلی باید اصلاح یا دوباره محاسبه شوند.
