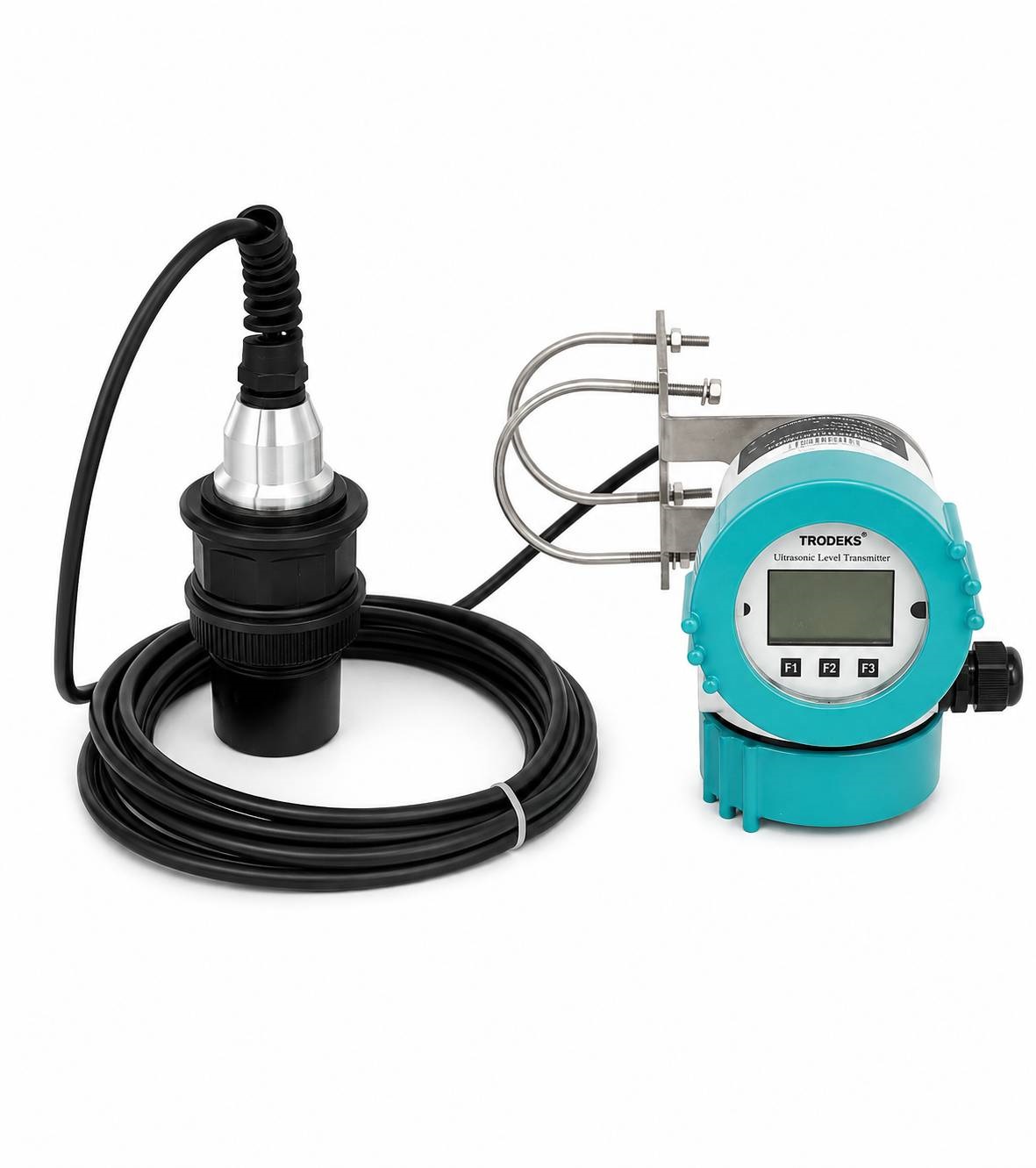

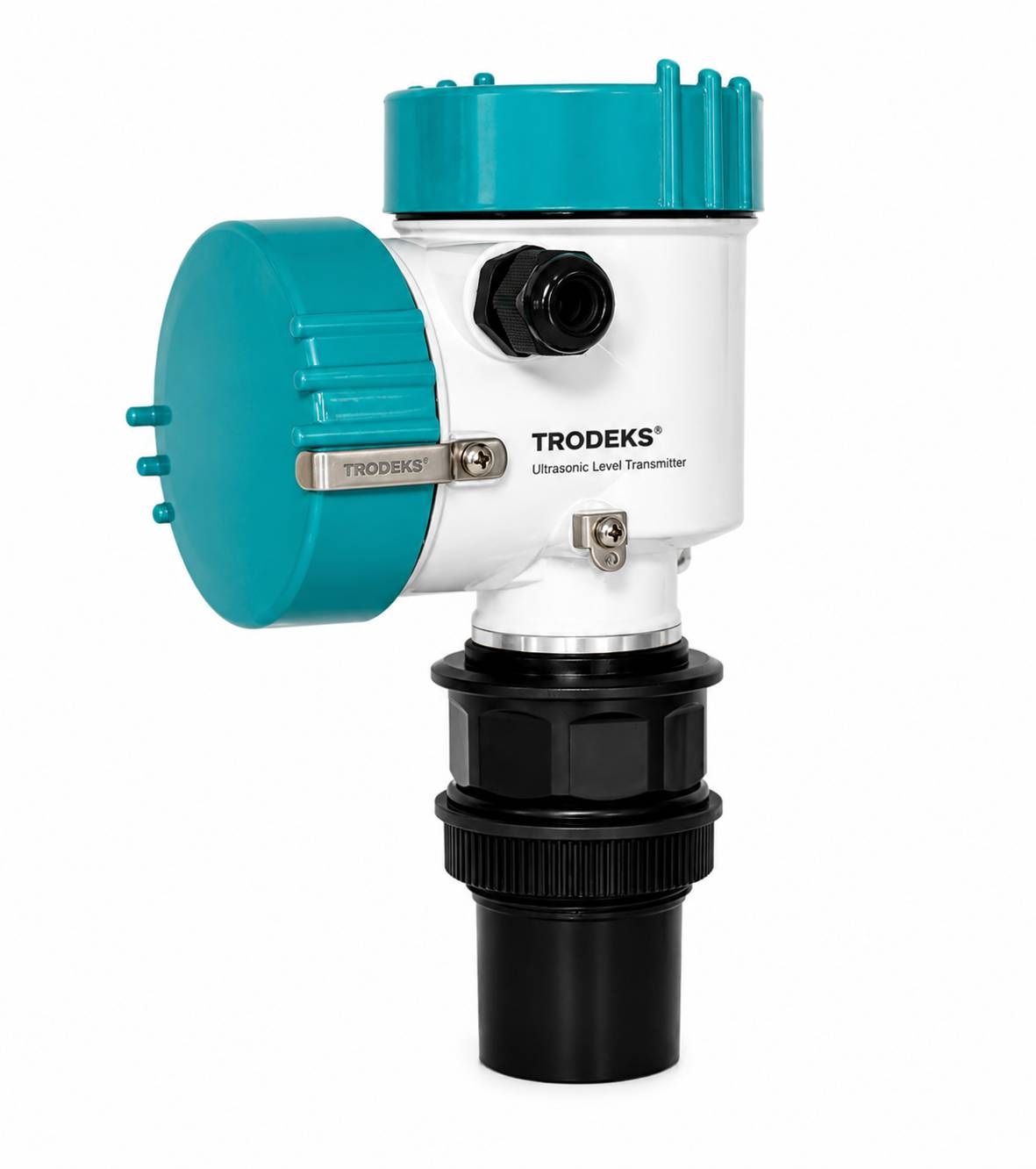

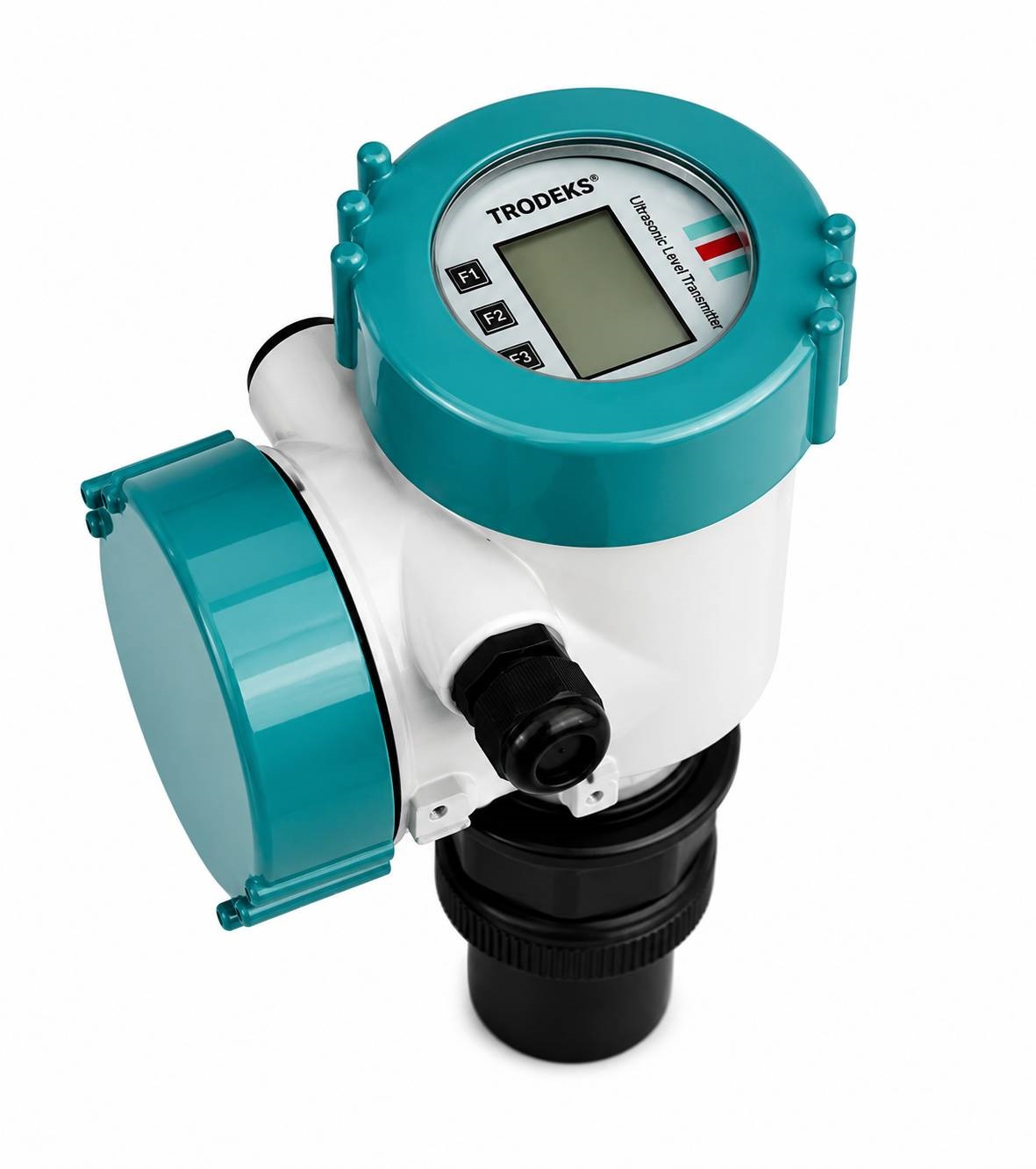

ارتفاع سنج التراسونیک TLU5030
TLU5030 Ultrasonic Level Meter یک ارتفاعسنج و سطحسنج اولتراسونیک صنعتی غیرتماسی (Non-Contact Ultrasonic Level Meter) است که برای اندازهگیری پیوسته سطح مایعات، فاضلاب، مخازن ذخیره، حوضچهها، سیلوها و مواد جامد فلهای طراحی شده است. این تجهیز با استفاده از فناوری امواج فراصوت (Ultrasonic Technology) و بدون تماس مستقیم با ماده، سطح را با دقت بالا اندازهگیری کرده و اطلاعات را به سیستمهای کنترلی و مانیتورینگ منتقل میکند.
TLU5030 با ارسال پالسهای اولتراسونیک به سمت سطح ماده و اندازهگیری زمان بازگشت موج (Time of Flight)، فاصله تا سطح را محاسبه کرده و آن را به مقدار سطح، ارتفاع یا حجم تبدیل میکند. عدم تماس سنسور با سیال باعث کاهش استهلاک، حذف مشکلات ناشی از خوردگی و افزایش طول عمر تجهیز میشود.
این دستگاه برای کاربردهای صنعتی، محیطهای خورنده، مخازن باز و بسته، ایستگاههای پمپاژ، تصفیهخانههای آب و فاضلاب، صنایع شیمیایی، غذایی، معدنی و سیستمهای مدیریت منابع آب گزینهای مطمئن و اقتصادی محسوب میشود.
ویژگیهای اصلی
- اندازهگیری غیرتماسی سطح با فناوری اولتراسونیک
- مناسب برای مایعات، فاضلاب و مواد جامد فلهای
- دقت بالا در اندازهگیری سطح
- بدون تماس مستقیم با سیال
- عدم نیاز به قطعات متحرک
- کاهش هزینههای تعمیر و نگهداری
- نمایش لحظهای سطح، فاصله و ارتفاع
- خروجی استاندارد 4-20mA
- خروجی رله جهت کنترل و آلارم
- قابلیت اتصال به PLC، SCADA و DCS
- مناسب برای نصب در مخازن و کانالهای روباز
- طراحی صنعتی مقاوم برای محیطهای سخت
نحوه عملکرد
سنسور اولتراسونیک امواج صوتی با فرکانس بالا را به سمت سطح ماده ارسال میکند. پس از برخورد موج به سطح، سیگنال بازتابی توسط سنسور دریافت شده و زمان رفت و برگشت آن اندازهگیری میشود. پردازنده داخلی دستگاه با محاسبه این زمان، فاصله تا سطح را تعیین کرده و آن را به مقدار سطح یا حجم تبدیل میکند.
کاربردها
- مخازن ذخیره آب
- تصفیهخانههای آب و فاضلاب
- حوضچههای فرآیندی
- ایستگاههای پمپاژ
- مخازن مواد شیمیایی
- صنایع غذایی و نوشیدنی
- سیلوهای مواد جامد و پودری
- صنایع معدنی و سیمان
- کانالهای انتقال آب
- سدها و مخازن روباز
- سیستمهای مانیتورینگ سطح
- پروژههای اتوماسیون صنعتی
مزایای استفاده از TLU5030
- اندازهگیری بدون تماس و بدون آلودگی فرآیند
- کاهش استهلاک تجهیزات
- نصب و راهاندازی آسان
- مناسب برای محیطهای خورنده و آلوده
- افزایش قابلیت اطمینان سیستم
- کاهش نیاز به سرویسهای دورهای
- امکان کنترل خودکار سطح مخازن
- بهبود مدیریت منابع آب و مواد اولیه
- کاهش هزینههای عملیاتی و نگهداری
اتصال به سیستمهای کنترل
TLU5030 از طریق خروجیهای استاندارد 4-20mA، خروجیهای رله و در مدلهای مختلف از طریق پروتکلهای ارتباطی صنعتی قابل اتصال به PLC، SCADA، DCS، دیتالاگرها و سیستمهای مانیتورینگ مرکزی است. این قابلیت امکان ثبت اطلاعات، صدور هشدار و کنترل خودکار فرآیند را فراهم میکند.
جمعبندی
TLU5030 یک سطحسنج اولتراسونیک صنعتی قابل اعتماد برای اندازهگیری سطح مایعات، فاضلاب، مواد شیمیایی و مواد جامد فلهای است. فناوری اندازهگیری غیرتماسی، دقت مناسب، هزینه نگهداری پایین و قابلیت اتصال به سیستمهای اتوماسیون صنعتی، این تجهیز را به انتخابی مناسب برای طیف گستردهای از کاربردهای صنعتی و تأسیساتی تبدیل کرده است.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
TLU5030 Ultrasonic Level Meter یکی از لول مترهای اولتراسونیک صنعتی TRODEKS است که برای اندازهگیری پیوسته سطح مایعات، فاضلاب، مواد شیمیایی، مخازن ذخیره، سیلوها و مواد جامد فلهای طراحی شده است. این تجهیز با استفاده از فناوری اندازهگیری غیرتماسی اولتراسونیک، فاصله تا سطح ماده را محاسبه کرده و اطلاعات را بهصورت دقیق به سیستمهای کنترل و مانیتورینگ ارسال میکند.
TLU5030 با ارسال امواج فراصوت و تحلیل زمان بازگشت سیگنال (Time of Flight)، فاصله بین سنسور و سطح ماده را اندازهگیری کرده و آن را به مقدار واقعی سطح تبدیل میکند. به دلیل عدم تماس مستقیم با سیال، این دستگاه در محیطهای خورنده، دارای رسوب، آلودگی یا مواد شیمیایی عملکردی پایدار و قابل اعتماد ارائه میدهد.
نبود قطعات متحرک در ساختار دستگاه باعث افزایش طول عمر، کاهش استهلاک مکانیکی و کاهش هزینههای تعمیر و نگهداری شده و آن را به گزینهای مناسب برای پروژههای صنعتی و تأسیساتی تبدیل میکند.
مشخصات فنی اصلی
- رنج اندازهگیری: 5، 10، 15 و 20 متر
- دقت اندازهگیری: ±0.5% تا ±1% Full Scale
- رزولوشن: 3 میلیمتر یا 0.1% رنج اندازهگیری
- خروجی آنالوگ: 4-20mA
- پروتکل ارتباطی: HART
- خروجی رله برای کنترل و آلارم
- تغذیه: 24VDC
- نمایشگر LCD محلی
- نمایش سطح، فاصله، دما و وضعیت اکو
- درجه حفاظت: IP65
ویژگیهای فنی پیشرفته
الگوریتم هوشمند تشخیص اکو
یکی از مهمترین قابلیتهای TLU5030 استفاده از الگوریتمهای پیشرفته پردازش اکو است. این فناوری میتواند بین سیگنال واقعی سطح و بازتابهای ناخواسته ناشی از نردبان، همزن، لولهها، اتصالات داخلی و دیواره مخزن تفکیک ایجاد کرده و اندازهگیری پایدارتر و دقیقتری ارائه دهد.
فیلترینگ هوشمند نوسانات سطح
این دستگاه دارای تنظیمات پیشرفتهای مانند Damping، Echo Lock، Sampling Up و Sampling Down است که برای حذف نوسانات ناشی از تلاطم سطح، امواج، ورود و خروج سیال و تغییرات ناگهانی فرآیند مورد استفاده قرار میگیرند.
جبرانسازی دمایی
از آنجا که سرعت انتشار صوت با تغییر دمای محیط تغییر میکند، TLU5030 مجهز به سیستم جبرانسازی دمایی بوده و خطاهای ناشی از تغییرات دمایی را به حداقل میرساند.
قابلیت Fail Safe
در صورت قطع سیگنال، از دست رفتن اکو یا بروز شرایط غیرعادی، دستگاه میتواند مقدار خروجی از پیش تعریفشدهای را به PLC یا سیستم کنترل ارسال کند تا از عملکرد نادرست فرآیند جلوگیری شود.
مناسب برای اندازهگیری مواد مختلف
- آب آشامیدنی
- فاضلاب و پساب صنعتی
- مواد شیمیایی
- دوغابها (Slurry)
- مواد پودری
- گرانولها
- مواد فلهای
- مخازن ذخیره مایعات
- سیلوهای مواد جامد
کاربردهای مستقیم
- مخازن آب آشامیدنی
- تصفیهخانههای آب و فاضلاب
- ایستگاههای پمپاژ
- حوضچههای فرآیندی
- مخازن اسید و مواد شیمیایی
- سیلوهای سیمان
- مخازن مواد پودری
- صنایع غذایی و نوشیدنی
- صنایع معدنی
- کانالهای باز و پروژههای انتقال آب
مزایای اقتصادی و عملیاتی
- اندازهگیری بدون تماس با سیال
- حذف استهلاک مکانیکی
- کاهش هزینههای سرویس و نگهداری
- افزایش طول عمر تجهیز
- نصب و راهاندازی آسان
- عدم نیاز به کالیبراسیون مکرر
- قابلیت اتصال مستقیم به PLC و SCADA
- مناسب برای پروژههای نوسازی و توسعه صنعتی
- کاهش هزینههای بهرهبرداری بلندمدت
اتصال به سیستمهای اتوماسیون
TLU5030 از طریق خروجی 4-20mA، خروجیهای رله و پروتکل HART به انواع PLC، DCS، SCADA و سیستمهای مانیتورینگ متصل میشود. این قابلیت امکان ثبت دادهها، صدور هشدار، کنترل سطح مخازن و مدیریت فرآیند بهصورت خودکار را فراهم میکند.
جمعبندی
TLU5030 یک لول متر اولتراسونیک صنعتی غیرتماسی با قابلیت اندازهگیری دقیق سطح مایعات و مواد جامد است که با بهرهگیری از پردازش هوشمند اکو، جبرانسازی دما، قابلیت Fail Safe و خروجیهای استاندارد صنعتی، راهکاری مطمئن برای پروژههای آب و فاضلاب، صنایع شیمیایی، غذایی، معدنی و مخازن ذخیره محسوب میشود.
```
زمینههای کاربردی لول متر اولتراسونیک TLU5030
TLU5030 Ultrasonic Level Meter یک سطحسنج اولتراسونیک غیرتماسی است که برای اندازهگیری پیوسته سطح مایعات، فاضلاب، مواد شیمیایی و مواد جامد فلهای در محیطهای صنعتی طراحی شده است. به دلیل عدم تماس مستقیم سنسور با ماده، این تجهیز در بسیاری از کاربردهایی که تجهیزات تماسی با مشکلاتی مانند خوردگی، رسوب، آلودگی یا استهلاک مواجه میشوند، راهکاری مطمئن و اقتصادی محسوب میشود.
این دستگاه قابلیت استفاده در مخازن ذخیره، تانکهای فرآیندی، حوضچههای روباز، کانالهای انتقال آب، ایستگاههای پمپاژ، سیلوها و سیستمهای مانیتورینگ سطح را داشته و امکان ارسال اطلاعات به PLC، SCADA و سیستمهای کنترل صنعتی را فراهم میکند.
کاربردهای مستقیم
TLU5030 برای اندازهگیری سطح مایعات در مخازن ذخیره، تانکهای فرآیندی، مخازن مواد شیمیایی، حوضچههای تصفیهخانه، استخرهای صنعتی، مخازن آب خام، آب تصفیهشده، فاضلاب، پساب صنعتی و کانالهای روباز مورد استفاده قرار میگیرد. این تجهیز بدون تماس با سطح ماده، فاصله یا ارتفاع را اندازهگیری کرده و اطلاعات را به سیستم کنترل منتقل میکند.
این لول متر در صنایع آب و فاضلاب، تصفیهخانهها، صنایع شیمیایی، پتروشیمی، صنایع غذایی و نوشیدنی، صنایع دارویی، معادن، صنایع سیمان، نیروگاهها، صنایع فولاد و سایر واحدهای صنعتی کاربرد گستردهای دارد.
در مخازنی که وجود بخار، کف، تلاطم سطح یا رسوب میتواند عملکرد تجهیزات تماسی را مختل کند، استفاده از فناوری اندازهگیری غیرتماسی باعث افزایش پایداری اندازهگیری و کاهش هزینههای نگهداری میشود.
کاربردهای تخصصی و پیشرفته
کنترل خودکار پمپها
یکی از کاربردهای مهم TLU5030 استفاده در سیستمهای کنترل سطح مخازن و ایستگاههای پمپاژ است. با تعریف نقاط سطح بالا و پایین، دستگاه میتواند فرمان روشن و خاموش شدن پمپها را صادر کرده و از سرریز مخازن یا خشککار کردن پمپها جلوگیری کند.
مدیریت فرآیند در تصفیهخانهها
در تصفیهخانههای آب و فاضلاب، این تجهیز علاوه بر نمایش سطح، در کنترل حوضچهها، مدیریت حجم ورودی و خروجی، کنترل ایستگاههای پمپاژ و بهینهسازی بهرهبرداری از فرآیندهای تصفیه نقش مؤثری دارد.
اندازهگیری دبی در کانالهای باز
در کانالهای روباز، فلومها و سرریزها، TLU5030 میتواند با اندازهگیری دقیق سطح و ترکیب آن با روابط هیدرولیکی، برای محاسبه دبی جریان مورد استفاده قرار گیرد. این کاربرد در پروژههای آب و فاضلاب، کشاورزی و مدیریت منابع آب بسیار رایج است.
کاربرد در صنایع شیمیایی و خورنده
در مخازن اسید، قلیا، مواد شوینده، حلالها و سایر مواد خورنده، مزیت اصلی TLU5030 عدم تماس سنسور با سیال است. این ویژگی باعث کاهش خطر خوردگی، آلودگی سنسور، گیرکردن قطعات و نیاز به سرویسهای مکرر میشود.
اندازهگیری مواد جامد فلهای
این دستگاه قابلیت استفاده در سیلوهای سیمان، مواد معدنی، غلات، پودرها، گرانولها و سایر مواد دانهای را نیز دارد. در این کاربردها رعایت اصول نصب، انتخاب زاویه مناسب و کنترل شرایط گردوغبار نقش مهمی در دستیابی به بهترین عملکرد خواهد داشت.
مزیتهای کاربردی در پروژههای صنعتی
- اندازهگیری غیرتماسی و بدون تماس با ماده
- کاهش استهلاک و افزایش طول عمر تجهیزات
- عدم نیاز به قطعات متحرک
- کاهش هزینههای تعمیر و نگهداری
- قابلیت نصب در مخازن باز و بسته
- امکان کنترل خودکار پمپها و تجهیزات فرآیندی
- مناسب برای محیطهای خورنده و آلوده
- قابلیت اتصال به PLC، DCS و SCADA
- مناسب برای پروژههای نوسازی و توسعه صنعتی
- امکان ثبت داده و مانیتورینگ لحظهای سطح
یکپارچگی با سیستمهای اتوماسیون
TLU5030 با بهرهگیری از خروجیهای صنعتی شامل 4-20mA، رله و پروتکلهای ارتباطی صنعتی، بهراحتی در سیستمهای اتوماسیون، تابلوهای کنترل، سیستمهای اسکادا و تجهیزات ثبت اطلاعات ادغام میشود. این قابلیت باعث میشود دستگاه علاوه بر اندازهگیری سطح، بخشی از سیستم کنترل هوشمند فرآیند باشد.
جمعبندی کاربردی
TLU5030 یک راهکار مطمئن برای اندازهگیری سطح در صنایع مختلف است که نیاز به پایش غیرتماسی، دقیق و پایدار دارند. این تجهیز در مخازن مایعات، حوضچههای روباز، کانالهای فاضلاب، مخازن مواد شیمیایی، سیلوهای مواد جامد و سیستمهای کنترل پمپ عملکرد قابل اعتمادی ارائه کرده و به بهبود مدیریت فرآیند، کاهش هزینههای نگهداری و افزایش بهرهوری صنعتی کمک میکند.
```
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
مشخصات فنی ارتفاعسنج اولتراسونیک TLU5030
| پارامتر | مشخصات |
|---|---|
| مدل | TLU5030 |
| تکنولوژی اندازهگیری | Ultrasonic Time of Flight |
| نوع اندازهگیری | غیرتماسی (Non-Contact) |
| محدوده اندازهگیری | 5، 10، 15 و 20 متر |
| دقت اندازهگیری | ±0.5% تا ±1% Full Scale |
| رزولوشن | 3 میلیمتر یا 0.1% رنج اندازهگیری |
| نمایشگر | LCD محلی |
| خروجی آنالوگ | 4-20mA |
| پروتکل ارتباطی | HART |
| خروجی رله | Relay Output |
| تغذیه | 24VDC |
| درجه حفاظت | IP65 |
| جنس بدنه ترانسمیتر | بدنه صنعتی مقاوم در برابر شرایط محیطی |
| محدوده دمای محیط | 20- تا 60+ درجه سانتیگراد |
| محدوده دمای سنسور | 40- تا 80+ درجه سانتیگراد |
| روش نصب | رزوهای یا فلنجی |
| کالیبراسیون | قابل تنظیم از طریق منوی داخلی |
| جبرانسازی دما | خودکار (Automatic Temperature Compensation) |
| تنظیم فاصله خالی (Empty) | دارد |
| تنظیم فاصله پر (Full) | دارد |
| تنظیم فیلتر و دمپینگ (Damping) | دارد |
| تنظیم Echo Lock | دارد |
| تنظیم Fail Safe | دارد |
| قابلیت اتصال به PLC | دارد |
| قابلیت اتصال به SCADA | دارد |
| قابلیت اتصال به DCS | دارد |
قابلیتهای فنی پیشرفته
اندازهگیری غیرتماسی
TLU5030 بدون تماس مستقیم با سیال یا ماده جامد کار میکند. این ویژگی موجب میشود دستگاه در محیطهای خورنده، آلوده، دارای رسوب، بخار یا مواد شیمیایی عملکردی پایدار و قابل اعتماد داشته باشد.
پردازش هوشمند اکو
این تجهیز از الگوریتمهای پیشرفته پردازش اکو برای تشخیص سیگنال واقعی سطح و حذف بازتابهای کاذب ناشی از نردبان، همزن، دیواره مخزن، نازلها و سایر تجهیزات داخلی استفاده میکند که باعث افزایش دقت اندازهگیری میشود.
فیلتر نرمافزاری و دمپینگ
قابلیت تنظیم Damping و فیلترهای نرمافزاری موجب حذف نوسانات ناشی از تلاطم سطح، امواج، کف و تغییرات ناگهانی فرآیند شده و خروجی پایدارتر و دقیقتری ارائه میدهد.
جبرانسازی خودکار دما
سرعت انتشار امواج صوتی تحت تأثیر دمای محیط قرار میگیرد. سیستم جبرانسازی دمایی داخلی دستگاه این تغییرات را اصلاح کرده و دقت اندازهگیری را در شرایط مختلف حفظ میکند.
خروجیهای صنعتی استاندارد
اطلاعات سطح از طریق خروجیهای صنعتی استاندارد شامل 4-20mA، پروتکل HART و خروجیهای رله به سیستمهای PLC، SCADA، DCS و اتاق کنترل منتقل میشود.
عملکرد ایمن در شرایط خطا (Fail Safe)
در صورت قطع سیگنال، از دست رفتن اکو یا بروز شرایط غیرعادی، دستگاه میتواند مقدار خروجی از پیش تعریفشدهای را به سیستم کنترل ارسال کند تا از تصمیمگیری نادرست و بروز خطا در فرآیند جلوگیری شود.
مواد قابل اندازهگیری
- آب آشامیدنی
- آب صنعتی
- فاضلاب شهری
- فاضلاب صنعتی
- پساب تصفیهخانه
- مواد شیمیایی
- اسیدها و بازها
- حلالها
- دوغابها (Slurry)
- لجن و اسلاری
- پودرها
- سیمان
- غلات
- مواد معدنی
- گرانولها
- مواد فلهای
مزایای فنی محصول
- اندازهگیری غیرتماسی و بدون تماس با سیال
- بدون قطعات متحرک و استهلاک مکانیکی
- نصب و راهاندازی آسان
- هزینه نگهداری بسیار پایین
- طول عمر بالا
- مقاومت مناسب در برابر خوردگی و آلودگی
- مناسب برای مخازن، حوضچهها و سیلوها
- قابلیت اتصال مستقیم به سیستمهای اتوماسیون صنعتی
- پایداری اندازهگیری در شرایط فرآیندی مختلف
- مناسب برای محیطهای صنعتی سخت و پروژههای زیرساختی
