اندازهگیری سطح در مخازن کفدار؛ چالشها، خطاها و انتخاب سنسور مناسب
مقدمه
اندازهگیری سطح یکی از مهمترین پارامترهای کنترلی در صنایع مختلف است و نقش مستقیمی در کنترل فرآیند، ایمنی تجهیزات، مدیریت موجودی و بهرهبرداری پایدار از مخازن دارد. در بسیاری از صنایع مانند صنایع شیمیایی، دارویی، غذایی، نفت و گاز، پتروشیمی و تصفیه آب و فاضلاب، تشکیل کف روی سطح سیال پدیدهای طبیعی است. این لایه کف میتواند عملکرد برخی تجهیزات اندازهگیری سطح را تحت تأثیر قرار داده و باعث نمایش نادرست سطح واقعی مایع شود.
هرچه ضخامت، تراکم و پایداری کف بیشتر باشد، احتمال بروز خطا در اندازهگیری نیز افزایش مییابد. در چنین شرایطی، انتخاب فناوری مناسب اهمیت بیشتری نسبت به دقت اسمی تجهیز پیدا میکند؛ زیرا ممکن است یک تجهیز با دقت بالا، اما فناوری نامناسب، نتیجهای ضعیفتر از تجهیزی با فناوری سازگار با شرایط فرآیند ارائه دهد.
چرا کف باعث ایجاد خطا در اندازهگیری سطح میشود؟
بیشتر تجهیزات اندازهگیری سطح، فاصله بین سنسور و اولین سطح بازتابدهنده را اندازهگیری میکنند. زمانی که لایهای از کف روی مایع تشکیل میشود، ممکن است سنسور به جای سطح واقعی مایع، سطح کف را تشخیص دهد.
نتیجه این وضعیت میتواند شامل موارد زیر باشد:
- نمایش نادرست ارتفاع واقعی مایع
- عملکرد اشتباه پمپها و شیرهای کنترلی
- سرریز یا تخلیه ناقص مخزن
- افزایش توقفهای ناخواسته فرآیند
- کاهش کیفیت محصول
- افزایش هزینههای نگهداری
در برخی فرآیندها، ضخامت کف ممکن است تنها چند سانتیمتر باشد، اما در مخازن هوادهی تصفیهخانهها یا راکتورهای شیمیایی، این ضخامت میتواند به چند ده سانتیمتر یا حتی بیش از یک متر برسد.
مهمترین عوامل ایجاد خطا
علاوه بر وجود کف، عوامل زیر نیز میتوانند بر عملکرد تجهیزات اندازهگیری سطح تأثیر بگذارند:
- کف متراکم یا ناپایدار
- بخار آب و میعانات
- گازهای فرآیندی
- تلاطم سطح
- همزنهای مکانیکی
- تغییر چگالی سیال
- رسوب روی سنسور
- خوردگی
- دمای بالا
- فشار بالا
بنابراین انتخاب تجهیز تنها بر اساس نوع سیال کافی نیست و شرایط واقعی فرآیند نیز باید بررسی شود.

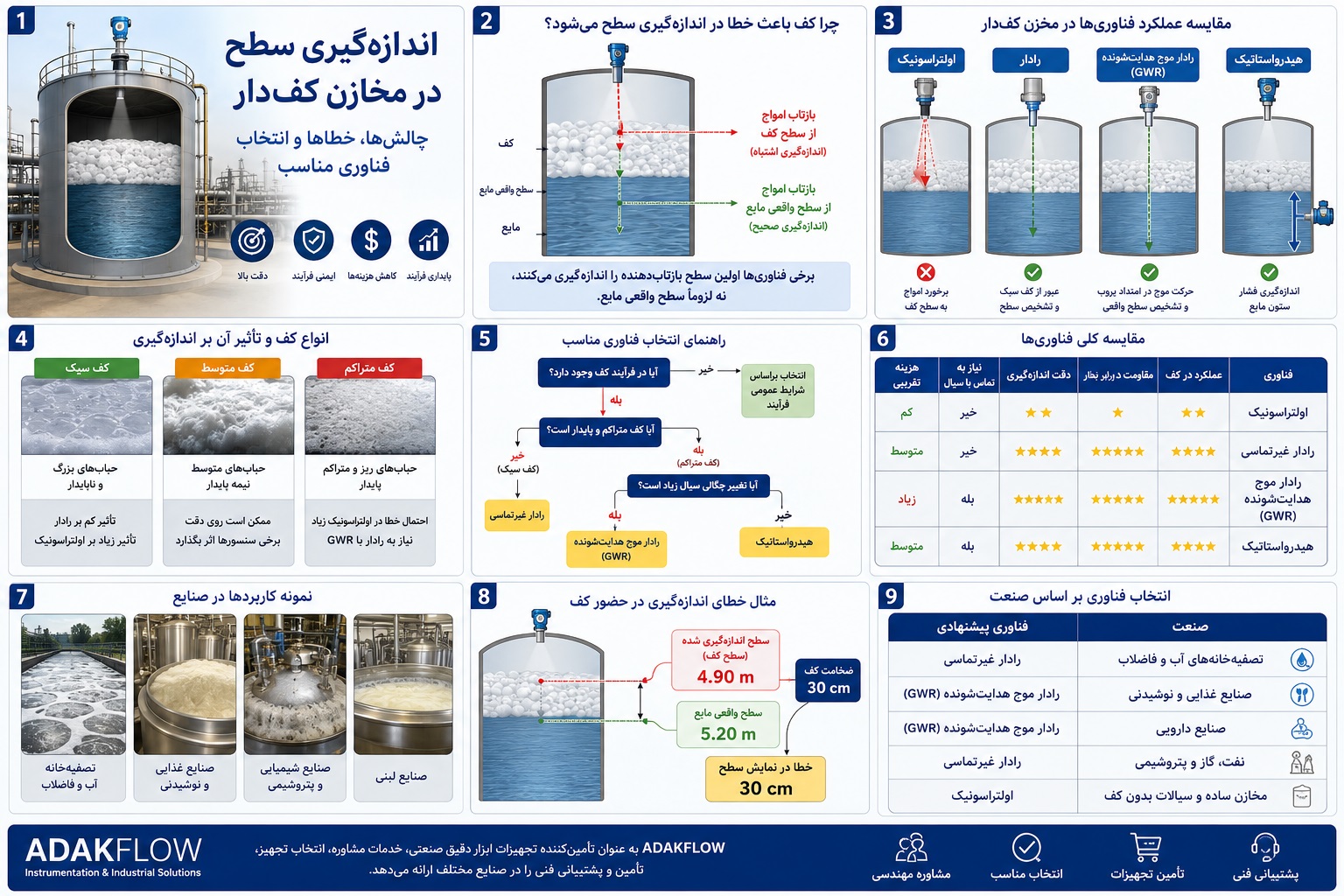

مقایسه فناوریهای اندازهگیری سطح در مخازن کفدار

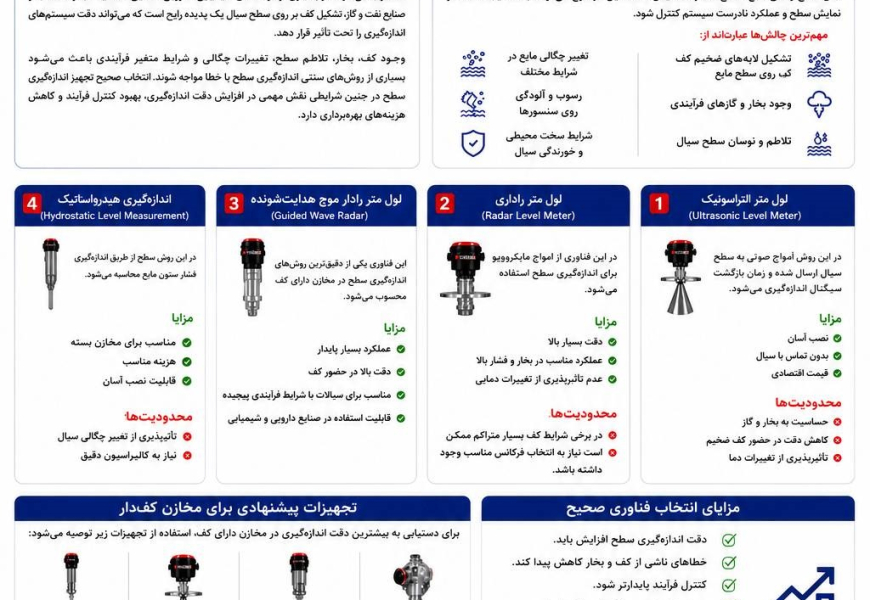

۱- لول متر اولتراسونیک (Ultrasonic Level Meter)
لول مترهای اولتراسونیک با ارسال امواج صوتی و اندازهگیری زمان بازگشت اکو، فاصله تا سطح را محاسبه میکنند.
مزایا
- عدم تماس با سیال
- نصب آسان
- هزینه مناسب
- نگهداری کم
محدودیتها
در حضور کف ضخیم یا متراکم، بخشی از انرژی صوتی جذب میشود یا اولین بازتاب از سطح کف دریافت میشود. همچنین بخار، تغییرات دما و تلاطم میتوانند کیفیت سیگنال را کاهش دهند.
کاربرد مناسب
- مخازن آب
- سیالات بدون کف
- فرآیندهای ساده
۲- لول متر راداری (Radar Level Meter)
در این فناوری از امواج مایکروویو استفاده میشود که نسبت به امواج صوتی حساسیت بسیار کمتری به بخار و تغییرات دمایی دارند.
مزایا
- دقت بالا
- عملکرد مناسب در فشار و دمای زیاد
- مقاومت بالا در برابر بخار
- مناسب برای اکثر مخازن صنعتی
محدودیتها
در صورت وجود کف بسیار متراکم، انتخاب فرکانس رادار، نوع آنتن و تنظیمات Echo اهمیت زیادی دارد. رادارهای فرکانس بالاتر معمولاً تفکیک بهتری از سطح ارائه میدهند، اما انتخاب نهایی باید بر اساس ویژگیهای فرآیند انجام شود.
۳- لول متر رادار موج هدایتشونده (Guided Wave Radar)
در این فناوری، موج الکترومغناطیسی از طریق یک پروب فلزی به سمت سطح سیال هدایت میشود و بازتاب از محل تغییر ثابت دیالکتریک دریافت میشود.
مزایا
- پایداری بسیار بالا
- عملکرد مناسب در حضور کف
- مناسب برای مخازن تحت فشار
- دقت زیاد
- مناسب برای صنایع دارویی، شیمیایی و غذایی
محدودیتها
در سیالات بسیار چسبنده یا دارای رسوب زیاد، باید جنس و نوع پروب با دقت انتخاب شود و امکان تجمع رسوب روی پروب در نظر گرفته شود.
۴- اندازهگیری هیدرواستاتیک (Hydrostatic Level Measurement)
در این روش، فشار ناشی از ستون مایع اندازهگیری و به ارتفاع سطح تبدیل میشود.
مزایا
- عملکرد مناسب در حضور کف
- قیمت مناسب
- نصب نسبتاً ساده
- مناسب برای بسیاری از مخازن بسته
محدودیتها
چون اندازهگیری بر اساس فشار هیدرواستاتیک انجام میشود، تغییر چگالی سیال یا وجود لایههای با چگالی متفاوت میتواند بر دقت اندازهگیری اثر بگذارد. بنابراین برای فرآیندهایی با تغییرات قابل توجه چگالی، کالیبراسیون و انتخاب صحیح ضروری است.
مقایسه عملکرد فناوریها
| فناوری | عملکرد در کف | مقاومت در برابر بخار | نیاز به تماس با سیال | مناسب برای شرایط سخت |
|---|---|---|---|---|
| اولتراسونیک | ضعیف تا متوسط | ضعیف | خیر | متوسط |
| رادار غیرتماسی | خوب | بسیار خوب | خیر | بسیار خوب |
| Guided Wave Radar | بسیار خوب | بسیار خوب | بله | عالی |
| هیدرواستاتیک | خوب تا بسیار خوب | عالی | بله | خوب |
چگونه فناوری مناسب را انتخاب کنیم؟
انتخاب تجهیز تنها بر اساس قیمت یا فناوری رایج توصیه نمیشود. در زمان انتخاب باید موارد زیر بررسی شوند:
- ضخامت و تراکم کف
- ثابت دیالکتریک سیال
- وجود بخار
- فشار و دمای فرآیند
- نوع مخزن
- وجود همزن
- میزان تلاطم
- احتمال رسوب
- خورندگی سیال
- دقت موردنیاز
- الزامات ایمنی
بررسی این پارامترها میتواند از انتخاب نادرست تجهیز و هزینههای اصلاح بعدی جلوگیری کند.
کاربردهای صنعتی
این فناوریها در صنایع زیر کاربرد گسترده دارند:
- صنایع شیمیایی
- صنایع دارویی
- صنایع غذایی و نوشیدنی
- صنایع لبنی
- تصفیهخانههای آب
- تصفیهخانههای فاضلاب
- صنایع نفت، گاز و پتروشیمی
- صنایع کاغذ و خمیر کاغذ
- صنایع رنگ و رزین
- نیروگاهها
پرسشهای متداول (FAQ)
آیا لول متر اولتراسونیک برای مخازن کفدار مناسب است؟
در حضور کف نازک ممکن است عملکرد قابل قبولی داشته باشد، اما در کف ضخیم یا متراکم احتمال اندازهگیری سطح کف به جای سطح واقعی مایع افزایش مییابد.
بهترین فناوری برای اندازهگیری سطح در مخازن دارای کف چیست؟
پاسخ به شرایط فرآیند بستگی دارد. در بسیاری از کاربردها، رادار غیرتماسی، رادار موج هدایتشونده یا اندازهگیری هیدرواستاتیک گزینههای مناسبتری نسبت به اولتراسونیک هستند.
آیا رادار ۸۰ گیگاهرتز همیشه بهترین انتخاب است؟
خیر. اگرچه رادارهای ۸۰ گیگاهرتز به دلیل زاویه تابش باریک و تفکیک مناسب در بسیاری از کاربردها عملکرد بسیار خوبی دارند، اما انتخاب نهایی باید بر اساس ویژگیهای سیال، شرایط مخزن و الزامات فرآیند انجام شود.
آیا کف همیشه باعث خطای اندازهگیری میشود؟
خیر. میزان خطا به نوع فناوری، ضخامت و تراکم کف، شرایط فرآیندی و نحوه نصب تجهیز بستگی دارد.
جمعبندی
وجود کف روی سطح سیال یکی از مهمترین چالشهای اندازهگیری سطح در صنایع فرآیندی است. اگر فناوری اندازهگیری متناسب با شرایط واقعی فرآیند انتخاب نشود، احتمال نمایش نادرست سطح، اختلال در سیستم کنترل و افزایش هزینههای بهرهبرداری وجود خواهد داشت.
انتخاب صحیح تجهیزات اندازهگیری باید بر پایه عواملی مانند نوع سیال، ویژگیهای کف، شرایط فرآیندی، فشار، دما، بخار، تلاطم و الزامات دقت انجام شود. در بسیاری از کاربردهای صنعتی، استفاده از لول متر راداری، رادار موج هدایتشونده (Guided Wave Radar) یا اندازهگیری هیدرواستاتیک میتواند عملکرد پایدارتر و قابلاعتمادتری نسبت به روشهای متداول ارائه دهد.
شرکت TRODEKS راهکارهای متنوعی برای اندازهگیری سطح در کاربردهای صنعتی ارائه میدهد و ADAKFLOW با تکیه بر تجربه عملی در انتخاب، تأمین و پشتیبانی تجهیزات ابزار دقیق، خدمات مشاوره مهندسی برای انتخاب فناوری مناسب متناسب با شرایط هر فرآیند را در اختیار صنایع مختلف قرار میدهد.
