آیا رعایت فاصلههای استاندارد نصب فلومترها و تجهیزات ابزار دقیق همیشه الزامی است؟
آیا رعایت فاصلههای استاندارد نصب فلومتر همیشه ضروری است؟ بررسی واقعیتهای اجرایی در پروژههای صنعتی
در اکثر کاتالوگهای تجهیزات ابزار دقیق، بهویژه فلومترها، سازندگان فاصلههای مشخصی را برای نصب تجهیز نسبت به زانوییها، شیرها، پمپها، سهراهیها و سایر المانهای ایجادکننده آشفتگی جریان اعلام میکنند. این فاصلهها معمولاً با واحد قطر لوله (D) بیان میشوند و هدف اصلی از تعیین آنها، دستیابی به بیشترین دقت اندازهگیری در شرایط استاندارد است.
اما در بسیاری از پروژههای صنعتی، تأسیسات موجود، تصفیهخانههای آب و فاضلاب، ایستگاههای پمپاژ و خطوط انتقال، فضای کافی برای رعایت کامل این الزامات وجود ندارد. در چنین شرایطی این سؤال مطرح میشود که آیا عدم رعایت فاصلههای استاندارد باعث از کار افتادن تجهیز میشود یا تنها دقت اندازهگیری را تحت تأثیر قرار میدهد؟
چرا سازندگان فاصله مستقیم لوله را توصیه میکنند؟
هدف اصلی از رعایت فاصلههای مستقیم قبل و بعد از فلومتر، ایجاد پروفیل جریان پایدار و یکنواخت در محل اندازهگیری است. زمانی که سیال با الگوی منظم از داخل لوله عبور کند، فلومتر میتواند دبی واقعی را با بیشترین دقت اندازهگیری کند.
وجود تجهیزاتی مانند موارد زیر باعث ایجاد آشفتگی، گردابه و تغییر توزیع سرعت در مقطع لوله میشود:
- زانویی 90 درجه
- زانویی دوبل
- شیر کنترل
- شیر پروانهای نیمهباز
- سهراهیها
- پمپها
- تغییر قطر لوله
در چنین شرایطی جریان دیگر کاملاً یکنواخت نبوده و ممکن است فلومتر مقدار واقعی دبی را با خطا اندازهگیری کند.
آیا عدم رعایت فاصله استاندارد باعث از کار افتادن فلومتر میشود؟
در اغلب موارد پاسخ منفی است. فلومتر همچنان به کار خود ادامه میدهد و مقدار دبی را نمایش میدهد، اما دقت اعلامشده توسط کارخانه سازنده دیگر تضمین نخواهد شد.
به عنوان مثال، فلومتری که در شرایط استاندارد دارای دقت ±0.5 درصد است، ممکن است در شرایط نصب نامناسب با خطای ±2 درصد یا حتی ±5 درصد کار کند. بنابراین مسئله اصلی کاهش دقت اندازهگیری است، نه توقف عملکرد تجهیز.

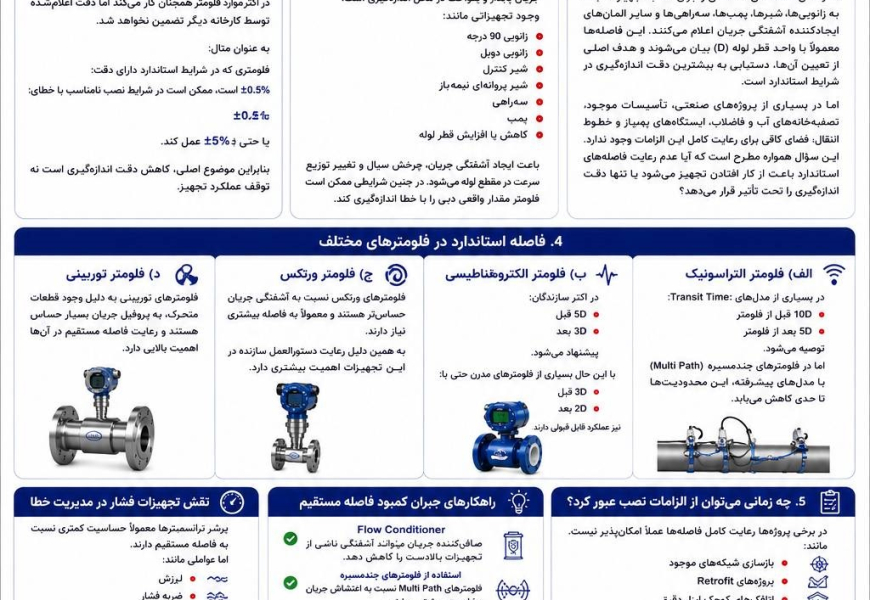

فاصله استاندارد در انواع فلومترها
فلومتر التراسونیک
در بسیاری از فلومترهای التراسونیک مبتنی بر فناوری Transit Time معمولاً موارد زیر توصیه میشود:
- 10D قبل از فلومتر
- 5D بعد از فلومتر
در مدلهای پیشرفتهتر و فلومترهای چندمسیره (Multi Path) این محدودیتها تا حدی کاهش یافته و عملکرد در شرایط نصب دشوار بهبود پیدا میکند.
فلومتر الکترومغناطیسی
در اکثر دستورالعملهای نصب فلومترهای مغناطیسی موارد زیر پیشنهاد میشود:
- 5D قبل از فلومتر
- 3D بعد از فلومتر
با این حال بسیاری از فلومترهای مدرن حتی با 3D قبل و 2D بعد نیز عملکرد قابل قبولی ارائه میدهند.
فلومتر ورتکس
فلومترهای ورتکس نسبت به آشفتگی جریان حساستر هستند و معمولاً به فاصله مستقیم بیشتری نیاز دارند. به همین دلیل رعایت توصیههای سازنده در این تجهیزات اهمیت بیشتری پیدا میکند.
فلومتر توربینی
فلومترهای توربینی به دلیل وجود قطعات متحرک و وابستگی زیاد به پروفیل جریان، از حساسترین تجهیزات اندازهگیری دبی محسوب میشوند و رعایت فاصلههای استاندارد در آنها نقش مهمی در حفظ دقت اندازهگیری دارد.
چه زمانی میتوان از الزامات نصب عبور کرد؟
در بسیاری از پروژهها رعایت کامل فاصلههای توصیهشده عملاً امکانپذیر نیست، از جمله:
- بازسازی شبکههای موجود
- پروژههای Retrofit
- اتاقکهای کوچک ابزار دقیق
- خطوط قدیمی صنعتی
- خطوط انتقال با محدودیت فضا
در چنین شرایطی مهندسین با بررسی شرایط فرآیندی، نوع سیال، دقت مورد نیاز و محدودیتهای اجرایی، بهترین محل نصب را انتخاب میکنند.
راهکارهای جبران کمبود فاصله مستقیم
استفاده از Flow Conditioner
صافکننده جریان یا Flow Conditioner میتواند بخش قابل توجهی از آشفتگی ایجادشده توسط تجهیزات بالادست را کاهش داده و پروفیل جریان را یکنواختتر کند.
استفاده از فلومترهای چندمسیره
فلومترهای Multi Path نسبت به اغتشاش جریان مقاومت بیشتری داشته و در بسیاری از پروژههای حساس انتخاب مناسبی محسوب میشوند.
انتخاب محل نصب مناسبتر
گاهی تنها با جابجایی چند متر از محل نصب، شرایط جریان بهبود یافته و دقت اندازهگیری به شکل قابل توجهی افزایش پیدا میکند.
کالیبراسیون و صحتسنجی دورهای
در پروژههایی که محدودیت نصب وجود دارد، کنترل و بررسی دورهای عملکرد فلومتر اهمیت بیشتری پیدا میکند و میتواند خطاهای احتمالی را شناسایی کند.
نقش تجهیزات فشار در مدیریت خطا
پرشر ترانسمیترها معمولاً حساسیت کمتری نسبت به فاصله مستقیم لوله دارند. با این حال عواملی مانند لرزش، ضربههای فشاری، رسوبگذاری و وجود حباب هوا میتوانند بر عملکرد آنها تأثیرگذار باشند.
به همین دلیل در تجهیزات اندازهگیری فشار، شرایط فرآیندی و نحوه نصب معمولاً اهمیت بیشتری نسبت به فاصله مستقیم لوله دارند.
تجربه عملی در پروژههای آب و فاضلاب
در بسیاری از پروژههای آب و فاضلاب شهری، فضای کافی برای رعایت فاصلههای ایدهآل وجود ندارد. در چنین شرایطی معمولاً فلومترهای الکترومغناطیسی، فلومترهای التراسونیک، دیتالاگرها و سیستمهای پایش آنلاین با در نظر گرفتن شرایط واقعی شبکه نصب میشوند و دقت قابل قبولی ارائه میدهند.
تجربه پروژههای اجرایی نشان داده است که انتخاب صحیح فناوری اندازهگیری، شناخت رفتار هیدرولیکی شبکه و طراحی مناسب محل نصب، اغلب مهمتر از رعایت صرف یک عدد ثابت مانند 10D یا 5D است.
جمعبندی
فاصلههای استاندارد نصب در تجهیزات ابزار دقیق با هدف دستیابی به دقت اعلامشده توسط کارخانه سازنده تعریف شدهاند. با این حال در بسیاری از پروژههای واقعی امکان رعایت کامل این الزامات وجود ندارد و مهندسین ناچار به انتخاب راهکارهای جایگزین هستند.
عدم رعایت فاصله مستقیم لزوماً به معنای عدم عملکرد تجهیز نیست، بلکه معمولاً باعث افزایش عدم قطعیت اندازهگیری و کاهش دقت میشود. استفاده از فناوری مناسب، انتخاب صحیح محل نصب، بهرهگیری از فلومترهای پیشرفته و اجرای اصول مهندسی میتواند بخش قابل توجهی از این خطاها را جبران کند.
به همین دلیل در پروژههای موفق صنعتی، تصمیمگیری درباره محل نصب تجهیزات ابزار دقیق تنها بر اساس اعداد موجود در کاتالوگ انجام نمیشود، بلکه شرایط واقعی فرآیند، نوع سیال، دقت مورد نیاز و محدودیتهای اجرایی نیز در نظر گرفته میشود تا بهترین عملکرد ممکن از سیستم اندازهگیری حاصل شود.
```
