طراحی، ساخت، نصب و راهاندازی پارشال فلوم بتنی در کارخانه کشت و صنعت تکدانه
طراحی و اجرای سازه بتنی پارشال فلوم برای اندازهگیری دبی کانال باز در محدوده طراحی ۱۰ تا ۵۰ لیتر بر ثانیه و تکمیل سامانه با فلومتر اولتراسونیک Endress+Hauser
Design, Construction and Commissioning of a Concrete Parshall Flume at Takdaneh Agro-Industry Plant
خلاصه پروژه
| محل اجرا | کارخانه کشت و صنعت تکدانه |
| نوع پروژه | طراحی، ساخت، نصب، راهاندازی و تحویل سامانه اندازهگیری دبی کانال باز |
| محدوده طراحی پروژه | حداقل ۱۰ تا حداکثر ۵۰ لیتر بر ثانیه |
| سازه اندازهگیری | پارشال فلوم بتنی طراحیشده متناسب با شرایط پروژه |
| تجهیز اندازهگیری | فلومتر کانال باز اولتراسونیک Endress+Hauser |
| اندازهگیری مستقیم | ارتفاع سطح سیال در نقطه مرجع سازه |
| پارامتر محاسباتی | دبی جریان بر اساس رابطه ارتفاع–دبی پارشال فلوم |
| وضعیت پروژه | ساخت، نصب، راهاندازی و بهرهبرداری تکمیل شده است |
مسئله مهندسی پروژه
در کارخانه کشت و صنعت تکدانه، اندازهگیری مستمر دبی عبوری از یک کانال باز موردنیاز بود. نصب یک سنسور سطح بهتنهایی برای تعیین دبی کافی نیست؛ زیرا باید بین ارتفاع سیال و دبی عبوری، یک رابطه هیدرولیکی مشخص و قابل تعریف وجود داشته باشد.
به همین دلیل، پیش از نصب فلومتر یک سازه اولیه اندازهگیری متناسب با محدوده دبی پروژه طراحی شد. کیفیت ساخت سازه بتنی، ابعاد گلوگاه، تراز کف، نحوه اتصال به کانال، موقعیت سنسور و شرایط بالادست و پاییندست، همگی بر عملکرد نهایی سامانه اثر داشتند.
چرا پارشال فلوم انتخاب شد؟
پارشال فلوم از سازههای متداول اندازهگیری دبی در کانالهای باز است. هندسه همگرا، گلوگاه و بخش واگرای آن رابطهای مشخص میان ارتفاع سیال و دبی عبوری ایجاد میکند.
این راهکار با توجه به محدوده دبی موردنظر، وضعیت کانال، امکان اجرای سازه بتنی و قابلیت استفاده از سنسور غیرتماسی انتخاب شد. در طراحی، دبی حداقل و حداکثر، افت تراز، شرایط پاییندست و احتمال غرقابیشدن سازه نیز باید بررسی شوند.
مراحل اجرای پروژه
بررسی شرایط محل
بررسی کانال، مسیر جریان، فضای نصب و محدوده دبی موردنیاز.
طراحی هیدرولیکی
طراحی سازه برای محدوده ۱۰ تا ۵۰ لیتر بر ثانیه.
تهیه نقشه اجرایی
تعیین ابعاد، ترازها، گلوگاه و محل تجهیزات.
قالببندی و بتنریزی
اجرای سازه با توجه به دقت هندسی و یکنواختی سطوح.
کنترل ابعادی
کنترل تراز، گلوگاه، سطوح داخلی و انطباق با طرح.
نصب فلومتر
نصب سنسور اولتراسونیک Endress+Hauser در نقطه مرجع.
تنظیم پارامترها
تعریف نقطه صفر، هندسه سازه و رابطه ارتفاع–دبی.
راهاندازی
بررسی سیگنال، دبی محاسباتی و ورود سامانه به بهرهبرداری.
اصل اندازهگیری دبی
سنسور اولتراسونیک با ارسال پالس به سطح سیال و اندازهگیری زمان رفتوبرگشت موج، فاصله تا سطح را تعیین میکند. پس از تعریف تراز مرجع، این فاصله به ارتفاع سیال تبدیل میشود و کنترلر با استفاده از رابطه ارتفاع–دبی پارشال فلوم، دبی لحظهای را محاسبه میکند.
ارتفاع سطح سیال در نقطه مرجع
دبی لحظهای و در صورت تنظیم، حجم تجمعی
جزئیات حساس طراحی و نصب
- ابعاد گلوگاه: انحراف ابعادی میتواند رابطه ارتفاع–دبی را تغییر دهد.
- تراز کف: ناهمترازی میتواند شرایط جریان را از حالت طراحی خارج کند.
- جریان ورودی: جریان گردابی یا نامتقارن موجب ناپایداری سطح میشود.
- پاییندست: بالا آمدن سطح پاییندست ممکن است سازه را غرقابی کند.
- محل سنسور: سنسور باید در نقطه مرجع صحیح و عمود بر سطح نصب شود.
- رسوب: رسوب یا مواد شناور میتوانند هندسه مؤثر جریان را تغییر دهند.

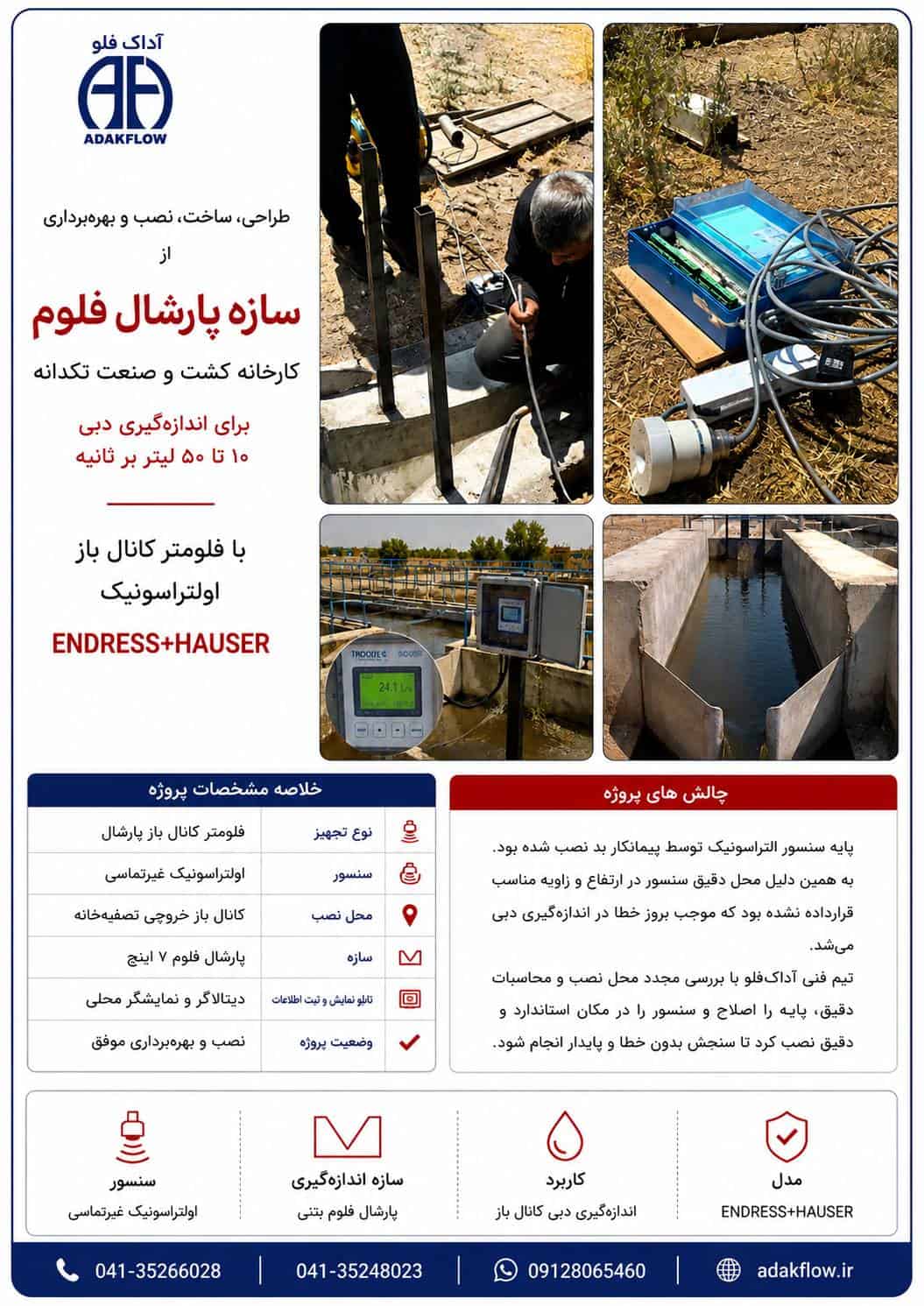

مستندات تصویری پروژه
نتیجه نصب و راهاندازی
پس از تکمیل عملیات عمرانی و کنترل سازه، فلومتر اولتراسونیک Endress+Hauser نصب و پارامترهای اندازهگیری سطح و محاسبه دبی تنظیم شد. با راهاندازی سامانه، ارتفاع سیال در نقطه مرجع بهصورت غیرتماسی اندازهگیری و دبی عبوری بر اساس رابطه تعریفشده سازه محاسبه شد.
تجربه مهندسی پروژه
این پروژه نشان داد که عملکرد فلومتر کانال باز فقط به سنسور وابسته نیست. سازه اولیه، کیفیت بتن، موقعیت نصب سنسور و شرایط هیدرولیکی، همه اجزای یک زنجیره اندازهگیری هستند.
حتی فلومتر مناسب، اگر روی سازهای با ابعاد نادرست یا جریان ورودی ناپایدار نصب شود، الزاماً خروجی قابل اتکایی ارائه نمیکند. به همین دلیل طراحی هیدرولیکی، اجرای عمرانی و ابزار دقیق باید یک سامانه واحد در نظر گرفته شوند.
بازرسی و نگهداری پیشنهادی
- بازدید دورهای گلوگاه و مسیر عبور جریان
- پاکسازی رسوب و مواد جامد
- بررسی پایه نصب و سطح سنسور
- کنترل کابل، گلند و اتصالات
- کنترل نقطه صفر پس از تعمیرات عمرانی
- بررسی وضعیت پاییندست و احتمال غرقاب
این راهکار برای چه پروژههایی قابل بررسی است؟
| شرایط پروژه | ارزیابی اولیه | اقدام مهندسی |
|---|---|---|
| کانال باز ثقلی با امکان اجرای سازه | قابل بررسی | بررسی دبی، ابعاد و ترازها |
| جریان نسبتاً یکنواخت در ورودی | مناسبتر | بررسی طول مستقیم و آرامسازی جریان |
| نوسان شدید سطح پاییندست | نیازمند بررسی | محاسبه احتمال غرقاب |
| رسوبگذاری زیاد | نیازمند بررسی | طراحی دسترسی نظافت |
| نبود فضای کافی | احتمالاً نامناسب | بررسی روش جایگزین |
پرسشهای متداول
آیا سنسور اولتراسونیک مستقیماً دبی را اندازه میگیرد؟
خیر. ابتدا ارتفاع سطح اندازهگیری و سپس دبی بر اساس رابطه سازه محاسبه میشود.
چرا دقت ساخت بتن اهمیت دارد؟
زیرا رابطه دبی بر اساس هندسه مشخص سازه تعریف میشود.
آیا محدوده ۱۰ تا ۵۰ لیتر بر ثانیه عمومی است؟
خیر. این بازه مخصوص طراحی همین پروژه است.
آیا سنسور را میتوان در هر نقطه نصب کرد؟
خیر. محل نصب باید با نقطه مرجع هیدرولیکی سازه منطبق باشد.
جمعبندی مهندسی
در پروژه کارخانه کشت و صنعت تکدانه، اندازهگیری دبی کانال باز بهصورت یک سامانه کامل شامل طراحی هیدرولیکی، ساخت سازه بتنی، کنترل ابعادی، نصب ابزار دقیق و راهاندازی اجرا شد.
پارشال فلوم برای محدوده طراحی ۱۰ تا ۵۰ لیتر بر ثانیه ساخته و سپس فلومتر اولتراسونیک Endress+Hauser نصب شد. این پروژه نشان میدهد کیفیت سازه و شرایط هیدرولیکی بهاندازه انتخاب فلومتر اهمیت دارند.
