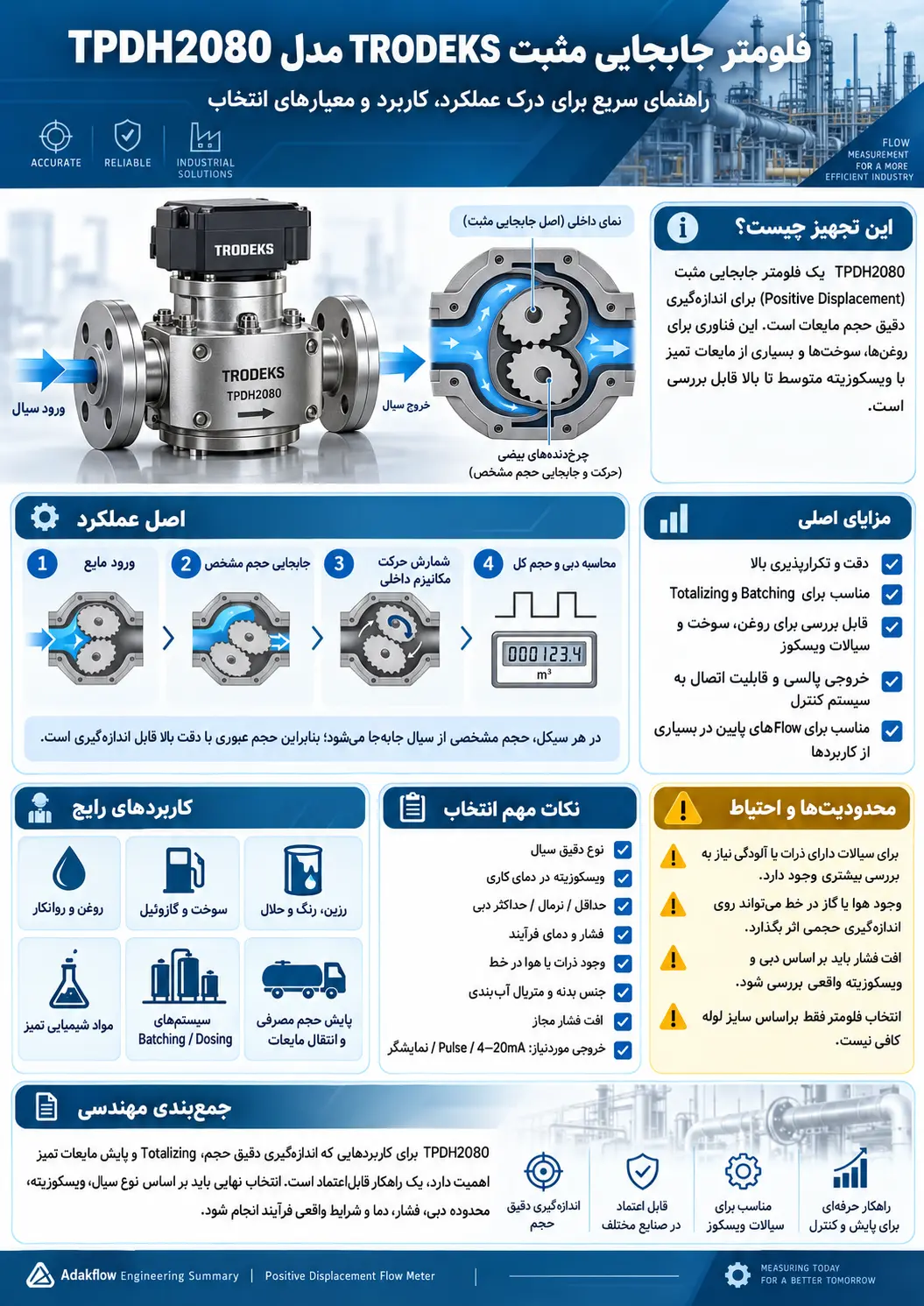

فلومتر جابه‌جایی مثبت یکی از فناوری‌های مهم برای اندازه‌گیری مستقیم حجم مایعات است. در این روش، سیال از یک Measuring Chamber عبور می‌کند و باعث حرکت عناصر داخلی می‌شود. هر حرکت یا سیکل، حجم مشخصی از مایع را جابه‌جا می‌کند و تعداد سیکل‌ها با حجم کل عبوری ارتباط دارد. این تفاوت باعث می‌شود Positive Displacement Meter از نظر اصل اندازه‌گیری با فناوری‌هایی مانند Turbine، Magnetic، Ultrasonic یا Vortex متفاوت باشد.
یکی از محصولات مرتبط در این خانواده، فلومتر جابه‌جایی مثبت TRODEKS مدل TPDH2080 است که برای کاربردهای انتقال، Batching، Totalizing و پایش حجم مایعات قابل بررسی است. نوع دقیق مکانیزم داخلی، Flow Range، Accuracy، Material و Output باید برای Variant سفارش‌شده از Datasheet رسمی تأیید شود.
- فلومتر Positive Displacement چگونه کار می‌کند؟
- Oval Gear Flow Meter چیست؟
- چرا PD Meter برای مایعات ویسکوز قابل بررسی است؟
- اثر ویسکوزیته بر Accuracy و Pressure Drop
- چه سیالاتی مناسب یا نامناسب‌اند؟
- آیا Straight Run لازم است؟
- مقایسه Oval Gear با Turbine Flow Meter
- مقایسه Positive Displacement با Coriolis
- خطاهای رایج در انتخاب و نصب
- اطلاعات لازم برای انتخاب فلومتر
- پرسش‌های متداول
فلومتر جابه‌جایی مثبت چگونه کار می‌کند؟
در Positive Displacement Flow Meter، حجم سیال به واحدهای مشخص و تکرارشونده تقسیم می‌شود. حرکت عناصر مکانیکی داخل Measuring Chamber با مقدار مایع عبوری ارتباط مستقیم دارد.
| ۱. ورود مایع سیال وارد محفظه اندازه‌گیری می‌شود. | ۲. جابه‌جایی حجم مشخص مکانیزم داخلی مقدار مشخصی از مایع را بین ورودی و خروجی منتقل می‌کند. | ۳. شمارش سیکل Rotation یا حرکت عناصر داخلی توسط Pickup یا Sensor ثبت می‌شود. | ۴. Flow و Total تعداد سیکل‌ها برای محاسبه Volume و دبی حجمی استفاده می‌شود. |
Oval Gear Flow Meter چیست؟
Oval Gear یکی از شناخته‌شده‌ترین ساختارهای خانواده Positive Displacement است. در این طراحی معمولاً دو Gear بیضوی داخل یک Chamber با Clearance مشخص دوران می‌کنند. با دوران Gearها، حجم‌های مشخصی از مایع بین Gear و بدنه به سمت خروجی منتقل می‌شود.
از آنجا که مقدار جابه‌جایی در هر سیکل مشخص است، Rotation می‌تواند به Pulse، Frequency، Total Volume و Flow Rate تبدیل شود.
چرا فلومتر جابه‌جایی مثبت برای مایعات ویسکوز مناسب است؟
یکی از دلایل استفاده گسترده PD Flow Meter در روغن‌ها و مایعات ویسکوز، ماهیت حجمی اندازه‌گیری است. در بسیاری از طراحی‌ها، افزایش ویسکوزیته می‌تواند Internal Slip از Clearanceهای داخلی را کاهش دهد و رفتار Meter را در دبی‌های پایین بهبود دهد. با این حال، این موضوع به معنی «استقلال کامل از ویسکوزیته» نیست.
ویسکوزیته هم‌زمان می‌تواند:
- Pressure Drop را افزایش دهد.
- Torque موردنیاز برای چرخش مکانیزم را افزایش دهد.
- Minimum Flow قابل استفاده را تغییر دهد.
- Flow Range و Turndown واقعی را تغییر دهد.
- نیاز به Calibration متناسب با سیال واقعی را ایجاد کند.
ویسکوزیته چه اثری بر دقت و عملکرد فلومتر دارد؟
Viscosity یکی از پارامترهای اصلی در انتخاب Gear Meter است. اثر آن معمولاً از طریق Internal Leakage، Mechanical Drag و Pressure Drop دیده می‌شود.
| شرایط | اثر احتمالی | اقدام مهندسی |
|---|---|---|
| ویسکوزیته بسیار پایین | افزایش Internal Slip در بعضی طراحی‌ها | بررسی Minimum Viscosity و Clearance طراحی Meter |
| ویسکوزیته متوسط | معمولاً شرایط مناسب برای بسیاری از PD Meterها | کنترل Flow Range و Calibration |
| ویسکوزیته بالا | افزایش Pressure Drop و Torque | بررسی ΔP و سایز مناسب Meter |
| ویسکوزیته متغیر با دما | تغییر رفتار Meter در طول بهره‌برداری | محاسبه Viscosity در Minimum و Maximum Temperature |
افت فشار در Oval Gear و Positive Displacement Flow Meter
وجود عناصر مکانیکی و Clearanceهای داخلی باعث می‌شود Pressure Drop در PD Meter صفر نباشد. مقدار افت فشار تابع موارد زیر است:
- ویسکوزیته سیال
- Flow Rate
- سایز Meter
- طراحی داخلی
- Clearance
- نوع Gear یا Rotor
- Density
چه مایعاتی برای Positive Displacement Meter قابل بررسی هستند؟
| روغن و روانکار Lubricating Oil، Hydraulic Oil و بسیاری از روغن‌های صنعتی تمیز. | سوخت‌ها Diesel، Fuel Oil و سایر سوخت‌های مایع در صورت سازگاری متریال و شرایط فرآیند. | رزین و مواد شیمیایی Resin، Solvent، Paint، Ink و مواد اولیه مایع در صورت تمیزی کافی. | Batching و Dosing کاربردهایی که Totalized Volume یا مقدار مشخص هر Batch اهمیت دارد. |
چه سیالاتی نیازمند احتیاط بیشتری هستند؟
- مایعات دارای ذرات جامد یا مواد ساینده
- Slurry
- سیالات دارای Gas Entrapment یا حباب زیاد
- مایعاتی که کریستالیزه یا جامد می‌شوند
- سیالات پلیمری که ممکن است داخل Meter خشک یا Cure شوند
- سیالات خورنده بدون Material Compatibility مناسب
وجود هوا یا گاز در مایع چه اثری دارد؟
Positive Displacement Meter حجمی را که از Measuring Chamber عبور می‌کند ثبت می‌کند. اگر هوا یا گاز همراه مایع وارد Meter شود، ممکن است حجم Gas نیز به‌عنوان بخشی از Volume عبوری ثبت شود.
در انتقال سوخت، روغن یا مواد شیمیایی، Air Elimination، Venting صحیح و جلوگیری از Cavitation یا Gas Release می‌تواند برای دقت سیستم مهم باشد.
آیا فلومتر جابه‌جایی مثبت به Straight Run نیاز دارد؟
PD Meterها معمولاً نسبت به Velocity Profile و Swirl حساسیت کمتری از Turbine، Vortex یا برخی Velocity Meterها دارند، زیرا اصل اندازه‌گیری آن‌ها بر Displacement حجم استوار است.
با این حال نباید برای TPDH2080 یا هر مدل دیگر بدون Manual سازنده نتیجه گرفت که Straight Run «اصلاً لازم نیست». آرایش Valve، Strainer، Pump، Air Eliminator و تجهیزات بالادست باید براساس Installation Manual همان Meter انجام شود.
آیا نصب Strainer قبل از Oval Gear Flow Meter لازم است؟
Gear Meterها معمولاً Clearance داخلی محدودی دارند. وجود ذرات می‌تواند باعث:
- Jamming مکانیزم
- افزایش سایش
- Damage به Gear یا Rotor
- افزایش Torque
- کاهش Repeatability
بنابراین در بسیاری از کاربردها Filtration یا Strainer مناسب قابل بررسی است. Mesh یا Micron Rating نباید حدس زده شود و باید از Manual سازنده تعیین شود.
تفاوت Oval Gear و Turbine Flow Meter چیست؟
| معیار | Positive Displacement / Oval Gear | Turbine Flow Meter |
|---|---|---|
| اصل اندازه‌گیری | جابه‌جایی مستقیم حجم | اندازه‌گیری سرعت جریان توسط Rotor |
| مایعات ویسکوز | در بسیاری از کاربردها مناسب‌تر | معمولاً برای Low Viscosity مناسب‌تر |
| Low Flow | می‌تواند مزیت داشته باشد | وابسته به Minimum Rotor Speed و Range |
| Straight Run | معمولاً حساسیت کمتر | پروفیل جریان اهمیت بیشتری دارد |
| ذرات جامد | معمولاً نامطلوب | معمولاً نامطلوب |
| Pressure Drop | باید با Viscosity بررسی شود | باید با Flow و طراحی Rotor بررسی شود |
| قطعات متحرک | دارد | دارد |
برای مایعات تمیز و کم‌ویسکوزیته، فلومتر توربینی مایع TRODEKS سری TTFSS نیز می‌تواند به‌عنوان فناوری جایگزین بررسی شود.
Positive Displacement یا Coriolis؟
PD و Coriolis هر دو می‌توانند برای اندازه‌گیری دقیق مایعات استفاده شوند، اما پارامتر پایه آن‌ها متفاوت است.
| موضوع | Positive Displacement | Coriolis |
|---|---|---|
| اندازه‌گیری پایه | Volume | Mass Flow |
| Density Measurement | معمولاً مستقل / خارجی | در بسیاری از Coriolis Meterها قابل اندازه‌گیری است. |
| قطعات متحرک در مسیر | معمولاً دارد | Rotor / Gear ندارد |
| مایعات ویسکوز | کاربرد گسترده | قابل بررسی؛ Pressure Drop باید کنترل شود. |
| Cost / Complexity | وابسته به سایز و طراحی | معمولاً سیستم پیچیده‌تر و گران‌تر |
آیا PD Flow Meter برای دبی پایین مناسب است؟
یکی از مزایای بالقوه Gear Meterها توانایی اندازه‌گیری Flowهای پایین است، اما Minimum Flow یک Specification عمومی نیست. Qmin تابع موارد زیر است:
- Meter Size
- Viscosity
- Clearance
- Mechanical Drag
- Pickup Resolution
- Accuracy Requirement
بنابراین انتخاب Meter Oversize فقط براساس Line Size می‌تواند باعث شود دبی واقعی پروژه پایین‌تر از محدوده مناسب Meter قرار گیرد.
چرا انتخاب فلومتر فقط براساس سایز لوله اشتباه است؟
یکی از رایج‌ترین خطاهای انتخاب فلومتر این است که مثلاً چون خط DN50 است، فلومتر نیز بدون بررسی Flow Range به‌صورت DN50 انتخاب شود.
در PD Meter، ابتدا باید Min / Normal / Max Flow واقعی مشخص شود. سپس Meter Size باید طوری انتخاب شود که Operating Point در بخش مناسب Range قرار گیرد.
چرا Positive Displacement برای Batching و Totalizing استفاده می‌شود؟
از آنجا که هر سیکل Meter با یک Displaced Volume مرتبط است، Pulse Output می‌تواند برای Totalizing و Batching مناسب باشد.
در سیستم‌های صنعتی، Pulse می‌تواند به تجهیزات زیر ارسال شود:
- Batch Controller
- PLC
- Totalizer
- Data Logger
- SCADA
وجود 4–20mA، RS485، Display یا سایر Interfaceها باید برای Transmitter / Variant دقیق تأیید شود.
خطاهای رایج در انتخاب و نصب PD Flow Meter
| اشتباه | پیامد احتمالی | راهکار |
|---|---|---|
| انتخاب فقط براساس DN | Oversizing یا عملکرد نامناسب در Low Flow | انتخاب براساس Min / Normal / Max Flow |
| عدم اعلام Viscosity | خطا در Range و Pressure Drop | اعلام Viscosity در Operating Temperature |
| وجود ذرات بدون Filtration | Wear یا Jamming | بررسی Strainer طبق Manual |
| وجود هوا در خط | خطای Volumetric Measurement | Air Elimination و Venting مناسب |
| بی‌توجهی به ΔP | افت فشار زیاد یا مشکل Pump | بررسی Pressure Drop Curve |
| استفاده برای سیال Hardening | قفل‌شدن Gear / Rotor | Flush / Cleaning Strategy یا فناوری جایگزین |
برای انتخاب فلومتر جابه‌جایی مثبت چه اطلاعاتی لازم است؟
| نوع دقیق سیال نام ماده و ترکیب واقعی آن | Viscosity در دمای واقعی کار | Min / Normal / Max Flow سه نقطه اصلی Sizing |
| Operating Temperature Minimum / Normal / Maximum | Operating Pressure و Maximum Design Pressure | Density برای محاسبات فرآیندی |
| وجود Solids نوع، اندازه و مقدار ذرات | Gas Entrapment وجود هوا، کف یا گاز آزاد | Material Compatibility Body، Rotor/Gear، Shaft، Bearing و Seal |
| Process Connection NPT، BSP، Flanged یا اتصال دیگر | Accuracy Requirement Process Monitoring، Batching یا Fiscal | Output Pulse، 4–20mA، Display یا Communication |
فلومتر TRODEKS TPDH2080 در این انتخاب چه جایگاهی دارد؟
TRODEKS TPDH2080 در خانواده Positive Displacement قرار می‌گیرد و برای اندازه‌گیری حجمی مایعات در کاربردهایی مانند انتقال، Batching، Totalizing، روغن، روانکار، سوخت و برخی سیالات فرآیندی قابل بررسی است.
برای انتخاب نهایی باید موارد زیر از Datasheet همان Variant تأیید شوند:
- نوع دقیق مکانیزم داخلی
- Accuracy
- Repeatability
- Flow Range هر سایز
- Minimum / Maximum Viscosity
- Pressure Drop
- Pressure Rating
- Temperature Rating
- Body Material
- Rotor / Gear Material
- Bearing / Shaft
- Seal Options
- Pulse Factor
- 4–20mA / RS485 / Display
- Ex Approval
- هرگونه Custody Transfer Approval
پرسش‌های متداول
محصولات و منابع مرتبط
- فلومتر جابه‌جایی مثبت TRODEKS مدل TPDH2080 — محصول مرتبط با اندازه‌گیری حجمی مایعات، روغن‌ها، سوخت‌ها و Batching.
- فلومتر توربینی مایع TRODEKS سری TTFSS — فناوری قابل مقایسه برای مایعات تمیز و عمدتاً کم‌ویسکوزیته.
- راهنمای انتخاب فناوری مناسب فلومتر برای سیالات مختلف — مقایسه اصول انتخاب فناوری براساس نوع سیال و فرآیند.
منابع فنی
- صفحه فنی TRODEKS TPDH2080 در ADAKFLOW
- منابع مهندسی Positive Displacement Gear Meter و Oval Gear Meter
- راهنماهای انتخاب Meter براساس Viscosity، Flow Range، Pressure Drop و Contamination
جمع‌بندی مهندسی
فلومتر جابه‌جایی مثبت یکی از فناوری‌های مهم برای اندازه‌گیری مستقیم حجم مایعات است و در کاربردهای روغن، روانکار، سوخت، رزین، مواد شیمیایی و Batching می‌تواند گزینه مناسبی باشد.
اما انتخاب صحیح آن فقط با دیدن عبارت «مایع ویسکوز» انجام نمی‌شود. Viscosity در دمای واقعی کار، Min / Normal / Max Flow، Pressure Drop، وجود ذرات یا هوا، Material Compatibility، Temperature، Pressure و Accuracy Requirement باید قبل از انتخاب مدل بررسی شوند.
در مقایسه با Turbine، PD Meter معمولاً برای مایعات ویسکوز و Low Flow مزیت بیشتری دارد، اما دارای مکانیزم متحرک است و نسبت به آلودگی سیال حساس است. در پروژه‌هایی که Mass Flow مستقیم، Density Measurement یا حذف Gear / Rotor اهمیت دارد، Coriolis نیز باید بررسی شود.
برای انتخاب فلومتر روغن یا مایع ویسکوز، فقط سایز لوله را اعلام نکنید
نام دقیق سیال، Viscosity در دمای کاری، Density، حداقل و حداکثر Flow، فشار، دما، وجود ذرات یا هوا، افت فشار مجاز، Material، Process Connection و Output موردنیاز را مشخص کنید تا فناوری و سایز مناسب برای پروژه بررسی شود.
