فلومتر دنده ای بیضوی مدل TGF100
فلومتر چرخدنده بیضوی TRODEKS مدل TGF100 یک فلومتر جابجایی مثبت (Positive Displacement Flow Meter) با دقت بالا است که برای اندازهگیری دقیق مایعات تمیز با ویسکوزیته پایین تا بالا طراحی شده است. این تجهیز با استفاده از دو چرخدنده بیضوی ماشینکاریشده (Oval Gear)، حجم واقعی سیال عبوری را بهصورت مستقیم اندازهگیری کرده و حتی در دبیهای بسیار پایین نیز دقت، پایداری و تکرارپذیری فوقالعادهای ارائه میدهد.
ساختار مکانیکی دقیق و طراحی مقاوم TGF100 موجب شده است تا این فلومتر در برابر تغییرات فشار، دما و ویسکوزیته عملکردی پایدار داشته باشد و با افت فشار کم، طول عمر بالا و نیاز حداقلی به تعمیر و نگهداری، گزینهای مطمئن برای اندازهگیری انواع سیالات صنعتی باشد.
فلومتر TGF100 برای اندازهگیری پیوسته (Continuous Measurement) یا سیستمهای بچینگ (Batching Systems) طراحی شده و در صنایع نفت، گاز، پتروشیمی، شیمیایی، رنگ و رزین، صنایع غذایی، دارویی، آرایشی و بهداشتی، روانکارها و سایر فرآیندهایی که نیازمند اندازهگیری حجمی دقیق هستند، کاربرد گستردهای دارد. همچنین قابلیت تجهیز به خروجی پالسی، 4-20 میلیآمپر، RS485 و اتصال به سیستمهای PLC، DCS و SCADA، این محصول را به انتخابی ایدهآل برای سیستمهای اتوماسیون صنعتی تبدیل کرده است.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
تصمیم ۳۰ ثانیهای
TGF100 چه زمانی انتخاب مناسبی است؟
- مایع تمیز و قابل عبور از مکانیزم چرخدنده است.
- اندازهگیری مستقیم حجم اهمیت دارد.
- ویسکوزیته سیال متوسط یا بالا است.
- دبی پایین یا متوسط باید با تکرارپذیری مناسب اندازهگیری شود.
- Batching یا Totalizing موردنیاز است.
- Pulse Output یا سیگنال فرآیندی برای PLC لازم است.
چه زمانی بررسی بیشتری لازم است؟
- سیال دارای ذرات جامد یا آلودگی ساینده است.
- ویسکوزیته با دما شدیداً تغییر میکند.
- افت فشار مجاز خط محدود است.
- مایع احتمال کریستالیزهشدن یا گیرکردن دارد.
- نیاز به Custody Transfer رسمی وجود دارد.
- سیال بسیار خورنده است.
TGF100 چگونه دبی را اندازهگیری میکند؟
در فلومتر Oval Gear، جریان مایع باعث چرخش دو روتور بیضوی داخل محفظه میشود. در هر سیکل چرخش، حجم تقریباً مشخصی از مایع بین روتورها و بدنه محبوس شده و از ورودی به خروجی منتقل میشود.
با شمارش تعداد سیکلها و دانستن حجم جابهجاشده در هر سیکل، حجم تجمعی تعیین میشود. نرخ تغییر این حجم نسبت به زمان نیز برای محاسبه دبی لحظهای مورد استفاده قرار میگیرد.
01
ورود سیال سیال وارد محفظه اندازهگیری میشود.02
چرخش Gear جریان باعث چرخش روتورهای بیضوی میشود.03
جابجایی حجم حجم مشخصی در هر سیکل منتقل میشود.04
Flow + Total دبی و حجم تجمعی محاسبه میشوند.پارامتر مستقیم و محاسباتی
اندازهگیری پایه
Displaced Volume
مکانیزم PD تعداد حجمهای مشخص جابهجاشده توسط روتورها را ثبت میکند.
خروجی فرآیندی
Flow Rate / Total
از تعداد سیکلها در واحد زمان، دبی لحظهای و از مجموع سیکلها، حجم تجمعی تعیین میشود.
چرا Positive Displacement؟
فلومترهای PD برخلاف بسیاری از فلومترهای سرعتی، ابتدا سرعت متوسط کل مقطع را محاسبه نمیکنند. سیال در محفظههای حجمی مشخص جابهجا میشود و همین ویژگی باعث میشود این فناوری در بسیاری از کاربردهای مایعات ویسکوز و اندازهگیری حجم عملکرد مناسبی داشته باشد.
اندازهگیری مستقیم حجم مکانیزم دستگاه حجم مشخصی را در هر سیکل عبور میدهد.
مایعات ویسکوز در بسیاری از کاربردهای روغن و مایعات غلیظ، PD انتخاب قابلبررسی است.
Straight Run کمتر نسبت به بسیاری از فناوریهای سرعتی وابستگی کمتری به پروفایل جریان دارد.
Batching Pulse و Totalized Volume میتوانند در سیستمهای Batch استفاده شوند.
انتخاب سریع بر اساس نوع سیال
| نوع سیال | وضعیت | نکته انتخاب |
|---|---|---|
| روغنهای روانکار و هیدرولیک | مناسب | ویسکوزیته، دما و رنج دبی بررسی شود. |
| سوختهای مایع | قابل بررسی | متریال Seal، الزامات منطقه خطرناک و تأییدیه موردنیاز بررسی شود. |
| رزین، شربت، روغن خوراکی و مایعات ویسکوز | مناسب | Viscosity Range و افت فشار باید بررسی شوند. |
| مایعات بسیار کمویسکوز | مشروط | Internal Leakage و محدوده عملکرد مدل اهمیت بیشتری پیدا میکند. |
| مایع حاوی جامدات ساینده | عموماً نامناسب | ذرات میتوانند روتورها و کلیرنس داخلی را آسیب بزنند یا قفل کنند. |
| اسید و قلیا | مشروط | تمام Wetted Parts و Seal باید از نظر Chemical Compatibility بررسی شوند. |
کاربردهای اصلی
روغنهای صنعتی
روغن روانکار
سوختهای مایع
رزین و پلیمر
رنگ و پوشش
حلالهای سازگار
روغن خوراکی
شربت و ملاس
مواد شوینده
مواد اولیه مایع
Batching Skid
بارگیری و انتقال مایع
اتصال به سیستم کنترل و بچینگ
TGF100
→
Pulse / Transmitter
→
Batch Controller / PLC
→
Valve / Pump
Pulse Output میتواند برای شمارش حجم، Totalizing و سیستمهای Batch استفاده شود. 4–20mA و سایر Interfaceها باید براساس پیکربندی واقعی TGF100 تأیید شوند.
انتخاب متریال؛ فقط جنس بدنه کافی نیست
در متن اولیه برای TGF100 بدنههایی مانند چدن، فولاد ریختهگری و استنلس استیل ذکر شدهاند. اما انتخاب برای یک ماده شیمیایی یا حلال تنها بر اساس Body Material انجام نمیشود.
Body
جنس بدنه فلومتر
جنس بدنه فلومتر
Oval Gears
متریال روتورهای داخلی
متریال روتورهای داخلی
Shaft / Bearing
اجزای مکانیکی در تماس
اجزای مکانیکی در تماس
Seal / O-Ring
سازگاری با ماده، دما و حلال
سازگاری با ماده، دما و حلال
افت فشار در TGF100
فلومتر Positive Displacement دارای قطعات مکانیکی در مسیر جریان است و برای چرخاندن روتورها به اختلاف فشار نیاز دارد. بنابراین بهتر است بهجای عبارت «بدون افت فشار» یا «افت فشار بسیار کم» بهصورت مطلق، افت فشار واقعی در نقطه کاری بررسی شود.
افت فشار تابع سایز فلومتر، دبی، ویسکوزیته، چگالی و طراحی داخلی است و در مایعات بسیار ویسکوز میتواند یکی از پارامترهای مهم انتخاب باشد.

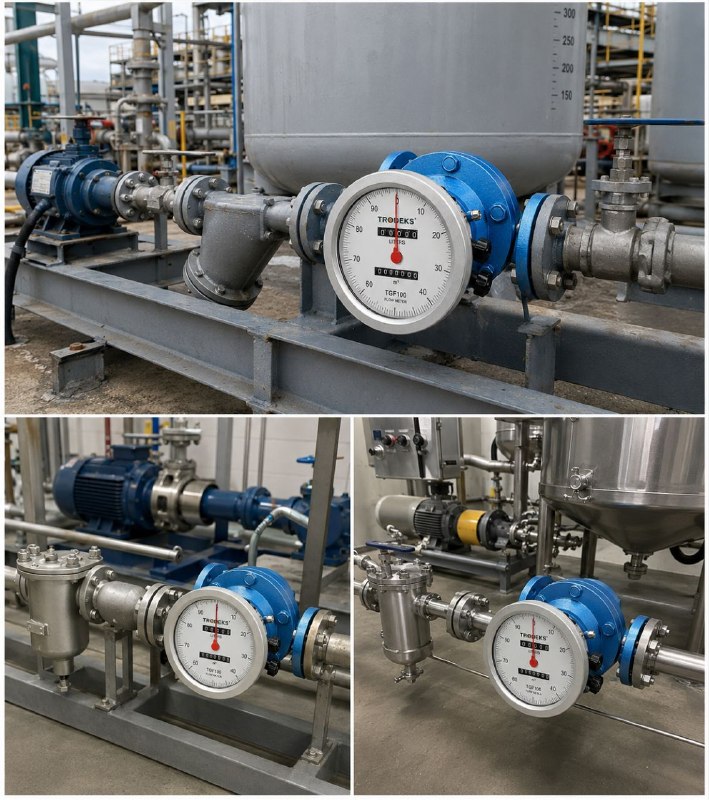

نکات کلیدی نصب
Strainer در بسیاری از کاربردها استفاده از فیلتر مناسب بالادست برای حفاظت از Gearها اهمیت دارد.
Air / Gas وجود گاز یا حباب میتواند باعث خطا در اندازهگیری حجم مایع شود.
Flow Direction جهت نصب مطابق فلش بدنه و دستورالعمل سازنده رعایت شود.
Viscosity ویسکوزیته واقعی در دمای کاری، نه فقط مقدار در دمای آزمایشگاه، استفاده شود.
Pressure Drop افت فشار در Min / Normal / Max Flow بررسی شود.
Bypass در سرویسهای حساس، طراحی Bypass میتواند تعمیر و سرویس را سادهتر کند.
قاعده راهاندازی: پیش از اصلاح ضریب Meter Factor یا تنظیم خروجی، ابتدا نوع سیال، ویسکوزیته واقعی، وجود هوا، وضعیت فیلتر، جهت نصب، آزادبودن روتورها و صحت Pulse Scaling بررسی شود.
مزایا و محدودیتهای مهندسی
مزایا
- اندازهگیری مستقیم حجم
- مناسب برای بسیاری از مایعات ویسکوز
- تکرارپذیری مناسب در کاربرد صحیح
- قابل استفاده برای Totalizing و Batching
- وابستگی کمتر به Straight Run نسبت به بسیاری از فلومترهای سرعتی
- امکان خروجی Pulse و Interfaceهای جانبی طبق نسخه
- قابل استفاده در محدودههای دبی پایین در مدل مناسب
محدودیتها
- دارای قطعات متحرک در تماس با سیال
- ذرات جامد میتوانند به مکانیزم آسیب بزنند.
- افت فشار باید بررسی شود.
- ویسکوزیته بر عملکرد و افت فشار اثر دارد.
- برای مایعات بسیار کمویسکوز Internal Leakage اهمیت پیدا میکند.
- نیازمند بررسی دورهای روتورها، Bearings و Sealها است.
آیا TGF100 برای Custody Transfer مناسب است؟
فناوری Positive Displacement بهطور کلی در بسیاری از سامانههای اندازهگیری تجاری و انتقال مالکیت استفاده میشود، اما این موضوع به معنی تأیید خودکار TGF100 برای Custody Transfer نیست.
اگر پروژه دارای الزام قانونی یا تجاری برای Custody Transfer است، Accuracy Class، Approval، استاندارد اندازهشناسی، Meter Proving، شرایط Installation و گواهی مدل دقیق باید جداگانه تأیید شوند.
چه زمانی فناوری دیگری مناسبتر است؟
Coriolis
اگر Mass Flow مستقیم، Density یا دقت بالاتر مستقل از ویسکوزیته اهمیت دارد، Coriolis باید بررسی شود.
Electromagnetic
برای مایعات رسانا و خطوطی که عدم وجود قطعات متحرک اولویت دارد، Magnetic Flow Meter ممکن است مناسبتر باشد.
Ultrasonic
در پروژههایی که افت فشار بسیار پایین و نبود قطعات متحرک اهمیت دارد، فناوری Ultrasonic قابل مقایسه است.
اطلاعات لازم پیش از انتخاب و سفارش
نام دقیق سیال
Viscosity در دمای کاری
Density
Min Flow
Normal Flow
Max Flow
دمای فرآیند
فشار فرآیند
افت فشار مجاز
نوع اتصال
متریال Wetted Parts
Pulse / 4–20mA / Display
پرسشهای متداول
جمعبندی مهندسی
TRODEKS TGF100 یک فلومتر Positive Displacement از نوع Oval Gear برای اندازهگیری حجمی مایعات است. این فناوری بهویژه در بسیاری از کاربردهای روغن، سوخت، رزین، مواد شیمیایی سازگار، شربت و سایر مایعات ویسکوز میتواند انتخاب مناسبی باشد.
انتخاب صحیح TGF100 فقط به سایز خط وابسته نیست. ویسکوزیته در دمای واقعی فرآیند، حداقل و حداکثر دبی، فشار، افت فشار مجاز، وجود ذرات، سازگاری متریالهای داخلی، نوع Seal و خروجی موردنیاز باید پیش از تعیین مدل نهایی بررسی شوند.
منابع و اعتبار اطلاعات
برند و مدل: TRODEKS TGF100
نوع تجهیز: Oval Gear Positive Displacement Flow Meter
اصل اندازهگیری: Positive Displacement
پارامتر پایه: Displaced Volume
خروجیهای مورد اشاره: Pulse، 4–20mA، Local Display و Totalizer طبق پیکربندی
تهیه محتوا: واحد مهندسی آداکفلو
مواردی که باید با Datasheet مدل دقیق تأیید شوند: Flow Range هر سایز، Accuracy، Repeatability، Maximum Viscosity، Minimum Viscosity، Pressure Rating، Temperature Rating، Pressure Drop، Body Material، Gear Material، Shaft/Bearing Material، Seal Options، Pulse Factor، 4–20mA، نوع نمایشگر، Totalizer، Ex Approval، اتصال فرآیندی و هرگونه Approval مربوط به Custody Transfer.
- صنایع نفت، گاز و پتروشیمی
- پالایشگاهها و واحدهای فرآورش نفت
- پایانههای ذخیرهسازی، انتقال و توزیع سوخت
- خطوط بارگیری و تخلیه تانکر، واگن و کشتی
- صنایع شیمیایی و تولید انواع مواد شیمیایی
- صنایع رنگ، رزین، چسب و حلال
- صنایع پلیمر، پلاستیک و لاستیک
- تولید و توزیع روغنهای روانکار، هیدرولیک و گریس
- صنایع غذایی و نوشیدنی
- تولید روغنهای خوراکی، شربت، ملاس، شکلات مایع و افزودنیهای غذایی
- صنایع دارویی، آرایشی و بهداشتی
- صنایع کاغذ، خمیر کاغذ و سلولزی
- صنایع نساجی، چاپ و رنگرزی
- صنایع چاپ، مرکب و پوششهای صنعتی
- نیروگاهها و واحدهای تولید انرژی
- صنایع فولاد، معادن، سیمان و فلزات
- صنایع دریایی، بنادر و کشتیسازی
- صنایع خودروسازی و قطعهسازی
- سیستمهای هیدرولیک، روانکاری و انتقال روغن
- کارخانههای تولید ماشینآلات صنعتی
- واحدهای اختلاط (Mixing) و بلِندینگ (Blending)
- سیستمهای دوزینگ (Dosing) و بچینگ (Batching)
- خطوط پرکن، بستهبندی و توزیع مایعات
- سیستمهای انتقال، توزیع و تحویل مایعات
- اندازهگیری و کنترل مصرف مواد اولیه در خطوط تولید
- کنترل و پایش فرآیندهای صنعتی
- سیستمهای اندازهگیری تجاری و انتقال مالکیت (Custody Transfer)
- آزمایشگاههای تحقیقاتی، مراکز تست و کالیبراسیون
- مراکز تحقیق و توسعه (R&D)
- صنایع نظامی، دفاعی و هوافضا
- دانشگاهها، مراکز آموزشی و پژوهشی
- پروژههای اتوماسیون صنعتی
- سیستمهای PLC، DCS، RTU و SCADA
- اسکیدهای فرآیندی (Process Skid) و پکیجهای اندازهگیری
- صنایع قیر، آسفالت و فرآوردههای سنگین
- اندازهگیری انواع مایعات تمیز، نیمهچسبناک و سیالات با ویسکوزیته بالا
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
مشخصات اندازهگیری
| پارامتر | مشخصات |
|---|---|
| دقت اندازهگیری | ±0.5% یا ±0.2% |
| سایز خط | DN10 تا DN200 |
| سایزهای خاص | 6mm و 8mm (در جنس استنلس استیل) |
| تکرارپذیری | کمتر از یکسوم خطای پایه فلومتر |
| خروجی | Pulse / 4–20mA |
| نمایشگر | نمایش دبی لحظهای و حجم تجمعی (Totalizer) |
| واحد اندازهگیری | لیتر (L) یا مترمکعب (m³) |
| محدوده ویسکوزیته | 0 تا 2000 mPa.s |
| دمای محیط | -40 تا +50°C |
| دمای فرآیند | استاندارد تا 100°C، حداکثر تا 280°C (بسته به مدل) |
| فشار کاری | 1.6 / 2.5 / 4.0 / 6.3 MPa |
| درجه حفاظت | NEMA 4 / IP65 |
| استاندارد ضد انفجار | Exia II CT5 / Exd II BT4 |
متریالهای قابل انتخاب
| تیپ | متریال بدنه | چرخدنده بیضوی | محور / بوش | فشار کاری |
|---|---|---|---|---|
| TGF100-A | چدن | چدن | Ball Bearing | 1.6 MPa |
| TGF100-E | فولاد ریختهگری | چدن یا استنلس استیل | Ball Bearing | تا 6.3 MPa (بسته به سایز) |
| TGF100-Q | چدن | آلومینیوم آلیاژی | گرافیت | 1.6 MPa |
| TGF100-B / TGF100-C | استنلس استیل | استنلس استیل | گرافیت | 1.6 یا 2.5 MPa |
| TGF100-L | آلومینیوم آلیاژی | چدن یا آلومینیوم آلیاژی | گرافیت یا Ball Bearing | 1.6 MPa |
بازه دبی بر اساس سایز
| سایز | محدوده دبی تقریبی |
|---|---|
| DN10 | 0.04 تا 0.4 m³/h |
| DN15 | 0.15 تا 1.5 m³/h |
| DN20 | 0.3 تا 3 m³/h |
| DN25 | 0.6 تا 6 m³/h |
| DN40 | 1.5 تا 15 m³/h |
| DN50 | 2.4 تا 24 m³/h |
| DN65 | 4 تا 40 m³/h |
| DN80 | 6 تا 60 m³/h |
| DN100 | 10 تا 100 m³/h |
| DN150 | 19 تا 190 m³/h |
| DN200 | 34 تا 340 m³/h |
