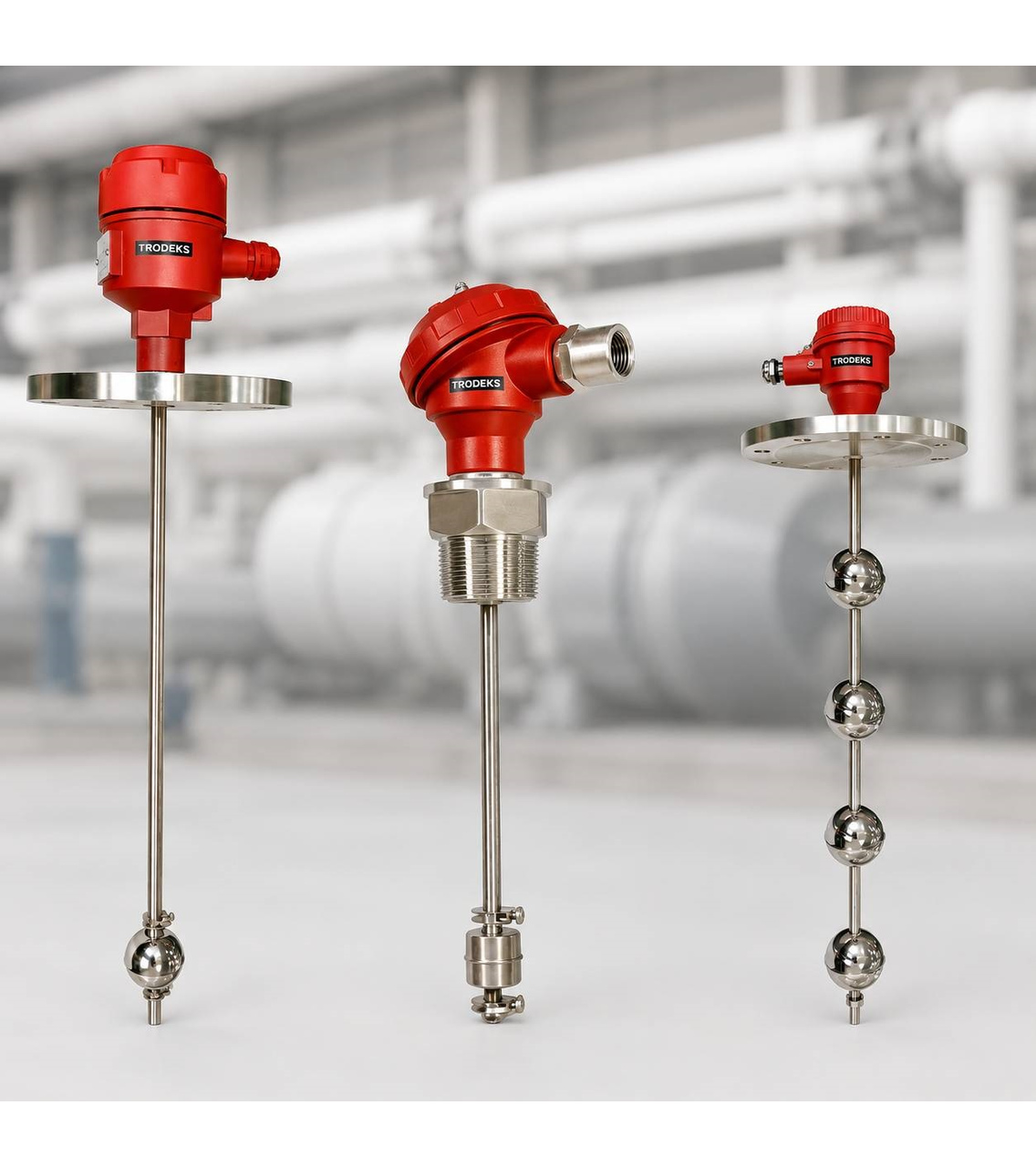

لول ترانسمیتر شناوری TRODEKS سری TLVR20/30
لول ترانسمیتر شناوری TRODEKS یک تجهیز اقتصادی، دقیق و صنعتی برای اندازهگیری پیوسته سطح مایعات در مخازن، تانکها و فرآیندهای صنعتی است. این تجهیز با بهرهگیری از مکانیزم شناور مغناطیسی (Float Level Measurement)، تغییرات سطح مایع را با دقت بالا به سیگنال استاندارد صنعتی تبدیل کرده و امکان پایش و کنترل مداوم سطح را فراهم میکند.
بدنه تمام استنلس استیل 316، مقاومت بالا در برابر خوردگی، ساختار مستحکم و عملکرد پایدار، این سری را به گزینهای مناسب برای کاربردهای صنعتی در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی، صنایع شیمیایی، غذایی، دارویی، نیروگاهی و سایر فرآیندهای صنعتی تبدیل کرده است.
این لول ترانسمیتر با ارائه خروجی استاندارد 4–20mA یا خروجی مقاومتی (Resistance)، بهراحتی به PLC، DCS، SCADA، HMI و سایر سیستمهای کنترل و مانیتورینگ متصل میشود و اطلاعات دقیق سطح را بهصورت لحظهای در اختیار اپراتور قرار میدهد.
یکی از مهمترین مزایای این فناوری، عدم وابستگی عملکرد آن به هدایت الکتریکی، ثابت دیالکتریک، رنگ، شفافیت یا خواص الکتریکی سیال است. همچنین این تجهیز در برابر تغییرات چگالی مایعات عملکردی پایدار داشته و برای اندازهگیری انواع مایعات در مخازن باز و بسته مناسب است.
سری شناوری TRODEKS برای اندازهگیری سطح مایعات تا ارتفاع 6 فوت (حدود 1.8 متر) طراحی شده و با نصب آسان، نیاز اندک به تعمیر و نگهداری، طول عمر بالا و قابلیت اطمینان مناسب، راهکاری اقتصادی برای پروژههای صنعتی و تأسیسات فرآیندی محسوب میشود.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
انتخاب سریع TLVR20-30
| شرایط پروژه | وضعیت | روش بررسی یا پیشنهاد |
|---|---|---|
| مخزن آب یا مایع تمیز با نصب عمودی از بالا | مناسب | طول اندازهگیری، SG سیال و اتصال مکانیکی مشخص شود. |
| نیاز به سیگنال 4–20mA برای PLC | TLVR30 | مدل دارای ترانسمیتر 4–20mA انتخاب شود. |
| نیاز به خروجی مقاومتی خام | TLVR20 | تطبیق Resistance Range با نمایشگر یا سیستم دریافتکننده بررسی شود. |
| مایع خورنده | مشروط | سازگاری SS316، شناور و اجزای در تماس با سیال باید بررسی شود. |
| سیال با Specific Gravity پایین | نیازمند بررسی | حداقل SG قابل عملکرد شناور باید با مدل سفارششده تطبیق داده شود. |
| سیال بسیار ویسکوز، چسبنده یا دارای رسوب سنگین | بررسی فناوری جایگزین | آزاد بودن حرکت شناور و احتمال گیرکردن مکانیکی بررسی شود؛ Radar یا Hydrostatic ممکن است مناسبتر باشد. |
تصمیم ۳۰ ثانیهای
چه زمانی انتخاب مناسبی است؟
- سطح مایع باید بهصورت پیوسته اندازهگیری شود.
- نصب عمودی از بالای مخزن امکانپذیر است.
- حرکت شناور در طول سنسور آزاد است.
- SG سیال با شناور انتخابی سازگار است.
- نیاز به خروجی مقاومتی یا 4–20mA وجود دارد.
- تماس مستقیم سنسور با سیال قابل قبول است.
چه زمانی بررسی بیشتر لازم است؟
- سیال بسیار چسبنده یا رسوبزا است.
- کف یا جامدات ممکن است حرکت Float را محدود کنند.
- SG سیال متغیر یا پایین است.
- مخزن دارای Agitator یا تلاطم شدید است.
- طول اندازهگیری بسیار زیاد است.
- سیال از نظر خوردگی با SS316 سازگار نیست.
TLVR20-30 چگونه سطح را اندازهگیری میکند؟
شناور دستگاه روی سطح سیال قرار میگیرد و همراه با تغییر سطح در امتداد ساقه سنسور حرکت میکند. آهنربای داخل شناور، Reed Switchهای قرارگرفته در داخل ساقه را در موقعیتهای مختلف فعال میکند و شبکه الکتریکی داخلی، تغییر موقعیت شناور را به یک سیگنال متناسب با سطح تبدیل میکند.
در مدل TLVR20 این اطلاعات بهصورت خروجی مقاومتی ارائه میشود. در مدل TLVR30 سیگنال سطح توسط ترانسمیتر به خروجی استاندارد 4–20mA تبدیل میشود تا بتوان آن را مستقیماً به PLC، نمایشگر یا سیستم کنترل ارسال کرد.
مرز سیستم اندازهگیری
شناور
روی سطح مایع قرار میگیرد و باید از نظر وزن مخصوص سیال، ابعاد و متریال مناسب انتخاب شود.
ساقه و Reed Switch
حرکت Float را به تغییر الکتریکی مرتبط با موقعیت سطح تبدیل میکنند.
خروجی
TLVR20 خروجی مقاومتی و TLVR30 خروجی 4–20mA ارائه میدهد.
نکته مهندسی: این تجهیز به ثابت دیالکتریک سیال وابسته نیست، اما عملکرد مکانیکی Float به شناوری وابسته است. بنابراین Specific Gravity سیال باید با طراحی شناور سازگار باشد.
مشخصات عملکردی کلیدی
| ویژگی | شرح |
|---|---|
| نوع تجهیز | Magnetic Float Level Transmitter |
| پارامتر | سطح مایع |
| فناوری | Magnetic Float + Reed Switch |
| TLVR20 | Resistance Output طبق اطلاعات ارائهشده |
| TLVR30 | 4–20mA Output طبق اطلاعات ارائهشده |
| متریال | Stainless Steel 316 طبق اطلاعات اولیه |
| روش نصب | عمودی، عموماً از بالای مخزن |
| حداقل SG | 0.75 SG در متن اولیه ذکر شده؛ نیازمند تأیید با شناور و Variant سفارششده |
| طول سنسور | قابل ساخت در طولهای مختلف طبق اطلاعات ارائهشده؛ محدودیت نهایی باید تأیید شود. |
TLVR20 یا TLVR30؟
TLVR20
Resistance Output
برای پروژههایی که سیگنال مقاومتی مستقیماً توسط نمایشگر، ترانسمیتر خارجی یا سیستم مناسب دریافت میشود. مقدار دقیق Resistance Range باید با مدل سفارششده تأیید شود.
TLVR30
4–20mA Output
برای اتصال متداولتر به PLC، DCS، نمایشگر و سیستمهای اتوماسیون صنعتی. تغذیه، نوع سیمبندی و مشخصات ترانسمیتر باید با Datasheet بررسی شوند.
آیا چگالی روی اندازهگیری اثر دارد؟
برخلاف فناوریهایی مانند Hydrostatic Level که مقدار اندازهگیری به چگالی سیال وابسته است، TLVR20-30 سطح را از موقعیت مکانیکی شناور تشخیص میدهد. بنابراین تغییرات معمول چگالی الزاماً به همان شکل روی تبدیل سیگنال به ارتفاع اثر نمیگذارند.
اما این به معنی «عدم وابستگی کامل به چگالی» نیست. شناور برای شناور ماندن به نیروی شناوری نیاز دارد و باید برای Specific Gravity واقعی سیال مناسب باشد. اگر SG از حد طراحی Float کمتر شود، عملکرد صحیح سیستم تضمینشده نیست.
کاربردهای اصلی و تصمیمساز
مخازن آب آب خام، آب صنعتی، آب تصفیهشده و مخازن ذخیره.
مخازن فرآیندی اندازهگیری پیوسته سطح در مخازنی که تماس مکانیکی Float با سیال قابل قبول است.
CIP و محلولهای شستوشو در صورت سازگاری متریال سنسور با شوینده و شرایط دمایی.
روغن و سوخت مشروط به SG، سازگاری متریال، الزامات ایمنی و شرایط منطقه نصب.
مزایا و محدودیتهای مهندسی
مزایا
- اندازهگیری پیوسته سطح مایع
- مکانیزم ساده Magnetic Float / Reed Switch
- عدم وابستگی به ثابت دیالکتریک سیال
- خروجی 4–20mA در TLVR30
- خروجی مقاومتی در TLVR20
- بدون قطعات چرخان در مکانیزم سنجش
- امکان ساخت طول متناسب با مخزن طبق محدوده سازنده
محدودیتها
- Float باید آزادانه حرکت کند.
- Specific Gravity سیال باید با شناور سازگار باشد.
- رسوب، چسبندگی یا جامدات میتوانند حرکت شناور را مختل کنند.
- تماس مستقیم تجهیز با سیال وجود دارد.
- سازگاری شیمیایی SS316 برای همه مواد یکسان نیست.
- تلاطم شدید ممکن است بر حرکت شناور اثر بگذارد.

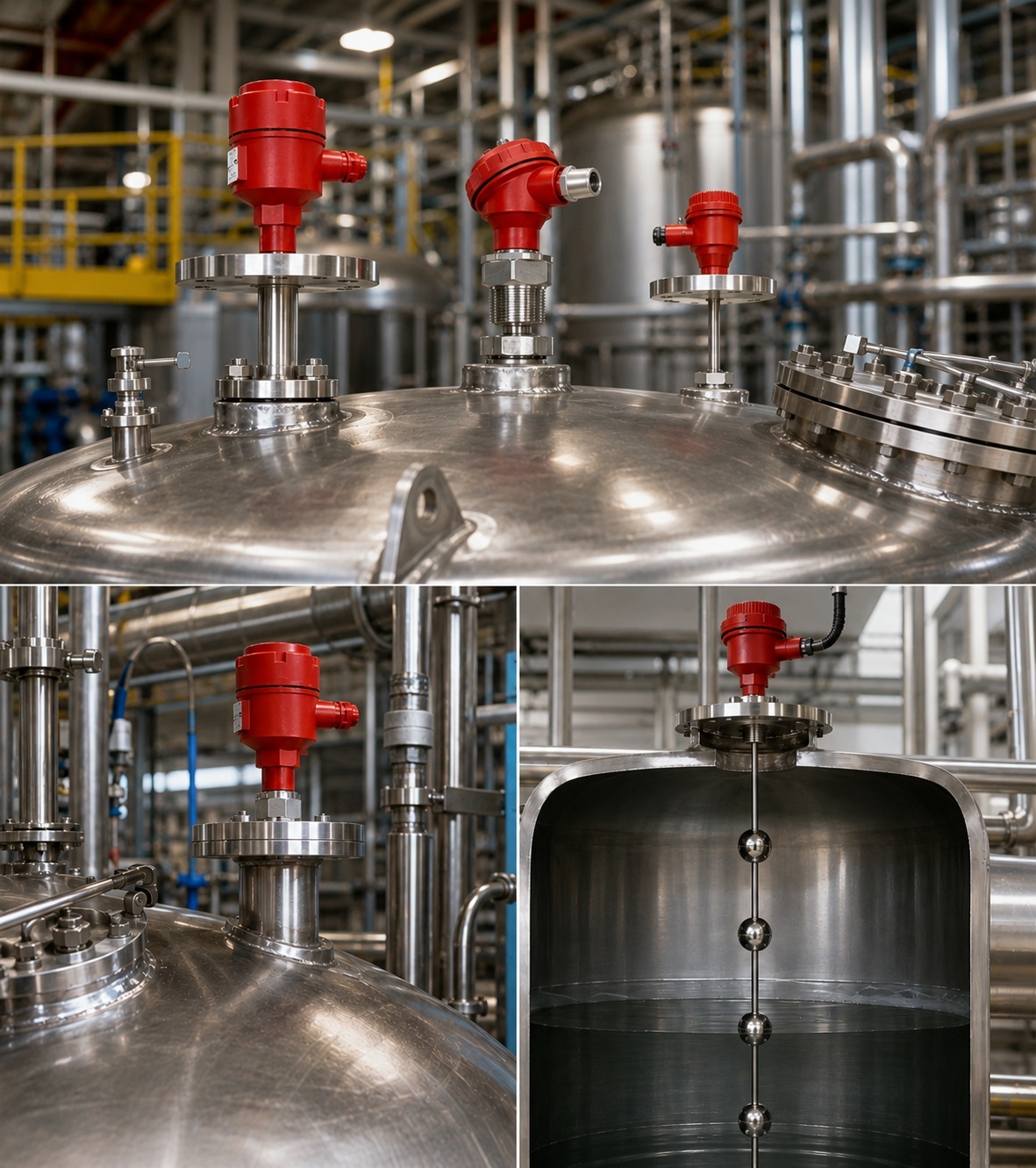

نکات کلیدی نصب
نصب عمودی ساقه سنسور باید مطابق طراحی تجهیز بهصورت عمودی قرار گیرد تا Float آزادانه حرکت کند.
فاصله از دیواره شناور نباید با دیواره، نازل، Coil، Agitator یا اجزای داخلی مخزن برخورد کند.
طول واقعی ارتفاع مخزن، Dead Zone مکانیکی و محدوده اندازهگیری باید پیش از ساخت مشخص شوند.
SG سیال شناور باید برای وزن مخصوص واقعی سیال انتخاب شود.
اتصال مکانیکی Thread، Flange یا اتصال سفارش باید با نازل مخزن تطبیق داده شود.
جهت خروجی رابطه افزایش یا کاهش سیگنال نسبت به بالا رفتن سطح باید پیش از راهاندازی کنترل شود.
قاعده راهاندازی: پیش از تغییر تنظیمات یا ضرایب، ابتدا آزادی حرکت Float، جهت نصب، تطبیق SG، سیمکشی، تغذیه مدل TLVR30 و صحت سیگنال خروجی بررسی شود.
اشتباهات رایج در انتخاب و نصب
| اشتباه | اثر احتمالی | اقدام اولیه |
|---|---|---|
| انتخاب Float بدون بررسی SG | شناوری نامناسب یا عملکرد نادرست | Specific Gravity واقعی اعلام شود. |
| تماس شناور با دیواره | گیرکردن یا حرکت غیرآزاد | موقعیت نازل و فضای آزاد داخلی بررسی شود. |
| سیال رسوبزا یا چسبنده | افزایش اصطکاک و گیرکردن Float | فرآیند و فناوری جایگزین بررسی شود. |
| طول سنسور اشتباه | عدم پوشش محدوده موردنیاز مخزن | ابعاد داخلی و Nozzle Elevation مشخص شوند. |
| انتخاب خروجی اشتباه | عدم تطبیق با PLC یا نمایشگر | TLVR20 و TLVR30 براساس نوع ورودی سیستم انتخاب شوند. |
چه زمانی فناوری دیگری مناسبتر است؟
Radar Level
اگر تماس با سیال مطلوب نیست، مخزن بسیار بلند است یا رسوب و چسبندگی حرکت Float را مختل میکند، رادار غیرتماسی باید بررسی شود.
Hydrostatic Level
در مخازن آب و سیالات با چگالی نسبتاً ثابت، ترانسمیتر هیدرواستاتیک میتواند گزینه ساده دیگری باشد؛ اما مقدار سطح آن به چگالی وابسته است.
Magnetic Level Gauge
اگر نمایش محلی مکانیکی سطح همراه با خروجی ترانسمیتر موردنیاز باشد، گیج مغناطیسی کنار مخزن میتواند فناوری دیگری برای مقایسه باشد.
اطلاعات لازم پیش از انتخاب و سفارش
نوع سیال
Specific Gravity
دمای سیال
فشار مخزن
ارتفاع مخزن
محدوده اندازهگیری
طول Probe
نوع اتصال
ابعاد نازل
وجود Agitator
TLVR20 یا TLVR30
الزامات متریال
پرسشهای متداول
جمعبندی مهندسی
TRODEKS TLVR20-30 یک روش ساده و صنعتی برای اندازهگیری پیوسته سطح مایعات با استفاده از شناور مغناطیسی و Reed Switch است. تفکیک دو مدل از نظر خروجی اهمیت دارد: TLVR20 برای سیگنال مقاومتی و TLVR30 برای خروجی 4–20mA.
مهمترین نکته در انتخاب این تجهیز، فقط ارتفاع مخزن نیست. نوع و SG سیال، سازگاری متریال، فضای آزاد حرکت شناور، وجود رسوب یا چسبندگی، تلاطم مخزن، طول واقعی Probe و نوع اتصال مکانیکی باید همزمان بررسی شوند. برای سیالات رسوبزا، مخازن بسیار بلند یا پروژههایی که تماس با سیال مطلوب نیست، فناوریهای Radar یا سایر روشهای Level Measurement نیز باید در مقایسه باقی بمانند.
منابع و اعتبار محتوا
برند و مدل بررسیشده: TRODEKS TLVR20 / TLVR30
نوع تجهیز: Magnetic Float Level Transmitter
فناوری: Magnetic Float + Reed Switch
خروجی TLVR20: Resistance Output طبق اطلاعات ارائهشده
خروجی TLVR30: 4–20mA طبق اطلاعات ارائهشده
تهیه محتوا: واحد مهندسی آداکفلو
Revision محتوا: 2.0
Revision سند سازنده: در اطلاعات فعلی مشخص نشده است.
موارد نیازمند تأیید از Datasheet: Accuracy، Resolution یا Reed Pitch، محدوده Resistance، تغذیه TLVR30، فشار و دمای مجاز، حداکثر طول، نوع اتصال، جنس دقیق Stem و Float، حداقل Specific Gravity، IP، نوع Enclosure، Zone/Ex Approval در صورت وجود و محدودیتهای نصب با Pipe Nipple.
- اندازهگیری پیوسته سطح آب
- اندازهگیری سطح آب خام
- اندازهگیری سطح آب تصفیهشده
- اندازهگیری سطح آب آشامیدنی
- اندازهگیری سطح آب صنعتی
- اندازهگیری سطح آب RO
- اندازهگیری سطح آب DI
- اندازهگیری سطح آب خنککننده
- اندازهگیری سطح آب تغذیه بویلر
- اندازهگیری سطح پساب
- اندازهگیری سطح فاضلاب صنعتی
- اندازهگیری سطح مخازن ذخیره
- اندازهگیری سطح مخازن فرآیندی
- اندازهگیری سطح تانکهای اختلاط
- اندازهگیری سطح مخازن مواد شیمیایی
- اندازهگیری سطح محلولهای اسیدی (با انتخاب متریال مناسب)
- اندازهگیری سطح محلولهای قلیایی
- اندازهگیری سطح روغنها
- اندازهگیری سطح سوخت
- اندازهگیری سطح حلالهای صنعتی
- اندازهگیری سطح سیالات فرآیندی
- اندازهگیری سطح مخازن CIP
- اندازهگیری سطح مخازن صنایع غذایی
- اندازهگیری سطح مخازن صنایع دارویی
- اندازهگیری سطح مخازن صنایع نوشیدنی
- اندازهگیری سطح مخازن رنگ و رزین
- اندازهگیری سطح مخازن مواد شوینده
- اندازهگیری سطح تانکرها
- اندازهگیری سطح حوضچههای صنعتی
کاربردهای غیرمستقیم
- کنترل روشن و خاموش شدن پمپها
- حفاظت از پمپ در برابر خشککار کردن
- جلوگیری از سرریز مخازن
- جلوگیری از تخلیه کامل مخازن
- کنترل اتوماتیک سطح مایع
- ارسال اطلاعات سطح به PLC
- ارسال اطلاعات سطح به DCS
- ارسال اطلاعات سطح به SCADA
- ثبت و مانیتورینگ آنلاین سطح مخازن
- کنترل شیرهای برقی بر اساس سطح
- مدیریت انتقال سیالات بین مخازن
- کنترل فرآیندهای پر و خالی شدن مخازن
- کنترل سیستمهای CIP
- کنترل فرآیندهای شستشوی صنعتی
- کنترل سیستمهای تصفیه آب
- کنترل سیستمهای تصفیه فاضلاب
- پایش مخازن مواد اولیه
- پایش مخازن محصول نهایی
- کنترل مصرف مواد شیمیایی
- مدیریت موجودی مخازن
- افزایش ایمنی بهرهبرداری
- کاهش توقف خطوط تولید
- کاهش هزینه تعمیرات ناشی از سرریز یا خشککار کردن تجهیزات
- افزایش دقت اتوماسیون صنعتی
- یکپارچهسازی با سیستمهای کنترل هوشمند
- استفاده در سیستمهای هشدار سطح بالا (High Level Alarm)
- استفاده در سیستمهای هشدار سطح پایین (Low Level Alarm)
- مدیریت انرژی ایستگاههای پمپاژ
- کنترل مخازن ذخیره استراتژیک
- پایش فرآیندهای انتقال مایعات در صنایع مختلف
صنایع قابل استفاده
- آب و فاضلاب
- نفت و گاز
- پتروشیمی
- پالایشگاهها
- صنایع شیمیایی
- صنایع غذایی
- صنایع نوشیدنی
- صنایع لبنی
- صنایع دارویی
- نیروگاهها
- صنایع فولاد
- معادن
- صنایع کاغذ و سلولز
- صنایع نساجی
- صنایع رنگ و رزین
- کارخانههای تولید مواد شوینده
- سیستمهای RO و آبشیرینکن
- تأسیسات صنعتی
- مخازن ذخیره و انتقال سیالات
- صنایع دریایی و بندری
```
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
مشخصات عمومی
| برند | TRODEKS |
|---|---|
| مدل | TLVR20-30 |
| نوع تجهیز | Float Type Continuous Level Transmitter |
| روش اندازهگیری | Magnetic Float with Reed Switch Technology |
| نوع اندازهگیری | اندازهگیری پیوسته سطح (Continuous Level Measurement) |
| محل نصب | نصب عمودی از بالای مخزن (Top Mounted) |
| سیگنال خروجی |
|
محدوده اندازهگیری
| طول استاندارد اندازهگیری | 1 تا 6 فوت (حدود 0.3 تا 1.8 متر) |
|---|---|
| طول سفارشی | قابل سفارش با استفاده از Extension Pipe |
دقت اندازهگیری
| TLVR30 | ±0.4% Full Scale یا ±½ اینچ (هرکدام بزرگتر باشد) |
|---|---|
| TLVR20 | ±½ اینچ |
مشخصات الکتریکی
TLVR20
| ولتاژ تغذیه | 10 تا 30 VDC |
|---|---|
| نوع خروجی | Resistance Output |
| نوع سیمبندی | 3-Wire |
TLVR30
| ولتاژ تغذیه | 10 تا 40 VDC |
|---|---|
| نوع خروجی | 4–20 mA |
| نوع سیمبندی | 2-Wire Loop Powered |
مشخصات مکانیکی
| جنس Stem | SS316 |
|---|---|
| جنس Float | SS316 |
| جنس Float Stop | 18-8 Stainless Steel |
| نوع اتصال فرآیندی | 2" MNPT |
| جعبه اتصال |
|
شرایط فرآیندی
| حداکثر دمای سیال | 82.2°C |
|---|---|
| دمای محیط | 40- تا 110+ درجه سانتیگراد |
| حداقل وزن مخصوص سیال | 0.75 SG |
| حداکثر فشار کاری | 300 psig |
