ارتفاع سنج مغناطیسی TRODEKS AT-THZ
لول گیج مغناطیسی TRODEKS AT-THZ

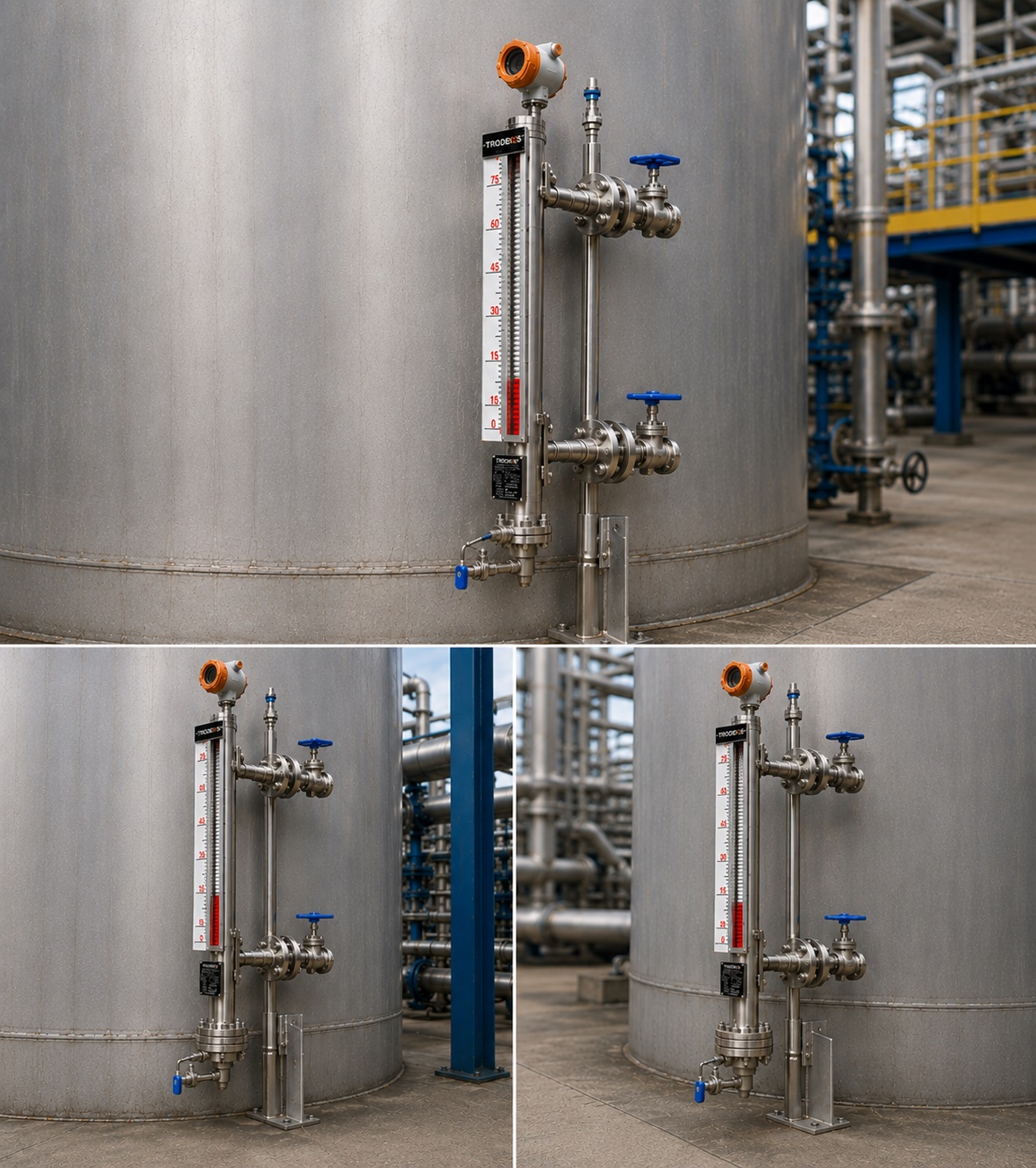

TRODEKS AT-THZ Magnetic Level Gauge یک تجهیز صنعتی برای نمایش، پایش و کنترل سطح مایعات در مخازن اتمسفریک و تحت فشار است. این سیستم با استفاده از شناور مغناطیسی داخلی و نمایشگر فلاپ مغناطیسی خارجی، سطح سیال را بهصورت کاملاً پیوسته، دقیق و قابل مشاهده نمایش میدهد، بدون اینکه برای نمایش سطح به منبع تغذیه الکتریکی نیاز داشته باشد.
در این تجهیز، شناور مغناطیسی متناسب با تغییر سطح سیال در داخل چمبر حرکت میکند و میدان مغناطیسی آن موجب تغییر وضعیت فلاپهای رنگی روی نمایشگر خارجی میشود. به این ترتیب سطح مایع از فاصله دور نیز بهراحتی قابل مشاهده خواهد بود و اپراتور میتواند وضعیت مخزن را بدون تماس مستقیم با سیال کنترل کند.
لول گیج مغناطیسی AT-THZ برای اندازهگیری سطح آب، فاضلاب، مواد شیمیایی، اسیدها، حلالها، فرآوردههای نفتی، سوختها و انواع سیالات فرآیندی طراحی شده است. ساختار کاملاً ایزوله این سیستم باعث میشود سیال با محیط بیرون تماس نداشته باشد و اندازهگیری سطح با ایمنی بالا انجام شود.
این تجهیز علاوه بر نمایش محلی سطح، قابلیت تجهیز به Level Transmitter جهت ارسال سیگنال 4-20mA یا RS485 و همچنین Level Switch برای ایجاد آلارم سطح بالا، پایین یا کنترل پمپها را دارد. به همین دلیل AT-THZ یکی از پرکاربردترین تجهیزات اندازهگیری سطح در صنایع نفت، گاز، پتروشیمی، نیروگاهها، صنایع شیمیایی، صنایع غذایی، آب و فاضلاب و سایر صنایع فرآیندی محسوب میشود.
مزایای اصلی
- نمایش پیوسته و واضح سطح مایع بدون نیاز به برق
- قابلیت استفاده در مخازن اتمسفریک و تحت فشار
- ایمنی بالا به دلیل عدم تماس مستقیم اپراتور با سیال
- مناسب برای سیالات خورنده، سمی و خطرناک
- قابلیت نصب سوئیچهای هشدار سطح
- امکان نصب ترانسمیتر سطح برای ارسال سیگنال به سیستم کنترل
- مقاومت بالا در برابر فشار و دمای فرآیند
- عدم نیاز به تعمیرات و نگهداری پیچیده
- طول عمر بالا و عملکرد پایدار در شرایط صنعتی سخت
- قابلیت سفارشیسازی بر اساس نوع سیال و شرایط فرآیند
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته

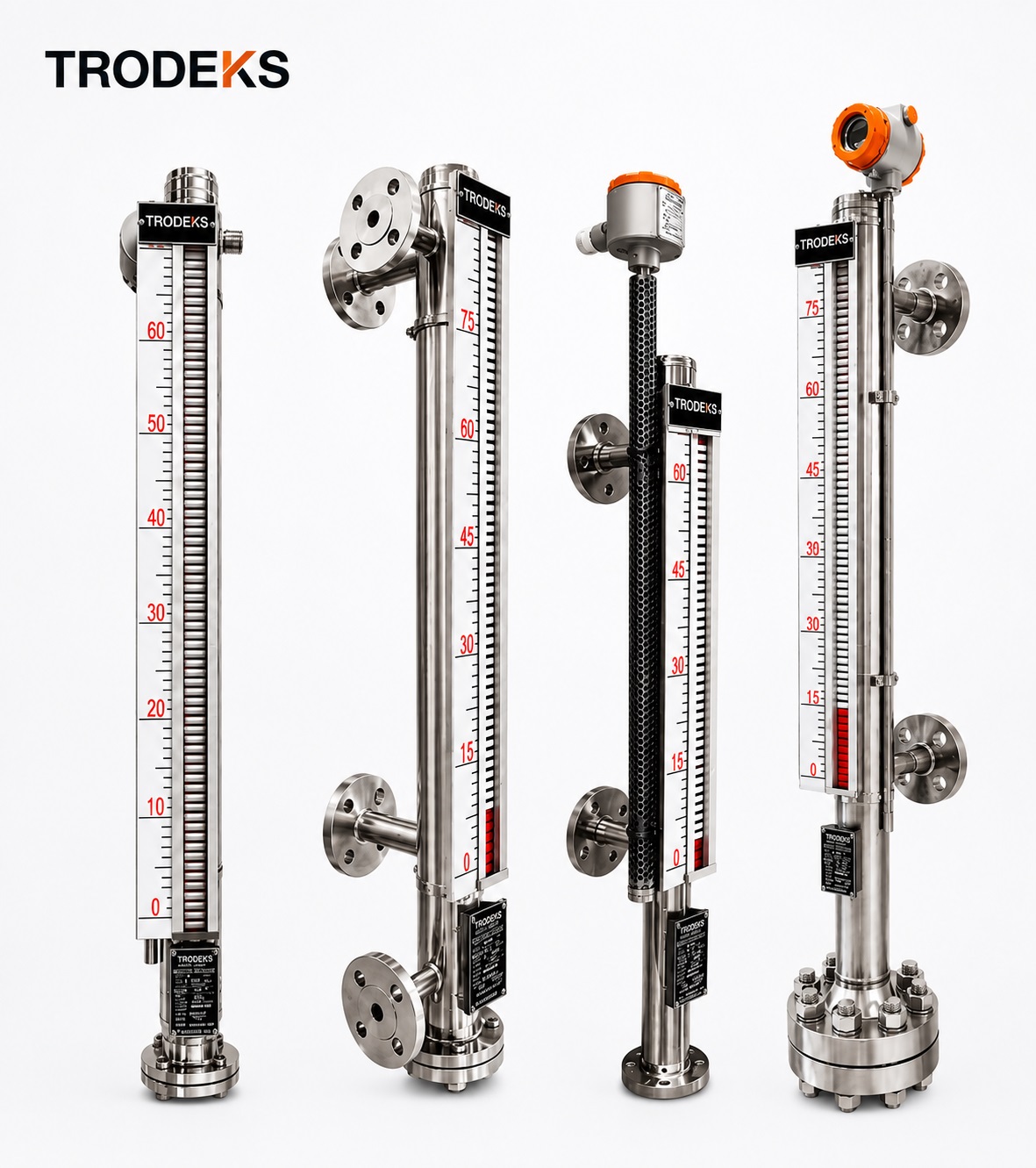

TRODEKS AT-THZ یک لول گیج مغناطیسی صنعتی برای نمایش، پایش و کنترل سطح مایعات در مخازن ذخیرهسازی، تجهیزات فرآیندی و مخازن تحت فشار است. این تجهیز با بهرهگیری از فناوری شناور مغناطیسی، امکان نمایش مداوم و دقیق سطح سیال را بدون نیاز به منبع تغذیه الکتریکی فراهم میکند و یکی از مطمئنترین روشهای اندازهگیری سطح در صنایع مختلف به شمار میرود.
در این سیستم، شناور مجهز به آهنربای دائمی متناسب با تغییر سطح مایع در داخل چمبر حرکت میکند. میدان مغناطیسی ایجاد شده باعث تغییر وضعیت فلاپهای رنگی روی نمایشگر خارجی میشود و سطح واقعی سیال را بهصورت کاملاً واضح و پیوسته نمایش میدهد. این فناوری امکان مشاهده سطح را حتی در مخازن تحت فشار، محیطهای دارای بخار، کف، مواد خورنده یا دماهای بالا فراهم میکند.
به دلیل طراحی ایمن و ایزوله، سیال فرآیندی درون چمبر باقی میماند و اپراتور بدون تماس مستقیم با سیال میتواند وضعیت مخزن را کنترل کند. همچنین امکان تجهیز سیستم به سوئیچهای هشدار سطح و ترانسمیتر خروجی برای ارسال اطلاعات به سیستمهای کنترلی وجود دارد.
کاربردهای مستقیم
این تجهیز برای اندازهگیری و نمایش سطح مایعات در کاربردهای زیر مورد استفاده قرار میگیرد:
- مخازن ذخیره آب
- مخازن اسید و مواد شیمیایی
- مخازن سود سوزآور
- مخازن سوخت
- مخازن گاز مایع
- مخازن آمونیاک
- مخازن روغن صنعتی
- مخازن کندانس بخار
- بویلرها
- مخازن تحت فشار
- مخازن فرآیندی پتروشیمی
- واحدهای تصفیه آب و فاضلاب
کاربردهای غیرمستقیم
علاوه بر نمایش سطح، لول گیج مغناطیسی AT-THZ نقش مهمی در کنترل فرآیند و افزایش ایمنی تجهیزات ایفا میکند.
- جلوگیری از سرریز شدن مخازن
- جلوگیری از خشککار کردن پمپها
- کنترل اتوماتیک پمپهای پرکن و تخلیه
- ارسال اطلاعات سطح به PLC و SCADA
- ایجاد هشدار سطح بالا و سطح پایین
- پایش موجودی مخازن ذخیره
- افزایش ایمنی واحدهای شیمیایی
- کاهش نیاز به بازدید حضوری اپراتور
مزایای فنی
- نمایش مداوم و بدون وقفه سطح مایع
- عدم نیاز به برق برای نمایش سطح
- مناسب برای محیطهای انفجاری و خطرناک
- قابلیت نصب سوئیچ سطح مغناطیسی
- قابلیت نصب ترانسمیتر سطح با خروجی 4-20mA
- مقاومت بالا در برابر خوردگی و شرایط سخت محیطی
- قابلیت استفاده در فشارهای بالا
- عملکرد پایدار در دماهای بالا
- امکان ساخت با متریالهای مختلف متناسب با سیال
- قابلیت تولید برای ارتفاعهای مختلف و مخازن بزرگ
- طول عمر بالا و نیاز حداقلی به تعمیرات
مزایای اقتصادی و بهرهبرداری
در بسیاری از پروژهها، مزایای اقتصادی لول گیج مغناطیسی به اندازه ویژگیهای فنی آن اهمیت دارد.
- کاهش هزینه تعمیرات و نگهداری دورهای
- کاهش توقفهای ناخواسته خط تولید
- افزایش طول عمر تجهیزات کنترلی و پمپها
- حذف هزینههای ناشی از شکست شیشه آبنما
- کاهش نیاز به نیروی انسانی برای پایش مخازن
- کاهش احتمال نشت سیال به محیط
- جلوگیری از خسارت ناشی از سرریز مخازن
- افزایش ایمنی پرسنل و بهرهبرداری
مزیت رقابتی نسبت به روشهای سنتی
در مقایسه با شیشههای آبنما، گیجهای شفاف و سایر روشهای سنتی اندازهگیری سطح، لول گیج مغناطیسی مزایای قابل توجهی ارائه میدهد.
- ایمنی بالاتر در محیطهای صنعتی
- دید بهتر و خوانایی بیشتر از فاصله دور
- مقاومت مکانیکی بالاتر
- طول عمر بیشتر و هزینه نگهداری کمتر
- مناسب برای مواد سمی، خورنده و خطرناک
- قابلیت اتصال به سیستمهای کنترل و مانیتورینگ
- کاهش نیاز به سرویس و تعمیرات دورهای
صنایع هدف
- صنایع آب و فاضلاب
- صنایع نفت و گاز
- پتروشیمی و پالایشگاهها
- صنایع شیمیایی
- صنایع دارویی
- صنایع غذایی و نوشیدنی
- نیروگاهها
- معادن و صنایع معدنی
- صنایع فلزی و فولاد
- صنایع کاغذ و سلولز
- صنایع رنگ، رزین و پوششهای صنعتی
- صنایع تولید کود و سموم کشاورزی
جمعبندی
TRODEKS AT-THZ یک راهکار حرفهای، ایمن و قابل اعتماد برای نمایش، پایش و کنترل سطح مایعات در محیطهای صنعتی است. ترکیب ساختار مکانیکی مقاوم، نمایشگر مغناطیسی واضح، قابلیت نصب تجهیزات کنترلی و عملکرد مطمئن در شرایط سخت فرآیندی باعث شده این محصول به یکی از پرکاربردترین تجهیزات اندازهگیری سطح در صنایع آب، فاضلاب، نفت، گاز، پتروشیمی، نیروگاهی و شیمیایی تبدیل شود.
استفاده از این تجهیز علاوه بر افزایش دقت و ایمنی فرآیند، موجب کاهش هزینههای بهرهبرداری، کاهش نیاز به تعمیرات و افزایش قابلیت اطمینان سیستمهای صنعتی خواهد شد.
لول گیج مغناطیسی TRODEKS AT-THZ برای نمایش، پایش و کنترل سطح مایعات در طیف گستردهای از مخازن صنعتی، فرآیندی و ذخیرهسازی طراحی شده است. انعطافپذیری بالا در انتخاب متریال، مقاومت در برابر فشار و دما، و امکان نصب تجهیزات کنترلی باعث شده این تجهیز در بسیاری از صنایع به عنوان یکی از مطمئنترین روشهای اندازهگیری سطح شناخته شود.
زمینههای کاربرد مستقیم
- مخازن ذخیره آب آشامیدنی
- مخازن آب صنعتی
- مخازن فاضلاب
- مخازن مواد شیمیایی
- مخازن اسید و باز
- مخازن حلالهای شیمیایی
- مخازن روغن و روانکار
- مخازن سوخت و گازوئیل
- مخازن فرآیندی پتروشیمی
- بویلرها و مخازن کندانس
- مخازن تحت فشار
- مخازن ذخیره آمونیاک
- مخازن LPG و مایعات خاص
زمینههای کاربرد غیرمستقیم
- کنترل روشن و خاموش شدن پمپها
- جلوگیری از سرریز مخازن ذخیره
- جلوگیری از خشککارکردن پمپها
- مدیریت موجودی مواد اولیه
- پایش حجم مواد مصرفی خطوط تولید
- کنترل سطح مخازن CIP
- مانیتورینگ سیالات فرآیندی
- مدیریت مصرف آب صنعتی
- کنترل سیستمهای تزریق مواد شیمیایی
- حفاظت از تجهیزات انتقال سیال
- پایش مخازن اضطراری و آتشنشانی
- کنترل سطح تانکهای ذخیره سوخت
کاربردهای پنهان و کمتر شناخته شده
علاوه بر نمایش سطح، لول گیج مغناطیسی AT-THZ میتواند نقش مهمی در بهینهسازی بهرهبرداری، افزایش ایمنی و کاهش هزینههای عملیاتی ایفا کند.
- برآورد موجودی واقعی مخازن بدون نیاز به بازدید فیزیکی
- کاهش خطای انسانی در ثبت موجودی مواد
- افزایش ایمنی اپراتور در مواجهه با مواد خطرناک
- کاهش هزینه تعمیرات ناشی از سرریز سیالات
- کاهش توقف خطوط تولید به علت کمبود مواد اولیه
- امکان اتصال به سیستمهای PLC و SCADA
- پایش مخازن در مناطق انفجاری (Hazardous Area)
- کنترل مخازن مواد خورنده بدون تماس مستقیم با سیال
- مدیریت مخازن ذخیره آب آتشنشانی
- کنترل سطح در مخازن مرتفع و دور از دسترس
- استفاده در پروژههای پایش انرژی و مصرف آب
- کنترل مخازن واحدهای تصفیه آب و فاضلاب شهری
صنایع هدف
این تجهیز در طیف گستردهای از صنایع مورد استفاده قرار میگیرد و یکی از پرکاربردترین تجهیزات Magnetic Level Gauge و Level Indicator در کاربردهای صنعتی محسوب میشود.
- صنایع آب و فاضلاب
- صنایع نفت و گاز
- پتروشیمی و پالایشگاهها
- صنایع شیمیایی
- صنایع غذایی و نوشیدنی
- صنایع دارویی
- نیروگاهها
- صنایع فولاد و فلزات
- معادن و صنایع معدنی
- صنایع کاغذ و سلولز
- صنایع رنگ و رزین
- صنایع نساجی
- صنایع سیمان
- صنایع کشاورزی و کودسازی
- صنایع دریایی و بندری
- کارخانههای تولید مواد شوینده
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
مشخصات فنی لول گیج مغناطیسی TRODEKS AT-THZ
| مدل | AT-THZ Series |
| نوع تجهیز | Magnetic Float Type Level Gauge |
| عملکرد | نمایش و کنترل سطح مایعات با استفاده از شناور مغناطیسی و فلاپ نشانگر |
| رنج قابل ساخت | 0.3 تا 18 متر |
| دقت نمایش | ±5 میلیمتر |
| حداقل چگالی سیال | 0.5 g/cm³ |
| حداقل چگالی در مدل Top Mounted | 0.8 g/cm³ |
| حداکثر ویسکوزیته سیال | 400 cSt |
| فشار کاری | PN16 تا PN250 |
| کلاس فشاری | ANSI 150# تا ANSI 2500# |
| دمای کاری | از 196- تا 450+ درجه سانتیگراد (بسته به متریال و طراحی) |
| نوع نصب | Side Mounted، Top Mounted یا Chamber Mounted |
| نوع نمایشگر | فلاپ مغناطیسی دو رنگ (قرمز / سفید) |
| متریال بدنه | SS304، SS316، SS316L، PVC، PP، PVDF یا متریال سفارشی |
| متریال شناور | استنلس استیل، تیتانیوم یا متناسب با نوع سیال |
| نوع اتصال فرآیندی | Flange، Threaded یا اتصال سفارشی |
| استاندارد فلنج | DIN، ANSI، JIS |
| خروجی اختیاری | 4-20mA، HART، RS485 Modbus RTU |
| سوئیچ سطح اختیاری | High Level، Low Level، Multi Point Switch |
| درجه حفاظت تجهیزات جانبی | IP65، IP66 یا IP67 |
| کاربرد سیالات | آب، فاضلاب، اسیدها، بازها، حلالها، سوختها، روغنها، آمونیاک، LPG و سیالات فرآیندی |
| کاربرد صنعتی | آب و فاضلاب، نفت و گاز، پتروشیمی، نیروگاه، صنایع شیمیایی، غذایی، دارویی و معدنی |
