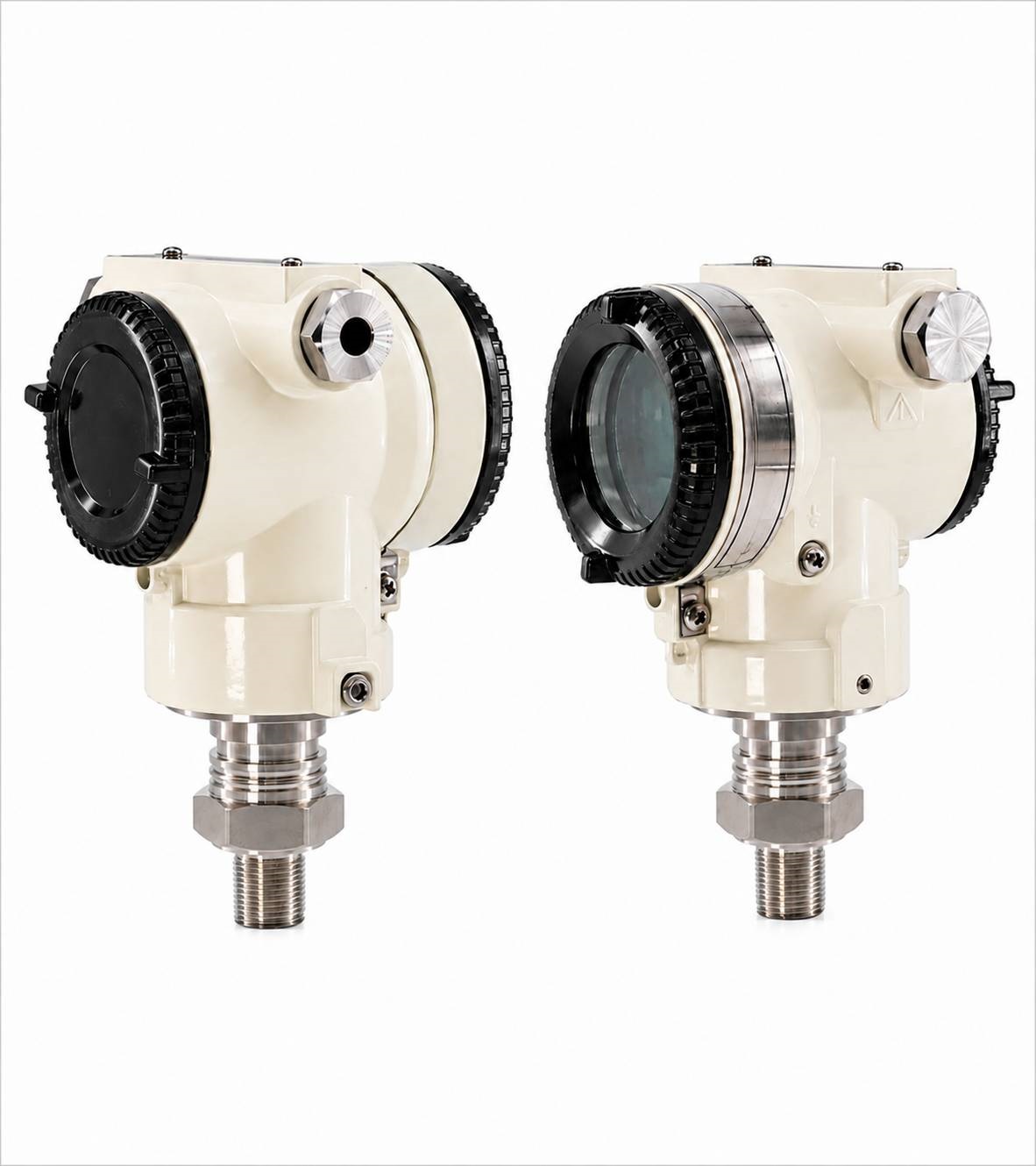

ترانسمیتر فشار هوشمند TRODEKS TAPT3200

ترانسمیتر فشار هوشمند TRODEKS TAPT3200 برای اندازه‌گیری، پایش و کنترل فشار در انواع فرآیندهای صنعتی طراحی شده و با بهره‌گیری از خروجی استاندارد 4–20 mA و پروتکل ارتباطی HART، به‌راحتی در سیستم‌های کنترل و اتوماسیون صنعتی یکپارچه می‌شود. این تجهیز در طیف گسترده‌ای از صنایع و کاربردهای فرآیندی مورد استفاده قرار می‌گیرد.

صنایع نفت، گاز و پتروشیمی

• اندازه‌گیری فشار خطوط انتقال
• پایش فشار مخازن ذخیره
• کنترل فشار راکتورها
• اندازه‌گیری فشار هدرها
• کنترل فشار کمپرسورها
• پایش ایستگاه‌های تقویت فشار
• کنترل فشار واحدهای فرآیندی
• حفاظت از تجهیزات تحت فشار

صنایع آب و فاضلاب

• پایش فشار خطوط انتقال آب
• کنترل فشار شبکه توزیع
• اندازه‌گیری فشار پمپ‌ها
• ایستگاه‌های پمپاژ
• تصفیه‌خانه‌های آب
• تصفیه‌خانه‌های فاضلاب
• سیستم‌های RO و UF
• واحدهای فیلتراسیون

صنایع نیروگاهی

• اندازه‌گیری فشار بخار
• سیستم‌های بویلر
• خطوط کندانس
• مدارهای خنک‌کننده
• تجهیزات کمکی نیروگاه
• سیستم‌های هیدرولیک

صنایع شیمیایی و دارویی

• راکتورهای شیمیایی
• مخازن فرآیندی
• خطوط انتقال مواد شیمیایی
• سیستم‌های تزریق مواد
• واحدهای تولید دارو
• تجهیزات فرآیندهای بهداشتی

صنایع غذایی و نوشیدنی

• خطوط تولید مواد غذایی
• صنایع لبنی
• صنایع نوشیدنی
• کارخانه‌های قند و شکر
• خطوط CIP و شست‌وشوی صنعتی
• پایش فشار مخازن و خطوط لوله

صنایع فلزی و معدنی

• خطوط انتقال دوغاب
• سیستم‌های هیدرولیک
• تجهیزات فرآوری مواد معدنی
• صنایع فولاد
• صنایع مس
• کارخانه‌های سیمان

سیستم‌های اتوماسیون صنعتی

• ارتباط با PLC
• ارتباط با DCS
• ارتباط با SCADA
• سیستم‌های مانیتورینگ صنعتی
• سیستم‌های ثبت داده (Data Logging)
• سامانه‌های مدیریت دارایی تجهیزات (AMS)

کاربردهای کنترلی و حفاظتی

• کنترل فشار فرآیند
• حفاظت از پمپ‌ها
• حفاظت از کمپرسورها
• جلوگیری از اضافه‌فشار (Overpressure)
• جلوگیری از افت فشار
• کنترل شیرهای کنترلی
• راه‌اندازی و توقف خودکار تجهیزات
• ایجاد آلارم فشار بالا و پایین
• کنترل حلقه‌های PID
• بهینه‌سازی عملکرد فرآیند

کاربردهای غیرمستقیم

• افزایش پایداری فرآیند
• کاهش توقف‌های ناخواسته تولید
• افزایش عمر تجهیزات
• کاهش هزینه‌های تعمیر و نگهداری
• بهبود بهره‌وری انرژی
• افزایش دقت کنترل فرآیند
• کاهش خطاهای اپراتوری
• بهبود کیفیت محصول نهایی
• تسهیل تعمیرات پیشگیرانه (Preventive Maintenance)
• پشتیبانی از نگهداری پیش‌بینانه (Predictive Maintenance)

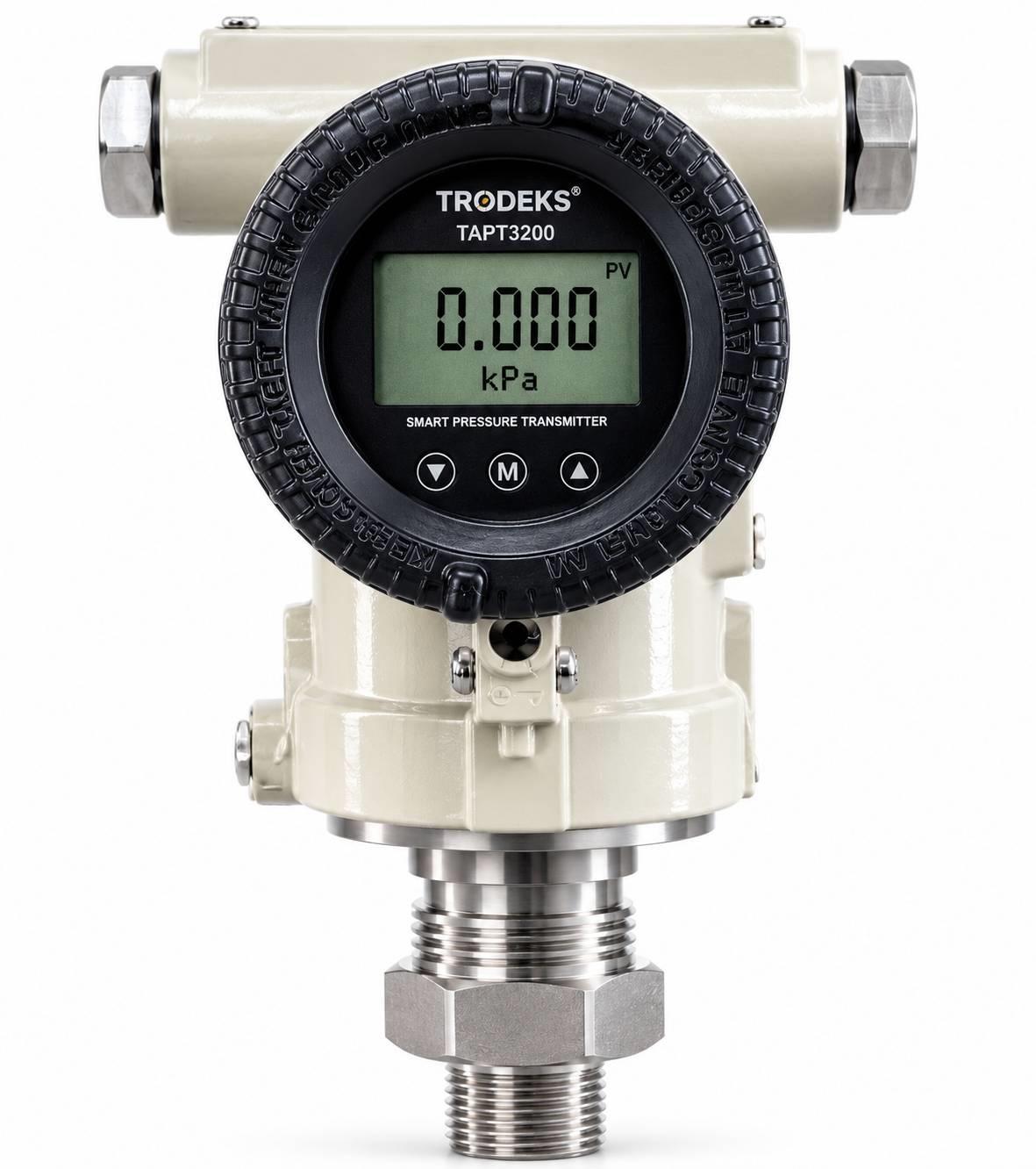

TRODEKS TAPT3200 Smart Pressure Transmitter

نوع محصول

• ترانسمیتر فشار هوشمند (Smart Pressure Transmitter)
• مناسب برای اندازه‌گیری فشار گیج (Gauge Pressure)
• مناسب برای اندازه‌گیری فشار مطلق (Absolute Pressure)

عملکرد اندازه‌گیری

• دقت مرجع: ±0.075% Span
• نسبت اندازه‌گیری (Rangeability): 100:1
• پایداری بلندمدت: ±0.125% URL در مدت 12 ماه
• زمان به‌روزرسانی: 0.12 ثانیه
• زمان راه‌اندازی: 3 ثانیه

فناوری سنسور

• سنسور فشار پیزومقاومتی (Piezo-resistive)
• جبران‌سازی خودکار اثرات دمایی
• پردازش دیجیتال اطلاعات سنسور
• ذخیره ضرایب کالیبراسیون در حافظه EEPROM
• قابلیت تعویض و پیکربندی مجدد سنسور

خروجی و ارتباطات

• خروجی استاندارد 4–20 mA دو سیمه
• پروتکل ارتباطی HART
• خروجی خطی قابل برنامه‌ریزی
• قابلیت اتصال به PLC، DCS، SCADA، AMS، PDM و HART Communicator

منبع تغذیه

• ولتاژ کاری: 11.9 تا 45 VDC
• ولتاژ موردنیاز برای ارتباط HART: 17.4 تا 45 VDC
• ولتاژ مجاز (CSA): 11.9 تا 42 VDC
• مقاومت حلقه HART: 250 تا 550 اهم

قابلیت‌های برنامه‌ریزی

• تنظیم Zero و Span
• تنظیم واحدهای اندازه‌گیری
• تنظیم Damping
• تنظیم Transfer Function
• تنظیم Fail Mode
• تنظیم Tag، Descriptor و Message
• تنظیم تاریخ و اطلاعات تجهیز

قابلیت‌های هوشمند

• سیستم خودعیب‌یابی (Self Diagnostic)
• تشخیص خطای سنسور
• تشخیص خطای CPU
• تشخیص خطای حافظه
• تشخیص خطای مبدل A/D
• تشخیص خطای منبع تغذیه
• نمایش وضعیت خطا
• جبران‌سازی خودکار دمای محیط
• قابلیت Last Value Status (LVS)

محدوده‌های اندازه‌گیری

مدل Gauge Pressure

• −100 تا 150 kPa
• −100 تا 1,500 kPa
• 0 تا 5,000 kPa
• 0 تا 25,000 kPa
• 0 تا 60,000 kPa

مدل Absolute Pressure

• 0 تا 250 kPa
• 0 تا 1,500 kPa
• 0 تا 2,500 kPa

محدوده دمای کاری

• دمای محیط: 40- تا 85+ درجه سانتی‌گراد
• دمای فرآیند: 30- تا 100+ درجه سانتی‌گراد
• دمای نگهداری: 40- تا 85+ درجه سانتی‌گراد
• دمای مجاز نمایشگر LCD: 30- تا 80+ درجه سانتی‌گراد

رطوبت مجاز

• 5 تا 98 درصد RH

ایزولاسیون الکتریکی

• ایزولاسیون ورودی و خروجی: 500 Vrms
• معادل: 707 VDC

متریال قسمت‌های در تماس با سیال

• Stainless Steel 316L
• Monel
• Tantalum
• Hastelloy C

متریال بدنه

• بدنه آلومینیومی
• بدنه استنلس استیل (اختیاری)
• سیال پرکننده: Silicone Oil یا Halocarbon Oil
• آب‌بندی با O-Ring از جنس Buna-N
• پوشش Epoxy-Polyester یا Polyurethane

اتصالات

• اتصال فرآیندی استاندارد: 1/2-14 NPT Female
• اتصال فرآیندی اختیاری: 1/4-18 NPT Female
• اتصال الکتریکی استاندارد: 1/2-14 NPT
• اتصال الکتریکی اختیاری: G1/2

درجه حفاظت

• IP67
• مقاوم در برابر نفوذ گردوغبار و آب

استانداردها و تأییدیه‌ها

• HART Communication
• CE EMC
• ATEX
• FM
• CSA
• KTL
• KOSHA

مشخصات مکانیکی

• وزن: 1.7 کیلوگرم (بدون تجهیزات جانبی)
• براکت نصب برای لوله 2 اینچ
• طراحی مناسب برای نصب در محیط‌های صنعتی

ویژگی‌های شاخص

• دقت اندازه‌گیری بالا
• پایداری بلندمدت
• قابلیت کالیبراسیون و تنظیم کامل
• ارتباط دیجیتال HART
• سیستم خودعیب‌یابی پیشرفته
• مقاومت مناسب در شرایط سخت صنعتی
• سازگار با سیستم‌های کنترل و اتوماسیون صنعتی
• قابلیت استفاده در محیط‌های مستعد انفجار با انتخاب مدل دارای تأییدیه مناسب
