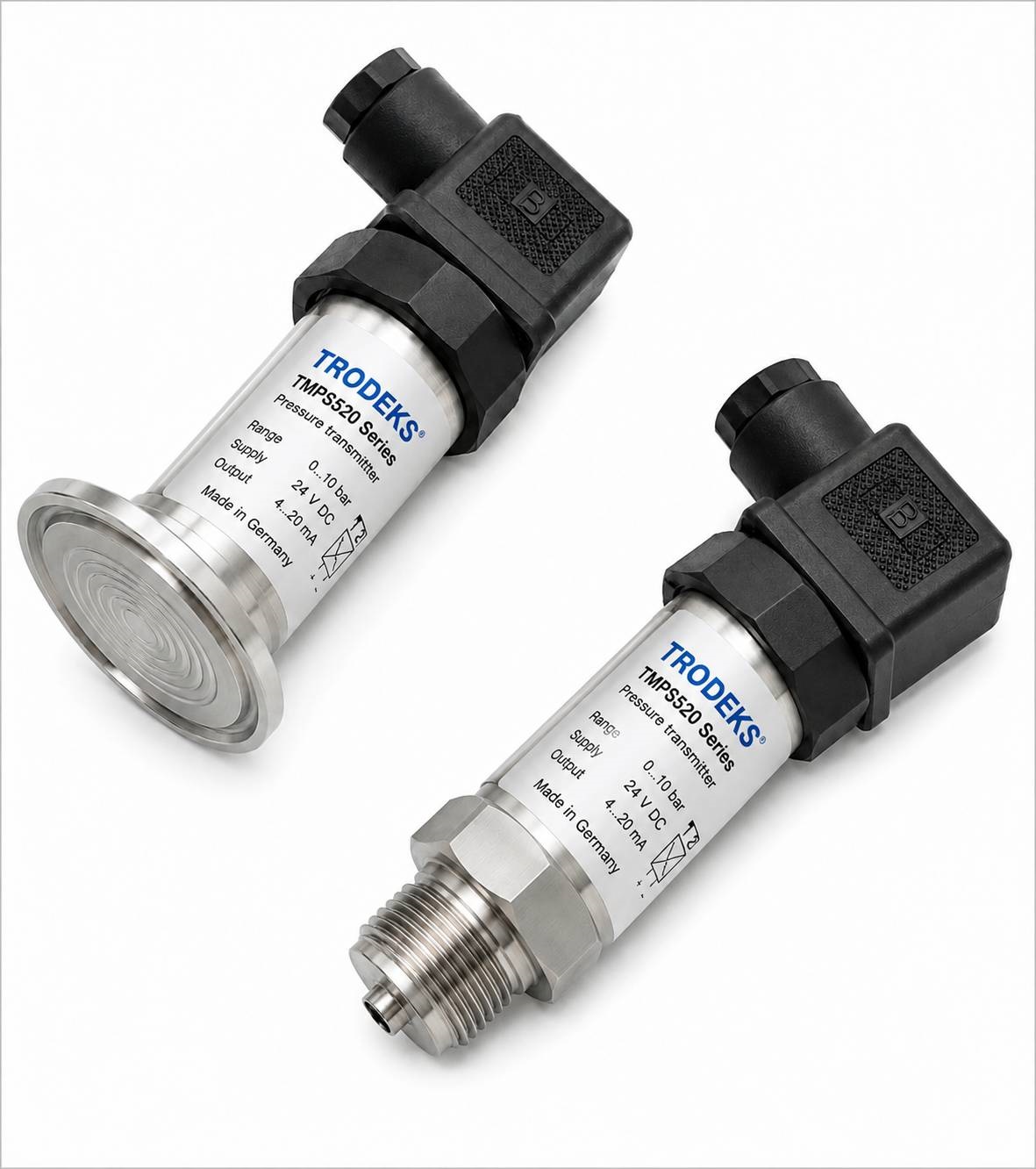

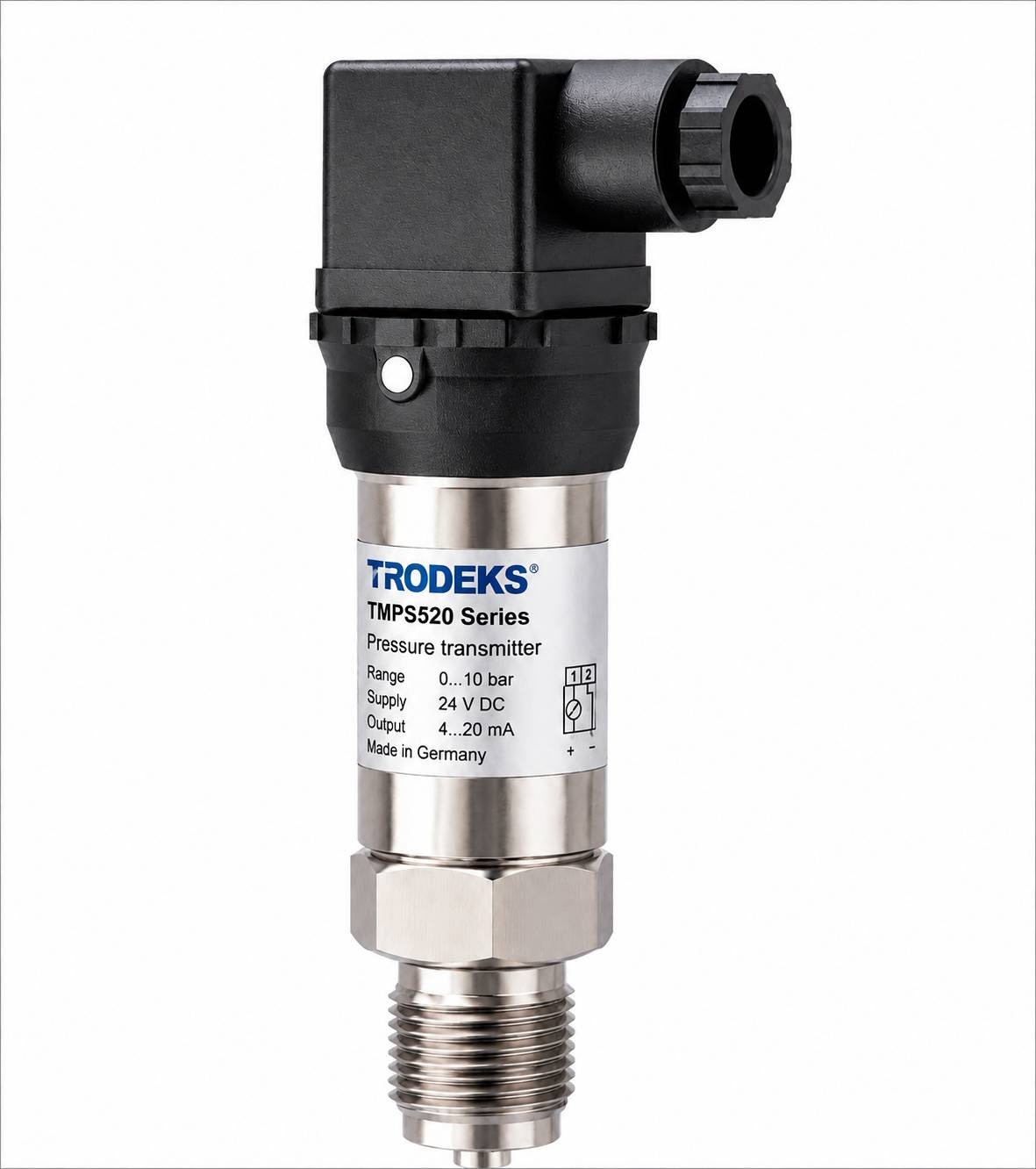

ترانسمیتر فشار صنعتی TMPS520 Series





TRODEKS TMPS520 Series یک ترانسمیتر فشار صنعتی (Pressure Transmitter) با دقت بالا است که برای اندازه‌گیری فشار مایعات، گازها و سایر سیالات سازگار با متریال سنسور طراحی شده است. این تجهیز با بهره‌گیری از سنسور پایدار، ساختار تمام استنلس استیل و طراحی فشرده، امکان اندازه‌گیری دقیق، پایدار و قابل اعتماد فشار را در طیف گسترده‌ای از کاربردهای صنعتی فراهم می‌کند.


بدنه و تمامی قسمت‌های در تماس با سیال از جنس AISI 316L Stainless Steel ساخته شده‌اند و اتصال فرآیندی به سنسور به‌صورت کاملاً جوشی (All Welded Construction) طراحی شده است. این ساختار علاوه بر افزایش مقاومت در برابر لرزش، شوک‌های مکانیکی و شرایط سخت صنعتی، احتمال نشتی را کاهش داده و دوام تجهیز را در محیط‌های خورنده افزایش می‌دهد.


TMPS520 Series با ارائه خروجی‌های استاندارد صنعتی، قابلیت اتصال مستقیم به PLC، HMI، DCS، SCADA، دیتالاگرها و سایر سیستم‌های کنترل و مانیتورینگ را دارد. طراحی جمع‌وجور، نصب آسان و محدوده اندازه‌گیری گسترده از فشارهای بسیار پایین تا 600 بار، این ترانسمیتر را به گزینه‌ای مناسب برای صنایع آب و فاضلاب، نفت، گاز، پتروشیمی، ماشین‌آلات صنعتی، سیستم‌های هیدرولیک و پنوماتیک، تجهیزات فرآیندی و تأسیسات صنعتی تبدیل کرده است.


این سری با درجه حفاظت استاندارد IP65 و امکان انتخاب نسخه‌های IP67 یا IP68، برای استفاده در محیط‌های صنعتی با شرایط کاری مختلف طراحی شده است. همچنین استفاده از متریال مقاوم و طراحی بدون قطعات متحرک، موجب افزایش طول عمر تجهیز، کاهش نیاز به تعمیرات و حفظ پایداری اندازه‌گیری در بهره‌برداری مداوم می‌شود.


قیمت محصول:
استعلام از طریق واتساپ


گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته



TRODEKS TMPS520 Series یک ترانسمیتر فشار صنعتی (Pressure Transmitter) با طراحی فشرده و بدنه تمام استنلس استیل است که برای اندازه‌گیری دقیق فشار مایعات، گازها و بخار در طیف گسترده‌ای از فرآیندهای صنعتی توسعه یافته است. این تجهیز با بهره‌گیری از سنسور پایدار، دقت بالا، پایداری طولانی‌مدت و مقاومت مکانیکی مناسب، امکان اندازه‌گیری مطمئن فشار را حتی در شرایط کاری سخت فراهم می‌کند.

سری TMPS520 در محدوده‌های اندازه‌گیری متنوع از 25 میلی‌بار تا 600 بار عرضه می‌شود و علاوه بر خروجی استاندارد 4–20 mA، در نسخه‌های دارای خروجی ولتاژی نیز قابل سفارش است. طراحی کاملاً جوشی بخش اندازه‌گیری و استفاده از AISI 316L Stainless Steel در قسمت‌های در تماس با سیال، مقاومت بالایی در برابر خوردگی، لرزش، شوک‌های مکانیکی و شرایط محیطی صنعتی ایجاد کرده و موجب افزایش طول عمر تجهیز می‌شود.

طراحی جمع‌وجور، نصب آسان، قابلیت اتصال مستقیم به PLC، HMI، DCS، SCADA، دیتالاگرها و سایر سیستم‌های کنترل و مانیتورینگ، این ترانسمیتر را به گزینه‌ای مناسب برای پروژه‌های اتوماسیون صنعتی، ماشین‌آلات، خطوط تولید، تأسیسات و صنایع فرآیندی تبدیل کرده است.

کاربردهای مستقیم

  • اندازه‌گیری فشار خطوط انتقال آب
  • اندازه‌گیری فشار شبکه‌های هوای فشرده
  • پایش فشار بخار صنعتی
  • کنترل فشار پمپ‌ها
  • حفاظت از بوسترپمپ‌ها
  • اندازه‌گیری فشار مخازن تحت فشار
  • کنترل فشار سیستم‌های هیدرولیک
  • کنترل فشار سیستم‌های پنوماتیک
  • اندازه‌گیری فشار گازهای صنعتی
  • تجهیزات تصفیه آب و فاضلاب
  • صنایع نفت، گاز و پتروشیمی
  • صنایع شیمیایی
  • صنایع غذایی و نوشیدنی
  • صنایع دارویی
  • کارخانه‌های فولاد
  • معادن
  • نیروگاه‌ها
  • ماشین‌آلات صنعتی
  • خطوط تولید اتوماتیک
  • سیستم‌های HVAC
  • کمپرسورها
  • دیگ‌های بخار
  • سیستم‌های CIP
  • تجهیزات فرآیندی
  • واحدهای انتقال سیالات

کاربردهای غیرمستقیم

  • کنترل دور اینورتر بر اساس فشار
  • بهینه‌سازی عملکرد پمپ‌ها
  • جلوگیری از کاویتاسیون
  • کاهش مصرف انرژی
  • کنترل فشار شبکه توزیع
  • حفاظت از شیرآلات صنعتی
  • کنترل عملکرد فیلترها
  • پایش افت فشار تجهیزات
  • مانیتورینگ از راه دور
  • ثبت اطلاعات فرآیندی
  • اتصال به PLC و DCS
  • سیستم‌های SCADA
  • مدیریت مصرف انرژی
  • سیستم‌های هشدار فشار
  • حفاظت از تجهیزات حساس
  • کنترل فرآیندهای پیوسته
  • پایش کیفیت تولید
  • افزایش قابلیت اطمینان تجهیزات
  • اتوماسیون خطوط تولید
  • پروژه‌های مانیتورینگ صنعتی

مزایای محسوس

  • اندازه‌گیری دقیق و پایدار فشار
  • نصب سریع و آسان
  • ابعاد فشرده و اشغال فضای کم
  • بدنه مقاوم از جنس استنلس استیل
  • مقاومت بالا در برابر خوردگی
  • مقاومت مناسب در برابر لرزش و شوک
  • عملکرد قابل اعتماد در محیط‌های صنعتی
  • تنوع گسترده محدوده‌های اندازه‌گیری
  • قابلیت استفاده در کاربردهای مختلف
  • نیاز کم به تعمیر و نگهداری
  • طول عمر بالا
  • سازگاری با اغلب سیستم‌های کنترل صنعتی

مزایای غیرمحسوس

  • افزایش پایداری فرآیند
  • کاهش توقف‌های ناخواسته تولید
  • افزایش قابلیت اطمینان سیستم
  • کاهش احتمال خرابی تجهیزات پایین‌دست
  • بهبود کیفیت کنترل فرآیند
  • افزایش دقت تصمیم‌گیری اپراتور
  • کاهش خطاهای اندازه‌گیری در بلندمدت
  • کاهش نیاز به کالیبراسیون‌های مکرر
  • افزایش بهره‌وری خطوط تولید
  • کاهش ریسک بروز خطاهای فرآیندی

صرفه‌جویی اقتصادی

  • کاهش هزینه تعمیرات
  • افزایش عمر تجهیزات فرآیندی
  • کاهش مصرف قطعات یدکی
  • کاهش زمان توقف خطوط تولید
  • کاهش هزینه سرویس‌های دوره‌ای
  • کاهش مصرف انرژی از طریق کنترل دقیق فشار
  • افزایش راندمان بهره‌برداری
  • کاهش هزینه‌های ناشی از خرابی پمپ‌ها و کمپرسورها
  • کاهش هزینه‌های نگهداری سیستم
  • بهبود بازگشت سرمایه در پروژه‌های اتوماسیون

مزیت‌های فنی

  • محدوده اندازه‌گیری گسترده از 25 میلی‌بار تا 600 بار
  • بدنه و قسمت‌های در تماس با سیال از جنس AISI 316L Stainless Steel
  • ساختار تمام‌جوش سنسور برای افزایش مقاومت در برابر لرزش و شوک
  • درجه حفاظت IP65 با امکان انتخاب نسخه‌های IP67 و IP68
  • خروجی استاندارد 4–20 mA و نسخه‌های دارای خروجی ولتاژی
  • دقت تا ±0.2% FS در مدل‌های دقیق‌تر و ±0.5% FS در مدل استاندارد
  • پایداری مناسب در دمای کاری تا 85 درجه سانتی‌گراد
  • امکان انتخاب اتصالات فرآیندی متناسب با کاربرد
  • قابلیت سفارش در محدوده‌های اندازه‌گیری مختلف
  • سازگاری با طیف گسترده‌ای از سیستم‌های کنترل صنعتی
  • طراحی صنعتی مقاوم برای بهره‌برداری مداوم در شرایط سخت فرآیندی



ترانسمیتر فشار TRODEKS TMPS520 Series برای اندازه‌گیری دقیق و پایدار فشار مایعات، گازها و بخار در طیف گسترده‌ای از فرآیندهای صنعتی طراحی شده است. طراحی مقاوم، محدوده‌های اندازه‌گیری متنوع، خروجی استاندارد صنعتی و قابلیت یکپارچه‌سازی با سیستم‌های کنترل، این تجهیز را به گزینه‌ای مناسب برای کاربردهای عمومی و تخصصی اندازه‌گیری فشار تبدیل کرده است.

  • اندازه‌گیری فشار آب خام، آب آشامیدنی، آب صنعتی و آب فرآیندی
  • پایش فشار خطوط انتقال آب و شبکه‌های توزیع
  • کنترل فشار ایستگاه‌های پمپاژ و بوسترپمپ‌ها
  • حفاظت از پمپ‌ها در برابر افزایش یا افت فشار
  • کنترل فشار سیستم‌های آبرسانی شهری و صنعتی
  • اندازه‌گیری فشار مخازن تحت فشار و مخازن ذخیره
  • پایش فشار خطوط هوای فشرده و کمپرسورها
  • کنترل فشار سیستم‌های پنوماتیک
  • اندازه‌گیری فشار مدارهای هیدرولیک
  • پایش فشار روغن، سوخت و روانکارها
  • اندازه‌گیری فشار بخار در بویلرها و تجهیزات حرارتی
  • کنترل فشار خطوط گاز طبیعی، گازهای صنعتی و گازهای فرآیندی
  • اندازه‌گیری فشار سیالات خورنده با انتخاب متریال مناسب
  • کنترل فشار خطوط انتقال مواد شیمیایی
  • استفاده در واحدهای پالایش نفت، گاز و پتروشیمی
  • پایش فرآیندهای صنایع شیمیایی و پتروشیمی
  • کنترل فشار راکتورها، مبدل‌های حرارتی و تجهیزات فرآیندی
  • اندازه‌گیری فشار در صنایع فولاد، سیمان و معادن
  • استفاده در نیروگاه‌های حرارتی و سیکل ترکیبی
  • کنترل فشار سیستم‌های خنک‌کننده و آب گردشی
  • اندازه‌گیری فشار در صنایع غذایی، لبنیات و نوشیدنی
  • کنترل فرآیندهای تولید دارویی و بیوتکنولوژی
  • استفاده در ماشین‌آلات صنعتی و خطوط تولید اتوماتیک
  • پایش فشار تجهیزات بسته‌بندی و ماشین‌آلات فرآوری
  • کنترل فشار سیستم‌های تصفیه آب و فاضلاب
  • اندازه‌گیری فشار واحدهای اسمز معکوس (RO)، فیلتراسیون و UF
  • کنترل فشار سیستم‌های CIP و شست‌وشوی صنعتی
  • استفاده در سیستم‌های HVAC، چیلرها و تأسیسات مکانیکی
  • اتصال به PLC، DCS، SCADA و سیستم‌های مانیتورینگ صنعتی
  • ثبت و پایش مداوم فشار در سامانه‌های اتوماسیون
  • ایجاد آلارم برای فشارهای غیرمجاز و حفاظت از تجهیزات
  • پروژه‌های تحقیقاتی، آزمایشگاهی و تست تجهیزات فشار
  • کاربرد در تجهیزات OEM، سازندگان ماشین‌آلات و تابلوهای کنترل صنعتی
  • پایش فرآیندهای پیوسته که به اندازه‌گیری دقیق، پایدار و قابل اعتماد فشار نیاز دارند

به‌واسطه طراحی تمام استنلس استیل، سنسور پایدار، محدوده اندازه‌گیری گسترده، مقاومت مناسب در برابر ارتعاش و شرایط محیطی صنعتی، TMPS520 Series انتخابی قابل اعتماد برای اندازه‌گیری فشار در سیستم‌های کنترل، مانیتورینگ و اتوماسیون صنعتی محسوب می‌شود.

نظرات کاربران

هنوز نظری برای این محصول وجود ندارد.

مشخصات فنی (Technical Specifications)

نوع تجهیز ترانسمیتر فشار صنعتی (Industrial Pressure Transmitter)
مدل TRODEKS TMPS520 Series
اصل اندازه‌گیری سنسور پیزورزیستیو (Piezoresistive Pressure Sensor)
نوع فشار قابل اندازه‌گیری فشار گیج (Gauge)، فشار مطلق (Absolute) و فشار خلأ (Vacuum) بسته به مدل
محدوده اندازه‌گیری از 25 mbar تا 600 bar
دقت اندازه‌گیری ±0.5% FS (مدل استاندارد) و تا ±0.2% FS در مدل‌های سفارشی
پایداری بلندمدت کمتر از ±0.2% FS در سال
سیگنال خروجی
  • 4–20 mA دو سیمه
  • 0–5 VDC
  • 0–10 VDC
  • 0.5–4.5 VDC
  • خروجی‌های سفارشی بنا به درخواست
ولتاژ تغذیه
  • 10 تا 30 VDC (برای خروجی جریان)
  • 5 VDC یا 24 VDC (بسته به نوع خروجی)
زمان پاسخ ≤1 ms
اضافه‌بار مجاز (Over Pressure) تا 2 برابر محدوده نامی (بسته به رنج اندازه‌گیری)
فشار ترکیدگی (Burst Pressure) تا 3 برابر فشار نامی (بسته به مدل)
دمای سیال 40- تا 85+ درجه سانتی‌گراد
دمای محیط 40- تا 85+ درجه سانتی‌گراد
دمای نگهداری 40- تا 100+ درجه سانتی‌گراد
جبران‌سازی دمایی جبران‌سازی داخلی برای حفظ دقت اندازه‌گیری در تغییرات دما
جنس بدنه استنلس استیل AISI 316L
جنس قسمت‌های در تماس با سیال استنلس استیل AISI 316L
ساختار سنسور دیافراگم جوشکاری‌شده بدون استفاده از O-Ring در بخش اندازه‌گیری
درجه حفاظت IP65 استاندارد، قابل سفارش تا IP67 و IP68
مقاومت در برابر لرزش مطابق استانداردهای صنعتی
مقاومت در برابر شوک مکانیکی بالا، مناسب برای محیط‌های صنعتی
اتصال فرآیندی انواع رزوه‌های G، NPT، BSP، M و اتصالات سفارشی
اتصال الکتریکی کانکتور DIN 43650، کانکتور M12، کابل مستقیم یا سایر اتصالات سفارشی
مصرف توان پایین، مناسب برای سیستم‌های کنترل و اتوماسیون صنعتی
نوع نصب نصب مستقیم روی خطوط لوله، مخازن و تجهیزات فرآیندی
کلاس حفاظتی الکترونیک مقاوم در برابر نویزهای صنعتی و تداخلات الکترومغناطیسی (EMI)
سیالات قابل اندازه‌گیری مایعات، گازها، بخار، روغن‌ها و اغلب سیالات سازگار با استنلس استیل 316L
سازگاری با سیستم‌های کنترل PLC، DCS، SCADA، HMI، Data Logger و سایر سامانه‌های اتوماسیون صنعتی
طول عمر کاری طراحی‌شده برای بهره‌برداری مداوم با پایداری بلندمدت در شرایط صنعتی
استاندارد ساخت مطابق استانداردهای بین‌المللی تجهیزات ابزار دقیق صنعتی
