فلومتر التراسونیک پرتابل TRODEKS مدل TPW200
فلومتر التراسونیک پرتابل TRODEKS مدل TPW200

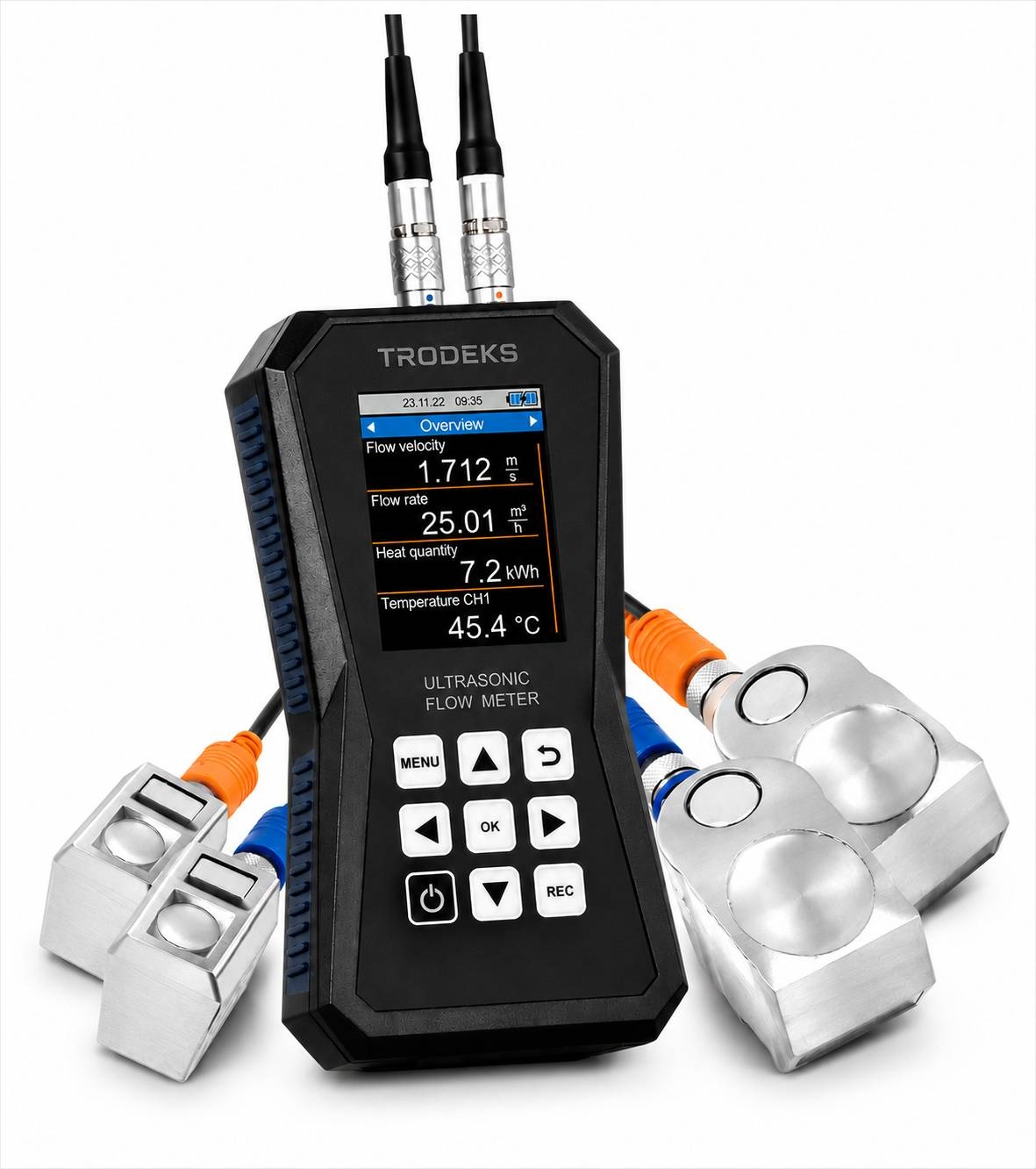

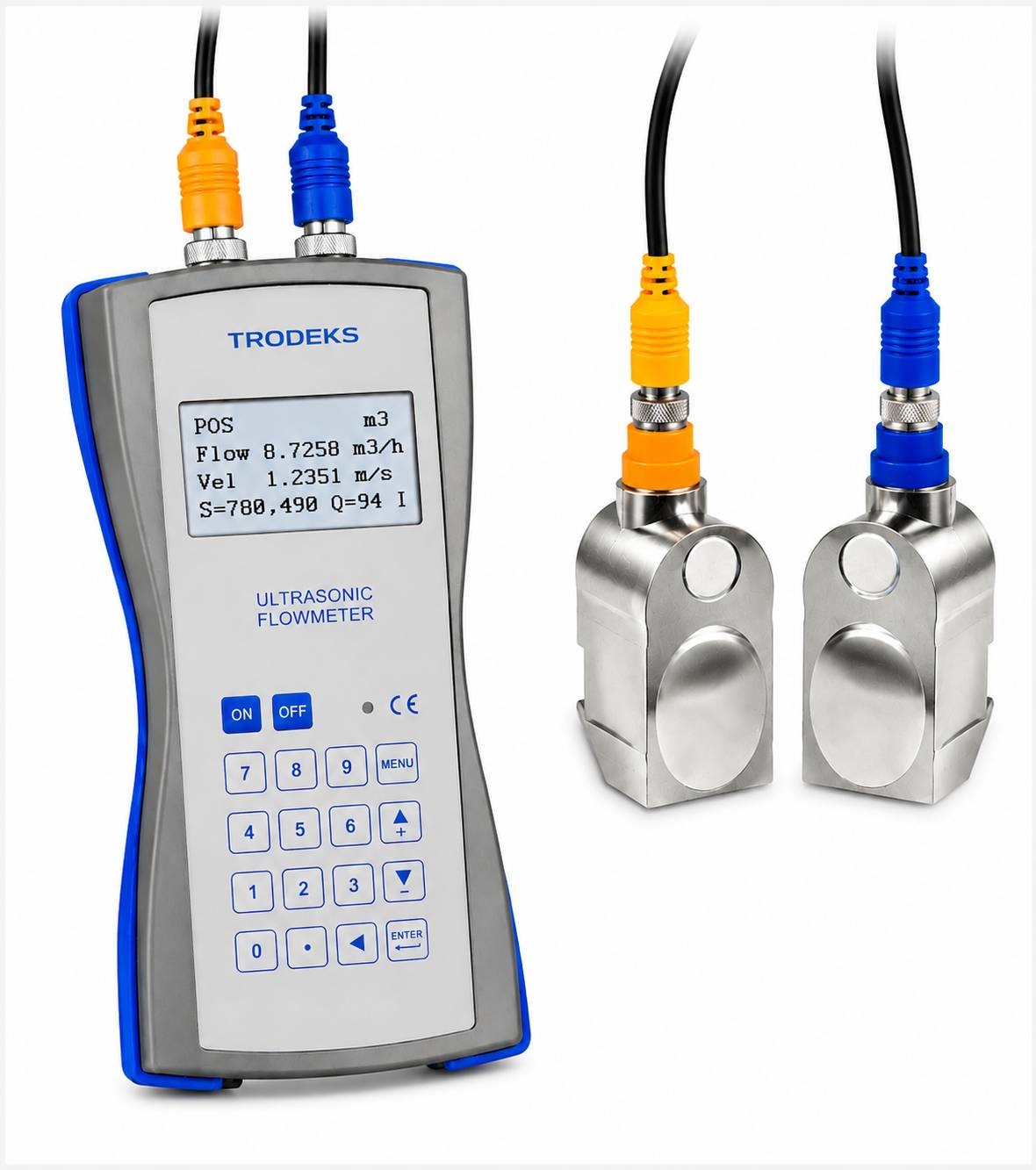

فلومتر التراسونیک پرتابل TRODEKS مدل TPW200 یک دستگاه اندازهگیری دبی به روش Transit-Time است که امکان اندازهگیری جریان مایعات را بدون نیاز به برش لوله، توقف فرآیند یا ایجاد هرگونه تغییر در خط لوله فراهم میکند.

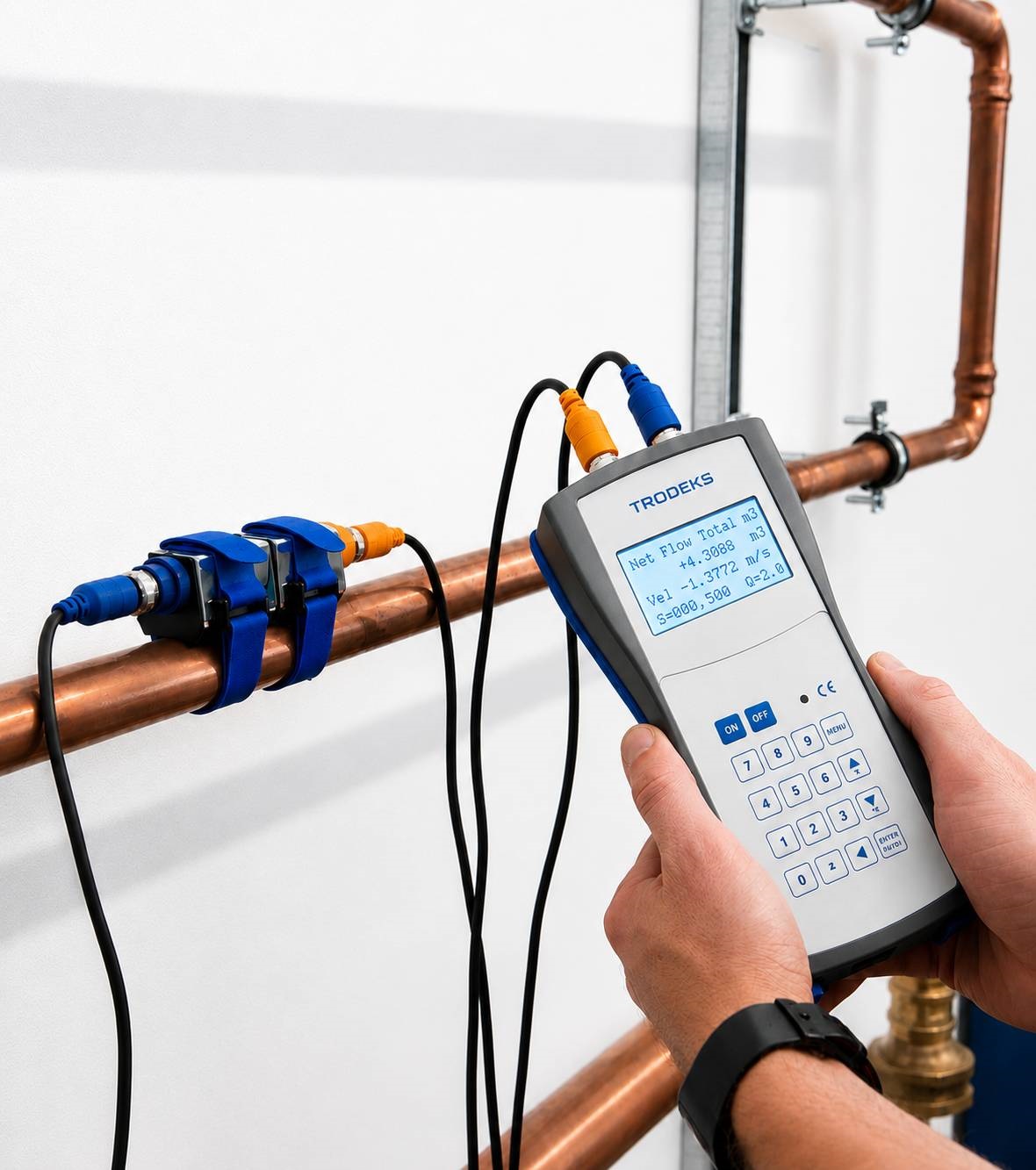

در این فناوری، سنسورهای Clamp-On بر روی سطح خارجی لوله نصب میشوند و بدون تماس مستقیم با سیال، امواج اولتراسونیک را در جهت و خلاف جهت جریان ارسال میکنند. دستگاه با اندازهگیری اختلاف زمان عبور این امواج، سرعت جریان و دبی سیال را با دقت بالا محاسبه میکند.
ماهیت غیرتهاجمی این روش باعث میشود عملیات اندازهگیری بدون افت فشار، بدون ایجاد نشتی و بدون نیاز به توقف بهرهبرداری انجام شود. به همین دلیل TPW200 گزینهای مناسب برای اندازهگیری موقت، تست عملکرد خطوط، ممیزی مصرف آب و انرژی، بررسی عملکرد پمپها و کنترل فرآیندهای صنعتی محسوب میشود.
طراحی پرتابل و قابل حمل دستگاه امکان استفاده سریع در نقاط مختلف شبکه را فراهم کرده و آن را به ابزاری کاربردی برای بهرهبرداران، پیمانکاران، شرکتهای آب و فاضلاب، صنایع نفت و گاز، نیروگاهها و واحدهای صنعتی تبدیل کرده است.
فلومتر التراسونیک پرتابل TRODEKS مدل TPW200 با قابلیت نصب سریع، دقت بالا، عدم نیاز به توقف فرآیند و هزینه نگهداری بسیار پایین، راهکاری ایدهآل برای اندازهگیری دبی مایعات در انواع خطوط انتقال و تأسیسات صنعتی به شمار میآید.
```
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
TRODEKS TPW200 Portable Ultrasonic Flow Meter
فلومتر پرتابل التراسونیک TRODEKS مدل TPW200 یک تجهیز اندازهگیری دبی غیرتهاجمی (Non-Invasive) است که بر اساس تکنولوژی Transit-Time Ultrasonic طراحی شده و بدون نیاز به برش لوله، توقف فرآیند یا ایجاد تغییر در خط، امکان اندازهگیری دقیق دبی سیالات را فراهم میکند.
در این روش، سنسورهای التراسونیک از بیرون لوله نصب میشوند و اختلاف زمان عبور امواج در جهت و خلاف جهت جریان اندازهگیری میشود. با تحلیل این اختلاف زمان، دستگاه سرعت سیال و دبی عبوری را با دقت بالا محاسبه میکند.
TPW200 راهحلی ایدهآل برای پروژههای موقت، تست عملکرد پمپها، بررسی راندمان خطوط انتقال، ممیزی انرژی، پایش شبکههای آب و فاضلاب و همچنین کنترل فرآیندهای صنعتی است. از آنجا که هیچ قطعهای با سیال تماس مستقیم ندارد، مشکلات ناشی از خوردگی، رسوب، سایش و افت فشار در این تجهیز وجود ندارد.
یکی از مزایای مهم فلومترهای پرتابل نسبت به فلومترهای اینلاین، قابلیت جابهجایی و استفاده در چندین نقطه مختلف است. یک دستگاه میتواند برای اندازهگیری دهها خط لوله در یک مجموعه صنعتی مورد استفاده قرار گیرد و هزینه سرمایهگذاری را به شکل قابل توجهی کاهش دهد.
TPW200 قابلیت اندازهگیری روی انواع لولههای فلزی و غیرفلزی از جمله فولاد کربنی، استنلس استیل، چدن، مس، PVC، PE، PP، آلومینیوم و FRP را دارد و برای قطرهای DN15 تا DN6000 قابل استفاده است.
این تجهیز قادر است دبی لحظهای، سرعت سیال، حجم تجمعی (Total Flow) و دادههای تاریخی را ثبت و ذخیره نماید. وجود Data Logger داخلی امکان تحلیل عملکرد سیستم در بازههای زمانی طولانی را فراهم میکند.
مزایای عملیاتی
- عدم نیاز به قطع جریان یا توقف تولید
- عدم نیاز به برش یا سوراخکاری لوله
- عدم ایجاد افت فشار در خط
- مناسب برای خطوط قدیمی و در حال بهرهبرداری
- نصب و راهاندازی سریع در کمتر از چند دقیقه
- قابلیت انتقال بین پروژهها و نقاط مختلف
- مناسب برای ممیزی انرژی و بررسی عملکرد پمپها
- هزینه نگهداری بسیار پایین
- عدم تماس سنسور با سیال
- مناسب برای محیطهای صنعتی و پروژههای میدانی
نکات فنی مهم
برای دستیابی به حداکثر دقت اندازهگیری، خط لوله باید کاملاً پر از سیال باشد و طول مستقیم مناسب در بالادست و پاییندست محل نصب رعایت شود. همچنین کیفیت نصب سنسورها، جنس لوله، ضخامت جداره و شرایط داخلی لوله میتواند بر کیفیت سیگنال و دقت اندازهگیری تأثیرگذار باشد.
فلومترهای Transit-Time معمولاً بهترین عملکرد را در سیالات نسبتاً تمیز یا با میزان ذرات معلق محدود دارند. در سیالات بسیار آلوده یا دارای حباب زیاد، استفاده از تکنولوژی Doppler ممکن است گزینه مناسبتری باشد.
کاربردها
- تصفیهخانههای آب و فاضلاب
- شبکههای انتقال آب
- ایستگاههای پمپاژ
- نیروگاهها
- صنایع نفت و گاز
- صنایع پتروشیمی
- صنایع غذایی و نوشیدنی
- صنایع شیمیایی
- سیستمهای HVAC
- پروژههای پایش انرژی
- اندازهگیری موقت دبی در پروژههای بهرهبرداری و تعمیرات
TPW200 ترکیبی از دقت، قابلیت حمل، نصب سریع و هزینه بهرهبرداری پایین را فراهم میکند و یکی از کاربردیترین ابزارهای اندازهگیری دبی برای واحدهای بهرهبرداری، تعمیرات و مهندسی محسوب میشود.
```
زمینههای کاربرد فلومتر التراسونیک پرتابل TRODEKS مدل TPW200
- تصفیهخانههای آب شهری و روستایی
- تصفیهخانههای فاضلاب شهری و صنعتی
- خطوط انتقال آب خام
- خطوط انتقال آب شرب
- خطوط انتقال آب صنعتی
- شبکههای توزیع آب
- شبکههای آبرسانی شهری
- ایستگاههای پمپاژ آب و فاضلاب
- شبکههای آبیاری و زهکشی
- سدها و تأسیسات آبی
- نیروگاهها و سیستمهای خنککننده
- صنایع نفت و گاز
- پالایشگاهها
- صنایع پتروشیمی
- صنایع شیمیایی
- صنایع فولاد و متالورژی
- صنایع معدنی
- صنایع سیمان
- صنایع غذایی و نوشیدنی
- صنایع دارویی و بهداشتی
- صنایع کاغذ و خمیر کاغذ
- صنایع نساجی و رنگرزی
- سیستمهای سرمایش و گرمایش (HVAC)
- برجهای خنککننده
- بویلرها و سیستمهای حرارتی
کاربردهای تخصصی و عملیاتی
- پایش مصرف انرژی
- ممیزی انرژی (Energy Audit)
- تست و ارزیابی عملکرد پمپها
- کنترل و صحتسنجی فلومترهای نصبشده
- پروژههای پایش موقت دبی
- پروژههای تحقیقاتی و دانشگاهی
- راهاندازی و تحویل پروژههای صنعتی
- عیبیابی شبکههای انتقال سیالات
- پایش تلفات آب و مدیریت مصرف
- کنترل عملکرد خطوط انتقال و شبکههای توزیع
- بررسی ظرفیت واقعی خطوط لوله موجود
- پایش و مدیریت مصرف آب در صنایع و تأسیسات
انواع سیالات قابل اندازهگیری
- آب خام
- آب شرب
- آب تصفیهشده
- آب دریا
- آب چاهها
- پساب صنعتی
- روغنها و فرآوردههای نفتی
- الکل و حلالهای صنعتی
- سیالات شیمیایی سازگار با فناوری التراسونیک
مزایای کاربردی
- اندازهگیری دبی بدون نیاز به برش لوله
- اندازهگیری دبی بدون توقف فرآیند
- عدم نیاز به جوشکاری و فلنجگذاری
- عدم ایجاد افت فشار در خط
- قابلیت جابهجایی بین چندین نقطه اندازهگیری
- مناسب برای محلهایی که نصب فلومتر اینلاین دشوار یا پرهزینه است
- کاهش هزینههای نصب و بهرهبرداری
- مناسب برای اندازهگیریهای موقت و دورهای
- قابل استفاده بهعنوان فلومتر مرجع جهت کالیبراسیون و صحتسنجی
- امکان استفاده در خطوط فعال بدون ایجاد اختلال در فرآیند
```
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
مشخصات فنی فلومتر التراسونیک پرتابل TRODEKS مدل TPW200
| مدل | TRODEKS TPW200 |
|---|---|
| نوع تجهیز | Portable Ultrasonic Flow Meter |
| فناوری اندازهگیری | Ultrasonic Transit-Time |
| نوع نصب | Clamp-On (Non-Invasive) |
| دقت اندازهگیری | ±1% of Reading |
| تکرارپذیری | ±0.2% |
| خطی بودن | ±0.5% |
| محدوده سرعت جریان | 0.01 ~ 25 m/s |
| محدوده سایز لوله | DN15 ~ DN6000 |
| جنس لوله | Carbon Steel, Stainless Steel, Cast Iron, PVC, PE, PP, Copper, FRP, Aluminum |
| سیالات قابل اندازهگیری | Water, Wastewater, Sea Water, Cooling Water, Hot Water, Oil, Chemicals |
| نمایشگر | Backlit LCD Display |
| ثبت اطلاعات | Built-in Data Logger |
| ظرفیت ذخیرهسازی | 64 Days / 64 Months / Up to 5 Years |
| Totalizer | Positive, Negative and Net Totalizer |
| پارامترهای قابل اندازهگیری | Flow Rate, Velocity, Total Flow |
| ارتباطات | RS232 |
| خروجیها | Optional Analog Output / Pulse Output |
| منبع تغذیه | AC220V or DC24V |
| توان مصرفی | Less than 1.5 W |
| درجه حفاظت یونیت اصلی | IP65 |
| درجه حفاظت سنسورها | IP68 Waterproof |
| دمای کاری یونیت اصلی | -30°C ~ +80°C |
| دمای کاری سنسورها | -40°C ~ +110°C |
| روشهای نصب سنسور | V / Z / W / N |
| فاصله مستقیم بالادست | Upstream ≥ 10D |
| فاصله مستقیم پاییندست | Downstream ≥ 5D |
| صفحه کلید | Membrane Keypad |
| زبان منو | Multi-Language |
| تشخیص خودکار سنسور | Automatic Transducer Recognition |
| محافظت رمز عبور | Supported |
| واحدهای اندازهگیری | Selectable Flow, Velocity and Totalizer Units |
| حافظه پشتیبان | Internal Data Protection Memory |
ویژگیهای اصلی
- اندازهگیری دبی بدون نیاز به برش لوله
- نصب بدون توقف فرآیند
- فناوری Clamp-On غیرتهاجمی
- پوشش سایز لوله از DN15 تا DN6000
- دقت اندازهگیری تا ±1%
- مصرف انرژی بسیار پایین
- قابلیت ثبت اطلاعات بلندمدت
- مناسب برای تست عملکرد پمپها
- مناسب برای شبکههای آب و فاضلاب
- مناسب برای صنایع نفت، گاز و پتروشیمی
- مناسب برای پایش انرژی و سیستمهای HVAC
- دارای روشهای نصب V، Z، W و N
- قابلیت اندازهگیری دبی، سرعت و حجم تجمعی
- عدم ایجاد افت فشار در خط
- قابلیت استفاده به عنوان فلومتر مرجع جهت صحتسنجی
کاربردها
- شبکههای آب شهری و روستایی
- تصفیهخانههای آب
- تصفیهخانههای فاضلاب
- خطوط انتقال آب
- صنایع نفت و گاز
- صنایع پتروشیمی
- صنایع شیمیایی
- صنایع غذایی و دارویی
- نیروگاهها
- سیستمهای HVAC
- برجهای خنککننده
- تست و ارزیابی عملکرد پمپها
- ممیزی و پایش انرژی (Energy Audit)
- کنترل و صحتسنجی فلومترهای نصبشده
- پروژههای موقت اندازهگیری دبی
- پایش تلفات آب و مدیریت مصرف
- راهاندازی و تحویل پروژههای صنعتی
```
