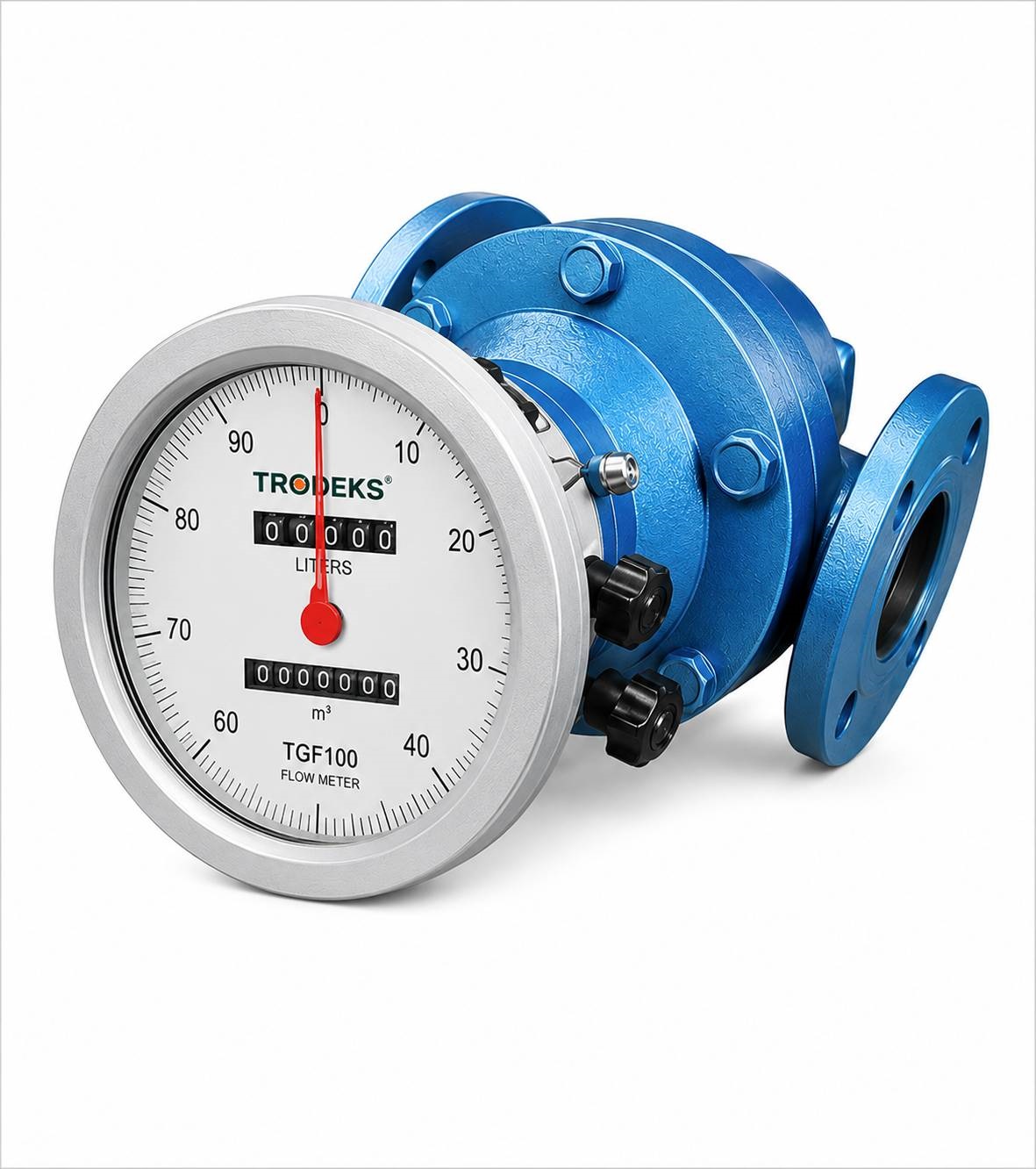

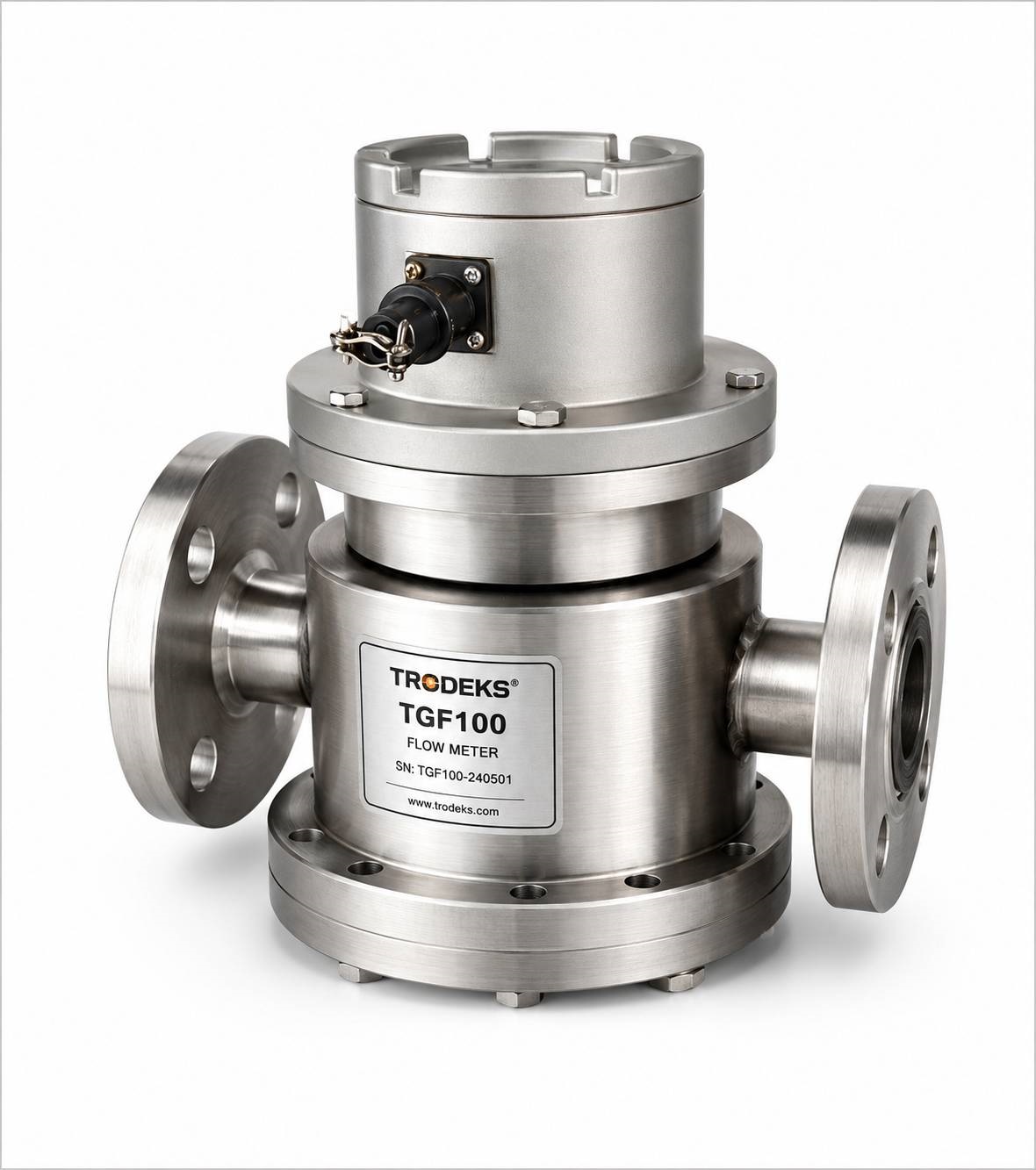

فلومتر دنده ای بیضوی مدل TGF100
فلومتر چرخدنده بیضوی TRODEKS مدل TGF100 یک فلومتر جابجایی مثبت (Positive Displacement Flow Meter) با دقت بالا است که برای اندازهگیری دقیق مایعات تمیز با ویسکوزیته پایین تا بالا طراحی شده است. این تجهیز با استفاده از دو چرخدنده بیضوی ماشینکاریشده (Oval Gear)، حجم واقعی سیال عبوری را بهصورت مستقیم اندازهگیری کرده و حتی در دبیهای بسیار پایین نیز دقت، پایداری و تکرارپذیری فوقالعادهای ارائه میدهد.
ساختار مکانیکی دقیق و طراحی مقاوم TGF100 موجب شده است تا این فلومتر در برابر تغییرات فشار، دما و ویسکوزیته عملکردی پایدار داشته باشد و با افت فشار کم، طول عمر بالا و نیاز حداقلی به تعمیر و نگهداری، گزینهای مطمئن برای اندازهگیری انواع سیالات صنعتی باشد.
فلومتر TGF100 برای اندازهگیری پیوسته (Continuous Measurement) یا سیستمهای بچینگ (Batching Systems) طراحی شده و در صنایع نفت، گاز، پتروشیمی، شیمیایی، رنگ و رزین، صنایع غذایی، دارویی، آرایشی و بهداشتی، روانکارها و سایر فرآیندهایی که نیازمند اندازهگیری حجمی دقیق هستند، کاربرد گستردهای دارد. همچنین قابلیت تجهیز به خروجی پالسی، 4-20 میلیآمپر، RS485 و اتصال به سیستمهای PLC، DCS و SCADA، این محصول را به انتخابی ایدهآل برای سیستمهای اتوماسیون صنعتی تبدیل کرده است.
گارانتی 15 ماهه محصول
تضمین اصالت کالا و کیفیت بالا
ارائه خدمات پس از فروش
تضمین بهترین قیمت بازار
پشتیبانی 24 ساعته در 7 روز هفته
فلومتر چرخدنده بیضوی TRODEKS مدل TGF100
فلومتر چرخدنده بیضوی TRODEKS مدل TGF100 یک تجهیز اندازهگیری حجمی (Positive Displacement Flow Meter) با دقت بالا است که برای اندازهگیری مستقیم حجم انواع مایعات در خطوط فرآیندی طراحی شده است. عملکرد این دستگاه بر پایه گردش دو چرخدنده بیضوی ماشینکاریشده با تلرانس بسیار دقیق است؛ بهگونهای که در هر دور، حجم مشخص و ثابتی از سیال جابهجا شده و بدون وابستگی به سرعت جریان یا شرایط هیدرولیکی خط، مقدار واقعی دبی و حجم عبوری اندازهگیری میشود.
ساختار مکانیکی مستحکم، افت فشار بسیار کم، پایداری طولانیمدت و تکرارپذیری عالی، فلومتر TGF100 را به گزینهای ایدهآل برای اندازهگیری مایعات با ویسکوزیته پایین، متوسط و بالا تبدیل کرده است. این تجهیز برای کاربردهای اندازهگیری لحظهای، انتقال مالکیت (Custody Transfer)، سیستمهای بچینگ (Batching)، کنترل فرآیند و محاسبه دقیق حجم مصرفی عملکردی قابل اعتماد و پایدار ارائه میدهد.
مدل TGF100 در متریالهای مختلف شامل چدن، فولاد ریختهگری، استنلس استیل و آلیاژهای ویژه تولید میشود و متناسب با نوع سیال، فشار کاری، دمای فرآیند و شرایط بهرهبرداری قابل انتخاب است. همچنین امکان تجهیز دستگاه به خروجی پالسی، سیگنال استاندارد 4-20 میلیآمپر، نمایشگر محلی، توتالایزر و سایر تجهیزات جانبی برای اتصال به سیستمهای PLC، DCS، RTU و SCADA وجود دارد.
به دلیل عدم تأثیرپذیری محسوس از تغییرات پروفیل جریان، نوسانات فشار و آشفتگیهای هیدرولیکی، فلومتر TGF100 در بسیاری از کاربردهایی که فلومترهای سرعتی با محدودیت مواجه هستند، عملکردی دقیق، پایدار و قابل اعتماد ارائه میدهد و بهعنوان یکی از بهترین گزینهها برای اندازهگیری حجمی سیالات ارزشمند شناخته میشود.
کاربردهای مستقیم
- اندازهگیری انواع فرآوردههای نفتی
- اندازهگیری بنزین، گازوئیل، نفت سفید و سایر سوختهای مایع
- اندازهگیری روغنهای روانکار و هیدرولیک
- اندازهگیری روغن موتور، روغن صنعتی و روغن حرارتی
- اندازهگیری قیر، مازوت و روغنهای سنگین
- اندازهگیری رزین، رنگ، تینر و انواع حلالها
- اندازهگیری انواع اسیدها و بازها (با انتخاب متریال مناسب)
- اندازهگیری الکل، گلیکول و حلالهای شیمیایی
- اندازهگیری پلیمرها و مایعات با ویسکوزیته بالا
- اندازهگیری روغن خوراکی، شربت، ملاس، شکلات مایع و افزودنیهای غذایی
- صنایع دارویی و مواد اولیه مایع
- مواد شوینده و محصولات آرایشی و بهداشتی
- اندازهگیری چسبها، مرکبها و مواد پوششی
کاربردهای غیرمستقیم
- سیستمهای بچینگ (Batching) و دوزینگ (Dosing)
- خطوط بارگیری و تخلیه تانکرها
- اسکیدهای انتقال و اندازهگیری سوخت
- واحدهای اختلاط (Blending) و میکس مواد
- کنترل مصرف مواد اولیه در خطوط تولید
- سیستمهای انتقال و توزیع مایعات
- پایش مصرف انرژی و سوخت
- خطوط تولید پیوسته (Continuous Process)
- واحدهای بستهبندی مایعات
- صنایع نفت، گاز و پتروشیمی
- پالایشگاهها
- نیروگاهها
- صنایع شیمیایی
- صنایع غذایی و نوشیدنی
- صنایع دارویی
- صنایع رنگ، رزین و پلیمر
- صنایع کاغذ و سلولزی
- صنایع دریایی و اسکلههای انتقال سوخت
- معادن، صنایع فلزی و فولاد
- کارخانههای تولید روانکار و روغن
فلومتر چرخدنده بیضوی TRODEKS مدل TGF100 با ترکیب دقت اندازهگیری بالا، قابلیت اطمینان طولانیمدت، تنوع متریال، افت فشار کم، نصب آسان و هزینه نگهداری پایین، راهکاری مطمئن برای اندازهگیری حجم واقعی مایعات در طیف گستردهای از صنایع و فرآیندهای صنعتی محسوب میشود.
- صنایع نفت، گاز و پتروشیمی
- پالایشگاهها و واحدهای فرآورش نفت
- پایانههای ذخیرهسازی، انتقال و توزیع سوخت
- خطوط بارگیری و تخلیه تانکر، واگن و کشتی
- صنایع شیمیایی و تولید انواع مواد شیمیایی
- صنایع رنگ، رزین، چسب و حلال
- صنایع پلیمر، پلاستیک و لاستیک
- تولید و توزیع روغنهای روانکار، هیدرولیک و گریس
- صنایع غذایی و نوشیدنی
- تولید روغنهای خوراکی، شربت، ملاس، شکلات مایع و افزودنیهای غذایی
- صنایع دارویی، آرایشی و بهداشتی
- صنایع کاغذ، خمیر کاغذ و سلولزی
- صنایع نساجی، چاپ و رنگرزی
- صنایع چاپ، مرکب و پوششهای صنعتی
- نیروگاهها و واحدهای تولید انرژی
- صنایع فولاد، معادن، سیمان و فلزات
- صنایع دریایی، بنادر و کشتیسازی
- صنایع خودروسازی و قطعهسازی
- سیستمهای هیدرولیک، روانکاری و انتقال روغن
- کارخانههای تولید ماشینآلات صنعتی
- واحدهای اختلاط (Mixing) و بلِندینگ (Blending)
- سیستمهای دوزینگ (Dosing) و بچینگ (Batching)
- خطوط پرکن، بستهبندی و توزیع مایعات
- سیستمهای انتقال، توزیع و تحویل مایعات
- اندازهگیری و کنترل مصرف مواد اولیه در خطوط تولید
- کنترل و پایش فرآیندهای صنعتی
- سیستمهای اندازهگیری تجاری و انتقال مالکیت (Custody Transfer)
- آزمایشگاههای تحقیقاتی، مراکز تست و کالیبراسیون
- مراکز تحقیق و توسعه (R&D)
- صنایع نظامی، دفاعی و هوافضا
- دانشگاهها، مراکز آموزشی و پژوهشی
- پروژههای اتوماسیون صنعتی
- سیستمهای PLC، DCS، RTU و SCADA
- اسکیدهای فرآیندی (Process Skid) و پکیجهای اندازهگیری
- صنایع قیر، آسفالت و فرآوردههای سنگین
- اندازهگیری انواع مایعات تمیز، نیمهچسبناک و سیالات با ویسکوزیته بالا
نظرات کاربران
هنوز نظری برای این محصول وجود ندارد.
مشخصات اندازهگیری
| پارامتر | مشخصات |
|---|---|
| دقت اندازهگیری | ±0.5% یا ±0.2% |
| سایز خط | DN10 تا DN200 |
| سایزهای خاص | 6mm و 8mm (در جنس استنلس استیل) |
| تکرارپذیری | کمتر از یکسوم خطای پایه فلومتر |
| خروجی | Pulse / 4–20mA |
| نمایشگر | نمایش دبی لحظهای و حجم تجمعی (Totalizer) |
| واحد اندازهگیری | لیتر (L) یا مترمکعب (m³) |
| محدوده ویسکوزیته | 0 تا 2000 mPa.s |
| دمای محیط | -40 تا +50°C |
| دمای فرآیند | استاندارد تا 100°C، حداکثر تا 280°C (بسته به مدل) |
| فشار کاری | 1.6 / 2.5 / 4.0 / 6.3 MPa |
| درجه حفاظت | NEMA 4 / IP65 |
| استاندارد ضد انفجار | Exia II CT5 / Exd II BT4 |
متریالهای قابل انتخاب
| تیپ | متریال بدنه | چرخدنده بیضوی | محور / بوش | فشار کاری |
|---|---|---|---|---|
| TGF100-A | چدن | چدن | Ball Bearing | 1.6 MPa |
| TGF100-E | فولاد ریختهگری | چدن یا استنلس استیل | Ball Bearing | تا 6.3 MPa (بسته به سایز) |
| TGF100-Q | چدن | آلومینیوم آلیاژی | گرافیت | 1.6 MPa |
| TGF100-B / TGF100-C | استنلس استیل | استنلس استیل | گرافیت | 1.6 یا 2.5 MPa |
| TGF100-L | آلومینیوم آلیاژی | چدن یا آلومینیوم آلیاژی | گرافیت یا Ball Bearing | 1.6 MPa |
بازه دبی بر اساس سایز
| سایز | محدوده دبی تقریبی |
|---|---|
| DN10 | 0.04 تا 0.4 m³/h |
| DN15 | 0.15 تا 1.5 m³/h |
| DN20 | 0.3 تا 3 m³/h |
| DN25 | 0.6 تا 6 m³/h |
| DN40 | 1.5 تا 15 m³/h |
| DN50 | 2.4 تا 24 m³/h |
| DN65 | 4 تا 40 m³/h |
| DN80 | 6 تا 60 m³/h |
| DN100 | 10 تا 100 m³/h |
| DN150 | 19 تا 190 m³/h |
| DN200 | 34 تا 340 m³/h |
