پاسخ کوتاه
EC بالا لزوماً به معنی خراب‌شدن یا پایان عمر رزین نیست. شکل تغییر Conductivity اهمیت زیادی دارد. افزایش تدریجی می‌تواند با نزدیک‌شدن به Endpoint سرویس مرتبط باشد؛ افزایش ناگهانی بیشتر احتمال Bypass، Valve Leakage، Instrument Error یا تغییر شدید Feed را مطرح می‌کند؛ و EC بالا بلافاصله پس از Regeneration می‌تواند ناشی از Rinse ناکافی یا باقی‌ماندن Regenerant باشد.
اصل مهندسی: Conductivity نشان‌دهنده توانایی محلول برای هدایت جریان الکتریکی است و به مجموعه یون‌های محلول و Temperature وابسته است؛ اما نوع یون یا علت افزایش آن را به‌تنهایی مشخص نمی‌کند. بنابراین High EC ≠ Resin Failure.
نقشه محتوای مقاله
جدول علت‌یابی افزایش هدایت الکتریکی در سیستم تبادل یونی
| الگوی مشاهده‌شده | علت‌های محتمل | اقدام عیب‌یابی |
|---|---|---|
| افزایش تدریجی EC در انتهای Run | نزدیک‌شدن به Service Endpoint، افزایش Leakage یونی یا کاهش ظرفیت قابل استفاده رزین | Trend را با Throughput، مدت Run، Feed Loading و Endpoint قبلی مقایسه کنید؛ در صورت رسیدن به Criterion طراحی، Regeneration یا تعویض سرویس انجام شود. |
| افزایش ناگهانی EC | Valve Leakage، Bypass، اختلاط آب خام، تغییر Feed یا Instrument Fault | Valve Position، Bypass Line، Sampling Point، Conductivity Cell، کابل، Controller و EC ورودی را بررسی کنید. |
| EC بالا بلافاصله بعد از Regeneration | Rinse ناکافی، باقی‌ماندن Acid/Caustic/Regenerant، Flow یا Sequence نادرست | Fast/Slow Rinse، Conductivity Rinse Endpoint، Flow و Sequence احیا را بررسی کنید و تا رسیدن کیفیت به Criterion سرویس، خروجی را وارد Process نکنید. |
| EC پس از Rinse همچنان بالا باقی می‌ماند | Regeneration ناقص، Regenerant Dose نامناسب، Contact Time ناکافی، Resin Fouling یا Exhaustion غیرعادی | Concentration، Dose، Flow، Temperature و Contact Time ماده احیاکننده را با دستورالعمل Resin/System مقایسه کنید. |
| نوسان EC هم‌زمان با تغییر دبی | Service Flow خارج از محدوده طراحی، Residence Time ناکافی یا Channeling | Flow Trend و Hydraulic Loading را با طراحی Vessel و Resin Manufacturer Data مقایسه کنید. یک Flow Limit ثابت برای همه بسترها فرض نشود. |
| EC بالا همراه با Hardness Leakage | Breakthrough کاتیونی، Bypass، مشکل Mixed Bed یا Regeneration نامناسب بخش کاتیونی | Hardness، Sodium در صورت نیاز، Valve Leakage و عملکرد بخش Cation را بررسی کنید؛ فقط از روی EC نوع Failure تعیین نشود. |
| افزایش Silica در خروجی | Anion Resin Breakthrough، Regeneration نامناسب رزین Strong-Base Anion یا Silica Fouling | Silica را به‌صورت مستقل Trend کنید. به EC به‌تنهایی اتکا نشود؛ رفتار Conductivity هنگام Silica Breakthrough می‌تواند ساده و یکنواخت نباشد. |
| کاهش Run Length پس از افزایش EC آب خام | افزایش Ionic Load ورودی و مصرف سریع‌تر ظرفیت رزین | EC آب ورودی و در صورت اهمیت آنالیز یونی Feed را بررسی کنید و Regeneration Frequency را بر اساس Load واقعی بازبینی کنید. |
| EC بالا همراه با افزایش Differential Pressure | Fouling، Suspended Solids، Resin Compaction، گرفتگی Distributor یا Bed Plugging | ΔP، Backwash History، Distribution System، Pre-Treatment و وضعیت فیزیکی Resin را بررسی کنید. |
| Breakthrough زودهنگام با ΔP غیرعادی نبودن | Channeling، Poor Flow Distribution، Resin Loss یا Bypass داخلی | Distributor، Bed Level، Backwash Expansion، Resin Inventory و Hydraulic Distribution بررسی شود. |
| EC بالا با وجود Regeneration ظاهراً صحیح | Organic Fouling، Iron Fouling، Oil Contamination، Resin Degradation یا Regenerant Quality | Resin Sample، Regenerant Quality و سابقه Contaminant Exposure بررسی شود؛ Cleaning یا Replacement فقط پس از تشخیص انجام شود. |
| EC با Temperature تغییر می‌کند ولی Process ثابت است | Temperature Effect یا Compensation Algorithm نامناسب | Raw Conductivity، Temperature و Compensated Value را مقایسه کنید. برای آب بسیار خالص، Linear ATC عمومی ممکن است مناسب نباشد. |
| EC غیرمنطقی یا Spike بدون تغییر Process | Sensor Fouling، Air Bubble، Cell Constant اشتباه، Cable/EMI یا Controller Configuration | Conductivity Cell و Wiring را Inspect و Measurement را با Reference Instrument یا Standard مناسب Verification کنید. |
نکته بسیار مهم درباره Silica و Conductivity
در Demineralizer دارای Strong-Base Anion Resin، Silica یکی از پارامترهای مهم Endpoint است. Silica Leakage الزاماً مانند یک نمک کاملاً یونیزه رفتار نمی‌کند؛ بنابراین افزایش Silica را نباید فقط از روی EC استنتاج کرد.
در برخی شرایط Breakthrough رزین آنیونی، تغییرات Silica، pH و Conductivity دارای الگوی پیچیده هستند. به همین دلیل برای واحدی که Specification سیلیکا دارد، اندازه‌گیری مستقل Silica باید در کنار Conductivity انجام شود.
فلوچارت مهندسی عیب‌یابی افزایش EC
Sensor، Temperature، Cell Constant، Cable، Bubble و Reference Check
اثر Feed Loading، Hydraulic Loading و Temperature Compensation را ارزیابی کنید.
شکل Trend را بررسی کنید: افزایش تدریجی یا تغییر ناگهانی؟
Service Endpoint، Resin Capacity، Run Length، Hardness/Silica Leakage و Regeneration History را بررسی کنید.
Valve Leakage، Bypass، Distributor Failure، Resin Loss و Mixing با Feed را بررسی کنید.
احتمال Service Exhaustion یا نیاز طبیعی به Regeneration بیشتر است؛ Trend سیکل بعدی را پایش کنید.
Regeneration Quality، Resin Fouling، Channeling، Mechanical Failure و Resin Condition را بررسی کنید.
Temperature Compensation در آب دمینرالیزه
Conductivity به Temperature حساس است. در آب معمولی ممکن است از الگوریتم‌های متداول Temperature Compensation استفاده شود، اما در Pure و Ultrapure Water رفتار دمایی Conductivity به دلیل Self-Dissociation آب و نوع Trace Contamination متفاوت است.
بنابراین استفاده کورکورانه از یک ضریب خطی ثابت ATC برای تمام محدوده‌های آب دمینرالیزه می‌تواند Measurement را منحرف کند. Controller و Sensor باید از Compensation مناسب Application پشتیبانی کنند یا Conductivity بدون Compensation همراه Temperature گزارش شود، بسته به Standard و Control Philosophy پروژه.
چه زمانی رزین واقعاً مشکوک است؟
تعویض Resin باید پس از حذف علت‌های Instrumentation، Hydraulic، Feed-Water و Regeneration انجام شود. نشانه‌هایی که می‌توانند نیاز به بررسی مستقیم Resin را بیشتر کنند شامل موارد زیر هستند:
- کاهش مداوم Run Length با وجود Feed مشابه؛
- بازیابی‌نشدن کیفیت پس از Regeneration صحیح؛
- Resin Loss یا تغییر محسوس Bed Volume؛
- شکست، تخریب یا تغییر فیزیکی Beadها؛
- Fouling اثبات‌شده با Iron، Organic Matter یا Oil؛
- افزایش دائمی Leakage نسبت به Baseline معتبر؛
- کاهش Exchange Capacity در آزمون Resin Sample.
نمونه تحلیلی آموزشی
فرض کنید Conductivity خروجی یک Mixed Bed در ابتدای Service Run برابر حدود 0.15 µS/cm است و طی چند روز به‌صورت تدریجی به 0.7 µS/cm می‌رسد، در حالی که Feed Quality و Flow تقریباً ثابت مانده‌اند.
این الگو به‌تنهایی اثبات نمی‌کند Resin خراب شده است. ابتدا Run Length، Throughput، Temperature Compensation، Silica/Hardness Leakage و Regeneration History بررسی می‌شوند. اگر سیستم به Endpoint طراحی نزدیک باشد و پس از Regeneration صحیح Conductivity مجدداً به Baseline بازگردد، رفتار بیشتر با Exhaustion عادی سیکل سازگار است تا Failure دائمی Resin.
این مثال سناریوی آموزشی است و اعداد آن نباید به‌عنوان Acceptance Limit عمومی یا داده یک پروژه واقعی استفاده شوند. مقدار قابل قبول EC باید از Specification همان Plant تعیین شود.
بهترین شاخص برای تعیین زمان Regeneration چیست؟
یک پارامتر واحد برای همه Ion-Exchange Plants وجود ندارد. Endpoint باید متناسب با Configuration و Product-Water Specification تعریف شود.
| بخش سیستم | پارامترهای قابل بررسی |
|---|---|
| Cation Exchanger | Sodium Leakage، Hardness Leakage، Acid Conductivity یا Service Throughput بسته به Process |
| Anion Exchanger | Silica Leakage، Conductivity، pH و Endpoint تعریف‌شده |
| Mixed Bed | Conductivity/Resistivity به همراه Silica یا سایر Quality Limits موردنیاز Process |
محل پیشنهادی نصب Conductivity Analyzer
نصب Conductivity Analyzer در خروجی Mixed Bed برای پایش کیفیت نهایی آب بسیار رایج و مفید است. بااین‌حال برای Troubleshooting حرفه‌ای، اندازه‌گیری در چند نقطه از Train می‌تواند اطلاعات بسیار بیشتری فراهم کند.
پایش فقط در خروجی نهایی برای حفاظت Product Water مفید است؛ اما اگر هدف Root-Cause Analysis باشد، Instrumentation در نقاط میانی می‌تواند مشخص کند مشکل از Cation، Anion، Mixed Bed یا Feed ناشی شده است.

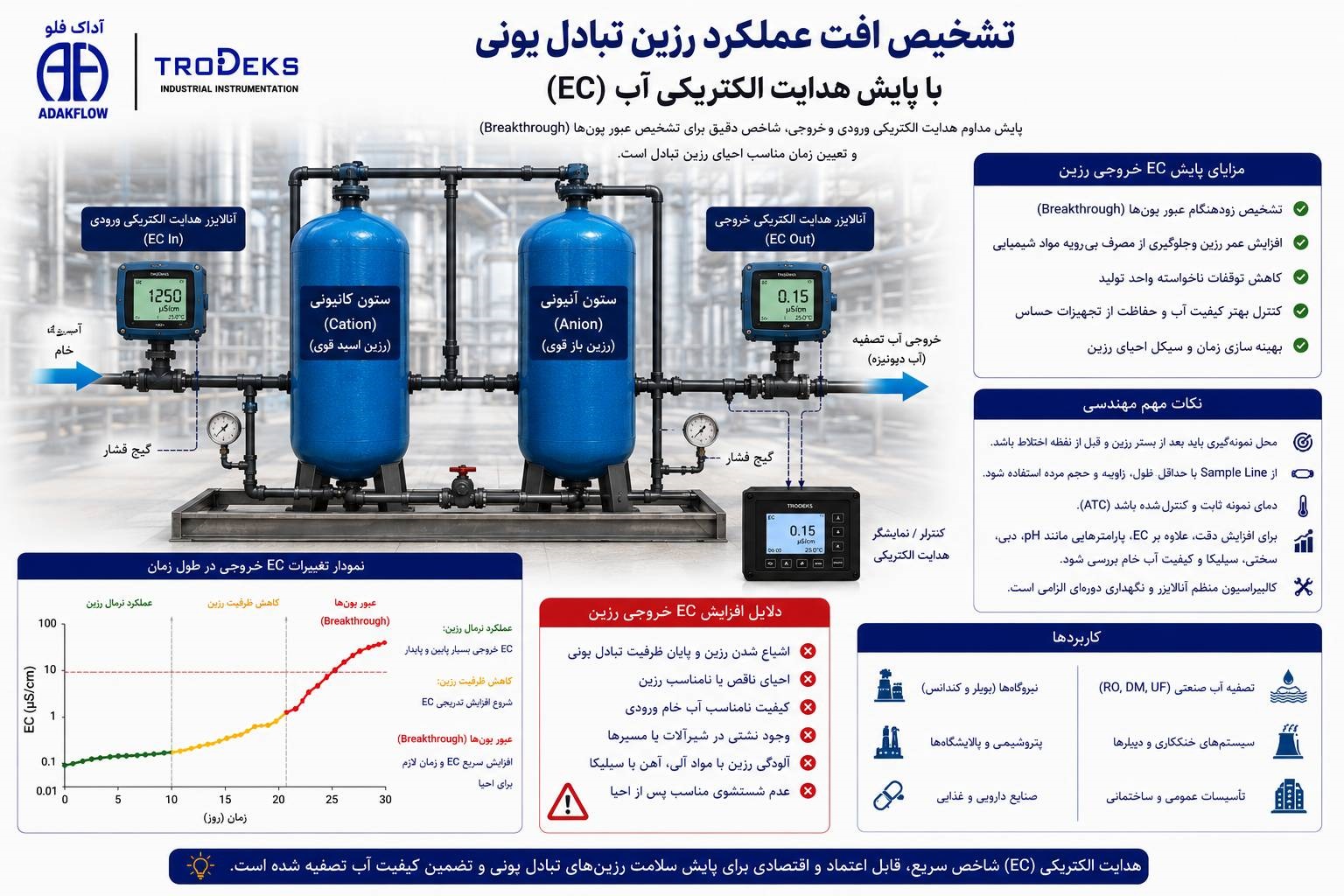

پایش آنلاین Conductivity با ADAKFLOW
برای پایش آنلاین Conductivity، TDS، Salinity یا Resistivity در سیستم‌های آب صنعتی، صفحه کنترلر صنعتی EC و TDS TRODEKS مدل TAEC8020 قابل بررسی است.
انتخاب Conductivity Cell، Cell Constant، Measurement Range، Temperature Sensor، Process Connection، Output و Compensation Algorithm باید بر اساس Conductivity واقعی آب و Application انجام شود. یک Sensor مناسب آب خام الزاماً برای خروجی High-Purity Mixed Bed مناسب نیست.
اشتباهات رایج در عیب‌یابی EC
- تعویض Resin فقط به دلیل یک Reading بالای EC؛
- نادیده گرفتن Temperature و ATC Setting؛
- فرض خرابی Anion Resin فقط از روی Conductivity؛
- نادیده گرفتن Silica Leakage؛
- شروع Regeneration بدون بررسی Valve Leakage یا Bypass؛
- استفاده از EC خروجی نهایی برای تشخیص دقیق محل Fault بدون Instrumentation میانی؛
- نادیده گرفتن Rinse Endpoint بعد از Regeneration؛
- فرض اینکه High ΔP و Channeling یک پدیده واحد هستند؛
- نادیده گرفتن Instrument Failure؛
- استفاده از Flowmeter الکترومغناطیسی برای آب بسیار کم‌رسانا بدون بررسی Minimum Conductivity همان مدل؛
- یکسان فرض‌کردن Service Endpoint در تمام Ion-Exchange Plants؛
- مقایسه ECهای اندازه‌گیری‌شده در Temperature یا Compensation Mode متفاوت.
سؤالات متداول
آیا افزایش EC همیشه به معنی خرابی رزین است؟
بهترین شاخص برای تعیین زمان احیای رزین چیست؟
چرا اندازه‌گیری آنلاین EC اهمیت دارد؟
آیا EC نوع یون موجود در آب را مشخص می‌کند؟
آیا Silica Breakthrough همیشه باعث افزایش فوری EC می‌شود؟
آیا ATC معمولی برای Mixed Bed کافی است؟
آیا Conductivity Analyzer فقط بعد از Mixed Bed نصب می‌شود؟
جمع‌بندی مهندسی
افزایش Conductivity خروجی یک Ion-Exchange System باید به‌عنوان علامت نیازمند عیب‌یابی دیده شود، نه تشخیص مستقیم خرابی Resin. Shape تغییر EC، Feed Quality، Temperature، Hydraulic Loading، Regeneration History، Silica/Hardness Leakage و وضعیت Instrumentation باید در کنار هم بررسی شوند.
در سیستم‌های Demineralization، Conductivity شاخص بسیار ارزشمندی است؛ اما همه Failure Modeها را به‌تنهایی آشکار نمی‌کند. به‌ویژه برای Strong-Base Anion و Mixed Bed، Silica و سایر Quality Parameters می‌توانند برای تشخیص صحیح Endpoint ضروری باشند.
هدف سیستم پایش باید این باشد که قبل از ورود آب خارج از Specification به Boiler، Heat Exchanger، Process یا مصرف‌کننده حساس، تغییر کیفیت شناسایی و محل احتمالی مشکل مشخص شود.
برای طراحی سیستم پایش EC چه اطلاعاتی لازم است؟
EC یا Resistivity مورد انتظار در Feed و Product، Temperature Range، نوع Ion-Exchange Train، محل Cation/Anion/Mixed Bed، Flow Range، Product-Water Specification، نیاز Silica/Hardness Monitoring، PLC/SCADA، Sampling Point و نوع Alarm را مشخص کنید تا Conductivity Sensor و Measurement Architecture مناسب بررسی شود.
منابع فنی
- Veolia Water Technologies — Ion Exchange & Water Demineralization Handbook
- DuPont — Operating Profiles for Ion Exchange Demineralizers
- DuPont — AmberLite Ion Exchange Resins Water Conditioning Manual
Endpoint، Regeneration Dose، Flow Rate، Silica Limit، Conductivity Limit و Resin Cleaning Procedure باید از Design Basis، Resin Manufacturer Data و Operating Specification همان واحد استخراج شوند و نباید به‌صورت عدد عمومی برای تمام سیستم‌ها تعمیم داده شوند.
